2025-2026学年陕西省延安市中考二模物理试题（含答案解析）

这是一份2025-2026学年陕西省延安市中考二模物理试题（含答案解析），共17页。试卷主要包含了考生要认真填写考场号和座位序号，我们经常提到的像有等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
2．如图是探究“影响通电导体产生热术的因素”实验装置，有关该实验的下列说法正确的是

A．甲装置通电一段时间后，a容器内电热丝放出的热量多
B．乙装置通电一段时间后，d容器内电热丝放出的热量多
C．利用乙装置探究的是当电压、通电时间一定时，通电导体产生的热量与电流的关系
D．将甲、乙装置串联在电路中，通电一段时间后，b容器内电热丝放出的热量最多

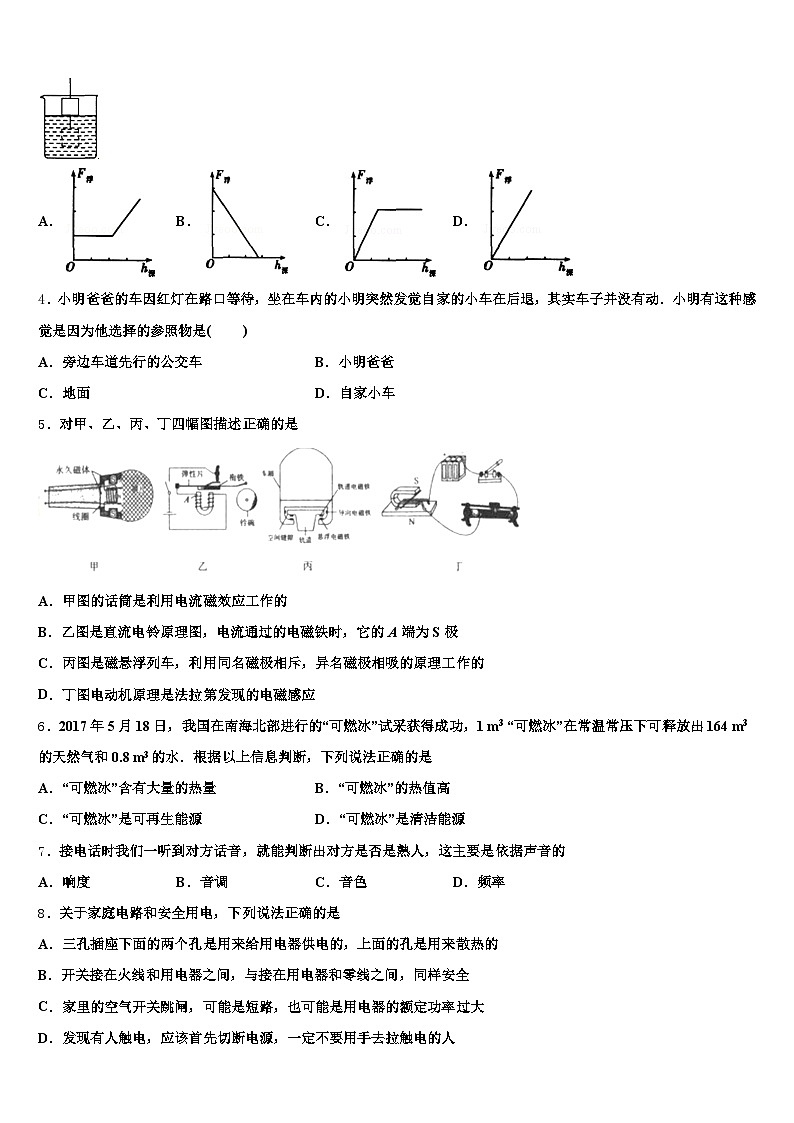

3．一长方体铁块按图所示，从下表面与液面刚刚接触时下放至图中虚线位置，能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图象是（ ）
A．B．C．D．
4．小明爸爸的车因红灯在路口等待，坐在车内的小明突然发觉自家的小车在后退，其实车子并没有动．小明有这种感觉是因为他选择的参照物是( )
A．旁边车道先行的公交车B．小明爸爸
C．地面D．自家小车
5．对甲、乙、丙、丁四幅图描述正确的是
A．甲图的话筒是利用电流磁效应工作的
B．乙图是直流电铃原理图，电流通过的电磁铁时，它的A端为S极
C．丙图是磁悬浮列车，利用同名磁极相斥，异名磁极相吸的原理工作的
D．丁图电动机原理是法拉第发现的电磁感应
6．2017年5月18日，我国在南海北部进行的“可燃冰”试采获得成功，1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水．根据以上信息判断，下列说法正确的是
A．“可燃冰”含有大量的热量B．“可燃冰”的热值高
C．“可燃冰”是可再生能源D．“可燃冰”是清洁能源
7．接电话时我们一听到对方话音，就能判断出对方是否是熟人，这主要是依据声音的
A．响度B．音调C．音色D．频率
8．关于家庭电路和安全用电，下列说法正确的是
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来散热的
B．开关接在火线和用电器之间，与接在用电器和零线之间，同样安全
C．家里的空气开关跳闸，可能是短路，也可能是用电器的额定功率过大
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人
9．我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像．其中
A．由于反射而形成的像是②⑤B．由于折射而形成的像是①③
C．属于实像的是①②③D．属于虚像的是②③④
10．如图所示的四种现象中，由于光的反射形成的是
A．手在屏幕上开成手影
B．景物在水中形成倒影
C．放大镜把文字放大
D．笔好像在水面处“折断”
二、多选题（本大题共3小题，共12分）
11．很多动物为了适应自身的生存环境，进化时符合一定的物理规律，下列说法中正确的是
A．鸟的翅膀上部是向外凸起的流线型，可以获得升力便于飞行
B．鱼类靠“鱼鳔”像潜水艇一样来改变自身的重力，实现上浮和下沉
C．壁虎的脚掌上有许多“吸盘”，利用大气压使其不会从天花板上掉下来
D．骆驼具有宽大的脚掌，可以减小对沙漠的压力而不会下陷
12．如图所示的电路中，电源电压不变，下列说法正确的是
A．只闭合S1，滑片向右移动，A1示数变小，V1、V2示数变大
B．保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，A1示数变大，V1示数变大
C．闭合S1、S2和S3，滑片向右移动，电路消耗的总功率变大
D．只闭合S1，滑片向右移动时，V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值不变。
13．电阻触摸屏在笔记本电脑、手机等设备上已普遍使用，以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，结构可等效为如图所示电路．电源电压不变，当触摸点P沿触摸屏向上移动时（相当于使电压表上端所连导线的P点沿触摸屏向上移动），下列说法正确的是
A．电压表示数不变B．电流表示数不变
C．电压表示数变大D．触摸屏电功率变小
三、填空题（本大题共5小题，共10分）
14．苏州是评弹的发源地。评弹常见的伴奏乐器有三弦、琵琶等。观众可以根据乐器发出声音的______（选填“音调”、“响度”或“音色”）不同，分辨出是哪种乐器；琴师调节琴弦的松紧是为了改变声音的_____（选填“音调”、“响度”或“音色”）。
15．2千克的水温度升高5℃，水吸收的热量为________焦。[焦/(千克·℃]在水、砂石和铁三种物质中，__________的比热容最大。家里厨房烧菜时可以闻到菜的香味，这是由于分子在不停地做___________热运动造成的。
16．在微观尺度下，科学家拍下了超亮的X射线把液体瞬间打得“灰飞烟灭”的情景，如图所示，此过程液体吸收X射线的能量，内能________，发生的物态变化是________．
17．海南黎族钻木取火技艺被列入国家级非物质文化遗产名录．钻木取火是通过（填“做功”或“热传递”）的方式把机械能转化为内能的．阳春三月，襄阳万亩桃花香气袭人、飘香万里，这属于现象．
18．电子式电能表表盘上标有“3200imp/（kW•h）”字样，将标有“220V 1210W”的电热器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该电热器在上述时间内消耗的电能为_____J，它的实际电功率是_____W，实际电压是_____V．（不考虑温度对电阻的影响）
四、计算题（本大题共3小题，共29分）
19．某型号的泡茶壶，铭牌见如表。壶中装入1L温度为20℃的水，在标准大气压下将水烧开。此过程泡茶壶正常工作消耗的电能为4.2×105J．（c水＝4.2×103J/（kg•℃））．求：
（1）泡茶壶装满水时，求水的总质量；水吸收的热量；泡茶壶的热效率。
20．如图所示，将边长为5cm的实心正方体木块轻轻放入装满水的溢水杯中，木块静止时，从杯中溢出水的质量为0.1kg（g取10N/kg）。求：木块受到的浮力___；木块的密度___；木块下表面受到水的压强____。
21．军军一家去紫金花海旅游，他们乘座新型太阳能电动观光车赏花，该车的整车质量为400kg．（g取10N/kg）若车上人的总质量是200kg，车轮与地面接触总面积为0.05m2，则观光车静止时对水平面的压强是多大？ 观光军以5m/s的速度在水平路面上匀速行驶时，受到的阻力是200N，则5min内观光车克服阻力做的功是多少？
五、作图题（本大题共2小题，共4分）
22．图中，虚线方框内为旋钮开关S的设计图，开关可控制台灯的通断和亮度．请根据安全用电的原则将电路连接完整．
23．重20牛的物体静止在水平地面上，用力的图示法在图中画出物体受到的支持力F．
（____）
六、实验探究题（本大题共3小题，共15分）
24．测量小石块的密度．
（1）将天平放在水平台面上，游码移到零刻度线处，发现指针位置如图甲所示，为使横梁平衡，应将平衡螺母向__________(选填“左”或“右”)调节．
（2）用调节好的天平测量小石块的质量，右盘所加砝码和游码位置如图乙所示，天平平衡，则小石块的质量为_____________________g．
（3）没有量筒，用下列两种方案测量小石块的体积．
方案一：
图丙所示，将烧杯放在水平台面上，用细线系住小石块轻轻放入烧杯中，加入适量的水，使小石块
①浸没在水中，在烧杯壁的上记下水面位置；
②将小石块从水中取出后，用天平测出烧杯和水的总质量为152.4g
③向烧杯内缓缓加水至标记处，再用天平测出烧杯和水的总质量为165.2g．
方案二：
①向烧杯中加入适量的水，用天平测出烧杯和水的总质量；
②如图丙所示，将烧杯放在水平台面上，用细线系住小石块轻轻放入烧杯中，使小石块浸没在水中，在烧杯壁上记下水面位置；
③将小石块从水中取出后，向烧杯中缓慢加水至标记处，再用天平测出烧杯和水的总质量．
（4）根据方案一测量结果计算出小石块的密度为__________．
（5）你认为方案_________________测量结果计算出的小石块密度更精确；方案______测出的小石块密度与真实值相比_______________________（选填“偏大”或“偏小”）
25．现有两只小灯泡L1和L1，L1的额定电压为3.8V、电阻大约为10Ω，L1的额定电流为I额．
（1）在测量L1额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
①图中用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡逐渐变亮，连线不得交叉）．
（________________）
②在连接电路时，有RA（5Ω，1A）、RB（10Ω，0.5A）和RC（10Ω，0.1A）三个滑动变阻器可供选择，则应该选择变阻器_______（填“RA”、“ RB”或“RC”）连入电路，才能保证实验顺利进行．
③在实验中，若电压表示数为1V，为了能测量L1的额定功率，必须将滑动变阻器的滑片P向________（填“A”或“B”）端移动，当电压表的示数为3.8V时，小灯泡L1正常发光，此时电流表示数如图乙所示，则小灯泡L1的额定功率为________W．
（1）小明设计了如图丙所示的电路，测出了小灯泡L1的额定功率．实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R1的最大阻值为R1）
①只闭合开关S和S1，移动R1滑片，使电流表的示数为I额．
②只闭合开关S和S1，保持R1滑片位置不动，移动R1滑片，使电流表的示数为I额．保持变阻器______的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I1．则小灯泡额定功率的表达式P额=______．（用I额、I1、I1、R1、R1中的字母表示）
26．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“”，图甲所示是该实验小组没有连接完整的电路.
（1）请你用笔线代替导线，在图甲中把电路连接完整
（________）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是________
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）本实验至少测量三次数据的目的________（是/不是）为多次测量求平均值从而减小误差．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率将________（偏大/不变/偏小）．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流．
A．由题意可知，当有烟雾遮挡射向R的激光时，照射光减弱，光敏电阻的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表的示数减小，故A错误；
B．电路中的电流减小，由U＝IR可知，R0两端电压减小，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压增大，即电压表的示数增大，故B错误；
C．由题意知，当电流表示数减小到某一值时，装置报警，即报警时电流表的示数不变，且电源电压不变，则总电阻不变；由R总＝R0+R光可知，增大R0的阻值时，光敏电阻的阻值应减小，结合题意可知，照射光增强，即浓度烟雾更低，所以若增大R0的阻值，可使装置在更低浓度烟雾下报警，故C正确；
D．当有烟雾遮挡射向R的激光时，电路中的电流减小，光敏电阻R消耗的电功率：P＝I2R＝()2R＝＝；当R＝R0时，R消耗的电功率最大，即R消耗的电功率是变化的，故D错误．
2、D
【解析】
A．甲装置中ab容器中电热丝串联，因此电流相等，根据公式 可知相同时间内电阻越大发得热越多，因此b容器内电热丝放出的热量多，故A错误；
B．乙装置中，由于右侧2个5Ω的电热丝并联，再与左侧5Ω的电热丝串联，所以，左右密闭容器中电热丝的电阻和通电时间相同，右侧两电阻并联后和左侧电阻串联，即左侧容器中电热丝的电流大于右侧容器中电热丝的电流，由焦耳定律知左侧c容器内电热丝放出的热量多，故B错误；
C．由乙装置知道，右侧2个5Ω的电热丝并联，再与左侧5Ω的电热丝串联，故左右密闭容器中电热丝的电阻和通电时间相同，但通过电阻的电流不同，电压也不同，无法完成实验．故C错误；
D． 将甲、乙装置串联在电路中，电阻丝a、c、d电阻相同,通过a、c的电流相等且大于通过电阻丝d的电流，所以a、c产生的热量较多；通过电阻丝a、b的电流相同，电阻丝b的电阻大，根据公式可知，b容器内电热丝放出的热量最多，故D正确．
3、C
【解析】
物体在液体中所受浮力大小与液体的密度和物体浸在液体中的体积有关，液体的密度不变，当长方体铁块按题图所示，从下表面与液面刚刚接触时下放到题图中虚线位置的过程，铁块浸在液体中的体积变化过程是先逐渐变大，当完全浸入液体中之后，铁块浸在液体中体积不再变化，故浮力大小变化情况是先变大然后不变．
4、A
【解析】
坐在车内的小明突然发觉自家的小车在后退，说明汽车相对于另一个物体的位置发生了改变，以另一个物体为参照物，汽车是运动的．在选项中，自家小车相对于旁边车道先行的公交车位置发生了改变，所以是运动的．而相对于小明爸爸、地面、和自家小车，其位置都没有发生改变，所以是静止的．
故选A．
5、C
【解析】
A．甲图的话筒工作时将机械能转化为电能，是利用电磁感应原理工作的，故A错误；
B．乙图是直流电铃原理图，由右手螺旋定则可知，电流通过电磁铁时，它的A端为N极，故B错误；
C．丙图是磁悬浮列车，列车与轨道之间不接触，在同名磁极间相互排斥的作用下列车悬浮在空中，利用了同名磁极相斥，异名磁极相吸的原理工作的，故C正确；
D．丁图电动机是利用通电导体在磁场中受力运动的原理工作的，而电磁感应原理是发电机的工作原理，故D错误．
6、B
【解析】
A、热量是热传递过程中转移能量的多少，燃料的性能只能用热值来描述，故A错误；
B、1 m3 “可燃冰”在常温常压下可释放出164 m3的天然气和0.8 m3的水，说明1m3的“可燃冰”释放的能量，至少与164m3天然气完全燃烧释放的能量相当，所以“可燃冰”的热值大，故B正确；
C、“可燃冰”开发使用后，会越来越少，不可能在短期内从自然界得到补充，是不可再生能源，故C错误；
D、对于“可燃冰”燃烧后的产物以及是否含有其他杂质的相关信息仅凭题干中的信息无法判断，故D错误．
7、C
【解析】
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调是声音的高低，由振动频率决定；响度是声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
8、D
【解析】
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来接地的，当插头插入插座时，用电器的金属外壳就与大地相连接，一旦发生漏电事故事，电流通过地线流入大地，而不流过人体，使人安全，故A错误；
B．为了安全，在接用电器时，开关必须串联在火线和用电器之间，故B错误；
C．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：一是电路中发生短路故障；二是电路中用电器的总功率过大，造成干路电流过大，而不是额定功率，故C错误；
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人，否则将一起触电，故D正确．
9、A
【解析】
（1）要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．
（2）要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
（3）要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．小孔成像能成倒立的实像．
【详解】
①小孔成像是由光的直线传播形成的实像．
②平面镜成像是由光的反射形成的虚像．
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像．
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像．
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像．
综上所述，由于反射而形成的像是②⑤，由于折射而形成的像是③④，属于实像的是①④，属于虚像的是②③⑤，所以A正确．
10、B
【解析】
A．手在屏幕上形成“手影”是由于光的直线传播形成的现象，故A不符合题意．
B．景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，B符合题意．
C．放大镜把文字放大，是凸透镜成像，属于光的折射现象，C不符合题意．
D．笔好像在水面处“折断”属于光的折射现象，D不符合题意．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A. 鸟的翅膀上部是向外凸起的流线型，在翅膀上方的空气流速快压强小，在翅膀下方的空气流速慢压强大，便形成向上的升力，故A正确．
B. 鱼在水中是靠鱼鳔来改变自身的体积从而改变浮力来实现上浮和下沉．潜水艇是靠改变自身的重力，实现上浮和下沉，故B错误．
C. 壁虎的脚掌上有许多“吸盘”，外界大气压把吸盘压在天花板上，从使其在天花板上也不会掉下来，故C正确；
D. 骆驼能在沙漠自如行走，是因为它的脚掌面积很大，在压力一定时减小了骆驼对地面的压强，从而不会陷入沙漠中．故D错误．
12、BD
【解析】
A. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，串联电路中电流变小，A1示数变小，电阻R1是定值电阻，两端电压变小，V1示数变小，滑动变阻器两端电压是电源电压和定值电阻两端电压之差，因此V2示数变大，故错误；
B. 保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，电路中由电阻R1和滑动变阻器串联，到电阻R2和滑动变阻器并联，电路中电阻变小，电流变大，A1示数变大，V1表改测电源电压，因此V1示数变大，故正确；
C. 闭合S1、S2和S3时，电路中只有电阻R2和滑动变阻器并联，滑片向右移动，电路中电阻变大，由 可知，电源电压不变，电路中电阻变大，电路消耗的总功率变小，故错误；
D. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，因此V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值等于电阻R1，R1是定值电阻，因此V2示数的变化量与A1示数的变化量的比值不变，故正确。
13、BC
【解析】
由图可知，R1、R2串联，当P移动时，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变，故B正确、D错误；
电压表测量的是R2的电压，触摸点P沿触摸屏向上移动时，R2的长度变大，R2的电阻变大，根据U＝IR可知，其两端的电压变大，即电压表示数变大，故C正确、A错误．
三、填空题（本大题共5小题，共10分）
14、音色 音调
【解析】
三弦和琵琶发声的音色不同，可以通过音色区分不同的乐器；调节琴弦的松紧，振动的频率不同，这样做的目的是为了改变声音的音调。
15、4.2×104 水 无规则
【解析】
2kg的水温度吸收5℃，水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×2kg×5℃=4.2×104J；水、砂石和铁三种物质中，比热容最大的是水；家里厨房间烧菜时可以闻到菜的香味，这是扩散现象，扩散现象表明分子不停地做无规则运动。
16、增大 汽化
【解析】
[1][2]该过程中，液体吸收X射线的能量，内能增大，物体由液态变为气态，发生了汽化现象．
17、做功；扩散
【解析】
试题分析：海南黎族人钻木取火是通过做功方式将机械能转化为内能；阳春三月，襄阳万亩桃花香气袭人，是分子在永不停息地做无规则运动，属扩散现象。
【考点定位】做功改变物体内能；扩散现象
18、3.6×105 1000 200
【解析】
试题分析：根据题意知道，电路中每消耗1kW•h的电能，指示灯闪烁3200次，所以当指示灯闪烁320次时，消耗的电能为W=320imp/3200imp/（kW•h）=0.1kW•h=3.6×105J；当工作时间为t=6min=0.1h时，用电器的额定功率P=W/t=0.1kW•h/0.1h=1kW=1000W；由“220V1210W”知道电容器的电阻R=U2/P=40Ω，实际电压由P=U2/R得U实=200V。
考点：会计算电能、功率
四、计算题（本大题共3小题，共29分）
19、（1）1kg；（2）3.36×105J；（3）80%。
【解析】
（1）泡茶壶装满水时，水的体积：
V＝1L＝1dm3＝1.0×10﹣3m3，
由可得，水的质量：
m＝ρV＝1.0×103kg/m3×1.0×10﹣3m3＝1kg；
（2）在一标准大气压下，水的沸点是100℃，水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
（3）泡茶壶的热效率：
η＝×100%＝×100%＝80%。
答：（1）泡茶壶装满水时，水的总质量为1kg；
（2）水吸收的热量为3.36×105J；
（3）泡茶壶的热效率为80%。
20、 1N 0.8×103kg/m3 400Pa。
【解析】试题分析： 由题意知：实心正方体木块的体积V=1.25×10-4m3，底面积S=25×10-4m2，溢出水的质量为m排=0.1kg，g=10N/kg，则木块受到的浮力F浮=m排g=0.1kg×10N/kg=1N；本块处于漂浮状态，G= F浮=1N，F向下=0，木块的密度；由F浮=F向上－F向下得F向上=1N，则木块下表面受到水的压强。
【考点定位】密度、压强与浮力的相关计算。
21、（1）1.2×105Pa，3×105J
【解析】
根据车和人员的总质量可求出其总重力，此时重力就是车对地面的压力，然后根据压强公式，将数值代入即可求得车静止时对水平地面的压强；根据车的速度和行驶时间可求出车行驶的距离，根据功的计算公式，将数值代入即可计算出车克服阻力做的功．（1）观光车静止在水平地面上，它对地面压力的大小等于重力的大小，
F=G总=（m车+m人）=（400kg+200kg）×10N/kg=6000N，
观光车对水平地面的压强：p=F/S=6000N/0.05m2=1.2×105Pa；
（2）观光车5min行驶的路程：S=vt=5m/s×5×60s=1500m
观光车克服阻力做的功：W=fs=200N×1500m=3×105J．
五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
解：根据安全用电的原则，开关应该接到火线和用电器之间，具体接法是：火线先连接开关，滑动变阻器再与灯泡串联（控制灯泡的亮度），最后回到零线，如图所示：
点睛：从安全用电的角度分析，用电器的开关应该接到火线和用电器之间．
23、
【解析】
先画出标度表示力的大小，物体静止在水平面上，处于平衡状态，所以受到的重力和地面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上，由此可以用力的图示法表示出物体受到的支持力．如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、左 32 方案二 方案一 偏小
【解析】
（1）根据图甲可以看出，指针偏向右端，为使横梁在水平位置平衡，应将横梁右端的平衡螺母向左端移动；
（2）小石块的质量m1=20g+10g+2g=32g；
（4）由②③步骤可知，倒入水的质量为：m水=165.2g-152.4g=12.8g，此时水的体积为：，小石块的体积等于倒入水的体积，则小石块的体积为：，小石块密度为：；
（5）方案二测量结果计算出的小石块密度更精确，因为由于先测量了烧杯和水的总质量m4，然后使小石块浸没在水中，在烧杯壁上记下水面位置，所以向烧杯中缓慢加水至标记处，不至于加水过多；方案一由于石块从水中拿出时，上面沾有水，所以倒入水的质量偏大，求得水的体积偏大，即小石块的体积偏大，根据密度公式可知，所测密度会偏小；
25、 RB B 1.51 R1
【解析】
（1）①灯泡额定电压是3.8V电压表应选0∼15V量程，滑动变阻器接左下接线柱，灯泡与滑动变阻器串联接入电路，电压表与灯泡并联，电路图如图所示。
②在连接电路时，开关必须断开，灯泡正常发光时电路电流I===，此时滑动变阻器两端电U滑=U−UL=6V−3.8V=1.1V，由I=得：滑动变阻器接入电路的阻值R滑==≈5.8Ω>5Ω，滑动变阻器应选B；
③电压表示数1V小于灯泡额定电压3.8V，由电路图可知，应向A移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变小，灯泡两端的电压变大，当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光，电流表选00.6A的量程，分度值为0.01A，即灯正常工作时的电流为0.4A，灯泡的额定功率P=UI=3.8V×0.4A=1.51W；
（1）保持变阻器R1的滑片位置不动，只闭合R1所在支路，通过调节滑动变阻器R1的滑片使使电流表的示数为I额，根据等效法，此时滑动变阻器R1连入电路中的电阻大小等于灯正常发光时的电阻大小，为求出此时滑动变阻器R1连入电路中的电阻，才进行了以下操作，所以应保持变阻器R1的滑片位置不动；由串联电路特点和欧姆定律可得：U==（），解得：=，则小灯泡额定功率的表达式P额===。
26、 B 0.76 右 不是 偏大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W．
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动．
(5)灯在不同电压下的功率不同，故该实验多次测量的目的不是多次测量求平均值，而是测量不同电压下小灯泡的电功率；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的．
某型号的泡茶壶
型号：JY﹣﹣﹣456
额定电压：220V
频率：50Hz
额定功率：1100W
容量：1L
