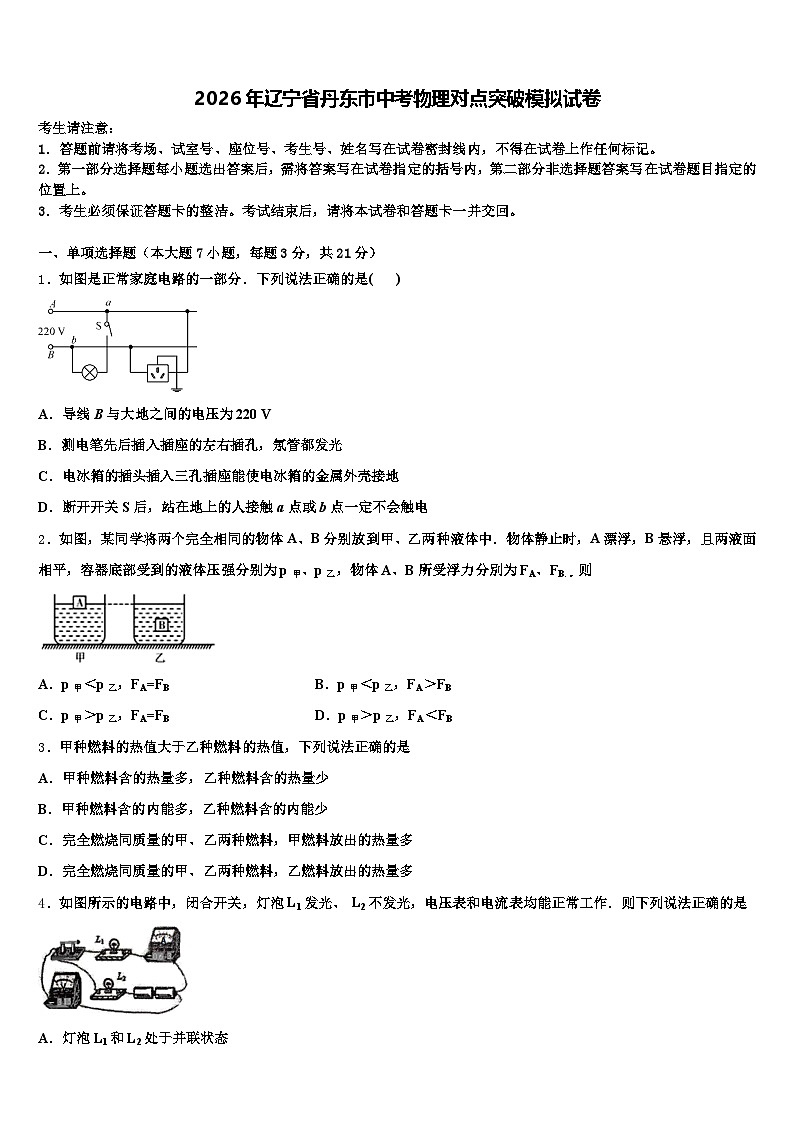

2026年辽宁省丹东市中考物理对点突破模拟试卷（含答案解析）

这是一份2026年辽宁省丹东市中考物理对点突破模拟试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，如图所示的电路中，已知电阻R1等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
2．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则
A．p甲＜p乙，FA=FBB．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FBD．p甲＞p乙，FA＜FB
3．甲种燃料的热值大于乙种燃料的热值，下列说法正确的是
A．甲种燃料含的热量多，乙种燃料含的热量少
B．甲种燃料含的内能多，乙种燃料含的内能少
C．完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D．完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多

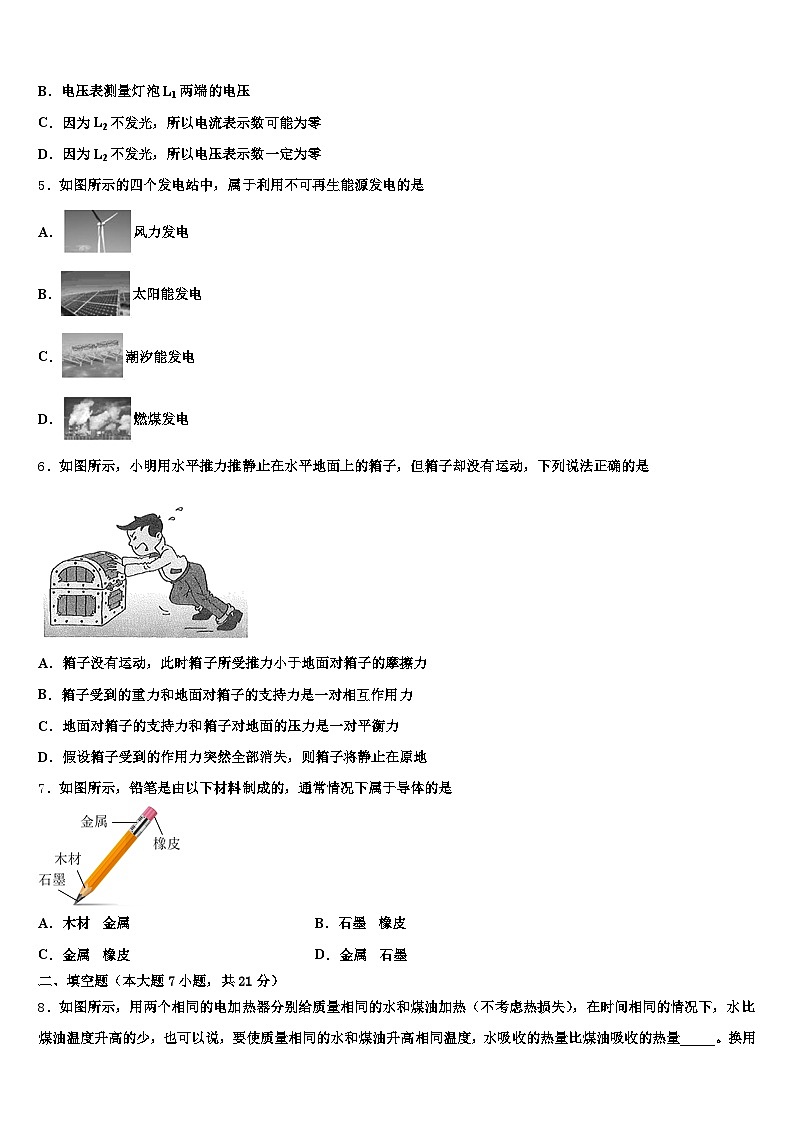

4．如图所示的电路中，闭合开关，灯泡L1发光、 L2不发光，电压表和电流表均能正常工作．则下列说法正确的是
A．灯泡L1和L2处于并联状态
B．电压表测量灯泡L1两端的电压
C．因为L2不发光，所以电流表示数可能为零
D．因为L2不发光，所以电压表示数一定为零
5．如图所示的四个发电站中，属于利用不可再生能源发电的是
A．风力发电
B．太阳能发电
C．潮汐能发电
D．燃煤发电
6．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法正确的是
A．箱子没有运动，此时箱子所受推力小于地面对箱子的摩擦力
B．箱子受到的重力和地面对箱子的支持力是一对相互作用力
C．地面对箱子的支持力和箱子对地面的压力是一对平衡力
D．假设箱子受到的作用力突然全部消失，则箱子将静止在原地
7．如图所示，铅笔是由以下材料制成的，通常情况下属于导体的是
A．木材 金属B．石墨 橡皮
C．金属 橡皮D．金属 石墨
二、填空题（本大题7小题，共21分）

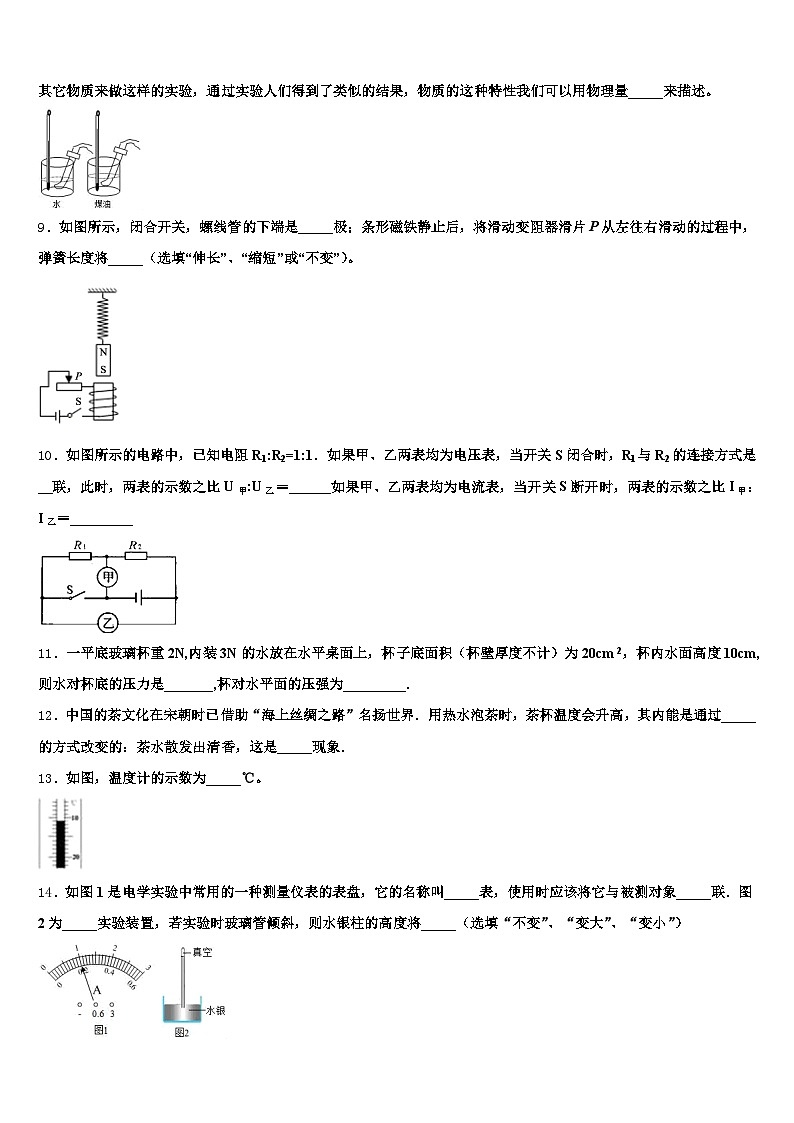

8．如图所示，用两个相同的电加热器分别给质量相同的水和煤油加热（不考虑热损失），在时间相同的情况下，水比煤油温度升高的少，也可以说，要使质量相同的水和煤油升高相同温度，水吸收的热量比煤油吸收的热量_____。换用其它物质来做这样的实验，通过实验人们得到了类似的结果，物质的这种特性我们可以用物理量_____来描述。
9．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。
10．如图所示的电路中，已知电阻R1:R2=1:1．如果甲、乙两表均为电压表，当开关S闭合时，Rl与R2的连接方式是＿联，此时，两表的示数之比U甲:U乙＝______如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙＝_________
11．一平底玻璃杯重2N,内装3N的水放在水平桌面上，杯子底面积（杯壁厚度不计）为20cm 2，杯内水面高度10cm,则水对杯底的压力是_______,杯对水平面的压强为_________.
12．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．
13．如图，温度计的示数为_____℃。
14．如图1是电学实验中常用的一种测量仪表的表盘，它的名称叫_____表，使用时应该将它与被测对象_____联．图2为_____实验装置，若实验时玻璃管倾斜，则水银柱的高度将_____（选填“不变”、“变大”、“变小”）
三、作图题（共7分）
15．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．
如图所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。
请根据图c中小磁针N极的指向，标出图中磁感线的方向和电源的正极（用“+”表示）。
16．如图所示，根据给定的折射光线画出入射光线和反射光线。
17．如图S是发光点，S′是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线．
四、实验题（本大题共5小题，共20分）
18．某同学用如图所示的装置研究影响滑动摩擦力大小的因素．木板P放在水平桌面上,木块Q放在木板P上,弹簧测力计一端固定,一端挂在木块Q上,拉动木板P,木块Q稳定时,读取测力计的示数．回答下列问题:
(1)读取弹簧测力计的示数,是为了测量___ ．(填序号)
A．木板P受到地面的滑动摩擦力大小
B．木板P受到木块Q的滑动摩擦力大小
C．木块Q受到地面的滑动摩擦力大小
D．木块Q受到木板P的滑动摩擦力大小
(2)用相同的木板P和木块Q,在木块Q上放不同个数的砝码,拉动木板P快慢相同,记录弹簧测力计的示数及对应的砝码个数．这是为了研究滑动摩擦力大小与_____的关系．
(3)用相同的木板P和木块Q,发现拉动木板P的快慢不同时,弹簧测力计的示数相等．由此得到的结论______
19．如图甲是小华探究二力平衡条件时的实验情景．
小华将系于小卡片两对角的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，使作用在小卡片上的两个拉力方向相反，并通过调整________ 来改变拉力的大小．实验中选择小卡片的目的是________ （填“考虑”、“不考虑”）小卡片的重力． 为了探究两个平衡力是否在同一条直线上，进行如下操作：________ （填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡． 在探究同一问题时，小明将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小华的实验优于小明的实验，其主要原因是______ ．
A． 容易让小卡片在水平方向上保持平衡
B． 小卡片是比较容易获取的材料
C． 减少了摩擦力对实验结果的影响
D． 小卡片容易扭转小华在探究活动结束后想到物体的平衡状态包括静止和匀速直线运动状态，那如何探究物体做匀速直线运动时的二力平衡条件呢？小明提出了自己的实验方案：将钩码直接挂在弹簧测力计下端，用弹簧测力计拉着钩码在________（水平方向/竖直方向/任意方向）做匀速直线运动，根据观察到________ 现象，可以得出结论：物体静止时的二力平衡条件同样适用于物体处于匀速直线运动状态．
20．图甲是探究“水沸腾时温度变化的特点”的实验装置：
如图乙所示，某时刻温度计的示数是________________℃.图丙是根据实验数据绘制的温度—时间图像.由图像可知：水的沸点是________℃，分析图像还可以发现水降温时温度变化的规律是________________________________.结合图像提供的信息，在同样的环境下，给大半杯滚烫的热水降温，现有两种方法供你选择：
①先让滚烫的热水冷却5min，然后加入冷水至满杯；
②先在滚烫的热水中加入冷水至满杯，然后冷却5min.
你认为冷却效果较好的是_____________（选填“方法①”或“方法②”）.
21．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________．（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：______________．上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器______________．
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A．
22．下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样．
① 请用笔线代替导线按照如图甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将如图乙中实物图连接完整．
（_______）
② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度_______（选填“偏亮”、“正常发光”或“偏暗”）．
③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W．
④ 替换如图乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是_______．
五、计算题（本大题共2小题，共13分）
23．扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m1．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m．
（1）该机器人静止在水平地面上时，对地面的压强是多大？
（1）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？
24．如图所示，有一薄壁柱形容器置于水平地面上，容器中装有水．现将一只质量为2千克的实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水对容器底部的压强p水、小球浸入前和浸没后容器对水平地面的压强p地，如下表所示．求：
①小球浸入前，容器中水的深度h水．
②容器中水的重力G水．
③实心球的密度ρ球．
六、综合能力题（本大题共3小题，共18分）
25．定值电阻R1、R2和标有额定功率为“0.9W”字样白炽灯L和特殊电子元件E并联接在电路中，且R1＜R2 ， 改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2、RL和RE的I一U（或U一I）图线，如图所示。
图中________表示的是R1的电流与电压的图象；________表示的是电灯RL的电流与电压的图象（填“OA”“OB”“OC”或“OD”） 若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是____W； 若将定值电阻R2与白炽灯L串联后，接在电压为3.5V的电路中，则电阻R2在1分钟内产生的热量是________J。
26．为了改善能源结构，减少污染物排放，大力发展清洁能源，我省西部山区大力发展风电产业，如图所示在闲置的山地、丘陵地带，耸立起高约、风叶半径、单机容量kW，总装机容量kW的风电场．
（1）风力发电是将_______________能转化为电能．
（2）总装机容量kW的风力发电机组同时工作，若每天平均发电，6天向电网输送的能量是多少？这些电能可供功率为kW的动车组运行多长时间？
（3）火电站燃煤发电的效率是30%，6天内风力发电机产生的电量相当于燃烧多少吨煤？（煤的热值J/kg）
27．当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示．已知某太阳能热水器在冬季有效日照时段里，能将8 ℃、100 L水加热到38 ℃．请解答:[水的比热容为4. 2 ×103 J/ ( kg·℃)，水的密度为1.0×103 kg/m3]
太阳能属于________(填“一次”或“二次”)能源.热水器中水的质量是多少____-?
(3)在此过程中，水吸收了多少热量____?
(4)若此期间太阳辐射到热水器的热量为4. 2 ×107 J，则该热水器的效率是多少_____?
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
2、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
3、C
【解析】
A．热值是燃料的一种特性，1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值．没有热传递，不能说物体含有多少热量，热量是一个过程量，是热传递过程中内能转移的多少，故A错误．
B．内能的大小和物体的质量、温度有关，与燃料的热值无关，故B错误．
C．由Q=qm，甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确为答案．
D．完全燃烧同质量的甲、乙两种燃料，甲的热值大，甲燃料放出的热量多，故D错误．
4、B
【解析】
A. 根据电路可知，电流只有一条路径，两灯泡串联，故错误；
B. 读图可知，电压表并联在灯L1两端，故测的是灯L1两端电压，故正确；
C. 两灯泡串联，灯泡L1发光，电流表能正常工作，电流表示数不可能为零，故错误；
D. 两灯泡串联，灯泡L1发光，电压表测量灯泡L1两端的电压，电压表能正常工作，电压表示数不是零，故错误。
5、D
【解析】
煤是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、潮汐可以源源不断的得到，是可再生能源；
所以利用不可再生能源发电的是燃煤发电，故D符合题意、ABC不符合题意。
6、D
【解析】
A．因箱子处于静止状态，所以在水平方向上推箱子的力与地面对箱子的摩擦力是一对平衡力，大小相等，故A错误；
B．因箱子处于静止状态，所以在竖直方向上箱子受到的重力和与地面对箱子的支撑力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上是一对平衡力，故B错误；
C．地面对箱子的支持力和箱子对地面的压力不作用在同一个物体上，所以不是一对平衡力，故C错误；
D．假设箱子受到的作用力突然全部消失,则箱子保持原来的运动状态，即静止在原地，故D正确．
7、D
【解析】
A．木材是绝缘体，金属是导体，故A错误；
B．石墨是导体，橡皮是绝缘体，故B错误；
C．金属是导体，橡皮是绝缘体，故C错误；
D．金属和石墨都是导体，故D正确。
二、填空题（本大题7小题，共21分）
8、多 比热容
【解析】
相同的加热器加热物体，物体吸收热量的多少可以利用加热时间的长短来比较。质量相等的水和煤油，在加热时间相等，即吸收相同热量的前提下，煤油升高的温度多。也就是说要使两者升高相同的温度，对水加热的时间要长，即水吸收的热量要多；这是为了研究物体的吸热本领与物质的种类是否有关而做的实验，在物理学中，为了表示不同物质的吸热本领不同，而引入了比热容这个物理量。
9、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
10、串联1:4 4: 1
【解析】
①如果甲、乙两表均为电压表，电压表内阻很大，在电路中相当于断路， 因而，当开关S闭合，R1与R2的连接方式是串联，甲测的是R1两端的电压，乙测的是总电压，两表的示数之比U甲︰U乙 = R1:(R1+R2)=1:4
②如果甲、乙两表均为电流表，电流表内阻很小，在电路中相当于一根导线，因而，当开关S断开时，R1与R2的连接方式是并联，甲测的是干路总电流，乙表测的是R1支路的电流，通过R1、R2电流之比I1︰I2= R2:R1=1:1;两表的示数之比I甲︰I乙= (I1+ I2)：I1=4:1．
【考点】
电压表、电流表在电路中不同接法，对电路的影响；串并联电路特点．
11、2N；2500Pa
【解析】
试题分析：水对杯底的压强，所以水对杯底的压力；杯对水平面的压强．
考点：液体压强、压力的计算 ，固体压力、压强的计算
12、热传递 扩散
【解析】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
13、﹣11
【解析】
由图知：10℃之间有10个小格，所以分度值为1℃；温度计的示数20℃在10℃下面，所以是零下，此时的温度为﹣11℃。
14、电流 串 托里拆利 不变
【解析】
仪表上的字母为A，是电流的单位故为电流表；电流表要串联在电路中；
托里拆利实验中，当玻璃管倾斜时管内水银柱的长度变大；外界大气压不变，能支持的水银柱高不变，玻璃管倾斜时管内水银柱的高度不变．
三、作图题（共7分）
15、
【解析】
（1）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角可画出入射光线；光由水射向空气时，进入空气后会发生偏转，折射角大于入射角，可大致画出拆射光线；如下图所示：
（2）根据力臂是支点到力的作用线的距离，力臂与力的作用线是垂直的，可画出对应的力和力臂，如下图所示：
（3）由图示可知，小磁针的右端是S极，根据磁极间的相互作用可知，螺线管的左端是N极，螺线管外部的磁感线方向由N极指向S极；用右手握住螺线管，大拇指指向左侧，则四指环绕方向即为导线中的电流方向，根据电流由电源的正极出来，可得出电源的“+”，如下图所示：
16、
【解析】
根据题中“折射光线画出入射光线和反射光线”可知，本题考查光的反射和折射的作图，根据光的反射和折射作图的方法，运用光路可逆、法线、反射定律、折射光的规律等，进行分析。
【详解】
先过入射点作垂直于水面的法线，又因为光由水中斜射进入空气时，折射光线远离法线偏折，折射角大于入射角，所以，入射光线应向法线靠近，画出水中的入射光线；根据反射定律知道，反射光线和入射光线分居法线的两侧，由反射角等于入射角，即可确定反射光线的位置，光路如下：
本题考查的是光的反射和光的折射的作图，难度不大。
17、
【解析】
连接S、S′，根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS’的中垂线上，作出平镜面后，光线SP与平面镜相交于点O，即为入射点，连接S'与入射点O，画出反射光线即可．如图所示：
四、实验题（本大题共5小题，共20分）
18、D压力滑动摩擦力大小与运动快慢无关(或接触面相同,压力相等,滑动摩擦力大小与运动快慢无关)
【解析】
试题分析：图中木块Q处于静止状态，受到平衡力的作用，弹簧测力计的读数等于木块Q受到木板P的滑动摩擦力大小，故读取测力计的示数，是为了测量木块Q受到木板P的滑动摩擦力大小．用相同的木板P和木块Q，接触面的粗糙程度相同，在木块Q上放不同个数的砝码，即木块Q对木板的压力不同，拉动木板P快慢相同，记录测力计的示数及对应的砝码个数．即保持接触面的粗糙程度不变，改变压力大小这是为了研究滑动摩擦力大小与压力的关系．用相同的木板P和木块Q，接触面粗糙程度相同，压力大小相同，发现拉动木板P的快慢不同时，测力计的示数相等．说明摩擦力大小相同，故由此得到的结论是滑动摩擦力大小与运动快慢无关．
考点：探究滑动摩擦力大小与哪些因素有关．
19、钩码个数 不考虑 旋转 C 任意方向 弹簧测力计示数不变
【解析】
(1)小卡片两端通过滑轮各挂一个钩码，两个钩码由于重力通过绳子对小卡片施加了两个向相反方向的拉力；并通过调整钩码个数来改变拉力的大小；由于小卡片的质量较小，所以实验中选择小卡片的目的是不考虑小卡片的重力；(2)要探究一对平衡力在同一直线上，可将小卡片转过一个角度，使小卡片两端的拉力不在一条直线上，观察小卡片是否平衡；(3)小华实验用的小卡片重力小，可以忽略，悬在空中不受摩擦力影响；小明实验用的小车放在水平桌面上，小车和桌面之间存在摩擦力，摩擦力是不能消除的，实验要受到摩擦力影响，所以还是小华的实验方案好，故C正确。(4)因为平衡状态包括静止和匀速直线运动状态，所以只有物体在只受两个力的作用下做匀速直线运动时，二力平衡条件和物体静止时的二力平衡条件就是相同的，弹簧测力计示数也是不变。且做匀速直线运动时任意方向的都适合。但由于用弹簧测力计拉着钩码，鈎码受重力作用，所以只能在竖直方向做匀速直线运动。
点睛：（1）实验中通过调节钩码的个数来改变卡片受到的力；一个物体上受到的力相差很大时，很小的力可以忽略不计．实验中小卡片的力比较小，可以忽略不计，使小卡片只受水平方向的力．（2）转动卡片，卡片受到的两个力不在同一直线上，松手后卡片转动说明卡片受到的两个力不在同一直线上时，卡片不能保持平衡状态．（3）木块放在水平桌面上，木块和桌面之间存在摩擦力，实验要考虑摩擦力，使实验比较复杂．（4）平衡状态包括静止和匀速直线运动状态，所以物体处于匀速直线运动状态，也可以探究二力平衡条件。
20、68 100 先快后慢 方法①
【解析】
（1）由图乙可知，温度计的分度值为1℃，液柱在0摄氏度以上，其示数为68℃；
（2）水沸腾时吸热，但温度不变，由图丙可知水的沸点是100℃，由图丙可知水降温时先快后慢；
（3）结合图象提供的信息，发现液体降温时先快后慢，在同样环境条件下，给一大碗滚烫的热水降温，故两种方法选择方法①。
21、 电压一定时，导体中的电流与电阻成反比 A 2 A
【解析】
（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如上图所示；（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，导体中的电流与电阻成反比；（3）将5Ω的电阻更换为10Ω的电阻接入电路后，定值电阻两端的电压增大，要使电压表的示数不变，应减小电路中的电流，增大滑动变阻器接入电路中的电阻即滑片向A移动，直到电压的示数达到2V为止；（4）由图丙知，电路的最小电流I=0.1A，此时滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣UR=6V﹣2V=4V，由I=U/R可得，滑动变阻器接入电路的阻值：R滑=U滑/I=4V/0.1A=40Ω，则选用变阻器的规格为“50Ω 1.0A”．
22、 偏暗 0.6 小灯泡
【解析】
（1）滑动变阻器上端连接的是C接线柱，要想向左滑动时电阻变小，下端应接A接线柱，如图：
（2）小灯泡标有“2.5V”字样，即额定电压为2.5V，当电压表示数1V时，明显低于额定电压，所以小灯泡实际亮度偏暗；
（3）由图可知此时电流表示数为0.24A，小灯泡额定功率P=UI=2.5V×0.24A=0.6W；
（4）图乙中如果把小灯泡换成一个未知电阻，即可以做伏安法测电阻实验，或换成定值电阻可以探究电流与电压的关系。
五、计算题（本大题共2小题，共13分）
23、（1）3000Pa；（1）750J；（3）150N．
【解析】
（1）该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝3kg×10N/kg＝30N，
对地面的压强：
（1）由可得，该机器人在10s内所做的功：
W＝Pt＝75W×10s＝750J；
（3）由W＝Fs可得，该机器人在沿直线匀速清扫过程中的牵引力：
因该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，在此过程中受到的阻力：f＝F＝150N．
答：（1）该机器人静止在水平地面上时，对地面的压强是3000Pa；
（1）该机器人在10s内所做的功是750J；
（3）该机器人在沿直线匀速清扫过程中受到的阻力为150N．
24、0.2米；19.2牛；2.5×101千克/米1
【解析】
①有液体压强公式p=gh可得，1960=1.0kg/h得，h=0.2m.
②小球浸入前和浸没后容器对水平地面的压强差：
△p地=p地2-p地1=1410Pa-2450Pa=980Pa
由p=可得受力面积（容器底面积）：S====0.02m2，
因为容器是柱形容器，所以水的重力：G水=F水1=p水1S=1960Pa×0.02m2=19.2N；
（1）小球浸入前和浸没后水对容器底的压强差：△p水=p水2-p水1=2152Pa-1960Pa=192Pa，
由p=ρgh可知容器中水的深度变化：△h水==0.04m；因为小球浸没，所以小球的体积：V球=V排=S×△h水=0.02m2×0.04m=8×10-4m1，小球的密度：ρ球===2.5×101kg/m1．
六、综合能力题（本大题共3小题，共18分）
25、OA OD 1.95 22.5
【解析】
（1）由第一幅图像可知，当两电阻两端的电压相同时，通过定值电阻A的电流比B大，由欧姆定律可知A的电阻小，B的电阻大，因为R1＜R2，所以OA表示的是R1的的电流与电压的图象；
从第二幅图像可知，电压增大，电流增大，但电流的变化量比电压的变化量大，根据欧姆定律可知OC表示的是电阻在减小；
从第三幅图像可知，电压增大，电流增大，但电压的变化量比电流的变化量大，根据欧姆定律可知OD表示的是电阻在变大；
因为白炽灯的电阻会随温度的升高而变大，所以OD表示的是电灯RL的I-U图象，则OC表示的是电子元件E的I-U图象。
（2）若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，由图可知，当电压为U=3V时，R1中的电流为I1=0.35A，电子元件E中的电流为IE=0.3A，
所以电流中的总电流I总=I1+IE=0.35A+0.3A=0.65A，
此时电路的总功率P总=UI总=3V×0.65A=1.95W。
（3）若将定值电阻R2与白炽灯L串联后，由图可知，当电流为I=0.15A时，灯泡两端的电压为UL=1V，R2两端的电压为U2=2.5V，此时电路两端的电压U=UL+U2=1V+2.5V=3.5V，符合题意。因此电阻R2在1分钟内产生的热量是Q2=W2=U2It=2.5V×0.15A×60s=22.5J
点睛：本题的难点是结合灯泡的电阻与温度有关判断其I-U图线。
26、（1）风；（2）1.2×108； ；（3）
【解析】
（1）风力发电是将风能转化为电能；
（2）总装机容量kW的风力发电机组同时工作，若每天平均发电，6天向电网输送的能量是：W=Pt=kW×10h×6=1.2×108kW∙h，
这些电能可供功率为kW的动车组运行：；
（3）由Q=mq可得：
．
答：（1）风；
（2）向电网输送的能量是1.2×108kW∙h；这些电能可供动车组运行时间；
（3）6天内风力发电机产生的电量相当于燃烧煤．
27、一次 100kg 1.26×107J 30%
【解析】
（1）太阳能是能够从自然界直接获得的，属于一次能源；
（2）太阳能热水器中水的体积：V=100L=100dm3=0.1m3，根据公式ρ=可得，水的质量：m=ρV=1.0×103kg/m3×0.1m3=100kg；
（3）在此过程中，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（38℃﹣8℃）=1.26×107J；
（4）该热水器的效率：η===30%．
浸入前
浸没后
p水（帕）
1960
2352
P地（帕）
2450
3430
