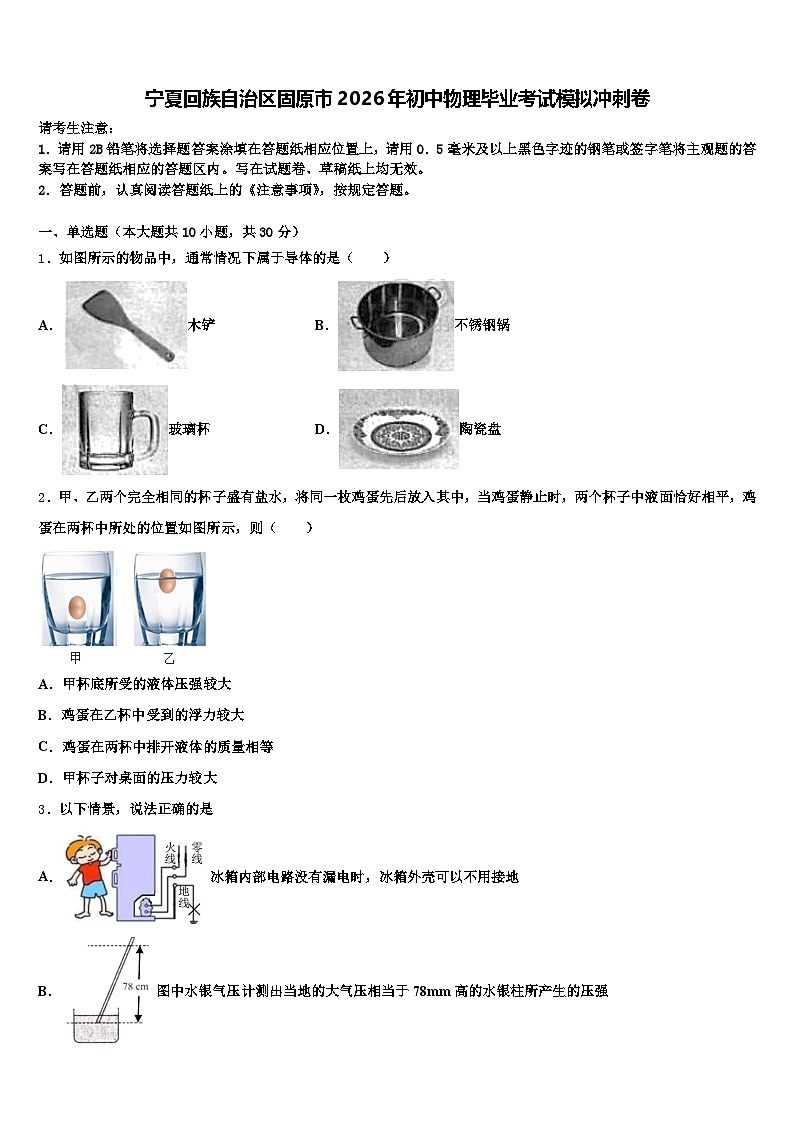

宁夏回族自治区固原市2026年初中物理毕业考试模拟冲刺卷（含答案解析）

这是一份宁夏回族自治区固原市2026年初中物理毕业考试模拟冲刺卷（含答案解析），共17页。试卷主要包含了以下情景，说法正确的是，对下列现象理解错误的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图所示的物品中，通常情况下属于导体的是（ ）
A．木铲B．不锈钢锅
C．玻璃杯D．陶瓷盘
2．甲、乙两个完全相同的杯子盛有盐水，将同一枚鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋在两杯中所处的位置如图所示，则（ ）
A．甲杯底所受的液体压强较大
B．鸡蛋在乙杯中受到的浮力较大
C．鸡蛋在两杯中排开液体的质量相等
D．甲杯子对桌面的压力较大

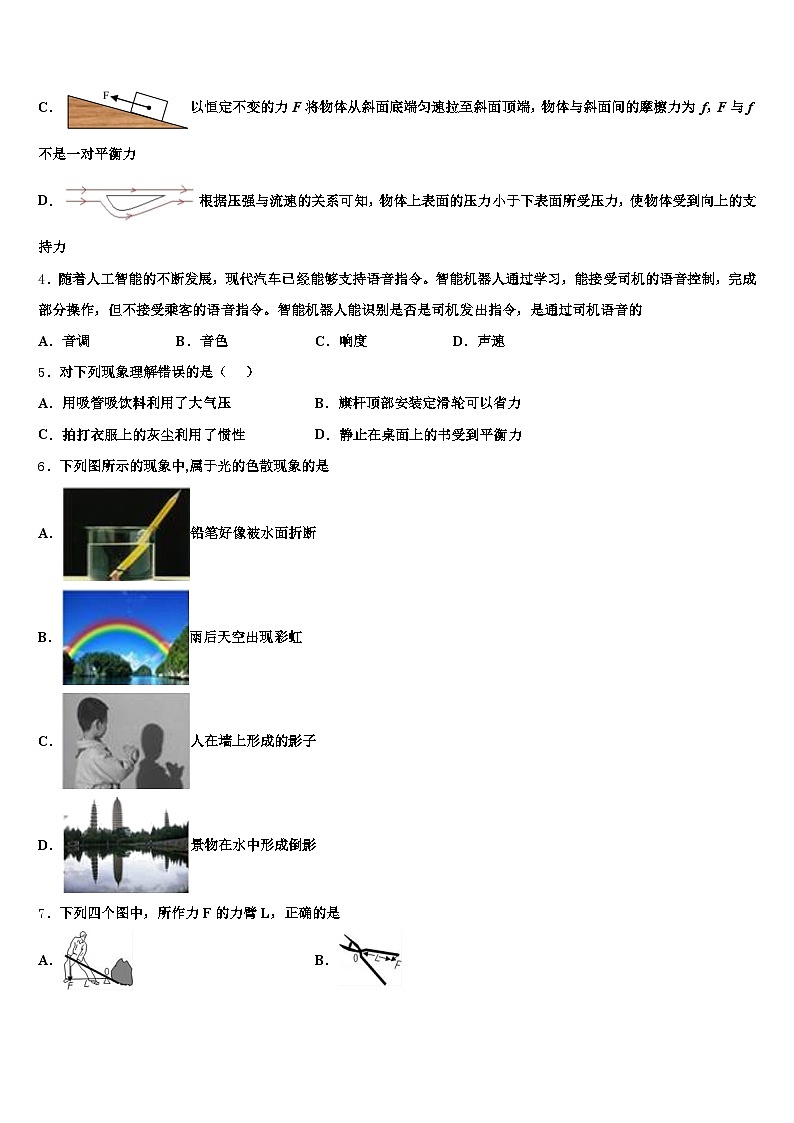

3．以下情景，说法正确的是
A．冰箱内部电路没有漏电时，冰箱外壳可以不用接地
B．图中水银气压计测出当地的大气压相当于78mm高的水银柱所产生的压强
C．以恒定不变的力F将物体从斜面底端匀速拉至斜面顶端，物体与斜面间的摩檫力为 f，F与f不是一对平衡力
D．根据压强与流速的关系可知，物体上表面的压力小于下表面所受压力，使物体受到向上的支持力
4．随着人工智能的不断发展，现代汽车已经能够支持语音指令。智能机器人通过学习，能接受司机的语音控制，完成部分操作，但不接受乘客的语音指令。智能机器人能识别是否是司机发出指令，是通过司机语音的
A．音调B．音色C．响度D．声速
5．对下列现象理解错误的是（ ）
A．用吸管吸饮料利用了大气压B．旗杆顶部安装定滑轮可以省力
C．拍打衣服上的灰尘利用了惯性D．静止在桌面上的书受到平衡力
6．下列图所示的现象中,属于光的色散现象的是
A．铅笔好像被水面折断
B．雨后天空出现彩虹
C．人在墙上形成的影子
D．景物在水中形成倒影

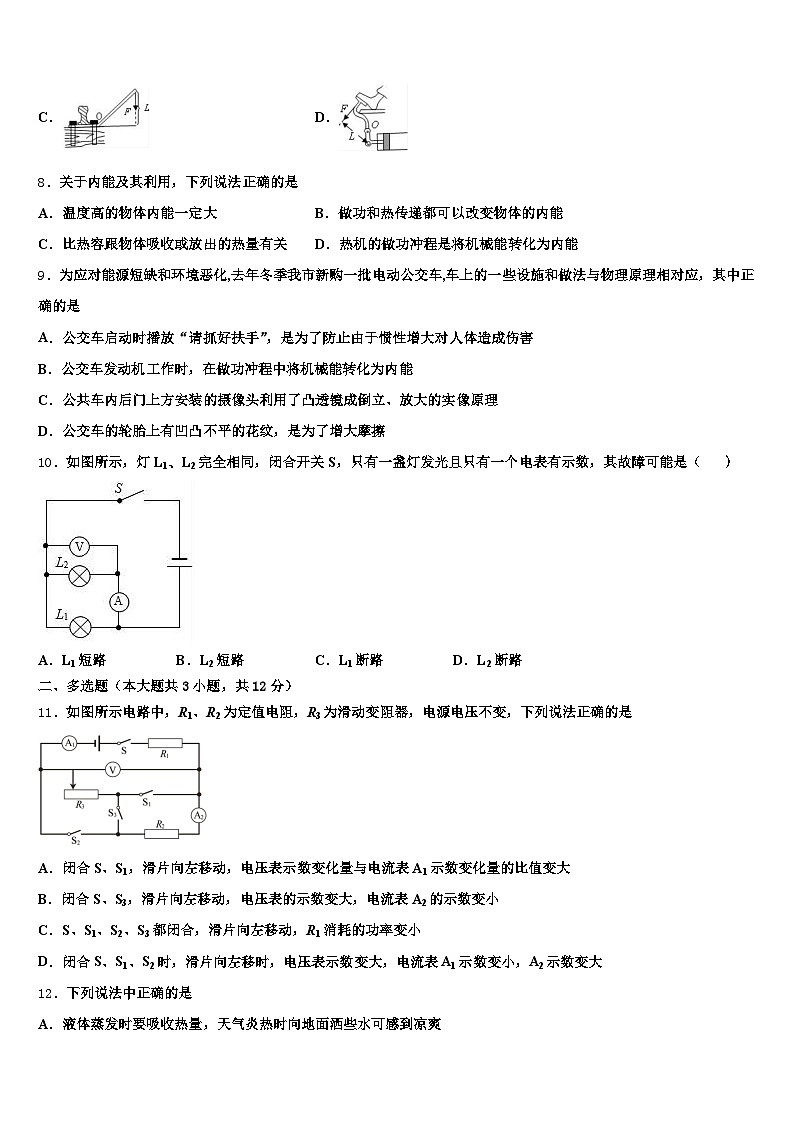

7．下列四个图中，所作力F的力臂L，正确的是
A．B．
C．D．
8．关于内能及其利用，下列说法正确的是
A．温度高的物体内能一定大B．做功和热传递都可以改变物体的内能
C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能
9．为应对能源短缺和环境恶化,去年冬季我市新购一批电动公交车,车上的一些设施和做法与物理原理相对应，其中正确的是
A．公交车启动时播放“请抓好扶手”，是为了防止由于惯性增大对人体造成伤害
B．公交车发动机工作时，在做功冲程中将机械能转化为内能
C．公共车内后门上方安装的摄像头利用了凸透镜成倒立、放大的实像原理
D．公交车的轮胎上有凹凸不平的花纹，是为了增大摩擦
10．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
二、多选题（本大题共3小题，共12分）
11．如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是
A．闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大
B．闭合S、S3，滑片向左移动，电压表的示数变大，电流表A2的示数变小
C．S、S1、S2、S3都闭合，滑片向左移动，R1消耗的功率变小
D．闭合S、S1、S2时，滑片向左移时，电压表示数变大，电流表A1示数变小，A2示数变大
12．下列说法中正确的是
A．液体蒸发时要吸收热量，天气炎热时向地面洒些水可感到凉爽
B．烧开水时看见冒“白气”，是水汽化生成的水蒸气
C．热量总是从内能大的物体向内能小的物体转移
D．质量相等的燃料完全燃烧，放出热量越多的其热值越大
13．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2 为三挡旋钮开关(金属片 M 可分别拨至 a、b、c 处)，电阻丝 R1、R2 规格相同且阻值不变，b 为电阻丝R1 的中点。这只电热靴的低温挡为 12 W，则
A．开关 S2 接 c 时电热靴功率最大
B．该电热靴利用了电流的热效应
C．该电热靴的安全电压应为 220V
D．中温挡和高温挡的功率分别为 16 W、24 W
三、填空题（本大题共5小题，共10分）
14．如图所示，物体重170N，动滑轮重10N．小明用100N的拉力（方向不变）将物体匀速提升2m，用了10s，则此过程中有用功是________J，额外功是____J,拉力功率是_____W,滑轮组的机械效率是_________．
15．如图所示是某品牌“共享单车”，使用前用户需用手机扫描“二维码”，将信息发送给管理平台，平台将信息发回给单车自动开锁，这些过程中都是利用________来传递信息的，所扫描“二维码”____（属于不属于）光源.用户骑行时还会带动车上的小型发电机发电，给车上的车锁组件、联网模块等提供电能，这种发电机利用了________的原理.
16． “粘”字常用来表述一些物理现象，例如：表面平滑的铅块紧压后会粘在一起，这是因为分子间有_____．吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到_____的作用；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了_____的缘故．
17．如图甲电路中，电源由四节新干电池串联组成，当开关S闭合时，电压表示数如图乙所示，此时灯L1两端电压为_______．灯L2两端电压为______．
18．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，
四、计算题（本大题共3小题，共29分）
19．有一种车床用的照明灯泡，规格为“36V1A”．现在将该照明灯泡与一个定值电阻R并联接入如图所示电路中，电源电压保持不变．闭合开关S，照明灯泡正常发光，电流表示数为1.5A．求：
（1）照明灯泡正常发光时的电阻．
（2）通过定值电阻R的电流．
（3）整个电路消耗的电功率．
20．如图所示，物体A质量为1kg，挂在动滑轮上，弹簧测力计拉力的方向竖直向上，动滑轮的重、绳的重和大小均不计，且不考虑一切摩擦，g取10N/kg．求：
物体A静止在空气中时，弹簧测力计的示数是多少？若物体A刚好浸没在水中静止时，弹簧测力计的示数为3N，则物体A受到的浮力是多少？物体A的密度是多少？
21．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
五、作图题（本大题共2小题，共4分）
22．请同学们将图连成符合安全用电原则的照明电路．

23．根据平面镜成像特点，在图中画出物体AB所成的像；
六、实验探究题（本大题共3小题，共15分）
24．用绳子拉着一个小球在光滑的水平桌面做圆周运动，绳子拉力大小与什么因素有关？小明认为与小球的运动速度有关。于是他用一根橡皮筋连接一个小球，让小球在光滑的水平桌面上以一定速度作圆周运动（如图所示）。改变小球的运动速度，做几次实验，记录现象如表。
（1）小球在桌面作圆周运动时，其运动状态_____改变（选填“可能”、“一定”或“一定不”）。
（2）小明用橡皮筋代替绳子进行实验的目的是_____。
（3）小玲查阅资料后知道作圆周运动的小球受到的拉力与小球的运动速度、小球的质量以及圆周的半径有关。据此，小玲认为用橡皮筋代替绳子存在着明显的缺陷，请说出理由_____。
25．如图所示，是探究“阻力对物体运动的影响”的实验。
（1）让同一小车从斜面上同一位置由静止开始下滑，目的是使小车到达水平面时的_____相同。
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力_____。
（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_____运动。
（4）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_____关系（选填序号）
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度。
26．如图1所示，是测定小灯泡额定功率的实物图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω，1A”的字样．
请你用笔画线代替导线将电路中未连接好的部分连好，使它成为完整的实验电路．小刚正确连好电路，但闭合开关后，发现灯泡不亮，小刚做出如下猜想：
猜想1：可能是灯丝断了；
猜想2：可能是电流表断路；
猜想3：可能是小灯泡短路；
猜想4：可能是滑动变阻器断路；
猜想5：可能是开关断路．
若电流表读数为0，电压表读数为4.5V，请你判定猜想______是正确的．假如电压表0～15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你帮助小刚设计电路图，并画在方框内．按新设计的电路图，调节滑动变阻器，使电压表示数达到______V时，小灯泡就正常发光．此时电流表示数如图3所示，则小灯泡的额定功率是______W．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
生活中常见的导体有各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有玻璃、橡胶、陶瓷、空气、蒸馏水等。所以，木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，不锈钢锅是由金属制成的，是导体，故只有B符合题意。
2、C
【解析】由图示可知，鸡蛋在甲中悬浮，在乙中漂浮，说明乙液体的密度大于甲液体的密度，两杯中液面相平，则可知甲杯底所受的压强小于乙杯底受到的压强，故A错；鸡蛋悬浮和漂浮时所受的浮力都等于本身的重力，所以在两杯中的浮力大小是相等的，故B错；浮力相等，根据阿基米德原理可知，排开液体的质量是相等的，故C正确；乙杯液体的密度大，则可知乙杯中液体的质量也较大，所以乙杯对桌面的压力大，故D错；应选C。
3、C
【解析】
A．带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，避免发生触电事故，所以冰箱内部电路没有漏电，冰箱外壳也要接地，故A错误；
B．在托里拆利实验中，玻璃管内外水银面的高度差反映了大气压强的大小，图中78mm高的水银柱是指水银面到玻璃管口的高度，故B错误；
C．设斜面的高度为h，斜面的长度为s，有用功：W有用=Gh，总功：W总=Fs，克服摩擦做的额外功：W额=fs，W总=W有用+W额，即Fs=Gh+fs，摩擦阻力：f=F-，由此可看出，f≠F，不能满足二力平衡的条件，所以拉力和摩擦力不是一对平衡力，故C正确；
D．由于上表面平直，下表面弯曲，所以空气通过上表面的流速较小，通过下表面的流速较大，故物体上表面的压强大于下表面的压强，物体上表面的压力大于下表面所受压力，使物体受到向下的力，故D错误。
4、B
【解析】
不同物体发出声音的音色不同，识别声音是通过音色来识别的，故选B。
5、B
【解析】
旗杆顶部安装定滑轮不可以省力，但可以改变动力的方向．所以选B．
6、B
【解析】
铅笔折断是光的折射现象；彩虹的出现是光的色散现象；影子的形成是光的直线传播现象；倒影的形成是光的反射现象，故B符合题意．
7、A
【解析】
A. 动力为F，过支点O向动力作用线画垂线即为动力臂L，故A正确；B. 力臂L与F的作用线不垂直，故B错误；C. 力臂是指O点到F作用线的垂线段，而图中的L是F作用线的一部分，故C错误；D. 图中的力臂没有过支点O向动力作用线画垂线，故D错误．故选A.
点睛：根据力臂的画法，过支点作力的作用线的垂线段，对各个选项逐一分析即可．
8、B
【解析】
试题分析：（1）内能是分子势能和分子动能的总和．其影响因素包括：
①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．
（2）做功和热传递在改变物体的内能上是等效的．
（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关．
（4）热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；
解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；
B、做功和热传递都可以改变物体的内能，故B正确；
C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；
D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误．
故选B．
【点评】该题考查了物体内能的改变、比热容的概念、热机中的能量转化等知识点，是一道综合题，但总体难度不大．
9、D
【解析】
A、公交车启动时，人的上半身由于惯性还要保持原来的静止状态，人的下半身随汽车向前运动，容易向后摔倒，所以“请抓好扶手”是为了防止惯性对人体造成伤害，并不会增大惯性，故A错误；
B、公交车发动机工作时，在压缩冲程中将机械能转为为内能，在做功冲程中将内能转化为机械能，故B错误；
C、摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像，故C错误；
D、轮胎上有凹凸不平的花纹，这是通过增大接触面的粗糙程度来增大摩擦的，故D正确。
10、D
【解析】
如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流．
A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意；
B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意；
C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意．
D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意；
故选D．
判断电路故障时，若不能直接找准电路的故障点，可以将选项中所描述的情况代入电路中进行逐个分析判断，则不难找出正确答案．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A、闭合S、S1，电阻R1和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向左移动时，变阻器连入电路的电阻变大，根据串联电路电压的规律，电压表示数变化量ΔU等于R1的电压变化量，对R1而言，R1=，由数学合比定理可得R1=，所以，电压表示数变化量与电流表A1示数变化量△I比值等于R1的阻值，即该比值不变，故A错误；
B、闭合S、S3，电阻R1、R2和滑动变阻器串联，电流表A1和电流表A2测量电路中的电流，电压表测量R2和滑动变阻器串联的总电压，滑片向左移动，变阻器连入电路的电阻变大，变阻器和R2的总电阻变大，根据串联分压可知电压表的示数变大，根据I=可知电路中的电流变小，即电流表A2的示数变小，故B正确；
C、当S、S1、S2、S3都闭合，电路为R1的简单电路，滑片向左移动，不能改变电路的电阻，根据可知R1的功率不变，故C错误；
D、闭合S、S1、S2时，滑动变阻器和R2并联后再和R1串联，电压表测量滑动变阻器两端的电压，电流表A2测量通过R2的电流，电流表A1测量干路中的总电流，滑片向左移动，变阻器连入电路的电阻变大，根据串联分压可知电压表的示数变大，根据并联电路电压的规律和欧姆定律得到通过R2的电流变大，根据电阻的并联和电阻的串联可知电路的总电阻变大，根据I=得到通过电路的总电流变小，即电流表A1的示数变小，故D正确．
12、AD
【解析】
A、液体蒸发时要吸热，天气炎热时向地面洒些水，水蒸发要吸收热量，可感到凉爽，故A正确；
B、当水烧开时，从壶嘴冒出温度较高的水蒸气在空气中遇冷放出热量，液化成小水珠，形成“白气”，故B错误；
C、热量是从高温物体向低温物体传递的，内能大的物体温度不一定高，故C错误；
D、由Q=mq可知：质量相同的燃料完全燃烧，热值越大的，放出的热量越多，故D正确．
13、ABD
【解析】
A．两电阻丝规格相同，设R1=R2=R；由P=U2/R可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，总电阻最大，电功率最小，电热靴处于低温档；当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，故A正确
B．电热靴工作时，将电能转化成内能，利用了电流的热效应，故B正确
C．因为家庭电路电压为220V，对人体的安全电压是不高于36V，所以该电热靴的电源电压大约只有几伏（3V～6V），故C错误
D．由上面分析可知：P低=U2/2R=12W，则U2/R=24W，电热靴的高温挡：P高=U2/R=24W，电热靴的中温挡：P中=U2/(R+R/2)=2/3×U2/R=2/3×24W=16W，故D正确；
三、填空题（本大题共5小题，共10分）
14、340 60 40 85%
【解析】
此过程中有用功：W有用=Gh=170N×2m=340J；
由图可知动滑轮绕2段绳，拉力端移动距离s=2h=2×2m=4m，
拉力做的总功：W总=Fs=100N×4m=400J，
额外功：W额=W总-W有用=400J-340J=60J，
拉力做功的功率：P==40W，
滑轮组的机械效率：η==85%．
15、电磁波 不属于 电磁感应
【解析】
扫码后信息的传递是通过手机，手机信息传输是通过电磁波；二维码自身不能发光，所以不属于光源；车上的小型发电机发电是依据电磁感应原理工作，在发电的过程中车轮转动，将车轮的机械能转化为电能．
16、引力 大气压 电荷
【解析】
两块表面平整干净的铅块压紧会粘在一起，这是因为分子间存在着引力作用的结果；
吸盘式挂衣钩能够“粘”在墙上，是由于排净吸盘内的空气使里面成为真空，外界大气压将吸盘压在墙上；
穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体；
17、2.5V 3.5V
【解析】
一节新干电池的电压为1.5V，则4节串联使用时，提供的电压为1.5V×4＝6V，即U＝6V；
图中电压表与灯泡L2并联，是测量L2两端的电压，示数为3.5V，即U2＝3.5V；根据串联电路中的电压规律是：U＝U1+U2；得灯L1两端电压为：U1＝U﹣U2＝6V﹣3.5V＝2.5V；
18、断路 会
【解析】
[1]A与C、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮，电路中开关及导线良好，若用测电笔测M点，氖管不发光，说明与火线不通；再测N点，测电笔发光，说明与火线相连，火线通路，因为开关是闭合的，从而可以断定是灯断路；
[2]按照小明的接法可知开关连在了零线和电灯之间，即使断开开关台灯仍与火线相通，接触时会触电，故这样连接的电路是危险的。
四、计算题（本大题共3小题，共29分）
19、（1） ；（2） ；（3）
【解析】
（1）由照明灯炮标有“36V1A”含义，由欧姆定律I=，求照明灯炮正常发光时的电阻：
（2）分析电路的连接，由灯正常发光，判断电源电压；由并联电路电流的规律，求通过R的电流；
（3）根据P=UI求整个电路消耗的电功率．
【详解】
(1)照明灯炮,规格为“36V1A”,表示灯的额定电压为36V,额定电流为1A,由欧姆定律I=得照明灯炮正常发光时的电阻：
RL===36Ω；
(2)原电路中，L与R并联，电流表测量总电流，因灯正常发光，故电源电压为36V，通过灯的电流为1A，由并联电路电流的规律，通过R的电流：
IR=I−IL=1.5A−1A=0.5A；
(3)整个电路消耗的电功率：
P=UI=36V×1.5V=54W.
20、（1）5N．（2）1N， 4N．（1）2.5×101kg/m1．
【解析】
（1）由GA=mAg=1kg×10N/kg=10N，由F=GA/2 =10N/2=5N；
（2）对滑轮受力分析对A的拉力：FA=2×1N=6N，
对A受力分析：F浮=GA-FA=10N-6N=4N；
（1）由F浮=ρ水gV排得：V排=F浮/ρ水g=4N/1×101kg/m1×10N/kg=4×10-4m1，
浸没：VA=V排=4×10-4m1，
ρA=mA/VA＝1kg/4×10−4m1=2．5×101kg/m1；
答：（1）物体A静止在空气中时，弹簧测力计的示数是5N；
（2）物体A受到的浮力是4N；
（1）物体A的密度是2．5×101kg/m1。
21、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：开关与电灯应串联连接，开关应接在火线上，三孔插座的左孔接零线，右孔接火线，中间的孔接地线，保险丝应接在火线上与三孔插座的右孔相连，如上图所示．
【考点定位】家庭电路
23、
【解析】
先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、一定 通过橡皮筋的伸长来比较拉力的大小 实验中小球速度和圆周半径都在发生改变
【解析】
（1）速度大小和运动方向的变化，都属于运动状态的变化，当小球做圆周运动时，速度方向时刻改变，所以运动状态一定改变；
（2）橡皮筋伸长的长度越大，说明其产生的弹力越大，小明用橡皮筋替代绳子进行实验的目的是通过橡皮筋的伸长来比较拉力的大小；
（3）橡皮筋受力，就会变长，要探究小球所受到的拉力与运动速度及质量的关系，需保持小球运动半径不变，而实验中小球运动速度发生变化时，橡皮筋就会变长，圆周半径就会发生改变；
25、初速度 最小 匀速直线 ②④
【解析】
（1）用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时的初速度相同；
（2）在该实验中，木板表面最光滑，阻力就最小，小车运动的距离最远，这说明小车受到的阻力越小，速度减小得越慢；
（3）由上述实验可推理得出：如果水平面绝对光滑，小车不受任何阻力，则它会在水平面上做匀速直线运动。
（4）同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车原来具有重力势能的大小，所以可以探究重力势能与高度的关系；由于小车从不同高度由静止滑下，到达水平面时的初速度不同，通过小车运动的距离可知小车达到水平面时的动能大小，所以还可探究动能与速度的关系。
26、 1 0.7 1.14
【解析】
（1）灯泡的额定电压是3.8V，其灯丝电阻约为10Ω，由欧姆定律，灯的额定电流约为：I==0.38A，故电流表选用小量程串联在电路中，电压表并联在灯泡两端，选0～15V量程，滑动变阻器接一上一下两接线柱，电路如下图所示：
（2）若电流表读数为0，电路可能断路，电压表读数为4.5V，则电压表与电源连通，可能是灯丝断了；猜想1是正确；
（3）由题意可知，电源电压为1.5V×3=4.5V，当灯泡正常发光时，灯泡两端的电压为3.8V，滑动变阻器两端的电压为4.5V-3.8V=0.7V；可以将电压表与滑动变阻器并联，如下图所示：
（4）当灯泡正常发光时，电压为额定电压U灯=3.8V，此时滑动变阻器电压，即电压表示数：U滑=U-U灯=4.5V-3.8V=0.7V；电流表量程是0~0.6A，分度值是0.02A，电流表示数I=0.3A，灯泡的额定功率P=UI=3.8V×0.3A=1.14W．
型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
小球质量/克
小球速度
橡皮筋长度/厘米
15
慢
10
15
较快
15
15
很快
18
