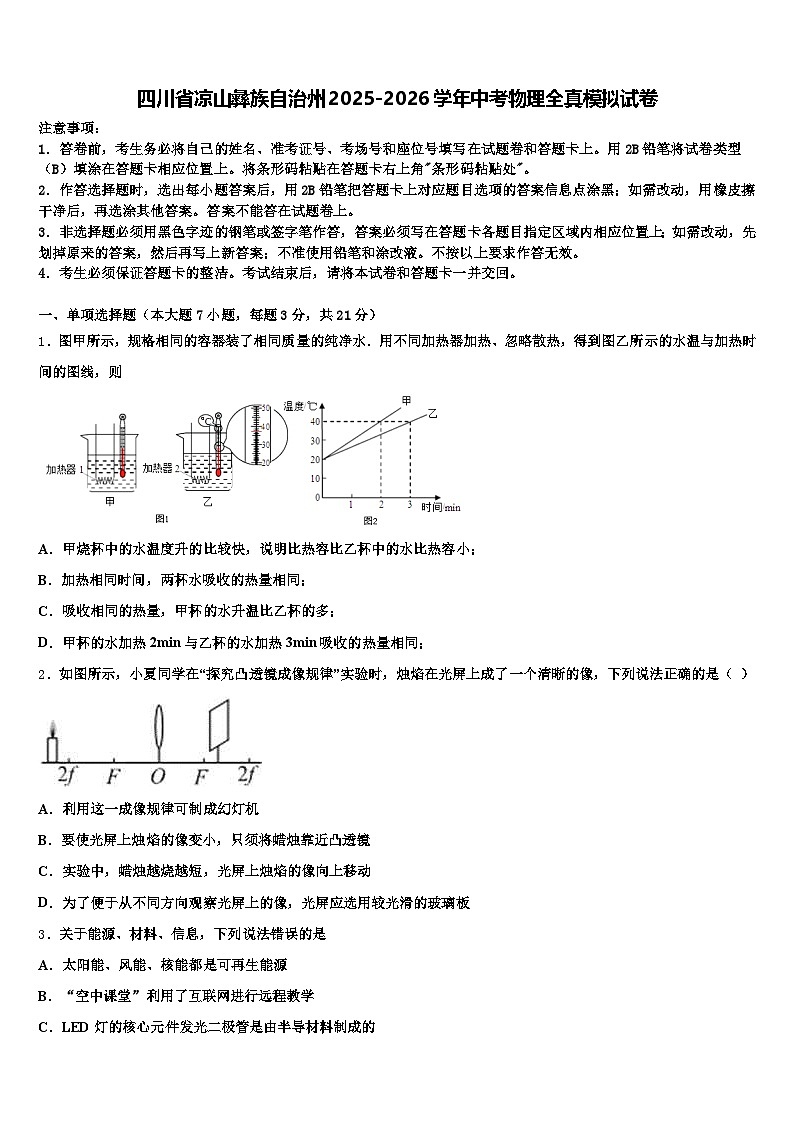

四川省凉山彝族自治州2025-2026学年中考物理全真模拟试卷（含答案解析）

这是一份四川省凉山彝族自治州2025-2026学年中考物理全真模拟试卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，下列事例中，利用大气压作用的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．图甲所示，规格相同的容器装了相同质量的纯净水．用不同加热器加热、忽略散热，得到图乙所示的水温与加热时间的图线，则

A．甲烧杯中的水温度升的比较快，说明比热容比乙杯中的水比热容小；
B．加热相同时间，两杯水吸收的热量相同；
C．吸收相同的热量，甲杯的水升温比乙杯的多；
D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同；
2．如图所示，小夏同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）
A．利用这一成像规律可制成幻灯机
B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
3．关于能源、材料、信息，下列说法错误的是
A．太阳能、风能、核能都是可再生能源
B．“空中课堂”利用了互联网进行远程教学
C．LED灯的核心元件发光二极管是由半导材料制成的

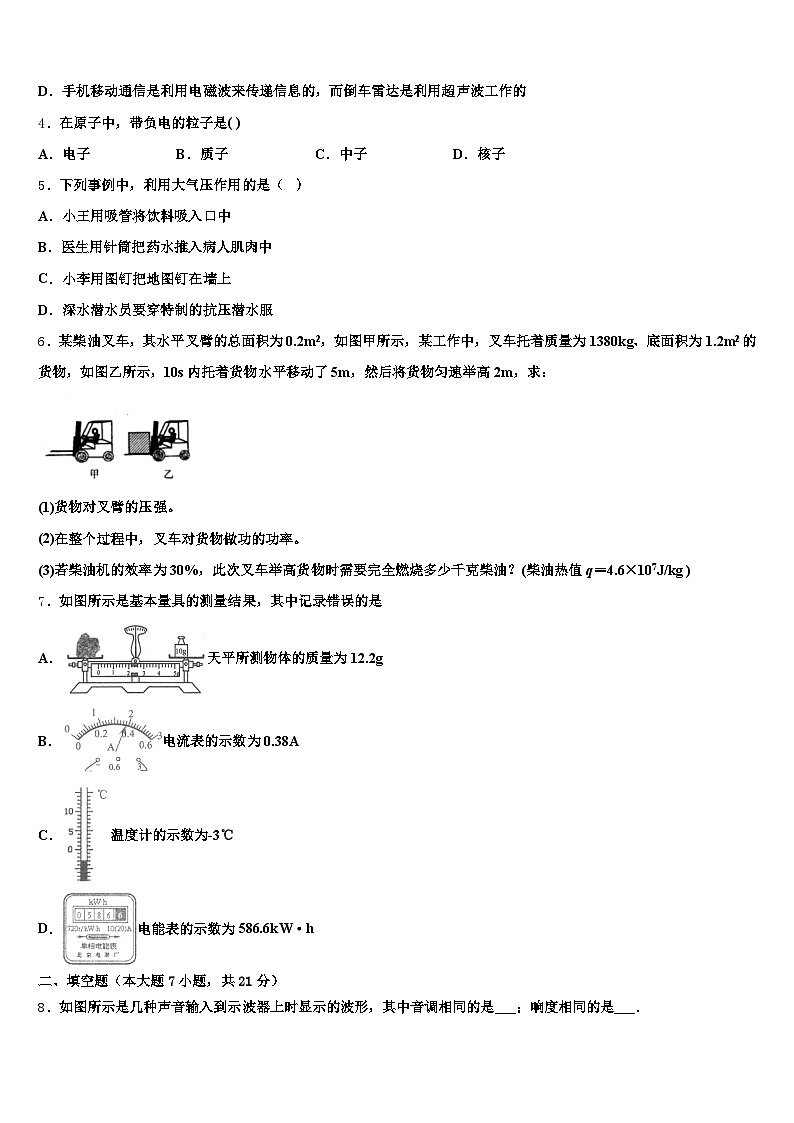

D．手机移动通信是利用电磁波来传递信息的，而倒车雷达是利用超声波工作的
4．在原子中，带负电的粒子是( )
A．电子B．质子C．中子D．核子
5．下列事例中，利用大气压作用的是（ ）
A．小王用吸管将饮料吸入口中
B．医生用针筒把药水推入病人肌肉中
C．小李用图钉把地图钉在墙上
D．深水潜水员要穿特制的抗压潜水服
6．某柴油叉车，其水平叉臂的总面积为0.2m2，如图甲所示，某工作中，叉车托着质量为1380kg、底面积为1.2m2的货物，如图乙所示，10s内托着货物水平移动了5m，然后将货物匀速举高2m，求：
(1)货物对叉臂的压强。
(2)在整个过程中，叉车对货物做功的功率。
(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧多少千克柴油？(柴油热值q＝4.6×107J/kg )
7．如图所示是基本量具的测量结果，其中记录错误的是
A．天平所测物体的质量为12.2g
B．电流表的示数为0.38A
C．温度计的示数为-3℃
D．电能表的示数为586.6kW·h
二、填空题（本大题7小题，共21分）

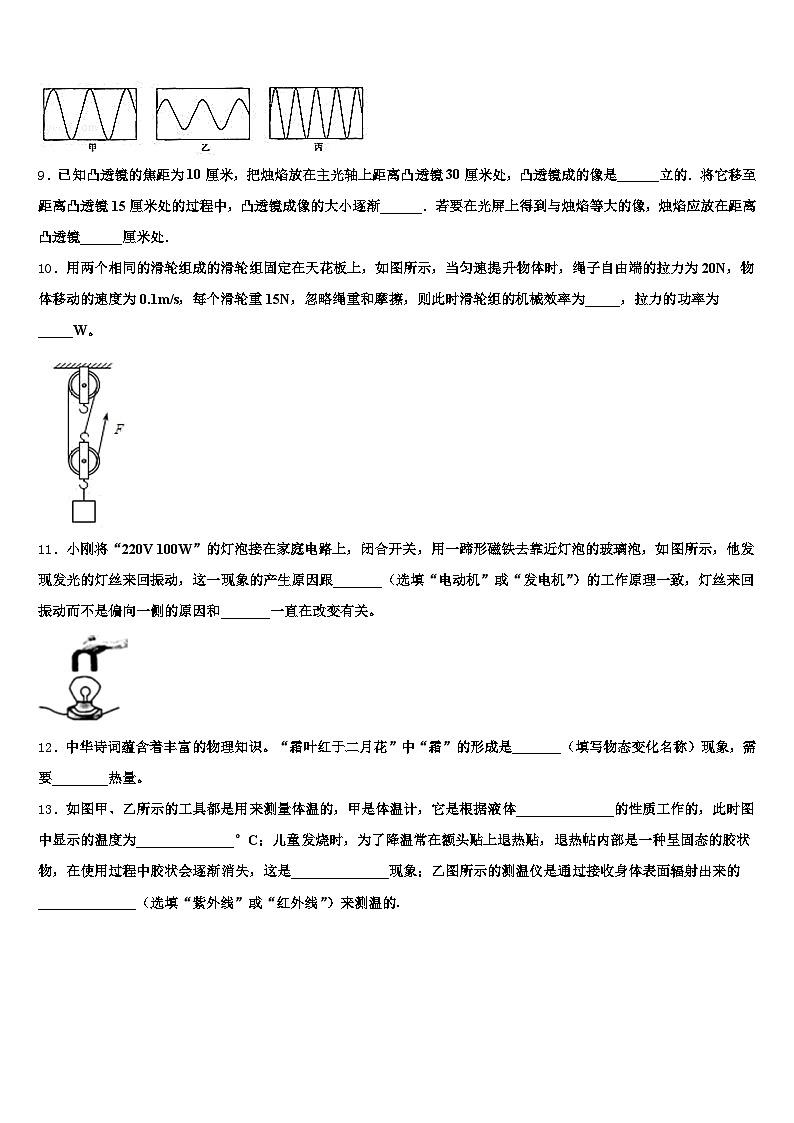

8．如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是___；响度相同的是___．
9．已知凸透镜的焦距为10厘米，把烛焰放在主光轴上距离凸透镜30厘米处，凸透镜成的像是______立的．将它移至距离凸透镜15厘米处的过程中，凸透镜成像的大小逐渐______．若要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜______厘米处．
10．用两个相同的滑轮组成的滑轮组固定在天花板上，如图所示，当匀速提升物体时，绳子自由端的拉力为20N，物体移动的速度为0.1m/s，每个滑轮重15N，忽略绳重和摩擦，则此时滑轮组的机械效率为_____，拉力的功率为_____W。
11．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝来回振动，这一现象的产生原因跟_______（选填“电动机”或“发电机”）的工作原理一致，灯丝来回振动而不是偏向一侧的原因和_______一直在改变有关。
12．中华诗词蕴含着丰富的物理知识。“霜叶红于二月花”中“霜”的形成是_______（填写物态变化名称）现象，需要________热量。
13．如图甲、乙所示的工具都是用来测量体温的，甲是体温计，它是根据液体______________的性质工作的，此时图中显示的温度为______________°C；儿童发烧时，为了降温常在额头贴上退热贴，退热帖内部是一种呈固态的胶状物，在使用过程中胶状会逐渐消失，这是______________现象；乙图所示的测温仪是通过接收身体表面辐射出来的______________（选填“紫外线”或“红外线”）来测温的.
14．小红在探究凸透镜成像规律的实验中，选择了焦距为10cm的凸透镜．她将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，如图所示．在保持蜡烛和光屏的位置不变的条件下，为了在光屏上得到烛焰放大的像，小红应将凸透镜向_____移动（选填“左”或“右”），这一实验现象可以说明_____成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若点燃的蜡烛与凸透镜间距离小于10cm，小红应该在_____（选填“蜡烛”或“光屏”）一侧透过凸透镜观察成像．
三、作图题（共7分）
15．在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F1的力臂L1．
16．如图所示，用测电笔测试某家庭电路中三条输电线时，只有接触中间那条电线时测电笔的氖管才发光，请将图中各元件正确接入家庭电路中，其中拉线开关只控制电灯，三孔插座带保险盒。
17．重为20牛的物体静止在水平面上，用力的图示法在如图中画出它所受的重力G．
（________）
四、实验题（本大题共5小题，共20分）
18．利用如图所示的电路可测量未知电阻Rx的阻值，其中R为已知电阻．
请将电压表连入电路，使电路完整．当开关S1、S2闭合时，电压表示数U1=6V；当开关S1闭合、S2断开时，电压表示数U2=4V．己知R=10Ω，则电源电压U=_____V，Rx=_____Ω．实验中若由于某个元件出现故障（短路或断路），导致电压表的示数U1=U2=6V，则该元件及故障可能是_____．
19．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为 3V 的电源，电流表、电压表各一只，一个开关，阻值分别为 10Ω、20Ω、50Ω 的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
（1）请你用笔画线代替导线，将图乙中的实物连接完整．
（__________________）
（2）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转， 电压表示数为零，则发生这种故障的原因可能是__________．
（3）故障排除后，小华先把10Ω 的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下 10Ω 的电阻，改换成阻值为 20Ω 的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是____V，要完成这次实验，接下来她应将变阻器滑片向__________端（选填“左”或“右”）移动，使电压表的示数为__________V．
（4）当小华改用 50Ω 的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表示数无法达到实验要求的值”的原因可能是
（__________）
A．滑动变阻器最大阻值太大 B．电压表量程选小了
C．滑动变阻器最大阻值太小 D．滑动变阻器烧坏了
20．下面为王锐同学在实验室做的一组探究实验，请根据实验情景回答问题。
如图1所示，将两个表面光滑的铅块相互紧压后黏在一起说明_____。如图2所示是“探究不同物质吸热的情况”的实验。将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min记录一次温度，实验记录如表：
①本次实验采用的科学方法是_____。
A．控制变量法 B．理想实验 C．比值定义法 D．类比法
②分析表格数据可知：升高相同的温度，吸收热量少的物质是_____。如图3所示，电压表的示数为_____V。
21．小宁在“测量小灯泡的额定功率”实验中，所用小灯泡上标有“3.8”字样，电源电压恒为6V。
小宁按图甲正确连接电路，闭合开关后，调节变阻器的滑片，让小灯泡正常发光，此时电流表的示数如图乙所示是______A，则小灯泡的额定功率为______W。完成上述实验后，小宁向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如丙图所示的电路，也能测出小灯泡的额定功率。实验步骤是：
①闭合开关S1，将S2拨到触点______，移动滑片使电压表的示数为U1=______
②再将开关S2拨到另一个触点，保持滑片的位置不动，读出电压表的示数U2
③小灯泡额定功率的表达式为P额=______（用已知量R0和测量量U1、U2表示）小宁又添加了一只小灯泡探究“串、并联电路中电流规律”。两灯串联时，发现一只灯泡亮而另一只不亮：再将两灯泡并联时，发现两只灯泡又都亮了，小宁感到很奇怪，请你帮他分析“串联时，一只灯泡不亮”的原因是：______。
22．小铭和小群利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω.
（1)小铭根据图甲所示的电路图，将图乙中的实验器材连接成实验电路，小群在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小铭改接。
①请在接错的那根线上打“×”；
②另画一根导线，使电路连接正确；
（________）
③正确连接电路后，闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，产生这种现象的原因是：__________________。
（2)小铭将电路改接正确后，闭合开关，调节滑动变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指针如图丙所示，则电流表的读数是______A，连入电路的电阻R消耗的电功率是_______W。
（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向________（选填“左”或“右”）移动：当定值电阻为25Ω时，应移动滑动变阻器滑片使其接入电路的阻值为_______Ω。
（4）利用该实验装置还可以测未知定值电阻的阻值，实验中需多次移动滑动变阻器的滑片，多次实验的目的是____________________。
五、计算题（本大题共2小题，共13分）
23．如图所示的电路，L是标有“3V 9W”的小灯泡。求：
（1）正常发光时L的电阻是多大？
（2）当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时L的电功率为多少W？.
24．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，工作时还有一部分电能转化成内能。若一台玩具电动机接在3V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为1A．求：
（1）电动机线圈的电阻；
（2）正常转动1分钟，电动机获取的机械能。
六、综合能力题（本大题共3小题，共18分）
25．未成年人的道路交通安全已成为全社会高度关注的问题，今年3月28日国务院公布施行了我国《校车安全条例》。条例中的部分规定如下：
（1）外部容易接触到的部位不得有锐边、尖角、毛刺；
（2）指导学生安全落座、系好安全带；制止学生在校车行驶过程中离开座位等危险行为；
（3）校车载人不得超过核定的人数，不得以任何理由超员；
（4）校车驾驶人不得在校车载有学生时给车辆加油
请你任选其中两条，根据所学物理知识阐述制定此规定的理由。
26．阅读短文，回答问题
伟大的发明---单靠重力工作的电灯
英国伦敦设计师马丁•瑞德福和吉姆•里弗斯发明了一款实用的“重力灯”。它靠重力发电。在灯身上挂着一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。发电机把下落重物产生的能量为灯供电。这和手描式发电装置的原理一样现在，重力灯迎来了第二代﹣“重力LED灯GL02”，其亮度相当于一个12瓦的日光灯（如图1），使用寿命可以达到200年。“重力LED灯G02”挂大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm，如图2）。以一系列的齿轮带保超重的物体安全地着陆地面。当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。这样就能拥有绿色、不用电池、无污染、使用“零成本、源源不断的光能。重力LED灯的照明时间取决于安装的高度，正常情况下，安置于18米的高度，可以维持约20分钟的照明，当然你安装高度的越高。维持时间越长。
重力灯的主要构件是直流发电机，它的工作原理是_____现象。重力灯的内部结构如图3所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。重力灯利用滑轮系统的目的是_____。如果某一次使用重力灯，将质量为20kg的重物吊起到1.8m的高度释放，重物以2mm/s速度匀速竖直下降，整个过程中可使10只并联的标有“3V、10mA”LED灯正常发光。则整个过程中重物的重力做功_____J（g=10Nkg）；重力灯的能量转化效率为_____。重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：_____。
27．我市南澳风力发电场位于南澳东半岛果老山脉．山巅有风车阵，与蓝天大海，组合成一幅壮丽的南粤山水新风景线（图甲）．风力发电机组主要由风机叶片和发动机组成．
风力发电利用的是风能，风能是清洁的、________（可再生/不可再生）能源． 风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度小，硬度________（选填“大”或“小”）的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强差，而受到向________（选填“上”或“下”）的力使风叶旋转． 风叶产生的动力通过传动系统传递给发电机，利用________原理．实现机械能转化为电能． 某风力发电机的输出功率与风速的关系如图丙所示，由图象得到的下列信息，正确的有哪些______
A．只要有风，机组就能产生电能 B．风速过大，机组不会产生电能
C．风速越大，机组产生的电功率一定越大 D．风速在一定范围内，机组产生的电功率可能不变下表给出了在不同风速下某风机获得的能量：
当风速为5m/s时，这台风机工作1s所产生的电能可供1只“220V 100W”电灯正常工作10s，该风机发电的效率是________．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A. 由题可知，甲乙两容器中都是纯净水，且状态相同，则两杯水的比热容相同，故A错误．
B. 实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；
C. 两杯水的质量相同，吸收相同的热量时，根据△ 可知，两杯水升高的温度相同，故C错误；
D. 由图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，且两杯水的质量相同，根据Q吸=cm△t可知，它们吸收的热量相同，故D正确．
2、C
【解析】
A．图示中的物距大于像距，此时所成的像是倒立缩小的实像，应用是照相机，故A错；
B．要使像变小，就要增大物距，同时缩小像距，故B错；
C．当蜡烛变短时，像会向上移动，故C正确；
D．光屏应选用表面粗糙的白铁板，可以发生漫反射，使不同方向的人都能看到像，故D错．
3、A
【解析】
A．太阳能、风能、是可再生能源，可从自然界不断获得且可重复利用，核能会越用越少属于不可再生能源，故A错误；
B．随着互联网的普及，互联网在生活中的应用越来越广泛，“空中课堂”就是利用了互联网进行远程教学，从而快捷、方便的用于人们的学习，故B正确。
C．节能减排已经成为能源可持续发展的主要手段，由于LED灯具有特殊性，所以被广泛应用于生活当中，LED灯的核心元件发光二极管是由半导体材料制成的，故C正确；
D．电磁波能够传递信息和能量，声波能够传递信息和能量，手机是利用电磁波来传递信息的，倒车雷达用超声波工作的，故D正确。
4、A
【解析】
原子是由位于原子中心的原子核和核外绕核转动的电子组成；原子核由质子和中子组成，质子带正电，中子不带电，电子带负电．故选A．
5、A
【解析】
A．用吸管吸饮料时，口腔内气压小于饮料瓶中的气压，在大气压的作用下，把饮料压入口内，故A符合题意；
B．注射时，医生用力将针筒内的药水推入病人肌肉中，故B不符合题意；
C．用力把图钉钉在墙上，这是手给图钉一个压力的作用，故C不符合题意；
D．液体压强随深度的增加而增大，深水潜水员要穿特制的抗压潜水服，是为了承受更大的水压，不是大气压的作用，故D不符合题意。
6、 (1)69000Pa(2)2760W(3)0.002。
【解析】
(1)货物对叉臂的压力为货物的重
受力面积为叉臂面积0.2m2，则
(2)叉车对货物做的功为：
功率为
(3)柴油机所做的功W＝27600J，根据可得柴油放出的热量
由得燃料的质量
答：(1)货物对叉臂的压强为69000Pa；(2)在整个过程中，叉车对货物做功的功率2760W；(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧0.002千克柴油。
7、B
【解析】
根据题中“如图所示是基本量具的测量结果，其中记录错误的是”可知，本题考查测量工具的读数。使用测量工具首先要认清量程和分度值，按照不同测量工具的读数规则进行分析判断。
【详解】
A．天平测量物体的质量为砝码质量和游码示数之和，在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，被测物体的质量为m=10g2.2g=12.2g，故A读数正确。
B．由图知，电流表选择的是03A量程，对应的分度值为0.1A，此时的示数为1.9A，故B读数错误。
C．在温度计上，10之间有10个小格，一个小格代表1℃，液柱最高处在0℃以下，说明温度低于0℃，为-3℃，故C读数正确。
D．电能表的最后一位是小数，单位是kW•h，因此示数为586.6 kW•h，故D读数正确。
二、填空题（本大题7小题，共21分）
8、甲和乙 甲和丙
【解析】
从甲乙丙三幅图可以看出，甲和乙在相同时间内，振动的周期是相同的，因此它们的振动频率是相同的．所以甲和乙的音调是相同的；甲和丙两种波形的振幅是相同的，因此它们的响度是相同的．
9、倒 变大 20
【解析】
凸透镜的焦距为10厘米，物距为30厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成倒立缩小的实像； 当物距为15厘米时，此时的物距大于一倍焦距小于二倍焦距，根根据凸透镜成像的规律可知，此时成倒立放大的实像．像由缩小的变为放大的，所以在此过程中，其成像的大小逐渐变大；根据凸透镜成像的规律可知，只有物距等于二倍焦距时，才能在光屏上得到等大的实像．故要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜 20厘米处．
10、75% 6
【解析】
由图知，n＝3，忽略绳重和摩擦，拉力F＝（G物+G动），
则提升物体的重力：
G物＝3F﹣G动＝3×20N﹣15N＝45N，
滑轮组的机械效率：
η＝＝＝＝＝×100%＝75%；
拉力端移动的速度：
v＝3v物＝3×0.1m/s＝0.3m/s，
拉力的功率：
P＝＝＝Fv＝20N×0.3m/s＝6W。
11、电动机 电流方向
【解析】
闭合开关，灯泡发光，说明有电流通过灯丝，当用一蹄形磁铁去靠近发光的灯泡的玻璃泡时，灯丝来回振动，则说明了磁场对通电导体有力的作用，电动机是利用这一原理制成；由于照明电路中使用的是交流电，通过小灯泡的电流方向在不断发生变化，故小灯泡的灯丝在磁场中受力是变化的，所以，小灯泡的灯丝会抖动。
12、凝华 放出
【解析】
霜是固体，是由空气中的水蒸气遇冷形成的，气态变为固态的现象叫凝华；凝华是放热过程。
13、热胀冷缩 37. 9 升华 红外线
【解析】
液体温度计是根据液体热胀冷缩的原理工作的；图甲中体温计的分度值是0.1℃，体温计的示数为37.9℃；在使用过程中，固态的胶状物会变为气态，逐渐消失，这是升华现象；红外线温度计是通过接收身体表面辐射出来的红外线来测温的。
14、左 幻灯机 光屏
【解析】
根据凸透镜成像的规律可知，2f＞u＞f，成倒立、放大的实像，为了在光屏上找到烛焰清晰放大的像，应将凸透镜向左移动，使物距变小，像距变大．这一实验现象可以说明幻灯机的成像特点．
若点燃的蜡烛与凸透镜间距小于10cm，即u＜f，成正立、放大的虚像，小红应该在光屏一侧透过凸透镜观察成像．
三、作图题（共7分）
15、略
【解析】
①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；
②O为支点，点O到F1的垂线段就是F1的力臂，如图：
做出杠杆中的最小动力，可以按照以下几个步骤进行
1、确定杠杆中的支点和动力作用点的位置
1、连接支点与动力作用点，得到最长的线段
3、经过动力作用点做出与该线段垂直的直线
4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向．
16、
【解析】
如图所示，用测电笔测试某家庭电路中三条输电线时，只有接触中间那条电线时测电笔的氖管才发光，即说明中间这条线是火线；
对于灯泡来说：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
对于三孔插座来说：三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：
17、
【解析】
画出大小表示10N的标度，然后过物体重心作竖直向下、大小为20N的重力，如图所示：
四、实验题（本大题共5小题，共20分）
18、 6 20 R短路或Rx断路
【解析】
（1）由电路图可知，可以用电压表先测出电源电压，然后再测出电阻两端电压，然后再根据串联电路特点与欧姆定律求出待测电阻阻值，电压表与待测电阻并联，实物电路图如图所示：
（2）由电路图可知，当开关S1、S2闭合时，电压表测电源电压，电压表示数U1=6V，则电源电压U=U1=6V；
当开关S1闭合、S2断开时，电压表测待测电阻两端电压，电压表示数U2=4V，此时电路电流：
I====0.2A，由I=可知，待测电阻阻值：Rx===20Ω．
（3）电压表的示数U1=U2=6V，说明两种情况下，电压表都测电源电压，定值电阻两端电压为零，则电阻R发生短路或Rx断路．
19、 R短路 2.4 右 2 C
【解析】
（1）电源电压为3V，电压表选用小量程与电阻并联，滑动变阻器一上一下连接，根据电路图连接实物图，如下图所示：
（2）闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，说明电路是通路，电压表指针不偏转，可能是R处发生短路；
（3）由图可知，电压表所选量程为0～3V，根据指针位置可知，其示数是2.4V，拆下阻值为10Ω的电阻改换成阻值为2OΩ的电阻．闭合开关，电压表的示数会变大，应增大滑动变阻器的阻值，则应将变阻器滑片向右移动，使电压表的示数不变为2V；
（4）当改用50Ω的电阻时，电路中的电流I==0.04A，滑动变阻器的阻值为：R滑=25Ω，无法使电压表的示数达到实验要求的值，可能由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端达到要求的值，故选C．
20、分子间存在引力 A 煤油 2.5
【解析】
（1）将两个表面光滑的铅块相互紧压后黏在一起说明分子之间存在引力；
（2）①根据题意可知，加热质量相等的煤油和水，吸收的热量相同，升高的温度不同，因此该实验是采用吸收相同的热量比较升高的温度来探究的，故采用了控制变量法；
②分析表中数据可知，对于质量相等的煤油和水：吸收相等热量，升温较快的是煤油；若使两者升高相同的温度，水加热时间较长，煤油加热时间短，说明水吸收的热量较多，煤油吸收的热量较少。
（3）由图3知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V。
21、 (1) 0.3 1.14 (2) 2 3.8V U1×（） (3) 不亮的灯泡电阻小，分压少，实际电功率太小
【解析】
（1）小宁按图甲正确连接电路，闭合开关后，调节变阻器的滑片，让小灯泡正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分度值是0.02A，电流为0.3A，则小灯泡的额定功率为：P=UI=3.8V×0.3A=1.14W。
（2）实验步骤是：
①闭合开关S1，将S2拨到触点2，移动滑片使电压表的示数为U1=3.8V；
②再将开关S2拨到另一个触点1，保持滑片的位置不动，读出电压表的示数U2；
③在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压为：U0=U2-3.8V，由欧姆定律可求出灯的额定电流：，小灯泡额定功率的表达式为P额= U1×（）。
（3）灯的亮度取决于灯的实际功率，两灯串联时，根据P=I2R，不发光的灯因电阻较小，灯的实际功率较小，故灯不发光；将两灯泡并联时，根据并联电路各支路电压相等，故原来不发光的灯的电压等于电源电压（根据串联电路电压的规律，此时不发光的灯的实际电压大于串联时的实际电压），根据，不发光的功率变大，这个也发光了。
22、 滑动变阻器最大阻值较小 0.25 0.625W 左 35 减小误差
【解析】
(1) ①②根据电路图连接实物图,发现电压表测的是滑动变阻器与Rx两端的电压，显然与实验要求不符，这样不能测出待测电阻两端的电压，修改如图所示；
③闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，说明滑动变阻器最大阻值较小；
(2)由图知：电流表采用量程是0∼0.6A，分度值是0.02A；所以电压U=2.5V，电流I=0.25A；
电阻R消耗的电功率：P=UI=;.
(3)定值电阻R的阻值由25Ω更换为15Ω，因为串联电路电压与电阻成正比，所以电阻两端电压会减小；要保持电压不变，需要将滑动变阻器的电阻也减小。应将滑动变阻器的滑片向左滑动；
当定值电阻R的阻值由25Ω时,电路中的电流：I===0.1A，
滑动变阻器的阻值：R滑= ==35Ω；
(4) 测未知定值电阻的阻值，需多次测量，求平均值以减小误差。
五、计算题（本大题共2小题，共13分）
23、（1）1Ω；（2）6W。
【解析】
（1）正常发光时L的电阻RL==1Ω；
（2）由电路图可知，当闭合开关S1、S2时，灯泡L被短路，电路为R1的简单电路，则R1两端电压等于电源电压为U，且R1的功率P=25W；R1的电阻为：R1=，由图可知，当把S2断开时，R1与L串联，设此时R1两端电压为U1，且R1的功率P'=4W，R1的电阻为：R1=，R1的阻值不变，则：=，变形可得：，解得：，所以U1=U，串联电路的总电压等于各分电压之和，即U=U1+U2，则此时L两端的电压为：U2=U-U1=U-U=U，此时R1的电功率与L的电功率之比为：，则：PL'=P'=×4W=6W。
答：（1）正常发光时L的电阻是1Ω；
（2）此时L的电功率为6W。
24、（1）3Ω（2）37.8J
【解析】
（1）电动机转轴卡住时是纯电阻电路，电流为1A，则电动机线圈的电阻为：R===3Ω，
（2）正常转动时，通过电动机中的电流为0.3A，则电动机正常转动1分钟消耗的电为：
W总=UI′t=3V×0.3A×60s=54J；电动机正常转动1分钟，产生的热量为：Q=I′2Rt=（0.3A）2×3Ω×60s=16.2J，电动机获取的机械能：W机械=W总-Q=54J-16.2J=37.8J。
六、综合能力题（本大题共3小题，共18分）
25、（1）——尖角、毛刺等尖锐品由于尖端面积很小，在相同压力下，压强很大，极易对人体造成伤害。
（2）——防止汽车出现意外时，由于惯性而对乘员造成伤害。
【解析】
试题分析：（1）当压力相同时，如果外部容易接触到的部位有锐边、尖角、毛刺，人受到的压强会较大，很容易对人体造成伤害；（2）如果学生在校车行驶过程中离开座位，汽车行突然刹车，学生由于惯性将会被抛出，从而造成危险，故应该指导学生安全落座、系好安全带；（3）校车超过核定人数，车的质量增大，惯性增大，当以相同速度行驶时，刹车距离更长，从能量上看，超员后，车的能量增大，如果发生意外，破坏了更强，故校车载人不得超过核定的人数，不得以任何理由超员；（4）加油站属于高危险区域，机动车在加油的过程中，可能会因机械故障或者突发因素发生车辆燃烧甚至爆炸事故。由于学生自我保护能力差，紧急逃生、避险能力弱于成年人，因此，校车在运载学生时加油安全风险较大。所以校车驾驶人不得在校车载有学生时给车辆加油。
考点： 压强大小的影响因素，惯性现象的解释
26、电磁感应 省力且改变拉力的方向 360 75% 悬挂的高度有一定的局限性。
【解析】
（1）重力灯的主要构件是直流发电机，发电机的工作原理是电磁感应现象，即闭合电路中的一部分导体切割磁感线时，电路会产生感应电流；
（2）由图可知，该滑轮系统是有一个定滑轮和一个动滑轮组成的滑轮组，既可以省力，又可以改变拉力的方向；
（3）重力所做的功：W=Gh=mgh=20kg×10N/kg×1.8m=360J；
下落时间：t==900s；
10只“3V、10mA”LED灯消耗的电能：W电=10×UIt=10×3V×0.01A×900s=270J；
重力灯的能量转化效率：η=×100%＝75%；
（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。
27、可再生 大 上 电磁感应 B、D 10%
【解析】
风力发电利用的是风能，风能是清洁的、可再生能源．
风机叶片具有质量轻、强度高、耐磨损等性能，所以通常选用密度小，硬度大的复合材料制成；
若叶片位置和风向如图乙所示，叶片上面流速大、压强小；下面流速小，压强大．由于叶片两面空气流速不同产生压强差，叶片受到向上的力使风叶旋转．
风叶产生的动力通过传动系统传递给发电机，利用电磁感应原理．实现机械能转化为电能．
由图丙可知，当风速达到v1时，风力发电机才有电能输出，故A错误．
当风速超过v3时，风力发电机没有电能输出，故风速过大，机组不会产生电能，B正确．
当风速在v2~v3时，机组产生的电功率不变，故C错误，D正确．
综上所述，答案为BD．
（5）当风速为5m/s时，这台风机1s内获得的能量为W=1×104J，1只“220V 100W”电灯正常工作10s所消耗的电能W电=Pt=100W×10s=1000J ，
该风机发电的效率是
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
22
24
26
28
水
20
21
22
23
24
平均风速（m/s）
5
10
15
20
1s内获得的能量（×104J）
1
8
27
64
