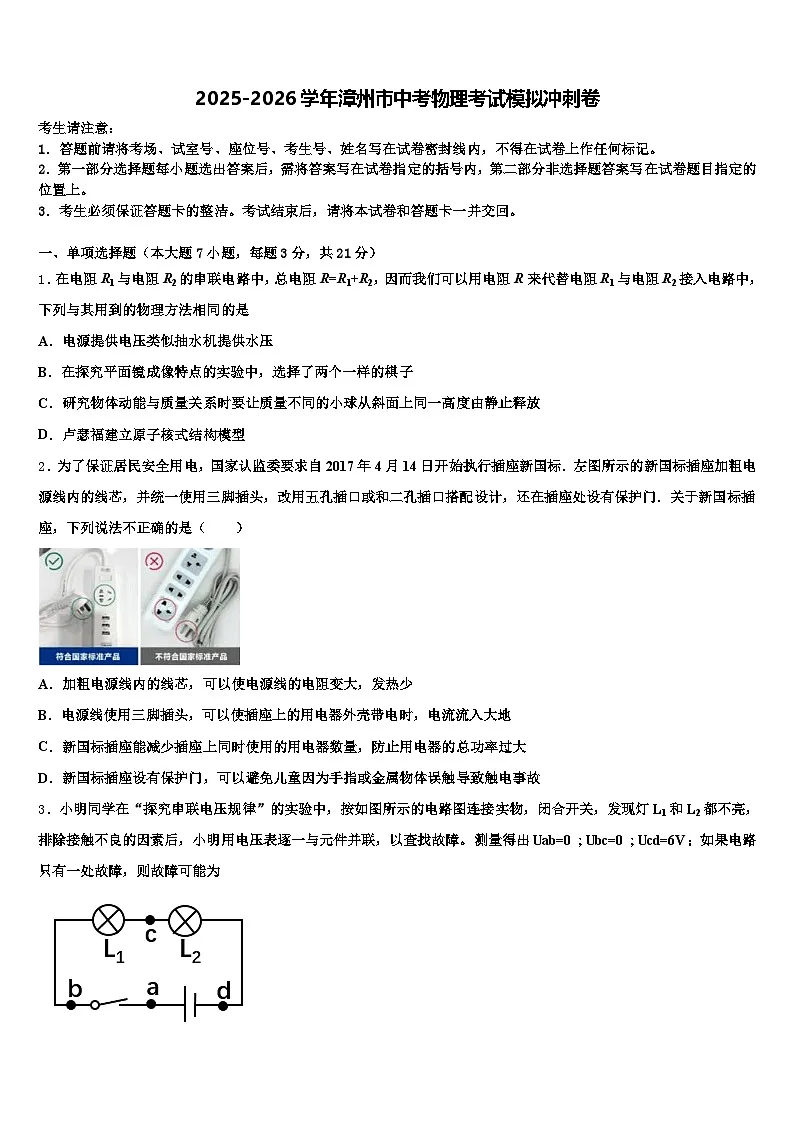

2025-2026学年漳州市中考物理考试模拟冲刺卷（含答案解析）

这是一份2025-2026学年漳州市中考物理考试模拟冲刺卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在电阻R1与电阻R2的串联电路中，总电阻R=R1+R2，因而我们可以用电阻R来代替电阻R1与电阻R2接入电路中，下列与其用到的物理方法相同的是
A．电源提供电压类似抽水机提供水压
B．在探究平面镜成像特点的实验中，选择了两个一样的棋子
C．研究物体动能与质量关系时要让质量不同的小球从斜面上同一高度由静止释放
D．卢瑟福建立原子核式结构模型
2．为了保证居民安全用电，国家认监委要求自2017年4月14日开始执行插座新国标．左图所示的新国标插座加粗电源线内的线芯，并统一使用三脚插头，改用五孔插口或和二孔插口搭配设计，还在插座处设有保护门．关于新国标插座，下列说法不正确的是（ ）
A．加粗电源线内的线芯，可以使电源线的电阻变大，发热少
B．电源线使用三脚插头，可以使插座上的用电器外壳带电时，电流流入大地
C．新国标插座能减少插座上同时使用的用电器数量，防止用电器的总功率过大
D．新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故
3．小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为
A．L1断路
B．L1短路
C．L2断路
D．L2短路

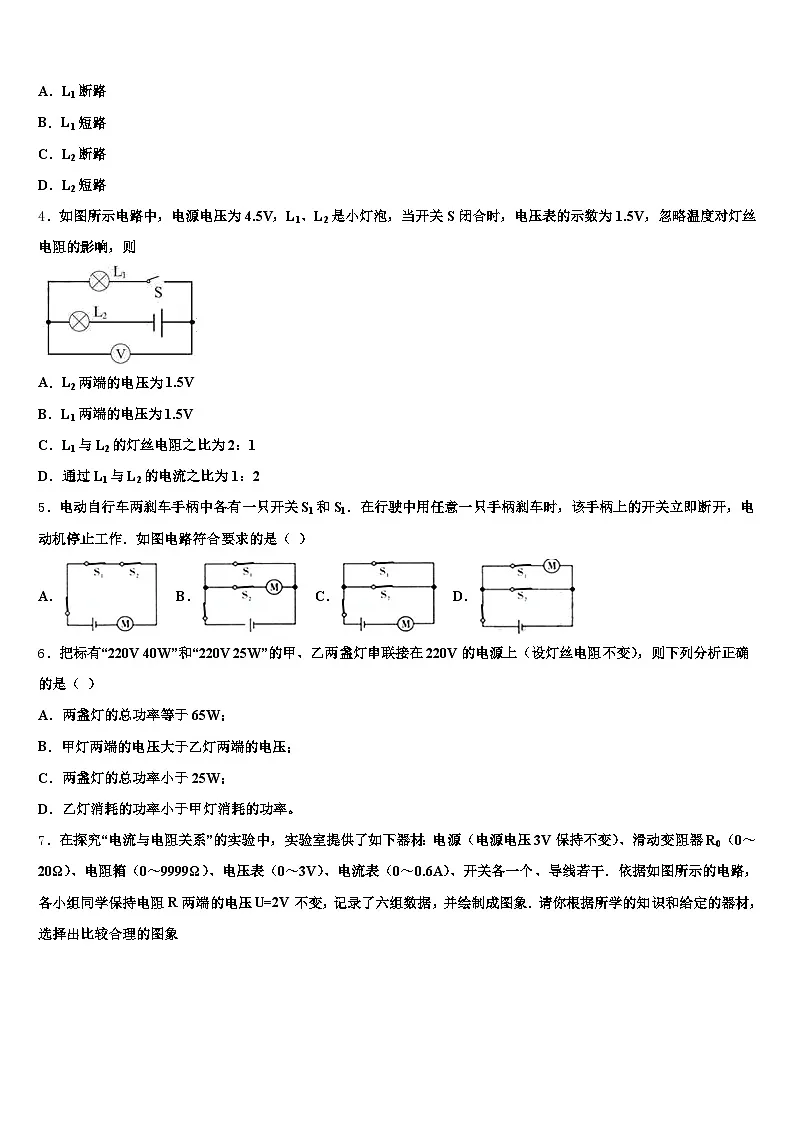

4．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
5．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（ ）
A．B．C．D．
6．把标有“220V 40W”和“220V 25W”的甲、乙两盏灯串联接在220V的电源上（设灯丝电阻不变），则下列分析正确的是（ ）
A．两盏灯的总功率等于65W；
B．甲灯两端的电压大于乙灯两端的电压；
C．两盏灯的总功率小于25W；
D．乙灯消耗的功率小于甲灯消耗的功率。

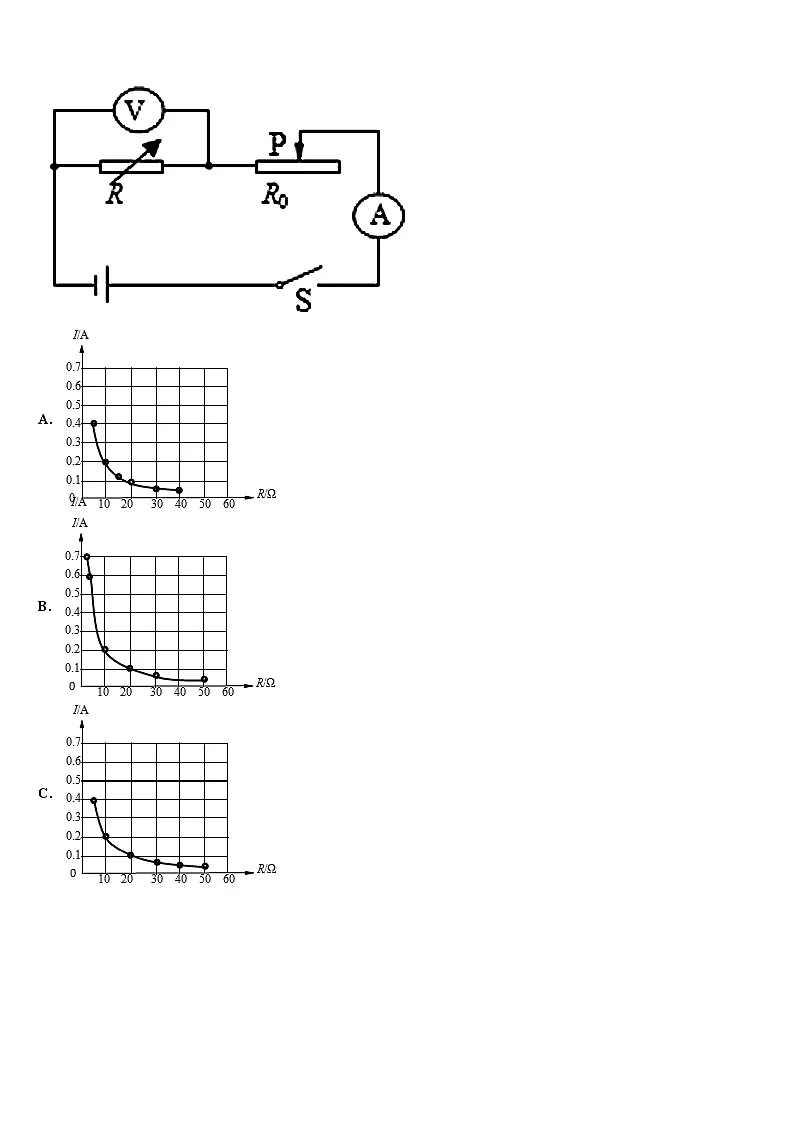

7．在探究“电流与电阻关系”的实验中，实验室提供了如下器材：电源（电源电压3V保持不变）、滑动变阻器R0（0～20Ω）、电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～0.6A）、开关各一个、导线若干．依据如图所示的电路，各小组同学保持电阻R两端的电压U=2V不变，记录了六组数据，并绘制成图象．请你根据所学的知识和给定的器材，选择出比较合理的图象
A．
B．
C．
D．
二、填空题（本大题7小题，共21分）
8．图甲是建筑工地上常见的塔式起重机示意图。这种起重机主要用于房屋建筑施工中物料的竖直或水平输送。
（1）由杠杆的平衡条件可知，塔式起重机的起重量随起吊幅度而变化，起吊幅度越大，起重量_____。
（2）某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的。已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1.5m/s。试求：
①电动机作用在滑轮组上的水平拉力F________；
②这次起吊时滑轮组的机械效率_________。
9．如图所示，工人师傅装修房屋时，用灌水的透明长塑料管检查两个窗台是否在同一水平面，这是利用______原理。请你再列举一个该利用原理的事例：______。
10．P、Q是同一直线上相距10米的两点，甲、乙两物体沿直线分别从P、Q点同时出发，已知甲的速度为1米/秒，则甲的s-t图线为如图中的_____图线（选填“A”或“B”）， 10秒钟甲通过的路程为_____米；若8秒时甲乙相遇，则乙的s-t图线在如图中的_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域．
11．小铭为检验某空调“一晚一度电”的广告的真实性，晚上10点整，断开家里的其他用电器的开关，只让一台该空调工作，此时电能表示数如图甲。第二天早上8点整关闭空调，此时电能表示数如图乙，则该晚实测耗电________度，由此可判断“一晚一度电”的广告词是__________(填“真实”或“不真实”）的。这晚该空调的电功率为________W。

12．如图所示,用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7 N,它的下表面受到水的压力大小为20.5 N,物块受到的浮力大小为_________N,浮力的方向为_________;若物块重为8 N,放手后这个物块将_________(选填“上浮”“悬浮”或“下沉”)．
13．如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，从电流表指针所指的刻度，就可以知道油箱内油面的高度．当油面上升时，电流表的示数______，定值电阻R0两端的电压______．（均选填“变大”、“变小”或“不变”）
14．跳台滑雪比赛时（如图所示），运动员在跳台上的助滑道下滑过程中，运动员的重力势能不断转化为运动员的________能；于台端飞出后，由于运动员具有___________他会在空中继续向前飞行；同时他在空中始终受到竖直向下的_________力作用，因此他最终会落在低处的雪道上。
三、作图题（共7分）
15．图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。请在图乙中画出：①阻力臂l2；②作用在A点的最小动力F1及其力臂l1.
16．在图中的〇里填上适当的电表符号，使之成为正确的电路图。
（____________）
17．木块A静止在水面上，作出它受力的示意图．
四、实验题（本大题共5小题，共20分）
18．13班勤学好问的成喆和赖乐怡同学学习了“研究影响滑动摩擦力大小的因素”的实验后，做了如下实验：同种材质且体积相等、质量都为600g的A、B两个木块，放在一长木板上进行实验，实验中保证水平匀速拉动弹簧测力计，实验过程及结果如图所示．（g取10N/kg）
（1）测量摩擦力大小的依据是________________．
（2）图甲中物体运动的速度大小为v1，图乙中物体运动的速度大小为v2，实验过程中，关于v1和v2的大小，下列说法正确的是_________．
A．v1一定大于v2 B．v1一定小于v2
C．v1一定等于v2 D．v1可以大于、等于或小于v2
（3）图丁中拉动物体A、B一起匀速运动，拉力F的大小为__________N．
（4）比较甲、丙或乙、丁，可以得出：B的表面比A的表面更________________．
（5）在物理学中，我们把两个物体间的滑动摩擦力与压力的比值称为这两个接触面间的“动摩擦因数”，用符号μ表示木块A与长木板间的动摩擦因数大小为_________．已知A、B两个木块之间的动摩擦因数大小为0.4，在如图丁所示实验中，若用拉力F水平向左作用在A上使其位置保持不变，用拉力F4′将B匀速抽出，则拉力F4′的大小为________N（提示：B的上下表面均存在滑动摩擦力）．
19．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
（1）图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
20．在“探究平面镜成像的特点”的实验中，采用_____作为平面镜。如图所示，为了找到虚像的位置，接下来的操作是_____；为比较像与物体到平面镜的距离，应将蜡烛A放在_____位置多次实验（选填“同一”或“不同”），同时发现所成像的大小_____（选填“相同”或“不同”）。
21．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
22．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
五、计算题（本大题共2小题，共13分）
23．如图是家庭常用的电热水壶，其铭牌数据如表所示.若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压.则：
（1）电热水壶正常工作时，其加热电阻的阻值是多大？将一满壶20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]不考虑热量损失，电水壶正常工作时，烧开这壶水需要多长时间？
24．一辆汽车为50km长的新建大桥进行通车测试，如图所示．汽车总质量为1.5t，以100km/h的速度匀速通过大桥，受到的阻力是总重的0.08倍，全程消耗了4kg的汽油．g取10N/kg，求汽车通过大桥；
所需的时间；牵引力所做的功；汽油机的效率．（q汽油=4.6×107J/kg）
六、综合能力题（本大题共3小题，共18分）
25．饮水机是一种常用的家用电器，图甲为饮水机结构剖面图，其加热水槽部分工作原理电路图如图乙所示，其中S是温控开关，R1是加热电阻，R2是定值电阻。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另处于保温状态.请回答下列问题：
当开关S与________接触时，此时饮水机处于保温状态。若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2的阻值____（不考虑温度对阻值的影响，且不计指示灯的阻值）。如图甲控水槽内浮体A与阀门C固定相连，当A恰好浸没时阀门C关闭，A未浸没时C略有下降，桶内水流入控水槽中。己知浮体A的体积为55cm3，阀门C的横截面积为1cm2；浮体A与阀门C共重0.15N，（不计大气压强）。求：
①浮体A浸没时所受浮力为多大？______
②桶内水位的最大高度是多少？__________
26．某实验小组为了探究气缸内气体压强p与缸内气柱长度h的关系，设计了一带有活塞（横截面积S=5cm2）并封闭了气体的密闭金属气缸，如图甲所示．某次实验过程中，活塞缓慢下压，记录数据后绘制出如图乙所示图像．请回答下列问题：

（1）活塞下压过程中，缸内气体质量__________（选填“变小”、“变大”或“不变”）.
（2）当缸内气柱长度h=4cm时，缸内气体对活塞产生的压力为___________ N.
（3）根据图乙可得出的实验结论是：________________
（4）经测量，当缸内气体压强p为1×105Pa时，缸内气体的密度为1.3kg/m3，那么，当缸内气体压强p为5×105Pa时，缸内气体的密度为___________ kg/m3
27．4月15日起，《电动自行车安全技术规范》（也就是市民通称的电动车“新国标”）开始实施．电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱．
下表是某型号电动自行车（如图甲）的相关数据．
（1）电动车中改变车速的控制器类似于实验室中______（填物理实验器材名称）．
（2）如果该电动自行车采用400W•h（瓦时）的大容量电池供电，则其最多能输出的机械能为________J．若这么多的机械能由效率为30%的汽油机提供，则需要燃烧汽油_____kg．（已知本地汽油的热值为4.5×106J/kg）
（3）电动车车速过快，目前已经是引发交通事故的重要原因之一，图乙中所示的图线分别为A、B两不同品牌电动车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象．图中_____（A/B）车的刹车性能较好，你判断的依据是______；
（4）小明骑该车以最大规定速度在水平路面匀速行驶10km．已知小明的质量是40kg，且该电动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图像如图丙所示．则上述骑行过程中克服摩擦力做功的功率为_________W，通过电动自行车的电流为_________A．（g取10N/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
在电阻R1与电阻R2的串联电路中，总电阻R=R1R2，因而我们可以用电阻R来代替电阻R2与电阻R2接入电路中，这里用的物理方法是等效代替法．电源提供电压类似抽水机提供水压，用的物理方法是类比法；在探究平面镜成像特点的实验中，选择了两个一样的棋子，用的物理方法是等效代替法；研究物体动能与质量关系时要让质量不同的小球从斜面上同一高度由静止释放,用的是控制变量法；卢瑟福建立原子核式结构模型，用的物理方法是模型法．故B选项正确，ACD选项错误．
2、A
【解析】
A.加粗电源线内的线芯，可以使电源线的电阻变小，发热少，故A错误，符合题意；
B.电源线使用三角插头，三角插头的最上面的长一点的脚是接地线，如果漏电，插座上的电器外壳的电会通过地线流入大地，保护人体安全，故B正确，不符合题意；
C.新国标插座只有一个五孔插头，能减少插座上同时使用的用电器数量，防止用电器的总功率过大，故C正确，不符合题意；
D.新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故，更加安全，故D正确，不符合题意．
故选A．
3、C
【解析】
如果电路只有一处故障，分别分析如下：
A. 若L1断路，电压表并联在bc两点间时，应该有示数，故A错误；
B. 若L1短路，则L2应该会发光，故B错误；
C. 若L2断路，电压表并联在cd两点间时，电压表两端到电源两极是通的，所以电压表有示数，电压表连接在ab、bc两点间时，因为L2断路，电压表无示数，即电路故障为L2断路，故C正确；
D. 若L2短路，则则L1应该会发光，故D错误；
故选C。
重点是根据欧姆定律判断电路故障，要理解电压表与断路的灯泡并联时，电压表实际串联在电路中，由于电压表的电阻很大，所以另一灯不会亮，但电压表有示数且接近电源电压。
4、B
【解析】
由图可知：当开关S闭合时，灯泡L1、L2串联，则通过的电流之比为1:1，
电源电压为：
U=4.5V，
电压表的示数为：
U1=1.5V，
则L2两端电压：
U2=U－U1=4.5V－1.5V=3V
L1与L2的灯丝电阻之比为1:2，
故ACD错误，B正确．
5、A
【解析】
由题意可知，开关S1和S1串联接在电路中，共同控制电动机的工作，故A符合题意，BCD不符合题意．故选A．
6、C
【解析】
A．两灯功率不是额定功率，所以总功率不是两灯额定功率之和，故A错；
，
，
B D．因为串联电流相等，甲灯电阻小，所以电压也小，消耗的功率也小，故B、D错；
C．此时电路电流：
，
两盏灯的总功率：
，
故C正确；
故选C。
7、A
【解析】
在探究“电流与电阻关系”的实验中，依据如图所示的电路，各小组同学保持电阻两端的电压不变，为：
U，
根据串联电路分压的特点，滑动变阻器两端的电压保持不变，为：
，
由于串联电路的电流相等，即定值电阻中通过的电流与滑动变阻器中通过的电流相等，则
，
即
；
AD．当滑动变阻器取最大阻值时，即时，
，
所以定值电阻最大值只能取40．由欧姆定律可知，当电压一定时，导体中的电流与导体的电阻成反比，故D错误，A正确．
BC．当时，，滑动变阻器（0~20）满足不了要求，故BC错误；
故选A．
二、填空题（本大题7小题，共21分）
8、越小 2×104N 75%
【解析】
（1）由杠杆的平衡条件F1L1＝F2L2（动力×动力臂＝阻力×阻力臂）可知，当动力与动力臂不变时，阻力与阻力臂成反比，即阻力臂越大，阻力越小；阻力臂越小，阻力越大。本题中动力与动力臂不变，则起吊幅度越大，起吊重量越小；
（2）①由图可知，绳子运动速度为物体运动速度的2倍，则由W=Fs可得：F======2×104N。
②机械效率为：η＝×100%＝×100%＝×100%＝×100%＝75%。
9、连通器 茶壶
【解析】
由于塑料软管中装有水，管子两端开口，并且相连通，因此当管中的水静止时，管两端的水面一定相平，这利用的是连通器的结构特征。生产和生活中利用连通器原理的例子很多，如茶壶、船闸、过路涵洞等。
10、A 10 Ⅰ或Ⅲ
【解析】
A图线的速度：，B图线的速度：所以A是甲的图象；10秒钟甲通过的路程： ；8秒时甲通过的路程：，如果甲在乙前面10m，8秒时甲乙相遇，v乙>v甲，则乙的s-t图线在Ⅰ区域，如果乙在甲前面10m，8秒时甲乙相遇，v乙F浮，所以放手后，这个物块将下沉．
（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．
13、变大 变大
【解析】
由图示可知，定值电阻与滑动变阻器是串联的，当油面上升时，浮子会上移，此时杠杆右端的指针会向下滑动，变阻器连入电路的电阻变小，电路的总电阻变小，由于总电压不变，所以电流变大，电流示数会变大，根据欧姆定律可知，定值电阻R0两端的电压也变大．
14、动 惯性 重
【解析】
跳台滑雪比赛时，运动员在跳台上的助滑道下滑过程中，运动员的质量不变，高度减小，速度增大，运动员的重力势能减小，动能增大，故该过程是重力势能转化为动能的过程；运动员于跳台端飞出后，运动员能继续向前运动，是由于运动员具有惯性；运动员在空中始终受到竖直向下的重力作用，因此他最终会落在低处的雪道上。
三、作图题（共7分）
15、
【解析】
①反向延长阻力F2的作用线，然后过支点O作出F2作用线的垂线，即为阻力臂l2；
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OA为最长动力臂l1，动力的方向应该向下。过点A作垂直于OA向下的带箭头的垂线段，为最小动力F1的示意图。如图：
16、
【解析】
在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与用电器并联；由电路图可知，左面的圈与电源并联，一定是电压表；中间的圈与后面的电阻串联，一定是电流表；右面的圈与电阻并联，一定是电压表。如图所示：
17、
【解析】
试题分析：力的示意图将力的大小、方向和作用点标注在图中．由状态分析受力情况，因为木块A静止在水面上，受到重力和浮力的作用是一对平衡力，大小相等，方向相反；重力作用点在重心，方向竖直向下画，浮力作用点在重心，方向竖直向上画，标出符号G和F，注意两个力的长度相等．
考点：力的示意图
四、实验题（本大题共5小题，共20分）
18、二力平衡 D 4.4 粗糙 0.3 6.8
【解析】
（1）木块做匀速直线运动，所以木块处于平衡状态，根据二力平衡条件可知，摩擦力与测力计的拉力是一对平衡力，它们大小相等；
（2）滑动摩擦力大小与压力大小和接触面的粗糙程度有关，与物体运动速度无关，所以甲图中物体运动的速度v1可以大于、等于或小于乙图中物体运动的速度v2，故选项D正确；
（3）由于木块A、B材质、体积、质量都相同，由图可知乙图中摩擦力的大小是甲图中摩擦力的2倍，所以丁图中摩擦力大小应是丙图中摩擦力的2倍，即拉力F大小为2.2N×2=4.4N；
（4）通过比较甲、丙或乙、丁，可以看出F3>F1，F4>F2，说明B的表面比A的表面更粗糙；
（5）木块A对接触面的压力F=GA=0.6kg×10N/kg=6N，木块A与长木板间的动摩擦因数大小是：==0.3；因为A、B两个木块之间的动摩擦因数大小为0.4，所以AB间的摩擦力为f1=0.4×6N=2.4N，图丁中B与木板间的摩擦力f2=4.4N，所以F4′=f1+f2=2.4N+4.4N=6.8N．
19、B 左 凹 A
【解析】
（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
20、玻璃板在A蜡烛一侧观察A蜡烛像的位置，在玻璃板另一侧移动B蜡烛，直到蜡烛B像点燃似的不同相同
【解析】
在“探究平面镜成像的特点”的实验中，应采用玻璃板作为平面镜，这样便于确定像的位置。为了找到虚像的位置，接下来的操作是在A蜡烛一侧观察A蜡烛像的位置，在玻璃板另一侧拿一支未点燃的B蜡烛移动B，直到蜡烛B像点燃似的此处即A的像；为比较像与物体到平面镜的距离，应将蜡烛A放在不同位置多次实验（选填“同一”或“不同”），同时发现所成像的大小相同。
21、木块在水平面上移动的距离 转换 甲乙 物体的质量一定时，速度越大，动能越大 物体的速度一定时，质量越大，动能越大 重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
22、B 左 凹 A
【解析】
（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
五、计算题（本大题共2小题，共13分）
23、（1）24.2Ω（2）5.04×105J （3）4.2min
【解析】
⑴由 得加热电阻的阻值：；
⑵根据 得， ，一标准大气压下沸点为100℃ ，水需要吸收的热量：；
⑶由题干可确定： ， P实=P额，根据 得，所需时间：.
24、（1）0.5h；（2）6×107J；（3）32.6%
【解析】
试题分析：（1）由v=可得，所需的时间：t===0.5h；（2）汽车总质量m=1.5t=1.5×103kg，汽车的总重力G=mg=1.5×103kg×10N/kg=1.5×104N，汽车受到的阻力是总重的0.08倍，即f=0.08G=0.08×1.5×104N=1.2×103N，因为匀速通过大桥，所以牵引力F=f=1.2×103N，牵引力所做的功W=Fs=1.2×103N×5×104m=6×107J；（3）汽油完全燃烧放出的热量Q=mq=4kg×4.6×107J/kg=1.84×108J，汽油机的效率η=×100%=×100%≈32.6%．
【考点定位】热量的计算；速度公式及其应用；功的计算
六、综合能力题（本大题共3小题，共18分）
25、b 132Ω 0.55N 0.4m
【解析】
（1）由图乙知，S接a时，R1与红灯串联；S接b时，R1、R2、绿灯串联。不计指示灯的阻值，所以S接b时，电路中电阻大，电压一定时，由P=可知此时电路消耗功率较小，此时为保温状态；则S接a时为加热状态；
（2）S接a时为加热状态，加热时加热管的功率为550W，R1的阻值：R1= =88Ω，S接b时为保温状态，R1和R2串联，此时加热管的功率为88W（即R1的功率为88W），电路中电流：I=I1==1A，
由欧姆定律可得：R1+R2==220Ω，
所以R2=220Ω-88Ω=132Ω；
（3）①浮体A完全浸没时受到的浮力：F浮=ρ水V排g=1.0×103kg/m3×55×10-6m3×10N/kg=0.55N；
②浮体A受力平衡，即水对C的压力、A和C总重力以及浮力平衡，所以有：F压+G=F浮，则F压=F浮-G=0.55N-0.15N=0.4N，所以阀门C受到水的压强：p==4×103Pa，水的深度：h==0.4m。
26、不变 125 缸内气体压强与长度成反比 6.5
【解析】
(1)气缸是封闭的，当活塞向下压，由于气缸内的气体含量并没有发生变化，所以它的质量并不发生改变；
(2) 当缸内气柱长度h=4cm时，由图读出压强是2.5×105Pa，缸内气体对活塞产生的压力为：F=pS=2.5×105Pa×5×10-4m2=125N；
(3) 由图象可得：一定质量的气体，温度不变时，Ph乘积为一定值，即压强与气缸内气体的长度成反比；
(4)由图乙可知，当气体压强p=1×105Pa时，对应的缸内气体的长度为h1=10cm，
所以气缸内气体的体积为：V1=Sh1，
气缸内气体的质量为：m=ρ1V1=ρ1Sh1，
由图乙可知，当气体压强p=5×105Pa时，对应的缸内气体的长度为h2=2cm，在此过程中气体的质量不变，所以m=ρ2V2=ρ2Sh2，所以ρ1Sh1=ρ2Sh2，
则：．
27、变阻器 1.08×106 0.8 A 相同速度A的刹车距离更短 200 5.56
【解析】
(1)电动车中改变车速的控制器相当于实验室中的滑动变阻器，它和电动机应该串联在一起使用，从而起到调节电流的作用．
(2)知道电动机的最大容量W电=400W⋅h=0.4kW⋅h=0.4×3.6×106J=1.44×106J
电能转化为的机械能：
W机械能=W电×75%=1.44×106J×75%=1.08×106J；
由η=和Q放=mq可得：
需要汽油m= = ==0.8kg，
(3)由图可知，车速相同时，A实际刹车距离s比B的短，说明其刹车性能较好；
(4)小明骑该车以最大规定速度在水平路面匀速行驶，运动的路程是水平方向的，重力方向是竖直向下，所以在竖直方向没有通过的距离，则重力没有做功，也就是重力做的功为0；
小明和车总质量：
m=40kg+40kg=80kg，
根据图象可知总质量为80kg时的摩擦阻力f=20N，
根据表格可知最大车速v=36k/h=10m/s，
则最大功率P=fv=20N×10m/s=200W；
消耗电功率：
P电= =，
由P=UI可得：
I===5.56A．
额定电压
220V
额定加热功率
2000W
容 量
1.5L
频 率
50Hz
质量m/kg
40
行驶过程中轮胎与地面接触的总面积S/m2
8×10-3
电能转化为机械能的效率η
75%
工作电压U/V
48
规定最大行驶速度v/km•h-1
≤36
