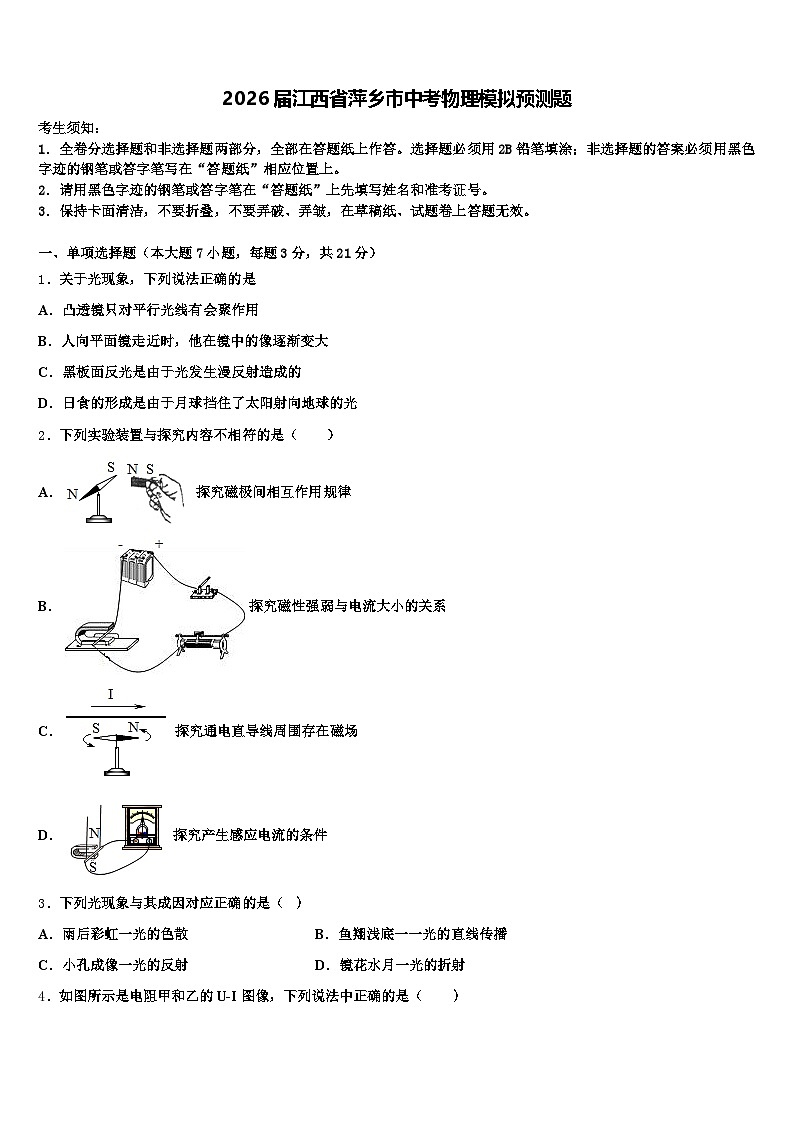

2026届江西省萍乡市中考物理模拟预测题（含答案解析）

这是一份2026届江西省萍乡市中考物理模拟预测题（含答案解析），共18页。试卷主要包含了下列做法中，错误的是，下列有关光现象的说法，正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．关于光现象，下列说法正确的是
A．凸透镜只对平行光线有会聚作用
B．人向平面镜走近时，他在镜中的像逐渐变大
C．黑板面反光是由于光发生漫反射造成的
D．日食的形成是由于月球挡住了太阳射向地球的光
2．下列实验装置与探究内容不相符的是（ ）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场
D．探究产生感应电流的条件
3．下列光现象与其成因对应正确的是（ ）
A．雨后彩虹一光的色散B．鱼翔浅底一一光的直线传播
C．小孔成像一光的反射D．镜花水月一光的折射

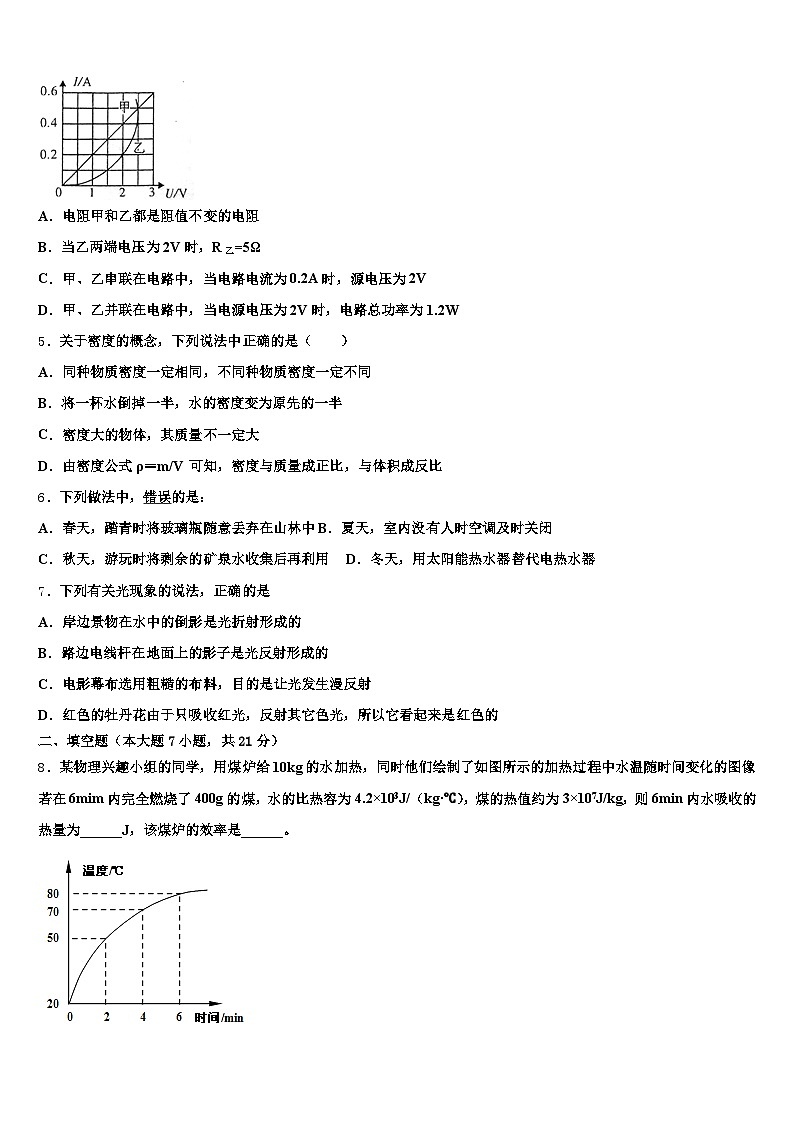

4．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
5．关于密度的概念，下列说法中正确的是（ ）
A．同种物质密度一定相同，不同种物质密度一定不同
B．将一杯水倒掉一半，水的密度变为原先的一半
C．密度大的物体，其质量不一定大
D．由密度公式ρ＝m/V 可知，密度与质量成正比，与体积成反比
6．下列做法中，错误的是：
A．春天，踏青时将玻璃瓶随意丢弃在山林中B．夏天，室内没有人时空调及时关闭
C．秋天，游玩时将剩余的矿泉水收集后再利用D．冬天，用太阳能热水器替代电热水器
7．下列有关光现象的说法，正确的是
A．岸边景物在水中的倒影是光折射形成的
B．路边电线杆在地面上的影子是光反射形成的
C．电影幕布选用粗糙的布料，目的是让光发生漫反射
D．红色的牡丹花由于只吸收红光，反射其它色光，所以它看起来是红色的
二、填空题（本大题7小题，共21分）
8．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图像若在6mim内完全燃烧了400g的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg，则6min内水吸收的热量为______J，该煤炉的效率是______。

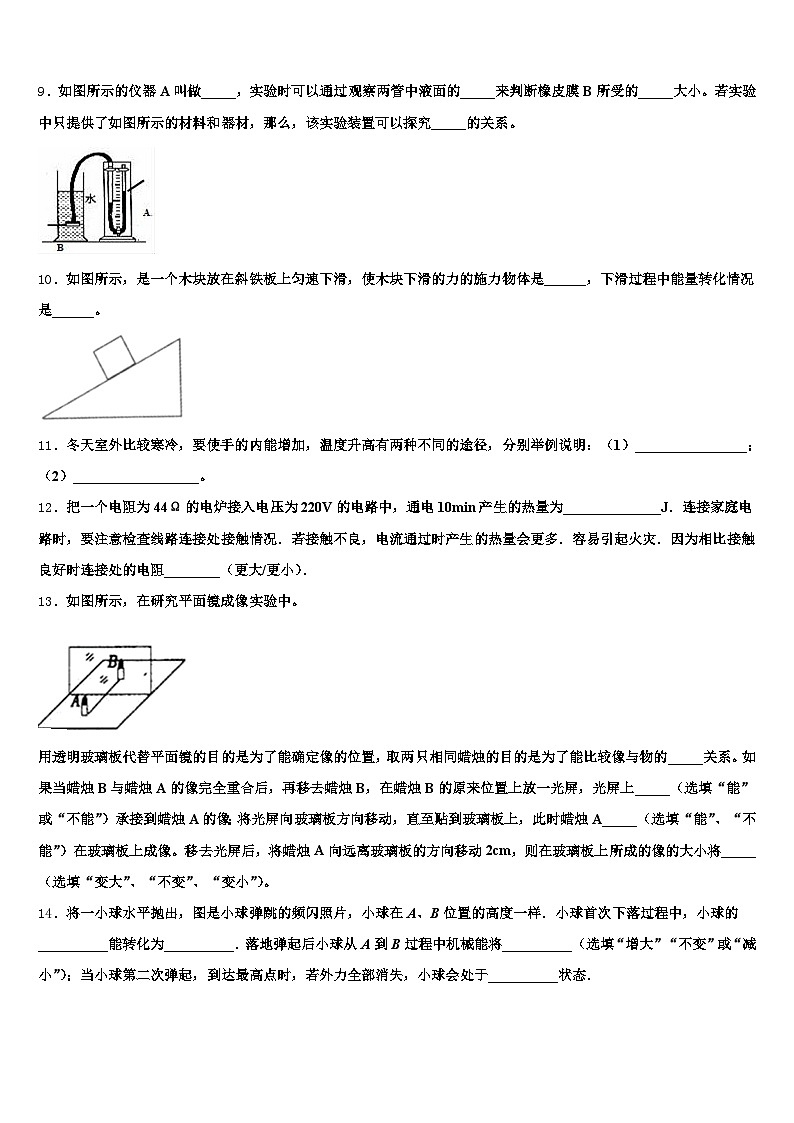

9．如图所示的仪器A叫做_____，实验时可以通过观察两管中液面的_____来判断橡皮膜B所受的_____大小。若实验中只提供了如图所示的材料和器材，那么，该实验装置可以探究_____的关系。
10．如图所示，是一个木块放在斜铁板上匀速下滑，使木块下滑的力的施力物体是______，下滑过程中能量转化情况是______。
11．冬天室外比较寒冷，要使手的内能增加，温度升高有两种不同的途径，分别举例说明：（1）________________；（2）__________________。
12．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
13．如图所示，在研究平面镜成像实验中。
用透明玻璃板代替平面镜的目的是为了能确定像的位置，取两只相同蜡烛的目的是为了能比较像与物的_____关系。如果当蜡烛B与蜡烛A的像完全重合后，再移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上_____（选填“能”或“不能”）承接到蜡烛A的像；将光屏向玻璃板方向移动，直至贴到玻璃板上，此时蜡烛A_____（选填“能”、“不能”）在玻璃板上成像。移去光屏后，将蜡烛A向远离玻璃板的方向移动2cm，则在玻璃板上所成的像的大小将_____（选填“变大”、“不变”、“变小”）。
14．将一小球水平抛出，图是小球弹跳的频闪照片，小球在A、B位置的高度一样．小球首次下落过程中，小球的__________能转化为__________．落地弹起后小球从A到B过程中机械能将__________（选填“增大”“不变”或“减小”）；当小球第二次弹起，到达最高点时，若外力全部消失，小球会处于__________状态．
三、作图题（共7分）
15．用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
（________）
16．如图S是发光点，S′是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线．
17．如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．
四、实验题（本大题共5小题，共20分）
18．如图所示是“探究物体动能的大小与什么因素有关”的实验装置。实验中，让同一个钢球从斜面上的不同高度由静止滚下，碰到同一木块。
实验中，让同一个钢球从斜面上的不同高度由静止滚下，是为了探究钢球动能的大小与其_____的关系。实验中，通过观察_____来判断钢球动能的大小。如果水平面是光滑的，木块受到钢球撞击后将做_____。
19．王同学想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“20Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．
（1）闭合开关前，滑动变阻器的滑片应该滑动到最______（选填“左”或“右”）端，这样做的目的是______．
（2）他闭合开关后，又立即断开了开关，否则会损坏______（选填“灯泡”、“电流表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线．
（__________）
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为______（选填“电压”或“电流”）．
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是______．
（6）取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是______
A．1.5V B .2V C D .3V
20．小明同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图所示．
（1）你认为探究“不同燃料燃烧的放热能力”应选用_________组器材（选填“甲”、“乙”）．
（2）除了图中已经呈现的器材，还需要用到其它测量工具．你认为两个实验都还要用到的其它测量工具是_______________；
（3）_________（选填“甲”、“乙”）组实验是通过升高的温度来反映物质吸收热量的多少
21．小华用如图所示装置探究滑轮组的机械效率，实验数据记录如下：
（1）实验中要竖直向上_____拉动弹簧测力计，使物体升高。第3次实验测得滑轮组的机械效率为_____。分析以上实验数据，可以得出如下结论：同一滑轮组的机械效率与_____有关。
22．小明用如图甲所示的装置探究滑动摩擦力大小跟压力大小的关系。
实验时，木块放在水平木板上，用弹簧测力计水平拉动木块做_____运动，因为此时的拉力和滑动摩擦力是一对_____力，所以弹簧测力计的示数就是滑动摩擦力的大小、若实验中弹簧测力计的指针位置如图甲所示，则滑动摩擦力的大小是_____。分析图乙的图象可知：当接触面的粗糙程度相同时，滑动摩擦力的大小跟压力的大小成_____。实验结束后，小明提出问题：物体在斜面上滑动时，摩擦力该如何测量？他想到了如下的实验方案：
如图丙所示，用弹簧测力计将重为5N的木块匀速直线拉上斜面，读出弹簧测力计的示数为3.6N，则木块在斜面上受到的滑动摩擦力为3.6N．你认为这种方法是_____（选填“正确”或“不正确”）。理由是_____。
五、计算题（本大题共2小题，共13分）
23．盛有液体的圆柱形容器置于水平桌面上，如图（甲）所示，容器对桌面的压强为；用细线拴一金属球，将金属球浸没在液体中，如图（乙）所示，容器对桌面的压强为；将细线剪断的，金属球沉到容器底部，如图（丙）所示，容器对桌面的压强为。已知容器的底面积为，液体的密度为，求：
金属球的重力；金属球的密度.
24．图甲是某电吹风机的工作原理图，开关可置于1、2、3三个档位．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
当开关S置于图甲中的2档位，电吹风可以吹出凉风，此时功率为500W，求电路中的电流．假设电热丝在最大发热功率下工作1min，产生的热量是多少？此时电吹风的功率多大？
六、综合能力题（本大题共3小题，共18分）
25．人们对自我保健越来越关注．图甲为某品牌足浴盆及相关参数．其内部电路可分为工作电路和控制电路两部分（如图乙所示）．闭合总开关S，当足浴盆有水注人到一定量时压控开关S1，S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式．
图乙的工作电路中，处于保温状态时，工作的电阻是_____．压控开关S1的作用是防止_____，达到保护电路的目的．控制电路中电磁铁线圈的电阻为100欧，为电磁铁供电的电池电压为6伏，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示．当线圈中的电流大于或等于20毫安时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的_____．求R2的阻值___________在一次使用过程中，加热时间为5分钟，保温时间为20分钟，则整个过程中消耗了多少电能？____--
26．如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。
（1）红色指示灯L的电阻比发热体R的电阻要____（选填“大”或“小”）得多；若热水袋内水的初温为时，发热体R在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（）
27．用电热紫砂罐炖汤，由于能控制炖汤的温度，所以不仅炖出的汤味道香醇，而且节约能源．这是因为开关S2在汤的温度达到沸点时能自动断开，而S1仍然闭合维持小火炖煮，如图所示，图中L为指示灯，R1为限流电阻，R2、R3为加热电阻，其阻值均为48.4Ω．
如果没有电阻R1，将会有什么故障?求工作时的电热紫砂罐在汤沸腾前、后发热体的电功率.在设计时,若指示灯可在“6V 0.2A”普通灯泡和“6V 10mA”的发光二极管中任意选一种，你认为选哪种合适？并说明理由．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
凸透镜对任何光线都有会聚作用，故A错误；平面镜所成的像与物大小相等，故人向平面镜走近时，他在镜中的像不变，故B错误；当黑板表面太光滑，光射到这里发生了镜面反射，反射光线朝着同一方向射出，反射光线方向的同学看不清黑板上的字，这就是黑板反光问题，故C错误；光在同一种均匀介质中是沿直线传播的，故日食的形成是由于月球挡住了太阳射向地球的光导致的，故D正确，故选D．
2、B
【解析】
A．据小磁针偏转的情况可以判断磁极间的作用规律，故不符合题意；
B．该实验是探究电磁铁磁性的强弱与线圈的匝数的关系，即电流一定时，匝数多的磁性强，故错误，但符合题意；
C．据奥斯特实验可知，通电导线周围存在着磁场，故不符合题意；
D．此时是闭合电路，且导体做切割磁感线运动，故能产生电流，故不符合题意．
故选B．
3、A
【解析】
分析：A、用光的色散的知识解释；
B、用光的折射的知识解释；
C、用光的直线传播的知识解释；
D、用光的反射的知识解释．
解答：A、雨后彩虹：是光的色散形成的，故A正确；
B、鱼翔浅底：是光的折射造成的，故B错误；
C、小孔成像是光的直线传播造成的，故C错误；
D、镜花水月是光的反射形成的虚像，故D错误．
故选A．
【点睛】本题难度不大，解答时要分析各种现象的成因．
4、D
【解析】
A．因为甲图象为正比例函数，因此图象中对应电压和电流值的比值不变，故甲为定值电阻；而乙图象中的电压和电流值的比值时刻在发生变化，故电阻乙不是定值电阻；
B．从图象中可以看出，当乙电阻两端电压为2V时，对应的电流为0.2A，因此此时乙的阻值：R===10Ω；
C．当通过甲、乙中的电流为0.2A时，从图形中可以看出，此时甲、乙两端的电压值分别为1V、2V，由于甲、乙为串联，因此电源电压为3V；
D．当甲、乙两端的电压为2V时，从图象中可以看出，此时通过甲、乙的电流分别为0.4A、0.2A，由于甲、乙并联，因此电路总功率：P=UI=2V×（0.4A+0.2A）=1.2W．
5、C
【解析】
A、同种物质密度在温度变化时，由于热胀冷缩也会变化，且不同物质的密度一般不同，但也有特殊情况，例如：酒精和煤油的密度相同，故A错误；
BD、密度是物质本身的一种特性，与物体的质量和体积无关，故一杯水倒掉一半，水的密度不变，故BD错误；
C、根据密度变形公式可知，在体积不确定的情况下，密度大的物体质量不一定大．故C正确．
故选C．
理解密度是物质本身的一种特性，密度大小跟物质种类和状态有关，跟体积大小，质量大小都没有关系．
6、A
【解析】
A．春天，相对来说空气比较干燥，若把玻璃瓶随意丢弃在山林中，玻璃瓶就相当于一个凸透镜对光线有会聚作用，当阳光强烈时容易引发山林火灾，故A错误；
B．夏天，从节约能源方面来说，室内没人时应及时关闭空调，避免浪费电能，故B正确；
C．秋天，游玩时将剩余的矿泉水收集再利用，一方面可以避免瓶中水对光线会聚发生火灾，另一方面也可以节约用水，故C正确；
D．冬天，太阳能热水器只要做好防冻措施，就可以正常使用，不但节约能源，而且环保，故D正确．
7、C
【解析】
A、平静的水面上有岸边景物的倒影，是由于岸边景物在水面上成的像，是平面镜成像，属于光的反射现象，故A错误。
B、路边电线杆在地面上的影子是光的直线传播形成的。故B错误。
C、放映电影的银幕用粗糙的幕布，为了使光射到粗糙的幕布上时发生漫反射，以便观众从各个方向都能看到银幕上的像。故C正确。
D、红色的牡丹花吸收其它所有颜色的光只反射红光，红光反射到我们眼睛，所以我们看到牡丹花是红色的，故D错。
二、填空题（本大题7小题，共21分）
8、2.52×106 21%
【解析】
水吸收的热量：Q吸=cm水（t-t0）=4.2×103J/（kg•℃）×10kg×（80℃-20℃）=2.52×106J，
煤完全燃烧产生的热量：Q放=m煤q=0.4kg×3×107J/kg=1.2×107J，
该煤炉的效率：η==21%。
9、U型管压强计高度差压强液体内部压强大小与方向或深度
【解析】
观察图象可知该仪器的名称为：U型管压强计；
当有压力作用在U形管压强计的橡皮膜上时，两管中液面将不在同一水平线上并会出现一个高度差，而且橡皮膜所受的压强越大，压强计中液面的高度差就越大，因此它可以通过两管中液面的高度差来表示橡皮膜所受的压强大小；
观察实验中提供的材料和器材，可以控制金属盒所处深度不变，改变金属盒的方向，探究液体内部压强大小与方向的关系；
也可以控制金属盒的方向不变，改变金属盒所处深度不变，探究液体内部压强大小与深度的关系。
10、地球 机械能转化为内能
【解析】
木块在斜面上匀速下滑，使木块下滑的力是物体的重力，因此其施力物体是地球； 木块下滑时，克服摩擦力做功，将机械能转化为内能。
11、搓搓手 慢慢给手上哈气
【解析】
改变物体内能有两种方式：做功和热传递，所以要使手的内能增加，温度升高，可以有两种不同的途径，一是搓搓手，即利用做功的方法；二是慢慢给手上哈气，利用热传递的方法。
12、6.6×105 更大
【解析】
（1）电炉通电10min产生的热量：
（2）连接处接触不良时，会使该处的电阻增大，由焦耳定律的公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，所以，电流经过线路连接处时产生的热量增多，容易引起火灾．
13、大小 不能 能 不变
【解析】
为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板。
选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小。
光屏能接收到实像，但接收不到虚像，因为平面镜成的是虚像，所以移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上不能承接到蜡烛A的像。
将光屏向玻璃板方向移动，直至贴到玻璃板上，此时蜡烛A 能在玻璃板上成像。移去光屏后，将蜡烛A向远离玻璃板的方向移动2cm，根据物与像大小相等，跟距离无关，则在玻璃板上所成的像的大小将不变。
14、重力势 动能和内能 减小 匀速直线运动
【解析】
小球首次下落过程中，高度减小，重力势能增大，速度变大，动能增大，小球的重力势能转化为动能，还有一部分重力势能克服空气摩擦阻力转化为内能；落地弹起后小球从A到B过程中克服空气阻力做功，一部分机械能转化为内能，故机械能将减小；当小球第二次弹起，到达最高点时，向上速度为0，而水平速度不为0，此时若一切外力都消失，根据牛顿第一定律可知，小球将做水平方向的匀速直线运动．
三、作图题（共7分）
15、
【解析】
首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如图所示：
16、
【解析】
连接S、S′，根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS’的中垂线上，作出平镜面后，光线SP与平面镜相交于点O，即为入射点，连接S'与入射点O，画出反射光线即可．如图所示：
17、
【解析】
将A、B两条光线反向延长相较于S’，则S’即光源S在平面中的像。连接SS’，取中点并过中点作SS’连线的垂线即为平面镜的位置。平面镜与A、B光线的交点即为入射点，最后连接光源S与两入射点即为入射光线，并标上箭头表示光的传播方向。如图：
四、实验题（本大题共5小题，共20分）
18、速度 木块在水平面上移动的距离 匀速直线运动
【解析】
（1）让同一钢球从同一斜面的不同高度由静止开始释放的目的是：使钢球到达斜面底部时的速度不同；这是为了探究钢球动能大小与其速度关系。
（2）钢球从斜面上滚下来撞击木块，钢球的动能越大，则木块在水平面上移动的距离就越远，所以判断钢球动能大小的依据是木块在水平面上移动的距离。
（3）如果水平面是光滑的，木块运动时不受摩擦力作用，木块受到钢球撞击后将做匀速直线运动。
19、右 保护电路 电压表 电流 0.7W A
【解析】
（1）闭合开关前，滑动变阻器的滑片应该滑动到阻值最大处的最右端，可以保护电路；
（2）电源为三节新干电池串联，电源电压为4.5V；原电路中，电压表串联在电路中，电流表将灯短路，电路中几乎没有电流，电压表（量程为0-3V）测电源电压，故他闭合开关后，又立即断开了开关，否则会损坏电压表；
（3）电流表应串联在电路中，电压表应与灯并联，改正后如下图所示：

（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高，由U=IR可知，灯泡电压的变化量大于电流的变化量，如图所示，所以可以判断图象的横坐标为电流；
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，电流选用小量程，大小为0.28A，则小灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（6）探究电流与电阻的关系，应控制电阻两端的电压一定（即电压表示数不变），
设电压表示数为U′，根据串联电路电压的规律可知，变阻器的电压为一定值，
由串联分压原理有：------①，
①式中左边为一定值，当定值电阻最大时，变阻器的最大电阻连入电路中，
即，
解得最小电压为：U′≈1.93V，则不可以选取的电压值是1.5V，故选A．
20、乙 天平 乙
【解析】
(1)研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材．
(2)观察甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；
(3)相同质量的同种液体，升高的温度反映燃料放出热量的多少，所以乙组是通过水温升高的度数或水温的变化来反映物质吸收热量的多少．
21、匀速 80% 物重
【解析】
（1）实验中要竖直向上匀速拉动弹簧测力计，使物体升高，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第3次实验的机械效率：
，
即实验数据表格中的数据应为80%；
（3）由表中数据可知，使用同一滑轮组提升物体的重力越大，机械效率越高，即同一滑轮组的机械效率与物重有关；
22、匀速直线 平衡 1.6N 正比 不正确 斜面上的摩擦力不等于匀速运动时的拉力，拉力等于摩擦力加上重力沿斜面向下的分力
【解析】
（1）实验时，木块放在水平木板上，用弹簧测力计水平拉动木块做匀速直线运动，因为此时的拉力和滑动摩擦力是一对平衡力，所以弹簧测力计的示数就是滑动摩擦力的大小，若实验中弹簧测力计的指针位置如图甲所示，则滑动摩擦力的大小是1.6N。
（2）图乙的图象是过原点的直线，故可知：当接触面的粗糙程度相同时，滑动摩擦力的大小跟压力的大小成正比。
（3）斜面上的摩擦力不等于匀速运动时的拉力，拉力等于摩擦力加上重力沿斜面向下的分力，故这种方法是不正确的。
五、计算题（本大题共2小题，共13分）
23、（1）（2）
【解析】
（1）由甲图和丙图可得，容器对桌面压强的变化量：△p＝p3﹣p1，
因水平面上物体的压力和自身的重力相等，
所以，由可得，金属球的重力
G球＝△F＝△pS=( p3﹣p1)S
（2）图甲中容器对桌面的压力等于液体与容器的重力之和，图乙中容器对桌面的压力等于液体与容器的重力、排开液体的重力之和，
所以，图甲和图乙中容器对桌面的压力的增加量等于金属球排开液体的重力，即金属球受到的浮力，则F浮＝G排＝△F′＝△p′S＝（p2﹣p1）S，
由F浮＝ρ液gV排可得，金属球的体积：，
则金属球的密度；
24、（1）2.27A；（2）24000J；940W
【解析】
（1）由电路图可知，当开关S置于图甲中的2档位时，电路中只有电动机工作，电吹风可以吹出凉风，电路中的电流I=≈2.27A；
（2）由图乙可知，热敏电阻的最小阻值R0=10Ω，此时电热丝R所在支路的总电阻最小，该支路的电流最大，电热丝的发热功率最大，因串联电路中总电阻等于各分电阻之和，所以，电热丝R所在支路的最大电流：I大==2A，则电热丝在最大发热功率下工作1min产生的热量：Q=I大2Rt=（2A）2×100Ω×60s=24000J；此时电吹风的发热功率P大=UI大=220V×2A=440W．电吹风的总功率P总=P电动机+P大=500W+440W=940W．
六、综合能力题（本大题共3小题，共18分）
25、R1 足浴盆中没有水也会闭合电路让电路处于工作状态 D 24.2Ω 7.5×105J
【解析】
（1）分析电路图即可得出工作电阻，压控开关可起到保护电路的作用；（2）由题意知热敏电阻随温度升高而降低，由串联电路电阻特点求出某温度下的电阻，读图即可确定变化曲线（3）利用P计算阻值；（4）根据W=Pt计算在一定时间内消耗的电能．
【详解】
（1）由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是；当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
（2）控制电路中线圈与热敏电阻R1串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻R1的阻值减小，故A、B曲线不符合题意；由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA＝0.02A时，控制电路的总电阻：R总＝R1+R线圈＝，即：R1+100Ω＝，解得：R1＝200Ω，当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D；
（3）在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数知：P加热＝2100W，P保温＝100W，所以，R2的功率：P2＝P加热﹣P保温═2100W﹣100W＝2000W，R2的阻值：R2＝＝24.2Ω；
（4）加热时间为5分钟，保温时间为20分钟消耗的总电能：W＝W加热+W保温＝P加热t加热+P保温t保温＝2100W×300s+100W×1200s＝7.5×105J．
26、大 70%
【解析】
（1）由电路图可知，发热体R与指示灯L并联，它们两端电压U相等，发热体电阻功率远大于指示灯功率，由可知，在电压U一定时，电功率越小，电阻越大，因此红色指示灯L的电阻大。
（2）温度从15℃升高到65℃，水吸收的热量：
消耗的电能：
加热效率为：。
答：（1）红色指示灯L的电阻比发热体R的电阻要大得多；（2）电热水袋的加热效率是70%；
27、（1）如果电路中没有接入R1，指示灯将被烧坏.（2）500W ；（3）选用“6V 10 mA”的发光二极管比较合适．因为在串联了分压电阻之后，使用发光二极管损耗的电功率小于使用普通灯炮损耗的电功率，更节能一些．
【解析】
（1）如果没有保护电阻有R1，由于电压过大，指示灯会被烧坏，从而使指示灯不能正确工作；
（2）汤的温度达到沸点前，开关S2闭合，只有发热体R3在工作，则发热体的电功率：P=U2/R3=(220V)2/48.4Ω=1000W，
汤的温度达到沸点后，开关S2断开，发热体R2与R3串联，
∵串联电路中总电阻等于各分电阻之和，
∴此时发热体的电功率：P′=U2/R2+R3=(220V)2/48.4Ω+48.4Ω=500W；
（3）若指示灯为“6V 0.2A”普通灯泡时，
当其指示时，该支路消耗的电能P=UI=220V×0.2A=44W，
若指示灯为“6V 10mA”的发光二极管时，
当起指示时，该支路消耗的电能P′=UI′=220V×10×10-3A=2.2W，
从节约能源的角度可知应选“6V 10mA”的发光二极管．
次数
物重G/N
物体上升的高度h/m
拉力F/N
绳端移动的距离/m
机械效率η
1
2
0.10
1.0
0.30
66.7%
2
3
0.10
1.4
0.30
71.4%
3
6
0.10
2.5
0.30

额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
