宜春市2025-2026学年中考押题物理预测卷（含答案解析）

这是一份宜春市2025-2026学年中考押题物理预测卷（含答案解析），共20页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是
A．气体对瓶塞做功，气体的内能减少
B．瓶塞对气体做功，气体的内能减少
C．气体对瓶塞做功，气体的内能增加
D．瓶塞对气体做功，气体的内能增加

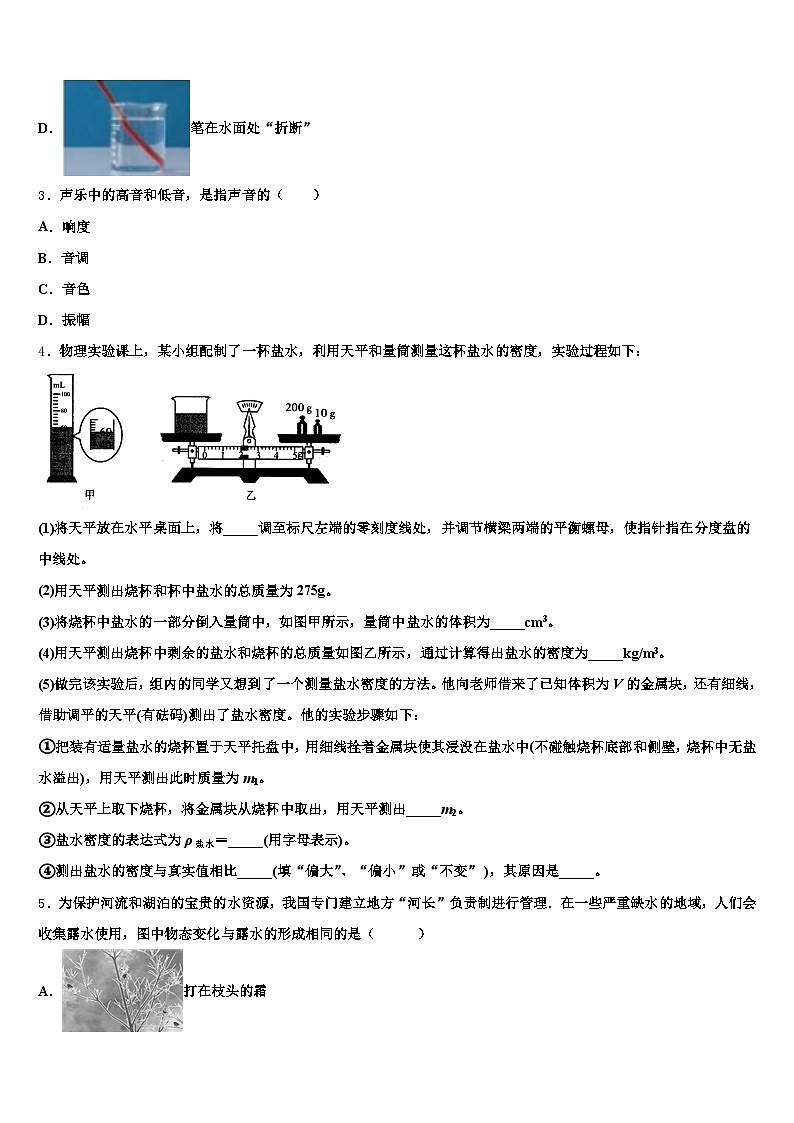

2．下列现象可用光的直线传播原理解释的是
A．塔在水中形成的“倒影”
B．屏幕上呈现人的影子
C．放大镜把字“放大”
D．笔在水面处“折断”
3．声乐中的高音和低音，是指声音的（ ）
A．响度
B．音调
C．音色
D．振幅
4．物理实验课上，某小组配制了一杯盐水，利用天平和量筒测量这杯盐水的密度，实验过程如下：
(1)将天平放在水平桌面上，将_____调至标尺左端的零刻度线处，并调节横梁两端的平衡螺母，使指针指在分度盘的中线处。
(2)用天平测出烧杯和杯中盐水的总质量为275g。
(3)将烧杯中盐水的一部分倒入量筒中，如图甲所示，量筒中盐水的体积为_____cm3。
(4)用天平测出烧杯中剩余的盐水和烧杯的总质量如图乙所示，通过计算得出盐水的密度为_____kg/m3。
(5)做完该实验后，组内的同学又想到了一个测量盐水密度的方法。他向老师借来了已知体积为V的金属块，还有细线，借助调平的天平(有砝码)测出了盐水密度。他的实验步骤如下：
①把装有适量盐水的烧杯置于天平托盘中，用细线拴着金属块使其浸没在盐水中(不碰触烧杯底部和侧壁，烧杯中无盐水溢出)，用天平测出此时质量为m1。
②从天平上取下烧杯，将金属块从烧杯中取出，用天平测出_____m2。
③盐水密度的表达式为ρ盐水＝_____(用字母表示)。
④测出盐水的密度与真实值相比_____(填“偏大”、“偏小”或“不变” )，其原因是_____。

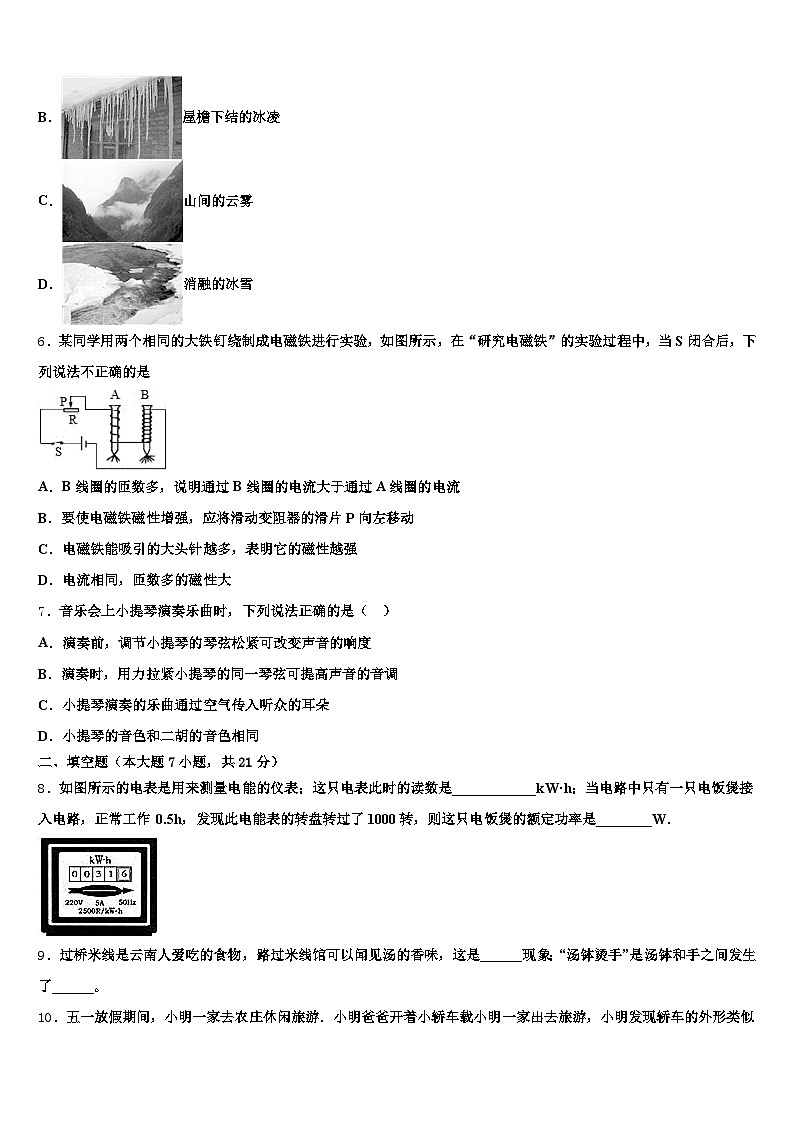

5．为保护河流和湖泊的宝贵的水资源，我国专门建立地方“河长”负责制进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形成相同的是（ ）
A．打在枝头的霜
B．屋檐下结的冰凌
C．山间的云雾
D．消融的冰雪
6．某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，在“研究电磁铁”的实验过程中，当S闭合后，下列说法不正确的是
A．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动
C．电磁铁能吸引的大头针越多，表明它的磁性越强
D．电流相同，匝数多的磁性大
7．音乐会上小提琴演奏乐曲时，下列说法正确的是（ ）
A．演奏前，调节小提琴的琴弦松紧可改变声音的响度
B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调
C．小提琴演奏的乐曲通过空气传入听众的耳朵
D．小提琴的音色和二胡的音色相同
二、填空题（本大题7小题，共21分）
8．如图所示的电表是用来测量电能的仪表；这只电表此时的读数是____________kW·h；当电路中只有一只电饭煲接入电路，正常工作 0.5h，发现此电能表的转盘转过了1000转，则这只电饭煲的额定功率是________W．
9．过桥米线是云南人爱吃的食物，路过米线馆可以闻见汤的香味，这是______现象；“汤钵烫手”是汤钵和手之间发生了______。
10．五一放假期间，小明一家去农庄休闲旅游．小明爸爸开着小轿车载小明一家出去旅游，小明发现轿车的外形类似飞机的机翼，则轿车在快速行驶过程中，车子上方空气流速_____车子下方流速，则车子上方压强_____车子下方压强（两空均选填“大于”或“小于”），从而使车子对地面的压力变小，这样就可以_____车子对地面的摩擦力（选填“增大”或“减小”）．细心的小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，白天，太阳能电池板将_____能转化成_____能，并储存起来，提供给LED灯．旅游期间，该地区停电了，但农庄采用发电机进行供电．发电机应用的原理是英国物理学家法拉第发现的_____（选填“电流的磁效应”或“电磁感应现象”）．
11．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，不计空气阻力．
（1）在整个运动过程中，小球的机械能____（守恒/不守恒）
（2）小球动能最小的时刻是____（t1/t2/t3），此时是____状态（平衡/非平衡）
（3）在t2～t3这段时间内，小球的动能____（先增大后减小/先减小后增大/一直增大/一直减小）
12．家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图，电路正常时用电器两端的电压为_____ V．当开关S_____ （断开、闭合）时就能模拟用电器漏电，此时通过A、B两处的电流IA_____ （＞、＝、＜）IB。
13．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．
14．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧，折射角的大小是_____，此过程中还有部分发生了反射，反射角的大小是_____．
三、作图题（共7分）
15．如图传动装置．甲是由电机带动的逆时针转动的主动轮，乙是从动轮重20N．皮带与轮子之间无打滑现象，轮子与皮带A处的摩擦力大小为8N，请在皮带A处作出这个力和乙轮受到的重力的示意图．
16．如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图。
17．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
（_____）
四、实验题（本大题共5小题，共20分）
18．小刚在“探究凸透镜成像”实验中：
（1）如图甲，要使像能够成在光屏的中央，应将透镜向_____（选填“上”或“下”）调整。
（2）若凸透镜的焦距是10cm，当蜡烛距凸透镜15cm时，光屏上成倒立、_____的实像；
（3）如图乙所示，将蜡烛向左（远离透镜）移动后，光屏上的像变模糊了，此时小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，则小刚戴的是_____（选填“近视镜”或“远视镜”），对光线有_____作用。
19．如图所示是小明“探究影响滑动摩擦力大小的因素”的实验。铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动。
（1）比较(甲)、(乙)两图，可得到的结论是_____________________________________.
（2）图(乙)、(丙)中铜块和木块叠在一起的目的是使____________相同。
（3）若物体做减速直线运动，弹簧测力计读数____________（填“大于”“等于”或“小于”）摩擦力；
（4）实验时，小明先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉动物体沿水平方向做匀速直线运动，则测出的摩擦力______（填“大于”“等于”或“小于”）实际摩擦力；
（5）图丁是对实验进行的改进方案，请简单评价方案改进后的两个优点：____________。
20．小明和同学们在探究“电流与电阻关系”的实验中，所用的器材有：三节干电池，5Ω、10Ω、15Ω、20Ω的电阻各一个，滑动变阻器、电流表、电压表、开关各一个，导线若干。请你和他们一起完成实验。
（1）小明选用器材时发现电流表指针如图甲所示，接下来他应该进行的操作是_____。
（2）小明迕成如图乙所示的电路，连接有一处错误，请你帮他找出错误，在错误的导线上划“×”，并画出正确的连线。
（_____）
（3）请你在图丙虚线框内帮助小明设计一个记录实验数据的表格
（______）
（4）在实验中，移动滑动变阻器的滑片使15Ω定值电阻两端的电压为2V不变，并记录电流表示数。当用20Ω的定值电阻替换15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，请你分析其中的原因是_____
（5）完成该实验后，利用上述器材还可以进行哪些实验，请你列举两例：①_____；②_____。
21．如图甲是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同，同时将水加热16min：
除了图甲中所示的器材，还需要一个重要的测量仪器是___________ 。甲图中，中心有孔的纸板的主要作用是；_______________________（写出一条即可）。某一时刻，温度计的示数如图乙所示，此时的温度是_________ºC。图丙是他们实验中观察水沸腾______（前/时）出现的情景。图丁是两名同学根据实验数据绘制的水温随时间变化的图像。
①由图像可知水的沸点是_______ ºC，此时的气压______（选填“高于”、“等于”或“低于”）一标准大气压。
②请根据图像分析，小红从给水加热到水沸腾，所用时间较长的原因是 _____________。
22．科学源于生活又高于生活，日常生活中的许多现象，往往隐含着科学道理，学习科学要善于观察，善于发现．
①自行车在烈日下暴晒，车胎容易发生爆炸．
②压缩一段封闭在注射器内的空气，发现越压缩越费力．
一定质量的气体产生的压强与哪些因素有关？
假设一：一定质量的气体产生的压强可能与气体的温度有关；
假设二：一定质量的气体产生的压强可能与气体的______有关．
为验证假设一，进行如下操作：
步骤一：取一根长约为1m一端封闭的细玻璃管，在室温（20℃）下用水银封闭一端空气住，将玻璃管竖直固定，并在玻璃管上标出水银下表面的位置如图所示．
步骤二：将空气柱浸入50℃的水中，待水银柱不再上升后，往玻璃管内注入水银直到_______为止．
步骤三：将空气柱浸入80℃的水中，重复实验．
空气柱的温度越高，上方的水银柱也越长．
_________________．
科学猜想往往需要一定的事实作为依据，请为猜想“气体产生的压强还可能与气体的质量有关”，例举一事实作为依据_____________．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。
电源电压将滑片移到B端，三个开关都闭合， 1min内电路消耗的电能是多少？断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
24．如图甲电路，电源电压为9V且保持不变，小灯泡标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：
（1）小灯泡正常发光时电阻为多少欧？
（2）当电流表的示数为0.7A时，此时小灯泡的电功率为多少瓦？
（3）当电压表的示数为2V时，滑动变阻器连入的阻值是多少欧姆？
六、综合能力题（本大题共3小题，共18分）
25．如1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.
（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.
（2）如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量.
（3）如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是___________.
（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶.
26．阅读《超导材料》
超导材料
1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。
根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。20 世纪 80 年代是超导电性探索与研究的黄金年代。1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。
高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。请根据上述材料回答下列问题:
许多金属和合金具有在低温下会失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为_____温度。超导体_____（选填“适合”或“不适合”）用来制作电饭锅的发热装置。如图所示，在甲、乙两图中能表示“迈斯纳效应”的是_____图。高温超导材料的超导电性可以应用于_____。
27．阅读短文，回答文后问题：
电水壶
图甲所示是常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到100℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源．
图乙是双金属片温控原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度．
图丙是传统电水壶用电热丝（实线①）及PTC材料（实线②）的电阻随温度变化的关系图象．若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制．所以现在很多高档的电热水壶采用了PTC加热元件．
若不使用三线插座供电，手摸电水壶的金属外壳_____（一定会/一定不会/有可能）触电．图甲中的电水壶，其蒸汽开关与双金属片开关应_____（串联/并联）连接．关于图甲电水壶中的双金属片，下列说法正确的是_____
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变低
C．蒸汽开关与发热盘底部的双金属片开关是同时断开的
D．双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险通电后PTC电水壶发热盘的最终温度应在_____（T5﹣T6/T6﹣T7/T7﹣T8）范围内．通电后，①②两种发热材料的功率随时间变化的图象正确的是_____．
A． B．
C． D．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，气体对瓶塞做功，内能转化为瓶塞的机械能，气体内能减小，温度降低，瓶内的水蒸气液化形成小液滴，所以在瓶口会出现水雾。
2、B
【解析】
A．塔在水中形成的“倒影”，属于是平面镜成像，是由于光的反射形成的，故A不符合题意；
B．影子的形成是由于光在直线传播过程被物体挡住后，在物体后面呈现出的阴影区域，故符合题意；
C．用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意．
3、B
【解析】
声音的三个特征分别就是：音调、响度、音色，把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色。
【详解】
声乐中的高音和低音，这里的“高”“低”指声音的音调不同，是物体振动快慢不同所致。故选：B。
4、游码 60 1.05×103 盐水和烧杯的总质量 偏大 取出的金属块沾有盐水，使得m2偏小，则m1﹣m2偏大，密度偏大
【解析】
(1)[1]天平的调节原则：把天平放在水平桌面上，将游码移到标尺左端的零刻度处，调节横梁上的平衡螺母使指针指在分度盘的中央；
(3)[2]量筒中盐水的体积V＝60ml＝60cm3；
(4)[3]由图可知烧杯和剩余牛奶的总质量为212g；V盐水＝60cm3
(5)②[4]从天平上取下烧杯，将金属块从烧杯中取出，用天平测出盐水和烧杯的总质量m2；
③[5]金属块刚好浸没在盐水中时，金属块排开盐水的体积等于金属块的体积，即V排＝V，金属块受到的浮力为
﹣﹣﹣﹣﹣①
因为金属块没有接触烧杯底和侧壁，所以金属块受到的浮力等于烧杯对天平的压力的变化量，金属块受到的浮力
﹣﹣﹣﹣②，
联立①②知盐水的密度为：
④[6][7]取出的金属块沾有盐水，使得m2偏小，则m1﹣m2偏大，密度偏大。
5、C
【解析】
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
露是液态的，是由空气中的水蒸气遇冷（清晨温度比较低）形成的，气态变为液态的现象叫液化．
A.霜是空气中的水蒸气遇冷凝华形成的冰晶．故A不符合题意；
B.冰凌是水凝固形成的．故B不符合题意；
C.雾是空气中的水蒸气遇冷液化形成的小水滴．故C符合题意；
D.冰雪消融由固态变为液态，是熔化过程．故D不符合题意．
故选C．
6、A
【解析】
由于A、B两线圈串联，则通过它们的电流是相同的，故A选项说法错误；当滑片向左移动时，滑动变阻器连入电路中的电阻变小，电路中电流增大，电磁铁的磁性增强，故B选项说法正确；实验中电磁铁的磁性强弱是通过吸引大头针的多少体现出来的，电磁铁能吸引的大头针越多，表明它的磁性越强，故C选项说法正确；当电流相同时，线圈匝数越多，电磁铁磁性越强，故D选项说法正确．
7、C
【解析】
A. 演奏前，调节小提琴的琴弦松紧可改变声音的音调，故A错误；
B. 演奏时，用力拉紧小提琴的同一琴弦，琴弦的振幅大，响度大，改变的是响度，故B错误；
C. 空气可以传播声音，所以小提琴演奏的乐曲通过空气传入听众的耳朵，故C正确；
D. 音色是发声体特有的特征，可以用来区分声源，小提琴的音色和二胡的音色是不同的，所以我们能分辨是用哪一种乐器演奏的，故D错误；
故选C．
注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
二、填空题（本大题7小题，共21分）
8、1．6 822
【解析】
从表盘上可以看出此时的读数为1.6kW•h，电表的转盘在2.5h内消耗的电能
W=1/2522kW•h×1222=2．4kW•h，
该取暖器的电功率
P=W/t=2.4kw•h/2.5h=2.8kW=822W．
9、扩散热传递
【解析】
试题分析：路过米线馆可以闻见汤的香味是汤分子的无规则运动，扩散到了空气中，所以就闻见米线汤的香味；“汤钵烫手”是汤钵和手之间通过热传递的方式增加手内能。
【考点定位】扩散现象；热传递改变物体内能
10、大于 小于 减小 太阳 电 电磁感应现象
【解析】
（1）轿车的外形类似于飞机的机翼，上凸下平，这样使轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，因而车子上方气体的压强小于车子下方气体的压强，轿车上下方所受到的压力差形成向上的升力，从而使得轿车对地面的压力小于车的重力，这样可以减小车子对地面的摩擦力；
（2）白天，太阳能电池板将太阳能转化成电能，并储存起来；
（3）发电机应用的原理是英国物理学家法拉第发现的电磁感应现象．
11、不守恒 t2 非平衡 先增大后减小
【解析】
（1）由图知道，弹簧的弹力在变化，即说明运动过程中弹簧的弹性势能在变化，而小球和弹簧组成的系统机械能守恒，但小球的机械能不守恒；
（2）由图知道，在t2 时刻，弹力最大，说明弹簧的压缩量最大，即小球运动到最低点，速度等于零，所以动能最小，且此时合力合力方向向上，不等于零，处于非平衡态；
（3）在t2～t3这段时间内，小球在上升，弹簧的压缩量由最大逐渐减小，即弹力减小，但大于重力，所以先做加速运动，当弹力等于重力时，速度达到最大，之后弹力小于重力，直到减小为零，做减速运动，所以小球的动能先增加后减少。
12、220V 闭合 <
【解析】
[1][2][3]家庭电路的电压是220V，据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时AB两处电流是不相等的，A处电流小于B处电流，相当于漏了电。
13、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．
14、左 35 60
【解析】
不论是光的反射还是光的折射，法线与界面都是垂直的，从图中可以看出折射角是小于入射角的，所以光是从空气射向玻璃的，所以界面的左侧是空气，折射角等于90-55=35，入射角为90-30=60，所以反射角大小是60．
三、作图题（共7分）
15、
【解析】
A点位置在与主动轮接触的皮带上,轮子带着传送带运动,故传送带相对轮子有向左运动的趋势,可以知道此处静摩擦力方向向右，作用点在A点;重力的方向竖直向下，作用点在乙轮的重心，如图所示：
16、
【解析】水杯静止在水平桌面上，受到重力G和支持力F的作用，重力的方向是竖直向下的，支持力的方向是竖直向上的。两个力大小相等、方向相反、作用在同一直线上，是一对平衡力。两个力的作用点都画在重心O处，注意表示两个力的线段长度要相等，如图所示：
17、如图所示
【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：
考点：力的示意图
四、实验题（本大题共5小题，共20分）
18、下 放大 近视镜 发散
【解析】
（1）如图甲，要使像能够成在光屏的中央，根据光线过光心不改变方向，透镜向下移动，才能使像成在光屏的中央位置；
（2）凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，2f＞u＞f，成倒立、放大的实像；
（3）将蜡烛向左（远离透镜）移动后，像也将向左移动靠近凸透镜，不移动光屏，小刚将自己的眼镜放在蜡烛和透镜之间适当位置，光屏上又出现了清晰的像，说明眼镜将光线发散了，对光线有发散作用的是凹透镜，近视镜是凹透镜；
19、在接触面粗糙程度一定时，压力越大，滑动摩擦力越大压力小于小于测力计静止，方便读数或木板不用做匀速直线运动
【解析】
用弹簧测力计拉着物体做匀速直线运动时，拉力和摩擦力是一对平衡力，由二力平衡可知，测力计的示数等于滑动摩擦力的大小；
比较甲、乙两图，接触面的粗糙程度相同，压力不同，而且压力越大，测力计的示数越大，摩擦力越大，可得到的结论是：在接触面粗糙程度一定时，压力越大，滑动摩擦力越大；
研究摩擦力大小与接触面粗糙程度有关系时，要控制物体间的压力相同，图乙、丙中铜块和木块叠在一起的目的是为了使压力相同；
因接触面粗糙程度不变，压力大小不变，故摩擦力大小，若物体做减速直线运动，则拉力变小，故弹簧测力计读数小于摩擦力；
因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小。
图丁中，物体静止，物体受到的测力计拉力与木板对其施加的摩擦力为一对平衡力，故测力计静止，方便读数或木板不用做匀速直线运动。
20、将电流表指针调零
滑动变阻器的最大阻值太小 研究电流与电压的关系实验 测电阻的功率实验
【解析】
（1）小明选用器材时发现电流表指针如图甲所示，电流表的指针没有指着零刻度线，故接下来他应该进行的操作是：将电流有指针调零；
（2）由图乙可知，电压表没有只测电阻两端的电压，且滑动变阻器连接错误，正确的如下图所示：
（3）探究“电流与电阻关系”时，要控制电阻的电压不变，记录电流随电阻的变化关系，为得出普遍性的规律，要多次测量，如下所示：
（4）电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝4.5V﹣2V＝2.5V，变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.25×20Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，所以电压表的示数无法降低到2V的原因是滑动变阻器的最大阻值太小；
（5）电压表测电阻的电压，电流表测电路中的电流，使用同一电阻，故可研究电流与电压的关系实验；根据P＝UI，可进行测电阻的功率的实验。
21、 秒表 减少热量散失 94 前 99 低于 水的初温较低
【解析】（1）在实验中，还需要用秒表记录时间，所以除了需要温度计外，还需秒表；
（2）甲图中，烧杯上覆盖的中心有孔的硬纸板的主要作用是减少热量损失；
（3）由图乙知，温度计的分度值为1℃，示数为94℃；
（4）丙图中气泡在上升过程中体积逐渐减小，所以丙图是沸腾前的现象；
（5）①由图象知，水沸腾时温度保持99℃，说明水的沸点为99℃；沸点低于100℃，所以当时气压低于标准大气压；
②由图象知，小明水的初温为96℃；小红小组水的初温为93℃，所以小红小组的初温较低。
22、体积 水银柱下端到达标记处 一定质量的气体，体积相同，温度越高，压强越大． 给轮胎打气时，越到最后越费劲
【解析】
[1]因为压缩一段封闭在注射器内的空气，越压缩体积越小密度越大，发现越压缩越封闭，可能一定质量的气体产生的压强可能与气体的体积（或密度）有关．
[2]步骤二，将空气柱浸入50℃的水中，待水银柱不在上升后，往玻璃管内注入水银直到水银柱下表面回到标记出为止，这样可以通过比较水银柱的长度来比较气体压强的大小．
[3]因为空气柱的温度越高，上方的水银柱也越长，说明气体压强压强越大．可得出结论：一定质量的气体，温度越高， 产生压强越大．
[4]猜想“气体产生的压强还可能与气体的质量有关”，事实依据如：篮球内气体充的越多越难被压缩，再如：轮胎内气体充的越多越难充气．
五、计算题（本大题共2小题，共13分）
23、（1）12V；（2）432J；（3）0.9W
【解析】
（1）由电路图知道，当断开S2，闭合S和S1，滑片P移到B端时，电路为灯泡的简单电路，此时灯泡刚好正常发光，所以，电源电压等于小灯泡的额定电压，即U=UL额=12V；
（2）将滑片P移到B端，三个开关都闭合，灯泡L和R1 并联，由于并联电路中各支路两端的电压等于电源电压，所以此时灯泡仍然正常发光，即PL =6W，
所以，lmin内电路消耗的电能是：W=WL +WR =PL t+t=6W×1×60s+×60s=360J+72J=432J；
（2）断开S1，闭合S和S2，R1 与滑动变阻器R2 串联，电压表测变阻器两端的电压，电压表的量程选用“0～3V”，当电压表示数最大为3V时，由串联分压规律知道，滑动变阻器接入电阻值最大，又因为串联电路电流处处相等，所以由欧姆定律知道， ，即 ，由此解得变阻器接入电路的最大阻值是：R2 =40Ω；所以，电路中的最小电流是：Imin =
所以电路消耗的最小功率是：Pmin =UImin =12V×0.075A=0.9W。
24、（1）小灯炮正常发光时电阻为6Ω．（2）当电流表的示数为1.7A时，小灯泡的电功率为2.1W（3）滑动变阻器接入电路的阻值约为14Ω．
【解析】
试题分析：（1）小灯泡L标有“6V 6W”，小灯炮正常发光时：RL=（UL）2′PL=（6V）2′6W =6Ω；（2）小灯泡L和R串联，电流表A的示数：I′=I′L=1．7A时，由图乙可知：U′L=3V，小灯泡的实际电功率：P′L=U′LI′L=3V×1．7A=2．1W；（3）小灯泡L和R串联，电压表V的示数：U′′L=2V时，由图乙可知：I′′=I′′L=1．5A，U="9V-2V=7V" ，R=14Ω．
考点：欧姆定律；电功率
六、综合能力题（本大题共3小题，共18分）
25、排斥 惯性 重力势能转化为动能 列车开动时带动周围的空气流动，流体流速越大，压强越小，人如果站的太靠近列车，会被“吸入”引发危险 西
【解析】
（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互排斥，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.
（2）如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于惯性要保持原来的运动状态，所以会冲上站台；
从能量转换的角度来说，较高时重力势能较大，下行时转化为动能，即当列车出站时从高度较高的地方下行，它的重力势能转化为动能，所以不用消耗过多的电能或化学能等能量.
（3）如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是：列车运行时带动空气流动，所以靠近列车的地方空气流速大，而流速越大，压强越小，外侧空气流速较慢，压强大，在此压强差的作用下，人若站在近处，会被推向列车而发生危险．
（4）小张乘坐列车时看见两旁的房屋迅速向东退去，它是以自己或列车为参照的，以地面为参照物时，列车正在向西行驶．
点睛：重点是流体压强与流速关系的应用，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，要能用此特点解释生活中的相关现象．
26、临界 不适合 乙 大电流应用：超导发电、输电和储能
【解析】
（1）许多金属和合金，当温度下降到某一值时，其电阻完全消失。这一温度称为临界温度。
（2）超导体没有电阻。根据焦耳定律，导体没有电阻，通电时就不会发热，所以超导体不适合用来制作电饭锅的发热装置。
（3）文中提到：“如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为‘迈斯纳效应’。”故能表示“迈斯纳效应”的是乙图。
（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。
27、有可能 串联 D T6—T7范围东 A
【解析】
解答：(1)为防止电路漏电使金属外壳的电水壶外壳带电，发生触电事故，所以用电器外壳必须用导线与三孔插座上的接地线相连，这样电水壶接入电路时，使用的电源插头必须是三脚插头，所以若不使用三线插座供电，手摸电水壶的金属外壳有可能触电，也有可能不触电．(2)电热水壶上的三重保护开关相互影响，只有同时闭合时才能工作，当一个开关断开时，电路就断开，故它们串联接在电路中；(3)A、由图可知，同样受热时，金属片向a弯曲，说明金属层a比b膨胀慢，故A错误；B. 调节图中的旋钮C，使静片向左移动一些，则双金属片要向左弯曲得更多才能使电路断开，这时对应所需的温度更高，即调温电熨斗的设定温度值将提高，故B错误；C. 水烧开时，水壶内部有大量的水蒸气会推动蒸汽开关断开，蒸汽开关断开后，蒸汽开关与发热盘底部的双金属片开关由于温度降低会断开，故不是同时断开的，故C错误；D. 双金属片触点频繁通断电，此时的瞬时电流较大，单位时间内产生的热量多，容易烧接在一起，故D正确；(4)由图象丙可知,通电后PTC电水壶的电阻是先减小,后变大,当电阻最小时功率最大,温度最高,故发热盘的最终温度应在T6−T7范围内；(5)由图象丙可知,发热材料①是定值电阻,阻值不变,由P＝可知功率不变;发热材料②的阻值随时间的增长,先变小,后变大,由P＝可知，其功率先变大后变小；故A图正确．
点睛：（1）三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电．三脚插头是中上多出的脚要与用电器外壳相连．（2）串联电路中各元件相互影响，并联电路中各元件互不影响；（3）①根据图象判定膨胀大小；②C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度；③根据蒸汽开关的作用分析；④金属片触点接通时的瞬时电流较大；（4）（5）根据题中的图象分析．
1
2
3
4
电阻R/Ω
电流I/A
1
2
3
4
电阻R/Ω
电流I/A
