沪科技版（2020）选修第二册第七章 电磁感应定律的应用本章复习与测试复习课件ppt

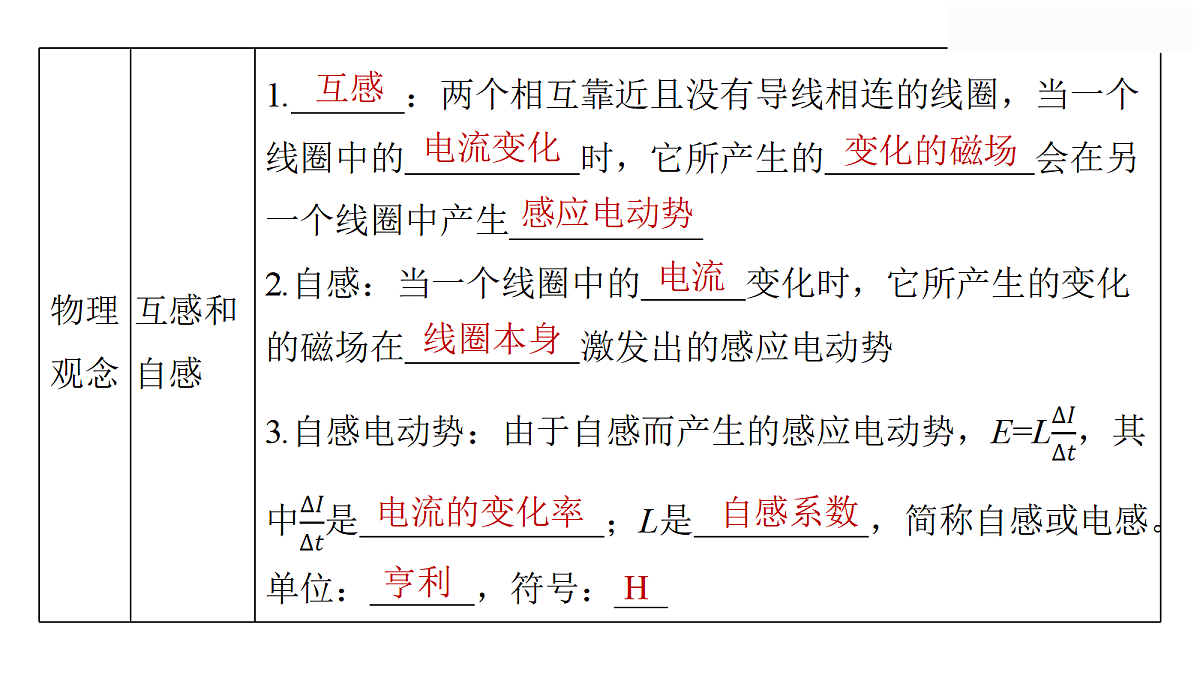

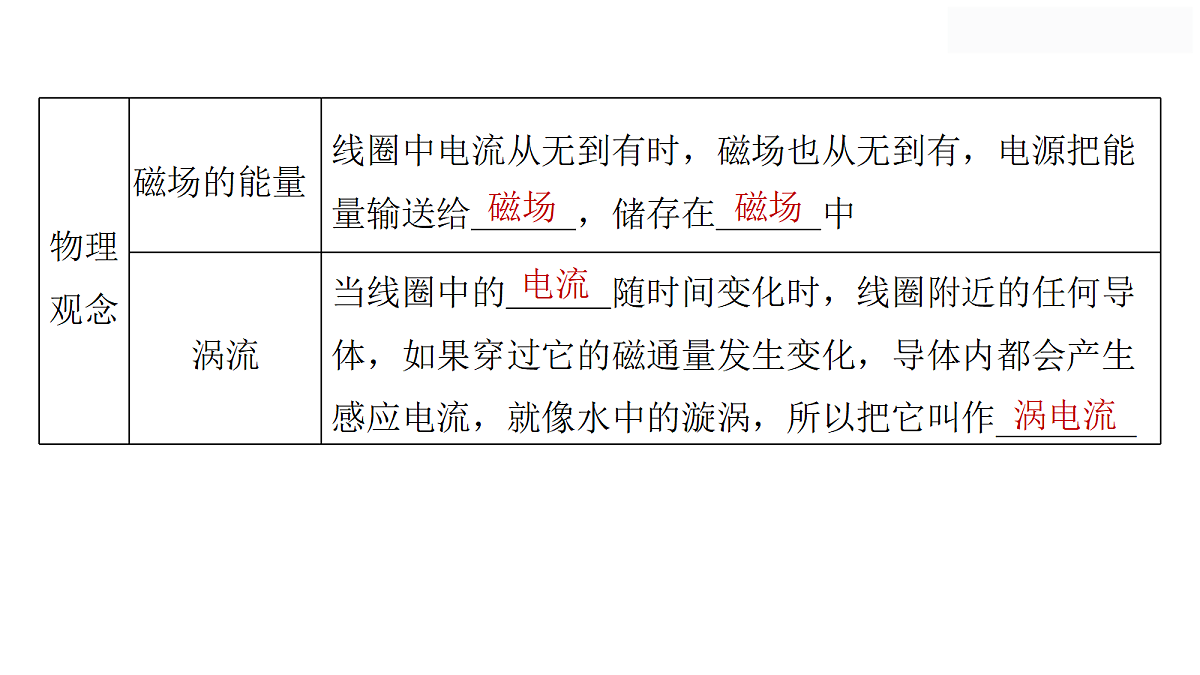

这是一份沪科技版（2020）选修第二册第七章 电磁感应定律的应用本章复习与测试复习课件ppt，共30页。PPT课件主要包含了电流变化，变化的磁场，感应电动势，线圈本身，电流的变化率，自感系数，涡电流，垂直于磁场的轴，Emsinωt，Imsinωt等内容，欢迎下载使用。
【典例1】(多选)如图甲所示连接电路，在闭合开关S的同时开始采集数据，当电路达到稳定状态后断开开关。图乙是由电压传感器得到的电压u随时间t变化的图像。三个灯泡完全相同，不考虑温度对灯泡电阻的影响，不计电源内阻及电感线圈L的电阻。线圈L的自感系数足够大，
下列说法正确的是A.开关S闭合瞬间，流经灯D1和D2的电　流大小相等B.开关S闭合瞬间至断开前，流经灯D2　的电流保持不变C.开关S断开瞬间，流经灯D2的电流方向改变，故D2闪亮一下再熄灭D.根据题中信息，可以推算出u1∶u2=3∶4
【典例2】高速铁路列车通常使用磁力刹车系统。磁力刹车工作原理可简述如下：将磁体的N极靠近一块正在以逆时针方向旋转的圆形铝盘，使磁感线垂直铝盘向里，铝盘随即减速，如图所示。图中磁体左方铝盘的甲区域(虚线区域)朝磁体方向运动，磁体右方铝盘的乙区域(虚线区域)朝离开磁体方向运动。下列有关铝盘刹车的说法正确的是A.铝盘甲区域的感应电流产生垂直铝盘向里的磁场B.铝盘乙区域的感应电流产生垂直铝盘向外的磁场C.磁体与甲、乙两区域的感应电流之间的作用力，都会　使铝盘减速D.若将实心铝盘换成布满小空洞的铝盘，则磁体对空洞铝盘的作用力变大
解析 铝盘甲区域中的磁通量增大，由楞次定律可知，甲区域感应电流方向为逆时针方向，则此感应电流的磁场方向垂直铝盘向外，故A错误；铝盘乙区域中的磁通量减小，由楞次定律可知，乙区域感应电流方向为顺时针方向，则此感应电流的磁场方向垂直铝盘向里，故B错误；由“来拒去留”可知，磁体与感应电流之间有相互阻碍的作用力，则会使铝盘减速，故C正确；
若将实心铝盘换成布满小空洞的铝盘，这样会导致涡流产生的磁场减弱，则磁体对空洞铝盘的作用力变小，所产生的减速效果明显低于实心铝盘，故D错误。
【典例3】边长为L的单匝正方形金属框，电阻为r，在磁感应强度为B的匀强磁场中以恒定角速度ω绕垂直磁场的OO'轴转动，外接电阻为R。如图甲所示，第一次在发电机的金属框处加水平向右的匀强磁场开始计时；如图乙所示，第二次在金属框处加竖直向下的匀强磁场开始计时。
根据右手定则可知，乙图中通过电阻的电流方向改变，则乙输出是交流电，转动一周的过程中电阻R上电压最大值为Um=
逐渐增大R2的阻值，则等效电阻R等效变大，则原线圈中电流减小，则R1功率逐渐变小，选项B错误；
【典例5】我国已投产运行的1 100 kV特高压直流输电工程是目前世界上电压等级最高、输送容量最大、输送距离最远、技术水平最先进的输电工程，输送电功率最大可达1 200万千瓦。输电线路流程和数据可简化为如图所示，若直流线路的输电线上损失的功率为1.6×108 W，变压与整流等造成的能量损失均不计，直流和交流逆变时有效值不发生改变。当直流线路输电电流为4×103 A时，
下列说法正确的是A.输送电功率为1.2×1010 WB.降压变压器匝数比为11∶5C.直流输电线的总电阻为10 Ω，损失的电压为40 kVD.若保持输送电功率不变，改用550 kV输电，直流输电线上损失的功率　为12.8×108 W
