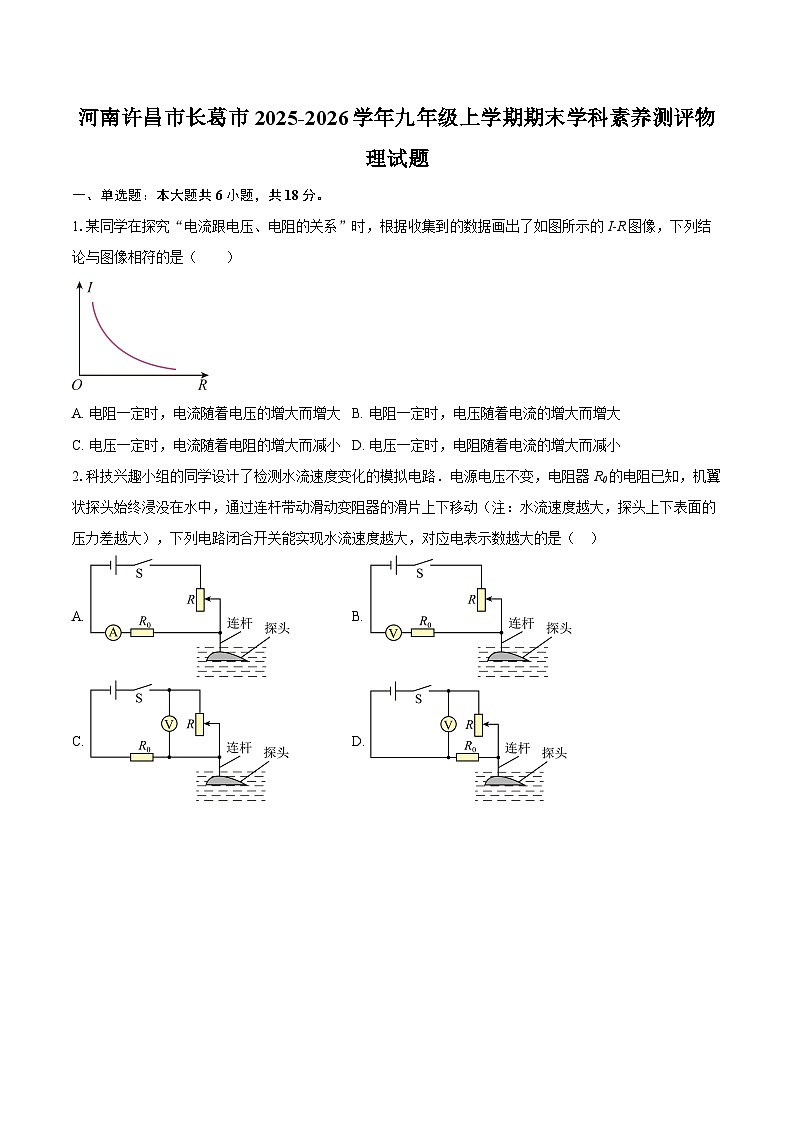

河南许昌市长葛市2025-2026学年九年级上学期期末学科素养测评物理试题-自定义类型

这是一份河南许昌市长葛市2025-2026学年九年级上学期期末学科素养测评物理试题-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是（ ）
A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大
C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小
2.科技兴趣小组的同学设计了检测水流速度变化的模拟电路．电源电压不变，电阻器R0的电阻已知，机翼状探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大），下列电路闭合开关能实现水流速度越大，对应电表示数越大的是（ ）
A. B.
C. D.

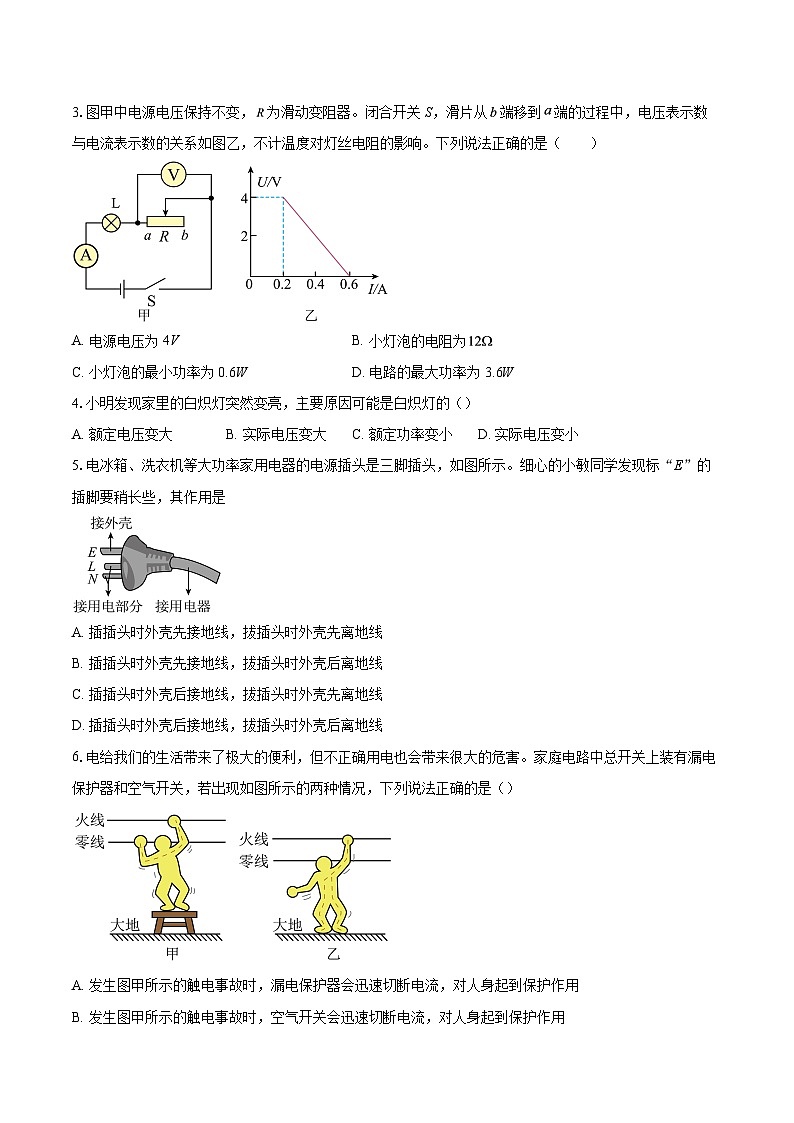

3.图甲中电源电压保持不变，为滑动变阻器。闭合开关 S，滑片从端移到端的过程中，电压表示数与电流表示数的关系如图乙，不计温度对灯丝电阻的影响。下列说法正确的是（ ）
A. 电源电压为4VB. 小灯泡的电阻为
C. 小灯泡的最小功率为0.6WD. 电路的最大功率为3.6W
4.小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（）
A. 额定电压变大B. 实际电压变大C. 额定功率变小D. 实际电压变小
5.电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A. 插插头时外壳先接地线，拔插头时外壳先离地线
B. 插插头时外壳先接地线，拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插头时外壳先离地线
D. 插插头时外壳后接地线，拔插头时外壳后离地线
6.电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电保护器和空气开关，若出现如图所示的两种情况，下列说法正确的是（）
A. 发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
B. 发生图甲所示的触电事故时，空气开关会迅速切断电流，对人身起到保护作用

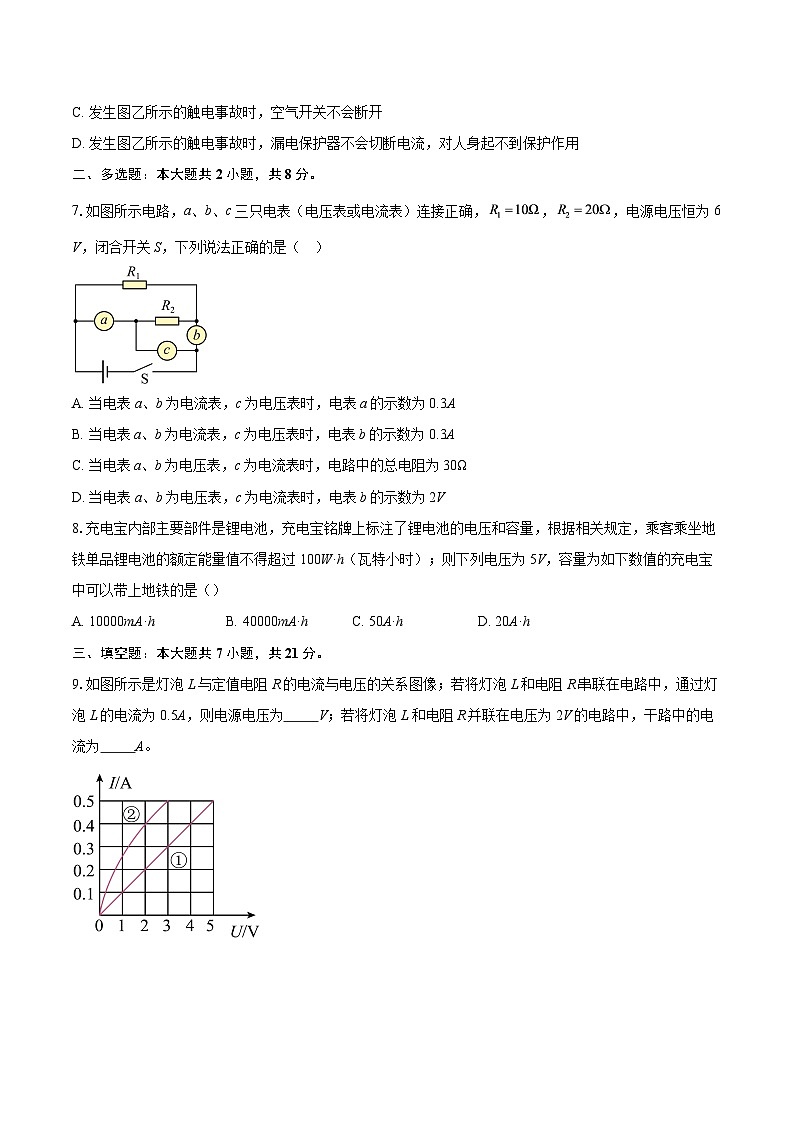

C. 发生图乙所示的触电事故时，空气开关不会断开
D. 发生图乙所示的触电事故时，漏电保护器不会切断电流，对人身起不到保护作用
二、多选题：本大题共2小题，共8分。
7.如图所示电路，a、b、c三只电表（电压表或电流表）连接正确，，，电源电压恒为6 V，闭合开关S，下列说法正确的是（ ）
A. 当电表a、b为电流表，c为电压表时，电表a的示数为0.3A
B. 当电表a、b为电流表，c为电压表时，电表b的示数为0.3A
C. 当电表a、b为电压表，c为电流表时，电路中的总电阻为30Ω
D. 当电表a、b为电压表，c为电流表时，电表b的示数为2V
8.充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，根据相关规定，乘客乘坐地铁单品锂电池的额定能量值不得超过100W·h（瓦特小时）；则下列电压为5V，容量为如下数值的充电宝中可以带上地铁的是（）
A. 10000mA·hB. 40000mA·hC. 50A·hD. 20A·h
三、填空题：本大题共7小题，共21分。
9.如图所示是灯泡L与定值电阻R的电流与电压的关系图像；若将灯泡L和电阻R串联在电路中，通过灯泡L的电流为0.5A，则电源电压为 V；若将灯泡L和电阻R并联在电压为2V的电路中，干路中的电流为 A。
10.如图所示，已知电路中有一只电流表和一只电压表，电源电压为4V保持不变，已知，，闭合开关后，两电表均有示数且保持稳定，则 是电压表，另一只电表的示数为 A。
11.两只小灯泡的规格分别为LA(6V 3W)、 LB(6V 6W),不考虑温度对灯丝电阻的影响,则它们的电阻之比 RA：RB= ；若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为 V．
12.如图所示，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线的横截面积 。对于长度相等的标准导线和劣质导线在通有相同电流的情况下，相同时间内劣质导线产生的热量 （选填“较多”或“较少”），可能因导线过热引发火灾。
13.日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的 效应工作，大功率用电器一般不同时使用，是为了避免因 （选填“总功率过大”或“发生短路”）而造成家庭电路中电流过大。
14.试电笔可以用来判断相（火）线和中性（零）线。如图所示，持笔方式正确的是 （选填“甲”或“乙”）；正确测量时，如果测电笔的氖管发光，说明被测的是 线。
15.如图甲，将锡纸条的中间剪掉一些，已知AB、CD的长度相等，将锡纸条接在电池两极，如图乙，很快锡纸条开始冒烟、着火.你认为 （选填“AB”或“CD”）段先冒烟，原因是 。
四、作图题：本大题共2小题，共6分。
16.如题图所示，请用笔画线表示导线，将图中的电灯、开关和插座，接入家庭电路中（其中开关控制灯泡）。
17.李武家卫生间的换气系统由换气扇、电灯和两个控制开关组成；闭合开关S1时，电灯亮，再闭合开关S2，换气扇开始工作；断开开关S1时，换气扇与电灯都停止工作。请你用笔画线代替导线，将下图中的电灯、换气扇和控制它们的开关正确连入电路。
五、实验探究题：本大题共3小题，共32分。
18.用伏安法测定值电阻的阻值实验中：
(1)图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整 。
(2)实验前，滑动变阻器的滑片P应置于最 （填“左”或“右”）端。
(3)连接实物电路时，刚接好最后一根导线，就看到电流表和电压表的指针发生了偏转，发生这种现象的原因是 。
(4)闭合开关S后，发现电流表示数为零，电压表示数接近电源电压，则故障原因可能是电阻R （填“断路”或“短路”）。
(5)排除故障后，当电压表的示数为2.6V时，电流表的示数如图乙所示，为 A，则所测电阻R的阻值为 Ω
19.在“探究影响电流热效应的因素”实验中采用如图所示电路，电阻丝阻值。
(1)实验时应控制两个烧瓶内煤油的 和初始温度相同。
(2)实验中利用 来反映电流通过电阻产生热量的多少。
(3)如图所示方案中，将甲、乙两装置串联接入电路是为了保证通过两电阻丝的电流相同，探究电流通过导体产生热量的多少与 的关系。
(4)探究电流通过导体产生热量的多少与电流的关系时，小明将甲、乙两装置并联后接入电路通电相同时间后观察现象。小明的做法是否可行? ；理由是： 。
20.某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5V。
(1)电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障原因可能是 。
(2)故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为 V。
(3)在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向 （选填“A”或“B”）端移动。
(4)他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像，根据图像信息，可知小灯泡的额定功率是 W。
(5)一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是 。
A．探究电流的磁场强弱与电流大小的关系
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
六、计算题：本大题共2小题，共15分。
21.如图所示的电路中，电源电压恒定不变，当S闭合、S1断开时，电压表的示数为3V，电流表的示数为0.4A。
(1)电源电压是多少?
(2)R2的大小为多少?
(3)若R1的大小为5Ω，当S、S1都闭合，电流表的示数为多少?
22.体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
​​​​​​​
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。
1.【答案】C
2.【答案】A
3.【答案】D
4.【答案】B
5.【答案】B
6.【答案】C
7.【答案】AC
8.【答案】AD
9.【答案】8
0.6

10.【答案】乙
0.4A

11.【答案】2：1
9

12.【答案】变小
较多

13.【答案】热
总功率过大

14.【答案】乙
火

15.【答案】AB
AB段截面积小，电阻大，相同时间内产生的热量多

16.【答案】​​​​​​​
17.【答案】​​​​​​​
18.【答案】​​​​​​​
左
连接电路时未将开关断开
断路
0.26
10

19.【答案】质量
温度计的示数变化
电阻大小
不可行
未控制电阻相等

20.【答案】小灯泡短路
2.4
B
0.5
B

21.【答案】【详解】（1）当S闭合、S1断开时，只有R2连入电路，电压表测电源电压，则电源电压为
（2）当S闭合、S1断开时，只有R2连入电路，则R2的阻值为
（3）当S、S1都闭合，R1与R2并联，电压表测电源电压，电流表测干路电流，因并联电路各支路两端的电压相等，则R1两端的电压
因并联电路两电阻互不影响，则通过R2的电流仍为0.4A，由欧姆定律可知，通过R1的电流为
则干路的电流为
即电流表的示数为1A。

22.【答案】【详解】解：（1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，由图乙可知当体重计空载时，R=45 ，I=0.12A，则电源电压为
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为
定值电阻R0消耗的功率为
（3）已知电流表量程为0~0.6A，当电路中的电流最大为Imax=0.6A时，体重计测量最大体重，此时压敏电阻的阻值为
R″=-=-5=5
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R0消耗的电功率为0.45W；
（3）此体重计所能测量的最大体重为1200N。
