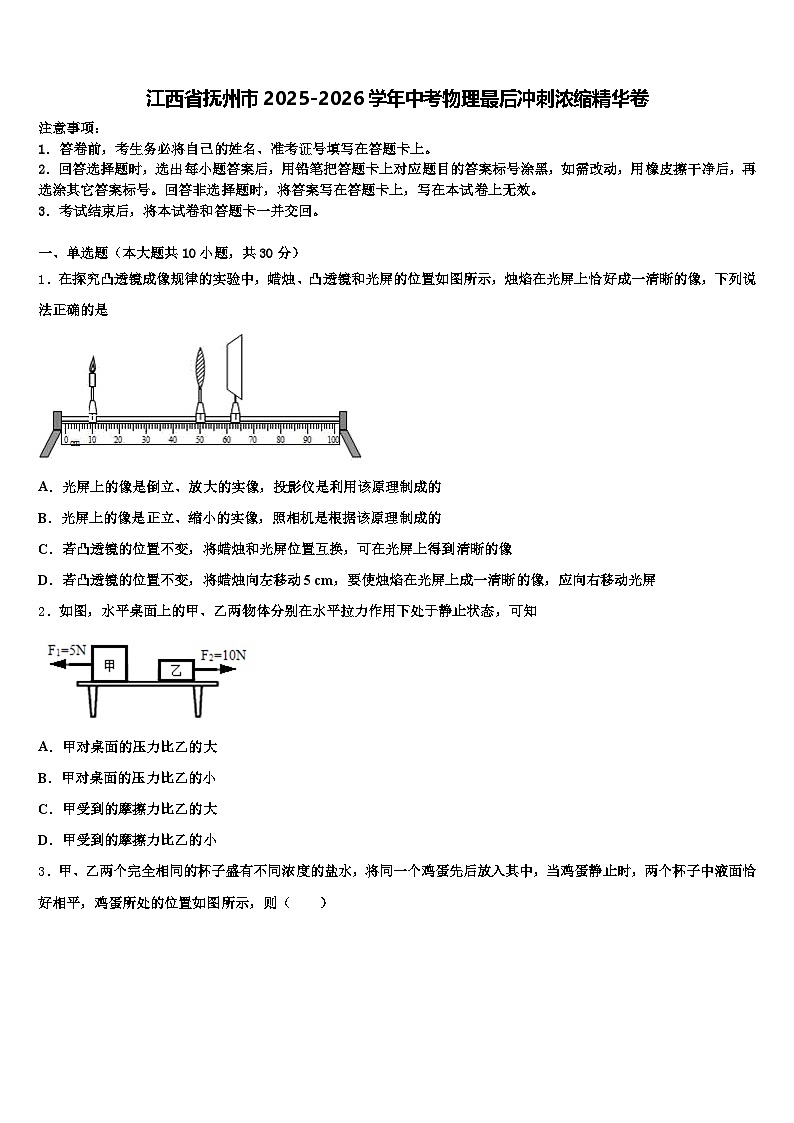

江西省抚州市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份江西省抚州市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析），共19页。试卷主要包含了下列有关电现象说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是
A．光屏上的像是倒立、放大的实像，投影仪是利用该原理制成的
B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C．若凸透镜的位置不变，将蜡烛和光屏位置互换，可在光屏上得到清晰的像
D．若凸透镜的位置不变，将蜡烛向左移动5 cm，要使烛焰在光屏上成一清晰的像，应向右移动光屏
2．如图，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态，可知
A．甲对桌面的压力比乙的大
B．甲对桌面的压力比乙的小
C．甲受到的摩擦力比乙的大
D．甲受到的摩擦力比乙的小

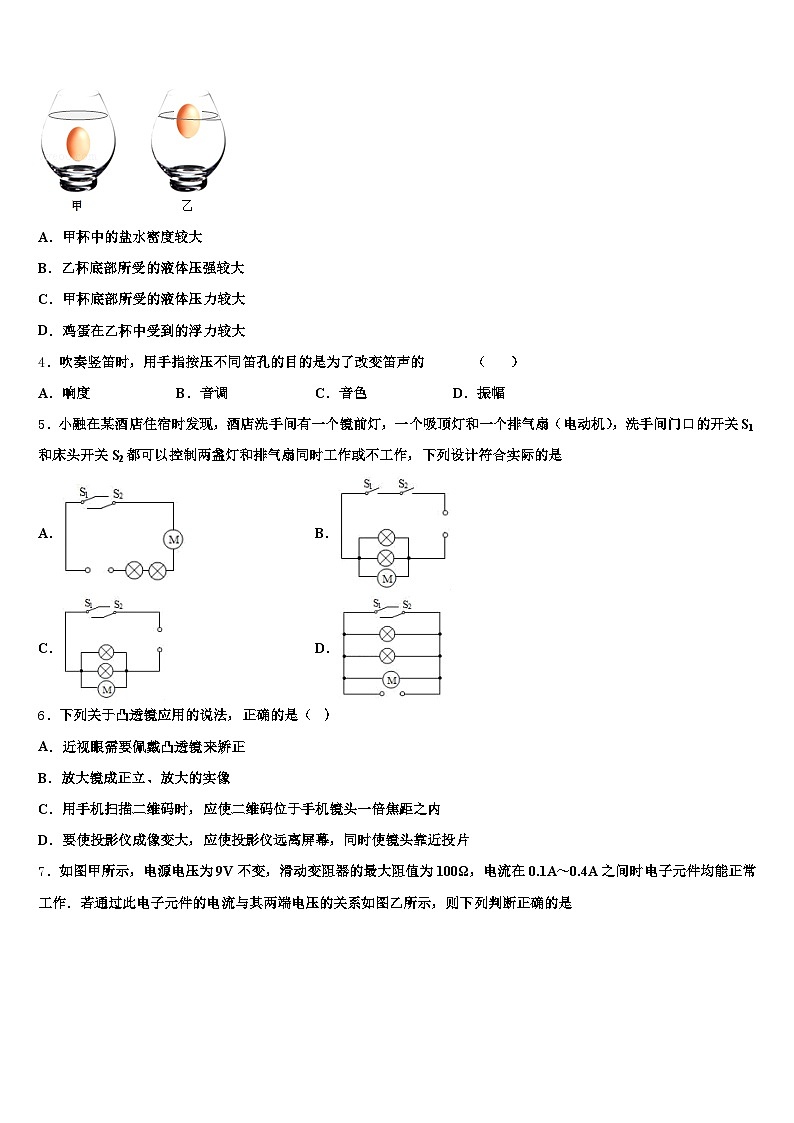

3．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
4．吹奏竖笛时，用手指按压不同笛孔的目的是为了改变笛声的 （ ）
A．响度B．音调C．音色D．振幅
5．小融在某酒店住宿时发现，酒店洗手间有一个镜前灯，一个吸顶灯和一个排气扇（电动机），洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，下列设计符合实际的是
A．B．
C．D．
6．下列关于凸透镜应用的说法，正确的是（ ）
A．近视眼需要佩戴凸透镜来矫正
B．放大镜成正立、放大的实像
C．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内
D．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投片

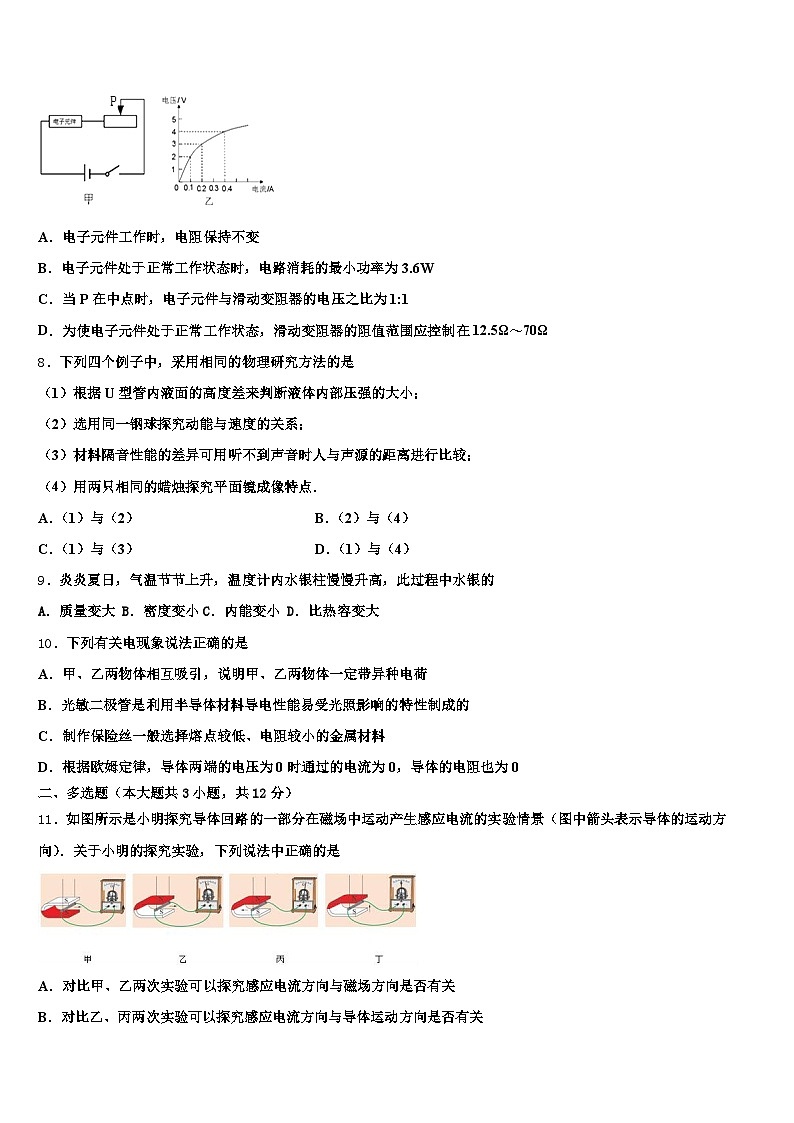

7．如图甲所示，电源电压为9V不变，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70Ω
8．下列四个例子中，采用相同的物理研究方法的是
（1）根据U型管内液面的高度差来判断液体内部压强的大小；
（2）选用同一钢球探究动能与速度的关系；
（3）材料隔音性能的差异可用听不到声音时人与声源的距离进行比较；
（4）用两只相同的蜡烛探究平面镜成像特点．
A．（1）与（2）B．（2）与（4）
C．（1）与（3）D．（1）与（4）
9．炎炎夏日，气温节节上升，温度计内水银柱慢慢升高，此过程中水银的
A．质量变大 B．密度变小C．内能变小 D．比热容变大
10．下列有关电现象说法正确的是
A．甲、乙两物体相互吸引，说明甲、乙两物体一定带异种电荷
B．光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的
C．制作保险丝一般选择熔点较低、电阻较小的金属材料
D．根据欧姆定律，导体两端的电压为0时通过的电流为0，导体的电阻也为0
二、多选题（本大题共3小题，共12分）
11．如图所示是小明探究导体回路的一部分在磁场中运动产生感应电流的实验情景（图中箭头表示导体的运动方向）．关于小明的探究实验，下列说法中正确的是
A．对比甲、乙两次实验可以探究感应电流方向与磁场方向是否有关
B．对比乙、丙两次实验可以探究感应电流方向与导体运动方向是否有关
C．对比甲、丙两次实验可以探究感应电流方向与磁场方向是否有关
D．对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关
12．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ）
A．太阳能、风能、水能、核能都是可以充分利用的可再生能源
B．光导纤维是利用电磁波从而实现远距离、大容量传输信息的
C．到目前为止，人类获得核能的途径只有核裂变和核聚变两种
D．利用超导材料制成的输电导线，可以实现远距离大功率输电
13．下列知识结构中错误的是
A．
B．
C．
D．
三、填空题（本大题共5小题，共10分）
14．我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务．卫星定位系统是利用____传递信息．光纤通信是利用光波在光导纤维中传输信息的一种通信方式，光导纤维是____（导体/绝缘体/半导体/超导体）．
15．（2016·自贡卷）如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
16．我国第二艘航母采用电磁弹射技术,如图为航母上简化的电磁弹射装置,能带动舰载机在极短时间内达到起飞速度。若舰载机质量为 15吨,从开始被弹射到起飞的过程中,舰载机受到向上的升力不断 增大的直接原因是_________。舰载机被弹射出去后,航 母受到的浮力将比舰载机未被弹射时减小_______牛。
17．小王家电能表如图所示，从表盘信息可知他家接入用电器总功率不能超过____W．当家里只有某一用电器单独工作时，电能表指示灯在10min内闪烁160次，则该用电器工作时的实际电功率为____W.
18．博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害．某博物馆采用了一种新的天窗形式——光导天窗（如图甲）．当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上．当外界光照太弱时，光井内有人工照明给予补充．
图乙为馆内亮度自动调节电路原理图．R0为保护电阻．R为光敏电阻，其阻值随光照的增强而减小，M为自动卷帘电动机．光敏电阻R相当于控制电路中的_____（选填“开关”或“用电器”）．若将R0换位阻值更大的定值电阻，会使博物馆内光线变_____（选填“强”或“弱”）．
四、计算题（本大题共3小题，共29分）
19．某电热水瓶的铭牌如下表所示．若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）．求：
（1）保温时通过电热水瓶的电流是多少？加热时电热水瓶的电阻多大？若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？请你尝试画出电热水瓶的内部电路图．
20．小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图．
请解答如下问题：（计算结果若不能整除，保留一位小数）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？若电阻R2的阻值为1210Ω，则电阻R1的阻值为多少？在傍晚用电高峰期，供电电压可能会下降．当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？
21．如图是某建设工地上工人用滑轮组拉动货物的示意图．货物重3000N，与地面的接触面积为0.25m2， 工人用F为400N的拉力将货物沿水平方向匀速拉动2m，货物与地面的滑动摩擦力为600N．试求：
货物对地面的压强是多少？ 货物克服摩擦力所做的功是多少？ 滑轮组的机械效率为多少？
五、作图题（本大题共2小题，共4分）
22．如图甲是一种雪团夹，向内握右端的手柄，左端的凹槽就能将雪压成雪团。它由两个杠杆组成，乙图所示的是其中一个杠杆AOB的简化图，请在图乙中画出： (1)阻力F2的力臂l2；(2)在A点施加的最小动力F1及其力臂l1。
23．请在下图（甲）、（乙）的虚线框内分别画一个适当的光学 器件，使它满足图中改变光路的要求．
六、实验探究题（本大题共3小题，共15分）
24．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．
商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：
a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；
c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时、S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．
为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：
猜想一：冰箱按要求放置可能会降低冰箱内的温度
猜想二：冰箱按要求放置可能会减少冰箱消耗的电能
a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．
25．根据给定的器材，设计实验测定未知电阻RX的电阻值．
器材：电压未知的稳压电源一台；已知电阻值的电阻R0一个；符合要求的电流表一块；单刀单掷开关两个；待测电阻RX以及导线若干．
要求：实验过程中不得拆改电路；
（1）画出电路图______；
（2）简述实验步骤；
①电流表调零，开关断开，按照电路图连接电路
②_____．
③_____．
（3）计算式RX＝_____．
26．如图所示是小明同学探究“阿基米德原理”的实验，其中桶A为圆柱形。
（1）小明同学先用弹簧测力计分别测出空桶A、B的重力，如图甲、乙所示：然后将空桶A轻放入盛满水的溢水杯中，用桶B接住溢出的水，如图丙所示。则空桶A受到的浮力为_____N；
（2）再测出桶B和溢出水的总重力，如图丁所示，则桶A排开水的重力为_____N；
（3）接着小芳同学往桶A中加入沙子进行实验，得到4组数据，如下表所示，其中数据有明显错误的是第_____次；
（4）分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于它排开的液体所受的_____；
（5）小芳同学进一步探究，她将装有适量沙子的桶A分别放入足够多的水中和另一未知液体中，桶A浸入水中的深度为h1，浸入另一液体中的深度为h2（两次桶A均没有被浸没）。设水的密度为ρ水，则另一液体的密度表达式为ρ液＝_____（用题中所给和所测物理量的字母表示）。
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
AB．由图知，物距大于像距，此时物距大于二倍焦距，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．故AB错；
C．光在折射中，光路是可逆的，所以若透镜不动，而将蜡烛和光屏的位置互换，则屏上仍能成清晰的像．故C正确；
D．若凸透镜的位置不变，将蜡烛向左移动5cm，也就是增大物距，要使烛焰在光屏上成一清晰的像，就要减小像距，所以应向左移动光屏，故D错．
2、D
【解析】
AB. 甲、乙两物体对水平桌面的压力等于它们的重力，它们的重力不知，所以无法比较它们对桌面的压力大小．故A、B错误．
CD. 因甲、乙两物体都静止，处于平衡状态，受平衡力，水平方向上受到的拉力等于摩擦力，即甲受到的摩擦力为5N，乙受到的摩擦力为10N．故C错误，D正确．
3、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
4、B
【解析】
笛子是管乐器，管乐器是靠空气柱振动发声的，空气柱长短不同，发出的音调不同，笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音。
5、C
【解析】
洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，这说明这两个开关与三个用电器之间是串联的，而三个用电器是并联的，故C符合题意．
6、D
【解析】
A. 近视眼需要佩戴凹透镜来矫正，远视眼佩戴凸透镜矫正，故A错误；
B. 根据凸透镜的成像规律知，物距在焦距以内时，即放大镜的应用，成的是正立、放大的虚像，故B错误；
C. 用手机扫描二维码时，应用的是凸透镜成倒立缩小的实像的原理，此时物距应大于二倍焦距，所以应使二维码位于手机镜头二倍焦距以外，故C错误；
D. 根据凸透镜成倒立实像时的规律，要使投影仪成像变大，应增大像距，使投影仪远离屏幕，同时减小物距，使镜头靠近投影片，故D正确；
故选D．
点睛：牢记成实像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
7、D
【解析】
A．从图象可知，电子元件的电流与电压不成正比，所以电阻是变化的，故A错误；
B．当电路消耗的功率最小时，电路电流最小，为I小＝0.1A，电路消耗的最小功率：P＝UI小＝9V×0.1A＝0.9W，故B错误．
C．因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；
D．电子元件处于正常工作状态时，电路电流最小为0.1A，此时由图乙知，电子元件两端的最小电压U最小＝2V，所以滑动变阻器两端的最大电压为：U滑最大＝UU最小＝9V2V＝7V，此时滑动变阻器接入电路的电阻最大：R最大＝＝70Ω，电路电流最大为0.4A，电子元件两端的最大电压U最大＝4V，所以滑动变阻器两端的最小电压为U滑最小＝UU最大＝9V4V＝5V，滑动变阻器接入电路的电阻最小：R最小＝＝12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故D正确。
（1）从图象可知，电流与电子元件两端的电压不是正比关系；（2）电子元件处于正常工作状态时，据公式P＝UI计算电路消耗的最小功率；（3）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（4）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．
8、C
【解析】
（1）根据U型管内液面的高度差来判断液体内部压强的大小, 采用的是转换法；
（2）选用同一钢球探究动能与速度的关系，采用的是控制变量法；
（3）材料隔音性能的差异可用听不到声音时人与声源的距离进行比较，采用的是控制变量法，采用的是转换法；
（4）用两只相同的蜡烛探究平面镜成像特点，采用的是等效替代法．
综上，采用相同的物理研究方法的是（1)与（3），故C为答案．
9、B
【解析】水银柱遇热膨胀，体积变大，但是本身还是这节水银柱，物质多少没变所以质量不变化。温度升高内能变大，AC错误。D比热容和温度变化无关D错误。质量不变化但是体积膨胀变大因而密度变小。B对。
考点：考察物理量的变化
10、B
【解析】
（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，带电体的性质：带电体可以吸引轻小的物体；
（2）半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等；
（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答；
（4）电阻是导体本身的一种性质，它与电流、电压都无关，但在数值上等于电压、电流的比值；电阻的影响因素是材料、长度、横截面积、温度等因素。
【详解】
A、甲、乙两物体相互吸引，它们可能一个带电、另一个不带电，也可能带异种电荷，故A错误；
B、光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的，故B正确；
C、制作保险丝一般选择熔点较低、电阻较大的金属材料，这样才能在电流过大时产生更多的热量，保险丝及时熔断，故C错误；
D、电阻是导体本身的一种性质，与电流、电压无关，当电压、电流都为0时，导体的电阻不为0，故D错误。
故选：B。
本题考查了带电体的性质、电荷间作用规律、半导体的特点、保险丝的特点以及电阻的影响因素，属于综合性题目。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不同，即可以得到感应电流方向与磁场方向有关，故A正确；B. 图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C. 图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D. 图乙中，导体做切割磁感线运动，有感应电流产生，图丁中，沿磁感线运动，无感应电流产生，对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关，故D正确．故选ABD．
此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．
12、BCD
【解析】
A．核能使用之后在短时间内无法在自然界中再次产生，所以是不可再生能源，故A错误；
B．激光是一种电磁波，在光导纤维中利用激光传递信息，因为激光的频率很高，可以在相同的时间内传输更多的信息，故B正确；
C．到目前为止，人类获得核能的途径有两条：核裂变、核聚变，故C正确；
D．远距离输电中的输电导线若用超导体材料制成，将降低输电过程中的电能损耗，节约能源，故D正确．
故选BCD．
13、ACD
【解析】
A．晶体有一定的熔点，非晶体没有熔点；晶体在熔化过程中，温度始终保持不变．故A错误．
B．蒸发是在任何温度下发生在液体表面缓慢的汽化现象，而沸腾是在一定温度下，发生在液体和表面的剧烈的汽化现象；故B正确．
C．响度跟振幅有关，音调跟频率有关，音色和结构、材料有关；故C错误．
D．水中倒影属于光的反射现象，影子和小孔成像属于光的直线传播现象；故D错误．
三、填空题（本大题共5小题，共10分）
14、电磁波 绝缘体
【解析】
太空中没有空气，是真空，电磁波传播不需要介质，卫星定位系统是利用电磁波传递信息；光纤通信是利用激光在光导纤维中传输的一种通信方式；光导纤维的制备材料是二氧化硅，即玻璃丝，属于绝缘体．
15、＞ ＞ 2.7
【解析】
试题分析：由于在A位置排开水的质量大于在B位置排开水的质量，所以FA>FB；由于A位置比B位置所处的位置深，所以在A处的压强大于B处的压强pA> pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
16、机翼上方气体流速快，压强小；下方流速慢压强大 150000
【解析】
舰载机从开始被弹射到起飞的过程中，速度不断增大， 此时等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼下方的流速，根据流速越大，压强越小，此时就形成一个向上的压强差，速度增大，升力就不断增大；根据漂浮的物体受到的浮力等于物体重力，航母减小的浮力就等于舰载机的重力，即F减小=G机=mg=15×1000kg×10N/kg=150000N。
17、4400 600
【解析】
该电能表允许通过的最大功率P最大=UI=220V×20A=4400W，则小王家接入的用电器总功率不能超过4400W；
用电器工作10min消耗的电能W=kW•h=0.1kW•h=3.6J；
用电器的功率P ==.
18、开关 强
【解析】
由电路图可知，光敏电阻串联接入电路，光照较强时电阻几乎为0，电路是通路，光照较弱时电阻接近于无穷大，电路断路，由此可知，光敏电阻R相当于控制电路中的开关。若将R0换位阻值更大的定值电阻，让光导天窗工作时的电流是一定的，则根据 可知光敏电阻的阻值应更小；由于光敏电阻的阻值随光照的增强而减小，则会使博物馆内光线变强。
四、计算题（本大题共3小题，共29分）
19、（1）0.14A（2）40.33Ω（3）93.3%（4）
【解析】
（1）保温时通过电热水瓶的电流为：；
（2）电热水瓶的电阻为：；
（3）瓶内水的质量为：m=ρV=1.0×103kg/m3×2×10-3m3=2kg，
瓶内水吸收的热量：Q=cm（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J，消耗的电能：W=P2t=1200W×10×60s=7.2×105J，热水瓶效率： ；
（4）两个电阻串联，一个开关与电阻并联，或者两个电阻并联，一个开关与电阻串联，电路图如下图，其它合理亦可．
20、（1）4.2A；（2）55Ω；（3）745.2W
【解析】
（1）电热饮水机正常工作时，在加热状态下的总电流：
（2）加热状态时通过R2的电流：
加热状态时通过R1的电流：
由欧姆定律知R1的电阻：
；
（3）当实际电压只有198V时，这个电热饮水机加热的实际功率：
:
答：（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是4.2A；
（2）若电阻R2的阻值为1210Ω，则电阻R1的阻值为55Ω
（3）当实际电压只有198V时，这个电热饮水机加热的实际功率是745.2W．
21、1.2×104Pa 1200J 75%
【解析】
（1）因水平面上物体的压力和自身的重力相等，
所以，货物对地面的压强：
p====1.2×104Pa；
（2）货物克服摩擦力所做的功：
W有=fs=600N×2m=1200J；
（3）由图可知，n=2，则绳端移动的距离：
s绳=ns物=2×2m=4m，
拉力做的功：
W总=F′s绳=400N×4m=1600J，
滑轮组的机械效率：
η=×100%=×100%=75%．
答：（1）货物对地面的压强是1.2×104Pa；
（2）货物克服摩擦力所做的功是1200J；
（3）滑轮组的机械效率为75%．
五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）因为力与力臂垂直因此首先作出阻力F2所在的阻力的作用线，然后过支点O向阻力的作用线引一条垂线段即所求画的阻力臂l2；
（2）直接连接支点O与动力的作用点A即为最长的动力臂l1，因为力与力臂垂直因此根据实际情况即可作出最小动力F1。
23、
【解析】
分析：根据图中折射光线和入射光线的特点，结合凹透镜和凸透镜的特点选择合适的透镜．
解答：解：从图甲中可以看出，入射光线平行于主光轴，折射光线相对于入射光线远离主光轴，因此对光线起发散作用，故为凹透镜；
从图乙中可以看出，入射光线平行于主光轴，折射光线相交于一点，因此对光线起会聚作用，故为凸透镜；
如图所示．
六、实验探究题（本大题共3小题，共15分）
24、竖直向下 重垂线与量角器90°刻度线是否重合 D 把温度计放入盛水的杯中放入冰箱中 错误 断开家中其它用电器
【解析】
（1）a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是竖直向下的；
b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的囻心，通过观察重垂线与量角器90°刻度线是否重合，可确定确定冰箱放置水平；
（2）A．开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错误；
B．开关S1、S2都闭合时，照明灯L与电动机M并联，故B错误；
C．关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确．
（3）a．因水的比热容较大，吸收相同的热量，温度变化不明显，故为了使温度计从冰箱内取出读数时示数变化不明显，她可以把温度计放入盛水的杯中放入冰箱中；小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是错误的；
b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该断开家中其它用电器，小芳通过比较测量结果验证了猜想二是正确的．
25、先只闭合开关S1，记下电流表的示数I0断开开关S1，再闭合开关S2，记下电流表的示数IX
【解析】
（1）根据题意，把已知定值电阻R0与未知电阻RX并联，每个支路各有一个开关单独控制，电流表在干路上，如图所示：
（2）实验步骤：
①电流表调零，开关断开，按照电路图连接电路；
②先只闭合开关S1，记下电流表的示数I0；
③断开开关S1，再闭合开关S2，记下电流表的示数IX．
（3）根据欧姆定律，又因为并联电路电压相等，所以，I0R0＝IXRX，即RX＝
26、223重力
【解析】
（1）如图丙，小桶A处于漂浮状态，由物体漂浮的条件可知，小桶A受到的浮力与小桶的重力相同，即F浮＝GA＝2N；
（2）由图知，弹簧测力计的分度值为0.2N，甲图中弹簧测力计的示数为2N，即桶A重为2N，乙图中弹簧测力计的示数为1.6N，即桶B重为1.6N，由图丁可知，小桶B和排开的水的总重力为G总＝3.6N，所以小桶A排开的水重：G排＝G总﹣G桶＝3.6N﹣1.6N＝2N；
（3）由表格数据可知，桶A与沙子的总重量从2.4N增加到2.8N，增加量△G沙＝2.8N﹣2.4N＝0.4N；桶A与水的总重量从4N增加到4.4N，增加量△G水＝4.4N﹣4N＝0.4N，即△G沙＝△水，而第3次实验中桶A与沙子的总重量从2.8N增加到3.2N，增加量△G沙＝3.2N﹣2.8N＝0.4N；桶A与水的总重量从4.4N增加到4.6N，增加量△G水＝4.6N﹣4.4N＝0.2N；即△G沙≠△水，故错误的是第3次；
（4）由图丙可知，空桶A受到的浮力为2N，小桶A排开的水重：G排＝2N；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于该物体排开的液体受到的重力；
（5）装有适量沙子的桶A始终处于漂浮状态，所受浮力等于本身的重力，则F浮水＝F浮液＝G，由于V排水＝SH，V排液＝Sh，根据得：，所以另一液体的密度： .
型号DSP-19B
电源220V 50Hz
功率
加热时 1200W
保温时 30W
容量2L
次数
1
2
3
4
桶A与沙子的总重量/N
2.4
2.8
3.2
3.4
桶B与水的总重量/N
4.0
4.4
4.6
5.0
