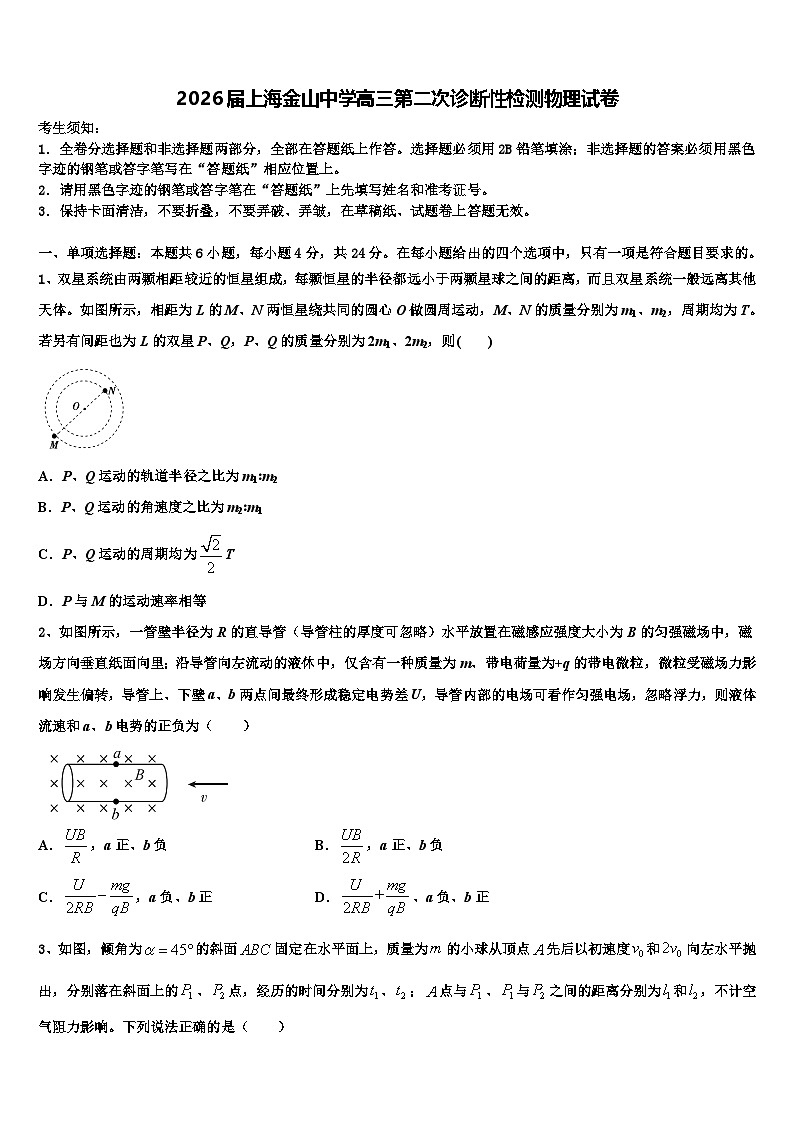

2026届上海金山中学高三第二次诊断性检测物理试卷含解析

这是一份2026届上海金山中学高三第二次诊断性检测物理试卷含解析，共17页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、双星系统由两颗相距较近的恒星组成，每颗恒星的半径都远小于两颗星球之间的距离，而且双星系统一般远离其他天体。如图所示，相距为L的M、N两恒星绕共同的圆心O做圆周运动，M、N的质量分别为m1、m2，周期均为T。若另有间距也为L的双星P、Q，P、Q的质量分别为2m1、2m2，则( )
A．P、Q运动的轨道半径之比为m1∶m2
B．P、Q运动的角速度之比为m2∶m1
C．P、Q运动的周期均为T
D．P与M的运动速率相等
2、如图所示，一管壁半径为R的直导管（导管柱的厚度可忽略）水平放置在磁感应强度大小为B的匀强磁场中，磁场方向垂直纸面向里；沿导管向左流动的液休中，仅含有一种质量为m、带电荷量为+q的带电微粒，微粒受磁场力影响发生偏转，导管上、下壁a、b两点间最终形成稳定电势差U，导管内部的电场可看作匀强电场，忽略浮力，则液体流速和a、b电势的正负为（ ）
A．，a正、b负B．，a正、b负
C．，a负、b正D．、a负、b正

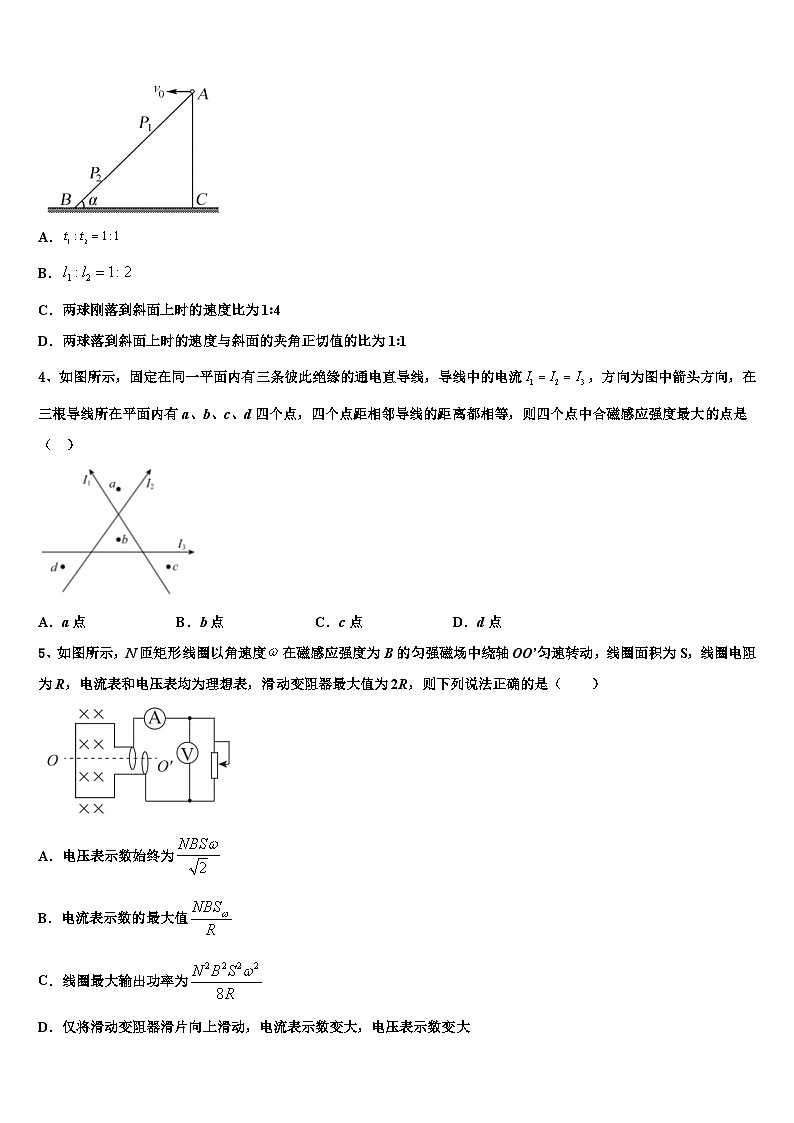

3、如图，倾角为的斜面固定在水平面上，质量为的小球从顶点先后以初速度和向左水平抛出，分别落在斜面上的、点，经历的时间分别为、；点与、与之间的距离分别为和，不计空气阻力影响。下列说法正确的是（ ）
A．
B．
C．两球刚落到斜面上时的速度比为1∶4
D．两球落到斜面上时的速度与斜面的夹角正切值的比为1∶1
4、如图所示，固定在同一平面内有三条彼此绝缘的通电直导线，导线中的电流，方向为图中箭头方向，在三根导线所在平面内有a、b、c、d四个点，四个点距相邻导线的距离都相等，则四个点中合磁感应强度最大的点是（ ）
A．a点B．b点C．c点D．d点
5、如图所示，N匝矩形线圈以角速度在磁感应强度为B的匀强磁场中绕轴OO’匀速转动，线圈面积为S，线圈电阻为R，电流表和电压表均为理想表，滑动变阻器最大值为2R，则下列说法正确的是（ ）
A．电压表示数始终为
B．电流表示数的最大值
C．线圈最大输出功率为
D．仅将滑动变阻器滑片向上滑动，电流表示数变大，电压表示数变大

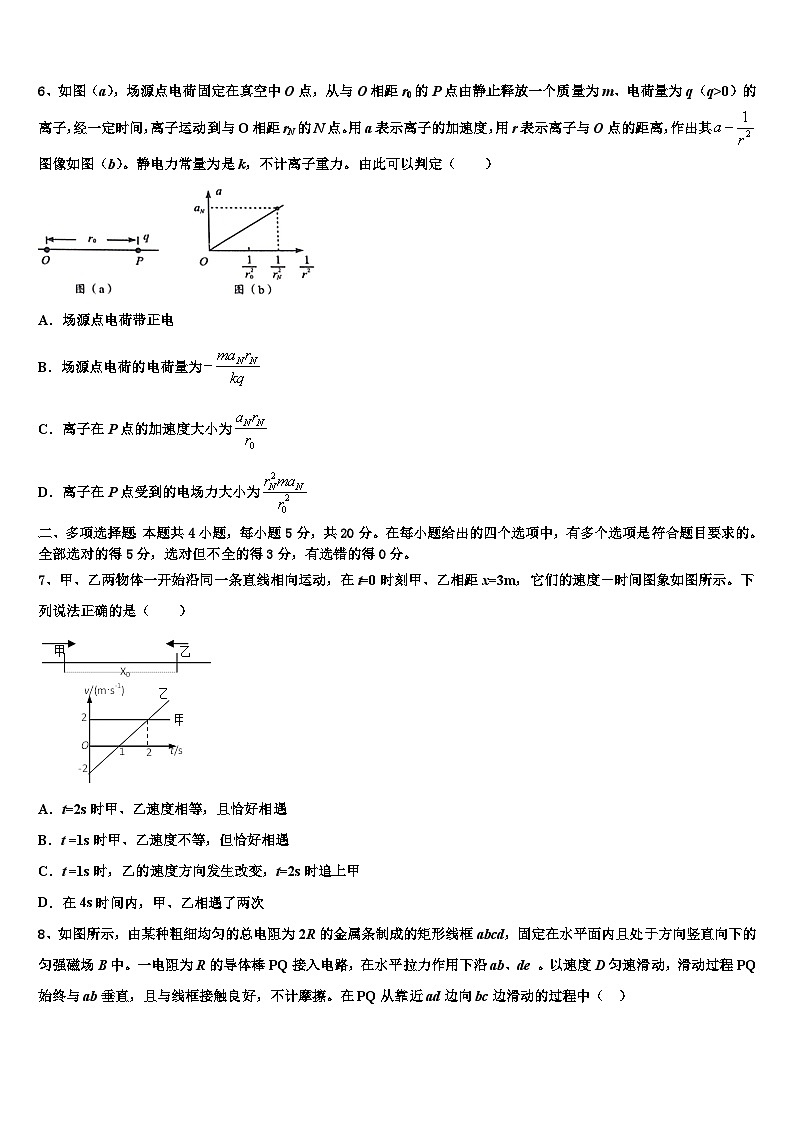

6、如图（a），场源点电荷固定在真空中O点，从与O相距r0的P点由静止释放一个质量为m、电荷量为q（q>0）的离子，经一定时间，离子运动到与O相距rN的N点。用a表示离子的加速度，用r表示离子与O点的距离，作出其图像如图（b）。静电力常量为是k，不计离子重力。由此可以判定（ ）
A．场源点电荷带正电
B．场源点电荷的电荷量为
C．离子在P点的加速度大小为
D．离子在P点受到的电场力大小为
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、甲、乙两物体一开始沿同一条直线相向运动，在t=0时刻甲、乙相距x=3m，它们的速度－时间图象如图所示。下列说法正确的是（ ）
A．t=2s时甲、乙速度相等，且恰好相遇
B．t =1s时甲、乙速度不等，但恰好相遇
C．t =1s时，乙的速度方向发生改变，t=2s时追上甲
D．在4s时间内，甲、乙相遇了两次
8、如图所示，由某种粗细均匀的总电阻为2R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中。一电阻为R的导体棒PQ接入电路，在水平拉力作用下沿ab、de 。以速度D匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦。在PQ从靠近ad边向bc边滑动的过程中（ ）
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先增大后减小
9、如图所示，在真空中，某点电荷Q形成的电场中，a、b、c三个虚线圆分别表示电场中的三个等势面，它们的电势分别为45V、25V、15V。一粒子q带电荷量大小为0.1C，电性未知，在电场中的运动轨迹如图中实线KLMN所示。下列说法正确的是（ ）
A．场源电荷Q带负电
B．粒子q带正电
C．粒子q从K到L的过程中，克服电场力做功3J
D．粒子在距场源电荷最近的L处动能为零
10、如图甲所示，竖直放置的U形导轨上端接一定值电阻R，U形导轨之间的距离为2L，导轨内部存在边长均为L的正方形磁场区域P、Q，磁场方向均垂直导轨平面(纸面)向外。已知区域P中的磁场按图乙所示的规律变化(图中的坐标值均为已知量)，磁场区域Q的磁感应强度大小为B0。将长度为2L的金属棒MN垂直导轨并穿越区域Q放置，金属棒恰好处于静止状态。已知金属棒的质量为m、电阻为r，且金属棒与导轨始终接触良好，导轨的电阻可忽略，重力加速度为g。则下列说法正确的是（ ）
A．通过定值电阻的电流大小为
B．0~t1时间内通过定值电阻的电荷量为
C．定值电阻的阻值为
D．整个电路的电功率为
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）如图所示，一端固定滑轮的长木板放在桌面上，将光电门固定在木板上的B点，用重物通过细线拉小车，且重物与力的传感器相连，若利用此实验装置做“探究合外力做的功与物体动能改变量的关系实验”，小车质量为M，保持小车质量不变，改变所挂重物质量m进行多次实验，每次小车都从同一位置A由静止释放（g取10m/s2）．
（1）完成该实验时，____________（填“需要”或“不需要”）平衡摩擦力；
（2）在正确规范操作后，实验时除了需要读出传感器的示数F，测出小车质量M，通过光电门的挡光时间t及遮光条的宽度d，还需要测量的物理量是________。由实验得到合外力对小车做的功与小车动能改变量的关系式为________（用测得的物理量表示）。
12．（12分）某实验小组用下列器材设计了如图甲所示的欧姆表电路，通过调控电键S和调节电阻箱，可使欧姆表具有“×1”“×10”两种倍率。

A．干电池：电动势E=1.5V，内阻r=0.5Ω
B．电流表mA：满偏电流Ig=1mA，内阻Rg=150Ω
C．定值电阻R1=1200Ω
D．电阻箱R2：最大阻值999.99Ω
E.定值电阻R3=150Ω
F.电阻箱R4最大阻值9999Ω
G.电键一个，红、黑表笔各1支，导线若干
(1)该实验小组按图甲所示正确连接好电路。当电键S断开时，将红、黑表笔短接，调节电阻箱R2，使电流表达到满偏电流，此时闭合电路的总电阻叫做欧姆表的内阻R内，则R内=______Ω，欧姆表的倍率是______（选填“×1”或“×10”）；
(2)闭合电键S
第一步：调节电阻箱R2，当R2=______Ω时，再将红、黑表笔短接，电流表再次达到满偏电流；
第二步：在红、黑表笔间接入电阻箱R4，调节R4，当电流表指针指向图乙所示的位置时，对应的欧姆表的刻度值为______Ω。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，在竖直平面内，第二象限存在方向竖直向下的匀强电场(未画出)，第一象限内某区域存在一边界为矩形、磁感应强度B0＝0.1 T、方向垂直纸面向里的匀强磁场(未画出)，A(m，0)处在磁场的边界上，现有比荷＝108 C/kg的离子束在纸面内沿与x轴正方向成θ＝60°角的方向从A点射入磁场，初速度范围为×106 m/s≤v0≤106 m/s，所有离子经磁场偏转后均垂直穿过y轴正半轴，进入电场区域。x轴负半轴上放置长为L的荧光屏MN，取π2＝10，不计离子重力和离子间的相互作用。
(1)求矩形磁场区域的最小面积和y轴上有离子穿过的区域长度；
(2)若速度最小的离子在电场中运动的时间与在磁场中运动的时间相等，求电场强度E的大小(结果可用分数表示)；
(3)在第(2)问的条件下，欲使所有离子均能打在荧光屏MN上，求荧光屏的最小长度及M点的坐标。
14．（16分）一足够长宽为L的长方体透明介质与右侧的荧光屏平行放置，其右表面距离荧光屏的距离也为L，在透明介质的左侧L处有一点光源S，该光源在荧光屏上的投影点为O，点光源S发出一细光束，光束与透明介质表面呈=45°，细光束经透明介质折射后射到荧光屏上的A点，经测量可知AO两点之间的距离为，已知光在真空中的速度为c。求：
(1)该透明介质的折射率大小为多少？
(2)细光束从发射到射到荧光屏上的时间为多少？
15．（12分）如图所示，水平地面上有两个静止的物块A和B，A、B的质量分别为m1＝2kg，m2＝1kg，它们与地面间的动摩擦因数均为μ＝0.5。现对物块A施加一大小I＝40N·s，水平向右的瞬时冲量，使物块A获得一个初速度，t＝1s后与物块B发生弹性碰撞，且碰撞时间很短，A、B两物块均可视为质点，重力加速度g＝10m/s2。
(1)求A与B碰撞前瞬间，A的速度大小；
(2)若物块B的正前方20m处有一危险区域，请通过计算判断碰撞后A、B是否会到达危验区域。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】
双星系统的两颗恒星运动的角速度相等，由万有引力提供向心力，对M、N有
G ＝m1·r1
G＝m2·r2
对P、Q有
G＝2m1·r′1
G＝2m2·r′2
其中
r1＋r2＝L，r′1＋r′2＝L
联立解得
T′＝T
由
2m1r′1＝2m2r′2
可知
r′1∶r′2＝m2∶m1
则可知
r1＝r′1
结合v＝可知P与M的运动速率不相等，故ABD错误，C正确。
故选C。
2、C
【解析】
如题图所示液体中带正电微粒流动时，根据左手定则，带电微粒受到向下的洛伦兹力，所以带电微粒向下偏，则a点电势为负，b点电势为正，最终液体中的带电微粒所受的电场力与磁场力和带电微粒所受重力的合力为零，即
解得，故C正确，ABD错误。
故选C。
3、D
【解析】
A．平抛运动落在斜面上时，竖直方向的位移和水平方向上位移比值一定
解得
可知时间与初速度成正比，所以，故A错误；
B．落点到A点的距离
可知距离与初速度的平方成正比，所以，故B错误；
CD．设速度与水平方向的夹角为，有
则知小球落在斜面上时速度方向相同，所以两球落到斜面上时的速度与斜面的夹角相同，夹角正切值的比为1∶1，
则落到斜面上时的速度为
则可知刚落到斜面上时的速度与初速度成正比，所以两球刚落到斜面上时的速度比为1∶2，故C错误，D正确。
故选D。
4、C
【解析】
由安培定则可知在a点产生的磁场方向垂直纸面向里，在a点产生的磁场方向垂直纸面向外，和在a点产生的磁场合磁感应强度为零，所以a点的合磁感应强度等于在a点产生的磁感应强度，同理可得b点和d点的合磁感应强度等于在这两点产生的磁感应强度，c点的合磁感应强度等于、和在c点产生的磁感应强度同向叠加的矢量和，所以c点的合磁感应强度最大，故C正确，ABD错误。
故选C。
5、C
【解析】
AB．线圈中产生的交流电最大值为
有效值
电流表示数是
电流表示数的最大值
电压表两端电压是路端电压
选项AB错误；
C．当外电阻等于内电阻时，电源输出功率最大，线圈最大输出功率为
选项C正确；
D．仅将滑动变阻器滑片向上滑动，电阻变大，则电流表示数变小，电压表示数变大，D错误。
故选C。
6、D
【解析】
A．从P到N，带正电的离子的加速度随的增加而增大，即随r的减小而增加，可知场源点电荷带负电，选项A错误；
B．在N点，由库仑定律及牛顿第二定律
解得
选项B错误；
CD．在P点时，由库仑定律及牛顿第二定律
离子在P点受到的电场力大小为
选项C错误，D正确。
故选D。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BD
【解析】
AC．由图可知t=1s时刻，乙的速度方向发生改变，t=2s时刻甲、乙速度相等，但由图像与坐标轴围成的面积表示位移可知，乙围成的面积是0，说明乙回到出发点，甲的位移4m，所以两者此时没有相遇，故AC错误；
B．t=1s时刻甲、乙速度不等，由图像与坐标轴围成的面积表示位移可知，乙位移是1m，甲的位移2m，两都位移之和刚好是3m，所以恰好相遇，故B正确；
D．t=1s时到t=3s时，甲乙两图像与坐标轴围成的面积相等，说明这段时间内两者的位移相等，由B项分析可知，t=1s时恰好相遇，所以t=3s时也恰好相遇，说明在t=0到t=4s时间内，甲乙仅相遇过二次，故D错误。
故选BD。
8、CD
【解析】
A．导体棒为电源产生的电动势为
等效电路为左边电阻和右边并联，总电阻为
又线框总电阻为，在从靠近处向滑动的过程中，总电阻先增大后减小，总电流先减小后增大，故A项错误；
B．两端电压为路端电压
即先增大后减小，故B项错误；
C．拉力的功率等于克服安培力做功的功率，有
先减小后增大，故C项正确；
D．根据功率曲线可知当外电阻时输出功率最大，而外电阻先由小于的某值开始增加到，再减小到小于的某值，所以线框消耗的功率先增大后减小，故D项正确．
故选CD。
9、BC
【解析】
A．因为a、b、c三个虚线圆电势分别为45V、25V、15V，说明场源电荷Q带正电，故A错误；
B．由粒子运动轨迹可知，粒子与场源电荷之间是斥力作用，粒子q带正电，故B正确；
C．粒子q从K到L的过程中，电势升高，电势差为30V，克服电场力做功为
故C正确；
D．由运动轨迹可以看出，粒子做曲线运动，在L处速度大小不可能为零，故D错误。
故选BC。
10、BD
【解析】
A．金属棒恰好处于静止状态，有
解得电流大小
故A错误；
B．0～t1时间内通过定值电阻的电荷量
B项正确；
C．根据题图乙可知，感应电动势
又
联立解得
故C错误；
D．整个电路消耗的电功率
故D正确。
故选BD。
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、需要 A、B的间距x
【解析】
（1）本实验需要平衡摩擦力，如果存在摩擦力，则细线对小车的拉力就不是小车的合外力，则合外力的功无法具体计算。
（2）小车通过光电门的速度为，根据动能定理：，所以还需要测量的量是A、B的间距x，根据上式可得：合外力对小车做的功与小车动能改变量的关系式为
12、1500 ×10 14.5 50
【解析】
(1)[1]由闭合电路欧姆定律可知内阻为
[2]故中值电阻应为1500Ω，根据多用电表的刻度设置可知，表盘上只有两种档位，若为×1，则中性电阻太大，不符合实际，故欧姆表倍率应为“×10”
(2)[3]为了得到“×1”倍率，应让满偏时对应的电阻为150Ω，电流
此时表头中电流应为0.001A；则与之并联电阻R3电流应为
则有
所以
[4]由图可知电流为0.75mA，总电阻
待测电阻
对应的刻度应为50
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) m2 ，m，(2)×104 V/m，(3)，(－m，0)。
【解析】
(1)由洛伦兹力提供向心力，得
qvB＝
rmax＝＝0.1 m
根据几何关系可知，速度最大的离子在磁场中做圆周运动的圆心恰好在y轴B(0，m)点，如图甲所示，离子从C点垂直穿过y轴。根据题意，所有离子均垂直穿过y轴，即速度偏向角相等，AC连线是磁场的边界。速度最小的离子在磁场中做圆周运动的半径：
rmin＝＝m
甲 乙
速度最小的离子从磁场离开后，匀速前进一段距离，垂直y轴进入电场，根据几何知识，离子恰好从B点进入电场，如图乙所示，故y轴上B点至C点区域有离子穿过，且
BC＝m
满足题意的矩形磁场应为图乙中所示，由几何关系可知矩形长m，宽m，面积：
S＝m2；
(2)速度最小的离子从B点进入电场，离子在磁场中运动的时间：
t1＝T＝·
离子在电场中运动的时间为t2，则：
BO＝··
又因：
t1＝t2
解得：E＝×104 V/m；
(3)离子进入电场后做类平抛运动：
BO＝··
水平位移大小：
x1＝vB·t′1
同理：
CO＝··
水平位移大小：
x2＝vC·t′2
得：x1＝m，x2＝m
荧光屏的最小长度：
Lmin＝x2－x1＝m
M点坐标为(－m，0)。
14、 (1)；(2)
【解析】
(1)作出光路图如图所示
入射角为，设折射角为，光束从透明介质出射时偏离入射点距离为，则有
则有
由折射定律
(2)细光束在透明介质中的速度
由几何关系有
解得
光束在空气中的传播时间为
因此光束从发射到射到荧光屏上的时间为
15、 (1) 15m/s (2) 物块A不会到达危险区域，物块B会到达危险区域
【解析】
（1）设物块A获得的初速度为v0，则
I=m1v0
A与B碰撞前的运动过程有:
v1=v0-at
其中
a=μg
解得：A与B碰撞前瞬间，A的速度大小
v1=15m/s
（2）A与B碰撞过程机械能守恒、动量守恒，则有
m1v1=m1v1′+m2v2
=+
解得:
v1′=5 m/s，v2=20 m/s
由运动学公式可知：
xA==2.5 m
xB== 40m
即物块A不会到达危险区域，物块B会到达危险区域。
