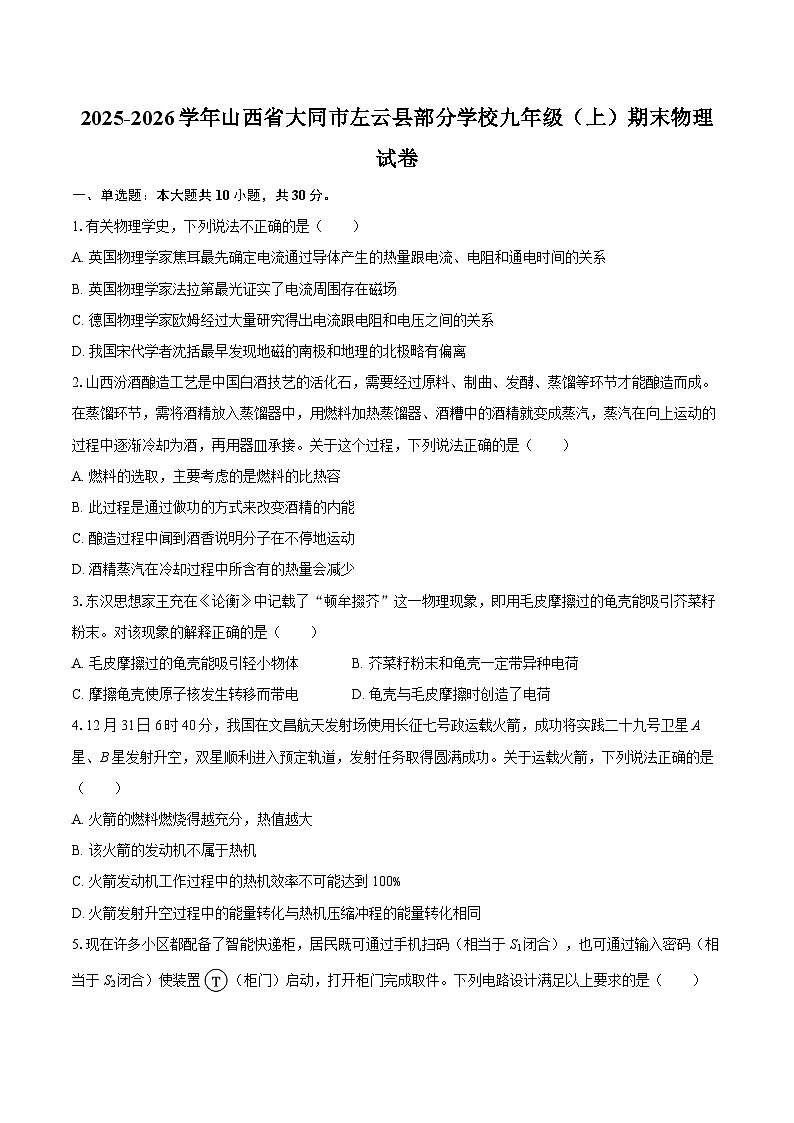

2025-2026学年山西省大同市左云县部分学校九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年山西省大同市左云县部分学校九年级（上）期末物理试卷-自定义类型，共11页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
1.有关物理学史，下列说法不正确的是（ ）
A. 英国物理学家焦耳最先确定电流通过导体产生的热量跟电流、电阻和通电时间的关系
B. 英国物理学家法拉第最光证实了电流周围存在磁场
C. 德国物理学家欧姆经过大量研究得出电流跟电阻和电压之间的关系
D. 我国宋代学者沈括最早发现地磁的南极和地理的北极略有偏离
2.山西汾酒酿造工艺是中国白酒技艺的活化石，需要经过原料、制曲、发酵、蒸馏等环节才能酿造而成。在蒸馏环节，需将酒精放入蒸馏器中，用燃料加热蒸馏器、酒糟中的酒精就变成蒸汽，蒸汽在向上运动的过程中逐渐冷却为酒，再用器皿承接。关于这个过程，下列说法正确的是（ ）
A. 燃料的选取，主要考虑的是燃料的比热容
B. 此过程是通过做功的方式来改变酒精的内能
C. 酿造过程中闻到酒香说明分子在不停地运动
D. 酒精蒸汽在冷却过程中所含有的热量会减少
3.东汉思想家王充在《论衡》中记载了“顿牟掇芥”这一物理现象，即用毛皮摩擦过的龟壳能吸引芥菜籽粉末。对该现象的解释正确的是（ ）
A. 毛皮摩擦过的龟壳能吸引轻小物体B. 芥菜籽粉末和龟壳一定带异种电荷
C. 摩擦龟壳使原子核发生转移而带电D. 龟壳与毛皮摩擦时创造了电荷
4.12月31日6时40分，我国在文昌航天发射场使用长征七号政运载火箭，成功将实践二十九号卫星A星、B星发射升空，双星顺利进入预定轨道，发射任务取得圆满成功。关于运载火箭，下列说法正确的是（ ）
A. 火箭的燃料燃烧得越充分，热值越大
B. 该火箭的发动机不属于热机
C. 火箭发动机工作过程中的热机效率不可能达到100%
D. 火箭发射升空过程中的能量转化与热机压缩冲程的能量转化相同
5.现在许多小区都配备了智能快递柜，居民既可通过手机扫码（相当于S1闭合），也可通过输入密码（相当于S2闭合）使装置（柜门）启动，打开柜门完成取件。下列电路设计满足以上要求的是（ ）

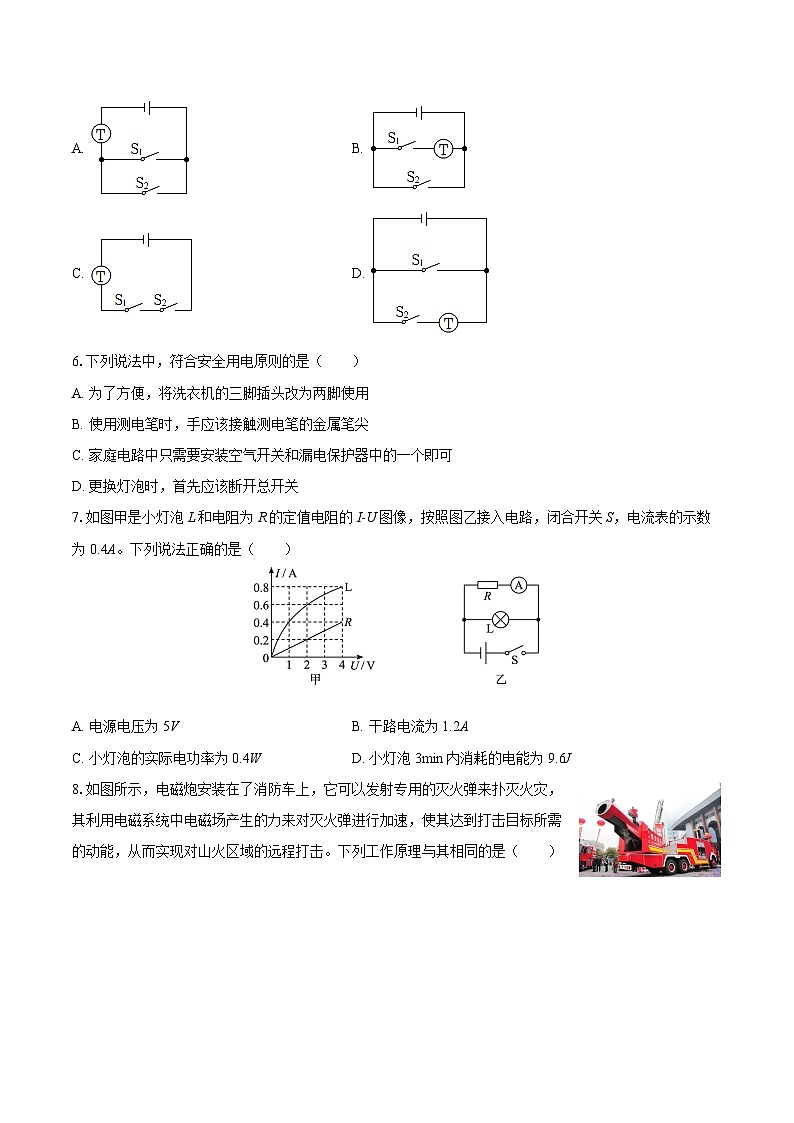

A. B.
C. D.
6.下列说法中，符合安全用电原则的是（ ）
A. 为了方便，将洗衣机的三脚插头改为两脚使用
B. 使用测电笔时，手应该接触测电笔的金属笔尖
C. 家庭电路中只需要安装空气开关和漏电保护器中的一个即可
D. 更换灯泡时，首先应该断开总开关
7.如图甲是小灯泡L和电阻为R的定值电阻的I-U图像，按照图乙接入电路，闭合开关S，电流表的示数为0.4A。下列说法正确的是（ ）
A. 电源电压为5VB. 干路电流为1.2A
C. 小灯泡的实际电功率为0.4WD. 小灯泡3min内消耗的电能为9.6J
8.如图所示，电磁炮安装在了消防车上，它可以发射专用的灭火弹来扑灭火灾，其利用电磁系统中电磁场产生的力来对灭火弹进行加速，使其达到打击目标所需的动能，从而实现对山火区域的远程打击。下列工作原理与其相同的是（ ）

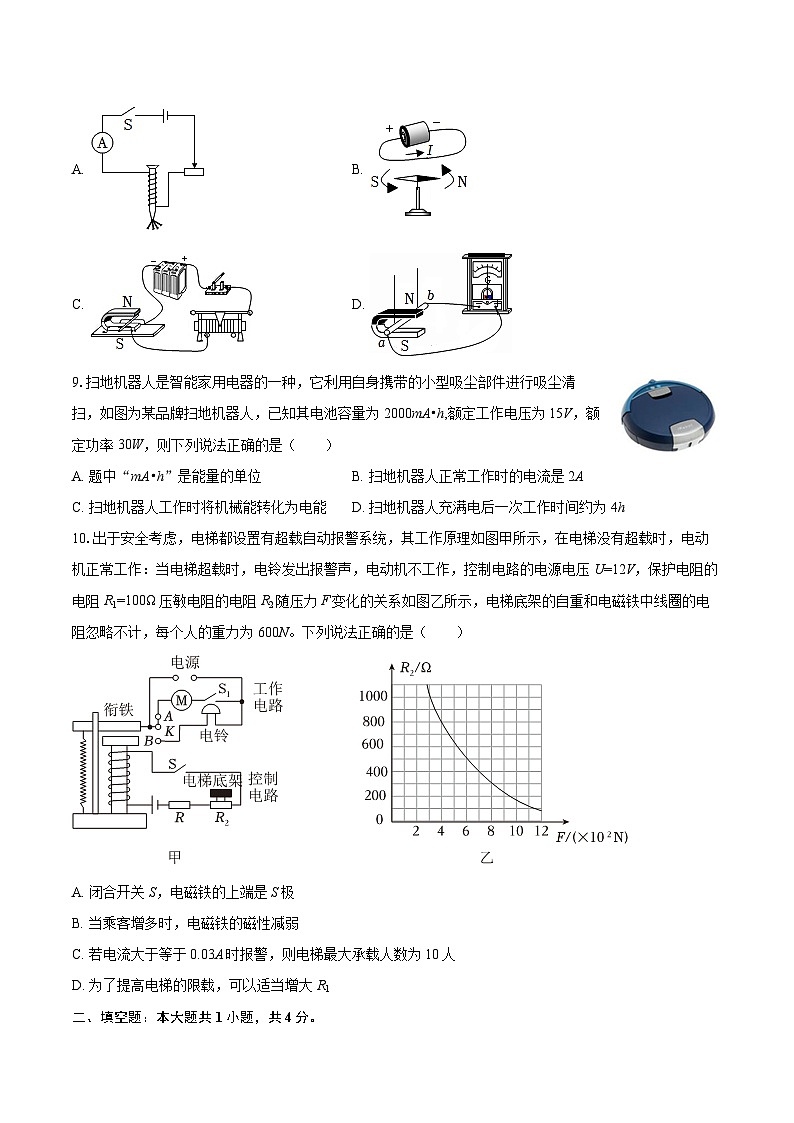

A. B.
C. D.
9.扫地机器人是智能家用电器的一种，它利用自身携带的小型吸尘部件进行吸尘清扫，如图为某品牌扫地机器人，已知其电池容量为2000mA•h,额定工作电压为15V，额定功率30W，则下列说法正确的是（ ）
A. 题中“mA•h”是能量的单位B. 扫地机器人正常工作时的电流是2A
C. 扫地机器人工作时将机械能转化为电能D. 扫地机器人充满电后一次工作时间约为4h
10.出于安全考虑，电梯都设置有超载自动报警系统，其工作原理如图甲所示，在电梯没有超载时，电动机正常工作：当电梯超载时，电铃发出报警声，电动机不工作，控制电路的电源电压U=12V，保护电阻的电阻R1=100Ω压敏电阻的电阻R2随压力F变化的关系如图乙所示，电梯底架的自重和电磁铁中线圈的电阻忽略不计，每个人的重力为600N。下列说法正确的是（ ）
A. 闭合开关S，电磁铁的上端是S极
B. 当乘客增多时，电磁铁的磁性减弱
C. 若电流大于等于0.03A时报警，则电梯最大承载人数为10人
D. 为了提高电梯的限载，可以适当增大R1
二、填空题：本大题共1小题，共4分。
11.小明记录了如下错题，请你帮助他找出错误之处、分析错因并写出正确解答过程。
三、作图题：本大题共1小题，共2分。
12.如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。
四、实验探究题：本大题共5小题，共24分。
13.实验小组用图甲所示的电路“探究电压一定时电流与电阻的关系”，实验器材：学生电源（电压大小可调），滑动变阻器，电流表，电压表，电阻为5Ω、10Ω、20Ω的定值电阻各一个，开关及导线若干。
（1）闭合开关，调节滑动变阻器的滑片，使电压表的示数如图乙所示、观察电流表的示数并记录数据。依次更换电路中的定值电阻进行实验，当将5Ω的定值电阻更换为10Ω后，滑动变阻器的滑片应向 （选填“左”或“右”）移动，直到电压表的示数为 V。
（2）当更换为20Ω的定值电阻后，无论怎样调节滑动变阻器的滑片，电压表的示数都无法达到预定值，可采取的措施为： （写一点）。
（3）解决问题后，小华顺利完成了实验并根据实验数据绘制出了I-R图像如图丙所示，由此可以得出结论： 。
（4）该实验所用的实验器材还可以用来探究 实验。
14.实验小组用伏安法测量小灯泡正常工作时的电阻，连接了如图甲所示的电路，小灯泡正常发光时的电压为2.5V，电源电压为3V且恒定不变。
（1）实验原理是______。（用公式表示）
（2）为了安全，闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端。
（3）图甲中有一根导线连接错误，请在该导线上画“×”，并用笔画线表示导线，把它改到正确的位置上（导线不得交叉）。
（4）改正错误后，闭合开关S，移动滑片P至某位置时，小灯泡正常发光，此时电流表的示数如图乙所示，为______A，此时小灯泡的电阻是______Ω（保留1位小数）。
（5）一段时间后，同学们发现灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查电流表及各接线处均完好，则电路的故障可能是______。
（6）如果把电压表并联在滑动变阻器两端、______（选填“能”或“不能”）测出小灯泡正常发光时的电阻。
15.创新小组设计了如图所示的实验装置来探究“电流通过导体时产生热量的多少与哪些因素关”。将两段电阻不同的电阻丝（R1＜R2）密封在完全相同的两个烧瓶中，并通过短玻璃管与气球相连，电源电压不变。
（1）实验中通过 反映电流产生热量的多少。这里采用的实验研究方法是 ；
（2）装置中用气球代替温度计进行实验是因为气球相比温度计 更明显。
（3）闭合开关后，该装置可探究电流产生的热量与 的关系。
16.小豆上学时带了个热水瓶，他发现里面的水有时热有时冷，他想探究热水瓶的保温性能与哪些因素有关，选用的器材有：松紧程度不同的瓶塞，热水壶，实验室用温度计，热水、钟表，电子秤。他提出了如下猜想：
猜想一：热水瓶的保温性能可能与瓶塞的松紧程度有关；
猜想二：热水瓶的保温性能可能与水量多少有关；
猜想三：热水瓶的保温性能可能与水的初温高低有关。
（1）实验中通过 反映热水瓶保温性能的好与差。
（2）由数据1、4、5三组数据可以初步得出结论： 。
（3）除了小豆的猜想之外，热水瓶的保测性能还可能受到其他多种因素的影响，请结合生活实际，提出一个可探究的问题： 。
17.在家用电器领域，热敏电阻作为温度控制的关键元件，被广泛应用于电熨斗、烤箱、电冰箱启动器、电饭锅等多种用电器中。热敏电阻是一种传感器电阻，其电阻能着温度的变化而改变。按照温度系数不同分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。正温度系数热敏电阻的电阻随温度的升高而增大，负温度系数热敏电阻的电阻随温度的升高而减小。小华收集到一个热敏电阻，请你设计一个实验方案判断这个热敏电阻是PTC型还是NTC型的。
实验器材：______；
实验步骤：______；
实验结论：______。
五、简答题：本大题共1小题，共4分。
18.大梦的手机充电器坏了，需要配置一个。大梦在购买时发现手机充电器有很多种，工作人员告诉她，快充充电器比普通充电器充电快很多。她发现普通充电器上的参数中标有”输出11V 3A”的字样，而快充充电器上的参数中则标有“输出20V 4A”的字样。请你运用所学的电学知识帮助大梦分析，为什么给电量已耗尽的同一部手机充满电，快充充电器比普通充电器充电更快？
六、计算题：本大题共1小题，共6分。
19.如图所示的电路中，电源电压不变，R2=20Ω，R3=40Ω。当闭合开关S、S1，断开S2时，电流表的示数为0.6A。当闭合开关S，断开开关S1、S2时，电流表的示数为0.4A。求；
（1）电源电压。
（2）电阻R1。
（3）闭合开关S、S1、S2时，电流表的示数。
七、综合题：本大题共2小题，共10分。
20.跨学科实践。
制作简易直流电动机
在制作小电动机膜型时，把一段粗漆包线绕成约3cm×2cm的矩形线图，从线圈的两端各拉出约2cm,然后用小刀到两端引线的漆皮，如图，用硬金属效做两个支架，固定在硬纸板上，两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块永磁体。通电的线图周图会产生磁场，变成一个电磁铁。这个电磁铁的下端（靠近电池磁铁的一端）会与底座上的永磁体产生吸力或斥力，推动线圈旋转。当线圈因惯性转过半圈后，轴的绝缘漆部分转到与支架接触的位置，电路自动断升。此时线圈依靠惯性继续转动。当刮光部分再次接触支架时，电路重新接通，并获得下一次推力。如此反置的“通电-推动-断电-惯性-再通电”循环，就使得线圈持续旋转下去。
（1）线圈在转动过程中将 能转化为 能。
（2）实验中，增加一节干电池后，发现线圈的转速变快，说明线圈的转速与 有关。
（3）接通电源后，发现线圈不转动，写出一条可能让线圈转动起来的措施： 。
21.某款3D打印笔可以进行立体形绘。它的额定电压为220V，其内部由电阻为R1、R2的两个发热电阻和两个开关S1、S2组成。R1=550Ω，R2=1650Ω，该打印笔有快、慢两挡，快挡打印功率为88W。
（1）使用快挡打印时，电路中的电流是多少？
（2）请在虚线框内额出该3D打印笔的内部电路图。
（3）使用慢挡打印的功率是多少？
1.【答案】B
2.【答案】C
3.【答案】A
4.【答案】C
5.【答案】A
6.【答案】D
7.【答案】B
8.【答案】C
9.【答案】B
10.【答案】D
11.【答案】在计算热机效率时，错误地将额外功代入公式，应使用有用功； 对热机效率的概念理解错误，热机效率是指有用功与燃料完全燃烧放出的热量之比； 汽油完全燃烧放出的热量
Q=mq汽油=2kg×4.6×107J/kg=9.2×107J
汽车在平直公路上做匀速直线运动，发动机做的有用功
W有=Fs=fs=800N×40×103m=3.2×107J
发动机的热机效率η==≈34.78%。
12.【答案】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：

13.【答案】右
2.5
换用最大阻值更大的滑动变阻器（或降低电源电压）
电压一定时，通过导体的电流与导体的电阻成反比
电流与电压的关系

14.【答案】R= A 0.28;8.9 小灯泡断路 能
15.【答案】气球膨胀的程度
转换法
现象
电阻

16.【答案】温度计示数的变化量
当瓶塞的松紧程度和水的初温相同时，水量越多，热水瓶的保温性能越好
热水瓶的保温性能与塞子材料有关吗

17.【答案】电源、开关、导线、电流表、定值电阻、热敏电阻、热水杯、温度计 1.将电源、开关、电流表、定值电阻与热敏电阻串联成闭合电路。记录初始状态下的电流表示数和热敏电阻的温度；
2.用热水杯加热热敏电阻，待温度稳定后，再次记录电流表示数和对应的温度 1.若加热后电流表示数变大，说明热敏电阻的电阻随温度升高而减小，则为 NTC 型热敏电阻；
2.若加热后电流表示数变小，说明热敏电阻的电阻随温度升高而增大，则为 PTC 型热敏电阻
18.【答案】快充充电器的输出功率更大，因此给电量已耗尽的同一部手机充满电时充电更快。
19.【答案】电源电压12V 电阻R1阻值为10Ω 电流表的示数为0.9A
20.【答案】电
机械
电流大小
换磁性更强的永磁体

21.【答案】使用快挡打印时，电路中的电流是0.4A 使用慢挡打印的功率是22W 错题记录
错题改正
元旦期间小梦一家自驾原游，汽车在平直公路上匀速运动了40km,受到的摩擦力为800N，此过程一共消耗2kg汽油，求汽车发动机的热机效率。（q汽油=4.6×107J/kg,计算结果保留两位小数）解：汽油完全燃烧放出的热量
Q=mq汽油=2kg×4.6×107J/kg=9.2×107J
汽车在平直公路上做匀速直线运动，发动机做的有用功
W有=Fs=fs=800N×40×103m=3.2×107J
发动机做的额外功
W额=9.2×107J-3.2×107J=6×107J
发动机的热机效率η==65.22%
错误之处：______
错因分析：______
正确解答：______
数据序号
瓶塞的松紧程度
水量多少
水的初温/℃
6h后温度计的示数/℃
12h后温度计的示数/℃
1
紧
100
80
50
2
较松
100
62
41
3
很松
100
55
25
4
紧
100
85
59
5
紧
满
100
89
66
