2026届湖北省恩施土家族苗族自治州中考二模物理试题（含答案解析）

这是一份2026届湖北省恩施土家族苗族自治州中考二模物理试题（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）

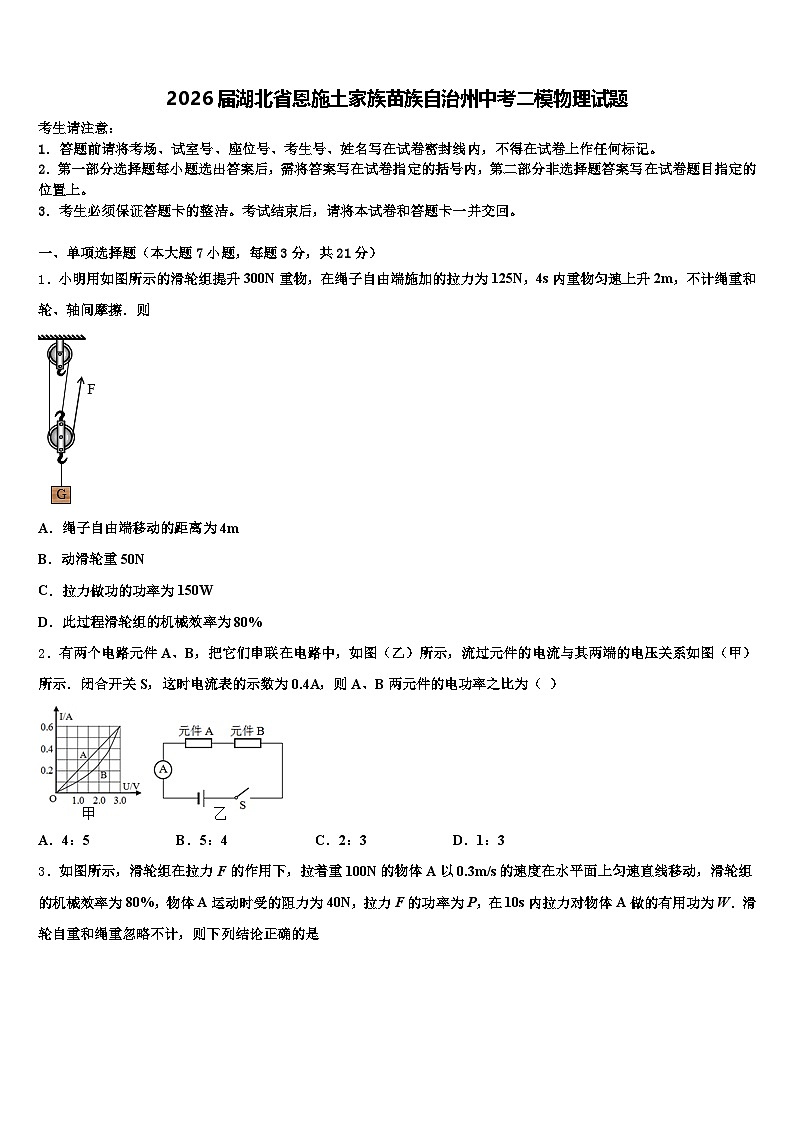

1．小明用如图所示的滑轮组提升300N重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，不计绳重和轮、轴间摩擦．则
A．绳子自由端移动的距离为4m
B．动滑轮重50N
C．拉力做功的功率为150W
D．此过程滑轮组的机械效率为80%
2．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A．4：5B．5：4C．2：3D．1：3

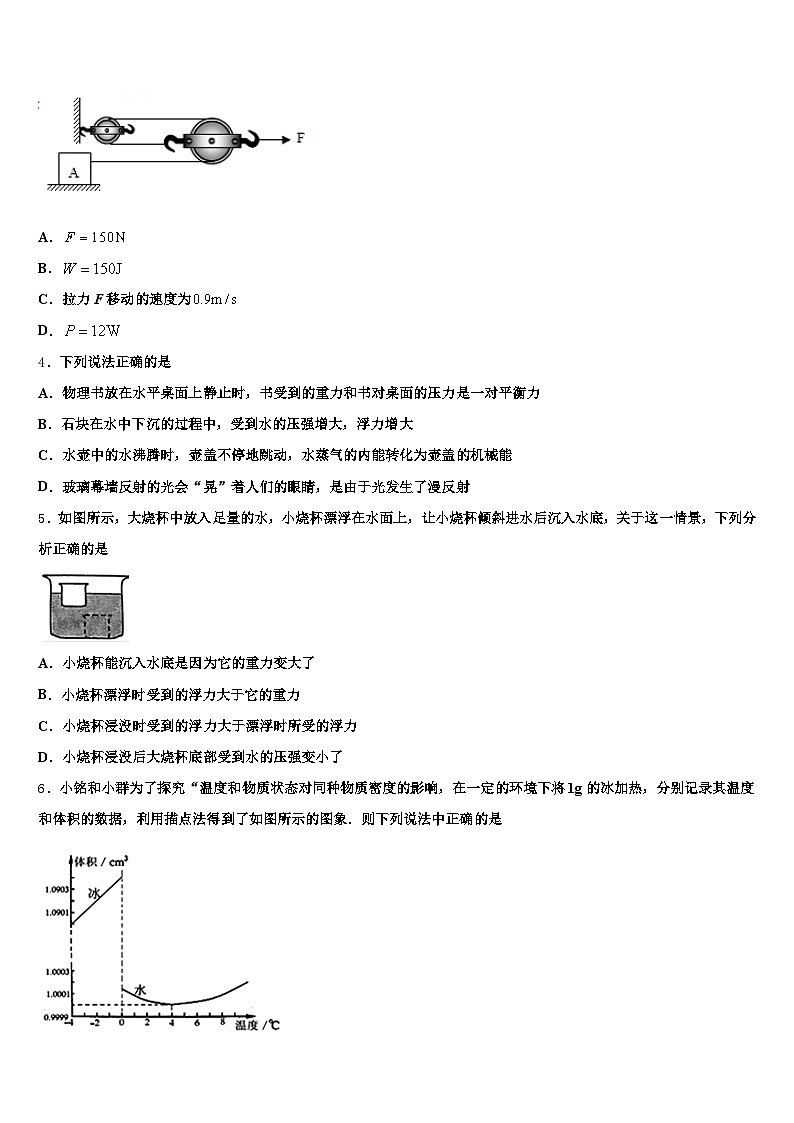

3．如图所示，滑轮组在拉力F的作用下，拉着重100N的物体A以0.3m/s的速度在水平面上匀速直线移动，滑轮组的机械效率为80%，物体A运动时受的阻力为40N，拉力F的功率为P，在10s内拉力对物体A做的有用功为W．滑轮自重和绳重忽略不计，则下列结论正确的是
A．
B．
C．拉力F移动的速度为
D．
4．下列说法正确的是
A．物理书放在水平桌面上静止时，书受到的重力和书对桌面的压力是一对平衡力
B．石块在水中下沉的过程中，受到水的压强增大，浮力增大
C．水壶中的水沸腾时，壶盖不停地跳动，水蒸气的内能转化为壶盖的机械能
D．玻璃幕墙反射的光会“晃”着人们的眼睛，是由于光发生了漫反射
5．如图所示，大烧杯中放入足量的水，小烧杯漂浮在水面上，让小烧杯倾斜进水后沉入水底，关于这一情景，下列分析正确的是
A．小烧杯能沉入水底是因为它的重力变大了
B．小烧杯漂浮时受到的浮力大于它的重力
C．小烧杯浸没时受到的浮力大于漂浮时所受的浮力
D．小烧杯浸没后大烧杯底部受到水的压强变小了

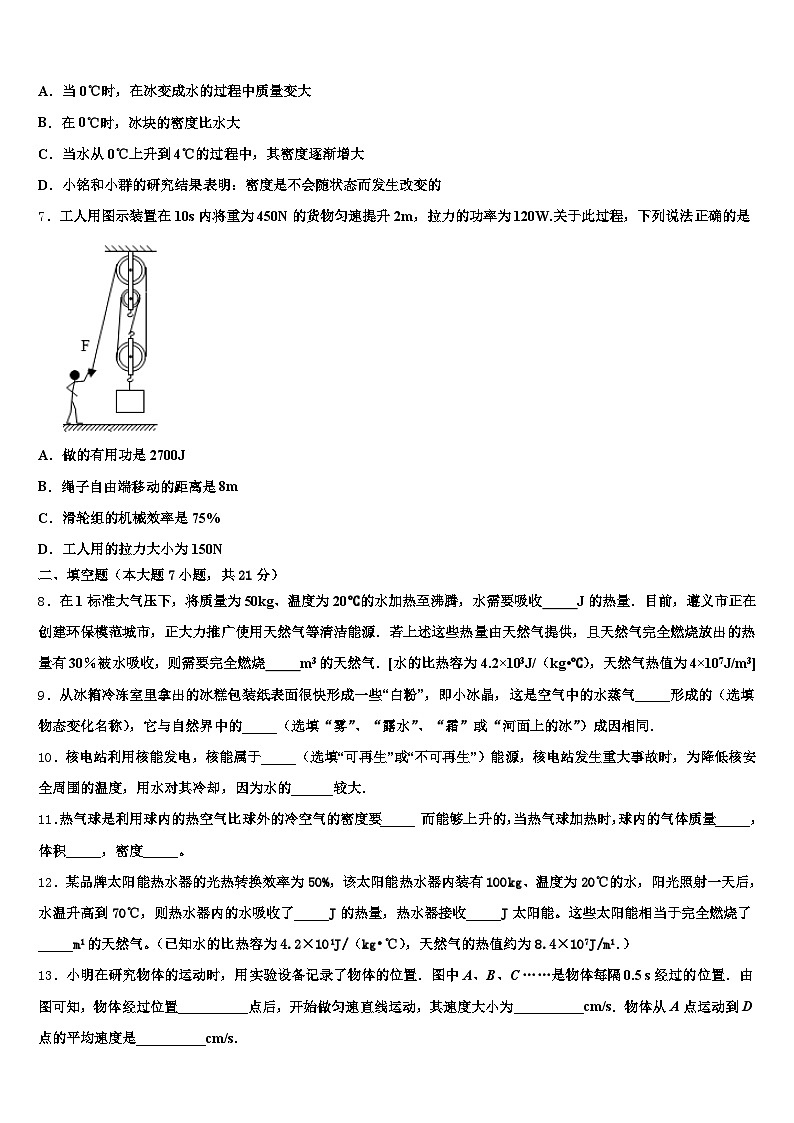

6．小铭和小群为了探究“温度和物质状态对同种物质密度的影响，在一定的环境下将1g的冰加热，分别记录其温度和体积的数据，利用描点法得到了如图所示的图象．则下列说法中正确的是
A．当0℃时，在冰变成水的过程中质量变大
B．在0℃时，冰块的密度比水大
C．当水从0℃上升到4℃的过程中，其密度逐渐增大
D．小铭和小群的研究结果表明：密度是不会随状态而发生改变的
7．工人用图示装置在10s内将重为450N的货物匀速提升2m，拉力的功率为120W.关于此过程，下列说法正确的是
A．做的有用功是2700J
B．绳子自由端移动的距离是8m
C．滑轮组的机械效率是75%
D．工人用的拉力大小为150N
二、填空题（本大题7小题，共21分）
8．在1标准大气压下，将质量为50kg、温度为20℃的水加热至沸腾，水需要吸收 J的热量．目前，遵义市正在创建环保模范城市，正大力推广使用天然气等清洁能源．若上述这些热量由天然气提供，且天然气完全燃烧放出的热量有30％被水吸收，则需要完全燃烧 m3的天然气．[水的比热容为4.2×103J/（kg•℃），天然气热值为4×107J/m3]
9．从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气_____形成的（选填物态变化名称），它与自然界中的_____（选填“雾”、“露水”、“霜”或“河面上的冰”）成因相同．
10．核电站利用核能发电，核能属于_____（选填“可再生”或“不可再生”）能源，核电站发生重大事故时，为降低核安全周围的温度，用水对其冷却，因为水的______较大．
11．热气球是利用球内的热空气比球外的冷空气的密度要_____ 而能够上升的，当热气球加热时，球内的气体质量_____，体积_____，密度_____。
12．某品牌太阳能热水器的光热转换效率为50%，该太阳能热水器内装有100kg、温度为20℃的水，阳光照射一天后，水温升高到70℃，则热水器内的水吸收了_____J的热量，热水器接收_____J太阳能。这些太阳能相当于完全燃烧了_____m1的天然气。（已知水的比热容为4.2×101J/（kg•℃），天然气的热值约为8.4×107J/m1．）
13．小明在研究物体的运动时，用实验设备记录了物体的位置．图中A、B、C ……是物体每隔0.5 s经过的位置．由图可知，物体经过位置__________点后，开始做匀速直线运动，其速度大小为__________cm/s．物体从A点运动到D点的平均速度是__________cm/s．
14．如图所示，木块的长度为______cm：电压表的读数为______V．

三、作图题（共7分）
15．如图所示，细线的一端被固定在支架上，另一端连着一个金属小球．用力轻推小球，小球就周期性的摆动起来．请在图中画出小球由A向下摆动到B位置时，小球所受力的示意图．注：忽略空气对小球的影响．
（ ）
16．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
（_____）
17．在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F。
（___）
四、实验题（本大题共5小题，共20分）
18．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。
（1）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（2）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。实验中滑动变阻器除了保护电路外，主要作用是__________。
（3）某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=____Ω。
（4）实验中其中一组同学发现，在调节滑动变阻器的过程中，电流表示数增大，而电压表示数减小，你认为出现的问题是__________。
（5）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流；在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压。在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。
（6）若想利用该装置继续探究电流跟电阻的关系，还需要添加的器材是________。
19．学习了光学知识后，小强对有关探究实验进行了回顾和思考
图甲是“探究光的反射规律”的装置，某同学将一个平面镜放在水平桌面上，再把纸板DNF放置在平面镜上，正确操作实验，并在纸板上记录每次光的径迹如图所示．取下纸板，接下来进行的操作是_____，将数据记录在表格中并比较反射角与入射角．图乙是“探究平面镜成像特点”的装置，有关实验中所用器材的作用说法正确的是_____．
A．实验中要求两个蜡烛完全相同，这是为了比较像和物的大小关系．
B．用玻璃板代替平面镜，主要是利用玻璃透明的特点，使于确定像的位置，所以玻璃板越厚像越明显．
C．使用刻度尺，是为了测量像距和物距．
D．光屏是为了验证所成像的是实像还是虚像．在“探究凸透镜成像规律”实验中．，调整蜡烛、透镜和光屏到图丙所示位置时，光屏上出现清晰的烛焰的像，生活中的_____就是利用这一原理制成的；若将蜡烛稍远离凸透镜，光屏上的像变模糊，要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏_____（填“远离”或“靠近”）凸透镜：②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____（填“凸透镜”或“凹透镜”）．
20．测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，实验电路存在连接错误，只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（______）
（2）实验时，若开关处接触不良，下列判断正确的是（_____）
A．灯泡能正常发光 B．灯泡会烧坏
C．电流表有示数 D．电压表没有示数
（3）当电压表的示数为2.5V时．电流表的示数如图乙所示，则小灯泡的额定功率是_______W．
（4）实验结束后，根据测量数据做出了如图丙所示的图像，发现I与U不成正比，造成这个结果的原因是：_____________________．
21．某小组在“观察水的沸腾”实验中：
（1）图（a）中甲、乙、丙三种读温度计的方式正确的是_____；
（2）图（b）安装实验器材时，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
（3）从实验数据表可以看出，水的沸点是_____℃，由此可以判断此时大气压_____（选填“小于”或“大于”）一个标准大气压。
（4）小明和小红分别用图（b）装置进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_____。
22．甲、乙两位同学一起做探究杠杆平衡条件的实验，以杠杆中点为支点，如图、如图所示。
实验过程中应将杠杆调节到水平位置平衡，这样做的目的是为了消除杠杆自重对实验的影响和______；若杠杆右端低左端高，为使其在水平位置上静止，应将左端的平衡螺母向端调节______填“左”或“右”。
如图所示，杠杆在水平位置平衡，记录数据。根据这一次实验数据，甲同学立即分析得出杠杆的平衡条件，这种做法的不足是：______。
如图所示，乙同学设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为；第二种弹簧测力计倾斜拉，其读数为，第______填“一”或“二”种实验方案更方便。在同等条件下，两次弹簧测力计读数______填“”、“”或“”。
杠杆在生活中有很多应用。现欲使如图所示的静止跷跷板发生转动，小女孩乙可采取的做法是______。
五、计算题（本大题共2小题，共13分）
23．人们可乘坐索道吊箱观赏滇池山水美景（如图所示）。某景区的索道最高处到最低处全长4.5km，上、下高度差为600m，吊箱与钢索的总接触面积为0.01m2，单个吊箱载满人后的总质量是300kg，若吊箱以1.5m/s的速度匀速运行，以单个吊箱载满人为例，g取10N/kg，求：
此吊箱在水平索道上静止时钢索承受的压强；吊箱从索道最高处运行到最低处的时间及重力做功的功率。
24．（2017•滨州卷）如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响．求：
（1）灯泡L1正常工作时的电流；
（2）灯泡L2的电阻；
（3）电源电压；
（4）此电路工作2分钟消耗的电能．
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题．
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略．
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢?发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P=UI，若提高输电电压U，那么线路中的电流一定会减小．输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失．
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压．但也不能盲目提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高．
绝缘子(如图)是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成．
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电．到达用户处再用降压变压器逐级降低电压．
减小输电线上电能损失的方法有__________．
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间绝缘子无需具备的特性是___________
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好若输电电压提高2倍，则线路上的功率损耗将降为原来的_______．用电高峰时期，家庭电路的电压会_______(选填“升高”、“不变”或“降低”)．若发电厂输出功率为2×107W，输电线的电阻为5Ω，若控制线路损失功率为输出功率的4%，则应将输电电压提高到_______．
26．某实验小组的同学对A、B两根长度相同粗细不同的橡皮筋测力计，将橡皮筋的一端固定，另一端悬挂钩码（图甲所示），记录橡皮筋受到的拉力大小F和橡皮筋伸长量△x，根据多组测量数据做出的图线如图乙所示．
当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为 cm，橡皮筋B的伸长量为 cm．分别用这两根橡皮筋制成的测力计代替弹簧秤，则用橡皮筋 制成的测力计量程大，用橡皮筋 制成的测力测量的精确程度高（均选填“A”或“B”）．将本实验中相同的两根橡皮筋并联起来代替弹簧秤，能够测量力的最大值为 N．
27．为欢迎“有朋自远方来”张家界建成天门山穿山自动扶梯，整个电梯全在悬崖峭壁的山体隧道内运行．梯级运行总长度为1000米，提升高度400米，拥有6000人/小时、客流吞吐量72000人/天的输送能力，下表是一台自动扶梯的一些参数．
扶梯自始至终做匀速运行，扶梯从底端运行到顶端时间是多少？ 一个质量为50kg的游客站在扶梯上，双脚与扶梯的接触面积为400cm2，他对扶梯的压强多大？为节约电能，自动扶梯只需在白天且有人时才开启．利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成图中的电路连接．
自动扶梯在额定电压下以19kW的电功率连续运行40分钟， 将一批游客送上山顶，该自动扶梯消耗多少焦的电能？电动机产生多少热量?电动机的效率是多少？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由图可知，n＝3，A. 绳子自由端移动的距离：s＝2h＝3×2m＝6m，故A错误；B. 若不计绳重和摩擦,F＝ (GG动),即：125N＝ (300NG动)，解得G动＝75N，故B错误；C. 拉力做的功为：W＝Fs＝125N×6m＝750J，拉力做功的功率P＝＝187.5W,故C错误；D. 该滑轮组的机械效率为：η＝×100%＝80%. 故D正确；故选D.
根据图象可知，n＝3；（1）根据s＝3h求出自由端移动的距离；（2）根据W＝Fs计算拉力做的功, 再根据P＝求拉力做功的功率；（3）不计绳重和摩擦，利用F＝（GG动）求动滑轮重力；（4）根据η＝求滑轮组的机械效率．
2、A
【解析】
由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
3、A
【解析】
滑轮自重和绳重忽略不计，滑轮组在拉力F作用下时，由η= 可得，，故A正确；
拉力F的功率为P，P==F•v拉=F•vA=150N××0.3m/s=15W，故D错误，
在10s内拉力对物体A做的有用功为：
W有用=f•sA=f∙vA∙t=40N×0.3m/s×10s=120J，故B错误；
拉力F移动的速度：v拉=vA=×0.3m/s=0.1m/s，故C错误；
4、C
【解析】
A．物理书放在水平桌面上静止时，书受到的重力和书对桌面的压力作用在不同的物体上，不是一对平衡力，故A错误；
B．因为石块在水中不断下沉，所处的深度不断增加，所以压强不断增加；根据阿基米德定律，F浮＝ρ液V排g，石块在水中不断下沉的过程中，V排是不变的，所以石块受到的水浮力是不变的。故B错误；
C．壶中水沸腾时产生大量的蒸汽，随着水蒸气压力不断增大就会推动壶盖跳动，是水蒸汽的内能能转化为壶盖的机械能，故C正确；
D．光的反射分镜面反射和漫反射，玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了镜面反射，故D错误。
5、D
【解析】
A.因为小烧杯的质量不变，所以小烧杯受到的重力不变，故A选项错误；
B.小烧杯漂浮时受到的浮力等于它的重力，故B选项错误；
C.因为小烧杯浸没时受到的浮力小于重力，而小烧杯漂浮时受到的浮力等于重力，所以小烧杯浸没时受到的浮力小于漂浮时所受到的浮力，故C选项错误；
D.因为小烧杯浸没后小烧杯受到的浮力变小，所以小烧杯排开水的体积变小，所以小烧杯浸没后，水面下降，所以根据液体压强公式可知，小烧杯浸没后大烧杯底部受到水的压强变小了，故D选项正确。
6、C
【解析】
解答：A. 质量是物质本身的一种属性，与形状、状态、空间位置无关，所以0℃时，在冰变成水的过程中质量不变，，故A不正确；B. 由图象可知,在0℃时,冰块的体积大于水的体积,利用ρ可知，冰的密度小于水的密度故B不正确；C. 由图象可知,水从0℃上升到4℃时,其体积变小,利用ρ可知，水的质量不变，体积减小，则密度增大，故C正确；D. 小明和小聪的研究结果表明：密度会随状态而发生改变，故D不正确．
故选C.
点睛：由图可得从-4℃上升到0℃的过程中，冰的体积变化情况；从0℃上升到4℃的过程中水的体积变化情况；而水的质量不变，根据密度公式分析密度大小变化情况，进一步得出答案．
7、C
【解析】
A、有用功：W有=Gh=450N×2m=900J，故A错误；
B、滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s=3h=3×2m=6m，故B错误；
C、总功：W总=Pt=120W×10s=1200J，滑轮组的机械效率η==75%，故C正确；
D、工人用的拉力大小为：F==200N，故D错误．
二、填空题（本大题7小题，共21分）
8、1.68×106；0.12
【解析】
试题分析：（1）利用公式Q吸=cm△t计算出水吸收的热量；
（2）由题知，Q吸=Q放×10%，据此可求出天然气放出的热量，再由Q放=Vq的变形公式可求出求出烧开这壶水需要天然气的体积；
解：（1）在1标准大气压下，水沸腾时的温度是100℃，
水吸收的热量：
Q吸=cm△t=2.2×101J/（kg•℃）×50kg×（100℃﹣20℃）=1.68×107J．
（2）因为Q吸=Q放×10%，所以Q放===5.6×107J．
因为Q放=Vq，所以V===1.2m1．
故答案为1.68×107；1.2．
9、凝华 霜
【解析】
从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气遇冷凝华形成的小冰晶．它与自然界中的霜成因相同．
10、不可再生 比热容
【解析】
[1]核能是不可再生能源，短期不能得到补充；
[2]因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以当核电站发生重大事故时，为了降低核安全壳周围的温度，灌注海水降温．
核能；水的比热容的特点及应用，这类属于概念和常识题比较好作答．
11、小 不变 增大 减小
【解析】
热气球是利用球内的空气温度高，密度小；球外的冷空气温度低，密度大。从而密度小的热气球上升，充气后气球内质量不变，当热气球体积变大，由ρ＝可知密度变小。
12、2.1×107 4.2×107 0.5
【解析】
（1）水吸收的热量：Q吸=cm△t=4.2×101J/（kg•℃）×100kg×（70℃-20℃）=2.1×107J；（2）由η=Q吸/E得热水器接收的太阳能：E=Q吸/E=2.1×107J /50%=4.2×107J；（1）由题知Q放=E=4.2×107J，由Q放=Vq得需要天然气的体积：V=Q放/q=4.2×107J/（8.4×107J／m1）=0.5m1。
13、D 2.40 1.00
【解析】
由照片可以看出，从位置A至D小球在相等时间内的路程不相等，越来越大，所以小球在AD段做变速直线运动；从D点至J点间任意两相邻点间距均为1.2cm，说明相同时间内通过的路程相等，所以物体经过位置D点后；由图可以看出：小球在D点的位置坐标为2.00cm，在E点的位置坐标是3.20cm，则小球由D到E的路程为s=1.20cm，D到E所用的时间t=0.5s；从D点运动到E点的速度位；小球在A点的位置坐标为0.50cm，在D点的位置坐标是2. 00cm，则小球由A到D的路程为s=1.50cm，A到D所用的时间t=1.5s；从A点运动到D点的平均速度位
14、1.85 12
【解析】
刻度尺的分度值是1mm，木块左端与2.0cm对齐，读作2.00cm，右端在3.8cm与3.9cm之间，估读为3.85cm，木块长度：3.85cm-2.00cm=1.85cm；
电压表选择的量程为0～15V，分度值是0.5V，由图可知，电压表示数为10V+4×0.5V=12V．
三、作图题（共7分）
15、
【解析】
忽略空气对小球的影响，小球由A向下摆动到B位置时，共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力．如图所示：
．
16、如图所示
【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：
考点：力的示意图
17、
【解析】
画力的图示与画力的示意图不同，在表示出力的三要素的同时，还一定要附上标度。
【详解】
可设标度为2N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为4N．如图所示：
四、实验题（本大题共5小题，共20分）
18、 右 改变被测电阻中的电流和两端电压，以取得多组数据 5 电压表并联在滑动变阻器两端 甲 不同阻值的定值电阻
【解析】
（1）由原电路知道，电流表与电阻并联，电压表串联在电路中是错误的，电压表应与电阻并联，电流表与电阻串联，故修改电路如下所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移动到阻值最大处，即右端；实验中为减小误差，需要多次测量取平均值，所以滑动变阻器的另一作用是：改变被测电阻中的电流和两端电压，以取得多组数据；
（3）由电压表和电流表的示数知道，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律知道，此时测量的待测电阻是： =5Ω；
（4）实验中若在调节滑动变阻器的过程中，若电流表示数增大，则由欧姆定律U=IR知道，电阻的电压变大，由串联电路电压的规律知道，此时变阻器的电压变小，又因为电压表示数减小，所以出现的问题是：电压表并联在滑动变阻器两端；
（5）图甲中电压表测电流与电阻的总电压，根据串联电路电压的规律，电压表示数大于电阻的实际电压，而电流表测量的电流是准确的，由欧姆定律，测量出的电阻值比真实值偏大；图乙中，电压表与电阻并联，电压表测量的电压是准确的，由并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律，测量出的电阻值比真实值偏小，测量出的电阻值比真实值偏大的是图甲的连接方式；
（6）若探究电流跟电阻的关系，为得出普遍性的规律，要多次测量，还需要添加的器材是：不同阻值的定值电阻。
19、测量入射角和对应反射角的大小 ACD 照相机 靠近 凹透镜
【解析】
（1）取下纸板后，应用量角器分别测出入射角和对应的反射角并记录在表格中，通过分析知道反射角等于入射角；
（2）图乙是“探究平面镜成像特点”的装置：
A．实验中要求两个蜡烛完全相同，物与像完全重合，这是为了比较像和物的大小关系，故A正确；
B．用玻璃板代替平面镜，主要是利用玻璃透明的特点，使于确定像的位置，所以玻璃板越薄，越能避免两个反射面带来的误差，故B错误；
C．使用刻度尺，是为了测量像距和物距，故C正确；
D．实像可以成在光屏上，虚像不能，光屏是为了验证所成像的是实像还是虚像，故D正确；
有关实验中所用器材的作用说法正确的是ACD；
（3）据图可知，此时的物距大于相距，即说明物体处于2倍焦距以外，像处于另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的；
若将蜡烛稍远离凸透镜，光屏上的像变模糊，此时物距变大，相距应该变小，故要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，应该让相距变小，故则应将光屏靠近凸透镜；②由于凹透镜对光线有发散作用，所以若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，让像推迟会聚，也可以使得像成在光屏上．
20、 D 0.65 灯泡温度升高，电阻变大
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“3”接线柱和滑动变阻器右下端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“3”接线柱和灯泡右端接线柱连接，如下图：
（2）由于串联电路只有一条路径，若开关接触不良，则不能形成通路，灯没有电流通过，灯就不亮，所以灯不会烧坏，电流表无示数，电压表也无示数，故ABC错误，D正确；
（3）电流表使用的0∼0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.26A，P=UI=2.5V×0.26A=0.65W；
（4）灯泡的电阻随温度升高，电阻变大，不是一个定值，根据I=，故通过灯泡的电流与两端的电压不成正比．
21、乙 自下而上 98℃ 小 水的质量不同
【解析】
（1）读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是乙；
（2）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按照自下而上顺序进行；
（3）水在沸腾过程中温度保持不变，由图中数据可知，水温达到98℃后吸热，温度不再升高，说明已经沸腾，沸点为98℃；如果水的沸点低于100℃是由于当地的大气压小于1标准大气压造成的；
（4）小明和小红分别利用图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，初温相同，沸腾时间不同，原因可能是水的质量不同。
22、 便于测量力臂 左 仅凭一次实验的数据得出的结论具有偶然性 一 向远离支点方向移动
【解析】（1）在探究杠杆平衡条件时，要调节杠杆在水平位置平衡，这样力臂在杠杆上，便于测量力臂，同时消除了杠杆自重对杠杆平衡的影响；在调节杠杆平衡时，平衡螺母应向上翘的一端移动，若杠杆右端低左端高，则应将杠杆右端的平衡螺母向左端调节，才能使杠杆在水平位置平衡；
（2）仅凭一次实验的数据得出的结论具有偶然性，是不合理的，所以要多进行几次实验，实验结论才具有普遍性；
（3）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，所以，第一种实验方案更方便；由于第一种实验方案的动力臂要大于第二种方案的动力臂，根据杠杆的平衡条件知道，在阻力和阻力臂都相同的情况下，动力臂越大的越省力，所以两次弹簧测力计读数是F1 ＜F2；
（4）跷跷板是杠杆的应用，它是通过改变力的大小或者力臂的长度使杠杆发生转动的；要使图中翘翘板转动，小女孩乙可采取的做法是：男孩不动，向远离支点方向移动（或者女孩不动，男孩向靠近支点方向移动；或者女孩不动，男孩蹬地，减小男孩对跷跷板的压力等可以使翘翘板转动）
点睛：本题考查的是探究杠杆平衡条件的实验，考查了杠杆的调平及杠杆平衡的条件的应用，难度不大，属于常见题目。
五、计算题（本大题共2小题，共13分）
23、（1）3×105Pa；（2）3000s；600W。
【解析】
（1）吊车在水平索道上静止时钢索承受的压力：F＝G＝mg＝300kg×10N/kg＝3000N，
钢索承受的压强：p＝＝＝3×105Pa；
（2）吊箱从索道最高处运行到最低处的时间：t＝＝3000s，
重力做的功：W＝Gh＝3000N×600m＝1.8×106J，
重力做功的功率：P＝＝600W。
答：（1）此吊箱在水平索道上静止时钢索承受的压强为3×105Pa；
（2）吊箱从索道最高处运行到最低处的时间为3000s，重力做功的功率为600W。
24、0.5A 6Ω 6V 360J
【解析】
（1）灯泡L1正常工作时的电流：，
灯泡L2正常工作时的电流：
灯泡L2的电阻：
（2）两灯串联时，电流相等，要让一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，电流应取L1正常工作时的电流：0.5A，则其两端的电压为6V，
L2两端的电压为：
故电源电压为：
（3）此电路工作1分钟消耗的电能：
答案： (1) （2） 6Ω (3). 9V (4).270J
点睛：重点是欧姆定律及电功、电功率的相关计算，注意两灯串联时，电路电流处处相等，所以电流只能取额定电流较小灯的电流．
六、综合能力题（本大题共3小题，共18分）
25、A、C D 降低 50kV或5×104V
【解析】
（1）在输电电流I输一定的情况下，由于增大输电线横截面积，导致输电导线电阻R变小，由公式P输=I输2 R知道，可以输电功率损失越小，故A能减少输电电能损失；输电电流I输=，在输电功率P输一定的情况下，U输 越大，输电电流I输 越小，导线电阻R一定，由P输=I输2 R知道，提高输电电压能有效减少输电电能损失；减小输电线的长度，缩短供电的时间，都不能解决用电的实际问题，故不可行；
（2）根据短文知道，“绝缘子是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成”，所以不需要具备的特性透光性好．
（3）由P=UI知道，输电电流I=，所以，输送电压变为原来的2倍，则输电电流变为原来的，又因为 ，所以损失的功率变为原来的；
（4）用电高峰时期，负载增加，电阻减小，由串联分压知道，家庭电路的电压会降低；
（5）输电线路损失功率是： =8×105W，则知道，输电电流是： ，由P=UI知道，输电电压是： = 50kV．
26、（1）①16；②8；（2）①B；②A；（3）①21
【解析】
试题分析：（1）由图乙可知，A橡皮筋在受到的接力不大于11N的情况下，B橡皮筋在受到的接力不大于15N的情况下，橡皮筋伸长量△x与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长△x与受到接力F成正比例函数的关系，FA=kA△xA，FB=kB△xB，由图知，当FA=5N，△XA=11cm，；FB=11N，△XB=11cm，将上面的数据分别代入FA=kA△xA、FB=kB△xB，得：kA=1．5N/cm、kB=1N/cm，因此FA=1．5△xA，FB=△xB，所以，当在两根橡皮筋上悬挂重力为8N的物体时，橡皮筋A的伸长量为△xA=8/1．5cm=16cm，橡皮筋B的伸长量为△xB=8/1cm=8cm；（2）测力计是根据在测量范围内，橡皮筋的伸长与受到的接力成正比的原理制成的，由图乙知，A的量程为1﹣11N，B的量程为1﹣15N，则用橡皮筋 B制成的测力计量程大；由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长11cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高；（3）将本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，因作用在每根橡皮筋上的力相等，所以应以A的测量范围为基准，每根橡皮筋最大受到11N的拉力，根据合力的知识，“两根橡皮筋并联起来的弹簧测力计”能够测量力的最大值为2×11N=21N．
【考点定位】弹性势能
27、（1）2000s； （2）见解析所示； （3）；（4）见解析所示
【解析】
（1）扶梯从底端运行到顶端运行的时间：
；
（2）双脚站在扶梯上，对扶梯的压力等于人的重：
；
对扶梯的压强为：
；
（3）根据题意，开关有人时闭合，白天时闭合，自动扶梯只需在白天且有人时才开启，所以两开关串联，控制电动机；
再根据开关控制火线的要求，首先将开关接在火线上，再将两个开关串联，连接到电动机，电动机另一端连接零线．如图所示：
（4）自动扶梯消耗的电能：
；
根据可得，电路中的电流：
；
根据焦耳定律得，电动机产生的热量：
；
电动机的效率为：
．
考查了速度公式、压强公式、电能、焦耳定律和效率的计算，关键是各种公式的熟练运用，理解电动机做功时，电流做功一部分转化为内能，大部分转化为机械能，所以计算线圈产生的热量只能根据焦耳定律计算．
时间/min
0
1
2
3
4
5
6
7
8
……
温度/℃
91
93
95
97
98
98
98
98
98
……
