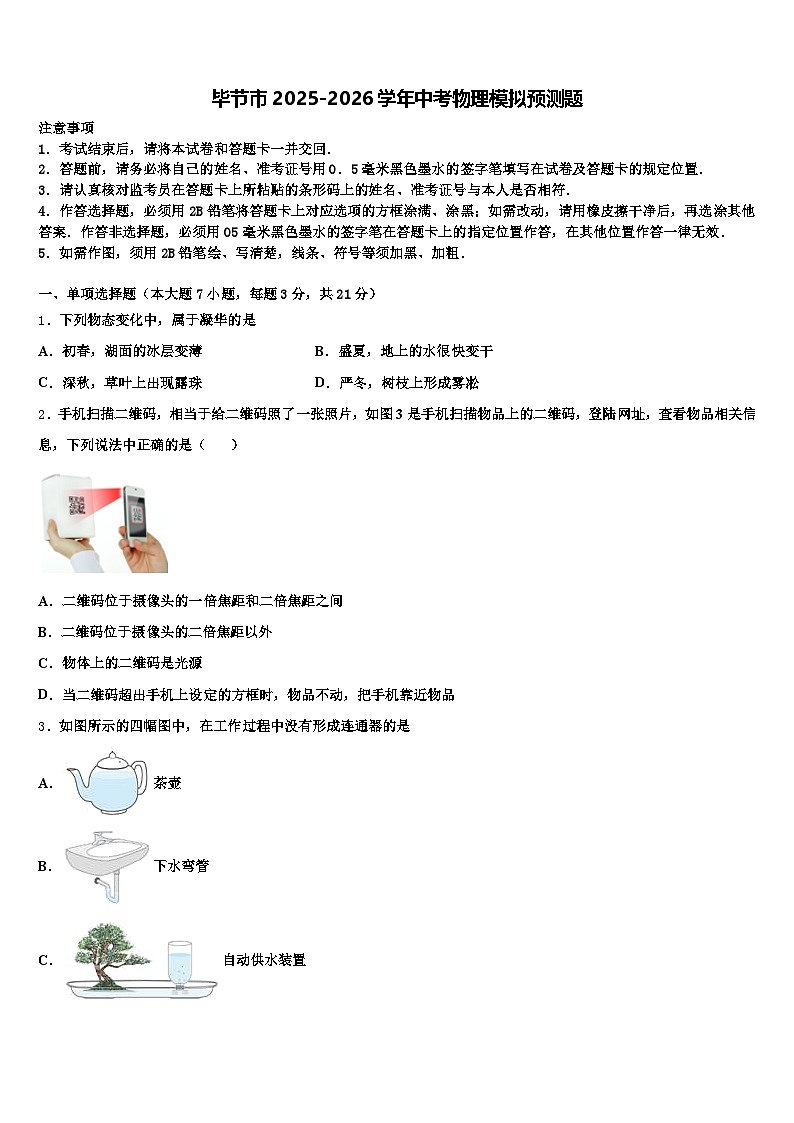

毕节市2025-2026学年中考物理模拟预测题（含答案解析）

这是一份毕节市2025-2026学年中考物理模拟预测题（含答案解析），共20页。试卷主要包含了关于声现象下列说法错误的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列物态变化中，属于凝华的是
A．初春，湖面的冰层变薄B．盛夏，地上的水很快变干
C．深秋，草叶上出现露珠D．严冬，树枝上形成雾凇
2．手机扫描二维码，相当于给二维码照了一张照片，如图3是手机扫描物品上的二维码，登陆网址，查看物品相关信息，下列说法中正确的是（ ）
A．二维码位于摄像头的一倍焦距和二倍焦距之间
B．二维码位于摄像头的二倍焦距以外
C．物体上的二维码是光源
D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品
3．如图所示的四幅图中，在工作过程中没有形成连通器的是
A．茶壶
B．下水弯管
C．自动供水装置
D．船闸

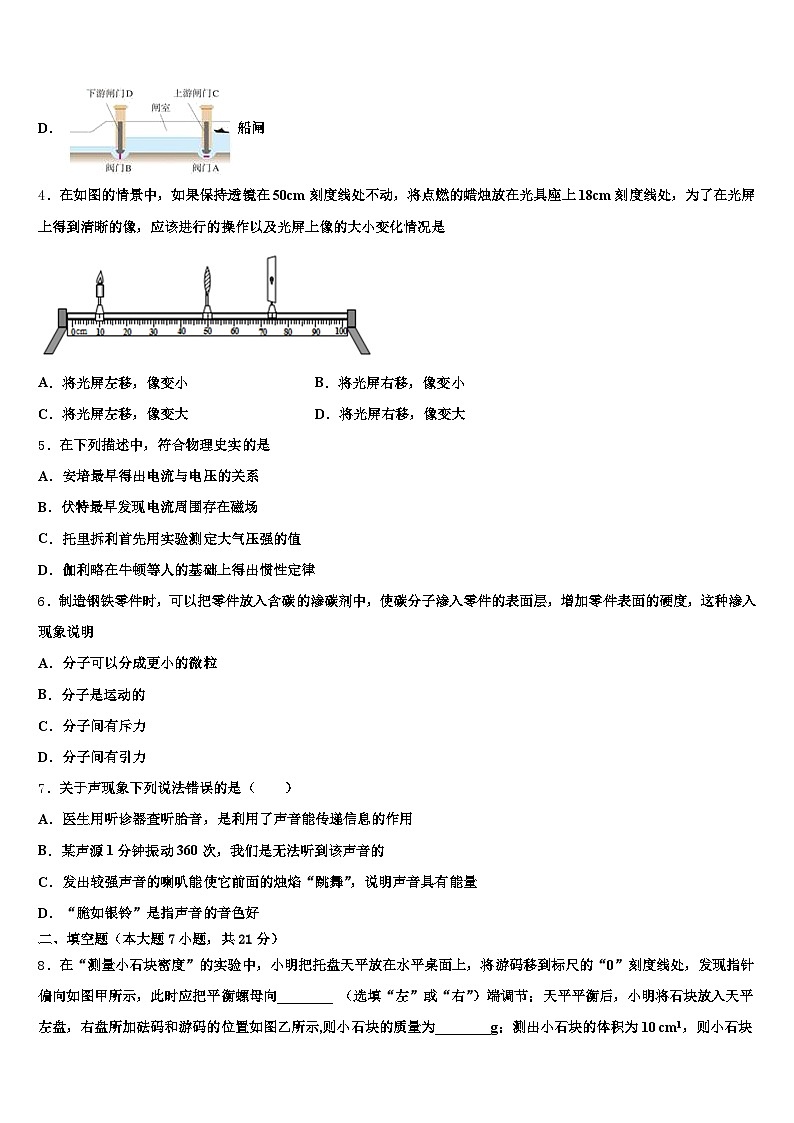

4．在如图的情景中，如果保持透镜在50cm刻度线处不动，将点燃的蜡烛放在光具座上18cm刻度线处，为了在光屏上得到清晰的像，应该进行的操作以及光屏上像的大小变化情况是
A．将光屏左移，像变小B．将光屏右移，像变小
C．将光屏左移，像变大D．将光屏右移，像变大
5．在下列描述中，符合物理史实的是
A．安培最早得出电流与电压的关系
B．伏特最早发现电流周围存在磁场
C．托里拆利首先用实验测定大气压强的值
D．伽利略在牛顿等人的基础上得出惯性定律
6．制造钢铁零件时，可以把零件放入含碳的渗碳剂中，使碳分子渗入零件的表面层，增加零件表面的硬度，这种渗入现象说明
A．分子可以分成更小的微粒
B．分子是运动的
C．分子间有斥力
D．分子间有引力
7．关于声现象下列说法错误的是（ ）
A．医生用听诊器查听胎音，是利用了声音能传递信息的作用
B．某声源1分钟振动360次，我们是无法听到该声音的
C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量
D．“脆如银铃”是指声音的音色好
二、填空题（本大题7小题，共21分）
8．在“测量小石块密度”的实验中，小明把托盘天平放在水平桌面上，将游码移到标尺的“0”刻度线处，发现指针偏向如图甲所示，此时应把平衡螺母向________ （选填“左”或“右”）端调节；天平平衡后，小明将石块放入天平左盘，右盘所加砝码和游码的位置如图乙所示,则小石块的质量为________g；测出小石块的体积为10 cm1，则小石块密度为________g/cm1．

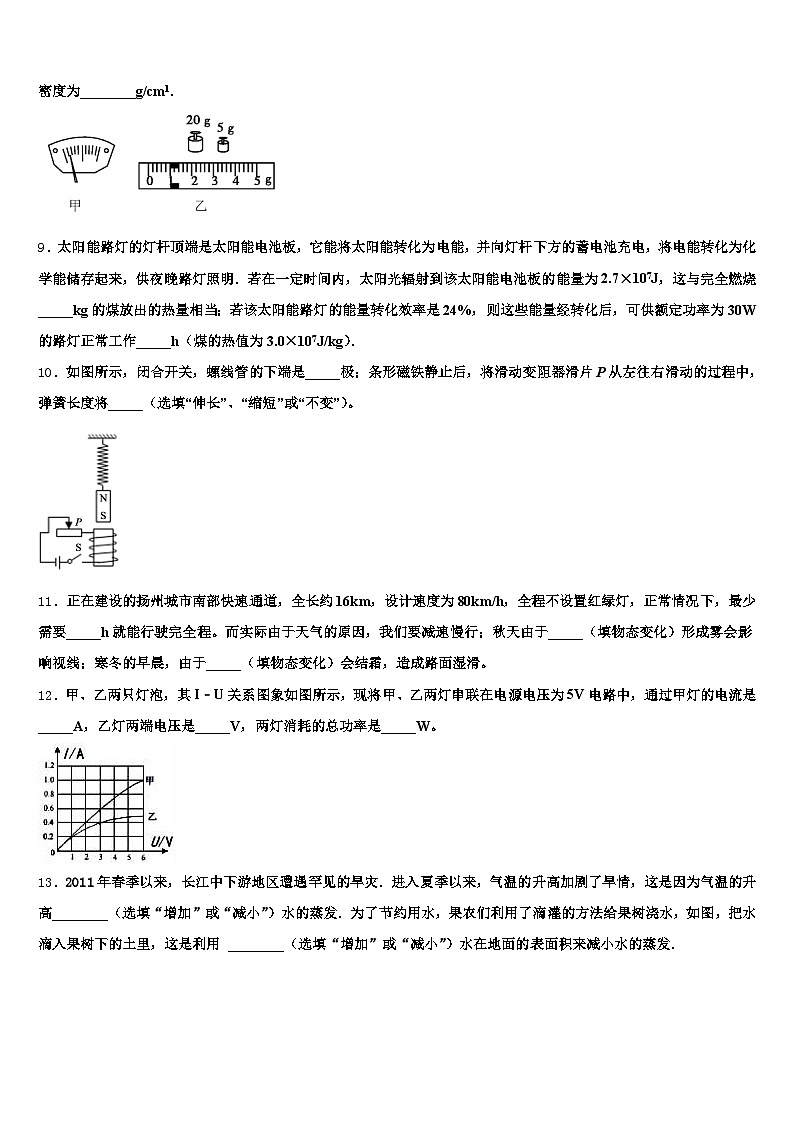

9．太阳能路灯的灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为化学能储存起来，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J，这与完全燃烧_____kg的煤放出的热量相当；若该太阳能路灯的能量转化效率是24%，则这些能量经转化后，可供额定功率为30W的路灯正常工作_____h（煤的热值为3.0×107J/kg）．
10．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。
11．正在建设的扬州城市南部快速通道，全长约16km，设计速度为80km/h，全程不设置红绿灯，正常情况下，最少需要_____h就能行驶完全程。而实际由于天气的原因，我们要减速慢行；秋天由于_____（填物态变化）形成雾会影响视线；寒冬的早晨，由于_____（填物态变化）会结霜，造成路面湿滑。
12．甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电源电压为5V电路中，通过甲灯的电流是_____A，乙灯两端电压是_____V，两灯消耗的总功率是_____W。
13．2011年春季以来，长江中下游地区遭遇罕见的旱灾．进入夏季以来，气温的升高加剧了旱情，这是因为气温的升高________（选填“增加”或“减小”）水的蒸发．为了节约用水，果农们利用了滴灌的方法给果树浇水，如图，把水滴入果树下的土里，这是利用 ________（选填“增加”或“减小”）水在地面的表面积来减小水的蒸发．
14．2011年3月11日，日本本州岛附近海域发生里氏9.0级强震并引发海啸，地震、海啸、台风、火山喷发等都会产生________（填“超声波”或“次声波”）。地震造成福岛第一核电站反应堆冷却系统破坏，日本当局不断采取向反应堆空中、地面注水的方法进行冷却，这主要是利用了水的___________的特性。核能是__________能源（填“可再生”或“不可再生”）．核电站发电是利用原子核的______反应.
三、作图题（共7分）
15．如图所示，人在岸上感觉池底的A升高到A1，，池水变“浅”了，请确定入射点，画出光路图
16．请根据通电螺线管附近静止小磁针的指向，在图中标出电源正极和通电螺线管的N极。
（_____）
17．手指用20N的压力压在图钉帽上，画出图钉尖对墙壁压力的示意图．
（_____）
四、实验题（本大题共5小题，共20分）
18．两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样．
（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；
①图中有一根线连接错误，请在这积线上打“×”，并在图中改正_________；
②闭合开关前，滑动变阻器的滑片P应位于_______（远填“A”或“B”）端；
③闭合开关，电流表示数为0.1A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_______W．
（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便___________．
19．在“测量小灯泡的电阻”的实验中，实验器材有：3节干电池、标有2.5V的小灯泡（正常发光时，电阻约为10Ω）、电流表、电压表、滑动变阻器、开关等各一个和导线若干，电路图如图甲所示。
（1）在图乙的电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（_____）
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其原因可能是______。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器连入电路的阻值太大
D．滑动变阻器连入电路的阻值太小
（3）在提供的滑动变阻器中，分别有规格为A（5Ω 1A）、B（20Ω 1A），为了顺利完成实验，应选择_____（填“A” 或“B”）滑动变阻器最为合适。
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，则小灯泡此时的电阻为_____Ω（结果保留一位小数）。为使小灯泡正常发光，应将滑动变阻器的滑片向__端移动（填“左”或“右”）。当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，则小灯泡正常发光时的功率为____W。
（拓展）在上述电路中，不管怎样移动滑动变阻器的滑片，都无法使灯泡两端的电压足够小，请你在原电路图甲中增加一条线，仍保证电流表测通过小灯泡的电流，使得灯泡两端的电压可以在0～2.5V之间连续变化。
（______）
20．按要求回答问题如图甲所示，通过真空罩可以看到手机来电显示灯在不断闪烁，说明电磁波______（选填”可以”或“不可以”）在真空中传播．
如图乙所示，用弹簧测力计拉着物体在水平面上向左做匀速直线运动，则该物体受到的摩擦力的大小为______N．图丙是某物质熔化过程中的温度变化图象，由图象可知该物质是______（选填“晶体”或“非晶体”）．图丁为探究“光的反射规律”的实验装置，若让光线逆着OB的方向射到镜面上，反射光线就会沿OA射出．这个现象说明：在反射现象中，______．
21． “探究凸透镜成像的规律”实验中，固定凸透镜位置不动（图中C处）．
（1）当把蜡烛移动到图中B处，光屏移动到D处时，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜的焦距为___cm．
（2）把蜡烛移动到A处，光屏上的像变得模糊，要使像变清晰，光屏应向___（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、__（选填“放大”或“缩小”）的实像．

（3）实验时，光屏上得到了烛焰清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上_______（选填“有”或“没有”）小泥点的像或影子．
（4）当把蜡烛移到光具座上“45cm”处时，无论怎样调节光屏，光屏上始终接收不到像．要想看到这个像，眼睛应从图中的______（选填“①”或“②”）箭头所示的方向去观察．这种成像情况在生活中的应用是________．
22．在测定“液体密度”的实验中。
（1）使用托盘天平时，应将天平放在_____桌面上，把游码移至标尺左端“0”刻度线处，若发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向_____（左/右）调节，使横梁平衡。
（2）用调节好的天平称液体质量：往烧杯中倒入液体，称出烧杯和液体的总质量为103.2g，把烧杯中一部分液体倒入量筒，如图甲；再称烧杯和剩下液体的总质量时，发现加减砝码总不能使天平平衡，这时应移动_____使天平平衡。若天平再次平衡时所用砝码和游码的位置如图乙所示，则倒入量筒内液体的质量为__g。
（3）该液体的密度是_____kg/m3。
五、计算题（本大题共2小题，共13分）
23．冰雪运动越来越受到人们的喜爱，如图所示是一款雪地摩托，其净重为160kg，静止时与地面接触的总面积为500cm2，当其以最大功率72kW在水平雪地上匀速直线行驶时，最高速度可达108km/h。（g＝10N/kg）请计算：
雪地摩托静止时对水平地面的压强；当该车以最大功率在水平雪地上用最高速度匀速直线行驶500 s发动机输出的牵引力；该车发动机为一款单缸4冲程汽油机，若其效率为24%，则该车以最大功率在水平雪地上用最高速度匀速直线行驶500 s，需要多少千克汽油？（汽油的热值为q＝4.6×107J/kg）
24．如图所示，质量为50千克的小张同学在做俯卧撑运动。此时可将他视为一个杠杆，他的重心在A点。则：
（1）小张同学所受的重力大小为多少？
（2）若他将身体撑起，地面对手的作用力至少多大？
六、综合能力题（本大题共3小题，共18分）
25．当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示．已知某太阳能热水器在冬季有效日照时段里，能将8 ℃、100 L水加热到38 ℃．请解答:[水的比热容为4. 2 ×103 J/ ( kg·℃)，水的密度为1.0×103 kg/m3]
(1)太阳能属于________(填“一次”或“二次”)能源.
(2)热水器中水的质量是多少____-?
(3)在此过程中，水吸收了多少热量____?
(4)若此期间太阳辐射到热水器的热量为4. 2 ×107 J，则该热水器的效率是多少_____?
26．如题1图所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I﹣U关系图象如图所示，求：
R2的最大阻值；滑动变阻器的滑片位于中点时，V2的示数；在图2中画出滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象。
27．阅读短文，回答问题
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具．电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重和配重的重力基本相等． 满载上升时，主电动机提供动力，驱动轿厢．
如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表．为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的 电源电压U为12V，压力传感器的电阻R与所受压力F的关系 图像如图丁所示，电磁继电器阻值可忽略．当电流大于 0.2A 时，会启动警报系统，同时无论如何按压电梯控制器，门电动 机均不工作．此外，电梯需经常保养，“运行频次比ω ”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示．
为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的____性，该观光电梯配重的重力约为____N．下列有关该电梯的说法中，正确的是____ .
A．主电机与钢丝绳之间的摩擦为有害摩擦
B．超载自动报警系统中电磁铁的右端为S极
C．电梯满载上行时，电动机需顺时针转动
D．报警电铃的工作原理是电磁感应乙图中，当站在上升的B电梯里的乘客看到 A 电梯在上升，则可推知 A电梯在______且速度__（大于/小于/等于）B电梯的速度．控制电路中 R0=____Ω ．若使用一段时间，电梯未满载就报警，则说明 R0 的阻值变____（大/小）．该商业大厦每天营业时间为 12h，设电梯均在额定功率下运行．经测算，该观光电梯平均每天耗电 72kW•h，则该观光电梯的“运行频次比”ω=____（结果写成小数形式）.
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．冰层变薄，是由固态变为液态，属于熔化，故不符合题意；
B．地上的水很快变干是液态水变成水蒸气，是汽化，故不符合题意；
C．露是由空气中的水蒸气液化形成的小水珠，是液化，故不符合题意；
D．树枝上形成雾凇，是由气态变为固态，属于凝华现象，故符合题意．
2、B
【解析】
A. 照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故错误；
B. 镜头和二维码的距离大于二倍焦距时成倒立缩小实像，故正确；
C. 二维码本身不发光，不是光源，故错误；
D. 当二维码超出手机上设定的方框时，说明物距太近，应使物品不动，把手机向后移动，故错误．
3、C
【解析】
A．茶壶的上端开口、下部连通，属于连通器，故A不符合题意；
B．下水弯管的上端开口、下部连通，属于连通器，故B不符合题意；
C．自动供水装置的瓶子倒置，上端不是开口的，不符合上端开口、下部连通的特点，不是利用连通器原理工作的，故C符合题意；
D．船闸工作时，船室分别与上游或下游构成连通器，是利用连通器原理工作的，故D不符合题意．
4、D
【解析】
在做凸透镜成像的实验中，保持凸透镜在50cm刻度线处不动，将点燃的蜡烛放在光具座上18cm刻度线处，此时物距减小，则像距变大，像变大，光屏也向右移，故D正确．
故选D．
【点睛】熟练掌握凸透镜成像的规律，能根据实验中物距与像距的变化，判断成像的特点与规律是解答的关键．
5、C
【解析】
试题分析：欧姆最早得出电流与电压的关系，奥斯特最早发现电流的周围存在磁场，牛顿在伽利略等人的基础上得出了惯性定律，也就是牛顿第一定律．C选项正确，托里拆利最早测出了大气压的值．
考点：物理学史
6、B
【解析】
由分子动理论知道，由于物质是由分子组成的，且分子在不停的做无规则运动，当将零件放入含碳的渗碳剂中，碳分子就可以进入零件分子间的间隙，从而渗入零件的表层，增加零件表面的硬度，这种渗入现象说明分子是运动的，故B正确．
7、D
【解析】
A．医生利用声音传递信息听诊器诊断疾病，是利用声音来传递信息，故A说法正确，不符合题意；
B．声源1分钟振动360次，频率是6Hz，不在听觉范围内，我们是无法听到的，故B说法正确，不符合题意；
C．烛焰在发出较强声音的喇叭上“跳舞”说明声音具有能量，故C说法正确，不符合题意；
D．“脆如银铃”形容声音的音调高，故D说法错误，符合题意。
二、填空题（本大题7小题，共21分）
8、右 26 2.6
【解析】
天平放在水平桌面上，游码移到标尺左端的零刻度，指针偏向分度盘的左侧，说明天平的左端下沉，指针要向相反的右侧移动，所以应将平衡螺母向右端调节；小石块的质量：m=20g+5g+1g=26g，小石块的密度：= ==2.6g/cm1.
9、0.9 60
【解析】
由题知,Q放=mq=2.7×107J，
则需要完全燃烧煤的质量：
m= = =0.9kg，
太阳光辐射到该太阳能电池板的能量(总能量)
W总=2.7×107J，
该太阳能路灯的能量转化效率24%，使用太阳能路灯的有用能量：
W电= W总24%=2.7×107J24%=6.48×106J,
由P=可得30W的路灯正常工作时间，
t===2.16105s=60h.
10、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
11、 0.2 液化 凝华
【解析】行驶完全程需要的时间为t＝＝0.2h； 雾是液体，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化；霜是固体，是由空气中的水蒸气遇冷直接形成的，气态变为固态的现象叫凝华。
点睛：（1）已知设计速度和路程，可以得到通过全程需要的时间；（2）物体由气态变为固态的现象叫凝华；物体由气态变为液态的现象叫液化。
12、0.4 3 2
【解析】
将甲、乙两灯串联在电源电压为5V电路中时，因串联电路中各处的电流相等，且两灯泡两端的电压等于电源的电压，所以，由图象可知，当电路中的电流I＝0.4A，两灯泡两端电压分别为U甲＝2V、U乙＝3V时符合，所以，通过甲灯的电流是0.4A，乙灯两端电压是3V，
则两灯消耗的总功率P＝UI＝5V×0.4A＝2W。
13、增加 减小
【解析】
对于表面积、表面上方空气的流动一定的水，温度越高，水的蒸发越快，所以气温的升高加快了水分的蒸发从而加剧旱情；果农们利用了滴灌的方法给果树浇水，减小水分的暴露表面积，使水在地面的表面积减小，从而减少土壤水分的蒸发，利于节约用水。
14、次声波 比热容大 不可再生 链式
【解析】
科学家借助仪器可以测出海啸、地震、海啸、台风、核武器试验以及导弹发射时产生的声波频率小于20Hz，属于次声波；
因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以日本当局不断采取向反应堆空中、地面注水的方法，进行冷却，以免造成更大的核事故；
核能一旦消耗就很难再生，属于不可再生能源；
核电站是利用原子核的链式反应在可控制的核反应堆中进行。
三、作图题（共7分）
15、
【解析】
连接A1 与眼睛交水面于一点O，O点为入射点，连接AO，即为入射光线，由光的折射定律可知，从A点发出或反射的光线在水面发生折射，折射角大于入射角，眼睛逆着折射光线看上去，感觉池底的A升高到A1 ，池水变“浅”了，如图所示：
16、
【解析】
小磁针静止时左端为N极，右端为S极，由于异名磁极相互吸引，同名磁极相互排斥，可以确定螺线管的左端为N极，右端为S极；结合图示的线圈绕向，利用安培定则可以确定线圈中的电流方向是从螺旋管的右端流入，左端流出，所以电源的左端为负极，右端为正极，如图所示：
17、
【解析】
过压力的作用点沿垂直墙壁向右的方向画一条带箭头的线段，用符号F表示，大小为20N，如图所示：
四、实验题（本大题共5小题，共20分）
18、 B 电流 0.75
【解析】
①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：
②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．设计的电路下图2所示：
（1）①原电压表应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P＝UI求小灯泡L1的额定功率；（2）电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，此时灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．
19、 C B 9.1 左 0.6
【解析】
（1）由图乙可知，电流表和灯泡的左接线柱相连，导致灯与电压表没有接入电路，修改后，实物电路如图所示：
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，即电路为通路且没有短路，而小灯泡不亮，说明电路中的电流过小，其原因可能是滑动变阻器连入电路的阻值太大；
（3）标有2.5V的小灯泡，正常发光时，电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I==0.25A，电源为3节干电池串联，则电源电压为4.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻为：R滑==8Ω，故选用B滑动变阻器最为合适；
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.22A，由欧姆定律可得，小灯泡此时的电阻为：RL=≈9.1Ω；灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片应向左移动，直到电压表示数为额定电压；当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，即此时的电流为0.22A+0.02A=0.24A，则小灯泡正常发光时的功率为：P=ULIL=2.5V×0.24A=0.6W；
【拓展】
图甲中，当B滑动变阻器的最大电阻为20Ω时，由分压原理可知，灯分得的电压最小，此时灯的电阻约为变阻器最大电阻的0.5倍，由分压原理可知，灯的电压也为变阻器电压的0.5倍，根据串联电路电压的规律，电压表最小示数为：U小==1.5V，为使得灯泡两端的电压可以在0～2.5V之间连续变化，可将变阻器右下接线柱与灯的右接线柱连接起来，如图所示：
这样灯与变阻器滑片以右电阻丝并联后再与变阻器滑片以左电阻丝串联；当滑片移动到最右端时，灯泡被短路，灯的电压为0；由串联电路的电压特点可知，并联部分的电压与变阻器滑片以左电阻丝的电压之和等于电源电压，当滑片连续移动时，可使得灯泡两端的电压可以在0～2.5V之间连续变化。
20、可以 3.0 晶体 光路是可逆的
【解析】
（1）图甲，看到真空罩中手机来电显示灯闪烁，说明电磁波可以在真空中传播；
（2）图乙，弹簧测力计的分度值为0.2N，示数为3.0N；物体在水平方向上受拉力和摩擦力而做匀速直线运动，说明摩擦力与拉力是一对平衡力，故物体受到的摩擦力等于拉力，等于3.0N；
（3）图丙，物质在熔化过程中吸热但温度保持不变，所以该物质是晶体；
（4）当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，这说明在反射现象中光路是可逆的．
21、10 左 缩小 没有 ② 放大镜
【解析】
(1)由图知，u=v=20.0cm，则可知20.0cm=2f，f=10.0cm；
(2)把蜡烛移动到A处，物距变大，像距变小，所以应将光屏靠近透镜，向左移动；
此时物距u=43cm>2f，成倒立、缩小的实像；
(3)不小心在凸透镜上溅了一个小泥点，，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，没有泥点的像；
(4) 当蜡烛移到光具座上“45cm”处时，物距小于一倍焦距，在蜡烛同侧成正立放大的虚像，这是放大镜的原理，要想看到这个像，眼睛应从图中的②所示的方向去观察．
22、水平 右 游码 45 0.75×103
【解析】
（1）平使用前首先将天平放到水平台上，将游码拨到零刻度线，调节螺母使指针指在刻度盘中央或左右摆动幅度相等。平衡调节原则：右偏左调，左偏右调，先快后慢。根据题意，指针左移，所以平衡螺母向右调节。
（2）根据天平的使用方法，在加减砝码总不能使天平平衡时，调节游码来维持天平平衡；
根据题意：烧杯和剩下的液体的总质量m剩＝砝码+游码＝50g+5g+3.2g＝58.2g，
已知，烧杯与液体的总质量为m总＝103.2g，
所以倒入量筒内的液体的质量m＝m总﹣m剩＝103.2g﹣58.2g＝45g。
读取量筒液体的体积时，视线与液面（凹液面的底部）相平，凹面正好在60ml处，所以量筒内液体的体积是60ml。
（3）根据密度公式：ρ＝知液体密度为：ρ＝＝＝0.75g/cm3＝0.75×103kg/m3。
五、计算题（本大题共2小题，共13分）
23、（1）3.24×104Pa；（2）2400N；（3）3.3kg
【解析】
（1）由于雪地摩托车净重为160kg，所以，雪地摩托静止时对水平地面的压力是：F=G=mg=160kg×10N/kg=1600N，
雪地摩托静止时对水平地面的压强是： =3.2×104 Pa；
（2）由于最高速度可达108km/h =108×=30m/s，由 知道，该车以最大功率在水平雪地上用最高速度匀速直线行驶时，所受牵引力是：=2400N；
（3）由 知道，该车以最大功率在水平雪地上用最高速度匀速直线行驶23min所做的功是：W=Pt′=7.2×104 W×500s=3.6×107 J，由 知道， =1.5×108 J，由知道，汽油的质量是： =3.3kg
24、（1）500N（2）300N
【解析】
（1）小张同学所受的重力：G=mg=50kg×10N/kg=500N；
（2）由图可知，动力臂L1=0.9m+0.6m=1.5m，阻力臂L2=0.9m，阻力等于重力F2=G=500N，由杠杆平衡条件可得：F1L1=F2L2 即：F1×1.5m=500N×0.9m ,则F1=300N，因为力的作用是相互的，所以双手对地面的压力：F=F1=300N；
六、综合能力题（本大题共3小题，共18分）
25、一次 100kg 1.26×107J 30%
【解析】
（1）太阳能是能够从自然界直接获得的，属于一次能源；
（2）太阳能热水器中水的体积：V=100L=100dm3=0.1m3，根据公式ρ=可得，水的质量：m=ρV=1.0×103kg/m3×0.1m3=100kg；
（3）在此过程中，水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（38℃﹣8℃）=1.26×107J；
（4）该热水器的效率：η===30%．
26、（1）40Ω；（2）9V；（3）见解答。
【解析】
由电路图可知，R1、R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流，已知R1的I﹣U关系图象如图2所示。
（1）当滑片P位于最左端时，只有R1工作，电路中的电流最大，由图象可知最大电流I1＝0.9A，此时R1的电压为18V，则电源电压：U＝U1＝18V，R1的阻值： ；由图知，当滑片P位于最右端时，R1与R2的最大阻值串联，电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：；
（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串＝R1+R2′＝20Ω+20Ω＝40Ω，此时电路中的电流为：，此时R2两端的电压： ＝0.45A×20Ω＝9V，即V2表的示数为9V；
（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由 可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：
27、透光性 7000 C 上升 大于 20 小 3.8
【解析】
(1)乘客在随电梯竖直上升的过程中，可透过玻璃欣赏到楼外美丽的城市景色，
所以为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性。
轿厢的重力：G轿厢=mg=500kg×10N/kg=5000N，
电梯半载时：G半载=G最大=×4000N=2000N，
由题意知，配重的重力：
G配=G轿厢+G半载=5000N+2000N=7000N，
(2)A、主电机与钢丝绳之间的摩擦使钢丝绳上升，该摩擦属于有益摩擦，故A错误；
B. 超载自动报警系统报警时，电流从电磁铁的右端导线流入，利用安培定则判断出电磁铁的右端为N极，左端为S极，故B错误；
C. 电梯满载上行时，钢丝绳对轿厢由向上的拉力，所以电动机需顺时针转动对其产生向上的摩擦力，故C正确；
D. 报警电铃的工作原理是电的磁效应，故D错误。
(3)当站在上升的B电梯里的乘客看到A电梯在上升，此时B电梯里的乘客以自己的电梯为参照物，
可推知A电梯在上升，且速度大于B电梯的速度。
(4) 当电梯刚好满载时,即压力传感器所受压力F=G最大=4000N.
由图象可知，压力传感器的电阻R=40Ω，
由欧姆定律得，电路总电阻：R总===60Ω，
根据串联电路电阻特点可知,R0的阻值：
R0=R总−R=60Ω−40Ω=20Ω，
当电梯未满载时，压力传感器所受压力变小，由图象可知，压力传感器的电阻变大，
由于电梯报警时的电流和电源电压不变,根据R总=可知,电路总电阻不变,则说明R0的阻值变小。
(5)由P=得，电梯运行消耗的电能：
W运行=P额t运行=25kW×t运行，
电梯待机消耗的电能：
W待机=P待机t待机=1kW×t待机，
则电梯平均每天消耗的电能：
W=W运行+W待机,即：25kW×t运行+1kW×t待机=72kW⋅h−−−①
t运行+t待机=12h−−−②
联立①②可解得：t运行=2.5h,t待机=9.5h；
则该观光电梯的“运行频次比”：
ω===3.8.
