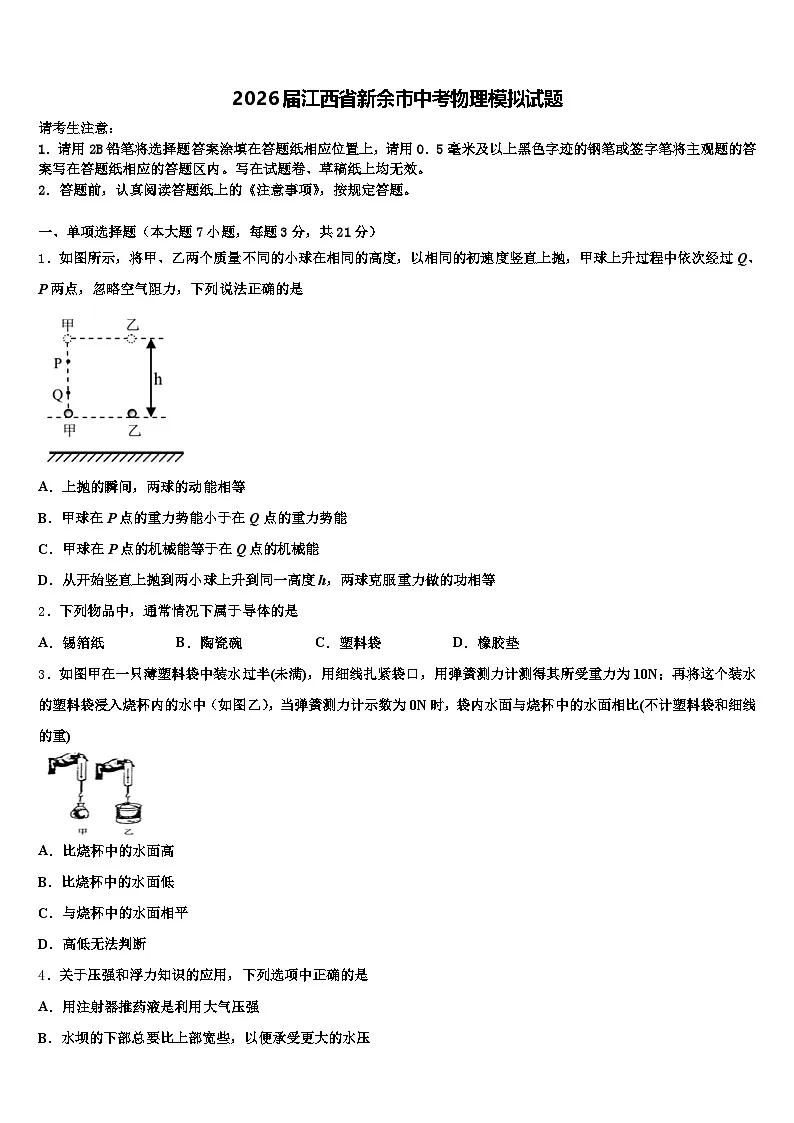

2026届江西省新余市中考物理模拟试题（含答案解析）

这是一份2026届江西省新余市中考物理模拟试题（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，将甲、乙两个质量不同的小球在相同的高度，以相同的初速度竖直上抛，甲球上升过程中依次经过Q、P两点，忽略空气阻力，下列说法正确的是
A．上抛的瞬间，两球的动能相等
B．甲球在P点的重力势能小于在Q点的重力势能
C．甲球在P点的机械能等于在Q点的机械能
D．从开始竖直上抛到两小球上升到同一高度h，两球克服重力做的功相等
2．下列物品中，通常情况下属于导体的是
A．锡箔纸B．陶瓷碗C．塑料袋D．橡胶垫
3．如图甲在一只薄塑料袋中装水过半(未满)，用细线扎紧袋口，用弹簧测力计测得其所受重力为10N；再将这个装水的塑料袋浸入烧杯内的水中（如图乙），当弹簧测力计示数为0N时，袋内水面与烧杯中的水面相比(不计塑料袋和细线的重)
A．比烧杯中的水面高
B．比烧杯中的水面低
C．与烧杯中的水面相平
D．高低无法判断
4．关于压强和浮力知识的应用，下列选项中正确的是
A．用注射器推药液是利用大气压强
B．水坝的下部总要比上部宽些，以便承受更大的水压

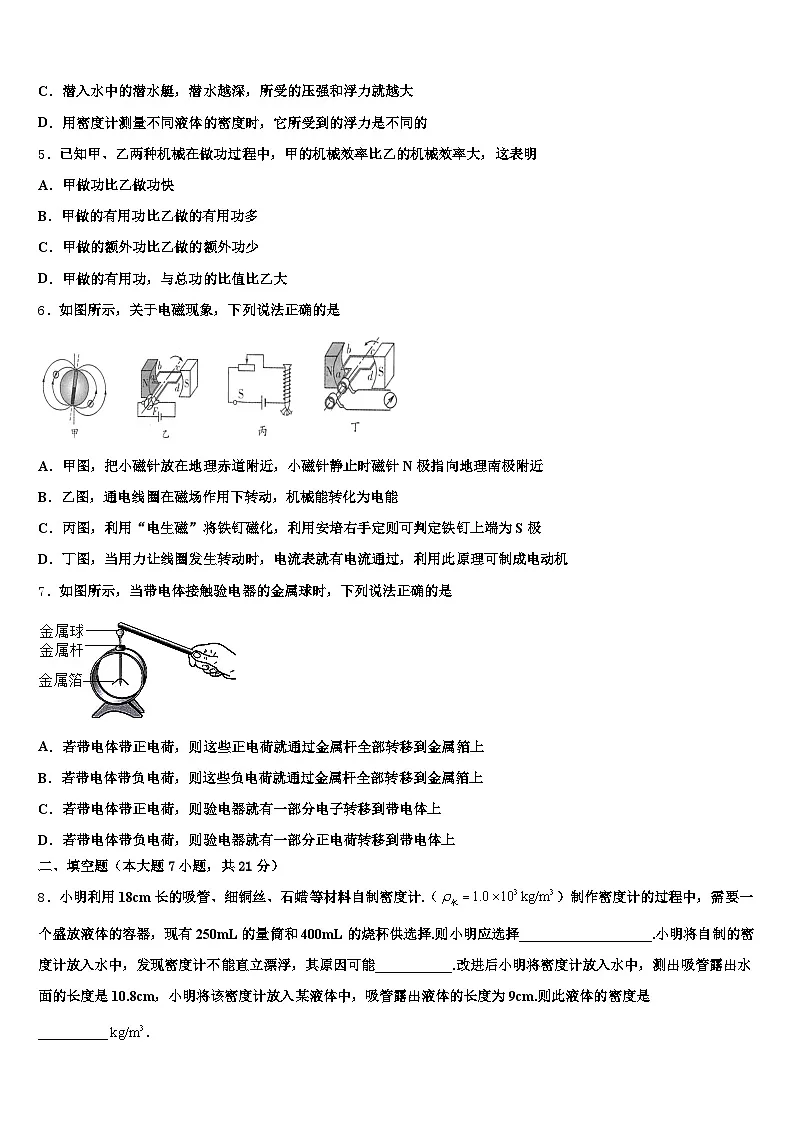

C．潜入水中的潜水艇，潜水越深，所受的压强和浮力就越大
D．用密度计测量不同液体的密度时，它所受到的浮力是不同的
5．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明
A．甲做功比乙做功快
B．甲做的有用功比乙做的有用功多
C．甲做的额外功比乙做的额外功少
D．甲做的有用功，与总功的比值比乙大
6．如图所示，关于电磁现象，下列说法正确的是
A．甲图，把小磁针放在地理赤道附近，小磁针静止时磁针N极指向地理南极附近
B．乙图，通电线圈在磁场作用下转动，机械能转化为电能
C．丙图，利用“电生磁”将铁钉磁化，利用安培右手定则可判定铁钉上端为S极
D．丁图，当用力让线圈发生转动时，电流表就有电流通过，利用此原理可制成电动机
7．如图所示，当带电体接触验电器的金属球时，下列说法正确的是
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
二、填空题（本大题7小题，共21分）
8．小明利用18cm长的吸管、细铜丝、石蜡等材料自制密度计.（）制作密度计的过程中，需要一个盛放液体的容器，现有250mL的量筒和400mL的烧杯供选择.则小明应选择___________________.小明将自制的密度计放入水中，发现密度计不能直立漂浮，其原因可能___________.改进后小明将密度计放入水中，测出吸管露出水面的长度是10.8cm，小明将该密度计放入某液体中，吸管露出液体的长度为9cm.则此液体的密度是__________.

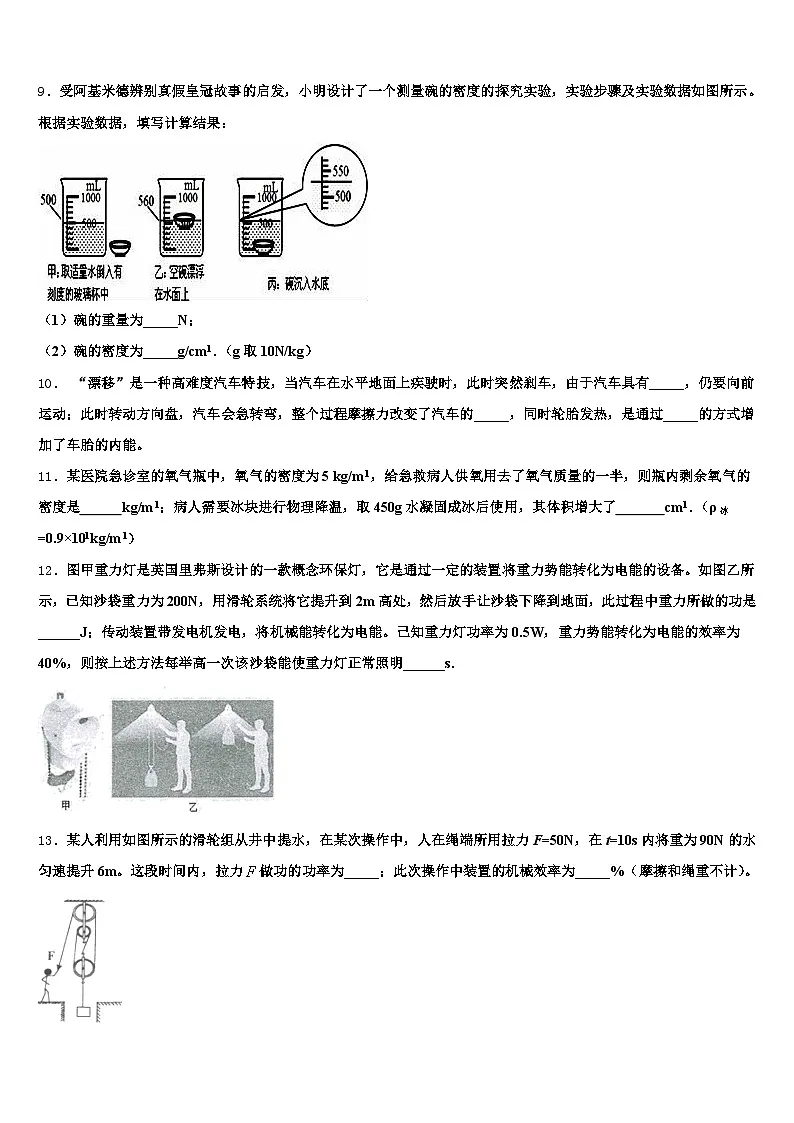

9．受阿基米德辨别真假皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示。根据实验数据，填写计算结果：
（1）碗的重量为_____N；
（2）碗的密度为_____g/cm1．（g取10N/kg）
10． “漂移”是一种高难度汽车特技，当汽车在水平地面上疾驶时，此时突然刹车，由于汽车具有_____，仍要向前运动；此时转动方向盘，汽车会急转弯，整个过程摩擦力改变了汽车的_____，同时轮胎发热，是通过_____的方式增加了车胎的内能。
11．某医院急诊室的氧气瓶中，氧气的密度为5 kg/m 1，给急救病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是 kg/m 1；病人需要冰块进行物理降温，取450g水凝固成冰后使用，其体积增大了 cm1．（ρ冰=0.9×101kg/m 1）
12．图甲重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备。如图乙所示，已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是______J；传动装置带发电机发电，将机械能转化为电能。己知重力灯功率为0.5W，重力势能转化为电能的效率为40%，则按上述方法每举高一次该沙袋能使重力灯正常照明______s.
13．某人利用如图所示的滑轮组从井中提水，在某次操作中，人在绳端所用拉力F=50N，在t=10s内将重为90N的水匀速提升6m。这段时间内，拉力做功的功率为_____；此次操作中装置的机械效率为_____%（摩擦和绳重不计）。
14．庐山是中华十大名山之一,以风景优美文化底蕴深厚而闻名于世,曾任临川内史的东晋诗人谢灵运游庐山有诗云:“昼夜蔽日月,冬夏黄霜雪”，霜的形成是物态变化中的_____现象．该过程___（选填”吸”或“放”）热．
三、作图题（共7分）
15．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。
16．用笔画线代替导线将图中的电灯、开关接入家庭电路．
17．如图是小罗同学在今年的体育测试中掷出的实心球在空中飞行时的情形．请在图中画出该实心球在图示位置时所受重力的示意图．
四、实验题（本大题共5小题，共20分）
18．小华用如图所示的实验装置探究滑动摩擦力跟接触面的粗糙程度的关系．
（1）实验中小华应该用弹簧测力计水平拉动木块在长木板上做_______运动，这样做是根据_______的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小．
（2）通过在木板上分别铺棉布、毛巾测出滑动摩擦力的大小．某次实验中弹簧测力计的指针位置如图丙所示，它的示数是_______N．
（3）甲、乙、丙三个实验说明：在压力一定时，__________，滑动摩擦力越大．
（4）在图丁中，同组的小梦同学想探究滑动摩擦力是否与接触面积大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，滑动摩擦力越小.你认为她的结论正确吗?_____，正确的做法应该是________．
19．如图是探究“电流与电阻关系”的电路图，电源电压为6V且保持不变，滑动变阻器的规格是“100Ω 1A”；阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个：电压表规格（0～3V、0～15V），电流表规格（0～0.6A）．
（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，实验的不规范之处为____．
（2）为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是____．
（3）四次实验中，当电压表调到控制电压时，滑动变阻器消耗的最大功率和最小功率之比是____．
20．陈晨实验小组用如图所示的同一滑轮组提升不同钩码的方法探究“影响滑轮组机械效率的因素”，分别做了甲、乙、丙三组实验，实验数据记录如下：
（1）进行第2次测量时，滑轮组的机械效率约为_____（小数点后保留一位有效数字）；第3次测量时，弹簧测力计的示数_____N。
（2）分析实验数据，实验小组得出的实验结论是：滑轮组的机械效率与_____有关。
（3）分析表中数据可知，F≠，可能的原因是_____。
21．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔线代替导线，在图甲中把电路连接完整___________
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．
22．学习了阿基米德原理的知识后，小宇同学自己设计实验完成“探究浮力的大小跟排开液体所受重力的关系”，请你完成下列相关过程中空格处的内容．
（一）实验器材：除量筒，金属块，细线，水等器材外，还必须要的器材是___．
（二）实验步骤：
（1）在弹簧测力计下端用细线悬挂一块金属块，静止时，记下测力计的示数F1及金属块所受的重力G，则F1 _____G（选填“大于”、“等于”或“小于”）．
（2）在量筒中倒入适量的水，记下水面的示数V1 ．这里适量的水是指________．
（3）将金属块完全浸没在量筒的水中，记下此时量筒中水面的示数V2和弹簧测力计的示数F2 ．
（三）分析与交流：
（1）弹簧测力计的两次示数差（F1﹣F2）表示________________；
（2）量筒中水面两次示数差（V2﹣V1）表示____________；
（3）如果实验操作正确且排除实验过程中的误差，可以得到两者（F1﹣F2）与（V2﹣V1）之间的关系式为：____________________（水的密度用ρ水表示）．
五、计算题（本大题共2小题，共13分）
23．如图是某电热饮水机内部的电路原理图，如表是其说明书上收集到的数据。该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关S0又会自动闭合重新加热。求：
电热饮水机加热时电流的大小；当热水箱里装满水时（按2L计算），水的质量为多少？（提示：1L＝1×10﹣3m3；ρ水＝1.0×103kg/m3）当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至90℃这一过程中，水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]结合第（3）问的计算结果，请简述水吸收的热量和消耗的电能不相等的原因；正常加热时R1的电阻值是多少？
24．某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其它用电器，只用电热水器给水加热，一段时间后，可把20kg初温为25℃的水加热至100℃，电能表的示数由图甲示数变为图乙示数。求：
（1）该电热水器在这段时间内消耗的电能；
（2）这段时间内水吸收的热量；（水的比热容c＝4.2×103J/（kg•℃））
（3）电热水器的热效率（结果保留一位小数）。
六、综合能力题（本大题共3小题，共18分）
25．如图所示，潜水员眼睛在水下A点处，水中B点有条小鱼，空中C点有只小鸟，请作出潜水员观察鱼、鸟的光路图（法线已画出），
潜水员看到的小鸟比它的实际位置要___________（选填“高”或“低”）．
26．某小组同学分别测出了甲、乙、丙电动小车做直线运动的路程和时间，并依据数据做出了相应的s-t图像．如图所示，观察甲、乙、丙车的图像，回答下列问题：
观察分析图C丙车图像可知，丙车在AB段处于_____(“运动”或“静止”)．观察分析甲、乙、丙车运动图像，在前5s内_____车运动得较快，它的速度是_____m/s．观察分析甲或乙车运动图像，都是过原点的倾斜直线，由这个特点可以得出初步的结论是甲或乙车作匀速直线运动，理由是：_____.
27．阅读短文，回答问题．
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略．
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢?发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P=UI，若提高输电电压U，那么线路中的电流一定会减小．输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失．
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压．但也不能盲目提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高．
绝缘子(如图)是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成．
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电．到达用户处再用降压变压器逐级降低电压．
减小输电线上电能损失的方法有__________．
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间绝缘子无需具备的特性是___________
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好若输电电压提高2倍，则线路上的功率损耗将降为原来的_______．用电高峰时期，家庭电路的电压会_______(选填“升高”、“不变”或“降低”)．若发电厂输出功率为2×107W，输电线的电阻为5Ω，若控制线路损失功率为输出功率的4%，则应将输电电压提高到_______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．两个小球质量不同，以相同的初速度竖直上抛，动能与质量和速度有关，它们的动能不相等，故A错误；
B．重力势能与质量和高度有关，两个小球质量不同，P点比Q点的位置高，不能判断甲球在P点的重力势能和在Q点的重力势能的大小关系，故B错误；
C．忽略空气阻力，机械能守恒，故甲球在P点和Q点的机械能相等，故C正确；
D．从开始竖直上抛到两小球上升到同一高度h，两个小球质量不同，根据G=mg得到它们的重力不同，根据W=Gh可知两球克服重力做的功不相等，故D错误．
2、A
【解析】
锡箔纸容易导电属于导体；陶瓷碗、塑料袋、橡胶垫都不容易导电，属于绝缘体。
3、C
【解析】
试题分析：由液体的浮力可知，薄塑料袋所受的浮力等于所排开的液体所受的重力，由于内外的液体都是水，液体的密度是相等的，所以里面水的体积正好等于它所排开的水的体积，所以液面是相平的，应选C．
考点：浮力
4、B
【解析】
A．用注射器吸药液是利用大气压强，故A错误；
B．根据可知，在同种液体中，深度越大，压强越大，所以水坝的下部总要比上部宽些，以便承受更大的水压，故B正确；
C．根据可知，潜入水中的潜水艇，潜水越深，所受的压强越大，根据可知，排开水的体积不变，所以浮力不变，故C错误；
D．密度计利用漂浮时，浮力等于重的原理，所以用密度计测量不同液体的密度时，它所受到的浮力是相等的，故D错误；
故选B。
5、D
【解析】
A．在物理学中，我们用功率表示物体做功的快慢，功率大的机械做功快．而机械效率大的功率不一定大，它们之间没有必然的关系，所以选项A不正确；
B．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的有用功就比乙做的有用功多．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的有用功多（做功多少主要看力和距离），所以选项B不正确；
C．如果甲、乙两种机械做的总功相同，则甲的机械效率高，甲做的额外功就比乙做的额外功少．如果不指明甲、乙两种机械做的总功多少情况下，只凭机械效率高低无法判断谁做的额外功少（做功多少主要看力和距离），所以选项C不正确；
D．机械效率是有用功与总功的比值．甲的机械效率比乙大，表明甲做的有用功与总功的比值比乙大，所以选项D是正确的．
故选 D．
6、C
【解析】
A.甲图，把小磁针放在地理赤道附近，小磁针静止时磁针N极指向地理北极附近，故错误；
B.乙图，通电线圈在磁场作用下转动，电能转化为机械能，故错误；
C.丙图，利用电生磁将铁钉磁化，利用安培定则可判定铁钉下端为N极，上端为S极，故正确；
D.丁图，当用力让线圈发生转动时，电流表就有电流通过，工作原理是法拉第电磁感应现象，利用此原理可制成发电机，故错误。
7、C
【解析】
（1）验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．（2）金属中的自由电荷是自由电子；质子不可移动．据此分析判断．
【详解】
AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；
B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；
D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；
故选C．
二、填空题（本大题7小题，共21分）
8、250mL的量筒 中心偏高（或配重太轻）
【解析】
（1）由于该吸管制成的密度计高度较高，而400mL的烧杯底面积较大、高度相对较小；当把该密度计放入盛有液体的烧杯中时，密度计可能接触底部，密度计不能正常使用，所以制作密度计的过程中，需要一个盛放液体的容器应该是250mL的量筒；
（2）自制的密度计放入水中不能直立漂浮，其原因可能是重心偏上（中心偏高或配重太轻）；设吸管浸入水中的深度为h水=18cm-10.8cm=7.2cm；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以F浮水=F浮液=G，设密度计的底面积为S，已知吸管露出水面的长度是10.8cm，所以吸管浸入水中的深度为18-10.8cm=7.2cm，浸入液体中的深度为9cm，则ρ水gSh水=ρ液gSh液，即：1.0×101kg/m1×g×S×0.072m=ρ液×g×S×0.09m，解得ρ液=0.8×101kg/m1．
9、0.6 2
【解析】
（1）由图甲知，水的体积V1＝500mL，由图乙知，水与碗所排开水的总体积V2＝560mL，碗所排开水的体积V排＝V2﹣V1＝560mL﹣500mL＝60mL=60，碗所排开水的质量m水＝ρ水V排＝1g/mL×60＝60g；
碗漂浮在水面上时，碗受竖直向下的重力G碗＝m碗g，竖直向上的浮力F浮═m水g，处于平衡状态，由平衡条件得：G碗＝F浮，即：m碗g＝m水g，所以m碗＝m水＝60g；
则G碗＝m碗g＝0.06kg×10N/kg＝0.6N。
（2）由图丙知，碗和水的总体积V1＝510mL，碗的体积V＝V1﹣V1＝510mL﹣500mL＝10mL＝10cm1；
碗的密度ρ碗＝＝＝2g/cm1；
10、惯性 运动状态 做功
【解析】
当汽车在水平地面上疾驶时，此时突然刹车，由于汽车具有惯性，仍要保持原来的运动状态，所以仍要向前运动；此时转动方向盘，汽车会急转弯，即运动方向改变，所以整个过程摩擦力改变了汽车的运动状态；汽车转弯过程中轮胎发热，是通过做功的方式增加了车胎的内能。
11、2.5 ； 50
【解析】
氧气瓶中，氧气的密度为5 kg/m1，给急救病人供氧用去了氧气质量的一半，但剩余氧气仍要占满氧气瓶，氧气的体积不变，则瓶内剩余氧气的密度是原密度的一半，为2.5kg/m1；
450g水的体积：V水=，
ρ冰=0.9×101kg/m 1=0.9g/cm1，
450g冰的体积：V冰=，
450g水凝固成冰后使用，其体积增大：△V= V冰- V水=500cm1-450cm1=50cm1．
12、400 320
【解析】
由题知，沙袋重力为200N，被提高2m，所以沙袋下降到地面重力所做的功：
W=Gh=200N×2m=400J；
由题知，重力势能转化为电能效率为40%，重物重力做的功转化的电能为：
W电=ηW=40%×400J=160J，
由可得每举高一次重物能使该灯正常照明的时间：。
13、90 60
【解析】
根据题中“求拉力做功的功率为 ，此次操作中装置的机械效率为_____%”可知，本题考查了功、功率、机械效率的计算。根据P=Fv求功率，根据计算机械效率。
【详解】
由图知，承担重物的绳子股数n＝3，在t=10s内将重为90N的水匀速提升6m，则，拉力端移动的速度，
则拉力F做功的功率。
由可得，装置的机械效率为
。
14、凝华 放
【解析】
气体直接变成固态的过程为凝华过程．
霜是由水蒸气凝华形成的，当温度降到0℃以下时，空气中的水蒸气遇冷凝华形成霜，凝华过程放热．
三、作图题（共7分）
15、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：
16、
【解析】
火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套，这样在更换灯泡时更安全，接法如下图所示：
17、如下图所示
【解析】
试题分析：重力的方向是竖直向下的，过重心沿竖直向下的方向画一条带箭头的有向线段，用G表示，如上图所示．
【考点定位】力的示意图
四、实验题（本大题共5小题，共20分）
18、匀速直线 二力平衡 1.6 接触面越粗糙 不正确 将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动
【解析】
（1）用弹簧测力计匀速拉动木块时，木块在水平方向上受到的力是平衡力，根据二力平衡的知识，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）由图丙可知，弹簧测力计的分度值为0.2N，故弹簧测力计的示数为1.6N；
（3）根据题意和表中数据可以知道，甲、乙、丙三次实验中木块对木板的压力相同，木块与接触面的粗糙程度不同，所以可以得出的结论是：在压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）在探究滑动摩擦力大小跟接触面积大小的关系时，应控制压力大小和接触面粗糙程度不变，改变木块与长木板之间的接触面积大小；小梦将木块沿竖直方向锯掉一半后，虽然接触面的粗糙程度没有改变，但木块对木板的压力减小了一半，所以得出的结论不正确，正确的做法应该是：将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动．
19、连接电路时开关未断开；2.5V～3V4：1
【解析】
（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，说明连接电路时开关未断开；
（2）由题可知，电流表量程为0-0.6A，故电路中最大电流为0.6A；
由I=可得，电路中的最小电阻：R串小===25Ω，此时定值电阻为R1=5Ω，
由I=可得，此时定值电阻的电压：U1=R1I大=5Ω×0.6A=3V；
设电压表示数为U表，根据串联电路电压的规律，变阻器分得的电压为U滑=U-U表，
根据分压原理可得=，即-1=--------①，
因电源电压、电压表示数不变，故左边为定值，右边也为定值，当取最大的定值电阻R4=20Ω，变阻器连入电路中的电阻最大为R滑=100Ω时，代入①式得：-1=，解得U表=2.5V，
故为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是2.5V～3V；
（3）四次实验中，当电压表调到控制电压U表时（保持不变），根据串联电路电压的规律，变阻器分得的电压为：U滑=U-U表=15V-U表，则变阻器的电压保持不变，即定值电阻的电压（电压表示数）与变阻器的电压之比为定值，
由分压原理可得==定值，当定值电阻分别取5Ω和20Ω时，故对应的变阻器的变阻器连入电路中的电阻之比=，
根据P=UI=，滑动变阻器消耗的最大功率和最小功率之比等于变阻器连入电路中电阻的反比，即===．
20、78.4% 2.4 提升钩码的重 绳重及摩擦力
【解析】
（1）由表中数据数据可知，滑轮组的效率：；由图示测力计可知，其分度值为0.2N，示数为2.4N；
（2）从实验数据看，动滑轮重力相同，钩码上升的高度、弹簧测力计上升高度都相同，物体越重，机械效率越高，所以滑轮组的机械效率与物体的重力有关；
（3）由于拉动过程中需克服绳子的重力、绳子与轴的摩擦以及滑轮的转轴处的摩擦，所以。
21、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
【解析】
（1）因为灯的额定电压是3.8V，所以电压表选用大量程且与灯并联，将变阻器的最大电阻连入电路中与灯和电流表串联，因为小灯泡L的额定电压为3.8V，额定功率小于1W，由P=UI知道，灯泡的额定功率约是P=1W/3.8V=0.26A，所以电流表选用小量程，电路连接如下图：
（2）因为是电流表与灯和变阻器是串联，若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；B．若灯泡的灯丝断了，则灯不会亮，电流表也没有示数，此时电压表串联在电路中，电压表测电源电压，所以会有示数，故B符合题意；若灯座内部出现了短路，则电压表没有示数，电流表有示数，故C不符合题意；若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，故D不符合题意，综上所述应选B；
（3）由图乙知道，当灯泡正常发光时，由于电流表选用小量程，分度值为0.02A，电流值是0.2A，所以小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，就要增大灯电压，而减小变阻器的电压，由分压原理知道，应将滑动变阻器的滑片向右端滑动；
（5）因为灯在不同电压下的功率不同，所以不需要多次测量求平均值；
（6）由并联电路电流的规律知道，电流表示数等于通过灯的电流与通过电压表电流之和，所以该电路所测电流值偏大而引起小灯跑电功率偏大的．
点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．
22、弹簧测力计 等于 金属块能全部没入且不接触筒底 金属块所受的浮力 金属块排开水的体积（或说金属块的体积） F1﹣F2=ρ水g（V2﹣V1）
【解析】
（一）因为“探究浮力的大小跟排开液体所受重力的关系”，所以，实验器材除了量筒、金属块、细线和水外，还需要用弹簧测力计测量物体的重力和浸没水中时弹簧测力计的示数；
（二）（1）在弹簧测力计下端用细线悬挂一块金属块，由于静止时，拉力与重力是一对平衡力，所以，F1 等于G；
（2）在量筒中倒入适量的水，这里适量的水是指：金属块能全部没入且不接触筒底；
（三）（1）由称重法知道，物体受到的浮力等于物体的重力减掉浸没水中时弹簧测力计的示数，即F浮=F1 -F2；
（2）根据实验过程知道，量筒中水面两次示数差（V2 -V1 ）表示金属块排开水的体积；
（3）根据 和G=mg知道，金属块排开水所受重力的表达式是：G排=m排g=ρ水gV排 =ρ水g（V2 -V1 ），又因为F浮 =G排，所以，（F1﹣F2）与（V2﹣V1）之间的关系式是：F1﹣F2=ρ水g（V2﹣V1）．
五、计算题（本大题共2小题，共13分）
23、（1）2A；（2）2kg；（3）2.52×105J， 3.08×105J；（4）水吸收的热量和消耗的电能不相等的原因是有热散失；（5）121Ω．
【解析】
解答：（1）由P＝UI可得，电热饮水机加热时电流的大小：I＝ ＝＝2A；（2）水的体积：V＝2L＝2×10-3m3，由ρ＝ 可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg；（3）水吸收的热量：
Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×2kg×（90℃-60℃）＝2.52×105J，由P＝ 可得，消耗的电能：W＝Pt′＝440W×700s＝3.08×105J；（4）由上面的计算可知，W>Q吸，因为有热散失；（5）由题意可知，开关S闭合、S0断开时，电路为R2的简单电路，电饮水机处于保温状态；开关S、S0闭合时，R1与R2并联，电饮水机处于加热状态，因电路中总功率等于各用电器功率之和，所以，R1的电功率：P1＝P加热-P保温＝440W-40W＝400W，由P＝可知，正常加热时R1的电阻值：R1＝＝＝121Ω．
24、（1）7.56×106J（2）6.3×106J（3）83.3%
【解析】
（1）由图知，该电热水器在这段时间内消耗的电能：W＝7626.9kW•h﹣7624.8kW•h＝2.1kW•h＝7.56×106J；
（2）这段时间内水吸收的热量：；
（3）电热水器的热效率： .
六、综合能力题（本大题共3小题，共18分）
25、 高
【解析】
潜水员观察鱼、鸟，是因为潜水员看到了由鸟和鱼射向潜水员的光线，光由C射向A点，在水面处发生折射，折射角小于入射角，因为法线已画出，直接连接C到入射点连为入射光线，连接A到入射点连线为折射光线；光从B点沿直线射向A点，如图所示：
人在水中逆着折射光线看去，由于光沿直线传播，会看到鸟的位置比实际位置偏高．
26、静止 乙 3m/s 在相等的时间内通过的路程相等（或路程与时间成正比）.
【解析】
分析丙车图象可以知道，在AB段随着时间的增加，丙车的路程一直保持在20m不变，说明丙车在这一段时间内保持静止；
从三个图象中可以看出，当时间t=5s时，甲通过的路程为10m，乙通过的路程为15m，丙通过的路程为10m说明在5s的相同时间内，乙通过的路程最长，则乙运动最快；乙的速度为：
图中图象是路程--时间图象，当物体运动时，随着时间的增加路程会逐渐增大；当物体静止时，随着时间的增加路程保持不变；分别从三个图象上找出时间为5s时对应的路程,通过的路程越长，运动的越快。
27、A、C D 降低 50kV或5×104V
【解析】
（1）在输电电流I输一定的情况下，由于增大输电线横截面积，导致输电导线电阻R变小，由公式P输=I输2 R知道，可以输电功率损失越小，故A能减少输电电能损失；输电电流I输=，在输电功率P输一定的情况下，U输 越大，输电电流I输 越小，导线电阻R一定，由P输=I输2 R知道，提高输电电压能有效减少输电电能损失；减小输电线的长度，缩短供电的时间，都不能解决用电的实际问题，故不可行；
（2）根据短文知道，“绝缘子是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成”，所以不需要具备的特性透光性好．
（3）由P=UI知道，输电电流I=，所以，输送电压变为原来的2倍，则输电电流变为原来的，又因为 ，所以损失的功率变为原来的；
（4）用电高峰时期，负载增加，电阻减小，由串联分压知道，家庭电路的电压会降低；
（5）输电线路损失功率是： =8×105W，则知道，输电电流是： ，由P=UI知道，输电电压是： = 50kV．
实验次数
1
2
3
接触面的粗糙程度
木块与木板
木块与棉布
木块与毛巾
摩擦力f/N
0.5
1.2
次数
钩码重
G/N
动滑轮重
G1/N
钩码上升的距离/cm
弹簧测力计的示数/N
弹簧测力计上升的距离/cm
机械效率
1
2
0.8
5
1
15
66.7%
2
4
0.8
5
1.7
15
3
6
0.8
5
15
83.3%
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
