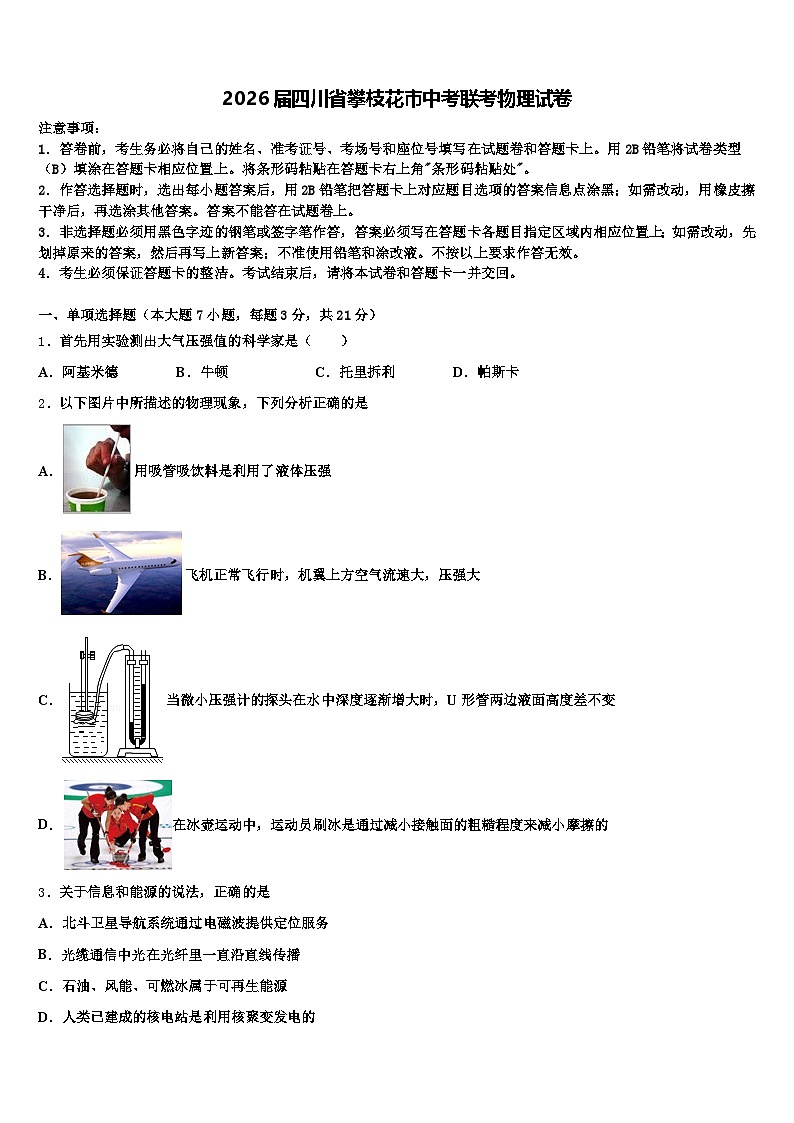

2026届四川省攀枝花市中考联考物理试卷（含答案解析）

这是一份2026届四川省攀枝花市中考联考物理试卷（含答案解析），共22页。试卷主要包含了考生必须保证答题卡的整洁，下列做法中符合安全用电要求的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．首先用实验测出大气压强值的科学家是（ ）
A．阿基米德B．牛顿C．托里拆利D．帕斯卡
2．以下图片中所描述的物理现象，下列分析正确的是
A．用吸管吸饮料是利用了液体压强
B．飞机正常飞行时，机翼上方空气流速大，压强大
C．当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差不变
D．在冰壶运动中，运动员刷冰是通过减小接触面的粗糙程度来减小摩擦的
3．关于信息和能源的说法，正确的是
A．北斗卫星导航系统通过电磁波提供定位服务
B．光缆通信中光在光纤里一直沿直线传播
C．石油、风能、可燃冰属于可再生能源
D．人类已建成的核电站是利用核聚变发电的

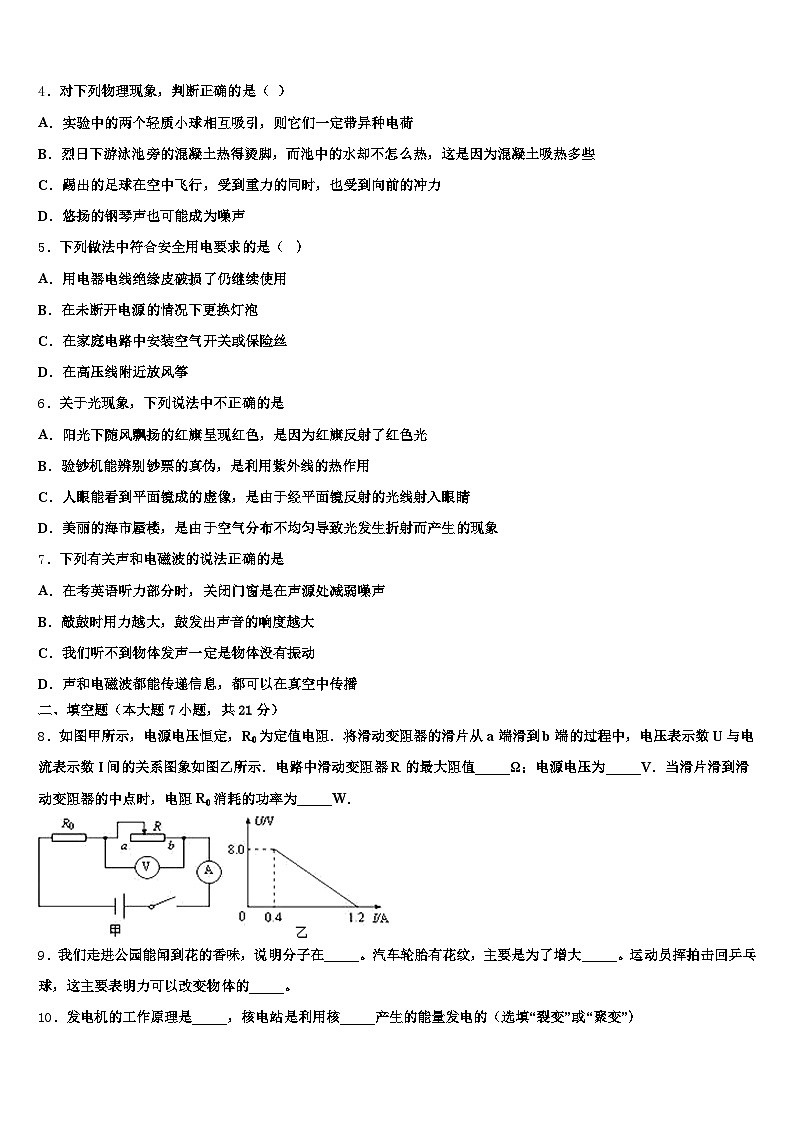

4．对下列物理现象，判断正确的是（ ）
A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷
B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些
C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力
D．悠扬的钢琴声也可能成为噪声
5．下列做法中符合安全用电要求的是（ ）
A．用电器电线绝缘皮破损了仍继续使用
B．在未断开电源的情况下更换灯泡
C．在家庭电路中安装空气开关或保险丝
D．在高压线附近放风筝
6．关于光现象，下列说法中不正确的是
A．阳光下随风飘扬的红旗呈现红色，是因为红旗反射了红色光
B．验钞机能辨别钞票的真伪，是利用紫外线的热作用
C．人眼能看到平面镜成的虚像，是由于经平面镜反射的光线射入眼睛
D．美丽的海市蜃楼，是由于空气分布不均匀导致光发生折射而产生的现象
7．下列有关声和电磁波的说法正确的是
A．在考英语听力部分时，关闭门窗是在声源处减弱噪声
B．敲鼓时用力越大，鼓发出声音的响度越大
C．我们听不到物体发声一定是物体没有振动
D．声和电磁波都能传递信息，都可以在真空中传播
二、填空题（本大题7小题，共21分）
8．如图甲所示，电源电压恒定，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．电路中滑动变阻器R的最大阻值_____Ω；电源电压为_____V．当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率为_____W．
9．我们走进公园能闻到花的香味，说明分子在_____。汽车轮胎有花纹，主要是为了增大_____。运动员挥拍击回乒乓球，这主要表明力可以改变物体的_____。
10．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）

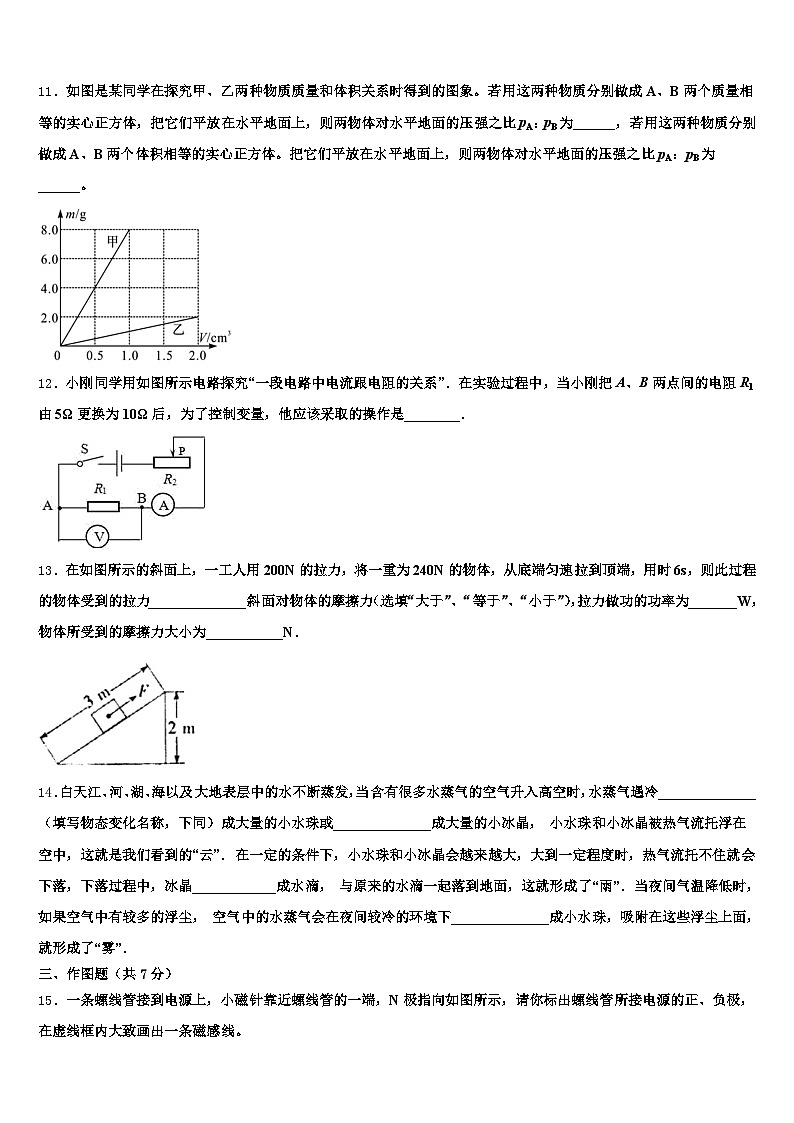

11．如图是某同学在探究甲、乙两种物质质量和体积关系时得到的图象。若用这两种物质分别做成A、B两个质量相等的实心正方体，把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______，若用这两种物质分别做成A、B两个体积相等的实心正方体。把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______。
12．小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”．在实验过程中，当小刚把A、B两点间的电阻R1由5Ω更换为10Ω后，为了控制变量，他应该采取的操作是________．
13．在如图所示的斜面上，一工人用200N的拉力，将一重为240N的物体，从底端匀速拉到顶端，用时6s，则此过程的物体受到的拉力______________斜面对物体的摩擦力（选填“大于”、“等于”、“小于”），拉力做功的功率为_______W，物体所受到的摩擦力大小为___________N．
14．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”．在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”．当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”．
三、作图题（共7分）
15．一条螺线管接到电源上，小磁针靠近螺线管的一端，N极指向如图所示，请你标出螺线管所接电源的正、负极，在虚线框内大致画出一条磁感线。
16．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图．
（_____）
17．如图所示，要想用一个最小的力推着圆柱体油桶越过台阶，请在图中画出此力的示意图.
（____）
四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡的电阻”的实验中，实验器材有：3节干电池、标有2.5V的小灯泡（正常发光时，电阻约为10Ω）、电流表、电压表、滑动变阻器、开关等各一个和导线若干，电路图如图甲所示。
（1）在图乙的电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。
（_____）
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮，其原因可能是______。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器连入电路的阻值太大
D．滑动变阻器连入电路的阻值太小
（3）在提供的滑动变阻器中，分别有规格为A（5Ω 1A）、B（20Ω 1A），为了顺利完成实验，应选择_____（填“A” 或“B”）滑动变阻器最为合适。
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，则小灯泡此时的电阻为_____Ω（结果保留一位小数）。为使小灯泡正常发光，应将滑动变阻器的滑片向__端移动（填“左”或“右”）。当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，则小灯泡正常发光时的功率为____W。
（拓展）在上述电路中，不管怎样移动滑动变阻器的滑片，都无法使灯泡两端的电压足够小，请你在原电路图甲中增加一条线，仍保证电流表测通过小灯泡的电流，使得灯泡两端的电压可以在0～2.5V之间连续变化。
（______）
19．生活中，我们在放置物体时，会经常涉及到“稳度”的问题. 稳度就是物体稳定的程度，那么，到底有什么方法可以提高稳度呢？于是小明进行了如下实验：
他首先制作了如图2的甲、乙、丙、丁四块重相同、除甲底面积较大外其他外形完全相同、重心高低不同的圆柱体，然后将它们依次放在木板上（如图1所示，物体不滑动），慢慢转动木板，直至圆柱体翻倒，记录此时木板转过的角度，记录结果如下表：
（1）小明是通过________________来判断物体的稳度. 小明分析实验数据，得出物体的稳度与接触面积大小有关. 小华认为这条结论不正确，如生活中常见的照相机三脚架，其与地面的接触面积很小，但支撑面（由支撑点组成的平面）较大. 正确的结论应是________________________.分析数据____________（填实验次数的序号）可以得到稳度与重心高低之间的关系. 卡车装货时，应把重的货物装在____________（选填“上”或“下”）层，可使卡车不易翻倒. 设汽车车轮和地面的四个接触点围成的四边形的面积为S，汽车的重心离地面高度为h，现有汽车甲和乙，它们的重G相同，结合小明的探究结果，你认为可以通过简单比较________________（写出表达式）就可以初步比较甲、乙两辆汽车的稳度.
20．小明和小红在探究“电压一定时，电流跟电阻的关系”时，设计的电路图如图甲所示．
（1）根据甲图所示的电路图用笔画线代替导线将乙图中的实物连接完整．
（__________）
（2）小明连接好电路，闭合开关，发现电流表无示数，移动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________（选填序号）．
①电流表坏了 ②变阻器短路 ③电阻处断路 ④电阻短路
（3）排除电路故障，闭合开关进行实验，多次改变R的阻值，调节变阻器的滑片，保持电压表示数不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______________A．
（4）分析表中数据，可以初步得到结论为：________________________________．
（5）（拓展）:实验结束后，老师提出只给一个电压表、一个已知阻值的电阻R0、待测电阻Rx、两个开关S和S1、电源和导线若干，要求他们测出电阻Rx的阻值．
请你将实验设计方案补充完整．
①______，用电压表测出待测电阻Rx两端的电压为Ux；
②______，用电压表测出电源的电压U；
表达式Rx＝___________________（用测量量和已知量表示）．
21．小华同学做“测量小灯泡电功率”的实验（小灯泡上标有“3.8V”字样）。
（1）图甲所示的是小华所连接的不完整实验电路，请你用笔画线代替导线，移缺少的一根导线接好。
（_______）
（2）电路接好后闭合开关，立刻发现小灯泡特别亮，而且电压与电流表的示数较大。孩下来应立即进行的操作是________、_______（两空按操作步骤先后顺序填写字母代号）
A．断开电路开关
B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置
D．更换电池或小灯泡
（3）实验过程中，当电压表示数为3V时，电流表的示数如图乙所示，此时小灯泡的实际功率为______W；若要使小灯泡正常发光，则需将滑动变阻器的滑片向_______移动（选填“左”或“右”），同时应观察电压表的示数变化。
22．图甲是“观察水沸腾现象“实验，图乙“探究某物质熔化规律”的实验，（该物质的 沸点为 217.9℃）
（1）图丙是_____（选填“甲”或“乙”）实验数据描绘出的物质温度随时间变化的图像.
（2）若甲、乙两实验使用的酒精灯、烧杯等实验用器材完全相同，则两实验中的研究对象 在相同时间内吸收热量_____（选填“相等”或“不相等”）.
（3）在进行乙图所示实验时，发现加热 20min 后，被研究物质的温度不再升高，其原因是______．
五、计算题（本大题共2小题，共13分）
23．在水平地面上的圆柱形容器质量忽略不计，上方用硬杆固定一个不吸水的长方体A，如图甲所示，现缓慢向容器内注入适量的水，水对容器底部的压强p与注水体积V的变化关系如图乙所示。（g取10N/ kg）
（1）当p=600Pa时，容器中水的深度为多少？
（2）完全浸没后物体A受到的浮力是多少？
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度是多少？ 容器对水平地面的压强是多少？
24．如图是用动滑轮提升货物A的示意图。在竖直向上的拉力F的作用下，使重400N的货物A在50s的时间里，匀速竖直上升了10m．在这个过程中，拉力F为250N，不计绳重及摩擦．
求：(1)动滑轮的机械效率η；拉力的功率P．
六、综合能力题（本大题共3小题，共18分）
25．阅读下面短文，并回答问题．
太阳能路灯
图甲是我市333省道两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的结构示意图如图乙，工作时能量流程图如图丙。
LED发光二极管是一种半导体器件，它具有工作电压低（2-4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如下表：
流程①将________能转化为________能。为使额定电压为2.3V的LED发光二极管正常工作，应将________个LED发光二极管串联才能安全使用。如图乙所示，晚上LED发光二极管点亮时控制开关S与________（a/b/c）触点接触。这种LED发光二极管的电压从2.3V变化到2.5V时，LED的电功率增加了________W。下列哪一幅图像所反映的关系符合LED发光二极管的特征？ （________）
A． B．
C． D．
26．阅读短文，然后回答文中的问题本文或许有你没学过的概念，但不影响你作答
梅溪湖国际文化艺术中心的声光世界
历经6年匠心打磨，世界最大的芙蓉花建筑长沙梅溪湖国际文化艺术中心大剧院于2017 年8 月31日首次对外开放。该剧院以3 朵芙蓉花为造型，呈现西方建筑艺术的大气风格，不论是从哪个角度看都能感受到它独特的美。
大剧院拥有1800 个座位，主舞台采用国际一流设备，能够进行100 多种场景转换，按照声学原理建造：舞台音响通过功放室、调音室进行音乐播放，低音的豪迈奔放，高音的高山流水能给观众带来新的视听感受； 舞台同时配置“反声罩”一一种专业音乐厅不可或缺的建筑声学结构，音乐会演奏时，各种乐器的多声部如果经过扩音设备放大后，容易发生细戳的变化从而影响演奏者的判断，而反声罩能够充分利用有限的自然声能，避免声音失真，让现众能赏到原汁原味的頂級音乐会，在这种场合下看演出，要保持绝对的安静，表演过程中，掌声则被视为“大不道”。
在大剧院前厅可见墙项合一的装饰效策，墙面和顶规上用水波纹装饰残条，就好像新叠纸一样让人耳日一行，内眼看不到LED灯具，只看到流动的光带像层层波浪，让人产生无限的逛想，进入艺术的梦境。这样的灯光效果还有一个特别飘逸的名称“流动的星空”，为了营造星空效果，所有灯具隐藏到建筑的流线内，与建筑融为一体。舞台则采用先进的灯光控制，以做到投射各种色光、精确追光、多方位补光。
梅溪湖国际文化艺术中心作为全国领先、国际一流的国际文化艺术中心，既填补了全市和全省高端文化艺
术平台的空白，也让长沙少市民在家门口就能欣赏高国际顶尖的高雅文化艺术。
文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是______选填“音调”“响度”或“音色”
“反声罩”的利用说明了声音在传播过程中能______；
装饰用的LED灯能隐藏在“折叠纸”一样的墙面线条内持久工作，试指出此处这样用LED灯的好处之一：______
27．机翼的横截面设计成如图所示的形状，是利用了什么原理，为飞机提供升力？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验，所以，首先用实验测出大气压值的科学家是托里拆利，故选C．
2、D
【解析】
（1）用吸管吸饮料利用了大气压强；
（2）流体压强与流速的关系是：流体流速越快的地方其压强就越小；
（3）液体压强跟液体密度和液体的深度有关。在液体密度一定时，液体密度越大，液体压强越大；在液体深度一定时，液体密度越大，液体的压强越大；
（4）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦。
【详解】
A、用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，汽水被压进吸管里，利用了大气压强，故A错误；
B、飞机正常飞行时，机翼上方的路程长，空气流速大，压强小，而下方的空气流速小、压强大，产生向上的升力。故B错误；
C、在液体密度一定时，液体密度越大，液体压强越大。当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差变大。故C错误；
D、在冰壶运动中，运动员刷冰是在压力一定时，通过减小接触面的粗糙程度来减小摩擦。故D正确。
故选：D。
本题考查大气压的综合应用、减小摩擦的方法、液体压强特点、流体压强和流速的关系，涉及到的知识点比较多，综合性非常强，但总体难度不大，掌握基础知识即可正确解题。
3、A
【解析】
A、电磁波可以在真空中传播，“北斗”导航是利用电磁波进行定位和导航的，故A正确；
B、光在光导纤维中不断反射，不是沿直线传播的，故B错误；
C、石油、可燃冰属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源。风能在自然界中可以不断再生、连续利用，属于可再生能源，故D错误；
D、核电站主要利用核裂变的可控链式反应来发电的，故D错误。
4、D
【解析】
A．实验中的两个轻质小球相互吸引，则它们可能带异种电荷，异种电荷相互吸引；也可能一个带电，一个不带电，因为带电体吸引轻小物体的性质，A错误；
B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为水的比热容较大，在吸收相同的热量情况下，水的温度变化较小，混凝土温度变化较大，B错误；
C．踢出的足球在空中飞行，受到重力和空气的摩擦力，C错误；
D．悠扬的钢琴声，如果妨碍了人们的休息、学习或睡眠也可能成为噪声，D正确．故选D．
5、C
【解析】A. 用电器电线绝缘皮破损了仍继续使用，有触电的危险，且容易发生短路，故A错误；
B. 在未断开电源的情况下更换灯泡，人接触到火线会触电，不符合安全用电原则，故B错误；
C. 在家庭电路中安装空气开关或保险丝，在电流过大时，空气开关会跳闸自动切断电路，或保险丝熔断自动切断电路，符合安全用电原则，故C正确；
D. 在高压线附近放风筝，风筝容易缠绕在高压线上而发生危险，不符合安全用电原则，故D错误；
故选C。
点睛：重点是安全用电的常识，牢记安全用电中的四不，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层。
6、B
【解析】
A.透明物体颜色由透过的光的颜色决定，不透明物体的颜色与它反射的光的颜色相同；所以，红旗由于反射了太阳光中的红色光而呈现红色，故A正确；
B.紫外线可以使荧光物质发光，由于钞票上某些位置用荧光物质印上标记，所以在紫外线下照射下可以识别这些标记，从而辨别钞票的真伪，故B错误，符合题意；
C.人眼能看到平面镜成的虚像，是物体上的光经平面镜反射后，反射光线进入人的眼睛，故C正确；
D. “海市蜃楼”现象，是由于光在密度不均匀的空气中传播时的折射现象，故D正确．
7、B
【解析】
在考英语听力部分时，关闭门窗是在传播过程中减弱噪声，故A错误；
响度指声音的大小，与发声体的振幅有关，敲鼓时用力越大响度越大，故B正确；
但声音传播需要介质，我们听不到物体发声，也可能是没有介质，故C错误；
声和电磁波都能传递信息，但声音传播需要介质，不能在在真空中传播，而电磁波可以在真空中传播，故D错误。
二、填空题（本大题7小题，共21分）
8、20 12 3.6
【解析】
(1)由图甲可以知道,当滑片位于a端时,R0与R串联,电流表测电路中的电流,电压表测R两端的电压,此时电路中的电流最小,
由图乙可以知道,电路中的电流I最小=0.4A,UR=8.0V,
由可得,滑动变阻器的最大阻值: ;
(2)因串联电路中总电阻等于各分电阻之和,
所以,电源的电压:
由图乙知,当滑片位于b端时,电路为R0的简单电路,电路中的电流最大,
由图乙可以知道,电路中的最大电流I最大 =1.2A,
则电源的电压: U=I大 R0=1.2A×R0,
因电源的电压不变,
所以0.4A×（R0+20Ω）=1.2A×R0，
计算得出:R0=10Ω,
电源的电压 U=I大R0=1.2A×10Ω=12V；
(3)当滑片滑到滑动变阻器的中点时,电路中的电流:
,
电阻R0电功率:
P0=I2R=3.6W
(1)由图知,当滑片位于a端时,变阻器接入电路中的电阻最大时,R0与R串联,电流表测电路中的电流,电压表测R两端的电压,此时电路中的电流最小,根据图乙得出电表的示数,根据欧姆定律求出滑动变阻器的最大阻值;
(2)根据电阻的串联和欧姆定律表示出电源的电压;当滑片位于b端时,电路为R0的简单电路,电路中的电流最大,根据图乙读出电路中的最大电流,根据欧姆定律表示出电源的电压,利用电源的电压不变得出等式即可求出R0的阻值,进一步求出电源的电压;
(3)当滑片滑到滑动变阻器的中点时,根据电阻的串联和欧姆定律求出电路中的电流,利用P=I2R求出内电阻R0电功率;
9、不停地做无规则运动摩擦运动状态
【解析】
走进公园能闻到花的香味，说明分子在不停地做无规则运动。汽车轮胎有花纹增大了轮胎表面的粗错程度从而增大摩擦。力可以改变物体的运动状态，可以改变物体的形状，运动员挥拍击回乒乓球表明力可以改变物体的运动状态。
10、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
11、4：1 8：1
【解析】
由图可知，当m甲=8g时V甲=1cm3，当m乙=2g时V乙=2cm3，则甲乙两种物质的密度分别为：ρ甲==8g/cm3，ρ乙==1g/cm3，；
质量相等的A、B两个实心正方体的体积之比：，
由V=L3可得，两正方体的边长之比：，
A、B两正方体的底面积之比：，
因水平面上物体的压力和自身的重力相等，所以，两物体对水平地面的压强之比：；
体积相等的A、B两个实心正方体的质量之比：，
因体积相等的两个实心正方体的底面积相等，所以，两物体对水平地面的压强之比：。
12、闭合开关向右滑动滑片P使电压表示数保持不变
【解析】
根据串联分压原理可知，将定值电阻R1由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，向右移动变阻器的滑片，使电压表示数不变．
13、大于 100 40
【解析】
因为将物体从斜面底端拉到顶端时，需要克服物体的重力和物体与斜面间的摩擦力，所以此过程中物体受到的拉力大于斜面对物体的摩擦力；
∵拉力做功为：W=Fs=200N3m=600J，
∴拉力做功的功率为：P===100W．
这个过程中，拉力做的有用功为：W有用=Gh=240N2m=480J,
则克服摩擦所做的额外功为：W额= W W有用=600J480J=120J,
因此物体所受到的摩擦力大小为:F===40N．
14、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”．
三、作图题（共7分）
15、
【解析】
由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，根据右手螺旋定则，螺线管中的电流应由左后方流入，右前方流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：
。
16、
【解析】
光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出．如图所示：
．
17、
【解析】
阻力和阻力臂不变，根据杠杆平衡条件，动力最小，动力臂应最大，是圆的直径．连接圆心与翻滚点，与圆的另一交点为力的作用点，方向垂直此直径斜向上即为最小力，圆筒直径长为力臂l，如图所示：
四、实验题（本大题共5小题，共20分）
18、 C B 9.1 左 0.6
【解析】
（1）由图乙可知，电流表和灯泡的左接线柱相连，导致灯与电压表没有接入电路，修改后，实物电路如图所示：
（2）改正电路后，闭合开关，电流表和电压表的指针都发生偏转，即电路为通路且没有短路，而小灯泡不亮，说明电路中的电流过小，其原因可能是滑动变阻器连入电路的阻值太大；
（3）标有2.5V的小灯泡，正常发光时，电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I==0.25A，电源为3节干电池串联，则电源电压为4.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻为：R滑==8Ω，故选用B滑动变阻器最为合适；
（4）调节滑动变阻器，当电压表示数为2.0V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.22A，由欧姆定律可得，小灯泡此时的电阻为：RL=≈9.1Ω；灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片应向左移动，直到电压表示数为额定电压；当电压表示数为2.5V时，电流表的指针在图丙指针的位置偏转了一个小格，即此时的电流为0.22A+0.02A=0.24A，则小灯泡正常发光时的功率为：P=ULIL=2.5V×0.24A=0.6W；
【拓展】
图甲中，当B滑动变阻器的最大电阻为20Ω时，由分压原理可知，灯分得的电压最小，此时灯的电阻约为变阻器最大电阻的0.5倍，由分压原理可知，灯的电压也为变阻器电压的0.5倍，根据串联电路电压的规律，电压表最小示数为：U小==1.5V，为使得灯泡两端的电压可以在0～2.5V之间连续变化，可将变阻器右下接线柱与灯的右接线柱连接起来，如图所示：
这样灯与变阻器滑片以右电阻丝并联后再与变阻器滑片以左电阻丝串联；当滑片移动到最右端时，灯泡被短路，灯的电压为0；由串联电路的电压特点可知，并联部分的电压与变阻器滑片以左电阻丝的电压之和等于电源电压，当滑片连续移动时，可使得灯泡两端的电压可以在0～2.5V之间连续变化。
19、物体刚好翻倒时木板转过的角度 物体的稳度与支撑面的大小有关 2、3、4 下 （或）
【解析】
（1）根据实验现象或数据表可以知道，圆柱体刚好翻倒时转过的角度越小，说明越容易翻倒，即稳定程度小；
（2）照相机三脚架，与地面的接触面积很小，支撑面较大，稳定程度越大，说明影响稳定程度的是支撑面积大小，而不是接触面积大小；
（3）探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和支持面的大小不变，改变重心高度，所以要分析2，3，4次的实验数据；卡车装货时，应把重的货物装在下层，这样可以降低重心，提高稳度；
（4）通过4次实验我们发现，物体的稳度与支撑面积S和重心的高度h有关，物体的支撑面积越大、重心的高度越小，稳度越大。即S和h的大小对稳度的影响是相反的。所以我们可以通过简单比较（或）就可以初步比较甲、乙两辆汽车的稳度。
20、 ③ 0.12 电压一定时，电流与电阻成反比 闭合开关S、断开S1 闭合开关S、S1
【解析】
（1）电压表和电阻并联，滑动变阻器一上一下连接，如图所示：
（2）①电流表坏了，电压表示数也会为零，故②错误；
②滑动变阻器短路，电流表示数不会为零，故②错误；
③电阻处接触不良，电流表的示数为零且电压表示数等于电源电压，故③正确；
④电阻短路，电流表示数不为零，且电压表示数为零，故④错误；
（3）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（4）由表中实验数据可知，在电压一定的情况下，电流与电阻阻值的乘积是定值，即电流与电阻成反比，由此可得：在电压一定时，电流与电阻成反比；
（5）闭合开关S、断开S1，电压表测出待测电阻Rx两端的电压为Ux，
闭合开关S、S1，用电压表测出电源的电压U，
电路中的电流I=，
Rx＝．
21、 A C 0.9 左
【解析】
（1）电压表测小灯泡两端的电压，所以电压表应并在灯泡两端，如下图所示：
（2）电路接好后，闭合开关，小灯泡特别亮，电压表与电流表的示数较大，说明小灯泡两端电压太高，电路中电流太大，原因应是滑动变阻器没移到阻值最大处，所以，应先断开开关，再移动滑动变阻器滑片至最大值位置，故进行的操作应是A、C；
（3）由乙图知道，电流表量程为0-0.6A，分度值为0.02A，所以，电流表示数为0.3A，故小灯实际功率是：P=UI=3V×0.3A=0.9W；若要使灯正常发光需要增大灯的电压，即需要减小变阻器分得的电压，所以，要减小变阻器连入电路中的电阻大小，使滑片向左移动，直到电压表示数为3.8V。
22、乙 不相等 水已经沸腾，沸腾时温度不变
【解析】
(1)分析图象丙可知，AB段物质吸收热量，温度不断升高，BC段吸收热量，温度保持在80℃不变，CD段物质吸收热量，温度不断升高，则物质为晶体，BC段为晶体的熔化过程，且熔点为80℃，所以图丙是乙实验数据描绘出的物质温度随时间变化的图象，因为图甲是“观察水沸腾现象”实验；
(2)因为图甲是“观察水沸腾现象”实验，图乙“探究某物质熔化规律”的实验，物质不同，质量不一定相同，比热容不同，变化的温度不同，由Q=cm△t可知相同时间内吸收热量不相等；
(3)液体沸腾的特点：不断吸收热量，温度保持不变，因此加热20min后，被研究物质的温度不再升高，这是因为此时液体已经到达沸点，开始沸腾．
五、计算题（本大题共2小题，共13分）
23、（1）6cm；（2）12N ；（3）1.05×103kg/m3，0.82×103kg/m3 ，2×105Pa
【解析】
（1）水的深度；h==0.06m=6cm；
（2）由乙图可知当注水体积为600cm3时，水开始接触物体A，900cm3时，A完全浸没，
900cm3时，水的压强是2100Pa，容器的底面积：S容==100cm2，
此时水的深度：h′==0.21m=21cm，
总体积：V总=S容h′=21cm×100cm2=2100cm3
此时V水=900 cm3，A的体积：VA= V总-V水=2100cm3-900 cm3=1200 cm3，
物体A受到的浮力：F浮=ρ水gV排=ρ水gVA=1×103kg/m3×10N/kg×1200×10-6m3=12N；
（3）A的高度：hA=h′﹣h=0.21m﹣0.06m＝0.15m；
A的横截面积SA==80cm2，
当注水体积V=880cm3时，没有完全浸没A，由p=ρgh可得此时物块A浸入水中的深度：h″==14cm，
此时物体A受到的浮力：F浮=ρ液gV排=ρ液gSAh″=1×103kg/m3×10N/kg×0.14×80×10﹣4m3＝11.2N，
若作用力为向上的拉力：GA＝F浮+F =11.2N+1.4N=12.6N，
则ρA＝=1.05×103kg/m3，
若作用力为向下的压力：GA=F浮-F =11.2N-1.4N=9.8N，
则ρA=≈0.82×103kg/m3，
体积V=880cm3的水的重力为：G=ρ水gV水=1×103kg/m3×10N/kg×880×10﹣6m3=8.8N，
对地面的压力F=8.8N+11.2N=20N，
容器对水平地面的压强是p==2×105Pa。
答：（1）当p=600Pa时，容器中水的深度为6cm；
（2）完全浸没后物体A受到的浮力是12N；
（3）当注水体积为880cm3时，硬杆对A的作用力为1.4N，物体A的密度可能是1.05×103kg/m3，可能是0.82×103kg/m3 ，容器对水平地面的压强是2×105Pa。
24、 (1)80%(2)100W
【解析】
（1）有用功：W有=Gh=400N×10m=4000J，拉力端移动距离：s=2h=2×10m=20m，拉力做的总功：W总=Fs=250N×20m=5000J，动滑轮的机械效率：η=×100%=×100%=80%；
（2）拉力做功的功率：P===100W。
六、综合能力题（本大题共3小题，共18分）
25、电 化学 11 c 0.0135 C
【解析】
（1）太阳能电池首先将太阳能转化为电能，电能板再给蓄电池充电，充电过程中消耗了电能，转化为化学能储存在电池中。
（2）蓄电池的电压高于二极管的工作电压，所以将它们串联接在电路中，所以串联的个数为；
。
（3）当开关与a点接触时，电池板与蓄电池接通为其充电，LED灯断路，不工作，晚上LED要发光二极管点亮，则控制开关S与c点接触。
（4）当电压为2.3V时，电流为5mA，由P=UI得：P1=U1I1=2.3V×0.005A=0.0115W，
当电压为2.5V时，电流为10mA，由P=UI得P2=U2I2=2.5V×0.01A=0.025W，
增加的电功率P=P2-P1=0.025W-0.0115W=0.0135W。
（5）根据表中数据可知，当电压低于2V时，通过灯泡的电流为0，在电压超过2V后，电流随电压的增大而增大，且电流增长更快，故图象C正确。
26、音调 发生反射 节能
【解析】
音调是指声音的高低，所以文中提到“低音的豪迈奔放”和“高音的高山流水”，“低音”和“高音”指的是音调；（2）“反声罩”的利用说明了声音在传播过程中能发生反射；（3）LED灯的好处节能。
27、见解析
【解析】
飞机的机翼上方突起，下方平直。这样形状当飞机启动后，机翼上方空气流速快，空气压强小，空气压力方向向下；机翼下方空气流速慢，空气压强大，空气压力方向向上。两个压力形成一个向上的合力，为飞机提供升力，当升力达到一定程度后，飞机就可以腾空而起。
实验次数
1
2
3
4
重心离支持面高度
低
低
中
高
物体刚好翻倒时转过的角度
最大
大
较大
小
稳度
最大
大
较大
小
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3.5
3.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
