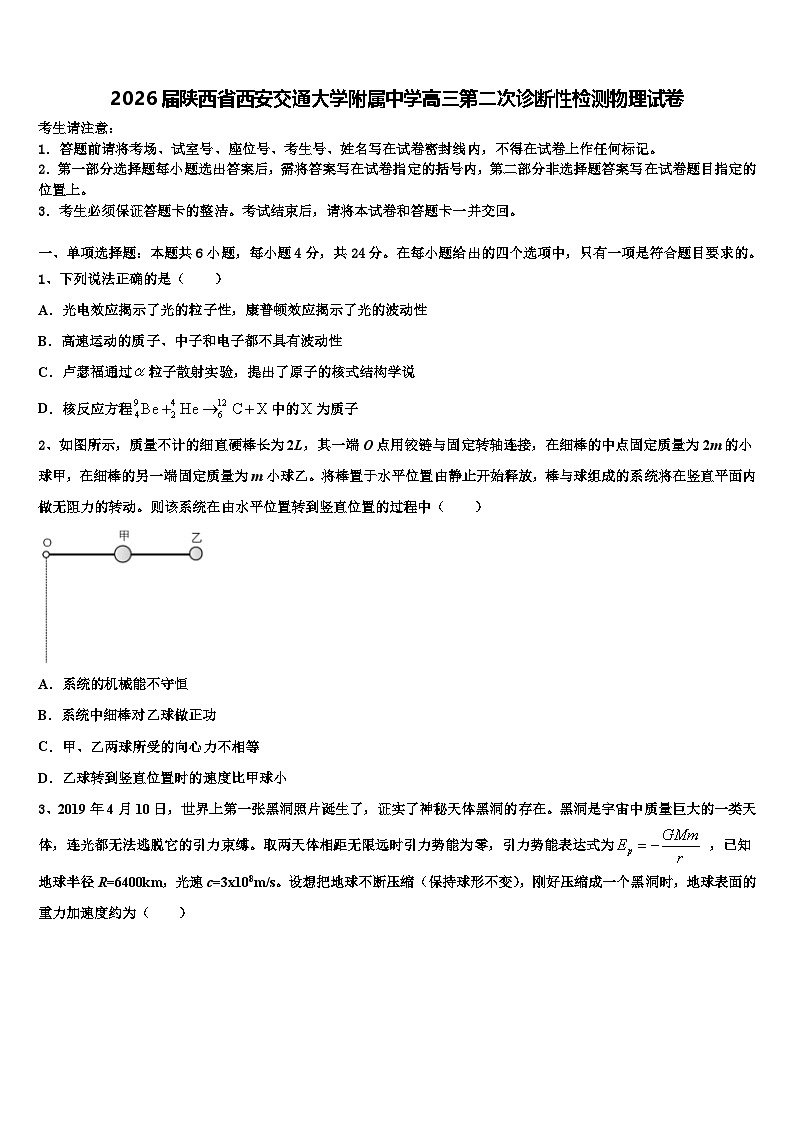

2026届陕西省西安交通大学附属中学高三第二次诊断性检测物理试卷含解析

这是一份2026届陕西省西安交通大学附属中学高三第二次诊断性检测物理试卷含解析，共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、下列说法正确的是（ ）
A．光电效应揭示了光的粒子性，康普顿效应揭示了光的波动性
B．高速运动的质子、中子和电子都不具有波动性
C．卢瑟福通过粒子散射实验，提出了原子的核式结构学说
D．核反应方程中的为质子
2、如图所示，质量不计的细直硬棒长为2L，其一端O点用铰链与固定转轴连接，在细棒的中点固定质量为2m的小球甲，在细棒的另一端固定质量为m小球乙。将棒置于水平位置由静止开始释放，棒与球组成的系统将在竖直平面内做无阻力的转动。则该系统在由水平位置转到竖直位置的过程中（ ）
A．系统的机械能不守恒
B．系统中细棒对乙球做正功
C．甲、乙两球所受的向心力不相等
D．乙球转到竖直位置时的速度比甲球小

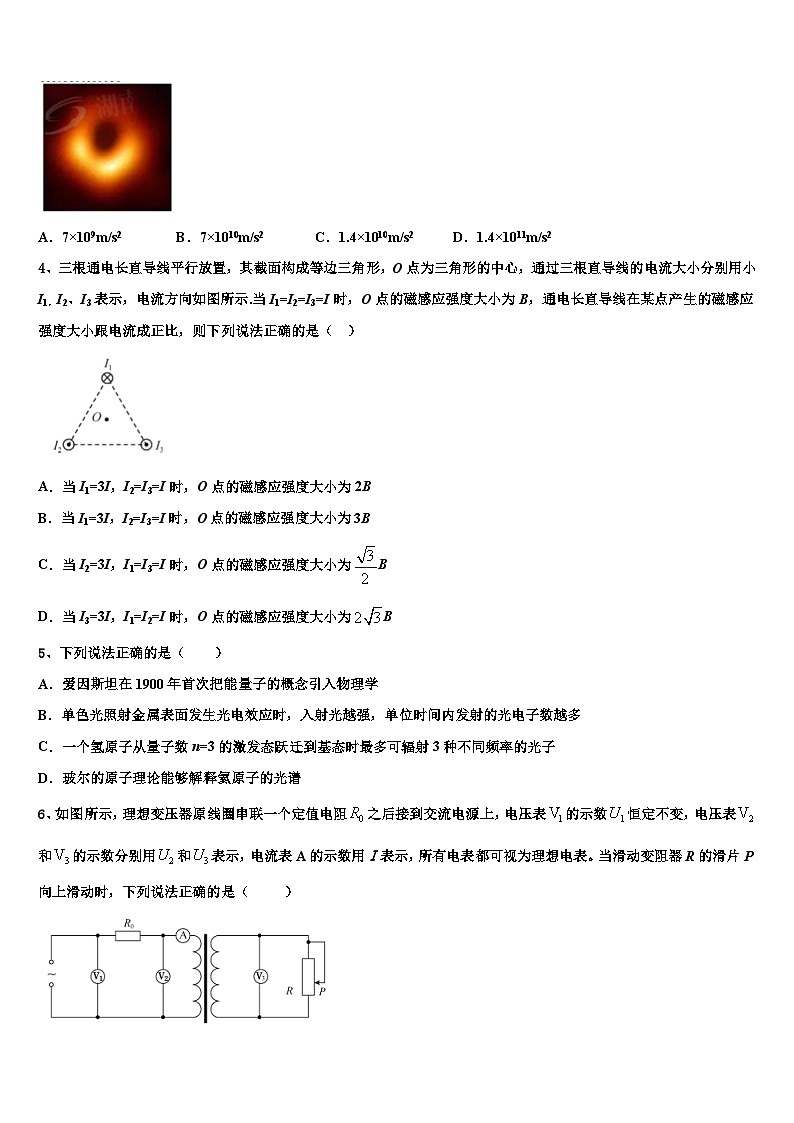

3、2019年4月10日，世界上第一张黑洞照片诞生了，证实了神秘天体黑洞的存在。黑洞是宇宙中质量巨大的一类天体，连光都无法逃脱它的引力束缚。取两天体相距无限远时引力势能为零，引力势能表达式为 ，已知地球半径R=6400km，光速c=3x108m/s。设想把地球不断压缩（保持球形不变），刚好压缩成一个黑洞时，地球表面的重力加速度约为（ ）
A．7×109m/s2B．7×1010m/s2C．1.4×1010m/s2D．1.4×1011m/s2
4、三根通电长直导线平行放置，其截面构成等边三角形，O点为三角形的中心，通过三根直导线的电流大小分别用小I1，I2、I3表示，电流方向如图所示.当I1=I2=I3=I时，O点的磁感应强度大小为B，通电长直导线在某点产生的磁感应强度大小跟电流成正比，则下列说法正确的是（ ）
A．当I1=3I，I2=I3=I时，O点的磁感应强度大小为2B
B．当I1=3I，I2=I3=I时，O点的磁感应强度大小为3B
C．当I2=3I，I1=I3=I时，O点的磁感应强度大小为B
D．当I3=3I，I1=I2=I时，O点的磁感应强度大小为B
5、下列说法正确的是（ ）
A．爱因斯坦在1900年首次把能量子的概念引入物理学
B．单色光照射金属表面发生光电效应时，入射光越强，单位时间内发射的光电子数越多
C．一个氢原子从量子数n=3的激发态跃迁到基态时最多可辐射3种不同频率的光子
D．玻尔的原子理论能够解释氦原子的光谱
6、如图所示，理想变压器原线圈串联一个定值电阻之后接到交流电源上，电压表的示数恒定不变，电压表和的示数分别用和表示，电流表A的示数用Ⅰ表示，所有电表都可视为理想电表。当滑动变阻器R的滑片P向上滑动时，下列说法正确的是（ ）

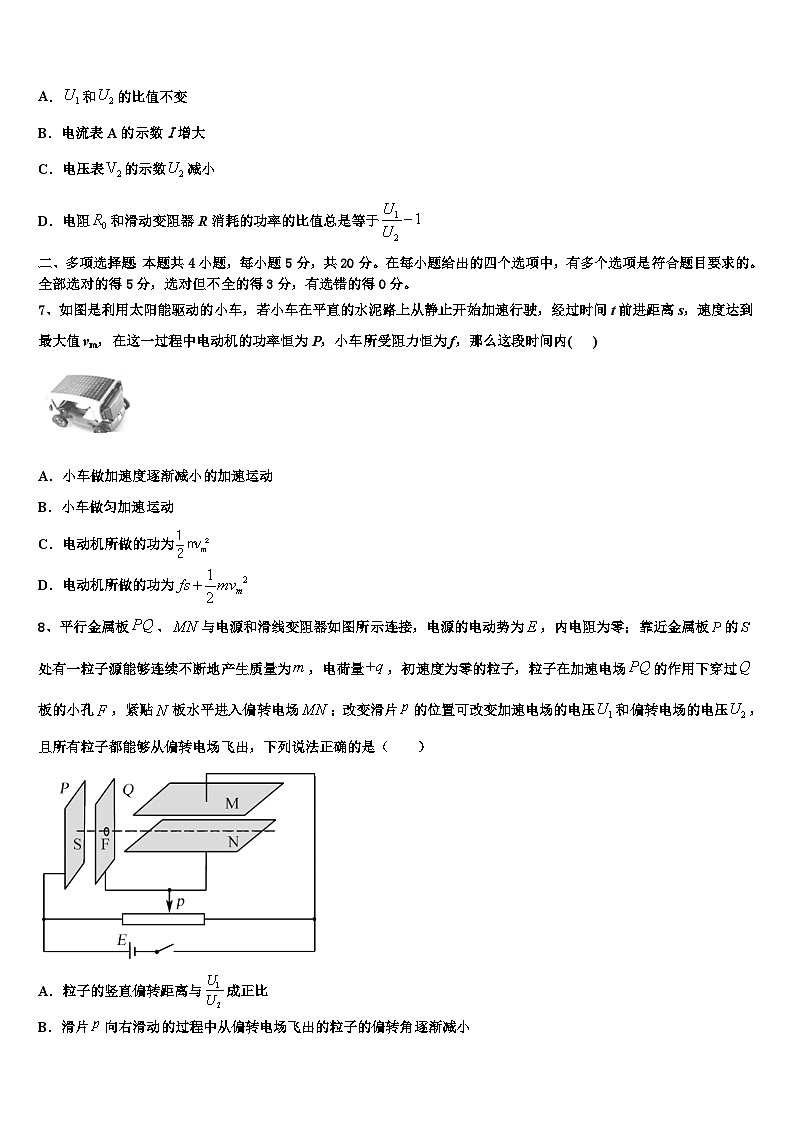

A．和的比值不变
B．电流表A的示数Ⅰ增大
C．电压表的示数减小
D．电阻和滑动变阻器R消耗的功率的比值总是等于
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图是利用太阳能驱动的小车，若小车在平直的水泥路上从静止开始加速行驶，经过时间t前进距离s，速度达到最大值vm，在这一过程中电动机的功率恒为P，小车所受阻力恒为f，那么这段时间内( )
A．小车做加速度逐渐减小的加速运动
B．小车做匀加速运动
C．电动机所做的功为
D．电动机所做的功为
8、平行金属板、与电源和滑线变阻器如图所示连接，电源的电动势为，内电阻为零；靠近金属板的处有一粒子源能够连续不断地产生质量为，电荷量，初速度为零的粒子，粒子在加速电场的作用下穿过板的小孔，紧贴板水平进入偏转电场；改变滑片的位置可改变加速电场的电压和偏转电场的电压，且所有粒子都能够从偏转电场飞出，下列说法正确的是（ ）
A．粒子的竖直偏转距离与成正比
B．滑片向右滑动的过程中从偏转电场飞出的粒子的偏转角逐渐减小
C．飞出偏转电场的粒子的最大速率
D．飞出偏转电场的粒子的最大速率
9、如图1所示，矩形线圈放在光滑绝缘水平面上，一部分处于竖直向下的匀强磁场中，线圈用绝缘直杆连接在竖直墙上．当磁场的磁感应强度B随时间t按如图2所示的规律变化时，则在0-t时间内
A．杆对线圈的作用力一直是拉力B．轩对线圈的作用力先是拉力后是推力
C．杆对线的作用力大小恒定D．杆对线圈的作用力先减小后増大
10、如图，质量为、长为的直导线用两绝缘细线悬挂于，并处于匀强磁场中．当导线中通以沿正方向的电流，且导线保持静止时，悬线与竖直方向夹角为．则磁感应强度方向和大小可能为
A．正向，B．正向，
C．负向，D．沿悬线向上，
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某同学改装和校准电压表的电路如图所示，图中虚线框内是电压表的改装电路所用电池的电动势为，内阻为（均保持不变）。
(1)已知表头G满偏电流为，表头上标记的内阻值为和是定值电阻，利用和表头构成量程为的电流表，然后再将其改装为两个量程的电压表。若使用两个接线柱，电压表的量程为；若使用两个接线柱，电压表的量程为。则定值电阻的阻值为_________，_____，______。
(2)用量程为，内阻为的标准电压表对改装表挡的不同刻度进行校准。滑动变阻器有两种规格，最大阻值分别为和。为了方便实验中调节电压，图中应选用最大阻值为______的滑动变阻器。校准时，在闭合开关前，滑动变阻器的滑片应靠近端______（填“”或“”）。
(3)在挡校对电路中，开关全部闭合，在保证电路安全前提下让滑片从端缓慢向端滑动的过程中，表头的示数_________，电源的输出功率_______，电源的效率_______（填变化情况）。
(4)若表头上标记的内阻值不准，表头内阻的真实值小于，则改装后电压表的读数比标准电压表的读数__________（填“偏大”或“编小”）。
12．（12分）LED灯的核心部件是发光二极管，某同学欲测量一只工作电压为2.9V的发光极管的正向伏安特性曲线，所用器材有：电压表（量程3V，内阻约3k），电流表（用多用电表的直流25mA挡替代，内阻约为5），滑动变阻器（0-20），电池组（内阻不计），电键和导线若干，他设计的电路如图（a）所示，回答下列问题：

(1)根据图（a），在实物图（b）上完成连线________；
(2)调节变阻器的滑片至最________端（填“左”或“右”），将多用电表选择开关拔至直流25mA挡，闭合电键；
(3)某次测量中，多用电表示数如图（c），则通过二极管的电流为________mA；
(4)该同学得到的正向伏安特性曲线如图（d）所示，由曲线可知，随着两端电压增加，二极管的正向电阻________（填“增大、“减小”或“不变”）；当电流为15.0mA时，正向电阻为________（结果取三位有数字）。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）人们对电场的认识是不断丰富的，麦克斯韦经典电磁场理论指出，除静止电荷产生的静电场外，变化的磁场还会产生感生电场。静电场和感生电场既有相似之处，又有区别。电子质量为，电荷量为。请分析以下问题。
(1)如图1所示，在金属丝和金属板之间加以电压，金属丝和金属板之间会产生静电场，金属丝发射出的电子在静电场中加速后，从金属板的小孔穿出。忽略电子刚刚离开金属丝时的速度，求电子穿出金属板时的速度大小v；
(2)电子感应加速器是利用感生电场加速电子的装置，其基本原理如图2所示。上图为侧视图，为电磁铁的两个磁极，磁极之间有一环形真空室，下图为真空室的俯视图。电磁铁线圈中电流发生变化时，产生的感生电场可以使电子在真空室中加速运动。
a.如果电子做半径不变的变加速圆周运动。已知电子运动轨迹半径为，电子轨迹所在处的感生电场的场强大小恒为，方向沿轨迹切线方向。求初速为的电子经时间获得的动能及此时电子所在位置的磁感应强度大小；
b.在静电场中，由于静电力做的功与电荷运动的路径无关，电荷在静电场中具有电势能，电场中某点的电荷的电势能与它的电荷量的比值，叫做这一点的电势。试分析说明对加速电子的感生电场是否可以引入电势概念。
14．（16分）一定质量的理想气体，状态从A→B→C的变化过程可用如图所示的p－V图线描述，气体在状态A时温度为TA=300K，试求：
(1)气体在状态B时的温度TB和状态C时的温度TC；
(2)若气体在B→C过程中气体内能减少了200J，则在B→C过程吸收或放出的热量是多少？
15．（12分）如图所示，两个平行光滑金属导轨AB、CD固定在水平地面上，其间距L=0.5m，左端接有阻值R=3的定值电阻。一根长度与导轨间距相等的金属杆順置于导轨上，金属 杆的质量m=0.2kg,电阻r=2，整个装置处在方向竖直向下、磁感应强度大小B=4T的匀强磁场中，t=0肘刻，在MN上加 一与金属杆垂直，方向水平向右的外力F，金属杆由静止开始 以a=2m/s2的加速度向右做匀加速直线运动，2s末撤去外力F，运动过程中金属杆与导轨始终垂直且接触良好。（不计导轨和连接导线的电阻，导轨足够长)求：
(1)1s末外力F的大小；
(2)撤去外力F后的过程中，电阻R上产生的焦耳热。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】
A．光电效应和康普顿效应都揭示了光的粒子性，A错误；
B．任何运动的物体包括宏观物体和微观粒子都具有波粒二象性，B错误；
C．原子的核式结构学说的提出是建立在粒子散射实验基础上的，C正确；
D．根据核反应方程遵循质量数守恒和电荷数守恒，可判断X为中子，D错误。
故选C。
2、B
【解析】
A．以系统为研究对象，由于只有重力做功，只发生重力势能和动能相互转化，故系统的机械能守恒，A错误；
B．在转动过程中，甲、乙两球的角速度相同，设转到竖直位置时，甲球的速度为v1，乙球的速度为v2，由
同轴转动ω相等，可得
由系统的机械能守恒知系统减少的重力势能等于增加的动能，可得
解得
，
设细棒对乙球做的功为W，根据动能定理得
解得
可见，系统中细棒对乙球做正功，B正确；
C．甲、乙两球所受的向心力分别为
F2＝m＝m＝2m
则
C错误；
D．由上分析知，乙球转到竖直位置时的速度比甲球大，D错误。
故选B。
3、A
【解析】
在地球表面有
解得
①
连光都无法逃脱它的引力束缚，故有
解得
②
联立①②
A正确BCD错误。
故选A。
4、A
【解析】
AB．根据安培定则画出I1、I2、I3在O点的磁感应强度示意图，当I1=I2=I3时，令B1=B2=B3=B0，示意图如图甲所示
根据磁场叠加原理，可知此时O点的磁感应强度大小B与B0满足关系；
当I1=3I2，I2=I3=I时，B1=3B0，B2=B3=B0，示意图如图乙所示
由图乙解得O点的磁感应强度大小为4B0=2B，故A正确，B错误；
CD．当I2=3I，I1=I3=I时，B1=B3=B0，B2=3B0，示意图如图丙所示
由图丙解得O点的磁感应强度大小为，同理可得，当I3=3I，I1=I2=I时，O点的磁感应强度大小也为，故CD错误。
故选A。
5、B
【解析】
A．普朗克在1900年把能量子引入物理学，破除了“能量连续变化”的传统观念，故A错误；
B．单色光照射金属表面发生光电效应时，入射光越强，则入射光子的数目越多，所以单位时间内发射的光电子数越多，故B正确；
C．根据玻尔理论，一个氢原子从量子数n=3的激发态跃迁到基态时最多可辐射2 种不同频率的光子，故C错误；
D．玻尔第一次将量子观念引入原子领域，提出了定态和跃迁的概念，很好地解释了氢光谱，但不能够解释氦原子的光谱，故D错误。
故选B。
6、D
【解析】
ABC．当滑动变阻器的滑片P向上滑动时，副线圈回路中电阻增大，副线圈回路中电流减小，则原线圈电流减小，即电流表示数减小，两端电压减小，恒定不变，则增大，则和的比值变小，故ABC错误；
D．因为是理想变压器，滑动变阻器R消耗的功率等于原线圈输入功率，则
故D正确。
故选D。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】
AB．小车电动机的功率恒定，速度不断变大，根据功率与速度关系公式P=Fv可知，牵引力不断减小，根据牛顿第二定律，
P/v−f=ma
故小车的运动是加速度不断减小的加速运动，故A正确，B错误；
CD．对小车启动过程，根据动能定理，有
W电−fs=
这段时间内电动机所做的功为
W电=fS+
故C错误，D正确．
故选AD.
点睛：小车电动机的功率恒定，速度不断变大，牵引力不断减小，故小车的运动是加速度不断减小的加速运动；结合动能定理列式求解电动机所做的功．
8、BC
【解析】
A．在加速电场中，由动能定理得
在偏转电场中，加速度为
则偏转距离为
运动时间为
联立上式得
其中 l是偏转极板的长度，d是板间距离。粒子的竖直偏转距离与成正比，故A错误；
B．从偏转电场飞出的粒子的偏转角的正切值

联立解得
滑片向右滑动的过程中，U1增大，U2减小，可知偏转角逐渐减小，故B正确；
CD．紧贴M板飞出时，电场做功最多，粒子具有最大速率。由动能定理

解得
故C正确，D错误。
故选BC。
9、BD
【解析】
AB.磁通量先减小后增大，根据楞次定律可知，杆对线圈的作用力先是拉力后是推力， A错误，B正确；
CD.由于磁场均匀变化，根据法拉第电磁感应定律可知，感应电动势恒定，感应电流恒定，由于磁感应强度先变小后变大，由F =BIL可知，杆对线圈的作服力先减小后增大，C错误，D正确．
10、BC
【解析】
试题分析：磁感应强度方向为z正方向，根据左手定则，直导线所受安培力方向沿y负方向，则导体不可能处于平衡状态，选项A错误；磁感应强度方向为y正向时，根据左手定则，直导线所受安培力方向沿z正方向，此时细线的拉力为零，由平衡条件得：BIL=mg，解得：B=，选项B正确；磁感应强度方向为z负向时，根据左手定则，直导线所受安培力方向沿y正方向，由平衡条件得：BILcsθ=mgsinθ，解得：B=，选项C正确； 当沿悬线向上时，由左手定则可知，安培力垂直于导线斜向左下方，导体不可能处于平衡状态，选项D错误；故选BC.
考点：物体的平衡；安培力；左手定则
【名师点睛】此题是物体的平衡及安培力的方向判断问题；左手定则和右手定则一定要区分开，如果是和力有关的则全依靠左手定则，即关于力的用左手，其他的（一般用于判断感应电流方向）用右手定则；注意立体图形和平面图形的转化.
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、150 2865 1200 50 增大 增大 减小 偏大
【解析】
(1)[1]电阻与表头G并联，改装成量程为的电流表，表头满偏电流为，此时通过电阻的电流为，由并联分流规律可知
得

改装后电流表内阻
[2]将其与串联改装为的电压表由欧姆定律可知，量程电压表的内阻
解得
[3]再串联改装为量程电压表，所分电压为，所以
(2)[4]在校准电路中，滑动变阻器采用分压式接法，故选用最大阻值较小的滑动变阻器，即选用最大阻值为的滑动变阻器；
[5]电源电动势远大于电压表量程，所以闭合开关前应使滑片靠近端，使电压表在接通电路时两端电压由较小值开始增大
(3)[6]滑片由向滑动过程中，电压表两端电压逐渐增大，通过表头的电流增大，即示数增大
[7]随滑片由向滑动，外电路的总电阻始终大于电源内阻且逐渐减小，所以电源的输出功率增大；
[8]由
可知，路端电压随外电路总电阻减小而减小，电源效率，所以电源的效率减小
(4)[9]电压表两端电压一定，若内阻值偏小，则通过表头的电流偏大，从而造成读数偏大的后果。
12、 左 19.0 减小 181-184
【解析】
(1)[1]．根据图示电路图连接实物电路图，实物电路图如图所示：
(2)[2]．滑动变阻器采用分压接法，为保护电路闭合开关前滑片应置于左端。
(3)[3]．电流表量程为25mA，读量程为250mA的挡，示数为190mA，则通过二极管的电流为19.0mA；
(4)[4]．由图示图象可知，随着二极管两端电压增加，通过二极管的电流增大，电压与电流的比值减小，则二极管的正向电阻随电压增加而减小；
[5]．由图示图象可知，当电流I=15.0mA=0.015A时，U=2.72V
电阻阻值
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) ；(2) a．，；b．不能
【解析】
(1)电子在电场中加速，由动能定理
解得
(2)a．电子受到一直沿切线方向的电场力而不断加速，由牛顿第二定律
由匀变速直线运动规律，经过时间t，获得速度
动能
联立以上各式，可得
电子受到一直指向圆心的洛伦兹力而不断改变速度的方向
洛伦兹力充当向心力
联立可得
b．假设电场恒定，电子顺时针转一周，电场力做负功，电势能减少；电子逆时针转一周，电场力做正功，电势能增加。可以看出，同样的起点和终点，电场力的做功不同，说明电场力做功不是与路径无关，进而同一点的电势能不是不变的。因此对加速电子的感生电场，是不能引入电势概念的。
14、 (1)1200K；600K；(2)1000J
【解析】
(1)A到B过程中由查理定律有代入数据得：
B到C过程中由盖吕萨克定律有得
(2)B到C过程中外界对气体做功为
得
由热力学第一定律有，内能减少200J即
U=－200J
得
则放热。
15、（1）2N（2）0.96J
【解析】
（1）t=1s时刻，金属杆MN的速度大小为 v1=at1=2×1=2m/s
金属杆MN产生的感应电动势为 E=BLv1
金属杆MN中的电流大小
金属杆MN受到的安培力大小 F安=BIL
联立得
根据牛顿第二定律得 F-F安=ma
联立解得 F=2N
（2）t=2s时刻，金属杆MN的速度大小为 v2=at2=2×2=4m/s
撤去外力F后的过程中，根据能量守恒定律得知电路中产生的总焦耳热 Q=mv22=×0.2×42=1.6J
电阻R上产生的焦耳热 QR=Q=×1.6J=0.96J
