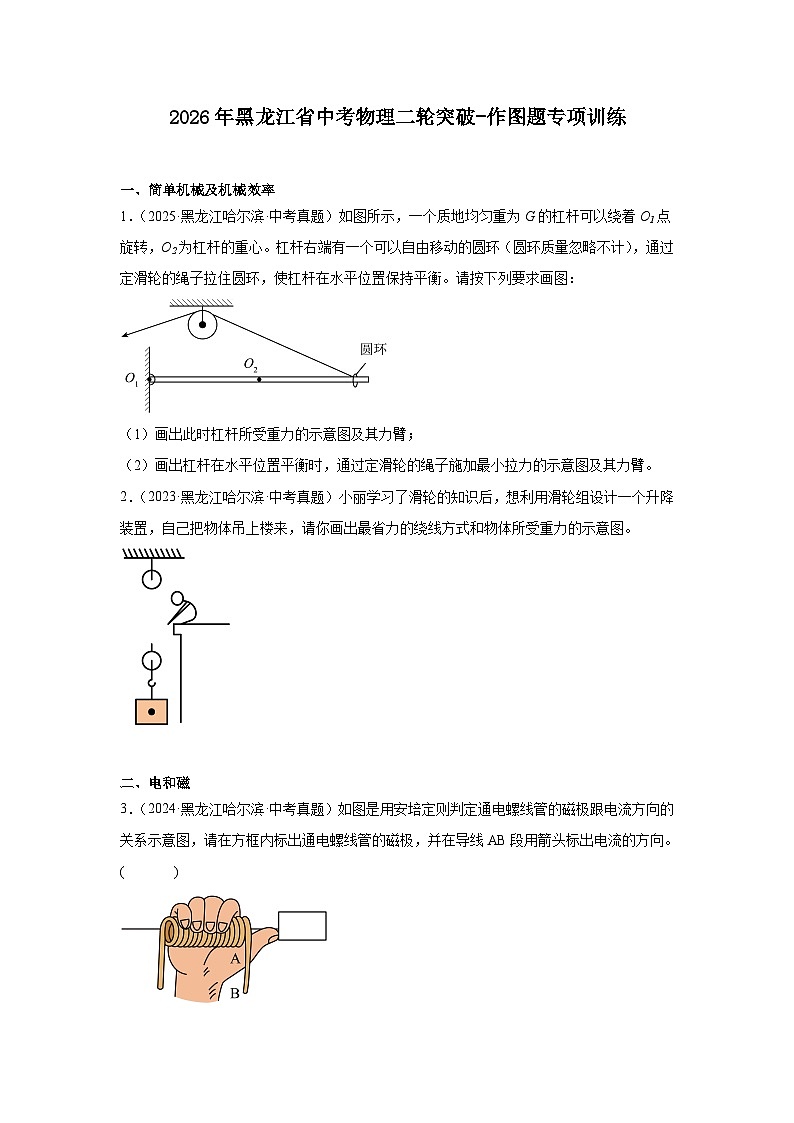

2026年黑龙江省中考物理二轮突破-作图题专项训练

这是一份2026年黑龙江省中考物理二轮突破-作图题专项训练，共6页。试卷主要包含了简单机械及机械效率，电和磁，运动和力，光现象，浮力等内容，欢迎下载使用。
一、简单机械及机械效率
1．（2025·黑龙江哈尔滨·中考真题）如图所示，一个质地均匀重为G的杠杆可以绕着O1点旋转，O2为杠杆的重心。杠杆右端有一个可以自由移动的圆环（圆环质量忽略不计），通过定滑轮的绳子拉住圆环，使杠杆在水平位置保持平衡。请按下列要求画图：
（1）画出此时杠杆所受重力的示意图及其力臂；
（2）画出杠杆在水平位置平衡时，通过定滑轮的绳子施加最小拉力的示意图及其力臂。
2．（2023·黑龙江哈尔滨·中考真题）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。

二、电和磁
3．（2024·黑龙江哈尔滨·中考真题）如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请在方框内标出通电螺线管的磁极，并在导线AB段用箭头标出电流的方向。
( )

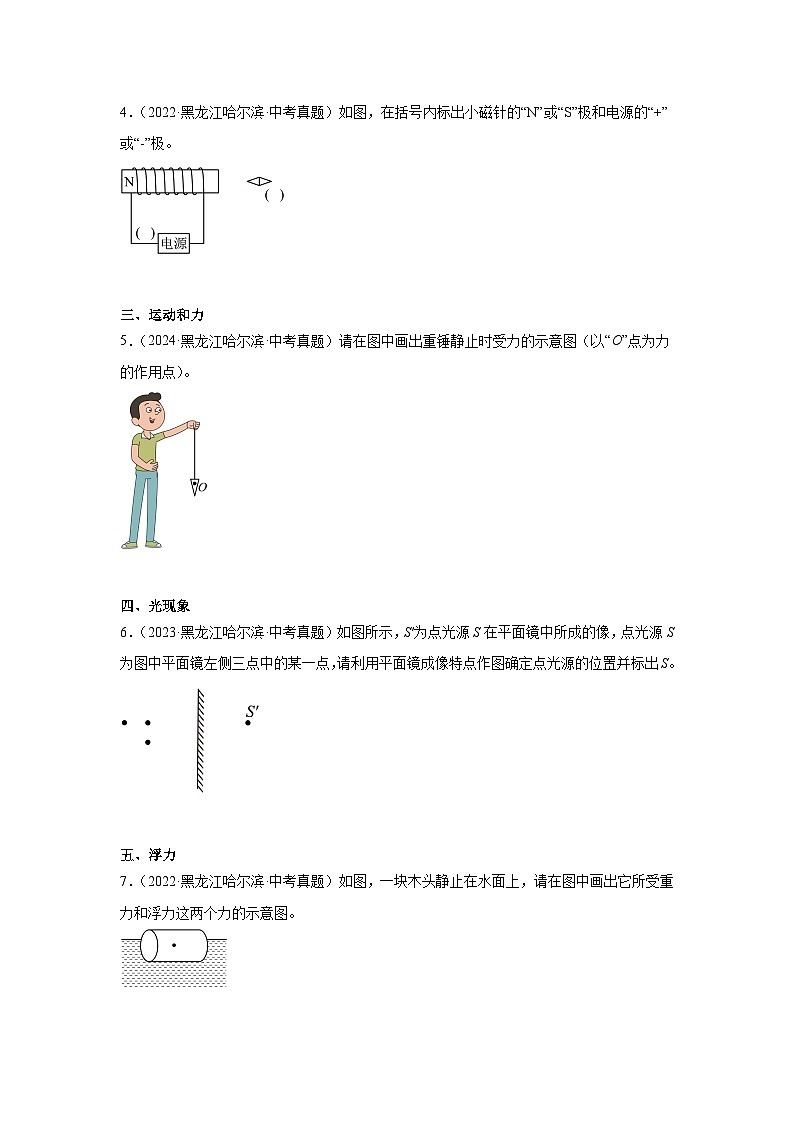

4．（2022·黑龙江哈尔滨·中考真题）如图，在括号内标出小磁针的“N”或“S”极和电源的“+”或“-”极。
三、运动和力
5．（2024·黑龙江哈尔滨·中考真题）请在图中画出重锤静止时受力的示意图（以“O”点为力的作用点）。
四、光现象
6．（2023·黑龙江哈尔滨·中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。

五、浮力
7．（2022·黑龙江哈尔滨·中考真题）如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。

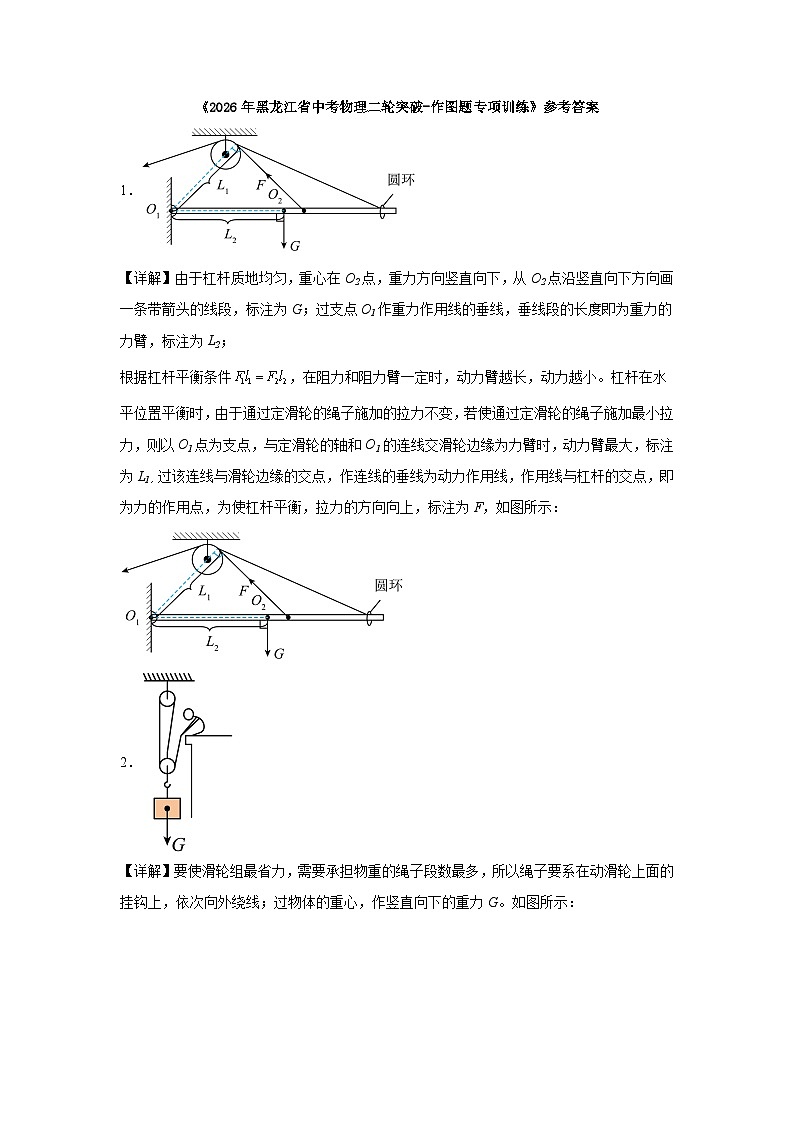

《2026年黑龙江省中考物理二轮突破-作图题专项训练》参考答案
1．
【详解】由于杠杆质地均匀，重心在O2点，重力方向竖直向下，从O2点沿竖直向下方向画一条带箭头的线段，标注为G；过支点O1作重力作用线的垂线，垂线段的长度即为重力的力臂，标注为L2；
根据杠杆平衡条件，在阻力和阻力臂一定时，动力臂越长，动力越小。杠杆在水平位置平衡时，由于通过定滑轮的绳子施加的拉力不变，若使通过定滑轮的绳子施加最小拉力，则以O1点为支点，与定滑轮的轴和O1的连线交滑轮边缘为力臂时，动力臂最大，标注为L1，过该连线与滑轮边缘的交点，作连线的垂线为动力作用线，作用线与杠杆的交点，即为力的作用点，为使杠杆平衡，拉力的方向向上，标注为F，如图所示：
2．
【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以绳子要系在动滑轮上面的挂钩上，依次向外绕线；过物体的重心，作竖直向下的重力G。如图所示：

3．
【详解】根据安培定则可知，大拇指所指方向为螺线管N极，四指所指方向为电流方向，故作图如下
4．
【详解】已知通电螺线管的左边是N极，根据安培右手螺旋定则可知，螺线管的电流方向是朝上的，根据螺线管的绕线方向可知，电源的左边是负极；通电螺线管的左边是N极，右边就是S极，根据磁极间的相互作用规律可知，小磁针静止时，右边是S极，如图所示：
5．
【详解】重锤静止时受到平衡力的作用，过重锤的重心作竖直向下的重力和沿绳子向上的拉力，因为拉力和重力是平衡力，故二者线段长度要相等，如图：
6．
【详解】由平面镜成像的特点可知，物与像关于平面镜对称，像距等于物距，故可据此确定点光源S的位置如下图所示

7．
【详解】一块木头静止在水面上，处于漂浮状态，受到竖直向下的重力和竖直向上的浮力，根据物体的浮沉条件可知，这两个力大小相等。作用点为图中O点。它所受重力和浮力这两个力的示意图，如图所示：
