六年级下册（2024）第3课 探究自动门安全设计教学设计

这是一份六年级下册（2024）第3课 探究自动门安全设计教学设计，共6页。教案主要包含了基本信息，教学目标，教学重难点，教学准备，教学过程，板书设计，教学反思等内容，欢迎下载使用。

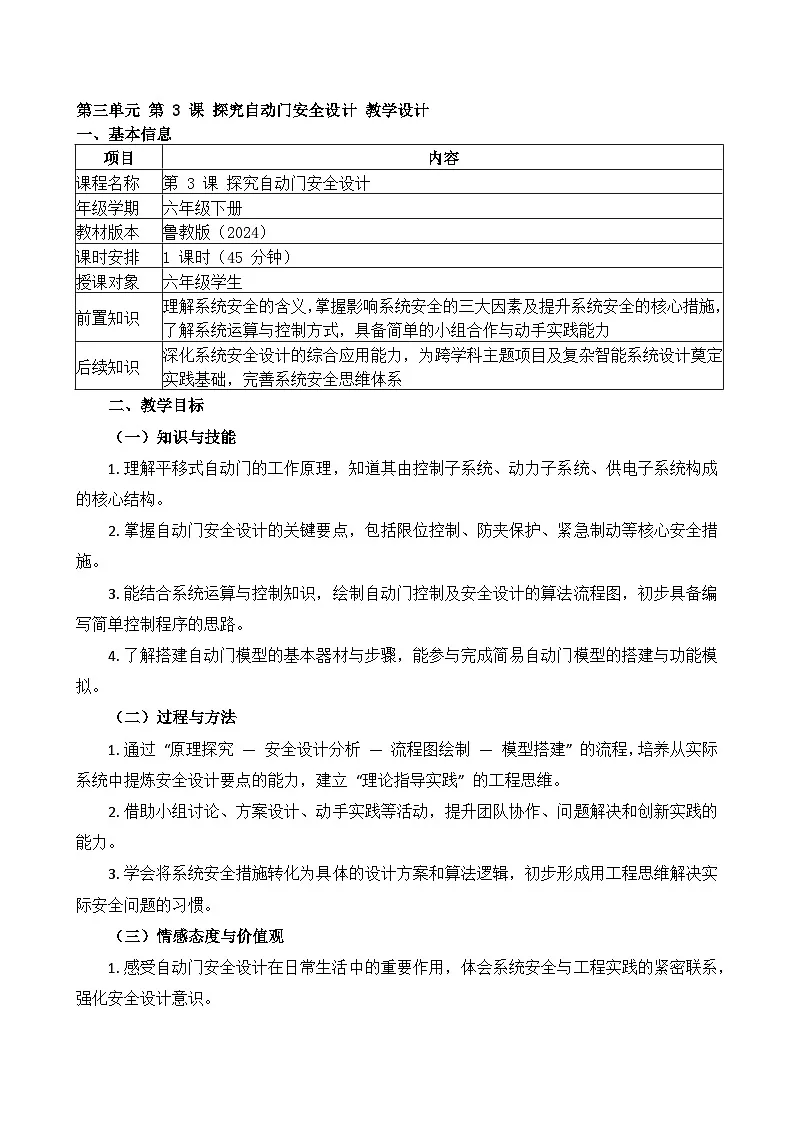

二、教学目标
（一）知识与技能
理解平移式自动门的工作原理，知道其由控制子系统、动力子系统、供电子系统构成的核心结构。
掌握自动门安全设计的关键要点，包括限位控制、防夹保护、紧急制动等核心安全措施。
能结合系统运算与控制知识，绘制自动门控制及安全设计的算法流程图，初步具备编写简单控制程序的思路。
了解搭建自动门模型的基本器材与步骤，能参与完成简易自动门模型的搭建与功能模拟。
（二）过程与方法
通过 “原理探究 — 安全设计分析 — 流程图绘制 — 模型搭建” 的流程，培养从实际系统中提炼安全设计要点的能力，建立 “理论指导实践” 的工程思维。
借助小组讨论、方案设计、动手实践等活动，提升团队协作、问题解决和创新实践的能力。
学会将系统安全措施转化为具体的设计方案和算法逻辑，初步形成用工程思维解决实际安全问题的习惯。
（三）情感态度与价值观
感受自动门安全设计在日常生活中的重要作用，体会系统安全与工程实践的紧密联系，强化安全设计意识。

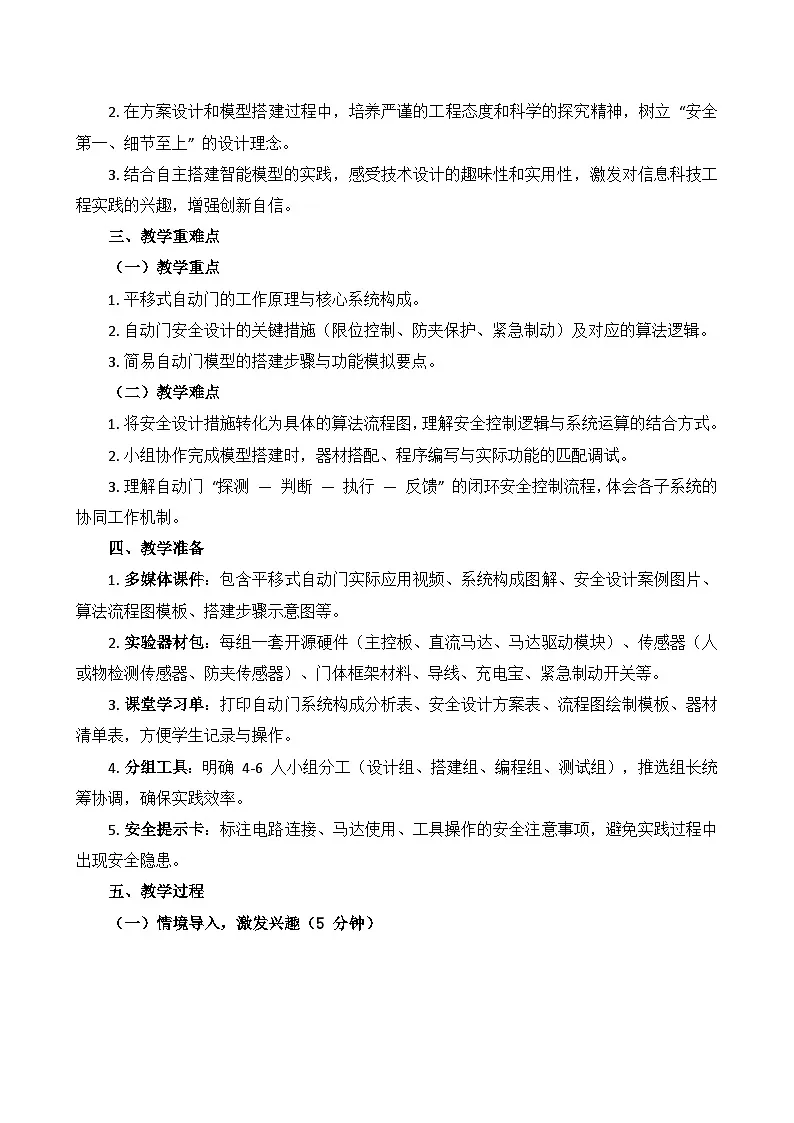

在方案设计和模型搭建过程中，培养严谨的工程态度和科学的探究精神，树立 “安全第一、细节至上” 的设计理念。
结合自主搭建智能模型的实践，感受技术设计的趣味性和实用性，激发对信息科技工程实践的兴趣，增强创新自信。
三、教学重难点
（一）教学重点
平移式自动门的工作原理与核心系统构成。
自动门安全设计的关键措施（限位控制、防夹保护、紧急制动）及对应的算法逻辑。
简易自动门模型的搭建步骤与功能模拟要点。
（二）教学难点
将安全设计措施转化为具体的算法流程图，理解安全控制逻辑与系统运算的结合方式。
小组协作完成模型搭建时，器材搭配、程序编写与实际功能的匹配调试。
理解自动门 “探测 — 判断 — 执行 — 反馈” 的闭环安全控制流程，体会各子系统的协同工作机制。
四、教学准备
多媒体课件：包含平移式自动门实际应用视频、系统构成图解、安全设计案例图片、算法流程图模板、搭建步骤示意图等。
实验器材包：每组一套开源硬件（主控板、直流马达、马达驱动模块）、传感器（人或物检测传感器、防夹传感器）、门体框架材料、导线、充电宝、紧急制动开关等。
课堂学习单：打印自动门系统构成分析表、安全设计方案表、流程图绘制模板、器材清单表，方便学生记录与操作。
分组工具：明确 4-6 人小组分工（设计组、搭建组、编程组、测试组），推选组长统筹协调，确保实践效率。
安全提示卡：标注电路连接、马达使用、工具操作的安全注意事项，避免实践过程中出现安全隐患。
五、教学过程
（一）情境导入，激发兴趣（5 分钟）

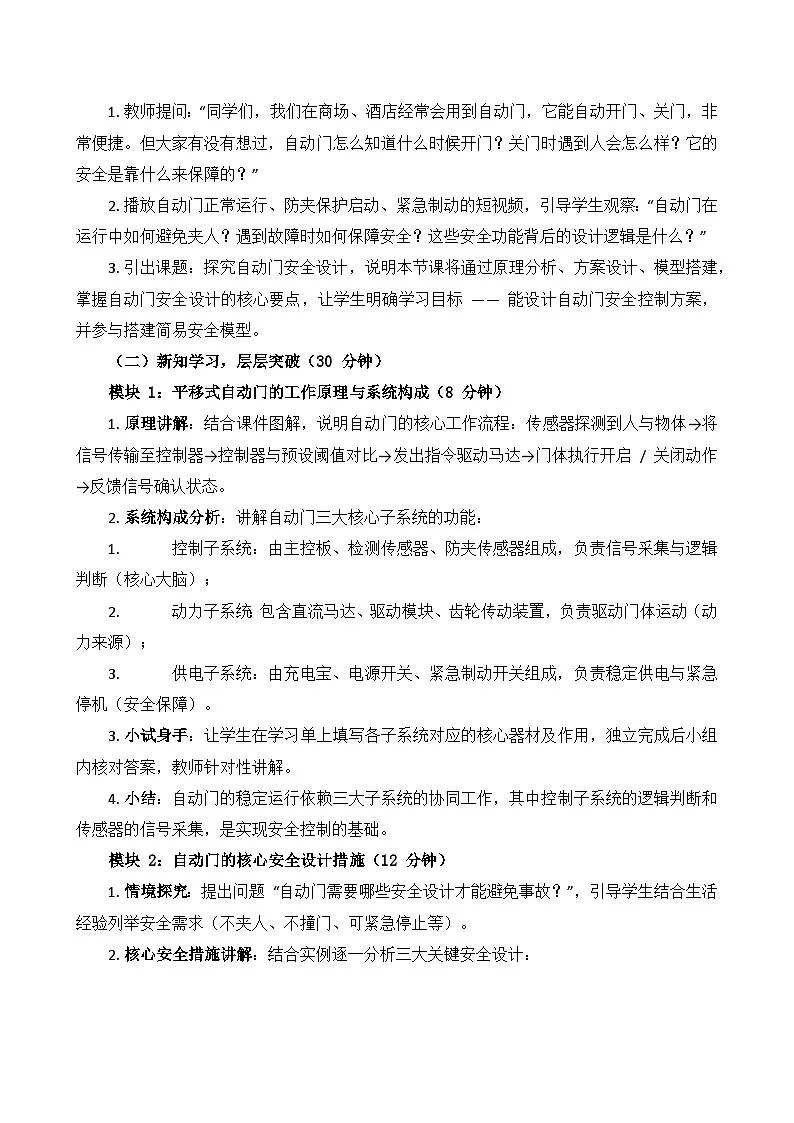

教师提问：“同学们，我们在商场、酒店经常会用到自动门，它能自动开门、关门，非常便捷。但大家有没有想过，自动门怎么知道什么时候开门？关门时遇到人会怎么样？它的安全是靠什么来保障的？”
播放自动门正常运行、防夹保护启动、紧急制动的短视频，引导学生观察：“自动门在运行中如何避免夹人？遇到故障时如何保障安全？这些安全功能背后的设计逻辑是什么？”
引出课题：探究自动门安全设计，说明本节课将通过原理分析、方案设计、模型搭建，掌握自动门安全设计的核心要点，让学生明确学习目标 —— 能设计自动门安全控制方案，并参与搭建简易安全模型。
（二）新知学习，层层突破（30 分钟）
模块 1：平移式自动门的工作原理与系统构成（8 分钟）
原理讲解：结合课件图解，说明自动门的核心工作流程：传感器探测到人与物体→将信号传输至控制器→控制器与预设阈值对比→发出指令驱动马达→门体执行开启 / 关闭动作→反馈信号确认状态。
系统构成分析：讲解自动门三大核心子系统的功能：
控制子系统：由主控板、检测传感器、防夹传感器组成，负责信号采集与逻辑判断（核心大脑）；
动力子系统：包含直流马达、驱动模块、齿轮传动装置，负责驱动门体运动（动力来源）；
供电子系统：由充电宝、电源开关、紧急制动开关组成，负责稳定供电与紧急停机（安全保障）。
小试身手：让学生在学习单上填写各子系统对应的核心器材及作用，独立完成后小组内核对答案，教师针对性讲解。
小结：自动门的稳定运行依赖三大子系统的协同工作，其中控制子系统的逻辑判断和传感器的信号采集，是实现安全控制的基础。
模块 2：自动门的核心安全设计措施（12 分钟）
情境探究：提出问题 “自动门需要哪些安全设计才能避免事故？”，引导学生结合生活经验列举安全需求（不夹人、不撞门、可紧急停止等）。
核心安全措施讲解：结合实例逐一分析三大关键安全设计：
限位控制：通过传感器检测门体位置，到达最大开启角度或完全闭合时精准停机，避免门体损坏（例：门体两端安装限位传感器，检测到门体到位后发送停止信号）；
防夹保护：关闭过程中，防夹传感器检测到障碍物（人体、物体）时，立即停止关门并反向开启（例：门体边缘安装红外传感器，探测到遮挡后触发反向指令）；
紧急制动：配备紧急开关，遇到故障或紧急情况时，按下开关即可切断电源，门体停止运行（例：商场自动门旁的紧急停止按钮）。
畅所欲言：以小组为单位，讨论 “除了这三种措施，还能增加哪些安全设计？”（如超时未关自动报警、断电后手动开门等），每组发言人分享创意，教师补充点评。
流程图绘制：提供基础流程图模板，让学生小组合作，在已有的自动门控制流程基础上，添加限位控制、防夹保护的逻辑判断环节，教师巡视指导流程图的规范绘制（如条件判断的分支结构、反馈信号的闭环设计）。
小结：自动门的安全设计需覆盖 “运行中 — 异常时 — 紧急情况” 全场景，通过传感器检测、逻辑判断、执行反馈的闭环流程，实现全方位安全保障。
模块 3：简易自动门模型搭建与测试（10 分钟）
搭建指导：结合课件示意图，讲解模型搭建核心步骤：
第一步：组装门体框架，固定门扇与齿轮传动装置；
第二步：连接电路（主控板→马达驱动模块→马达→传感器→电源），确保接线正确；
第三步：根据绘制的流程图，编写简易控制程序（设定传感器触发阈值、门体运动时间、防夹反馈逻辑）；
第四步：安装紧急制动开关，测试开关是否能正常切断电源。
小组实践：各小组按照分工开展工作，设计组确认安全逻辑，搭建组组装门体与电路，编程组输入程序，测试组负责功能验证。教师巡视，重点指导电路连接规范、程序逻辑调试，及时解决搭建过程中的问题（如马达不转、传感器无响应等）。
小试身手：测试组进行功能测试，验证三项核心安全功能：
触发检测传感器，门体是否正常开启；
门体关闭时遮挡防夹传感器，是否立即反向开启；
按下紧急制动开关，门体是否立即停机。测试成功后填写测试记录表，标注通过项与待优化项。
小结：模型搭建的关键在于 “设计逻辑清晰、电路连接正确、程序与传感器匹配”，安全功能的实现需要硬件搭建与软件编程的紧密配合。
（三）课堂梳理，深化理解（5 分钟）
师生共同梳理本节课核心知识，用表格形式总结自动门安全设计的核心要点：| 核心环节 | 安全设计措施 | 技术支撑 | 核心逻辑 ||---|---|---|---|| 门体运动控制 | 限位控制 | 限位传感器 + 比较运算 | 检测门体位置≥最大行程→停止运动（True）|| 防夹保护 | 反向开启 | 防夹传感器 + 逻辑运算 | 检测到障碍物（True）→停止关门 AND 反向开门 || 紧急情况 | 制动开关 | 紧急开关 + 断电逻辑 | 按下开关（1 状态）→切断电源→门体停机 |
教师强调：自动门的安全设计是 “硬件防护 + 软件逻辑 + 反馈闭环” 的综合工程，其中传感器的精准检测、控制器的逻辑判断、执行机构的快速响应，三者缺一不可，共同构成安全屏障。
（四）挑战自我，巩固提升（3 分钟）
出示思考题：“如果要让自动门的安全性能更完善，我们可以增加什么设计？（提示：结合环境因素、人为因素）” 学生自由发言，教师引导拓展（如增加雨天防水设计、避免误触发的距离阈值调整、儿童模式减速运行等）。
简单提及项目拓展：“课后可以尝试优化模型，实现门体加速 — 匀速 — 减速的平滑运动，让自动门的运行更平稳、更安全。”
（五）课堂小结，布置作业（2 分钟）
小结：回顾本节课核心内容，再次强调自动门三大安全设计措施、三大子系统的协同作用，肯定各小组在实践中的表现，鼓励学生将安全设计思维运用到其他智能设备分析中。
作业：① 完成教材 “项目拓展” 任务，绘制优化后的自动门安全控制流程图（增加平滑运动或防水保护逻辑）；② 小组合作，根据课堂测试结果，优化模型的安全功能（如调整传感器灵敏度、完善程序逻辑），下节课展示优化后的模型并说明改进点；③ 观察生活中不同类型的自动门（平移式、旋转式、感应式），记录它们的安全设计特点，简单撰写观察报告。
六、板书设计
第 3 课 探究自动门安全设计
一、核心：安全设计→便捷与安全的统一
二、自动门工作原理
传感器探测→控制器判断→马达驱动→门体动作→反馈确认
三、三大核心子系统
控制子系统：主控板 + 传感器（大脑：信号采集与判断）
动力子系统：马达 + 驱动模块（动力：门体运动驱动）
供电子系统：电源 + 紧急开关（保障：稳定供电与急停）
四、关键安全设计措施
限位控制：精准停机，保护门体
防夹保护：遇障反向，避免夹伤
紧急制动：一键停机，应对故障
五、实践思维：设计→搭建→调试→优化
七、教学反思
学生对自动门的工作原理理解较为容易，但将安全措施转化为流程图和程序逻辑时，是否存在思路不清晰的情况，需通过作业中的流程图绘制情况检验。
小组实践环节的分工是否合理，是否存在个别学生参与度不高、搭建 / 编程效率低的问题，需优化分组指导方式，确保人人参与。
模型搭建过程中，电路连接、程序调试是常见难点，是否需要在课前增加简单的硬件操作铺垫，降低实践难度。
学生对安全设计的拓展思考是否充分，能否将课堂知识迁移到其他智能设备的安全分析中，需通过课后观察报告和下节课的模型优化展示检验。
实践过程中的安全规范是否落实到位，需加强巡视指导，确保学生严格按照安全提示操作，避免出现电路短路、工具使用不当等问题。项目
内容
课程名称
第 3 课 探究自动门安全设计
年级学期
六年级下册
教材版本
鲁教版（2024）
课时安排
1 课时（45 分钟）
授课对象
六年级学生
前置知识
理解系统安全的含义，掌握影响系统安全的三大因素及提升系统安全的核心措施，了解系统运算与控制方式，具备简单的小组合作与动手实践能力
后续知识
深化系统安全设计的综合应用能力，为跨学科主题项目及复杂智能系统设计奠定实践基础，完善系统安全思维体系
