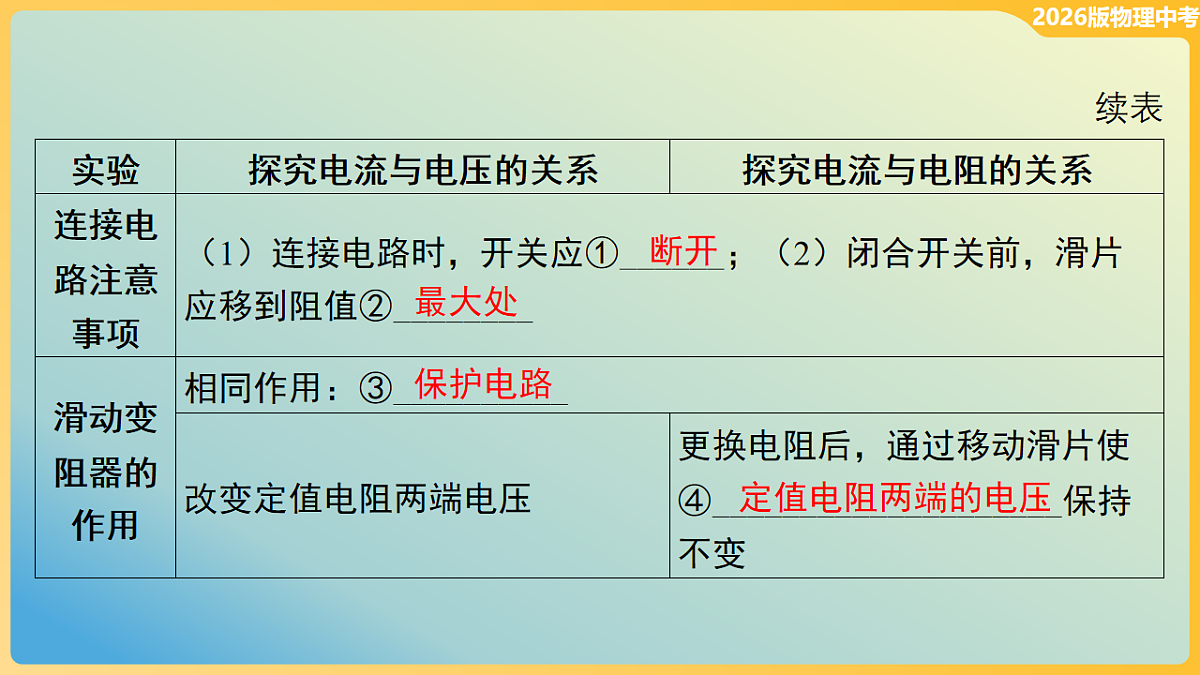

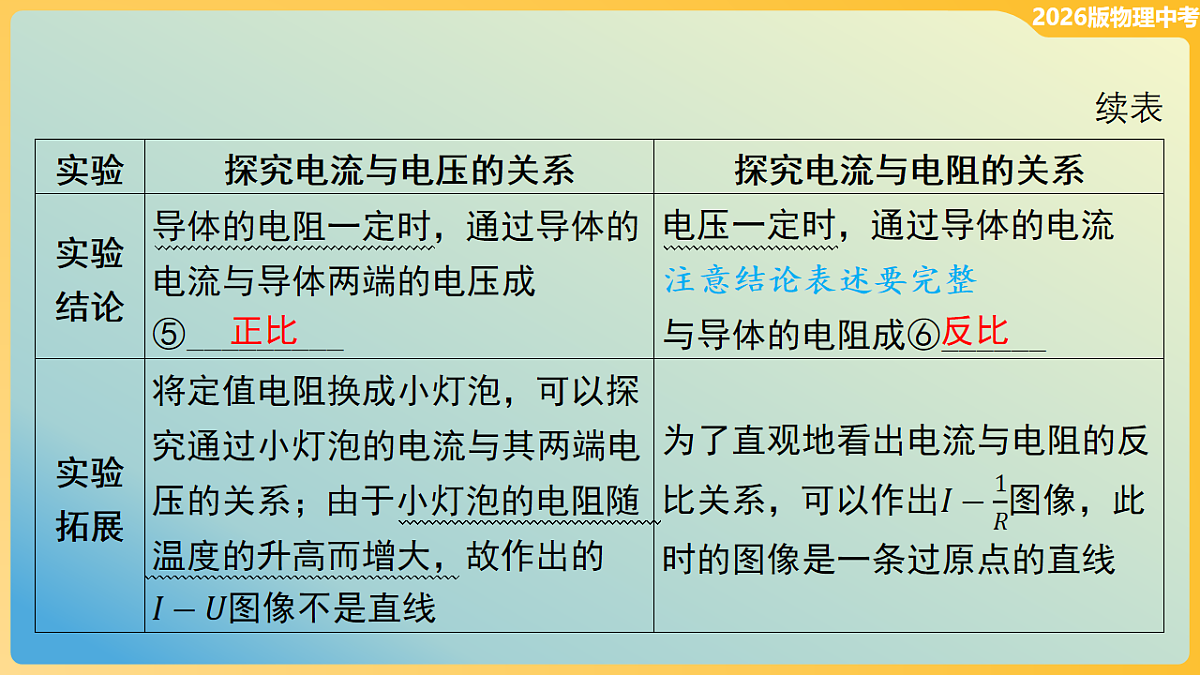

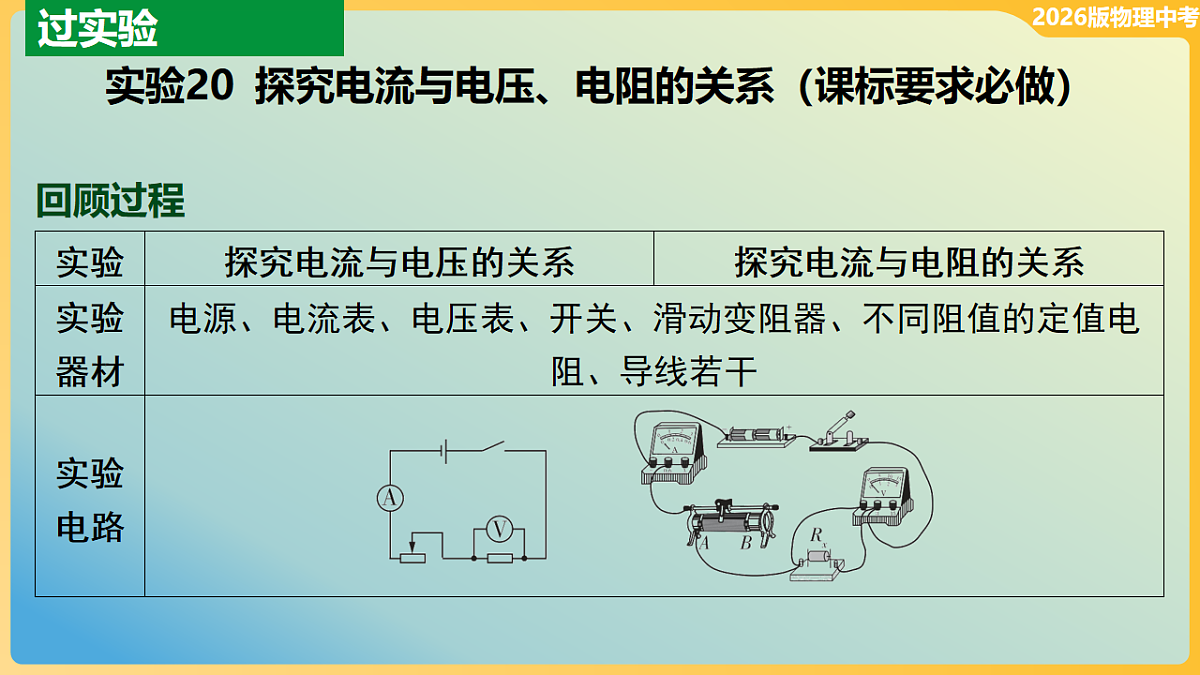

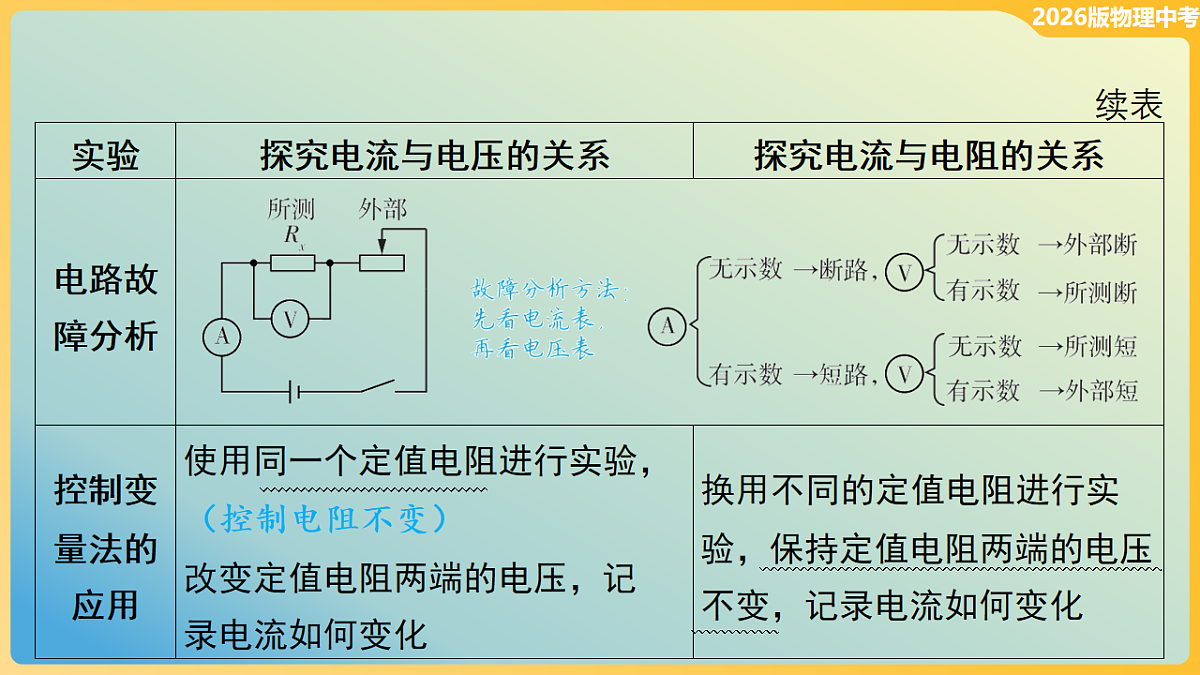

实验20 探究电流与电压、电阻的关系（课标要求必做）
. .
. .
. .
. .
. .
. .

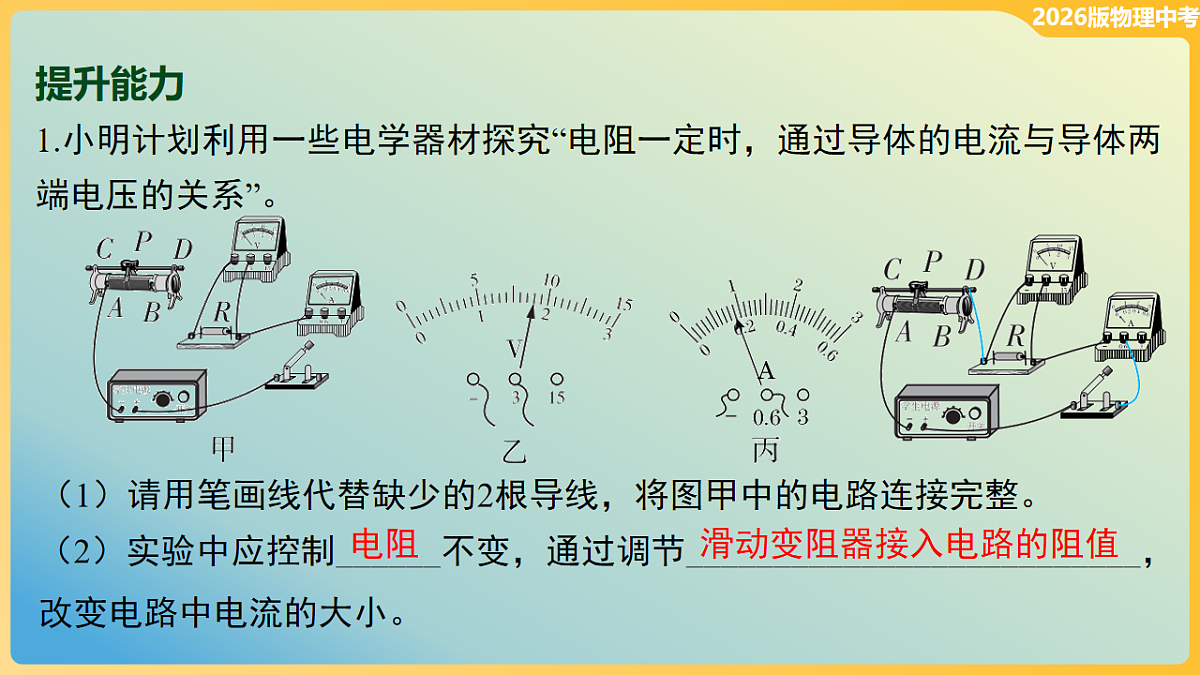

1.小明计划利用一些电学器材探究“电阻一定时，通过导体的电流与导体两端电压的关系”。
（1）请用笔画线代替缺少的2根导线，将图甲中的电路连接完整。
（2）实验中应控制______不变，通过调节__________________________，改变电路中电流的大小。
滑动变阻器接入电路的阻值
小灯泡的电阻随温度的变化而变化，不能控制电阻一定
（4）原理分析 若小强在进行实验时，将电压表并联在了滑动变阻器两端，他____（选填“能”或“不能”）得到电流与电阻的关系，理由是______________________________________________________________________。
（5）实验改进 小明觉得实验中不断更换电阻，操作比较麻烦，请你帮他提出一种改进的措施：______________________。
实验21 用电流表和电压表测量电阻（课标要求必做）
（1）根据图甲，用笔画线代替导线，在图乙中完成实物图连接。
（1）连接电路时，开关应处于______状态。
（4）[2025连云港中考]利用现有器材，能否探究通过导体的电流与电压的关系？______，理由是__________________________________。
小灯泡的电阻会随温度的变化而变化
（6）创新探究 [2025西安高新一中八模]测完小灯泡的电阻，小明和小华提出用伏安法测量人体的电阻。
①小明设计了如图丁所示电路图，并按电路图连接了实物电路，闭合开关后发现电压表有示数，电流表几乎无示数，调节滑动变阻器的滑片，电流表、电压表示数几乎不变。②小华认为只要换用电压很大的电源，就可以顺利完成本实验，小明不同意，小明作出判断的理由是__________________________________（写出一条即可）。
皮肤的干燥程度（合理即可）
（1）按照图甲连接电路，闭合开关前，应将滑动变阻器的滑片调至最____端。（2）经过多次实验，将测得的数据绘制成图像，如图乙所示。由图像可得：在电阻一定时，通过导体的电流与导体两端的电压成____比。
小灯泡灯丝电阻随温度变化
（1）请用笔画线代替导线，将电路图补充完整。要求：滑片在最右端时滑动变阻器接入电路的阻值最大。
（4）小湘进行了三次实验并将数据记录在下表中，老师看了她的数据后认为其中有一组数据不合理，老师认为这一组数据不合理的原因是_______________________________。
没有控制定值电阻两端电压不变
（1）请用笔画线表示导线,将图甲中的电路连接完整。
通过滑动变阻器与通过小灯泡的电流大小相等,二者两端的电压之和始终等于电源电压
4.[2025烟台中考]在“用电流表和电压表测量电阻”的实验中：
（2）正确连接电路后，闭合开关，发现电流表有示数，电压表无示数。出现这个现象的原因可能是____（选填序号）。A.待测电阻断路B.待测电阻短路C.电压表接线柱接触不良D.滑动变阻器短路
（3）排除电路故障后，小组同学继续实验，并将记录的数据填写在下表。
