河南省南阳市内乡县2025-2026学年九年级上学期期末物理试卷-自定义类型

这是一份河南省南阳市内乡县2025-2026学年九年级上学期期末物理试卷-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

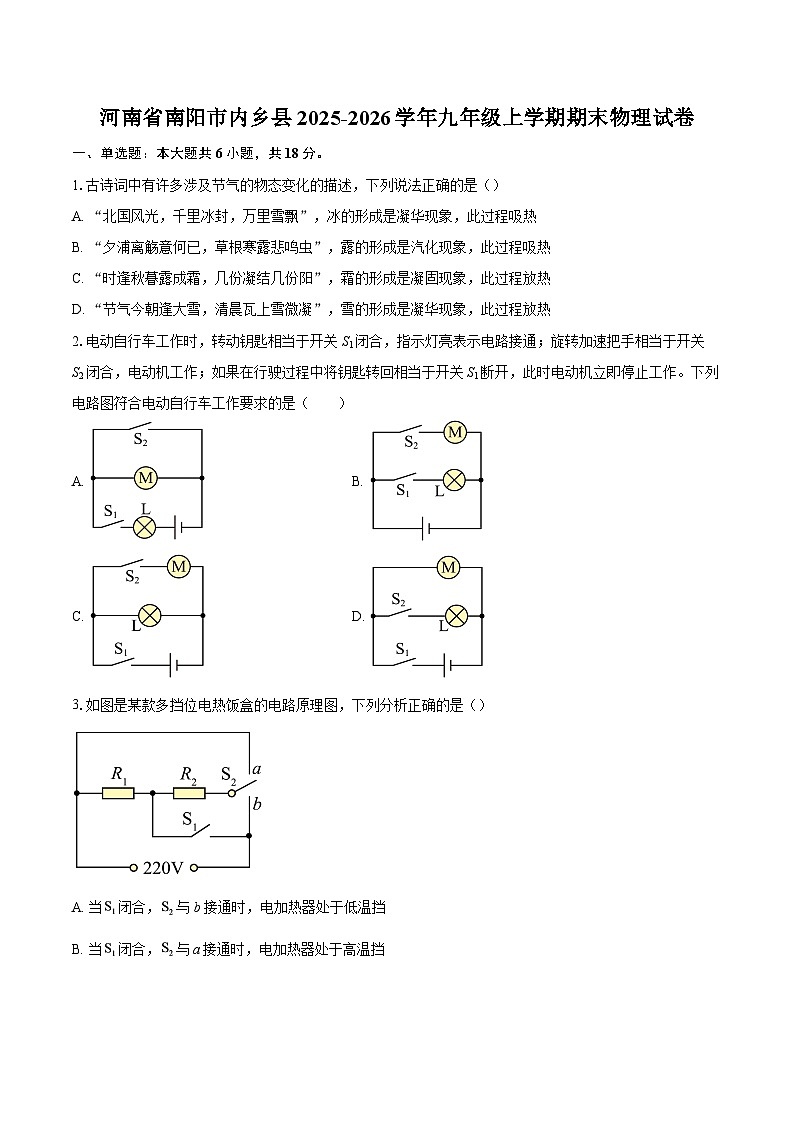

1.古诗词中有许多涉及节气的物态变化的描述，下列说法正确的是（）
A. “北国风光，千里冰封，万里雪飘”，冰的形成是凝华现象，此过程吸热
B. “夕浦离觞意何已，草根寒露悲鸣虫”，露的形成是汽化现象，此过程吸热
C. “时逢秋暮露成霜，几份凝结几份阳”，霜的形成是凝固现象，此过程放热
D. “节气今朝逢大雪，清晨瓦上雪微凝”，雪的形成是凝华现象，此过程放热
2.电动自行车工作时，转动钥匙相当于开关S1闭合，指示灯亮表示电路接通；旋转加速把手相当于开关S2闭合，电动机工作；如果在行驶过程中将钥匙转回相当于开关S1断开，此时电动机立即停止工作。下列电路图符合电动自行车工作要求的是（ ）
A. B.
C. D.
3.如图是某款多挡位电热饭盒的电路原理图，下列分析正确的是（）
A. 当闭合，与b接通时，电加热器处于低温挡
B. 当闭合，与a接通时，电加热器处于高温挡
C. 当断开，与a接通时，电加热器处于中温挡
D. 当断开，与b接通时，电加热器处于高温挡

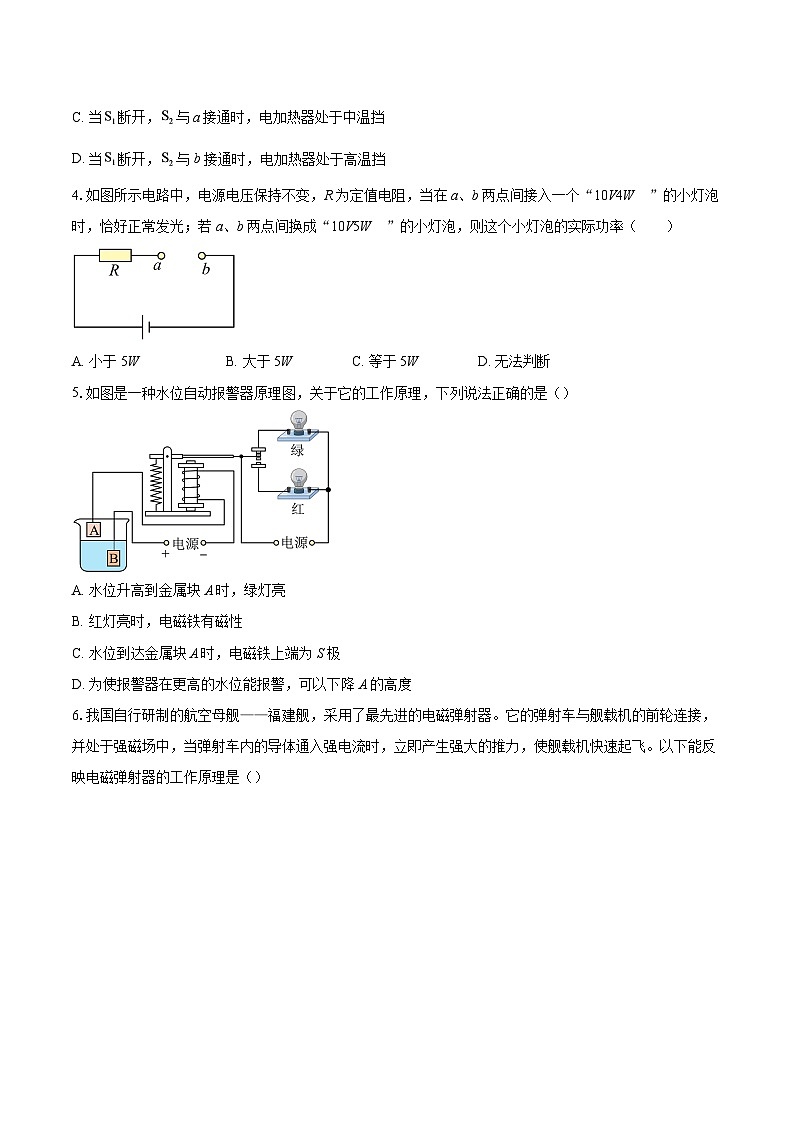

4.如图所示电路中，电源电压保持不变，R为定值电阻，当在a、b两点间接入一个“10V4W ”的小灯泡时，恰好正常发光；若a、b两点间换成“10V5W ”的小灯泡，则这个小灯泡的实际功率（ ）
A. 小于5WB. 大于5WC. 等于5WD. 无法判断
5.如图是一种水位自动报警器原理图，关于它的工作原理，下列说法正确的是（）
A. 水位升高到金属块A时，绿灯亮
B. 红灯亮时，电磁铁有磁性
C. 水位到达金属块A时，电磁铁上端为S极
D. 为使报警器在更高的水位能报警，可以下降A的高度

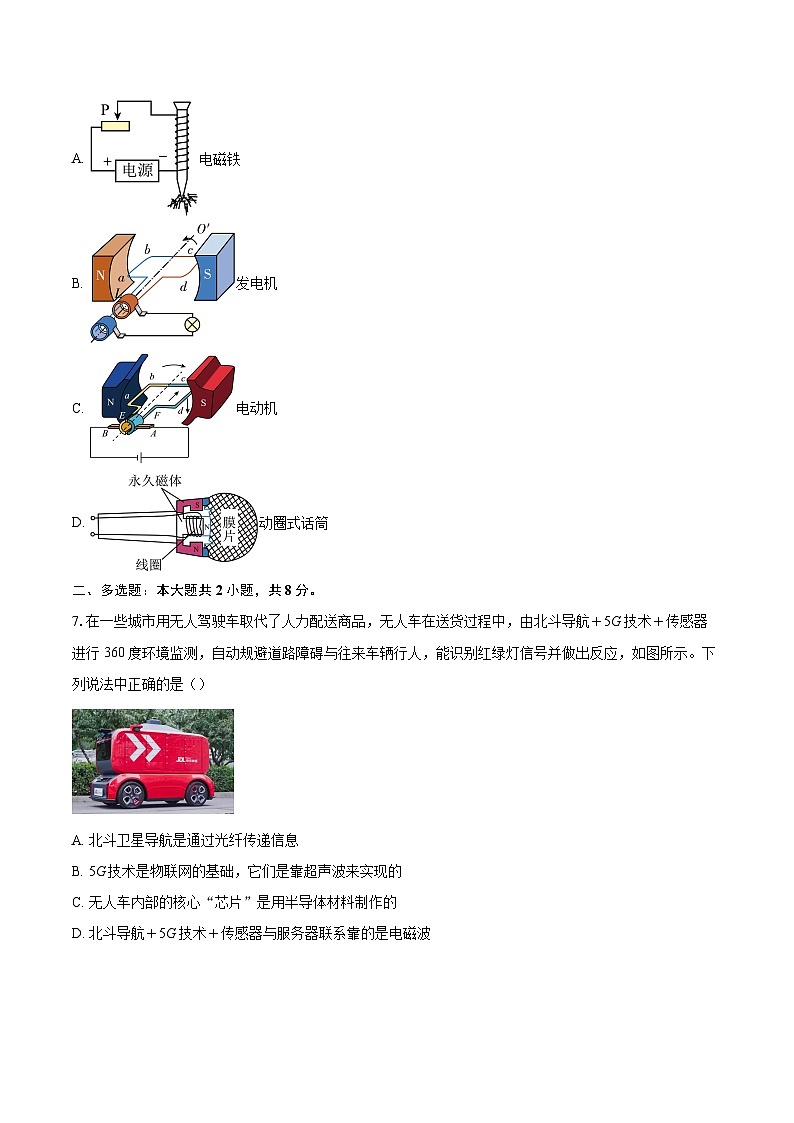

6.我国自行研制的航空母舰——福建舰，采用了最先进的电磁弹射器。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。以下能反映电磁弹射器的工作原理是（）
A. 电磁铁
B. 发电机
C. 电动机
D. 动圈式话筒
二、多选题：本大题共2小题，共8分。
7.在一些城市用无人驾驶车取代了人力配送商品，无人车在送货过程中，由北斗导航＋5G技术＋传感器进行360度环境监测，自动规避道路障碍与往来车辆行人，能识别红绿灯信号并做出反应，如图所示。下列说法中正确的是（）
A. 北斗卫星导航是通过光纤传递信息
B. 5G技术是物联网的基础，它们是靠超声波来实现的
C. 无人车内部的核心“芯片”是用半导体材料制作的
D. 北斗导航＋5G技术＋传感器与服务器联系靠的是电磁波
8.如图所示，甲、乙相同容器中分别装了质量相等的A、B两种液体，用相同的电加热器加热，忽略散热损失，得到如图丙所示的液体温度与加热时间的图像。下列说法正确的是（）
A. B液体的比热容比A液体的比热容大
B. A、B两种液体比较，A液体做冷却液效果更好
C. 同时加热6min，A、B两种液体吸收的热量一样多
D. 如果A、B两种液体升高相同温度，A液体吸收的热量较多
三、填空题：本大题共6小题，共28分。
9.为保护地球家园，我国争取在2060年前实现碳中和。为了降低化石能源占比，我国目前正大力开发利用太阳能、风能、地热能等新能源。太阳能是指在太阳内部，氢原子核在超高温下发生 ，释放出巨大的核能，太阳能属于 （选填“可再生”或“不可再生”）能源。一台60W的太阳能LED路灯平均每天工作10小时，则它一个月（30天）能消耗 kW·h的电能。
10.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，则B会带上 电（选填“正”或“负”），金属棒中瞬间电流的方向为 （选填“A到B”或“B到A”）。
11.如图所示，电冰箱的金属外壳接地后，即使出现漏电现象人也没有触电的感觉，这是因为接地的导线与站在地面上的人是 联的，由于人体电阻远远大于导线电阻，所以通过人体的电流非常小。当把一个开关断开的台灯插头插入插座时，家中原来正常工作的其他用电器突然都停止工作，发生这种现象的原因可能是插头处 。
12.实验室有甲、乙两个灯泡，甲标有“2.5V 0.25A”字样，乙标有“6V 0.4A”字样。要使甲灯接到电压为3V的电源上正常发光，需要串联一个 Ω的定值电阻。若把甲、乙两灯串联起来，则该串联电路两端允许加的最高电压为 V（不考虑温度对灯泡电阻的影响）。
13.如图所示电路中，电源电压保持不变，电阻与的阻值之比为3∶2。开关S闭合，断开时，与的电功率之比为 ；闭合开关S，开关由闭合到断开前后，电路在相同时间内消耗的电能之比是 。
14.如图所示的装置，甲、乙两线圈分别悬挂在两个蹄形磁体的磁场中，通过导线连接构成闭合电路，推动甲线圈摆动切割磁感线，在闭合电路中产生 ，同时乙线圈会随之摆动，此时乙线圈相当于 （选填“电动机”或“发电机”）。如果只将乙线圈处的磁体两极位置对调，重复刚才操作，则乙线圈的摆动方向与之前 （选填“相同”或“相反”）。
四、作图题：本大题共2小题，共6分。
15.如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。
16.小鑫根据地动仪原理，利用电学知识设计了一款电子地动仪。其中为重力开关，其摆锤M可绕O点自由转动。当开关闭合后，若地动仪处于水平状态，M位于a、b之间；当地动仪向左倾斜时，绿灯亮、电铃响；向右倾斜时，红灯亮、电铃响。请用笔画线代替导线，将电路补充连接完整。
五、实验探究题：本大题共3小题，共18分。
17.某同学用图甲所示装置探究“水沸腾前后温度变化的特点”。
(1)如图甲，在安装实验器材时，应按照 （选填“自下而上”或“自上而下”）的顺序进行；
(2)用酒精灯给水加热，某时刻温度计的示数如图乙所示，此时水的温度为 ℃；
(3)某位同学记录的数据如下，请你帮他绘制“温度—时间”的关系图像；
(4)分析图像可知：水在沸腾过程中温度 。
18.某实验小组探究“通电螺线管外部磁场的特点”。
(1)将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的作用是显示 ；
(2)把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为 极。对调电源正负极，闭合开关，小磁针静止时N极所指方向改变，该操作是探究通电螺线管的极性与 是否有关。该操作中小磁针的作用是显示 ；
(3)为了使通电螺线管的磁场增强，可采取的有效措施是 。（写出一条即可）
19.小红用如图甲所示的电路测量定值电阻的阻值。
(1)请帮助小红将电路甲连接完整； （要求滑片向A滑动，电流表示数变大，导线不交叉）
(2)在连接电路时，滑动变阻器滑片应置于 （选填“A”或“B”）端；
(3)小红连接好最后一根导线，电流表的指针就立刻发生了偏转，由此可知在连接电路时，他可能没有 ；
(4)正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，电压表示数接近电源电压，其原因是 ；排除故障后，闭合开关，移动滑片P，当电压表示数为1.5V时，电流表示数如图乙所示，则定值电阻＝ Ω。小红认为电阻值已经测出，便开始整理实验器材，她的实验不足之处是 ；
(5)实验结束后，小红想测量一只小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计如图丙所示电路，操作如下：①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使 ，此时电阻箱示数如图丁所示，则小灯泡的阻值为 Ω。
六、计算题：本大题共2小题，共22分。
20.如图甲所示为亮度可调的台灯，内部简化电路如图乙所示。电源电压恒为18V，灯的电阻不随温度变化。当滑片由a端移动到b端的过程中，滑动变阻器的电功率P与电流I的关系图像如图丙所示（0.6A对应图像最高点），求：
(1)电压表的最大电压值；
(2)灯的最大功率；
(3)滑片由a端移动到b端的过程中，滑动变阻器的最大功率。
21.如图是某小区向居民楼输电的示意图。供电设备提供输出的电压U保持恒定，通过输电线向较远处用户输电，输电线的电阻会造成一定的电压和能量损失，因此供电设备的输出电压一般会高于220V。若本图中输电线的总电阻等效为，闭合开关 S，用户用电器两端得到的电压，观察用户电能表，发现电能表铝盘15 min内转了8250r。求：
(1)通过输电线的电流；
(2)通电100s，输电线损耗的电能；
(3)供电设备提供的输出电压U。
1.【答案】D
2.【答案】C
3.【答案】B
4.【答案】A
5.【答案】B
6.【答案】C
7.【答案】CD
8.【答案】AC
9.【答案】核聚变
可再生
18

10.【答案】负
B到A

11.【答案】并
短路

12.【答案】2
6.25

13.【答案】3∶2
5∶3

14.【答案】感应电流
电动机
相反

15.【答案】
16.【答案】
17.【答案】自下而上
96
​​​​​​​
保持不变

18.【答案】条形
通电螺线管周围的磁场分布
N
电流方向
对调电源正负极，电路中的电流方向发生了变化，闭合开关，小磁针静止时N极所指方向改变，该操作是探究通电螺线管的极性与电流的方向有关。
影响通电螺线管磁场强弱的因素有电流的大小、线圈的匝数，是否插入铁芯，为了使通电螺线管的磁场增强，增大螺线管中的电流（增加线圈匝数、螺线管中插入铁芯）

19.【答案】​​​​​​​
B
断开开关
​​​​​​​
断路
5
只测了一组数据，实验数据误差较大
电流表示数仍为I
8.2

20.【答案】解：（1）由图乙可知，灯L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑片P由a端移动到b端的过程中，滑动变阻器接入电路的电阻减小，电路中的总电阻减小，电流增大。当滑片P在b端时，滑动变阻器接入电路的电阻为0，电路为灯L的简单电路，此时电路中的电流最大。由图丙可知，电路中的最大电流 Imax = 1.2 A。
根据欧姆定律，灯的电阻为
当滑片P在a端时，滑动变阻器接入电路的电阻最大，电路中的电流最小。由图丙可知，电路中的最小电流 Imin = 0.2 A。此时，滑动变阻器两端的电压最大，即电压表示数最大。灯L两端的电压为
根据串联电路电压特点，电压表的最大示数为
（2）灯的功率最大时，电路中的电流最大，即 Imax = 1.2 A。
灯的最大功率为
（3）由图丙可知，当滑动变阻器的功率最大时，电路中的电流 I' = 0.6 A。
此时灯L两端的电压为
根据串联电路电压特点，此时滑动变阻器两端的电压为
滑动变阻器的最大功率为

21.【答案】解：（1）设用户用电器的总功率为 ，在时间 内消耗的电能为 。由题意可知
根据电能表参数“ ”，用户在 时间内消耗的电能为
用户用电器的总功率为
输电线与用户用电器是串联连接，因此通过输电线的电流等于用户电路的总电流。根据电功率公式 可得，通过输电线的电流为
（2）设输电线 在时间 内损耗的电能为 。由题意可知 。根据焦耳定律，输电线 损耗的电能为
（3）输电线与用户用电器串联，供电设备的输出电压 等于输电线上的电压损失 与用户用电器两端的电压 之和。根据欧姆定律，输电线上的电压损失为
根据串联电路的电压特点，供电设备提供的输出电压为
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
88
90
92
94
96
97
98
98
98
98
