思维突破
原型突破
重点讲析
一、实验目的

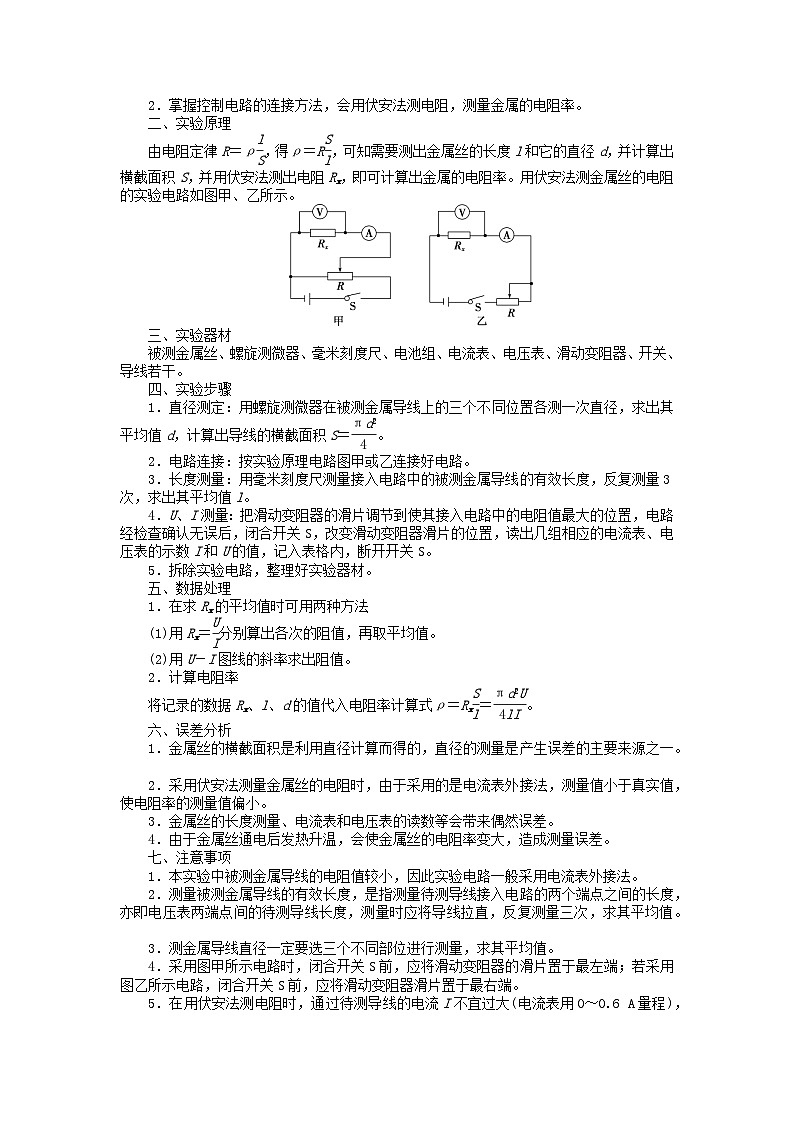

1．掌握电流表、电压表和滑动变阻器的使用方法；掌握螺旋测微器的使用方法和读数方法。
2．掌握控制电路的连接方法，会用伏安法测电阻，测量金属的电阻率。
二、实验原理
由电阻定律R＝ρeq \f(l,S)，得ρ＝Req \f(S,l)，可知需要测出金属丝的长度l和它的直径d，并计算出横截面积S，并用伏安法测出电阻Rx，即可计算出金属的电阻率。用伏安法测金属丝的电阻的实验电路如图甲、乙所示。
三、实验器材
被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干。
四、实验步骤
1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S＝eq \f(πd2,4)。
2．电路连接：按实验原理电路图甲或乙连接好电路。
3．长度测量：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l。
4．U、I测量：把滑动变阻器的滑片调节到使其接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S。
5．拆除实验电路，整理好实验器材。
五、数据处理
1．在求Rx的平均值时可用两种方法
(1)用Rx＝eq \f(U,I)分别算出各次的阻值，再取平均值。
(2)用U－I图线的斜率求出阻值。
2．计算电阻率
将记录的数据Rx、l、d的值代入电阻率计算式ρ＝Rxeq \f(S,l)＝eq \f(πd2U,4lI)。
六、误差分析
1．金属丝的横截面积是利用直径计算而得的，直径的测量是产生误差的主要来源之一。
2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。
3．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。
4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。
七、注意事项
1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法。
2．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直，反复测量三次，求其平均值。
3．测金属导线直径一定要选三个不同部位进行测量，求其平均值。
4．采用图甲所示电路时，闭合开关S前，应将滑动变阻器的滑片置于最左端；若采用图乙所示电路，闭合开关S前，应将滑动变阻器滑片置于最右端。
5．在用伏安法测电阻时，通过待测导线的电流I不宜过大(电流表用0～0.6 A量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。

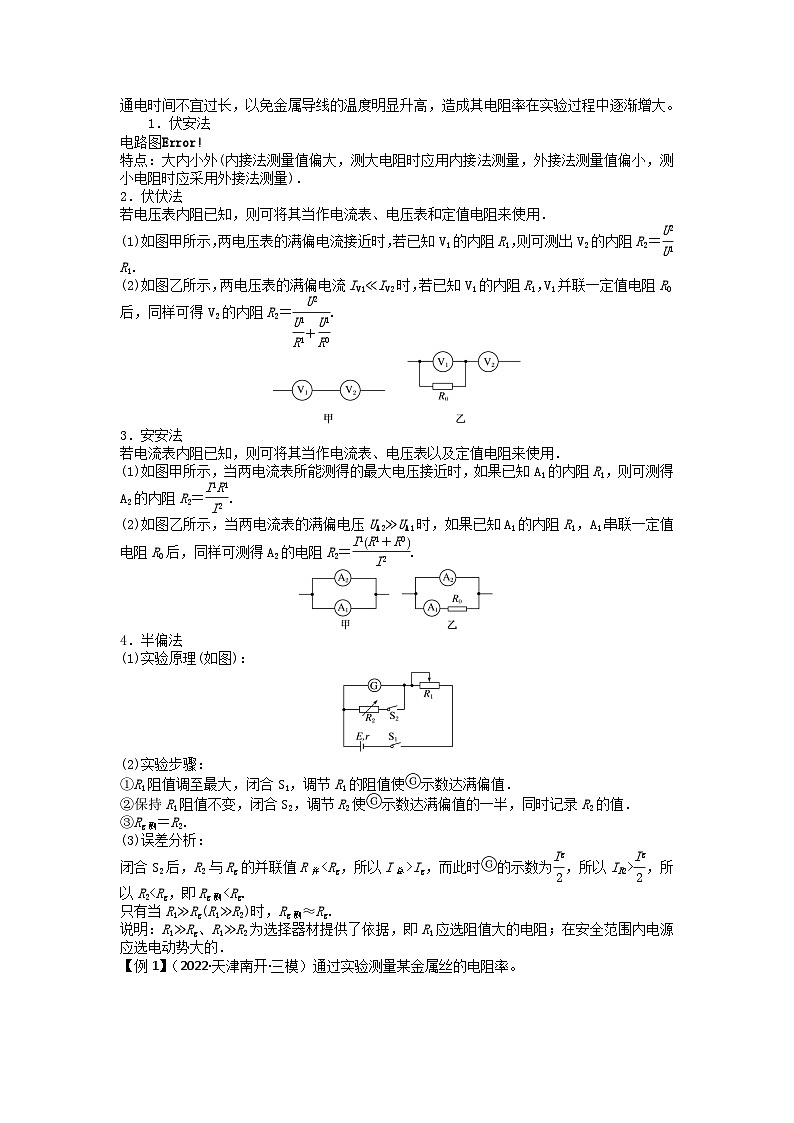

1．伏安法
电路图eq \b\lc\{\rc\ (\a\vs4\al\c1(外接法,内接法))
特点：大内小外(内接法测量值偏大，测大电阻时应用内接法测量，外接法测量值偏小，测小电阻时应采用外接法测量)．
2．伏伏法
若电压表内阻已知，则可将其当作电流表、电压表和定值电阻来使用．
(1)如图甲所示，两电压表的满偏电流接近时，若已知V1的内阻R1，则可测出V2的内阻R2＝eq \f(U2,U1)R1.
(2)如图乙所示，两电压表的满偏电流IV1≪IV2时，若已知V1的内阻R1，V1并联一定值电阻R0后，同样可得V2的内阻R2＝eq \f(U2,\f(U1,R1)＋\f(U1,R0)).
3．安安法
若电流表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用．
(1)如图甲所示，当两电流表所能测得的最大电压接近时，如果已知A1的内阻R1，则可测得A2的内阻R2＝eq \f(I1R1,I2).
(2)如图乙所示，当两电流表的满偏电压UA2≫UA1时，如果已知A1的内阻R1，A1串联一定值电阻R0后，同样可测得A2的电阻R2＝eq \f(I1R1＋R0,I2).
4．半偏法
(1)实验原理(如图)：
(2)实验步骤：
①R1阻值调至最大，闭合S1，调节R1的阻值使示数达满偏值．
②保持R1阻值不变，闭合S2，调节R2使示数达满偏值的一半，同时记录R2的值．
③Rg测＝R2.
(3)误差分析：
闭合S2后，R2与Rg的并联值R并Ig，而此时的示数为eq \f(Ig,2)，所以IR2>eq \f(Ig,2)，所以R2
