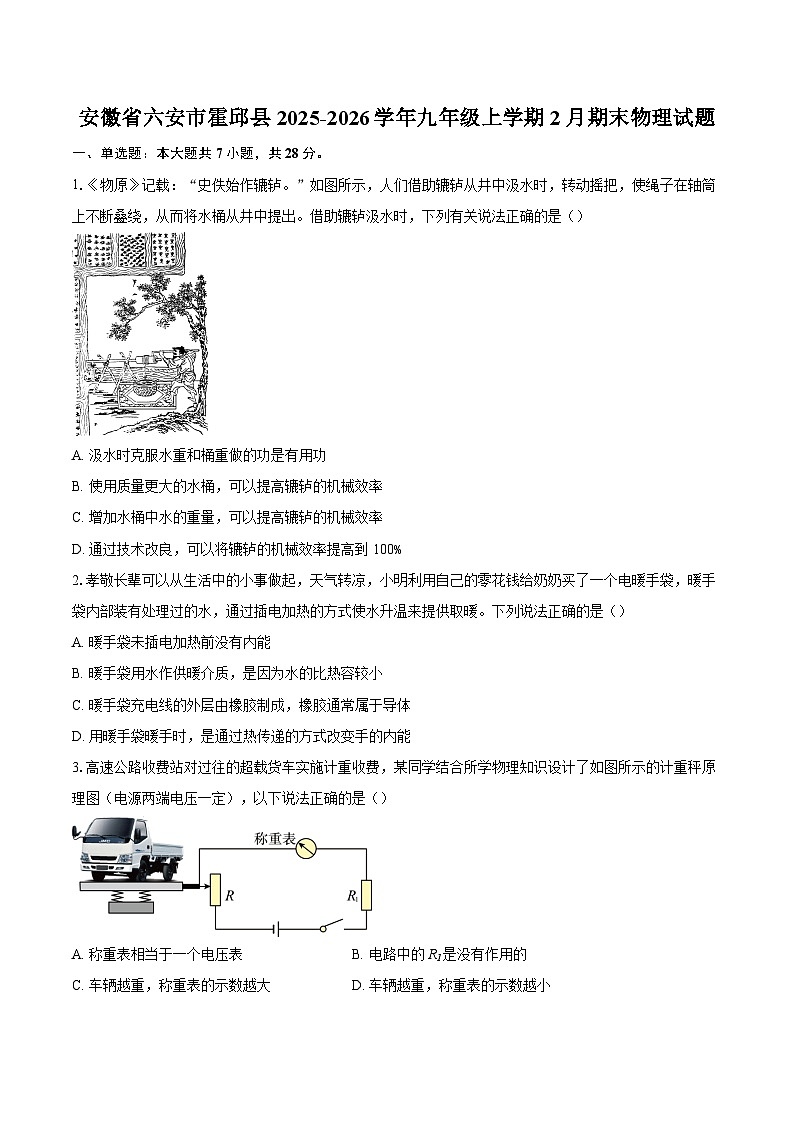

安徽省六安市霍邱县2025-2026学年九年级上学期2月期末物理试题-自定义类型

这是一份安徽省六安市霍邱县2025-2026学年九年级上学期2月期末物理试题-自定义类型，共11页。试卷主要包含了单选题，填空题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1.《物原》记载：“史佚始作辘轳。”如图所示，人们借助辘轳从井中汲水时，转动摇把，使绳子在轴筒上不断叠绕，从而将水桶从井中提出。借助辘轳汲水时，下列有关说法正确的是（）
A. 汲水时克服水重和桶重做的功是有用功
B. 使用质量更大的水桶，可以提高辘轳的机械效率
C. 增加水桶中水的重量，可以提高辘轳的机械效率
D. 通过技术改良，可以将辘轳的机械效率提高到100%
2.孝敬长辈可以从生活中的小事做起，天气转凉，小明利用自己的零花钱给奶奶买了一个电暖手袋，暖手袋内部装有处理过的水，通过插电加热的方式使水升温来提供取暖。下列说法正确的是（）
A. 暖手袋未插电加热前没有内能
B. 暖手袋用水作供暖介质，是因为水的比热容较小
C. 暖手袋充电线的外层由橡胶制成，橡胶通常属于导体
D. 用暖手袋暖手时，是通过热传递的方式改变手的内能
3.高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（）
A. 称重表相当于一个电压表B. 电路中的R1是没有作用的
C. 车辆越重，称重表的示数越大D. 车辆越重，称重表的示数越小

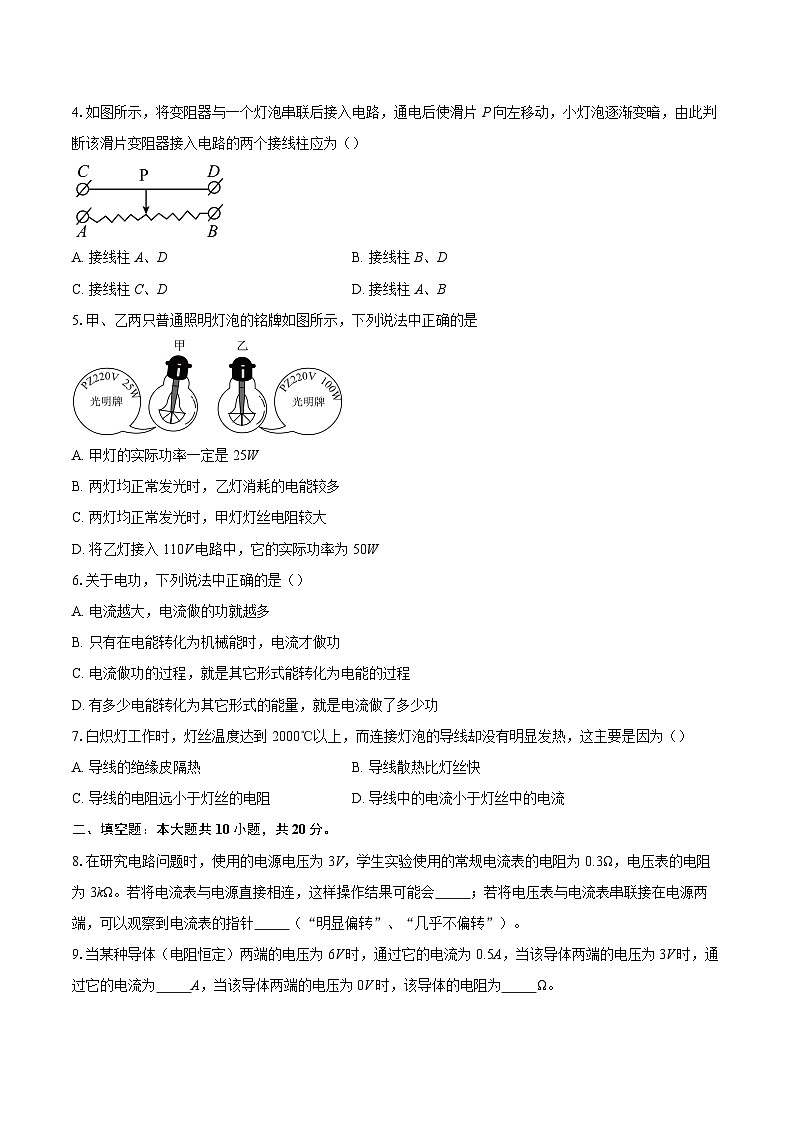

4.如图所示，将变阻器与一个灯泡串联后接入电路，通电后使滑片P向左移动，小灯泡逐渐变暗，由此判断该滑片变阻器接入电路的两个接线柱应为（）
A. 接线柱A、D B. 接线柱B、D
C. 接线柱C、D D. 接线柱A、B
5.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是
A. 甲灯的实际功率一定是25W
B. 两灯均正常发光时，乙灯消耗的电能较多
C. 两灯均正常发光时，甲灯灯丝电阻较大
D. 将乙灯接入110V电路中，它的实际功率为50W
6.关于电功，下列说法中正确的是（）
A. 电流越大，电流做的功就越多
B. 只有在电能转化为机械能时，电流才做功
C. 电流做功的过程，就是其它形式能转化为电能的过程
D. 有多少电能转化为其它形式的能量，就是电流做了多少功
7.白炽灯工作时，灯丝温度达到2000℃以上，而连接灯泡的导线却没有明显发热，这主要是因为（）
A. 导线的绝缘皮隔热B. 导线散热比灯丝快
C. 导线的电阻远小于灯丝的电阻D. 导线中的电流小于灯丝中的电流
二、填空题：本大题共10小题，共20分。
8.在研究电路问题时，使用的电源电压为3V，学生实验使用的常规电流表的电阻为0.3Ω，电压表的电阻为3kΩ。若将电流表与电源直接相连，这样操作结果可能会 ；若将电压表与电流表串联接在电源两端，可以观察到电流表的指针 （“明显偏转”、“几乎不偏转”）。
9.当某种导体（电阻恒定）两端的电压为6V时，通过它的电流为0.5A，当该导体两端的电压为3V时，通过它的电流为 A，当该导体两端的电压为0V时，该导体的电阻为 Ω。

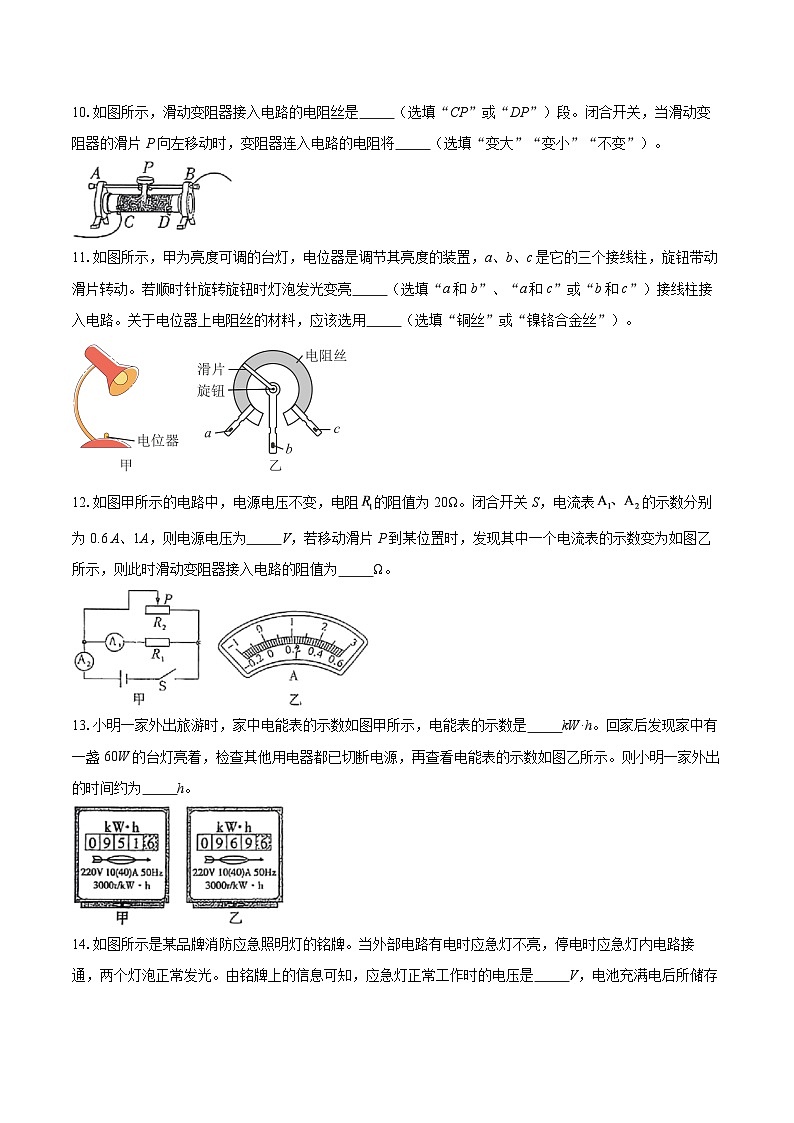

10.如图所示，滑动变阻器接入电路的电阻丝是 （选填“CP”或“DP”）段。闭合开关，当滑动变阻器的滑片P向左移动时，变阻器连入电路的电阻将 （选填“变大”“变小”“不变”）。
11.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
12.如图甲所示的电路中，电源电压不变，电阻的阻值为20Ω。闭合开关S，电流表的示数分别为0.6 A、1A，则电源电压为 V，若移动滑片P到某位置时，发现其中一个电流表的示数变为如图乙所示，则此时滑动变阻器接入电路的阻值为 Ω。
13.小明一家外出旅游时，家中电能表的示数如图甲所示，电能表的示数是 kW·h。回家后发现家中有一盏60W的台灯亮着，检查其他用电器都已切断电源，再查看电能表的示数如图乙所示。则小明一家外出的时间约为 h。
14.如图所示是某品牌消防应急照明灯的铭牌。当外部电路有电时应急灯不亮，停电时应急灯内电路接通，两个灯泡正常发光。由铭牌上的信息可知，应急灯正常工作时的电压是 V，电池充满电后所储存的电能是 J。
15.两只电阻，甲标有“10Ω 0.6 A”，乙标有“15Ω 0.3 A”，把它们串联接入电路，两端允许加的最高电压为 V，将它们并联时允许通过的最大总电流 A。
16.小明要用图甲两个装置来探究物质的吸热能力，A、B两瓶内分别装有质量相等的水和另一种液体，则要求R1 R2（选填“”），根据实验数据绘制的温度与时间的关系图像如图乙所示，由图可知，水和另一种液体的比热容之比是 。
17.如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1 A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V 0.3A”字样，其I-U图象如图乙所示。闭合开关S，移动滑片P的过程中，为保证电路安全，整个电路消耗的最大电功率为 W；滑动变阻器阻值的变化范围是 Ω。
三、实验探究题：本大题共3小题，共22分。
18.“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。
(1)实验中通过观察 比较电阻丝电阻的大小；
(2)实验中采用的研究方法是 和转换法；
(3)将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
(4)将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关；
(5)将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关；
(6)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡完成实验。
19.在如图所示的“探究电流与电压的关系”实验中（电源电压恒为3V，定值电阻的阻值恒为10Ω）
(1)连接电路时，开关应处于 状态。
(2)请根据图甲的电路图将图乙中的实物图连接完整。（导线不能交叉）
(3)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表的示数均为零，电压表的示数接近电源电压，原因是定值电阻R发生了 （选填“短路”“断路”）。
(4)表中是小明的实验记录，第一列的空缺部分应填 。请在图丙中建立坐标轴并制定标度，根据表中的实验数据在坐标轴中描点连线 。分析实验数据和图像，可初步得出的结论是 。
20.小明同学在“测量小灯泡电功率”的实验中，选用器材连接了如图甲所示的电路，其中电源电压恒为4.5V，小灯泡的额定电压为2.5V，电流表的量程为0～0.6A，电压表的量程为0～3V。
(1)闭合开关前，滑动变阻器的滑片需调至 （“A”“B”）端。
(2)所有元件均完好，正确连接电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表和电压表均有示数，但小灯泡不发光，原因可能是： 。
(3)小明完成了表中第1次实验后，接着要测量小灯泡的额定功率，他移动滑动变阻器的滑片P，直到电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率为 W。
(4)要完成上表中的数据测量，实验室有以下三种规格的滑动变阻器，小明应该选用 。
A．10Ω 2A B．15Ω 1A C．20Ω 0.5A D．50Ω 0.3A
(5)小明根据表中三次实验数据分别算出对应的阻值，取三次阻值的平均值作为小灯泡的电阻值，他的做法是 （选填“正确”“错误”）的，理由是 。
四、简答题：本大题共1小题，共10分。
21.在如图所示的并联电路中，闭合开关，灯泡的电功率为，灯泡的电功率为，并联电路的总功率为P，请证明：。
五、计算题：本大题共2小题，共20分。
22.电吹风是现代家庭中常用的电器。图中所示是某电吹风的电路原理图，R是电热丝，阻值为55Ω；M是带动风扇转动的电动机，电动机的功率是110W；电源电压为220V。
(1)分别写出电吹风吹出自然风和热风时，开关和关闭状态。
(2)当电吹风吹送自然风时，工作电流是多少？工作1min消耗的电能是多少。
(3)当电吹风吹送热风时，工作1min消耗的电能是多少。
23.随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02 A，滑动变阻器R的铭牌上标有“150 Ω 0.3 A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题．​​​​​​​
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100 Ω，此时电流表的读数为0.01 A，求电源电压．
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围．
（3）此电路能测量的最高环境温度为多少？
1.【答案】C
2.【答案】D
3.【答案】C
4.【答案】B
5.【答案】C
6.【答案】D
7.【答案】C
8.【答案】损坏电流表，也可能损坏电源或导线
几乎不偏转

9.【答案】0.25
12

10.【答案】CP
变小

11.【答案】b和c
镍铬合金丝

12.【答案】12
20

13.【答案】951.6
300

14.【答案】6

15.【答案】7.5
0.75

16.【答案】=

17.【答案】1.8
5～12

18.【答案】灯泡亮度
控制变量法
A、B
横截面积
长度
电流表

19.【答案】断开
​​​​​​​
断路
电压U/V
​​​​​​​
电阻一定时，通过导体的电流与导体两端的电压成正比

20.【答案】A
滑动变阻器接入电路中的阻值太大，流过灯泡的电流太小，导致灯泡实际功率太小
0.7
C
错误
灯丝电阻随温度变化而变化，求平均值无意义

21.【答案】如图所示，灯泡L1、L2并联，根据并联电路电压和电流特点可知，电源电压
干路中电流
由 可得，灯泡L1、L2的电功率分别为 ，
所以并联电路的总功率 ​​​​​​​

22.【答案】【详解】（1）吹自然风时，只有电动机M工作，此时需要闭合干路开关S1，断开控制电热丝R的支路开关S2；
吹热风时，电动机M和电热丝R同时工作，此时需要闭合干路开关S1和支路开关S2。
（2）当电吹风吹送自然风时，只有电动机M工作，根据公式 可得，工作电流为
根据公式 可得，消耗的电能为
（3）当电吹风吹送热风时，电动机M和电热丝R并联，同时工作，电热丝R的电功率为
此时电路的总功率为
根据公式 可得，消耗的电能为 ​​​​​​​

23.【答案】解：（1）由题图电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可知，温度为20℃时，热敏电阻阻值为400 Ω，
由可知，电源电压：U＝I(Rt+R)＝0.01 A×(400 Ω+100 Ω)＝5 V．
（2）由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200 Ω，电路最大电流为0.02 A，
由可知，电路最小电阻：，
滑动变阻器的最小阻值：R滑最小＝R最小-Rt＝250 Ω-200 Ω＝50 Ω，
滑动变阻器的变化范围：50～150 Ω．
（3）环境温度越高，热敏电阻阻值越小，电路电流最大为0.02 A时，
由可知，，
Rt小＝R总-R滑最大＝250 Ω-150 Ω＝100 Ω，
由图乙可知其工作的最高环境温度为50℃．
答：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，电源电压为5V；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器阻值的变化范围是50Ω～150Ω；
（3）其工作的最高环境温度为50℃．。 编号
材料
长度/m
横截面积/
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验序号
1
2
3
4
1.0
1.5
2.0
2.5
电流I/A
0.10
0.15
0.20
0.24
实验序号
电压U/V
电流I/A
电功率P/W
灯泡亮暗情况
1
1.4
0.20
0.28
较暗
2
2.5
正常发光
3
2.8
0.30
0.84
很亮
