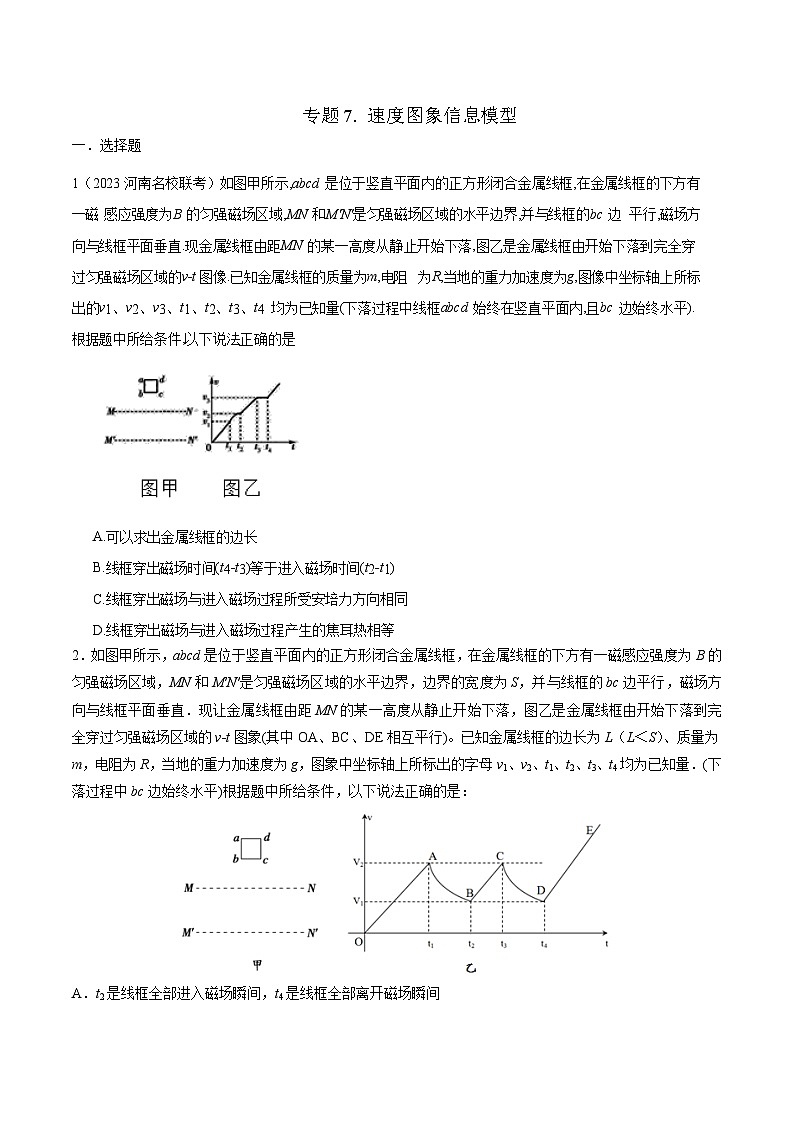

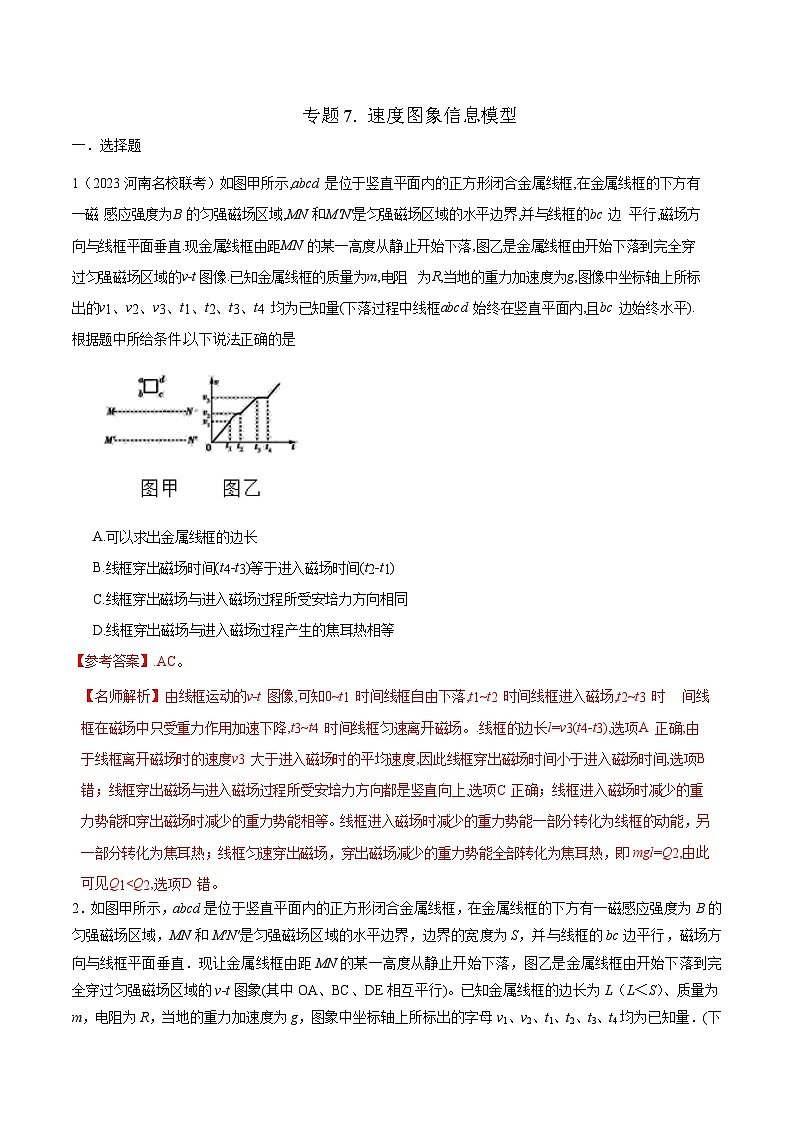

高考物理二轮复习《电磁感应》专题训练专题7 速度图象信息模型（2份，原卷版+解析版）

这是一份高考物理二轮复习《电磁感应》专题训练专题7 速度图象信息模型（2份，原卷版+解析版），文件包含高考物理二轮复习《电磁感应》专题训练专题7速度图象信息模型原卷版docx、高考物理二轮复习《电磁感应》专题训练专题7速度图象信息模型解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
1（2023河南名校联考）如图甲所示,abcd 是位于竖直平面内的正方形闭合金属线框,在金属线框的下方有一磁 感应强度为 B 的匀强磁场区域,MN 和 M'N'是匀强磁场区域的水平边界,并与线框的 bc 边 平行,磁场方向与线框平面垂直.现金属线框由距 MN 的某一高度从静止开始下落,图乙是金属线框由开始下落到完全穿过匀强磁场区域的 v-t 图像.已知金属线框的质量为 m,电阻 为 R,当地的重力加速度为 g,图像中坐标轴上所标出的 v1、v2、v3、t1、t2、t3、t4 均为已知量(下落过程中线框 abcd 始终在竖直平面内,且 bc 边始终水平).根据题中所给条件,以下说法正确的是
A.可以求出金属线框的边长
B.线框穿出磁场时间(t4-t3)等于进入磁场时间(t2-t1)
C.线框穿出磁场与进入磁场过程所受安培力方向相同
D.线框穿出磁场与进入磁场过程产生的焦耳热相等
【参考答案】.AC。
【名师解析】由线框运动的 v-t 图像,可知 0~t1 时间线框自由下落,t1~t2 时间线框进入磁场,t2~t3 时 间线框在磁场中只受重力作用加速下降,t3~t4 时间线框匀速离开磁场。.线框的边长 l=v3(t4-t3),选项 A 正确;由于线框离开磁场时的速度 v3 大于进入磁场时的平均速度,因此线框穿出磁场时间小于进入磁场时间,选项 B 错；线框穿出磁场与进入磁场过程所受安培力方向都是竖直向上,选项 C 正确；线框进入磁场时减少的重力势能和穿出磁场时减少的重力势能相等。线框进入磁场时减少的重力势能一部分转化为线框的动能，另一部分转化为焦耳热；线框匀速穿出磁场，穿出磁场减少的重力势能全部转化为焦耳热，即mgl=Q2,由此可见 Q1
