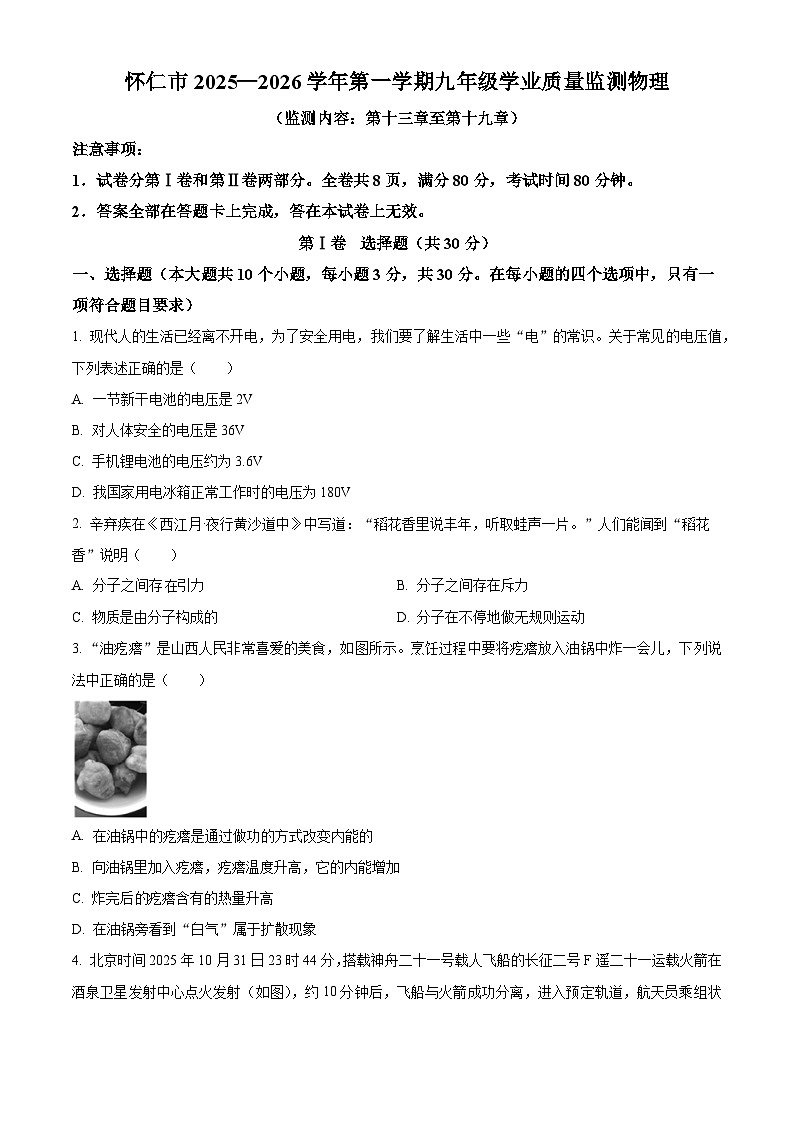

山西省怀仁市2025-2026学年九年级上学期2月期末物理试题（试卷+解析）

这是一份山西省怀仁市2025-2026学年九年级上学期2月期末物理试题（试卷+解析），共25页。试卷主要包含了试卷分第Ⅰ卷和第Ⅱ卷两部分等内容，欢迎下载使用。
注意事项：
1．试卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，满分80分，考试时间80分钟。
2．答案全部在答题卡上完成，答在本试卷上无效。
第Ⅰ卷 选择题（共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题的四个选项中，只有一项符合题目要求）
1. 现代人的生活已经离不开电，为了安全用电，我们要了解生活中一些“电”的常识。关于常见的电压值，下列表述正确的是（ ）
A. 一节新干电池的电压是2V
B. 对人体安全的电压是36V
C. 手机锂电池的电压约为3.6V
D. 我国家用电冰箱正常工作时的电压为180V
2. 辛弃疾在《西江月·夜行黄沙道中》中写道：“稻花香里说丰年，听取蛙声一片。”人们能闻到“稻花香”说明（ ）
A. 分子之间存引力B. 分子之间存在斥力
C. 物质是由分子构成的D. 分子在不停地做无规则运动
3. “油疙瘩”是山西人民非常喜爱的美食，如图所示。烹饪过程中要将疙瘩放入油锅中炸一会儿，下列说法中正确的是（ ）
A. 在油锅中的疙瘩是通过做功的方式改变内能的
B. 向油锅里加入疙瘩，疙瘩温度升高，它的内能增加
C. 炸完后疙瘩含有的热量升高
D. 在油锅旁看到“白气”属于扩散现象

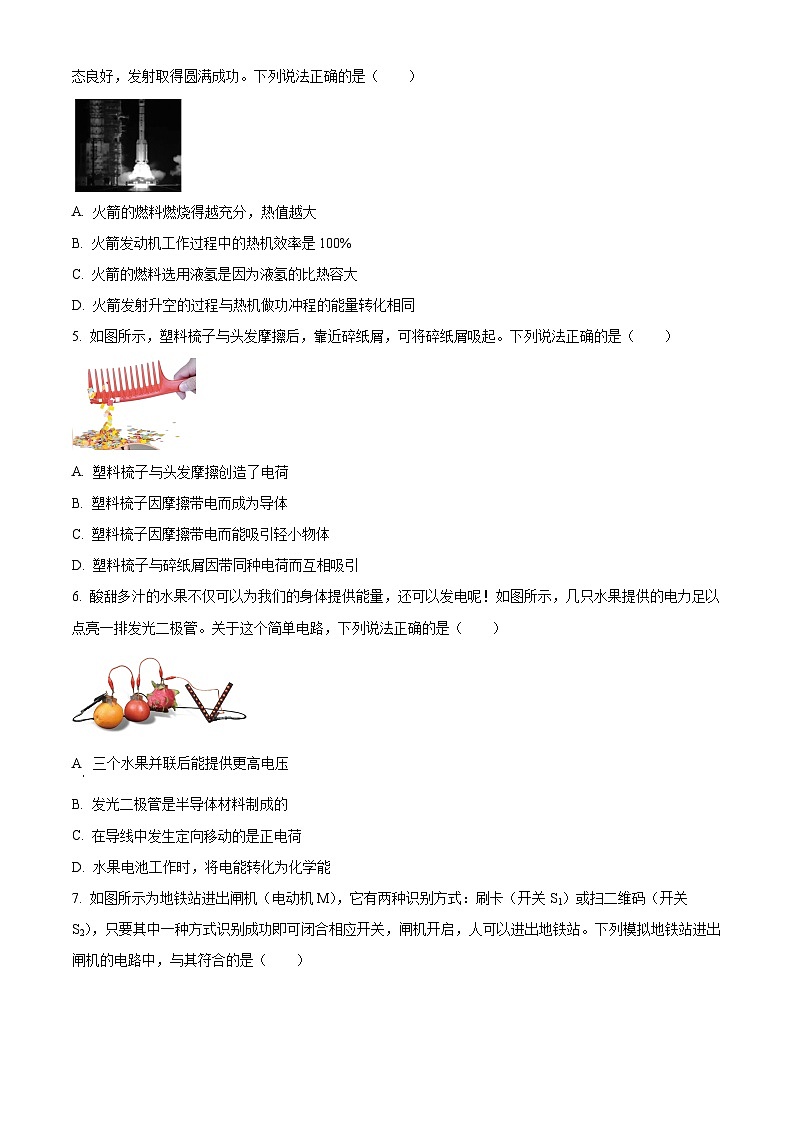

4. 北京时间2025年10月31日23时44分，搭载神舟二十一号载人飞船的长征二号F遥二十一运载火箭在酒泉卫星发射中心点火发射（如图），约10分钟后，飞船与火箭成功分离，进入预定轨道，航天员乘组状态良好，发射取得圆满成功。下列说法正确的是（ ）
A. 火箭的燃料燃烧得越充分，热值越大
B. 火箭发动机工作过程中的热机效率是100%
C. 火箭的燃料选用液氢是因为液氢的比热容大
D. 火箭发射升空的过程与热机做功冲程的能量转化相同
5. 如图所示，塑料梳子与头发摩擦后，靠近碎纸屑，可将碎纸屑吸起。下列说法正确的是（ ）
A. 塑料梳子与头发摩擦创造了电荷
B. 塑料梳子因摩擦带电而成为导体
C. 塑料梳子因摩擦带电而能吸引轻小物体
D. 塑料梳子与碎纸屑因带同种电荷而互相吸引
6. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管。关于这个简单电路，下列说法正确的是（ ）
A 三个水果并联后能提供更高电压
B. 发光二极管是半导体材料制成的
C. 在导线中发生定向移动的是正电荷
D. 水果电池工作时，将电能转化为化学能

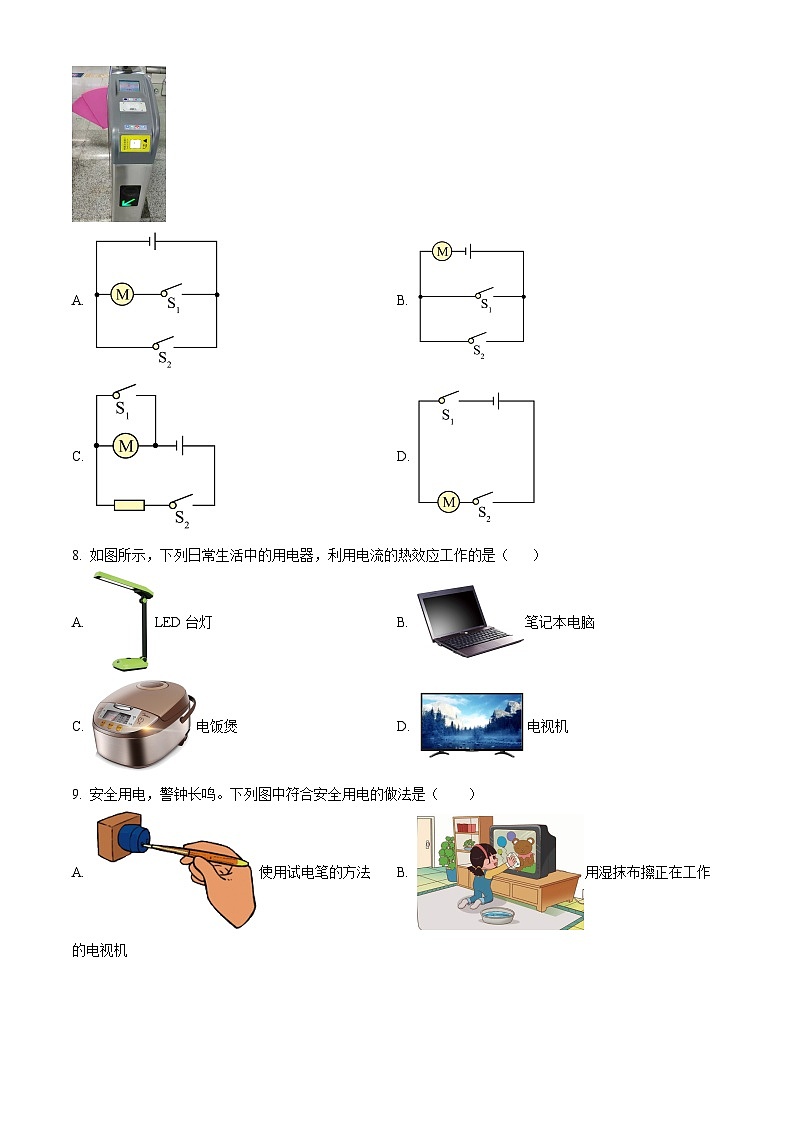

7. 如图所示为地铁站进出闸机（电动机M），它有两种识别方式：刷卡（开关S1）或扫二维码（开关S2），只要其中一种方式识别成功即可闭合相应开关，闸机开启，人可以进出地铁站。下列模拟地铁站进出闸机的电路中，与其符合的是（ ）
A. B.
C. D.
8. 如图所示，下列日常生活中的用电器，利用电流的热效应工作的是（ ）
A. LED台灯B. 笔记本电脑
C. 电饭煲D. 电视机
9. 安全用电，警钟长鸣。下列图中符合安全用电的做法是（ ）
A. 使用试电笔的方法B. 用湿抹布擦正在工作的电视机
C. 冰箱金属外壳接地D. 在电线上搭衣服
10. “道路千万条，安全第一条”，酒后不开车是必须遵守的交通法规。酒精测试仪可检测驾驶员是否酒后驾车，图甲是它的原理图，R是酒精气体传感器，其阻值大小跟酒精气体浓度的关系如图乙所示。R0是定值电阻，如果测试到的酒精气体浓度越大，那么（ ）
A. 酒精气体传感器的电阻越大B. 电流表示数越小
C. 电路的总功率越大D. 电压表与电流表示数的比值越小
第Ⅱ卷 非选择题（共50分）
二、实验探究题（本大题共5个小题，11小题5分，12小题8分，13小题4分，14小题3分，15小题4分，共24分）
11. 如图所示的实验装置，探究水和食用油的吸热情况，两烧杯和电加热器的规格均相同。
（1）实验前，两只烧杯中应分别装入质量___________（选填“相同”或“不相同”）的水和食用油，需要用到的测量工具是秒表和___________。
（2）实验时，通过___________（选填“加热时间长短”或“液体升高的温度”）来反映物质吸收热量的多少。
（3）记录水和食用油的初温，开始实验，每隔1min记录一次数据，填在表格中，分析实验数据可知，要想使水和食用油的最终温度相同，需要给___________加热更长时间，表明___________的吸热能力更强。（两空均选填“水”或“食用油”）
12. 小组同学做“测量小灯泡电阻”的实验。电路连接如图甲所示，电源电压恒为3V，小灯泡L标有“2.5V”字样，滑动变阻器标有“10，0.5A”的字样。
（1）请用笔画线代替导线，将图甲实物电路连接完整。要求：滑动变阻器的滑片向左移动时，小灯泡变亮。
（2）连接好电路后，闭合开关，发现小灯泡不亮。如果是灯丝断了，此时电流表___________示数，电压表___________示数。（两空均选填“有”或“无”）
（3）排除故障后，闭合开关，移动滑片。当电压表的示数为2.4V时，应该向___________（选填“左”或“右”）移动滑片才能测得小灯泡正常工作时的电阻。小灯泡正常工作时，电流表的示数如图乙所示，为___________A，则小灯泡正常工作时的电阻为___________（保留一位小数）。
（4）小组同学还想测量未知电阻的阻值，设计的电路图如图丙所示（滑动变阻器的最大阻值为，电源电压未知且不变）。请将下列实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为；
②闭合开关S，将滑动变阻器的滑片P移到___________端，记录电流表的示数为；
③写出待测电阻的表达式：___________。（用已知量和测量量的符号表示）
13. 小仁将如图所示实验装置接入电路探究“电流通过导体产生热量的多少跟什么因素有关”。
（1）实验中，通过观察U形管左右两侧液面的___________比较出瓶内电阻丝产生热量的多少。
（2）图甲探究的是电流通过导体产生的热量与___________的关系。
（3）图乙探究的是电流通过导体产生的热量与___________的关系，图乙中___________（选填“左”或“右”）侧产生的热量多。
14. 在跨学科实践课上，兴趣小组的同学们开展了“探究盐水的导电性能与哪些因素有关”的学习活动。下面是该小组同学们的实践过程；
【项目分析】
a、盐水的导电性能与盐水的浓度有关；
b、盐水的导电性能与盐水的液柱长度有关。
【项目实施】
利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材组装成如图所示的电路进行实验；
（1）实验中是通过小灯泡的亮度来比较盐水的导电性能的；
（2）兴趣小组同学们进行了多次实验并将数据记录在表格中；
①比较表中___________三组数据可知，盐水的导电性能与盐水的浓度有关；
②比较表中4、5、6三组数据可知，盐水浓度相同时，盐水的液柱长度越长，盐水导电性能越___________。
【项目拓展】
（3）结合以上探究信息，请你再提出一个可探究的科学问题：___________。
15. 热爱小制作的小明买来零件制作太阳能电动玩具船，如图所示。小明连接太阳能电池板时发现太阳能电池板背面有两根导线，但是不能确定哪根连接的是正极，请你帮他设计一个可操作的实验方案判断哪根导线连接的是正极。
三、综合应用题（本大题共6个小题，16、17小题各4分，18小题2分，19小题4分，20、21小题各6分，共26分）
16. 小星在成长笔记中记录了如下错题，请你帮他找出错误之处、分析错因并写出正确解答过程。
17. 阅读短文，回答问题。
混合动力汽车
为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶，当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
（1）混合动力汽车正常速度行驶过程时，蓄电池相当于______（选填“用电器”或“电源”）；
（2）如图乙所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为______，转向横杆相当于电路中的______；
（3）在该混合动力汽车上装有一种定时音乐播放器其原理如图丙所示。当闭合开关S，“定时开关”处于断开状态时，播放器______（选填“会”或“不会”）播放音乐。
18. 如图所示是家庭电路的一部分，开关控制电灯。请用笔画线代替导线，将电路补充完整。
19. 全国消防日是每年的11月9日。在电话号码中，“119”是火灾报警电话，如图是社区张贴的一张宣传海报，请你从物理学的角度向小区居民解释这样做的危害。
温馨提示：第20、21小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
20. 周末，小苏全家一起外出露营，妈妈用卡式炉为大家烧水泡茶。如图所示为某品牌卡式炉，采用丁烷气体作为燃料。水壶中装入2.5kg初温为20℃的水，用卡式炉加热至100℃，消耗了25g丁烷气体。已知水的比热容为，丁烷的热值为4.8×107J/kg。求：
（1）水吸收的热量为多少焦?
（2）25g丁烷气体完全燃烧放出的热量为多少焦?
（3）卡式炉的加热效率为多少?
21. 在项目式学习中，某校举行了“家电维修小达人”活动。小明想把如图甲所示的有故障的家用加热桌垫修好，给爸爸在寒冷的冬天办公提供温暖。查看说明书得知：其内部电路如图乙所示，高温挡功率为88W，低温挡功率为22W。请你帮助他解决下列问题：
（1）桌垫若以高温挡正常工作10min，消耗的电能是多少？
（2）经过检查发现高温挡电阻烧坏，需要购买一个多大的电阻替换原发热电阻？
（3）小明想在不增加器材的情况下，将桌垫改成一个有高、中、低三个挡位的加热桌垫，请你帮他在图丙虚线框内设计出电路图。加热时间/min
0
1
2
3
4
5
6
水的温度/℃
20
24
29
35
40
45
50
食用油的温度/℃
20
28
34
45
54
64
75
实验次数
1
2
3
4
5
6
盐水浓度/%
5
10
15
15
15
15
盐水的液柱长度/cm
10
10
10
15
25
35
小灯泡亮度
逐渐变亮
逐渐变暗
错题记录
错误改正
小明看到外面的高压电线比自家的电线要粗很多，于是找来两根长度相同、横截面积不同的镍铬合金线组装在一起，探究影响电流大小的因素。如图所示，AB段和BC段的电流与电阻关系分别是什么？
解：因为串联电路中，电流处处相等，所以；因为两根电线长度相同，所以电阻。
错误之处：____________
错因分析：____________
正确解答及思路：____________
怀仁市2025—2026学年第一学期九年级学业质量监测物理
（监测内容：第十三章至第十九章）
注意事项：
1．试卷分第Ⅰ卷和第Ⅱ卷两部分。全卷共8页，满分80分，考试时间80分钟。
2．答案全部在答题卡上完成，答在本试卷上无效。
第Ⅰ卷 选择题（共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题的四个选项中，只有一项符合题目要求）
1. 现代人的生活已经离不开电，为了安全用电，我们要了解生活中一些“电”的常识。关于常见的电压值，下列表述正确的是（ ）
A. 一节新干电池的电压是2V
B. 对人体安全的电压是36V
C. 手机锂电池的电压约为3.6V
D. 我国家用电冰箱正常工作时的电压为180V
【答案】C
【解析】
【详解】A．一节新干电池电压是1.5V，故A错误；
B．对人体安全的电压是不高于36V，故B错误；
C．手机里的锂电池，常见的电压就是3.6V或3.7V，和日常使用的手机电池实际情况一致，故C正确；
D．我国家庭电路的标准电压是220V，电冰箱是家用电器，正常工作时的电压就是220V，不是180V，故D错误。
故选C。
2. 辛弃疾在《西江月·夜行黄沙道中》中写道：“稻花香里说丰年，听取蛙声一片。”人们能闻到“稻花香”说明（ ）
A. 分子之间存在引力B. 分子之间存在斥力
C. 物质是由分子构成的D. 分子在不停地做无规则运动
【答案】D
【解析】
【详解】闻到“稻花香”是扩散现象，说明分子在不停地做无规则运动。故D符合题意，ABC不符合题意。
故选D。
3. “油疙瘩”是山西人民非常喜爱美食，如图所示。烹饪过程中要将疙瘩放入油锅中炸一会儿，下列说法中正确的是（ ）
A. 在油锅中的疙瘩是通过做功的方式改变内能的
B. 向油锅里加入疙瘩，疙瘩温度升高，它的内能增加
C. 炸完后的疙瘩含有的热量升高
D. 在油锅旁看到“白气”属于扩散现象
【答案】B
【解析】
【详解】A．改变物体内能的方式有热传递和做功，油锅中的疙瘩是通过热传递方式增加了食物的内能，故A错误；
B．向油锅里加入疙瘩，疙瘩吸收热量，温度升高，内能增加，故B正确；
C．热量是一个过程量，不能说“具有”、“含有”，故C错误；
D．看到“白气”弥散是水蒸气液化的小水滴，不属于分子热运动，故D错误。
故选B。
4. 北京时间2025年10月31日23时44分，搭载神舟二十一号载人飞船的长征二号F遥二十一运载火箭在酒泉卫星发射中心点火发射（如图），约10分钟后，飞船与火箭成功分离，进入预定轨道，航天员乘组状态良好，发射取得圆满成功。下列说法正确的是（ ）
A. 火箭的燃料燃烧得越充分，热值越大
B. 火箭发动机工作过程中的热机效率是100%
C. 火箭的燃料选用液氢是因为液氢的比热容大
D. 火箭发射升空过程与热机做功冲程的能量转化相同
【答案】D
【解析】
【详解】A．热值是燃料的一种特性，只取决于燃料的种类，与质量和燃烧情况等无关，故A错误；
B．额外功不可避免，所以火箭发动机工作过程中的热机效率小于100%，故B错误；
C．火箭的燃料选用液氢是因为液氢的热值大，故C错误；
D．火箭属于热机，火箭发动机工作时将内能转化为机械能，能量转化形式与热机做功冲程相同，故D正确。
故选D。
5. 如图所示，塑料梳子与头发摩擦后，靠近碎纸屑，可将碎纸屑吸起。下列说法正确的是（ ）
A. 塑料梳子与头发摩擦创造了电荷
B. 塑料梳子因摩擦带电而成为导体
C. 塑料梳子因摩擦带电而能吸引轻小物体
D. 塑料梳子与碎纸屑因带同种电荷而互相吸引
【答案】C
【解析】
【详解】A．塑料梳子与头发摩擦电子发生了转移，头发和梳子带异种电荷，故A错误；
B．塑料是绝缘体，不是导体，绝缘体可以带电，但是不容易导电，故B错误；
C．塑料梳子与头发因摩擦而带电，带电体可以吸引轻小物体，故C正确；
D．同种电荷互相排斥，异种电荷互相吸引，带电的塑料梳子吸引碎纸屑是因为带电体可以吸引轻小物体，故D错误。
故选C。
6. 酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管。关于这个简单电路，下列说法正确的是（ ）
A. 三个水果并联后能提供更高电压
B. 发光二极管是半导体材料制成的
C. 在导线中发生定向移动的是正电荷
D. 水果电池工作时，将电能转化为化学能
【答案】B
【解析】
【详解】A．将多个水果电池串联起来，得到的电压是每个水果电池的电压之和，可以提高电压，三个水果并联后不能提供更高的电压，故A错误；
B．发光二极管具有单向导电性，是由半导体材料制成的，故B正确；
C．导线是金属制作的，金属中发生定向移动的是自由电子，故C错误；
D．水果电池储存的是化学能，工作时将化学能转化为电能，故D错误。
故选B。
7. 如图所示为地铁站进出闸机（电动机M），它有两种识别方式：刷卡（开关S1）或扫二维码（开关S2），只要其中一种方式识别成功即可闭合相应开关，闸机开启，人可以进出地铁站。下列模拟地铁站进出闸机的电路中，与其符合的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】根据题意可知，刷卡（开关S1）或扫二维码（开关S2），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，由此可知，两个开关应并联后再与电动机串联在电源上，故B符合题意，ACD不符合题意。
故选B。
8. 如图所示，下列日常生活中的用电器，利用电流的热效应工作的是（ ）
A. LED台灯B. 笔记本电脑
C. 电饭煲D. 电视机
【答案】C
【解析】
【详解】利用电流的热效应工作的用电器将电能转化为内能。
A．LED台灯将电能转化为内能与光能，故A不符合题意；
BD．笔记本电脑、电视机将内能转化为内能、光能、机械能，故BD不符合题意；
C．电饭煲将电能转化为内能，故C符合题意。
故选C。
9. 安全用电，警钟长鸣。下列图中符合安全用电的做法是（ ）
A. 使用试电笔的方法B. 用湿抹布擦正在工作的电视机
C. 冰箱金属外壳接地D. 在电线上搭衣服
【答案】C
【解析】
【详解】A．图中手没有接触笔尾金属体，不能能够区分火线和零线，使用方法是错误的，故A不符合题意；
B．生活中的水是导体，用用湿布擦拭正在工作的电视机易造成触电，故B不符合题意；
C．电冰箱金属外壳的用电设备必须使用三孔插座，让金属外壳接地，这样做的目的是防止发生触电事故，故C符合题意；
D．生活中的水是导体，在电线上晾晒湿衣服，会发生触电事故，故D不符合题意。
故选C。
10. “道路千万条，安全第一条”，酒后不开车是必须遵守的交通法规。酒精测试仪可检测驾驶员是否酒后驾车，图甲是它的原理图，R是酒精气体传感器，其阻值大小跟酒精气体浓度的关系如图乙所示。R0是定值电阻，如果测试到的酒精气体浓度越大，那么（ ）
A. 酒精气体传感器的电阻越大B. 电流表示数越小
C. 电路的总功率越大D. 电压表与电流表示数的比值越小
【答案】C
【解析】
【详解】由甲图可知，两电阻串联，电压表测量R0两端的电压，电流表测串联电路中的电流。由图乙可知，酒精气体浓度越大，传感器R的电阻越小；
AB．如果测试到的酒精气体浓度越大，酒精气体传感器R的电阻越小，串联电路的总电阻越小，根据欧姆定律可知，电路中的电流越大；根据U=IR可知，定值电阻两端的电压越大，电压表示数越大，故AB不符合题意；
C．电源电压不变，电路中的电流越大，由P=UI可知，电路的总功率越大，故C符合题意；
D．电压表与电流表示数的比值等于定值电阻R0的阻值，则电压表与电流表示数的比值不变，故D不符合题意。
故选C。
第Ⅱ卷 非选择题（共50分）
二、实验探究题（本大题共5个小题，11小题5分，12小题8分，13小题4分，14小题3分，15小题4分，共24分）
11. 如图所示的实验装置，探究水和食用油的吸热情况，两烧杯和电加热器的规格均相同。
（1）实验前，两只烧杯中应分别装入质量___________（选填“相同”或“不相同”）的水和食用油，需要用到的测量工具是秒表和___________。
（2）实验时，通过___________（选填“加热时间长短”或“液体升高的温度”）来反映物质吸收热量的多少。
（3）记录水和食用油的初温，开始实验，每隔1min记录一次数据，填在表格中，分析实验数据可知，要想使水和食用油的最终温度相同，需要给___________加热更长时间，表明___________的吸热能力更强。（两空均选填“水”或“食用油”）
【答案】（1） ①. 相同 ②. 天平
（2）加热时间长短 （3） ①. 水 ②. 水
【解析】
【小问1详解】
[1][2]根据比较吸热能力的方法，要控制不同物质的质量相同，故在两只烧杯中应分别装入质量相等的水和食用油，需要用天平测量质量，用秒表测量时间。
【小问2详解】
为了便于比较，实验中要求两烧杯中放入规格相同的电加热器，目的是使水和食用油在相同时间内吸收的热量相等，从而通过比较加热时间长短来反映吸收热量的多少。
【小问3详解】
[1][2]分析表中数据可知，加热相同时间，水升温慢，若要使水和食用油升高到相同的温度，则需要给水加热更长的时间，由转换法，此时水吸收的热量大于食用油吸收的热量，说明水的吸热能力更强。
12. 小组同学做“测量小灯泡电阻”的实验。电路连接如图甲所示，电源电压恒为3V，小灯泡L标有“2.5V”字样，滑动变阻器标有“10，0.5A”的字样。
（1）请用笔画线代替导线，将图甲实物电路连接完整。要求：滑动变阻器的滑片向左移动时，小灯泡变亮。
（2）连接好电路后，闭合开关，发现小灯泡不亮。如果是灯丝断了，此时电流表___________示数，电压表___________示数。（两空均选填“有”或“无”）
（3）排除故障后，闭合开关，移动滑片。当电压表的示数为2.4V时，应该向___________（选填“左”或“右”）移动滑片才能测得小灯泡正常工作时的电阻。小灯泡正常工作时，电流表的示数如图乙所示，为___________A，则小灯泡正常工作时的电阻为___________（保留一位小数）。
（4）小组同学还想测量未知电阻的阻值，设计的电路图如图丙所示（滑动变阻器的最大阻值为，电源电压未知且不变）。请将下列实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为；
②闭合开关S，将滑动变阻器的滑片P移到___________端，记录电流表的示数为；
③写出待测电阻的表达式：___________。（用已知量和测量量的符号表示）
【答案】（1） （2） ①. 无 ②. 有
（3） ①. 左 ②. 0.28 ③. 8.9
（4） ①. b ②.
【解析】
【小问1详解】
电源电压由两节干电池提供，电压表选择小量程与灯泡并联。滑动变阻器一上一下接入电路，且向左移动时，小灯泡变亮，则滑动变阻器接入电路中的电阻变小，则滑动变阻器应选择左下的接线柱，如下图所示：
【小问2详解】
闭合开关，发现小灯泡不亮。如果是灯丝断了，电路处于断路，没有电流，此时电流表无示数，而电压表与电源正负极相通，故电压表有示数。
【小问3详解】
当电压表的示数为2.4V时，小于额定电压，需要减小滑动变阻器的电压，根据串联分压规律，应该向左移动滑片才能测得小灯泡正常工作时的电阻。小灯泡正常工作时，电流表的示数如图乙所示，为0.28A，则小灯泡正常工作时的电阻为
【小问4详解】
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为I1；根据欧姆定律知电源电压
②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表的示数为I2；根据欧姆定律知电源电压
③由于电源电压不变，则
待测电阻的表达式
13. 小仁将如图所示的实验装置接入电路探究“电流通过导体产生热量的多少跟什么因素有关”。
（1）实验中，通过观察U形管左右两侧液面的___________比较出瓶内电阻丝产生热量的多少。
（2）图甲探究的是电流通过导体产生的热量与___________的关系。
（3）图乙探究的是电流通过导体产生的热量与___________的关系，图乙中___________（选填“左”或“右”）侧产生的热量多。
【答案】（1）高度差 （2）电阻
（3） ①. 电流 ②. 左
【解析】
【小问1详解】
该实验在探究时用了转换法，因为电阻丝产生的热量无法直接观察，所以用U形管液面的高度差来反映热量的多少，液面高度差越大，说明产生的热量越多。
【小问2详解】
在图甲中，两个电阻丝和是串联的，因为电流I和通电时间t相同，只有电阻R不同，符合控制变量法的要求，所以探究的是热量与电阻的关系。
【小问3详解】
[1]在图乙中，右侧的电阻丝与一个电阻并联后，再与左侧的串联。因为左侧的电流大于右侧的电流（并联电路分流），且= 、通电时间t相同，所以探究的是热量与电流的关系。
[2]根据焦耳定律可知，当R和t相同时，通过电阻的电流越大，其产生的热量越多，因此左侧产生的热量多。
14. 在跨学科实践课上，兴趣小组的同学们开展了“探究盐水的导电性能与哪些因素有关”的学习活动。下面是该小组同学们的实践过程；
【项目分析】
a、盐水的导电性能与盐水的浓度有关；
b、盐水的导电性能与盐水的液柱长度有关。
【项目实施】
利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材组装成如图所示的电路进行实验；
（1）实验中是通过小灯泡的亮度来比较盐水的导电性能的；
（2）兴趣小组的同学们进行了多次实验并将数据记录在表格中；
①比较表中___________三组数据可知，盐水的导电性能与盐水的浓度有关；
②比较表中4、5、6三组数据可知，盐水浓度相同时，盐水的液柱长度越长，盐水导电性能越___________。
【项目拓展】
（3）结合以上探究信息，请你再提出一个可探究的科学问题：___________。
【答案】 ①. 1、2、3 ②. 弱 ③. 盐水的导电性能与盐水的横截面积有关吗
【解析】
【详解】[1] 要得出盐水的导电性能与盐水的浓度有关的结论，需要改变盐水的浓度，控制盐水的液柱长度相同，故需要选择比较表中1、2、3三组数据。
[2]比较表中4、5、6三组数据可知，盐水浓度相同时，盐水的液柱长度越长，小灯泡的亮度逐渐变暗，说明盐水的导电性能越弱。
[3]该实验还可以改变盐水的横截面积，故结合以上探究信息，可提出一个可探究的科学问题：盐水的导电性能与盐水的横截面积有关吗？
15. 热爱小制作的小明买来零件制作太阳能电动玩具船，如图所示。小明连接太阳能电池板时发现太阳能电池板背面有两根导线，但是不能确定哪根连接的是正极，请你帮他设计一个可操作的实验方案判断哪根导线连接的是正极。
【答案】见解析
【解析】
【详解】[1]判断电池板正负极，首先一定要有电池板，开关，导线这些连接电路的必备器材，为了判断正负极可以用电压表或电流表和一个定值电阻（定值电阻起保护电路的作用），通过指针的偏转方向来判断正负极，也可以用发光二极管，利用其单向导电性来判断，因此需要的实验器材有电池板、电流表、定值电阻、开关、导线。
[2]实验步骤：将电池板、电流表、定值电阻开关用导线串联。连接电路时，开关要断开，然后闭合开关，因不知具体电流大小，所以要采用“试触”法观察电流表指针的偏转情况。
[3] 若电流表向右偏转，说明电流从电流表的正接线柱流入负接线柱流出，则与正接线柱相连的为电源正极，反之，为负极。
三、综合应用题（本大题共6个小题，16、17小题各4分，18小题2分，19小题4分，20、21小题各6分，共26分）
16. 小星在成长笔记中记录了如下错题，请你帮他找出错误之处、分析错因并写出正确解答过程。
【答案】 ①. ②. 认为电阻只由长度决定，忽略了横截面积的影响 ③. 见解析
【解析】
【详解】[1][2][3]导体的电阻大小与其材料、长度和横截面积有关。在材料、长度相同的条件下，横截面积越小，电阻越大，因此；错误之处是：，错误的原因是：认为电阻只由长度决定，忽略了横截面积的影响。
17. 阅读短文，回答问题。
混合动力汽车
为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶，当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
（1）混合动力汽车正常速度行驶过程时，蓄电池相当于______（选填“用电器”或“电源”）；
（2）如图乙所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为______，转向横杆相当于电路中的______；
（3）在该混合动力汽车上装有一种定时音乐播放器其原理如图丙所示。当闭合开关S，“定时开关”处于断开状态时，播放器______（选填“会”或“不会”）播放音乐。
【答案】（1）
电源 （2） ①.
并联 ②.
开关 （3）
会
【解析】
【小问1详解】
根据题干信息“汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶”，可知在正常速度行驶（电动模式）时，蓄电池提供电能，将化学能转化为电能对外供电，因此在电路中相当于电源。
【小问2详解】
[1][2]根据题意“如果其中一个损坏时，另一个仍能正常工作”可知，两个转向灯能够独立工作，互不影响，说明二者的连接方式为并联；转向横杆能够控制灯泡是否工作，相当于电路中的开关。
【小问3详解】
当“定时开关”处于闭合状态时，会将播放器短路，播放器不工作，但当“定时开关”处于断开状态时，播放器与指示灯串联，有电流流过播放器，播放器会播放音乐
18. 如图所示是家庭电路的一部分，开关控制电灯。请用笔画线代替导线，将电路补充完整。
【答案】
【解析】
【详解】灯泡接法，火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。三孔插座的接法，上孔接地线，左孔接零线，右孔接火线，如图所示
19. 全国消防日是每年的11月9日。在电话号码中，“119”是火灾报警电话，如图是社区张贴的一张宣传海报，请你从物理学的角度向小区居民解释这样做的危害。
【答案】见解析
【解析】
【详解】插座上的多个用电器是并联接入的，电源电压不变，当同时使用的用电器总功率过大时，根据可知，干路电流变大；在电线电阻和通电时间一定的情况下，根据焦耳定律可知，电流通过干路电线产生的热量很多，使电线的温度急剧升高，容易引发火灾。
温馨提示：第20、21小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
20. 周末，小苏全家一起外出露营，妈妈用卡式炉为大家烧水泡茶。如图所示为某品牌卡式炉，采用丁烷气体作为燃料。水壶中装入2.5kg初温为20℃的水，用卡式炉加热至100℃，消耗了25g丁烷气体。已知水的比热容为，丁烷的热值为4.8×107J/kg。求：
（1）水吸收的热量为多少焦?
（2）25g丁烷气体完全燃烧放出的热量为多少焦?
（3）卡式炉的加热效率为多少?
【答案】（1）8.4×105J
（2）1.2×106J
（3）70%
【解析】
【小问1详解】
水吸收的热量为
【小问2详解】
25g丁烷气体完全燃烧放出的热量为
【小问3详解】
卡式炉的加热效率为
21. 在项目式学习中，某校举行了“家电维修小达人”活动。小明想把如图甲所示的有故障的家用加热桌垫修好，给爸爸在寒冷的冬天办公提供温暖。查看说明书得知：其内部电路如图乙所示，高温挡功率为88W，低温挡功率为22W。请你帮助他解决下列问题：
（1）桌垫若以高温挡正常工作10min，消耗的电能是多少？
（2）经过检查发现高温挡电阻烧坏，需要购买一个多大的电阻替换原发热电阻？
（3）小明想在不增加器材的情况下，将桌垫改成一个有高、中、低三个挡位的加热桌垫，请你帮他在图丙虚线框内设计出电路图。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
桌垫若以高温挡正常工作10min，消耗的电能
小问2详解】
当开关S1、S2都闭合时，电路中只有R1工作，此时电阻较小，电路电功率较大，为高温挡，则电阻丝R1的阻值
【小问3详解】
由可知，R1、R2的串联总电阻
根据串联电路的电阻特点可知，R2的阻值
因为电路中有两个阻值不同的电阻和两个开关，设计成并联电路，可以单独闭合一个开关，也能同时闭合两个开关，电路图如图所示：
由并联电路电阻的规律可知，改装后的电路中
由可知，电路中只有R1工作为中温挡，开关S1闭合，S2断开时为中温挡。加热时间/min
0
1
2
3
4
5
6
水的温度/℃
20
24
29
35
40
45
50
食用油的温度/℃
20
28
34
45
54
64
75
实验次数
1
2
3
4
5
6
盐水浓度/%
5
10
15
15
15
15
盐水的液柱长度/cm
10
10
10
15
25
35
小灯泡亮度
逐渐变亮
逐渐变暗
错题记录
错误改正
小明看到外面的高压电线比自家的电线要粗很多，于是找来两根长度相同、横截面积不同的镍铬合金线组装在一起，探究影响电流大小的因素。如图所示，AB段和BC段的电流与电阻关系分别是什么？
解：因为串联电路中，电流处处相等，所以；因为两根电线长度相同，所以电阻。
错误之处：____________
错因分析：____________
正确解答及思路：____________
