江西省赣州市赣县区2025-2026学年九年级上学期期末考试物理试题（试卷+解析）

这是一份江西省赣州市赣县区2025-2026学年九年级上学期期末考试物理试题（试卷+解析），共25页。试卷主要包含了填空题，选择题，计算题，实验探究题等内容，欢迎下载使用。

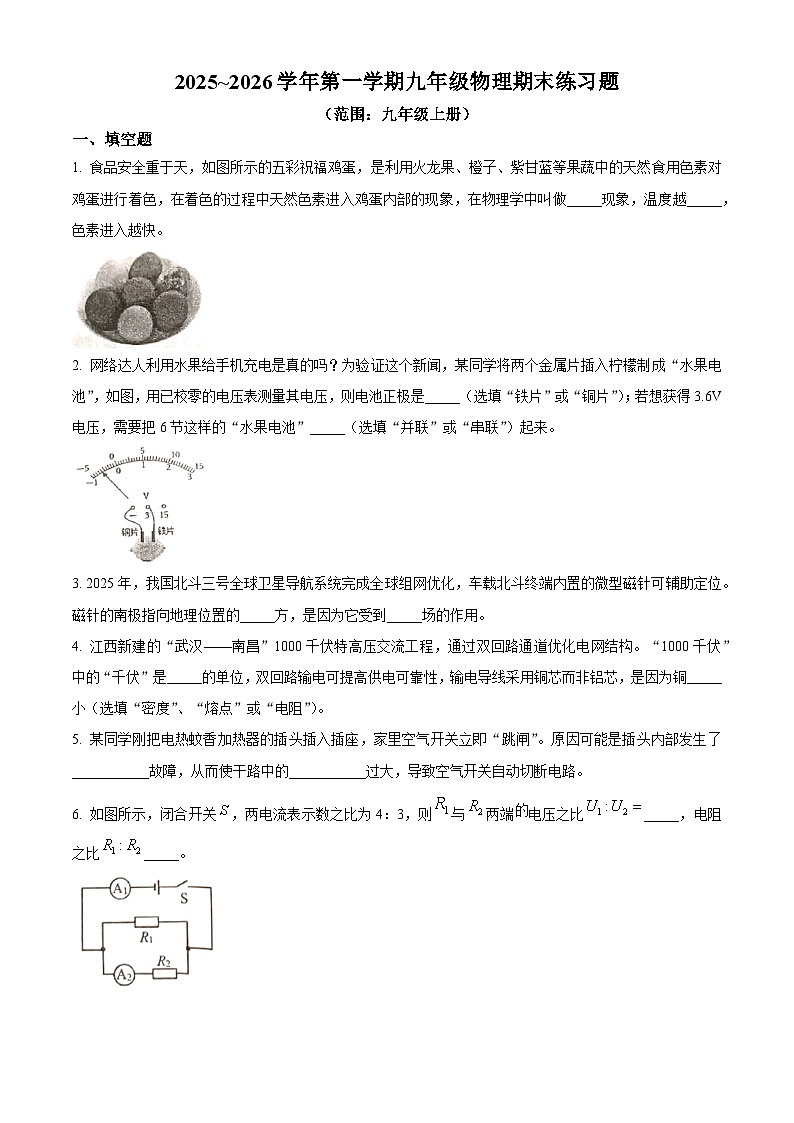

一、填空题
1. 食品安全重于天，如图所示的五彩祝福鸡蛋，是利用火龙果、橙子、紫甘蓝等果蔬中的天然食用色素对鸡蛋进行着色，在着色的过程中天然色素进入鸡蛋内部的现象，在物理学中叫做_____现象，温度越_____，色素进入越快。
2. 网络达人利用水果给手机充电是真的吗？为验证这个新闻，某同学将两个金属片插入柠檬制成“水果电池”，如图，用已校零的电压表测量其电压，则电池正极是_____（选填“铁片”或“铜片”）；若想获得3.6V电压，需要把6节这样的“水果电池”_____（选填“并联”或“串联”）起来。
3. 2025年，我国北斗三号全球卫星导航系统完成全球组网优化，车载北斗终端内置的微型磁针可辅助定位。磁针的南极指向地理位置的_____方，是因为它受到_____场的作用。
4. 江西新建的“武汉——南昌”1000千伏特高压交流工程，通过双回路通道优化电网结构。“1000千伏”中的“千伏”是_____的单位，双回路输电可提高供电可靠性，输电导线采用铜芯而非铝芯，是因为铜_____小（选填“密度”、“熔点”或“电阻”）。
5. 某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了___________故障，从而使干路中的___________过大，导致空气开关自动切断电路。
6. 如图所示，闭合开关，两电流表示数之比为4：3，则与两端电压之比_____，电阻之比_____。

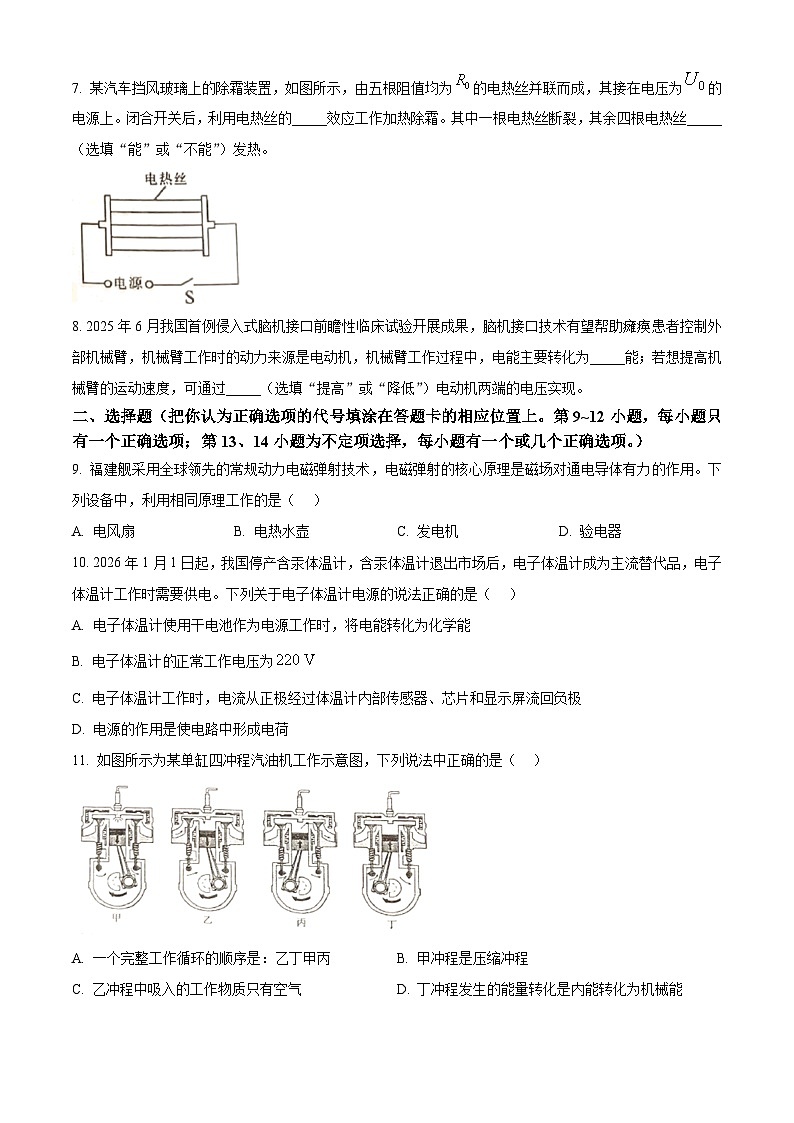

7. 某汽车挡风玻璃上的除霜装置，如图所示，由五根阻值均为的电热丝并联而成，其接在电压为的电源上。闭合开关后，利用电热丝的_____效应工作加热除霜。其中一根电热丝断裂，其余四根电热丝_____（选填“能”或“不能”）发热。
8. 2025年6月我国首例侵入式脑机接口前瞻性临床试验开展成果，脑机接口技术有望帮助瘫痪患者控制外部机械臂，机械臂工作时的动力来源是电动机，机械臂工作过程中，电能主要转化为_____能；若想提高机械臂的运动速度，可通过_____（选填“提高”或“降低”）电动机两端的电压实现。
二、选择题（把你认为正确选项的代号填涂在答题卡的相应位置上。第9~12小题，每小题只有一个正确选项；第13、14小题为不定项选择，每小题有一个或几个正确选项。）
9. 福建舰采用全球领先的常规动力电磁弹射技术，电磁弹射的核心原理是磁场对通电导体有力的作用。下列设备中，利用相同原理工作的是（ ）
A. 电风扇B. 电热水壶C. 发电机D. 验电器
10. 2026年1月1日起，我国停产含汞体温计，含汞体温计退出市场后，电子体温计成为主流替代品，电子体温计工作时需要供电。下列关于电子体温计电源的说法正确的是（ ）
A. 电子体温计使用干电池作为电源工作时，将电能转化为化学能
B. 电子体温计正常工作电压为
C. 电子体温计工作时，电流从正极经过体温计内部传感器、芯片和显示屏流回负极
D. 电源的作用是使电路中形成电荷
11. 如图所示为某单缸四冲程汽油机工作示意图，下列说法中正确的是（ ）
A. 一个完整工作循环的顺序是：乙丁甲丙B. 甲冲程是压缩冲程
C. 乙冲程中吸入的工作物质只有空气D. 丁冲程发生的能量转化是内能转化为机械能

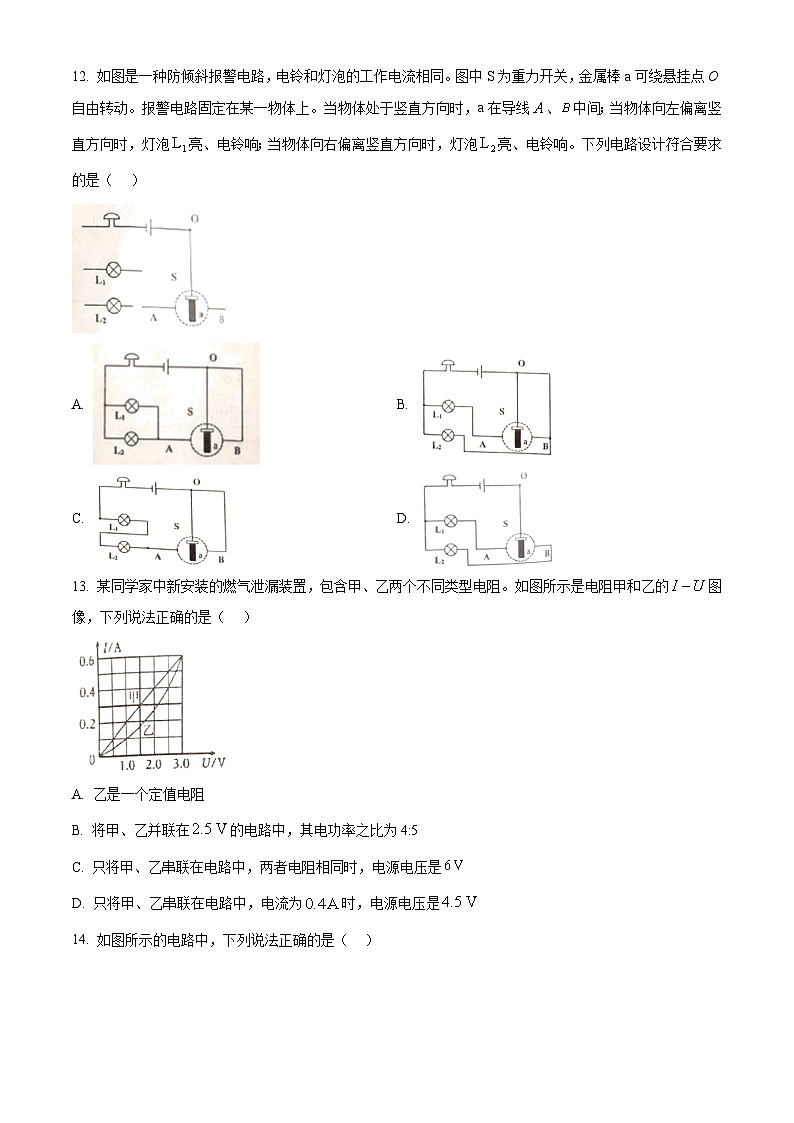

12. 如图是一种防倾斜报警电路，电铃和灯泡的工作电流相同。图中S为重力开关，金属棒a可绕悬挂点O自由转动。报警电路固定在某一物体上。当物体处于竖直方向时，a在导线、中间；当物体向左偏离竖直方向时，灯泡亮、电铃响；当物体向右偏离竖直方向时，灯泡亮、电铃响。下列电路设计符合要求的是（ ）
A. B.
C. D.
13. 某同学家中新安装的燃气泄漏装置，包含甲、乙两个不同类型电阻。如图所示是电阻甲和乙的图像，下列说法正确的是（ ）
A. 乙是一个定值电阻
B. 将甲、乙并联在的电路中，其电功率之比为4:5
C. 只将甲、乙串联在电路中，两者电阻相同时，电源电压是
D. 只将甲、乙串联在电路中，电流为时，电源电压
14. 如图所示的电路中，下列说法正确的是（ ）
A. 仅闭合，将滑片P向右移动，电流表示数变小，电压表示数变大
B. 仅闭合，将滑片P向左移动，电流表示数变大，电压表示数变大
C. 先闭合，保持滑片P位置不动，再闭合时，电压表示数变大
D. 闭合和，将滑片P向右适当移动的过程中，电压表示数不变
三、计算题
15. 如图甲，定值电阻的阻值为。闭合开关，电流表、的指针偏转均如图乙所示，求：
（1）通过定值电阻的电流；
（2）该电路中电源电压；
（3）定值电阻的阻值。
16. 某同学用燃气灶烧水给餐具消毒。已知密闭锅内水的质量为，水的初温为，当水刚好烧开时，共消耗了天然气，该燃气灶烧水的热效率为。已知水的比热容为，天然气的热值为。求：
（1）天然气完全燃烧放出的热量；
（2）以上过程中，水吸收的热量；
（3）锅内水烧开时的温度。
17. 如图所示，是某同学“测量小灯泡的电功率”的实物电路。已知电源电压恒为，小灯泡标有“2.5V”字样，假设小灯泡的电阻不随温度的变化而变化。闭合开关，移动滑动变阻器滑片至某一位置时，电压表和电流表示数分别如图甲、乙所示。
（1）请写出电压表、电流表的读数；
（2）求此时小灯泡的实际功率；
（3）求小灯泡的额定功率。
四、实验探究题
18.
（1）如图所示是多功能电表，此时测量的是_____，示数为_____。
（2）如图甲所示的台灯，电位器是调节其亮度的装置，图乙为电位器的内部结构示意图，a、b、c是它的三个接线柱。若将b、c接线柱接入电路，顺时针旋转旋钮时，则灯泡变_____（选填“暗”或“亮”）。电位器通过改变接入电路中电阻丝的_____来控制灯泡的亮度。
（3）如图所示，弹簧下端挂一条形磁铁，磁铁下端为N极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，电磁铁的上端为_____极，弹簧长度会_____（选填“增大”、“减小”或“不变”）；若想要让弹簧的长度缩短，应将滑动变阻器的滑片往_____（选填“左”或“右”）滑。
19. 赣超联赛使用足球有PU材质（软质）和橡胶材质（硬质）两种，夏季暴晒后，球员触摸会感觉橡胶足球更烫。小明为此设计实验探究两种材质的吸热能力差异。
实验目的：比较PU材质和橡胶材质的比热容大小，解释“暴晒后橡胶足球更烫”的原因
实验器材：相同质量的PU材质小块、橡胶材质小块（各50g）、相同规格的试管2个、红外加热器、温度传感器及数据采集线2个
实验步骤：
提出问题：相同质量的PU和橡胶材质，吸收相同热量后，温度升高是否相同?
猜想与假设：PU材质的比热容更大，吸收相同热量后温度升高较慢。
实验操作：①分别取小块和橡胶小块，分别放入两个试管中；
②向试管中加入等量温水（浸没材质小块），将两试管用图中同一个红外加热器给试管内的液体加热时，试管内的液体温度可通过温度传感器采集；
③每隔2分钟，测量两种材质的温度，记录10分钟，数据如下：
问题探究：
（1）为了实验的操作规范，除了上述器材外，还需要的测量工具_____和______；
（2）该实验中主要采用的探究方法是_____；
（3）根据实验数据，加热10分钟后，_____材质的温度升高更快，说明其比热容更_____；
（4）加热10分钟后，PU材质吸收的热量_____（选填“大于”“小于”或“等于”）橡胶吸收的热量；
（5）当足球暴晒后温度过高时，可采取的降温措施是_____。
20. 某同学“探究电流与电压、电阻的关系”的实验中，准备的电学器材如下：电源（4.5V）、电流表、电压表、滑动变阻器R标有“30Ω，1A”、定值电阻（、、、、）开关、导线若干。
（一）“探究电流与电压的关系”实验。
（1）请你帮该同学将图甲的实物电路按照乙图用笔画线连接完整，要求滑片向左移动时电流表示数变大；_____
（2）检查电路时该同学发现电流表情况如图丙所示，则他接下来应该做的是_____；
（3）纠正错误后开始实验，移动滑动变阻器的滑片使电阻两端电压由小逐渐增大，记录表对应的电压和电流值，如表所示。
（4）分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成_____比。
（5）分析表中数据可知此同学所用的定值电阻阻值为_____。
（二）“探究电流与电阻的关系”实验。
（1）该同同学将5的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
（2）接下来用10的电阻替换5的电阻，闭合开关，向______（选填“左”或“右”）调节滑动变阻器的滑片P，使电压表示数为______V时，读出电流表示数。
（3）该同学继续实验将实验器材中的定值电阻接入A、B两点间时，调节滑动变阻器的滑片P，观察电压表示数，能否继续完成实验？_______。
21. 如图所示是江西宜春500千伏变电站的“智能电磁开关模拟装置”，用于检测电网中电磁铁的工作性能。该装置由稳压电源、智能电流调节器（相当于滑动变阻器）、控制开关、带铁芯的螺线管（模拟变电站电磁开关核心部件）和数字化刻度指针组成。
通过观察指针B偏转角度的大小，可判断电磁铁磁性的强弱。在指针下方固定一检测组件A，当用导线a与接线柱2相连，闭合开关后，指针B向右发生偏转（模拟电网开关的吸合检测）。
（1）指针下方的物体A应由_____材料制成。
A. 铜B. 铁C. 铝D. 塑料
（2）当开关闭合后，电磁铁左端应为_____极。
（3）实验发现：
①当滑动变阻器的滑片P向_____（选填“左”或“右”）滑动时，指针B偏转的角度将会变小；
②保持滑片P的位置不变，当导线a由与接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会_____（选填“变大”或“变小”）。
（4）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性_____；当通过电磁铁的电流一定时，电磁铁线圈的匝数越_____，磁性越强。
（5）实验中发现闭合开关后，指针B偏转角度极小，排除指针机械卡阻的原因，经检查电路连接无误，可能的原因是_____。加热时间/min
0
2
4
6
8
10
PU材质温度/°C
25
28
31
33
35
37
橡胶材质温度/°C
25
30
34
37
40
42
实验次序
1
2
3
4
5
6
U/V
0.6
1.0
1.5
2
2.5
3.0
I/A
0.06
0.10
0.15
0.2
0.25
0.30
2025~2026学年第一学期九年级物理期末练习题
（范围：九年级上册）
一、填空题
1. 食品安全重于天，如图所示的五彩祝福鸡蛋，是利用火龙果、橙子、紫甘蓝等果蔬中的天然食用色素对鸡蛋进行着色，在着色的过程中天然色素进入鸡蛋内部的现象，在物理学中叫做_____现象，温度越_____，色素进入越快。
【答案】 ①. 扩散 ②. 高
【解析】
【详解】[1][2]两种不同物质在相互接触时，彼此进入对方的现象叫做扩散。在着色的过程中天然色素进入鸡蛋内部，这是由色素的分子无规则运动造成的，属于扩散现象。温度越高，分子的无规则运动得越剧烈，故色素进入越快。
2. 网络达人利用水果给手机充电是真的吗？为验证这个新闻，某同学将两个金属片插入柠檬制成“水果电池”，如图，用已校零的电压表测量其电压，则电池正极是_____（选填“铁片”或“铜片”）；若想获得3.6V电压，需要把6节这样的“水果电池”_____（选填“并联”或“串联”）起来。
【答案】 ①. 铜片 ②. 串联
【解析】
【详解】[1]由图可知，电压表指针偏向零刻度线的左侧，说明电压表正负接线柱接反，则与电压表负接线柱相连的铜片是水果电池的正极。
[2]由图可知，电压表选择的量程是，分度值是0.1V，则一节“水果电池”的电压为0.6V，根据串联电路中各部分电压之和等于总电压，若想获得3.6V电压，需要把6节这样的“水果电池”串联起来。
3. 2025年，我国北斗三号全球卫星导航系统完成全球组网优化，车载北斗终端内置的微型磁针可辅助定位。磁针的南极指向地理位置的_____方，是因为它受到_____场的作用。
【答案】 ①. 南 ②. 地磁
【解析】
【详解】[1]地球本身就是一个大磁体，其地磁南极在地理北极附近，地磁北极在地理南极附近。根据异名磁极相互吸引可知，磁针石的南极指向地磁的北极，即地理的南方。
[2]磁场对放入其中的磁体具有力的作用，磁针石能够指示方向，是因为受到地球磁场，即地磁场的作用。
4. 江西新建的“武汉——南昌”1000千伏特高压交流工程，通过双回路通道优化电网结构。“1000千伏”中的“千伏”是_____的单位，双回路输电可提高供电可靠性，输电导线采用铜芯而非铝芯，是因为铜_____小（选填“密度”、“熔点”或“电阻”）。
【答案】 ①. 电压 ②. 电阻
【解析】
【详解】[1]电学中，电压的常用单位有伏特（V）、千伏（kV）、毫伏（mV）等，其中 1 千伏（kV）=1000 伏特（V）。题目中的“1000 千伏”描述的是输电线路的电压等级，因此“千伏”是电压的单位。
[2]输电导线需要尽可能减少电能在传输过程中的损耗，由可知，在电流和输电时间相同的情况下，电阻越小，产生的热量（电能损耗）越少。
铜的电阻率比铝小，相同长度、横截面积的铜芯导线比铝芯导线电阻更小，因此选用铜芯可以降低输电损耗。
5. 某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了___________故障，从而使干路中的___________过大，导致空气开关自动切断电路。
【答案】 ①. 短路 ②. 电流
【解析】
【详解】[1][2]当他把电热蚊香加热器的插头插入插座时，家里的空气开关就“跳闸”了，说明电路中电流过大，电热蚊香加热器还没有使用，只是插头插入插座的瞬间跳闸，不是总功率过大而是插头处短路造成的。
6. 如图所示，闭合开关，两电流表示数之比为4：3，则与两端的电压之比_____，电阻之比_____。
【答案】 ①. 1：1 ②. 3：1
【解析】
【详解】[1]R1与R2并联，电流表A1测干路电流，A2测R2的电流。根据并联电路电压规律，与两端的电压相等，电压之比为。
[2]两电流表示数之比，把干路电流看成4份，R2的电流是3份，根据并联电路电流规律，通过R1的电流为1份，通过R1和R2的电流之比。再根据和得，，变形得
7. 某汽车挡风玻璃上的除霜装置，如图所示，由五根阻值均为的电热丝并联而成，其接在电压为的电源上。闭合开关后，利用电热丝的_____效应工作加热除霜。其中一根电热丝断裂，其余四根电热丝_____（选填“能”或“不能”）发热。
【答案】 ①. 热 ②. 能
【解析】
【详解】[1]电流通过导体时会产生热量，这种现象称为电流的热效应，除霜装置利用电热丝发热来加热除霜，因此其工作原理是利用电流的热效应。
[2]在并联电路中，各支路之间互不影响，当其中一根电热丝断裂时，该支路断路，其余四根电热丝所在的支路仍能与电源形成通路，因此其余四根电热丝仍能发热。
8. 2025年6月我国首例侵入式脑机接口前瞻性临床试验开展成果，脑机接口技术有望帮助瘫痪患者控制外部机械臂，机械臂工作时的动力来源是电动机，机械臂工作过程中，电能主要转化为_____能；若想提高机械臂的运动速度，可通过_____（选填“提高”或“降低”）电动机两端的电压实现。
【答案】 ①. 机械 ②. 提高
【解析】
【详解】[1]机械臂工作时的动力来源是电动机，工作时电能主要转化为机械能。
[2]机械臂工作时的动力来源是电动机，电动机的工作原理是通电导体在磁场中受到力的作用，且通电导体在磁场中受到力的大小与磁场强弱和电流大小有关。在电阻不变时，提高电压可以增大电流，从而提高机械臂的运动速度。
二、选择题（把你认为正确选项的代号填涂在答题卡的相应位置上。第9~12小题，每小题只有一个正确选项；第13、14小题为不定项选择，每小题有一个或几个正确选项。）
9. 福建舰采用全球领先的常规动力电磁弹射技术，电磁弹射的核心原理是磁场对通电导体有力的作用。下列设备中，利用相同原理工作的是（ ）
A. 电风扇B. 电热水壶C. 发电机D. 验电器
【答案】A
【解析】
【详解】A．电风扇的工作原理是磁场对通电导体有力的作用，故A符合题意；
B．电热水壶的工作原理是电流的热效应，故B不符合题意；
C．发电机的工作原理是电磁感应现象，故C不符合题意；
D．验电器的工作原理是同种电荷相互排斥，故D不符合题意。
故选A。
10. 2026年1月1日起，我国停产含汞体温计，含汞体温计退出市场后，电子体温计成为主流替代品，电子体温计工作时需要供电。下列关于电子体温计电源的说法正确的是（ ）
A. 电子体温计使用干电池作为电源工作时，将电能转化为化学能
B. 电子体温计的正常工作电压为
C. 电子体温计工作时，电流从正极经过体温计内部传感器、芯片和显示屏流回负极
D. 电源的作用是使电路中形成电荷
【答案】C
【解析】
【详解】A．电子体温计使用干电池作为电源工作时，将化学能转化为电能，故A错误；
B．电子体温计使用干电池作为电源，正常工作电压约为3V，故B错误；
C．在电源外部，电流从电源正极经用电器流向负极，电子体温计工作时，电流从正极经过体温计内部传感器、芯片和显示屏流回负极，故C正确；
D．电源的作用是为电路提供电压，电压是电路中形成电流的原因，故D错误。
故选C。
11. 如图所示为某单缸四冲程汽油机工作示意图，下列说法中正确的是（ ）
A. 一个完整工作循环的顺序是：乙丁甲丙B. 甲冲程是压缩冲程
C. 乙冲程中吸入的工作物质只有空气D. 丁冲程发生的能量转化是内能转化为机械能
【答案】A
【解析】
【详解】甲图中两气门都关闭，火花塞点火，活塞向下运动，是做功冲程；
乙图中进气门开启，排气门关闭，是吸气冲程；
丙图中进气门关闭，排气门打开，是排气冲程；
丁图中两气门都关闭，活塞向上运动，是压缩冲程；
A．一个完整工作循环是吸气、压缩、做功、排气，即顺序为乙丁甲丙，故A正确；
B．甲冲程是做功冲程，故B错误；
C．乙冲程中吸入的工作物质是汽油和空气的混合物，故C错误；
D．丁冲程是压缩冲程，发生的能量转化是机械能转化为内能，故D错误。
故选A。
12. 如图是一种防倾斜报警电路，电铃和灯泡的工作电流相同。图中S为重力开关，金属棒a可绕悬挂点O自由转动。报警电路固定在某一物体上。当物体处于竖直方向时，a在导线、中间；当物体向左偏离竖直方向时，灯泡亮、电铃响；当物体向右偏离竖直方向时，灯泡亮、电铃响。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．由图可知，当物体向左偏离竖直方向时，两个灯泡同时发光，电铃响，当物体向右偏离竖直方向时，电路断路，两个灯泡都不发光，电铃不响，故A不符合题意；
B．由图可知，灯泡L2和电铃直接接到电源的两极，物体向左偏离竖直方向或物体向右偏离竖直方向，灯泡L2发光，电铃响，故B不符合题意；
C．由图可知，当物体向左偏离竖直方向时，两个灯泡同时发光，电铃响，当物体向右偏离竖直方向时，电路断路，两个灯泡都不发光，电铃不响，故C不符合题意；
D．由图可知，当物体向左偏离竖直方向时，灯泡亮、电铃响；当物体向右偏离竖直方向时，灯泡亮、电铃响，故D符合题意。
故选D。
13. 某同学家中新安装的燃气泄漏装置，包含甲、乙两个不同类型电阻。如图所示是电阻甲和乙的图像，下列说法正确的是（ ）
A. 乙一个定值电阻
B. 将甲、乙并联在的电路中，其电功率之比为4:5
C. 只将甲、乙串联在电路中，两者电阻相同时，电源电压是
D. 只将甲、乙串联在电路中，电流为时，电源电压是
【答案】CD
【解析】
【详解】A．由图像可知，乙的图线是一条过原点的曲线，说明乙的电阻是变化的，故A错误；
B．甲、乙并联在2.5V的电路中，由并联电路电压特点可知，它们两端的电压均为2.5V，由图像可知，通过甲、乙的电流分别为0.5A、0.4A，由可知，甲、乙电功率之比为，故B错误；
C．由图像可知，当甲、乙串联且通过的电流均为0.6A时，它们的两端的电压均为3V，由欧姆定律知，此时它们的电阻相同；由串联电路电压特点可知，电源电压为，故C正确；
D．由图像可知，只将甲、乙串联在电路中，电流为0.4A时，甲、乙两端的电压分别为2V、2.5V，由串联电路电压特点可知，电源电压为，故D正确。
故选CD。
14. 如图所示的电路中，下列说法正确的是（ ）
A. 仅闭合，将滑片P向右移动，电流表示数变小，电压表示数变大
B. 仅闭合，将滑片P向左移动，电流表示数变大，电压表示数变大
C. 先闭合，保持滑片P位置不动，再闭合时，电压表示数变大
D. 闭合和，将滑片P向右适当移动的过程中，电压表示数不变
【答案】BCD
【解析】
【详解】AB．由图可知，仅闭合S1，R1与R2串联，电压表测量R1两端的电压，电流表测量电路中电流。当滑片P向右移动，R2接入电路的电阻变大，电路的总电阻变大，由欧姆定律可知，电路电流变小，由可知，R1两端电压变小，即电压表示数变小；反之，滑片向左移动，电流表示数变大，电压表示数变大，故B正确，A错误；
C．先闭合S1，R1与R2串联，电压表测量R1两端的电压；保持滑片P位置不动，再闭合S2，R2被短路，电路为R1的简单电路，电压表测量电源电压，故电压表示数变大，故C正确；
D．闭合S1和S2，滑动变阻器R2短路，电路为R1的简单电路，电压表测量电源电压，将滑片P向右适当移动，电压表仍测量电源电压，故电压表示数不变，故D正确。
故选BCD。
三、计算题
15. 如图甲，定值电阻的阻值为。闭合开关，电流表、的指针偏转均如图乙所示，求：
（1）通过定值电阻的电流；
（2）该电路中电源电压；
（3）定值电阻的阻值。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
由图甲可知，电阻R1和R2并联，电流表A1测量干路电流，电流表A2测量通过R2电流。在并联电路中，干路电流大于任何一条支路的电流，而两个电流表的指针偏转角度相同，所以电流表A1选用的是0~3A的量程，分度值为0.1A，示数为1.5A，即；电流表A2选用的是0~0.6A的量程，分度值为0.02A，示数为0.3A，即通过R2的电流
【小问2详解】
R1和R2并联，由并联电路电压特点可知，电源电压等于R2两端的电压，根据欧姆定律可得，电源电压为
【小问3详解】
根据并联电路的电流特点，通过R1的电流
R1和R2并联，则
根据欧姆定律可得，R1的阻值
16. 某同学用燃气灶烧水给餐具消毒。已知密闭锅内水的质量为，水的初温为，当水刚好烧开时，共消耗了天然气，该燃气灶烧水的热效率为。已知水的比热容为，天然气的热值为。求：
（1）天然气完全燃烧放出热量；
（2）以上过程中，水吸收的热量；
（3）锅内水烧开时的温度。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
天然气完全燃烧放出的热量
【小问2详解】
水吸收的热量
【小问3详解】
水烧开时的温度由比热容公式
推导得锅内水烧开时的温度
17. 如图所示，是某同学“测量小灯泡的电功率”的实物电路。已知电源电压恒为，小灯泡标有“2.5V”字样，假设小灯泡的电阻不随温度的变化而变化。闭合开关，移动滑动变阻器滑片至某一位置时，电压表和电流表示数分别如图甲、乙所示。
（1）请写出电压表、电流表的读数；
（2）求此时小灯泡的实际功率；
（3）求小灯泡的额定功率。
【答案】（1），
（2）
（3）
【解析】
【小问1详解】
由图甲可知，电压表连接的量程为0～3V，分度值为0.1V，电压表的读数为2V。由图乙可知，电流表连接的量程为0～0.6A，分度值为0.02A，电流表的读数为0.2A。
【小问2详解】
由题意可知，小灯泡的实际电压，实际电流，则小灯泡的实际功率为
【小问3详解】
根据欧姆定律可得，灯泡的电阻为
因为小灯泡的电阻不随温度的变化而变化，由可知，小灯泡的额定功率为
四、实验探究题
18.
（1）如图所示是多功能电表，此时测量的是_____，示数为_____。
（2）如图甲所示的台灯，电位器是调节其亮度的装置，图乙为电位器的内部结构示意图，a、b、c是它的三个接线柱。若将b、c接线柱接入电路，顺时针旋转旋钮时，则灯泡变_____（选填“暗”或“亮”）。电位器通过改变接入电路中电阻丝的_____来控制灯泡的亮度。
（3）如图所示，弹簧下端挂一条形磁铁，磁铁下端为N极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，电磁铁的上端为_____极，弹簧长度会_____（选填“增大”、“减小”或“不变”）；若想要让弹簧的长度缩短，应将滑动变阻器的滑片往_____（选填“左”或“右”）滑。
【答案】（1） ①. 电流 ②.
（2） ①. 亮 ②. 长度
（3） ①. N ②. 减小 ③. 左
【解析】
【小问1详解】
[1]由题图可知，多功能电表选择的是“_”和“0.5A”接线柱，因此测量的物理量是电流。
[2]表盘上共有25个小格，故其分度值为0.02A，此时电表的示数为0.2A。
【小问2详解】
[1]由图可知，将b、c接线柱接入电路，滑片右侧的电阻丝接入电路，顺时针旋转旋钮时，接入的电阻丝长度变短，电路中电阻变小，电路中电流变大，灯泡变亮。
[2]电位器通过改变接入电路中电阻丝的长度来控制接入电路中的电阻大小，从而实现对电路中电流和灯泡亮度的调节。
【小问3详解】
[1]闭合开关后，电流从下端流入，根据安培定则，右手四指顺着电流方向握住螺线管，根据大拇指的指向可得电磁铁的上端为N极。
[2]由于磁铁下端为N极，根据同名磁极相互排斥，弹簧受到拉力变小，弹簧长度会减小。
[3]因为磁铁与电磁铁相互排斥，若想要让弹簧的长度缩短，则电磁铁磁性应增强，电路中电流应变大，滑动变阻器接入阻值变小，故应将滑动变阻器的滑片往左滑。
19. 赣超联赛使用的足球有PU材质（软质）和橡胶材质（硬质）两种，夏季暴晒后，球员触摸会感觉橡胶足球更烫。小明为此设计实验探究两种材质的吸热能力差异。
实验目的：比较PU材质和橡胶材质的比热容大小，解释“暴晒后橡胶足球更烫”的原因
实验器材：相同质量的PU材质小块、橡胶材质小块（各50g）、相同规格的试管2个、红外加热器、温度传感器及数据采集线2个
实验步骤：
提出问题：相同质量的PU和橡胶材质，吸收相同热量后，温度升高是否相同?
猜想与假设：PU材质的比热容更大，吸收相同热量后温度升高较慢。
实验操作：①分别取小块和橡胶小块，分别放入两个试管中；
②向试管中加入等量温水（浸没材质小块），将两试管用图中同一个红外加热器给试管内的液体加热时，试管内的液体温度可通过温度传感器采集；
③每隔2分钟，测量两种材质的温度，记录10分钟，数据如下：
问题探究：
（1）为了实验的操作规范，除了上述器材外，还需要的测量工具_____和______；
（2）该实验中主要采用的探究方法是_____；
（3）根据实验数据，加热10分钟后，_____材质的温度升高更快，说明其比热容更_____；
（4）加热10分钟后，PU材质吸收的热量_____（选填“大于”“小于”或“等于”）橡胶吸收的热量；
（5）当足球暴晒后温度过高时，可采取的降温措施是_____。
【答案】（1） ①. 天平 ②. 秒表
（2）控制变量法 （3） ①. 橡胶 ②. 小
（4）等于 （5）将足球用冷水冲一下##将足球放在阴凉处
【解析】
【小问1详解】
[1][2]由题意可知，实验过程中要控制PU和橡胶两种材质的质量以及试管中水的质量相同，故需要测量质量的工具——天平；为了测量加热的时间，还需要秒表。
【小问2详解】
为了探究两种材质吸热能力的大小，只改变物质的种类（即材质不同），控制其他因素（如加热源、液体和材质的质量、加热时间等）相同，故实验中应采用控制变量法。
【小问3详解】
[1]由实验数据可知，在加热10min（即两种材质吸收的热量相同），PU材质温度升高了
橡胶材质温度升高了
故橡胶材质升高更快；
[2]由可知，在吸收的热量和质量相同时，温度变化量越大，比热容越小，故橡胶材质的比热容较小。
【小问4详解】
由于实验过程中使用同一红外加热器加热，故在相同时间内，PU材质吸收的热量等于橡胶吸收的热量。
小问5详解】
当足球暴晒后温度过高时，让足球和低温的物质发生热传递，就可以让足球适当的降温了，具体方法有：将足球放在阴凉处（或用冷水冲一下、用湿毛巾擦拭等）。
20. 某同学“探究电流与电压、电阻的关系”的实验中，准备的电学器材如下：电源（4.5V）、电流表、电压表、滑动变阻器R标有“30Ω，1A”、定值电阻（、、、、）开关、导线若干。
（一）“探究电流与电压的关系”实验。
（1）请你帮该同学将图甲的实物电路按照乙图用笔画线连接完整，要求滑片向左移动时电流表示数变大；_____
（2）检查电路时该同学发现电流表的情况如图丙所示，则他接下来应该做的是_____；
（3）纠正错误后开始实验，移动滑动变阻器的滑片使电阻两端电压由小逐渐增大，记录表对应的电压和电流值，如表所示。
（4）分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成_____比。
（5）分析表中数据可知此同学所用的定值电阻阻值为_____。
（二）“探究电流与电阻的关系”实验。
（1）该同同学将5的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
（2）接下来用10的电阻替换5的电阻，闭合开关，向______（选填“左”或“右”）调节滑动变阻器的滑片P，使电压表示数为______V时，读出电流表示数。
（3）该同学继续实验将实验器材中的定值电阻接入A、B两点间时，调节滑动变阻器的滑片P，观察电压表示数，能否继续完成实验？_______。
【答案】 ①. ②. 对电流表进行调零 ③. 正 ④. 10 ⑤. 右 ⑥. 2 ⑦. 不能
【解析】
【详解】（一）（1）[1]滑片往左移电流表示数变大，说明滑动变阻器阻值变小，故滑动变阻器选用左下接线柱与定值电阻串联，如下图所示：
（2）[2]检查电路时该同学发现电流表的情况如图丙所示，指针没有指在零刻度线处，需要对电流表进行调零。
（4）[3]由表中数据可知，电压增大几倍，对应的电流也增大几倍，可以得到电阻一定时，导体中的电流与导体两端电压成正比。
（5）[4]定值电阻阻值
（二）（2）[5][6]探究电流与电阻的关系，保持电压表的示数不变，用10的电阻替换5的电阻，闭合开关，由串联分压可知电压表的示数变大，为了保持电压表的示数不变，由串联电路电压的规律可知增大变阻器两端的电压，由串联分压可知增大变阻器连入电路的阻值，向右调节滑动变阻器的滑片P，使电压表示数为2V。
（3）[7]电源电压为4.5V，要控制定值电阻两端电压为2V，则滑动变阻器两端的电压
根据串联电路分压规律得到
代入数据
得到，滑动变阻器的最大阻值是30Ω，无法满足分压需求，因此不能继续完成实验。
21. 如图所示是江西宜春500千伏变电站的“智能电磁开关模拟装置”，用于检测电网中电磁铁的工作性能。该装置由稳压电源、智能电流调节器（相当于滑动变阻器）、控制开关、带铁芯的螺线管（模拟变电站电磁开关核心部件）和数字化刻度指针组成。
通过观察指针B偏转角度的大小，可判断电磁铁磁性的强弱。在指针下方固定一检测组件A，当用导线a与接线柱2相连，闭合开关后，指针B向右发生偏转（模拟电网开关的吸合检测）。
（1）指针下方的物体A应由_____材料制成。
A. 铜B. 铁C. 铝D. 塑料
（2）当开关闭合后，电磁铁左端应为_____极。
（3）实验发现：
①当滑动变阻器的滑片P向_____（选填“左”或“右”）滑动时，指针B偏转的角度将会变小；
②保持滑片P的位置不变，当导线a由与接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会_____（选填“变大”或“变小”）。
（4）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性_____；当通过电磁铁的电流一定时，电磁铁线圈的匝数越_____，磁性越强。
（5）实验中发现闭合开关后，指针B偏转角度极小，排除指针机械卡阻的原因，经检查电路连接无误，可能的原因是_____。
【答案】（1）B （2）N
（3） ①. 右 ②. 变大
（4） ①. 越强 ②. 多
（5）电路中电流过小
【解析】
【小问1详解】
指针下方的物体A应能够被电磁铁吸引，应当由磁性材料制成，选项中铁是磁性材料，其余都不是磁性材料，故选B。
【小问2详解】
根据安培定则，用右手握住螺线管，四指弯曲指向电流的方向，大拇指指向左端，即左端为N极。
【小问3详解】
①[1]因为电磁铁的磁性与电流大小有关，当滑动变阻器的滑片P向右滑动时，电阻变大，电流变小，磁性减弱，所以指针B偏转的角度将会变小。
②[2]保持滑片P的位置不变，当导线a由接线柱2改为与接线柱1相连，线圈匝数增多，所以闭合开关后，电磁铁的磁性会增强，指针B偏转的角度将会变大。
【小问4详解】
[1]由实验①可知，线圈匝数不变，改变电磁铁中的电流，电磁铁的磁性改变，可以得到当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强。
[2]由实验②可知，在电流不变，铁芯不变时，线圈匝数增多，电磁铁的磁性会增强，可以得到当通过电磁铁的电流一定时，电磁铁线圈的匝数越多，磁性越强。
【小问5详解】
闭合开关后，指针B偏转角度极小，排除指针机械卡阻的原因，说明电磁铁的磁性较弱，可能电路中的电流较小。加热时间/min
0
2
4
6
8
10
PU材质温度/°C
25
28
31
33
35
37
橡胶材质温度/°C
25
30
34
37
40
42
实验次序
1
2
3
4
5
6
U/V
0.6
1.0
1.5
2
2.5
3.0
I/A
0.06
0.10
0.15
0.2
025
0.30
