物理电磁波谱图文课件ppt

展开

这是一份物理电磁波谱图文课件ppt，共25页。PPT课件主要包含了第四节电磁波谱，电磁波谱，不同频率电磁波谱特点，太阳辐射，课时练习等内容，欢迎下载使用。

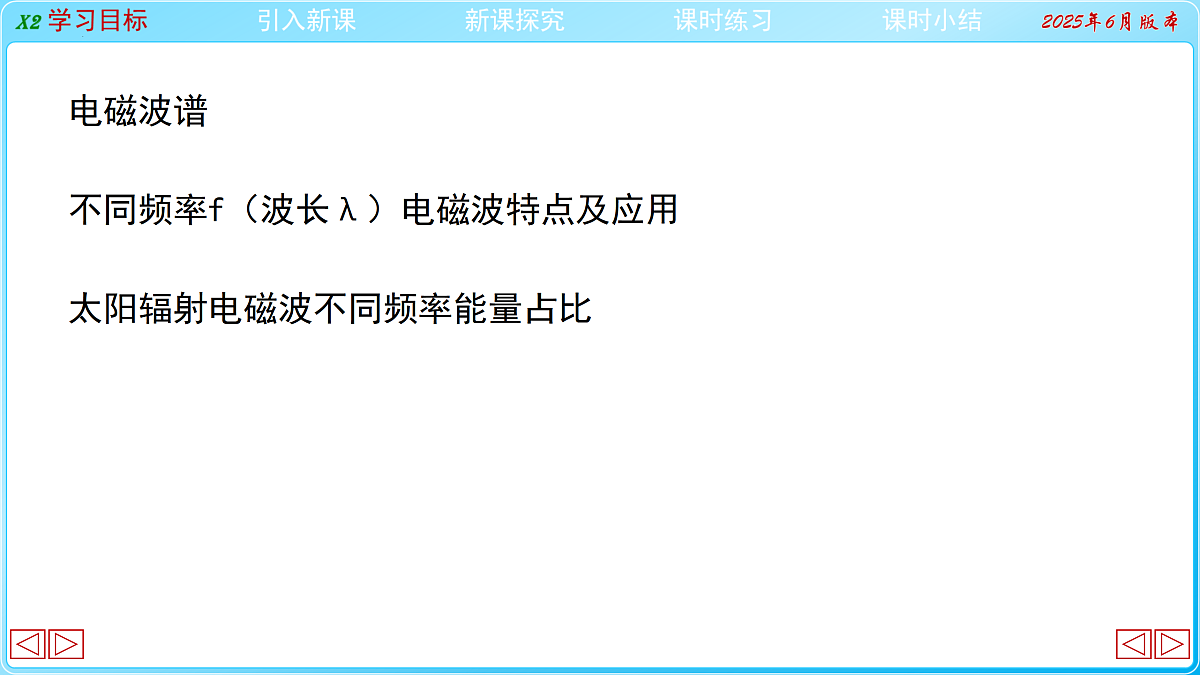

电磁波谱不同频率f（波长λ）电磁波特点及应用太阳辐射电磁波不同频率能量占比

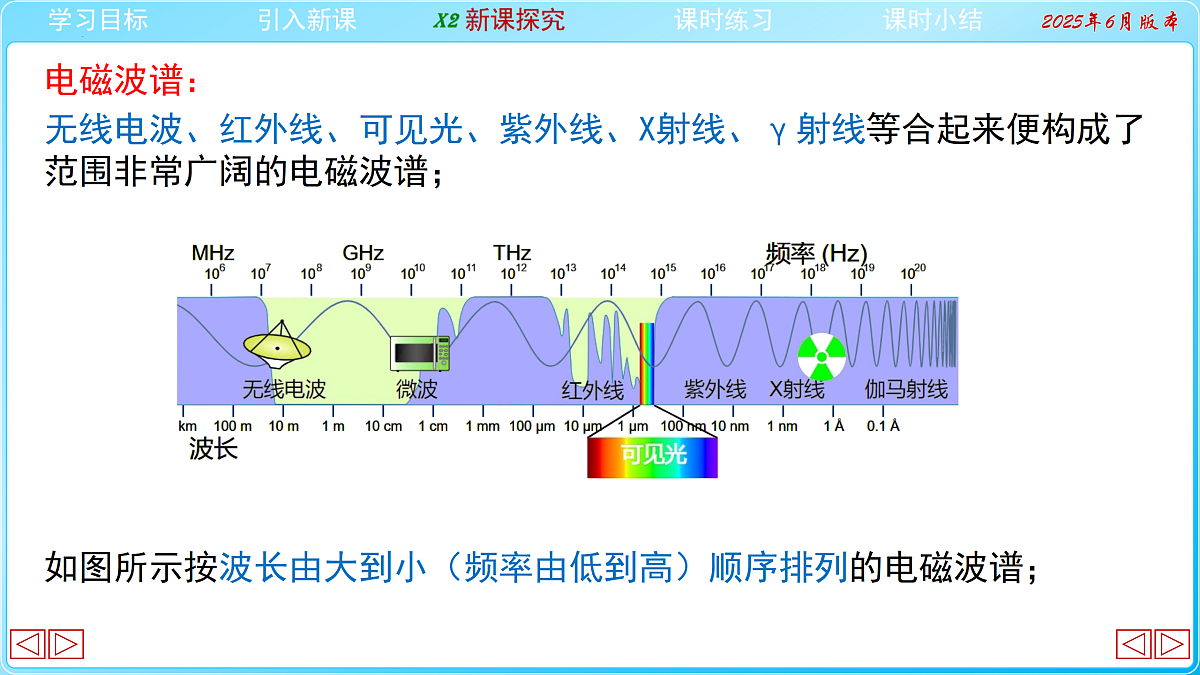

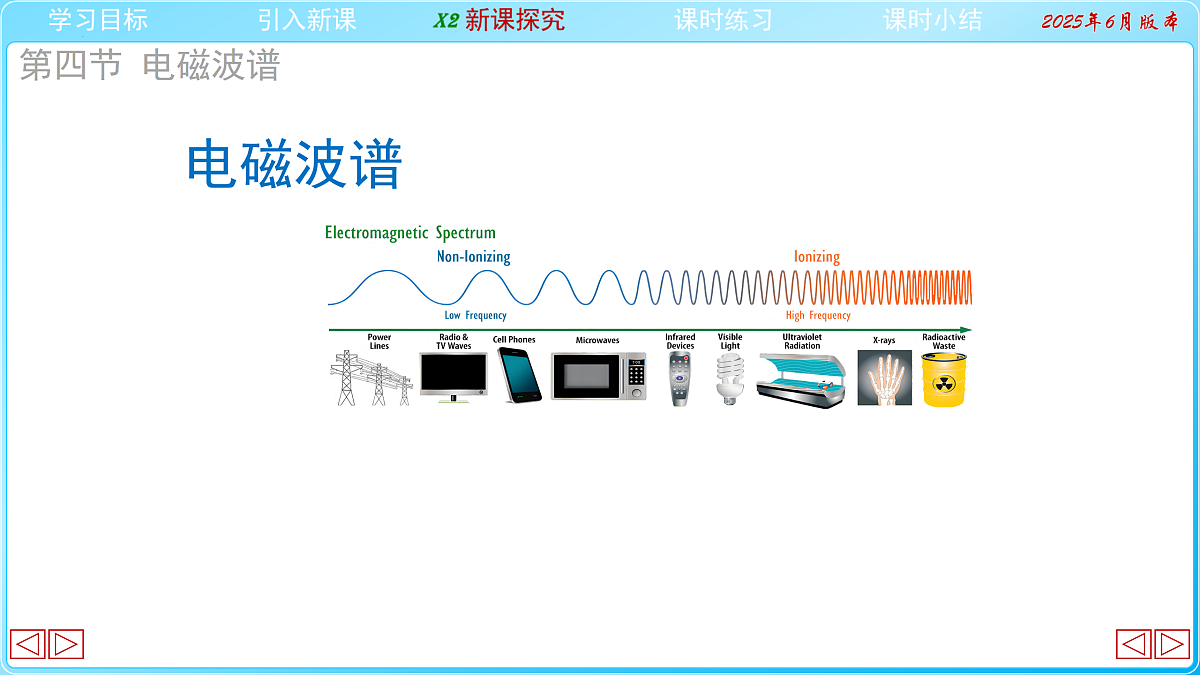

电磁波谱：无线电波、红外线、可见光、紫外线、X射线、γ射线等合起来便构成了范围非常广阔的电磁波谱；如图所示按波长由大到小（频率由低到高）顺序排列的电磁波谱；

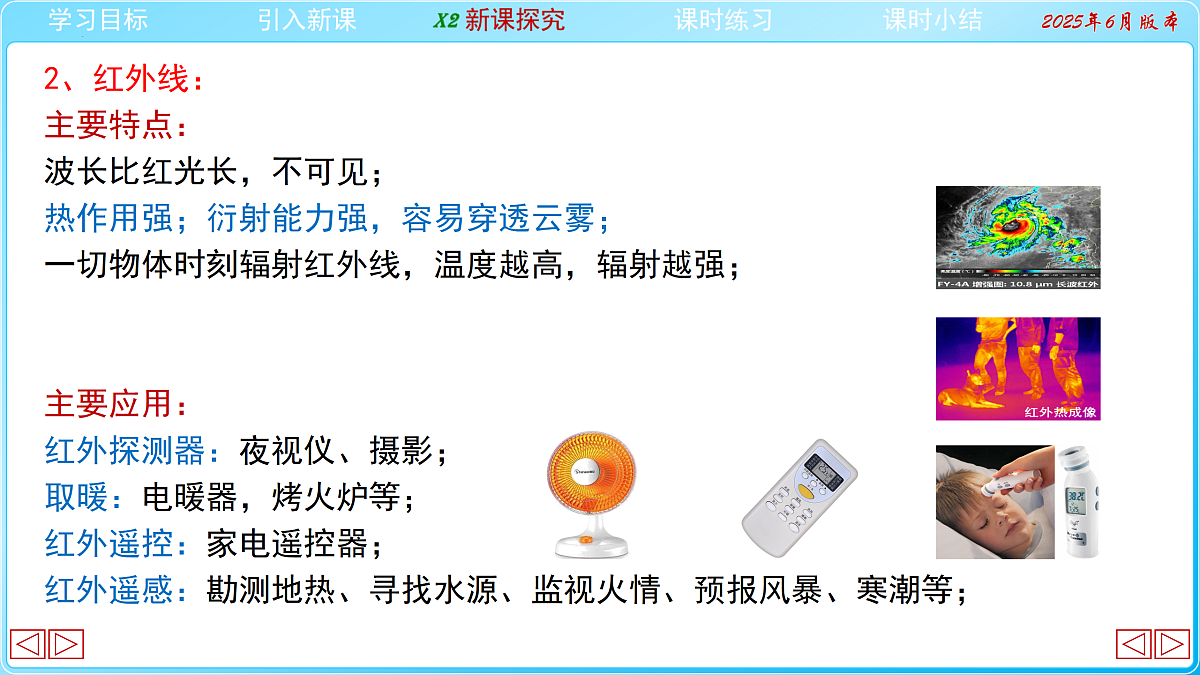

2、红外线：主要特点：波长比红光长，不可见；热作用强；衍射能力强，容易穿透云雾；一切物体时刻辐射红外线，温度越高，辐射越强；主要应用：红外探测器：夜视仪、摄影；取暖：电暖器，烤火炉等；红外遥控：家电遥控器；红外遥感：勘测地热、寻找水源、监视火情、预报风暴、寒潮等；
3、可见光：主要特点：波长在780～380nm之间，人眼可见；含红、橙、黄、绿、蓝、靛、紫七色光；生活常见现象：白天天空是亮的→反射、散射；太空漆黑一片→没有光或有光没有反射；天空看起来是蓝色的→蓝色光的散射光布满天空，天空呈现出蓝色；傍晚太阳、晚霞比较红→太阳光穿过大气层厚度大，红橙光穿透量较多；
4、紫外线：主要特点：波长5～370nm之间，比紫光短；人眼不可见；具有较高的能量；一切高温物体发出的光中都含有紫外线；主要应用：化学作用：适量晒太阳能促进钙的吸收；过强的紫外线消毒杀菌，紫外线会伤害皮肤和眼睛；荧光效应：制作防伪标记；
5、X射线（伦琴射线）：主要特点：X射线波长比紫外线还短；具有很强的穿透力；X射线对生命物质有较强的作用，过量照射会引起生物体病变；主要应用：医学上可用于人体透视，做CT；探测金属部件内部的缺陷；机场、车站等地的安检；
6、γ射线：主要特点：γ射线穿透能力最强；是波长最短的电磁波，具有很高的能量，能破坏生命物质；主要应用：医学上可以用来治疗肿瘤；工业探测金属部件内部缺陷；
例1：下列各组电磁波中，按波长由长到短排列正确的是（）A、紫外线、可见光、红外线、X射线B、可见光、红外线、紫外线、γ射线C、X射线、红外线、紫外线、可见光D、红外线、可见光、紫外线、γ射线
例2：关于电磁波的特性和应用，下列说法正确的是（）A、红外线和X射线都有很高的穿透本领，常用于医学上透视人体B、过强的紫外线照射有利于人的皮肤健康C、电磁波谱中频率最高的为γ射线，最容易发生衍射现象D、紫外线和X射线都可以使感光底片感光解：X射线具有很强的穿透本领，常用于医学上透视人体；过强的紫外线照射对人的皮肤有害；电磁波谱中γ射线频率最高、波长最短，最不容易发生衍射现象；紫外线和X射线都具有明显的化学效应，都可以使感光底片感光；
例3：响尾蛇导弹是一种被动制导的空对空导弹，它本身并不发射电磁波，但即使在漆黑的夜晚它也能自动追踪敌方的飞机，并将其击落。响尾蛇导弹的这种本领靠的是电磁波谱中哪一种电磁波的作用（）A、X射线 B、紫外线C、红外线 D、无线电波解：任何物体都发射红外线，温度越高红外辐射越强，敌方飞机中的发动机工作时会发热，辐射的红外线强，据此响尾蛇导弹在漆黑的夜晚能自动追踪敌方飞机；
例4：雷达向远处发射无线电波，每次发射的时间是1μs，两次发射的时间间隔为100μs，在指示器的荧光屏上呈现出的尖形波如图所示，已知图中ab=bc，障碍物与雷达之间的距离是（）A、3×104m B、1.5×104mC、7.5×103m D、3.75×103m解：
太阳电磁波频谱及电磁波能量：太阳辐射的能量分布情况：可见光区占辐射总量的50％、红外线区占辐射总量的43％、紫外线区只辐射总量的7％；
练1：关于电磁波的特性和应用，下列说法正确的是（）A、红外线和X射线都有很强穿透本领，常用于医学上透视人体B、过强的紫外线照射有利于人的皮肤健康C、X射线和γ射线都可以用于医学上和工业上D、电磁波谱中频率最大的为γ射线，最容易发生衍射现象
练2：下列说法正确的是（）A、只有物体温度较高时，才能向外辐射红外线B、紫外线的主要作用是化学作用和荧光作用C、可见光比红外线容易发生衍射现象D、X射线能在磁场中偏转，穿透力较强，可用来进行人体透视
练3：人们的生活已经离不开电磁波，如：GPS定位系统使用频率为10.23 MHz(1MHz=106Hz)的电磁波，手机工作时使用频率为800～1900MHz的电磁波，家用5GWiFi使用频率为5725MHz的电磁波，地铁行李安检时使用频率约为1018Hz的电磁波。关于这四种电磁波的说法正确的是（）A、家用5G WiFi电磁波的衍射现象最明显B、GPS定位系统使用的电磁波的能量最强C、地铁行李安检时使用的电磁波利用了其穿透本领强的特点D、手机工作时使用的电磁波是纵波且不能产生偏振现象
练4：（多选）如图所示是公路上的固定测速仪。汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的电磁波信号。第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5μs，第二次发出信号到测速仪接收到汽车反射回来的信号用时0.3μs，若发出两次信号的时间间隔是1.1s，则（）A、汽车第一次反射信号时，距测速仪77mB、汽车第二次反射信号时，距测速仪45mC、汽车的速度是30m/sD、汽车的速度是27.3m/s解：
