广东揭阳市2025-2026学年高二上学期期终教学质量测试物理试题（试卷+解析）

这是一份广东揭阳市2025-2026学年高二上学期期终教学质量测试物理试题（试卷+解析），共23页。
说明：
1．答题前，考生务必用黑色字迹的签字笔或钢笔将自己的姓名、考生号、考场号、座位号填写在答题卡上，并用2B铅笔在“考场号”、“座位号”栏内填涂考场号、座位号。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其它答案；答案不能答在试题卷上。
3．非选择题必须用黑色字迹的签字笔或钢笔作答，答案必须写在答题卡上各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考生必须保持答题卡整洁，考试结束后，将答题卡交回，试题卷自己保存。
第I卷 选择题（共46分）
一、单项选择题（本题共7小题，每小题4分，满分28分。在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，多选、选错或不答的得0分）
1. 为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（ ）
A. B.
C. D.
2. “空间电场防病促生”技术的基本原理是通过直流电源在悬挂电极和地面之间产生空间电场，其作用之一是加速植物体内带正电的钾、钙离子等向根部聚集，促进植物快速生长。图中实线为该空间电场线的示意图。下列说法正确的是（ ）
A. 悬挂电极应接电源正极
B. 图中所示的、两点场强相同
C. 钾、钙离子向根部聚集过程中电势能增大
D. 空气中带负电的尘埃微粒（重力不计）都将沿电场线向悬挂电极聚集
3. 如图1所示，一个空塑料瓶上固定着一根铁锯条和一块易拉罐（金属）片，将它们分别与静电起电机的两极相连，其俯视图如图2所示。在塑料瓶里放一盘点燃的蚊香，很快就看见整个透明塑料瓶里烟雾缭绕。摇动起电机，强电场使空气电离而产生负离子和正离子，负离子碰到烟尘微粒使它带负电，塑料瓶变得清澈透明。关于该过程，下列说法正确的是（ ）
A. 金属片附近的气体分子更容易被电离
B. 带电烟尘微粒做匀加速运动
C. 带电烟尘微粒运动过程中电势能增大
D. 带电烟尘微粒会被吸附到金属片上

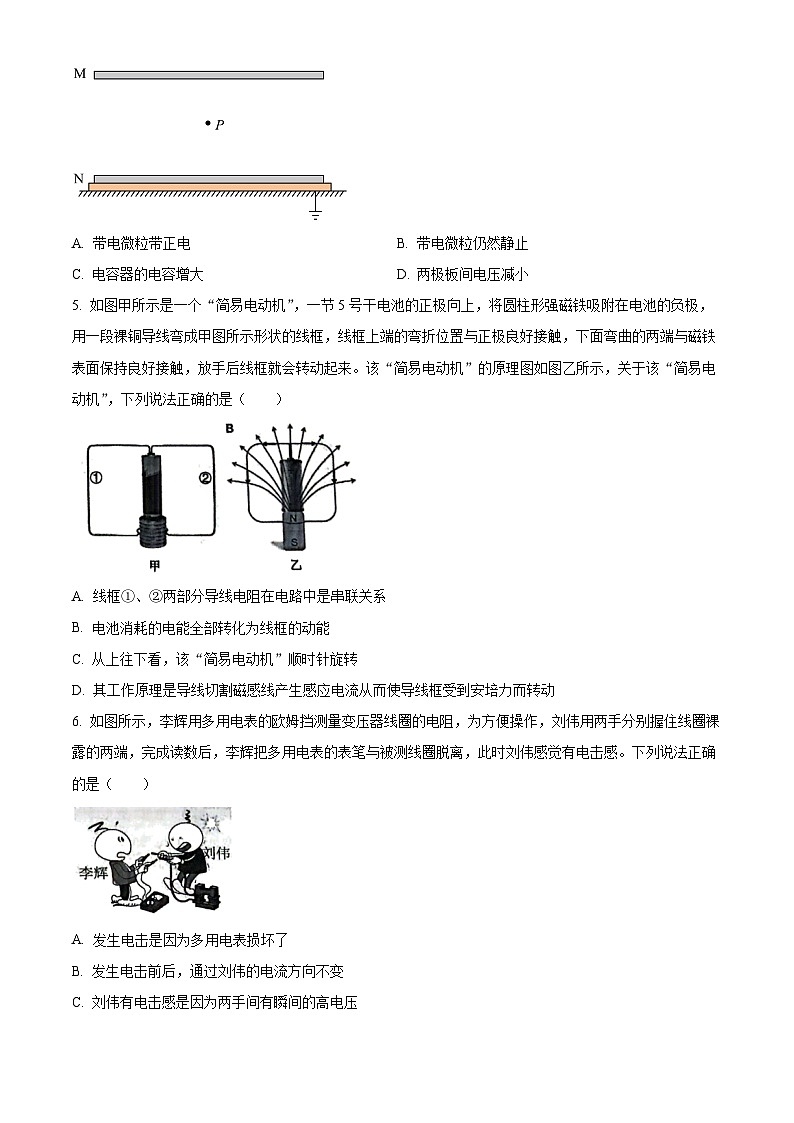

4. 如图所示，一平行板电容器两极板水平正对，上极板M固定，下极板N放在一个绝缘的温度敏感材料上，温度敏感材料会因为温度的变化而出现明显的热胀冷缩。给电容器充电后，N板带有负电，一带电微粒恰好静止在两极板间的P点。现切断电源，并使环境温度降低，则下列说法正确的是（ ）
A. 带电微粒带正电B. 带电微粒仍然静止
C. 电容器的电容增大D. 两极板间电压减小
5. 如图甲所示是一个“简易电动机”，一节5号干电池的正极向上，将圆柱形强磁铁吸附在电池的负极，用一段裸铜导线弯成甲图所示形状的线框，线框上端的弯折位置与正极良好接触，下面弯曲的两端与磁铁表面保持良好接触，放手后线框就会转动起来。该“简易电动机”的原理图如图乙所示，关于该“简易电动机”，下列说法正确的是（ ）
A. 线框①、②两部分导线电阻在电路中是串联关系
B. 电池消耗的电能全部转化为线框的动能
C. 从上往下看，该“简易电动机”顺时针旋转
D. 其工作原理是导线切割磁感线产生感应电流从而使导线框受到安培力而转动
6. 如图所示，李辉用多用电表的欧姆挡测量变压器线圈的电阻，为方便操作，刘伟用两手分别握住线圈裸露的两端，完成读数后，李辉把多用电表的表笔与被测线圈脱离，此时刘伟感觉有电击感。下列说法正确的是（ ）
A. 发生电击是因为多用电表损坏了
B. 发生电击前后，通过刘伟的电流方向不变
C. 刘伟有电击感是因为两手间有瞬间的高电压
D. 若李辉握住表笔金属部分，也会有电击感
7. 交警通常使用酒精浓度测试仪对驾驶员进行检测，其工作原理如图甲所示。电源的电动势为，内阻为，保护电阻，的电阻率与酒精气体浓度的关系如图乙所示，电路中电压表可视为理想电压表。当一位酒驾驾驶员对着测试仪吹气时，下列说法正确的是（ ）
A. 电压表的示数减小
B. 的阻值变大
C. 电源的输出功率变小
D. 通过保护电阻电流减小
二、多项选择题（本题共3小题，每小题6分，满分18分。在每小题给出的四个选项中，有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分）
8. 关于以下四幅图说法正确的是（ ）
A. 图甲，由静止释放的强磁铁可以在竖直铝管中做自由落体运动
B. 图乙，断开开关时，延时继电器的弹簧并不会立刻将衔铁拉起
C. 图丙，真空冶炼炉接高频交流电，能利用炉内金属产生的涡流使金属熔化
D. 图丁，用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯是为了美观、方便组装
9. 2025年6月10日，哈密一重庆800千伏特高压直流输电工程投产送电，这是我国首个投产送电的“沙戈荒”新能源基地外送特高压直流输电工程。下图为直流输电示意图，在发电厂送电端将发电机产生的交流电通过“整流”设备变换为电压恒定的直流，在输电环节使用直流输电，用户再用“逆变”设备将直流变换为交流。关于高压直流输电，下列说法正确的是（ ）
A. 为实现高压直流输电，可以用变压器直接改变恒定电流的电压
B. “整流”设备应放在升压变压器前，而“逆变”设备放在降压变压器后
C. 相比高压交流输电，高压直流输电可以减少电路中因电磁感应导致的能量损耗
D. 保持输电功率不变，输电电压从提升到，线路上损失的功率将减少为原来的四分之一
10. 如图甲所示，在外圆半径为、内圆半径为的圆环区域内，有垂直于纸面向里的匀强磁场，磁感应强度大小随时间变化的规律如图乙所示。现将半径为、电阻为的匝金属线圈放入图甲磁场中，并使线圈圆心与圆环中心重合，若线圈间的安培力可以忽略，则下列说法正确的是（ ）
A. 线圈中将产生逆时针方向的感应电流
B. 时刻，线圈中的磁通量为
C. 线圈中产生的感应电动势大小为
D. 时间内，线圈产生的焦耳热为
第II卷 非选择题（共54分）
三、实验题（每空2分，满分16分。请将正确的答案写在答题卡上。）
11. 在“探究影响感应电流方向的因素”实验中，当电流从“-”接线柱流入灵敏电流表，指针左偏：电流从“”或“”接线柱流入时，指针右偏。如图所示是某次实验中指针偏转角度最大的瞬间，则
（1）此时磁铁运动状态是________（选填“向上拔出”、“静止”或“向下插入”）。
（2）只做以下改变，一定会增大图中电流表指针偏转角度是________（多选）
A. 磁铁静止，向上移动线圈
B. 增大（1）中磁铁运动速度
C. 改用小量程，将导线从接线柱移接至接线柱
D. 将一个未与电路相接的闭合线圈套在图中线圈外
12. 液晶显示器的主要材料是ITO导电玻璃。某小组同学设计实验测量一个长度为的圆柱体导电玻璃的电阻率，部分实验步骤如下。完成下列问题。
（1）先用螺旋测微器测量导电玻璃丝的直径，示数如图甲所示，其直径________mm。
（2）用多用电表测电阻时，将选择开关拨至“”挡，进行欧姆调零后，将两表笔接待测电阻两端，指针偏转角度如图乙所示，则应选________（选填“×1”或“×1k”）挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________（选填“机械”或“欧姆”）调零。
（3）为了更准确地测量该导电玻璃丝的阻值，实验小组设计了一个方案，部分电路如图丙，已知定值电阻。请在答题卡上补全电路图______（标出所选元件对应的电学符号）。
①电流表（量程，内阻约为）
②电流表（量程为，内阻）
（4）在实验过程中测得电流表的示数为，电流表的示数为，调节滑动变阻器，测得多组和，并作出图像如图丁所示，则该电阻的阻值为________Ω。
（5）此种导电玻璃的电阻率为________。（结果保留两位有效数字）
四、计算题（13题10分，14题12分，15题16分，满分38分。计算题要求写出必要的文字说明、方程和重要演算步骤，有数值计算的题，答案中必须明确写出数值和单位。）
13. 图甲为某种可测速的跑步机，其测速原理如图乙所示。该机底面固定着两根间距、长度的平行金属导轨。两金属导轨间充满磁感应强度为、方向垂直于纸面向里的匀强磁场，两金属导轨通过导线与的定值电阻及理想电流表相连。跑步机的橡胶带上镀有平行细金属条，橡胶带运动时，磁场中始终有且只有一根金属条与两金属导轨接通，已知每根金属条的电阻为。若某次运动，跑步机显示的速度为，求：
（1）金属条穿过磁场时产生的电动势；
（2）电流表的示数；
（3）每根金属条穿过磁场的过程中，所受安培力对其做的功。
14. 如图所示，水平面与光滑竖直半圆轨道相切于点，半圆轨道的半径为，上方空间有水平向右的匀强电场。质量、带电荷量的绝缘物块自点由静止释放，恰好能够到达点。已知物块与水平面间的动摩擦因数，、两点间的距离，不计空气阻力，重力加速度取。
（1）求物块到达点的速度大小；
（2）求匀强电场的大小；
（3）求物块从点飞出后的落点位置到点的距离d。
15. 工程师在制做芯片的过程中，需要利用电磁场精准控制粒子的轨迹。如图所示，以为原点建立空间直角坐标系。一粒子源不断释放质量为，电量为的正粒子。若粒子初速度为零，经过电压为的电场加速后，恰能以一定速度沿着半径为的圆弧轨迹通过辐射状电场，再从边中点垂直于平面射入棱长为的正立方体区域。正方体区域中存在一沿轴正方向的匀强磁场，粒子恰好在边射出，不计粒子重力及其它相互作用。
（1）求辐射状电场中，粒子运动轨迹处电场强度的大小；
（2）求匀强磁场的磁感应强度的大小；
（3）若粒子源释放的正粒子电量变为，而其它条件（、、、）不变，粒子依然能从点射入并到达平面区域，求的最大值。2025-2026学年度第一学期期终高中二年级教学质量测试
物理科试题
本试卷共8页，满分100分，考试时间75分钟
说明：
1．答题前，考生务必用黑色字迹的签字笔或钢笔将自己的姓名、考生号、考场号、座位号填写在答题卡上，并用2B铅笔在“考场号”、“座位号”栏内填涂考场号、座位号。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其它答案；答案不能答在试题卷上。
3．非选择题必须用黑色字迹的签字笔或钢笔作答，答案必须写在答题卡上各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考生必须保持答题卡整洁，考试结束后，将答题卡交回，试题卷自己保存。
第I卷 选择题（共46分）
一、单项选择题（本题共7小题，每小题4分，满分28分。在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，多选、选错或不答的得0分）
1. 为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向。
故选B。
2. “空间电场防病促生”技术基本原理是通过直流电源在悬挂电极和地面之间产生空间电场，其作用之一是加速植物体内带正电的钾、钙离子等向根部聚集，促进植物快速生长。图中实线为该空间电场线的示意图。下列说法正确的是（ ）
A. 悬挂电极应接电源正极
B. 图中所示的、两点场强相同
C. 钾、钙离子向根部聚集过程中电势能增大
D. 空气中带负电的尘埃微粒（重力不计）都将沿电场线向悬挂电极聚集
【答案】A
【解析】
【详解】A．根据题意，带正电的钾、钙离子受电场力的方向指向根部，而正电荷所受电场力的方向与电场方向相同，因此电场方向是由悬挂电极指向地面。电场线从正电荷或高电势处出发，终止于负电荷或低电势处，所以悬挂电极应接电源的正极，地面接电源的负极。故A正确；
B．电场强度是矢量，图中A、B两点处电场线的切线方向不同，即电场强度的方向不同。因此，A、B两点的电场强度不相同。故B错误；
C．钾、钙离子带正电，它们向根部聚集的过程中，电场力方向向下，位移方向也向下，电场力做正功。当电场力做正功时，电荷的电势能减小。故C错误；
D．空气中带负电的尘埃微粒受到的电场力方向与电场线方向相反，即指向悬挂电极。但由于电场线是曲线，带电微粒所受电场力的方向是时刻变化的，其运动轨迹不与电场线重合。故D错误。
故选A。
3. 如图1所示，一个空塑料瓶上固定着一根铁锯条和一块易拉罐（金属）片，将它们分别与静电起电机的两极相连，其俯视图如图2所示。在塑料瓶里放一盘点燃的蚊香，很快就看见整个透明塑料瓶里烟雾缭绕。摇动起电机，强电场使空气电离而产生负离子和正离子，负离子碰到烟尘微粒使它带负电，塑料瓶变得清澈透明。关于该过程，下列说法正确的是（ ）
A. 金属片附近的气体分子更容易被电离
B. 带电烟尘微粒做匀加速运动
C. 带电烟尘微粒运动过程中电势能增大
D. 带电烟尘微粒会被吸附到金属片上
【答案】D
【解析】
【详解】A．塑料瓶内锯条附近电场强度最大，锯条附近的空气分子更容易被电离，故A错误；
B．因为金属片和锯条间的电场不是匀强电场，带电烟尘微粒受到的电场力为变力，微粒的加速度也不是恒定值，所以带电烟尘微粒不是做匀加速运动，故B错误；
CD．带负电的烟雾颗粒向着金属片运动时，静电力做正功，电势能减少，最终运动到接正极的金属片上，故C错误，D正确。
故选D。
4. 如图所示，一平行板电容器两极板水平正对，上极板M固定，下极板N放在一个绝缘的温度敏感材料上，温度敏感材料会因为温度的变化而出现明显的热胀冷缩。给电容器充电后，N板带有负电，一带电微粒恰好静止在两极板间的P点。现切断电源，并使环境温度降低，则下列说法正确的是（ ）
A. 带电微粒带正电B. 带电微粒仍然静止
C. 电容器的电容增大D. 两极板间电压减小
【答案】B
【解析】
【详解】A．N板带有负电，带电微粒受到向上的电场力，可知微粒带负电，A错误；
B．使环境温度降低，温度敏感材料收缩，则MN两极板间距增加，根据
可得，极板带电量Q不变，则两极板间场强不变，则带电微粒仍然静止，B正确；
CD．根据可知，电容器的电容C减小，根据可知，因Q一定，可知两极板间电压增大，CD错误。
故选B。
5. 如图甲所示是一个“简易电动机”，一节5号干电池的正极向上，将圆柱形强磁铁吸附在电池的负极，用一段裸铜导线弯成甲图所示形状的线框，线框上端的弯折位置与正极良好接触，下面弯曲的两端与磁铁表面保持良好接触，放手后线框就会转动起来。该“简易电动机”的原理图如图乙所示，关于该“简易电动机”，下列说法正确的是（ ）
A. 线框①、②两部分导线电阻在电路中是串联关系
B. 电池消耗的电能全部转化为线框的动能
C. 从上往下看，该“简易电动机”顺时针旋转
D. 其工作原理是导线切割磁感线产生感应电流从而使导线框受到安培力而转动
【答案】C
【解析】
【详解】A．从电路结构可以看出，电流从电池正极流出，经过线框上端后，分成两路，分别流过线框①和②两部分，最后汇合通过磁铁流回电池负极。因此，线框①、②两部分导线在电路中是并联关系，故A错误；
B．根据能量守恒定律，电池消耗的电能一部分转化为线框转动的动能，另一部分由于导线存在电阻，会转化为内能。故B错误；
C．根据安培定则和左手定则判断线框的受力方向。电流经线框从电池正极流向负极，在线框的竖直部分①和②中，电流方向是向下的。根据图乙所示的磁场分布，磁感线从N极发出，在磁铁侧面，磁场方向是径向向外的。根据左手定则， 对于左侧导线①所受安培力指向纸面内侧，对于右侧导线②所受安培力指向纸面外侧。 因此，线框左侧受力向内，右侧受力向外，从上往下看，线框将顺时针旋转，故C正确；
D．该装置是电动机，其工作原理是通电导体在磁场中受到安培力而运动，故D错误。
故选C。
6. 如图所示，李辉用多用电表的欧姆挡测量变压器线圈的电阻，为方便操作，刘伟用两手分别握住线圈裸露的两端，完成读数后，李辉把多用电表的表笔与被测线圈脱离，此时刘伟感觉有电击感。下列说法正确的是（ ）
A. 发生电击是因为多用电表损坏了
B. 发生电击前后，通过刘伟的电流方向不变
C. 刘伟有电击感是因为两手间有瞬间的高电压
D. 若李辉握住表笔金属部分，也会有电击感
【答案】C
【解析】
【详解】A．发生电击是变压器线圈的断电自感现象导致的，与多用电表是否损坏无关，故A错误；
B．测量时电流来自多用电表内部电源，人体与变压器并联接入该电路；电击时线圈因自感产生的电流方向是阻碍原电流减小，线圈中产生的感应电动势方向与原来电流方向相同，此时人体与线圈串联，通过人体的电流方向与测试时的电流方向相反，故B错误；
C．变压器线圈是电感元件，当表笔脱离、电流突然消失时，线圈会产生很高的自感电动势，使两手间出现瞬间高压，从而产生电击感，故C正确；
D．表笔与线圈脱离后，表笔已与线圈断开，自感电动势不会加在表笔上，因此李辉握住表笔金属部分不会有电击感，故D错误。
故选：C。
7. 交警通常使用酒精浓度测试仪对驾驶员进行检测，其工作原理如图甲所示。电源的电动势为，内阻为，保护电阻，的电阻率与酒精气体浓度的关系如图乙所示，电路中电压表可视为理想电压表。当一位酒驾驾驶员对着测试仪吹气时，下列说法正确的是（ ）
A. 电压表的示数减小
B. 的阻值变大
C. 电源的输出功率变小
D. 通过保护电阻电流减小
【答案】A
【解析】
【详解】ABD．酒驾驾驶员对着测试仪吹气时，电阻R的阻值减小，电路总电阻减小，故干路电流I增大，通过保护电阻R0的电流增大，由闭合电路欧姆定律，可知电压表示数U=E-I（r+R0），故电压表示数变小，故A正确，BD错误；
C．当电路外电阻等于电源内阻时电源输出功率最大，且R外越接近r,电源输出功率越大，因为不知道电源内阻与外电路电阻的大小关系，即不知道r与R+R0大小关系，故不能判断电源的输出功率如何变化，故C错误。
故选A。
二、多项选择题（本题共3小题，每小题6分，满分18分。在每小题给出的四个选项中，有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分）
8. 关于以下四幅图说法正确的是（ ）
A. 图甲，由静止释放的强磁铁可以在竖直铝管中做自由落体运动
B. 图乙，断开开关时，延时继电器的弹簧并不会立刻将衔铁拉起
C. 图丙，真空冶炼炉接高频交流电，能利用炉内金属产生的涡流使金属熔化
D. 图丁，用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯是为了美观、方便组装
【答案】BC
【解析】
【详解】A．图甲中，强磁铁在竖直铝管下落时，会产生电磁阻尼现象，所以磁铁不会做自由落体运动，故A错误；
B．图乙中，断开开关S时，线圈A中的电流消失，但线圈B会产生互感现象，感应电流会维持一段时间，因此弹簧K不会立刻将衔铁D拉起，故B正确；
C．图丙中，真空冶炼炉接高频交流电时，炉内金属会因电磁感应产生涡流，涡流的热效应使金属熔化，故C正确；
D．图丁中，用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯，是为了减小涡流造成的电能损耗和铁芯发热，故D错误。
故选BC。
9. 2025年6月10日，哈密一重庆800千伏特高压直流输电工程投产送电，这是我国首个投产送电的“沙戈荒”新能源基地外送特高压直流输电工程。下图为直流输电示意图，在发电厂送电端将发电机产生的交流电通过“整流”设备变换为电压恒定的直流，在输电环节使用直流输电，用户再用“逆变”设备将直流变换为交流。关于高压直流输电，下列说法正确的是（ ）
A. 为实现高压直流输电，可以用变压器直接改变恒定电流的电压
B. “整流”设备应放升压变压器前，而“逆变”设备放在降压变压器后
C. 相比高压交流输电，高压直流输电可以减少电路中因电磁感应导致的能量损耗
D. 保持输电功率不变，输电电压从提升到，线路上损失的功率将减少为原来的四分之一
【答案】CD
【解析】
【详解】A．变压器的工作原理是电磁感应，需要变化的磁通量才能产生感应电动势，因此变压器不能直接改变恒定电流的电压，故A错误；
B．“整流”设备是将交流电转换为直流电，而变压器只能对交流电进行变压，所以“整流”设备应放在升压变压器之后；“逆变”设备是将直流电转换为交流电，需要先把直流电逆变为交流电，再通过降压变压器降压，所以“逆变”设备应放在降压变压器之前，故B错误；
C．高压交流电在传输过程中，会因电磁感应产生涡流、趋肤效应、电磁辐射等现象，导致能量损耗；而直流电不会产生电磁感应相关的损耗，因此相比高压交流电，高压直流电可以减少因电磁感应导致的能量损耗，故C正确；
D．根据输电功率公式，保持输电功率不变，输电电压加倍，电流会变为原来的，设输电线的电阻为，原情况下线路上损失的功率满足
改用后，根据上述推导可知线路损耗减少为原来的四分之一，故D正确。
故选CD。
10. 如图甲所示，在外圆半径为、内圆半径为的圆环区域内，有垂直于纸面向里的匀强磁场，磁感应强度大小随时间变化的规律如图乙所示。现将半径为、电阻为的匝金属线圈放入图甲磁场中，并使线圈圆心与圆环中心重合，若线圈间的安培力可以忽略，则下列说法正确的是（ ）
A. 线圈中将产生逆时针方向的感应电流
B. 时刻，线圈中的磁通量为
C. 线圈中产生的感应电动势大小为
D. 时间内，线圈产生的焦耳热为
【答案】ABD
【解析】
【详解】A．由图乙可知，磁感应强度大小随时间均匀增大，穿过线圈的磁通量增大，由楞次定律可知，线圈中将产生逆时针方向的感应电流，A正确；
B．线圈有效面积为
所以时刻，线圈中的磁通量为，B正确；
C．由图乙可知
根据法拉第电磁感应定律
解得，C错误；
D．由欧姆定律有
电流大小恒定，根据焦耳定律有
可得，D正确。
故选ABD。
第II卷 非选择题（共54分）
三、实验题（每空2分，满分16分。请将正确的答案写在答题卡上。）
11. 在“探究影响感应电流方向的因素”实验中，当电流从“-”接线柱流入灵敏电流表，指针左偏：电流从“”或“”接线柱流入时，指针右偏。如图所示是某次实验中指针偏转角度最大的瞬间，则
（1）此时磁铁的运动状态是________（选填“向上拔出”、“静止”或“向下插入”）。
（2）只做以下改变，一定会增大图中电流表指针偏转角度的是________（多选）
A. 磁铁静止，向上移动线圈
B. 增大（1）中磁铁的运动速度
C. 改用小量程，将导线从接线柱移接至接线柱
D. 将一个未与电路相接的闭合线圈套在图中线圈外
【答案】（1）向上拔出 （2）BC
【解析】
【小问1详解】
由图可知，电表指针左偏，则感应电流从“-”极流入，感应电流在线圈内产生的磁场方向向下，根据楞次定律可知，与条形磁体在线圈位置产生的磁场方向相同，可知穿过线圈的磁通量减小，根据楞次定律可知，此时磁铁的运动状态是向上拔出。
【小问2详解】
A．磁铁静止，向上移动线圈，则产生的感应电流不一定增加，指针偏角不一定会增加，A错误；
B．增大（1）中磁铁的速度，产生的感应电动势会增加，指针偏角会增大，B正确；
C．减小电流计的量程，即将导线从接线柱移接到，可使电流计指针偏角变大，C正确；
D．将一个未与电路相接的闭合线圈套在线圈外，线圈中的感应电流不变，电流计指针偏角不变，D错误。
故选BC。
12. 液晶显示器的主要材料是ITO导电玻璃。某小组同学设计实验测量一个长度为的圆柱体导电玻璃的电阻率，部分实验步骤如下。完成下列问题。
（1）先用螺旋测微器测量导电玻璃丝的直径，示数如图甲所示，其直径________mm。
（2）用多用电表测电阻时，将选择开关拨至“”挡，进行欧姆调零后，将两表笔接待测电阻两端，指针偏转角度如图乙所示，则应选________（选填“×1”或“×1k”）挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________（选填“机械”或“欧姆”）调零。
（3）为了更准确地测量该导电玻璃丝的阻值，实验小组设计了一个方案，部分电路如图丙，已知定值电阻。请在答题卡上补全电路图______（标出所选元件对应的电学符号）。
①电流表（量程为，内阻约为）
②电流表（量程为，内阻）
（4）在实验过程中测得电流表的示数为，电流表的示数为，调节滑动变阻器，测得多组和，并作出图像如图丁所示，则该电阻的阻值为________Ω。
（5）此种导电玻璃电阻率为________。（结果保留两位有效数字）
【答案】（1）1.874##1.875##1.876
（2） ①. ②. 欧姆
（3） （4）
（5）
【解析】
【小问1详解】
螺旋测微器的精确度为0.01mm，玻璃丝的直径
考虑估读误差，读数可取、、。
【小问2详解】
[1][2]开关拨至“”挡，进行欧姆调零后，测电阻发现指针偏转过大，说明待测电阻是小电阻，应改用“”挡，并需要重新进行欧姆调零，再进行测量。
【小问3详解】
因电流表内阻已知，将其与定值电阻进行串联可改装成电压表，故电路补全后如下图
【小问4详解】
由欧姆定律可知待测电阻
根据图像代入数据化简得
图丁斜率
可知
【小问5详解】
该导电玻璃的电阻满足
其中，
代入解得
四、计算题（13题10分，14题12分，15题16分，满分38分。计算题要求写出必要的文字说明、方程和重要演算步骤，有数值计算的题，答案中必须明确写出数值和单位。）
13. 图甲为某种可测速的跑步机，其测速原理如图乙所示。该机底面固定着两根间距、长度的平行金属导轨。两金属导轨间充满磁感应强度为、方向垂直于纸面向里的匀强磁场，两金属导轨通过导线与的定值电阻及理想电流表相连。跑步机的橡胶带上镀有平行细金属条，橡胶带运动时，磁场中始终有且只有一根金属条与两金属导轨接通，已知每根金属条的电阻为。若某次运动，跑步机显示的速度为，求：
（1）金属条穿过磁场时产生的电动势；
（2）电流表的示数；
（3）每根金属条穿过磁场的过程中，所受安培力对其做的功。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
金属条穿过磁场时产生的电动势满足
【小问2详解】
由题意知金属条的电阻为,故电流表的示数
【小问3详解】
每根金属条穿过磁场的过程中,安培力的大小为
根据左手定则可知安培力方向与金属条运动方向相反，做负功，满足
14. 如图所示，水平面与光滑竖直半圆轨道相切于点，半圆轨道的半径为，上方空间有水平向右的匀强电场。质量、带电荷量的绝缘物块自点由静止释放，恰好能够到达点。已知物块与水平面间的动摩擦因数，、两点间的距离，不计空气阻力，重力加速度取。
（1）求物块到达点的速度大小；
（2）求匀强电场的大小；
（3）求物块从点飞出后的落点位置到点的距离d。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
物块恰好到达C点时，由重力提供向心力，则
代入数据解得
【小问2详解】
物块从A点到C点过程，根据动能定理
代入数据解得
小问3详解】
物块从C点飞出后在竖直方向做自由落体运动，则
解得时间
物块在水平方向的加速度大小
水平位移
从C点飞出后的落点位置到A点的距离
15. 工程师在制做芯片的过程中，需要利用电磁场精准控制粒子的轨迹。如图所示，以为原点建立空间直角坐标系。一粒子源不断释放质量为，电量为的正粒子。若粒子初速度为零，经过电压为的电场加速后，恰能以一定速度沿着半径为的圆弧轨迹通过辐射状电场，再从边中点垂直于平面射入棱长为的正立方体区域。正方体区域中存在一沿轴正方向的匀强磁场，粒子恰好在边射出，不计粒子重力及其它相互作用。
（1）求辐射状电场中，粒子运动轨迹处电场强度的大小；
（2）求匀强磁场的磁感应强度的大小；
（3）若粒子源释放的正粒子电量变为，而其它条件（、、、）不变，粒子依然能从点射入并到达平面区域，求的最大值。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
粒子经过加速电场后速度为，根据动能定理
在辐射状电场中，根据牛顿第二定律
解得
【小问2详解】
粒子恰好在边射出，由几何关系可得
洛伦兹力提供向心力
解得
【小问3详解】
带电量为的粒子进入正方体区域的速度为，根据动能定理
洛伦兹力提供向心力
可得
当n最大时，有最小值，若使所有粒子都能到达平面区域，则的最小值
解得n的最大值为
