人教版九年级全册 第十九章 《生活用电》（单元复习）课件

这是一份人教版九年级全册 第十九章 《生活用电》（单元复习）课件，共51页。PPT课件主要包含了基本内容，内容结构，家庭电路，生活用电，安全用电，保险装置，视频总结，第1节，知识结构，第1节安全用电等内容，欢迎下载使用。

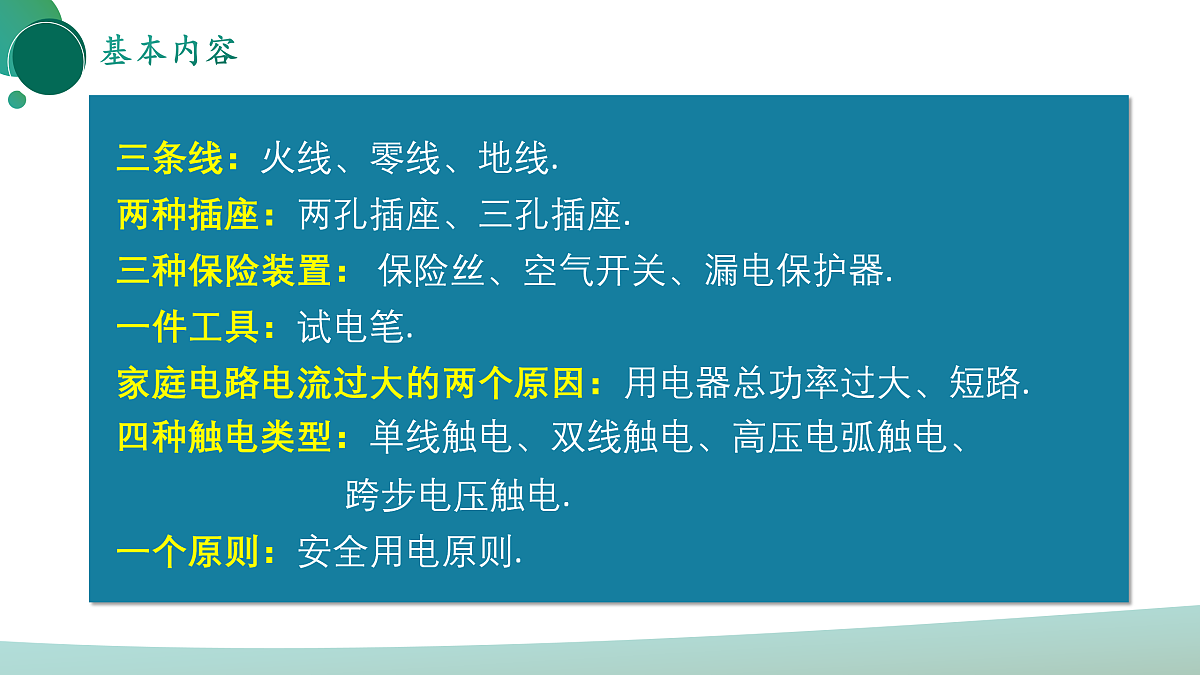

三条线：火线、零线、地线.两种插座：两孔插座、三孔插座.三种保险装置： 保险丝、空气开关、漏电保护器.一件工具：试电笔.家庭电路电流过大的两个原因：用电器总功率过大、短路.四种触电类型：单线触电、双线触电、高压电弧触电、 跨步电压触电.一个原则：安全用电原则.

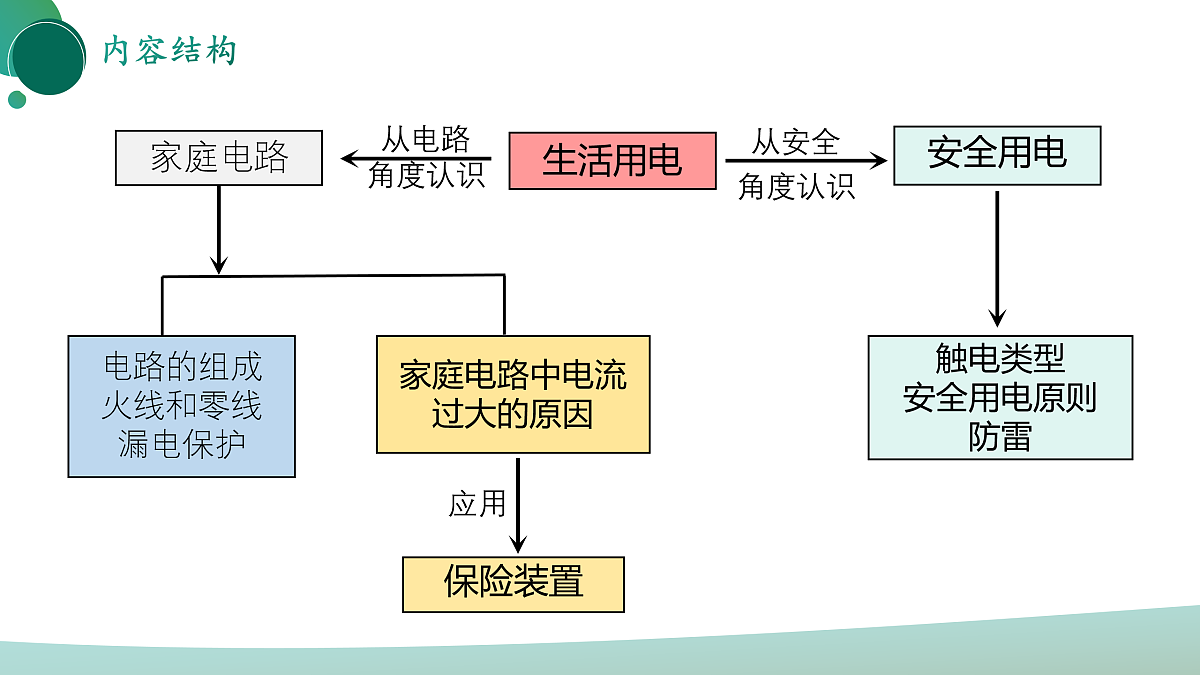

电路的组成火线和零线漏电保护
家庭电路中电流过大的原因
触电类型安全用电原则防雷

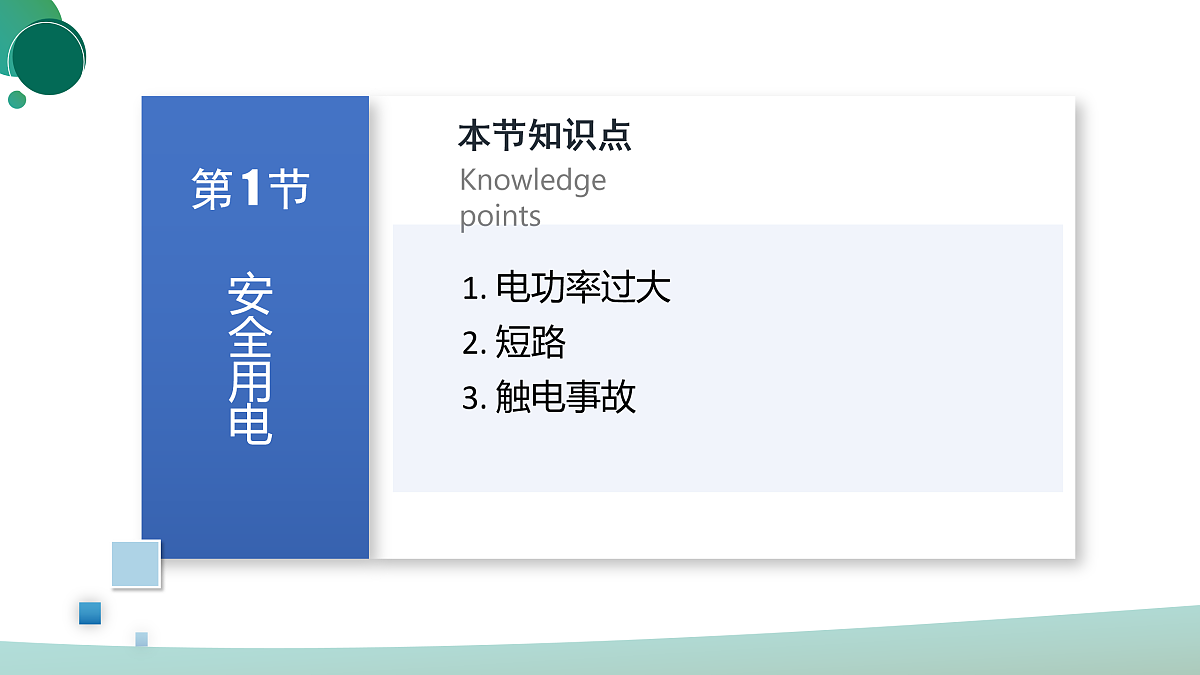

1. 电功率过大2. 短路3. 触电事故

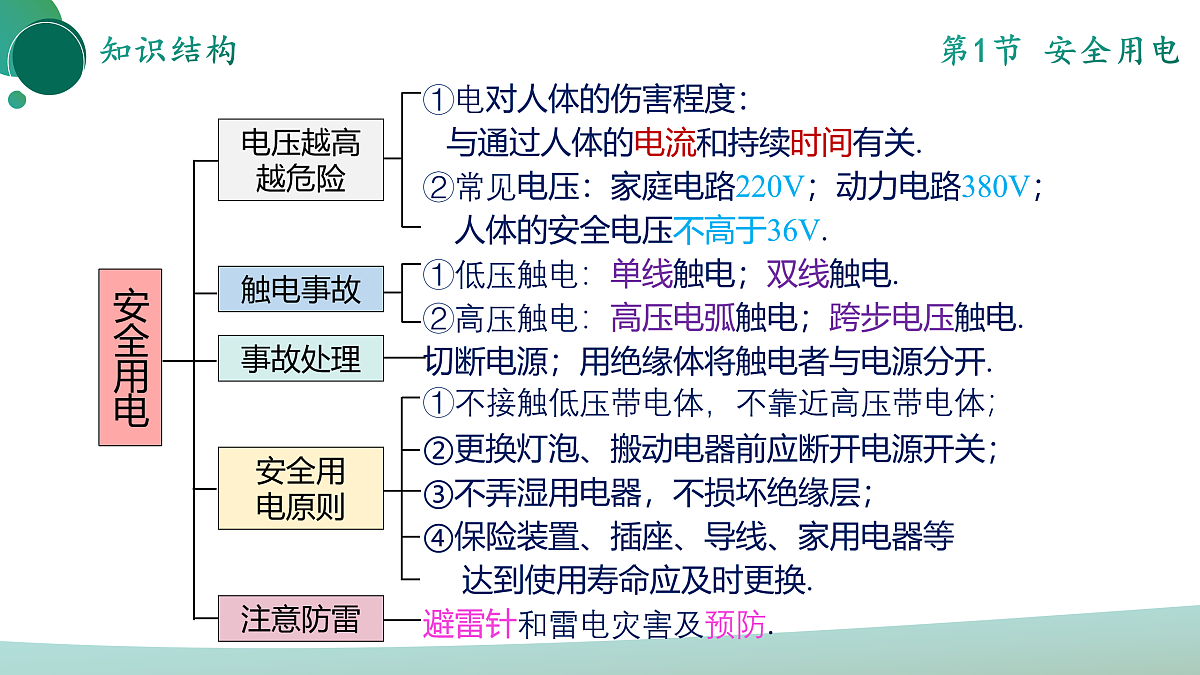

①电对人体的伤害程度： 与通过人体的电流和持续时间有关.②常见电压：家庭电路220V；动力电路380V； 人体的安全电压不高于36V.①低压触电：单线触电；双线触电.②高压触电：高压电弧触电；跨步电压触电.切断电源；用绝缘体将触电者与电源分开.①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等 达到使用寿命应及时更换.避雷针和雷电灾害及预防.

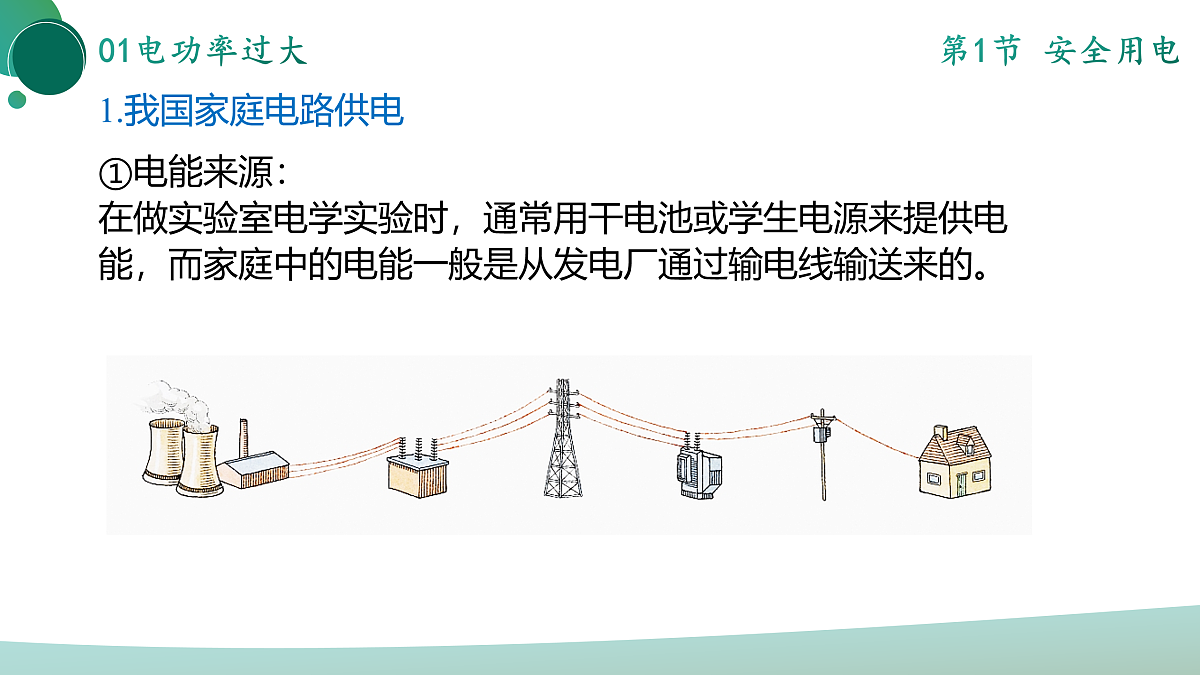

①电能来源：在做实验室电学实验时，通常用干电池或学生电源来提供电能，而家庭中的电能一般是从发电厂通过输电线输送来的。

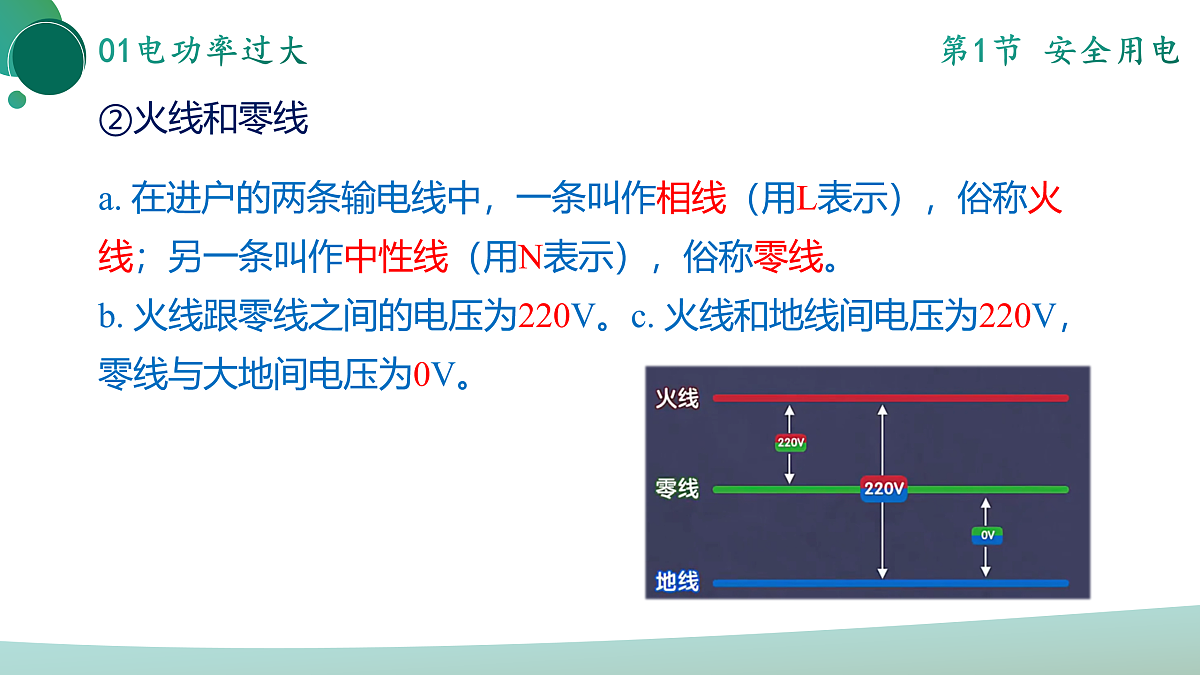

a. 在进户的两条输电线中，一条叫作相线（用L表示），俗称火线；另一条叫作中性线（用N表示），俗称零线。b. 火线跟零线之间的电压为220V。c. 火线和地线间电压为220V，零线与大地间电压为0V。
2.家用电器的总功率过大
①家庭电路中的总功率与电流的关系根据根据电功率和电流、电压的关系式 P = UI，可得
家庭电路中的电压U是一定的，U = 220V
电功率 P 越大，电路中的电流 I 越大。
②电功率过大导致电流过大的原因
③家用电器的总功率对家庭电路的影响
在 R 、t 一定时，I 越大，Q 越多。
　　如果家庭电路中，接入的用电器功率过大或同时使用的用电器过多，则电路中总功率会很大，电路中的总电流会过高。
会引起线路故障，甚至发生火灾。
1.家庭电路中的短路现象
①不小心使相线和中性线直接连通造成短路。②电线绝缘皮破损或老化，使相线和中性线直接连通造成短路。③用电器进水造成短路。
2.短路引起电流过大的原因
在短路的情况下，电阻 R 很小，电路中的电流 I 会很大。
3.短路对家庭电路的影响
当电路发生短路时，导线的电阻变得很小，而电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
1. 人体电阻及触电的实质
人是导体。当人体触及带电体并成为闭合电路的一部分时，人体就会有电流通过。通常情况下，人的皮肤在干燥时电阻为104~105Ω，在潮湿时皮肤的电阻会大幅降低。如果电流达到一定值，就会发生触电事故。
2.人体接触不同电流的作用特征
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
通过人体的安全电流为不超过10mA。
大量实验数据表明：人体的安全电压不高于____伏。
电阻一定时，电压_____，电路中的电流 I_____，对人体危害越大。
①触电电流大小由人体电阻和加在人体两端的电压决定。
①家庭电路的电压 _____V②工厂动力电路的电压 380 ②高压输电线路的电压 10 kV～500 kV
一只手接触相线，另一只手接触中性线，导线、人体构成了闭合电路，大电流通过人体就会发生触电事故。
一只手接触相线，另一只手虽然没有接触中性线，但是由于人站在地上，相线、人体、大地同样构成闭合电路，电流同样会通过人体，从而发生触电事故。
a. 应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源；b. 切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救；c. 若同时发生火灾，要先切断电源，绝不能在未断电的情况下泼水救火。
特别需要注意不能直接去碰触电的人，否则施救者也会触电。
家庭电路以外的防触电安全须知
1. 高压触电及防范①电弧触电：高压输电线路电压高达几万至百万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。②跨步电压触电：当高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压（跨步电压）。这时电流从一条腿流入，从另一条腿流出，同样会发生触电事故。
③防范高压触电远离高压带电体，比如不在高压输电线附近玩耍、钓鱼等。当发现有高压输电线掉落在地上时，千万不要靠近输电线落地点！一旦不小心跨入输电线落地点区域，可用单脚跳离或双脚并拢跳离等方法离开该区域，以避免构成闭合电路而发生触电事故。
2. 注意防雷雷电是大气中一种剧烈的放电现象。云层和大地之间的电压可达几亿伏，放电时的电流可达二十万安，产生很强的光和声。防雷的原理：为雷电提供一条低电阻的通道，或避免将自己连入雷电的通路中。
　　在雷电天气，人在开阔地行走时，不要举着雨伞或肩扛长的易导电物体，也不要在户外进行骑行等活动，更不可在大树下避雨。要及时进入室内躲避，或尽快躲入车内，并注意不要接触金属部分。
【例题1】如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（　　）A．空调正常工作时，灯泡一定发光B．如果插座被短路，空气开关会跳闸C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
【例题2】如图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。则：（1）只有该用电器接入电路中，通过保险丝的电流为____A。（2）一个电阻为8.8kΩ的人，赤脚站在地上，不小心手接触了火线，此时通过人体的电流是_______A，保险丝_____ 熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流IA_____IB（选填“＞”、“＜”或“＝”），从而切断电路，保护人身安全。
（1）只有该用电器接入电路中，流过该用电器的电流是 I=P/U=1100W/220V=5A这也是通过保险丝的电流大小；（2）人体的电阻是R=8800Ω ，此时通过人体的电流是 I人=U/R人=220V/ 8800Ω=0.025A通过保险丝的电流 I总=I++I=5A+0.025A=5.025A这个电流小于保险丝的额定电流，那么保险丝不会熔断；从图中可以看到，人体和用电器是并联的，流过A处的电流等于流过用电器的电流和人体的电流之和，所以通过A、B两处的电流IA ＞ IB 。
【例题3】漏电保护器可以自动比对火线、零线上的电流大小，若检测到两者电流不等则会立刻切断电路，保护可能触电的人员。如果在接有漏电保护器的电路中，A、B、C、D四人分别单独以图所示方式用手接触裸露的电线，A、B直接站在地面，C、D站在木凳上。他们中最有可能触电的是（　　）A．A B．B C．C D．D
1. 电流过大的防护2. 相线和中性线的辨别3. 保护线与漏电保护器的作用
第2节 家庭电路的基本组成
1. 实验：电路电流过大金属丝会熔断吗
如图所示，A、B 两个接线柱间是一段铅锑合金丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器的滑片，当电阻减小时，电流增大，观察会有什么现象？。
铅锑合金丝会熔断，而铜丝没有熔断。
现象分析：　长度、横截面积相同的铅锑合金丝的电阻比铜丝大得多，熔点比铜丝低得多。当电流过大时，铅锑合金丝由于温度升高而熔断，切断电路，而铜丝、铁丝等在这种情况下不能熔断。思考：有没有一种装置能在电流过大时___________电路以起到保护作用？
①保险丝：人们利用铅锑合金这类材料制成了熔断器中的核心部件，俗称________。②工作原理：不同规格的保险丝有不同的额定电流。a. 通过保险丝的电流_____或_____额定电流时，电路正常工作；b. 通过保险丝的电流_____额定电流时，保险丝_____，从而切断电路。
　　当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”。在找出电流过大的原因并把问题解决之后，重新接通空气开关就可以了。
①定义：在很多居民楼的供电线路中，常采用低压断路器对电流过大的电路进行保护，又称_________。
02相线和中性线的辨别
①作用：辨别火线和零线；检查用电设备是否带电。
②试电笔构造：由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
③试电笔原理：氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电，氖管会发出红光。
a. 被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会______。
b. 被测导线是零线时，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管________。
④试电笔使用要　　　接触笔尾的金属体，　　　接触测的导线。如果氖管发光，则接触的是相线，如果氖管不发光，接触的则是中性线。
03保护线与漏电保护器的作用
1. 插座家中常见插座有两孔插座和三孔插座。
2. 三线插头①三脚插头上标着“E”的导线和用电器的 相连，插座上相应的导线和室外的大地相连。
②三线插头的保护作用：万一用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。
3. 漏电保护器①漏电保护器的作用：
a. 家庭电路中安装了漏电保护器后，若出现　　情况，它会迅速切断电路。b. 如果站在地上的人不小心接触了　　，电流经过人体流入大地，漏电保护器也会迅速切断电路，对人体起到保护作用。
当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
04家庭电路的基本组成
进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。
2. 家庭电路各组成部分的连接顺序
3. 家庭电路中各部分的安装特点及作用
①作用：电路中电流过大时，保险丝熔断，自动切断电路。②材料：由电阻率较大、熔点较低的铅锑合金制成。③保险丝安装位置：保险丝安装在干路相线上，总开关后方。
不能单独安装在零线上，原因是当保险丝熔断，则零线断路，火线通路，容易触电。
　　为了能够更加合理、安全地分配电能以及方便用户维修操作，有的家庭还设有室内配电箱。根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电。
　　一些更复杂的配电设计，例如会结合实际使用需求等因素，将卫生间、厨房等房间的插座另成回路，且加装漏电保护器，形成更多的分支回路，各分支回路之间互不影响。
【例题】如图所示为一种典型的家庭电路配电分支回路的设计方案。结合你所掌握的家庭电路知识，你能说一说图中设计了几条分支回路吗？每条分支回路的主要用途有哪些？
该家庭电路分成了三条分支回路。
照明分支回路采用了空气开关；插座分支回路加装了漏电保护器。当插座分支回路出现故障而被切断时，照明等其他分支回路不会受到影响。
【例题1】为了让同学们养成关注生活和社会的良好习惯，老师倡导同学们对身边一些常见的物理量进行估测。下列说法符合实际的是（　　）A．我国家庭电路的电压是220VB．一节新干电池的电压约为3VC．实验室所用一段导线的电阻约为100ΩD．教室内节能灯工作时的电流约为4A
【例题2】小张在家庭电路图中设置了五处开关（如图所示）。小金觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）A．1、2B．2、4C．1、4D．3、5
【例题3】某家庭电路图如图所示，下列说法中正确的是（　　）A．a为空气开关，b为电能表B．连接电路时可以将地线和零线互换C．螺口灯的安装符合安全用电要求D．插座的“两孔”和“三孔”是串联的
【例题4】下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的（　　）A．家庭电路中电能表安装在总开关的前面B．马路两旁的路灯，晚上同时亮、早上同时熄灭，它们是串联的C．家里的台灯与其控制开关是串联的D．调节台灯亮度的电位器应与灯泡串联
【例题5】小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏、开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（　　）
