2025-2026学年北京市海淀区高三上学期期末反馈练习物理试卷（学生版）

这是一份2025-2026学年北京市海淀区高三上学期期末反馈练习物理试卷（学生版），共20页。
第一部分
本部分共10题，每题3分，共30分。在每题给出的四个选项中，有的题只有一个选项是正确的，有的题有多个选项是正确的。全部选对的得3分，选不全的得2分，有选错或不答的得0分。把正确的答案填涂在答题纸上。

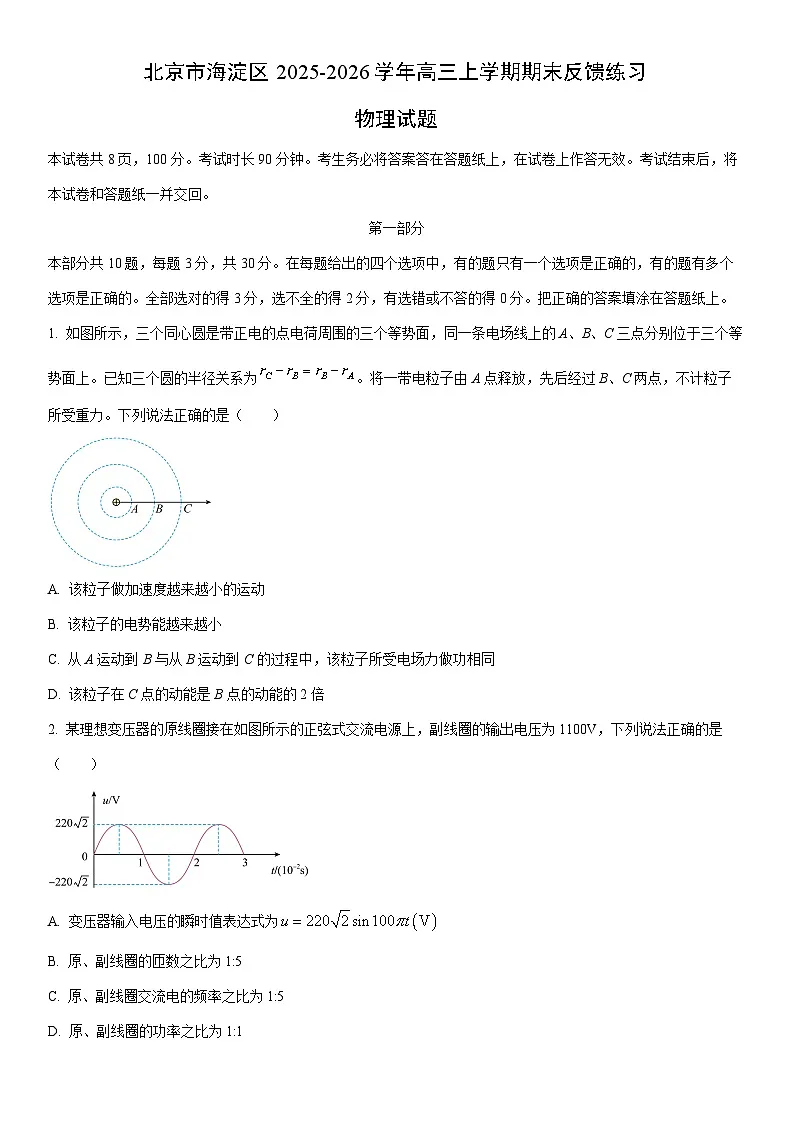

1. 如图所示，三个同心圆是带正电的点电荷周围的三个等势面，同一条电场线上的A、B、C三点分别位于三个等势面上。已知三个圆的半径关系为。将一带电粒子由A点释放，先后经过B、C两点，不计粒子所受重力。下列说法正确的是（ ）
A. 该粒子做加速度越来越小的运动
B. 该粒子的电势能越来越小
C. 从A运动到B与从B运动到C的过程中，该粒子所受电场力做功相同
D. 该粒子在C点的动能是B点的动能的2倍
2. 某理想变压器的原线圈接在如图所示的正弦式交流电源上，副线圈的输出电压为1100V，下列说法正确的是（ ）
A. 变压器输入电压的瞬时值表达式为
B. 原、副线圈的匝数之比为1:5
C. 原、副线圈交流电的频率之比为1:5
D. 原、副线圈的功率之比为1:1

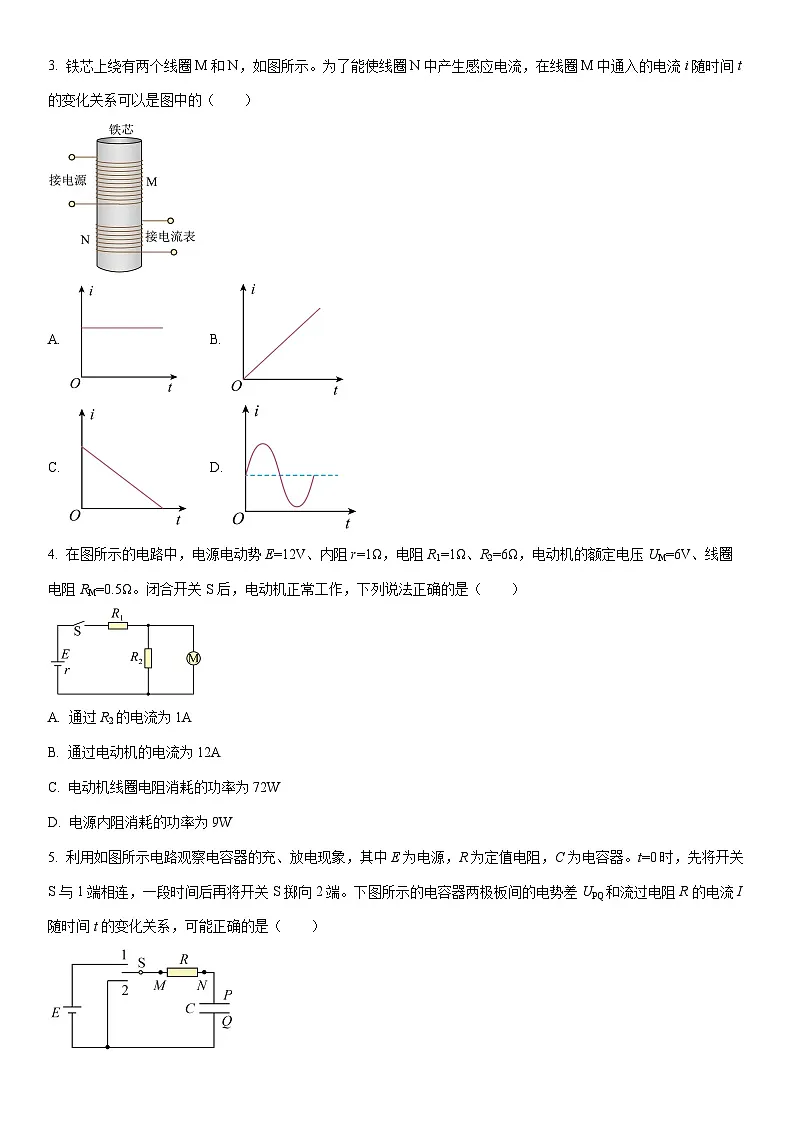

3. 铁芯上绕有两个线圈M和N，如图所示。为了能使线圈N中产生感应电流，在线圈M中通入的电流i随时间t的变化关系可以是图中的（ ）
A. B.
C. D.
4. 在图所示的电路中，电源电动势E=12V、内阻r=1Ω，电阻R1=1Ω、R2=6Ω，电动机的额定电压UM=6V、线圈电阻RM=0.5Ω。闭合开关S后，电动机正常工作，下列说法正确的是（ ）
A. 通过R2的电流为1A
B. 通过电动机的电流为12A
C. 电动机线圈电阻消耗的功率为72W
D. 电源内阻消耗的功率为9W

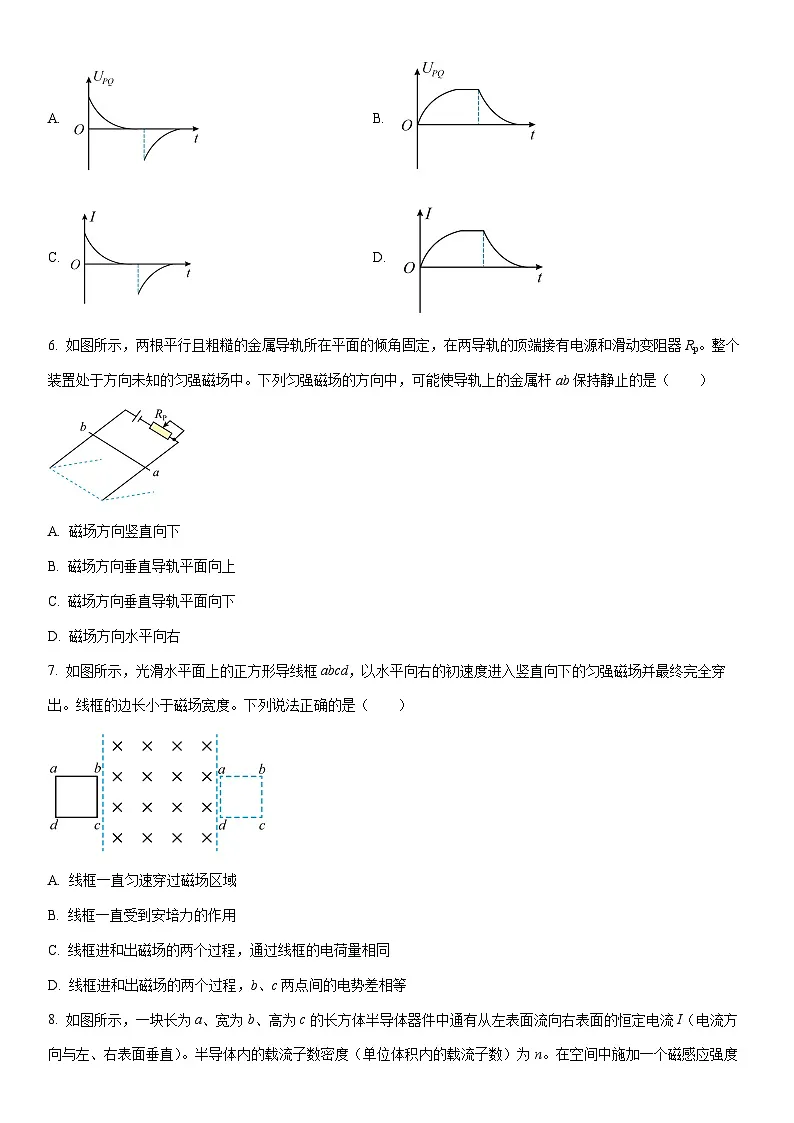

5. 利用如图所示电路观察电容器的充、放电现象，其中E为电源，R为定值电阻，C为电容器。t=0时，先将开关S与1端相连，一段时间后再将开关S掷向2端。下图所示的电容器两极板间的电势差UPQ和流过电阻R的电流I随时间t的变化关系，可能正确的是（ ）
A. B.
C. D.
6. 如图所示，两根平行且粗糙的金属导轨所在平面的倾角固定，在两导轨的顶端接有电源和滑动变阻器Rp。整个装置处于方向未知的匀强磁场中。下列匀强磁场的方向中，可能使导轨上的金属杆ab保持静止的是（ ）
A. 磁场方向竖直向下
B. 磁场方向垂直导轨平面向上
C. 磁场方向垂直导轨平面向下
D. 磁场方向水平向右
7. 如图所示，光滑水平面上的正方形导线框abcd，以水平向右的初速度进入竖直向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A. 线框一直匀速穿过磁场区域
B. 线框一直受到安培力的作用
C. 线框进和出磁场的两个过程，通过线框的电荷量相同
D. 线框进和出磁场的两个过程，b、c两点间的电势差相等
8. 如图所示，一块长为a、宽为b、高为c的长方体半导体器件中通有从左表面流向右表面的恒定电流I（电流方向与左、右表面垂直）。半导体内的载流子数密度（单位体积内的载流子数）为n。在空间中施加一个磁感应强度大小为B、沿x轴负方向的匀强磁场，稳定时，半导体上、下表面的电势分别为、，下列说法正确的是（ ）
A. 半导体上、下表面电势差与半导体内载流子的电性无关
B. 半导体内载流子所受洛伦兹力的大小为
C. 半导体内载流子定向移动的速率为
D. 仅增大电流I，变大
9. 空间中存在一方向未知的匀强电场，一质量为m，电荷量为q的带负电的小球，从竖直平面内a点以速度v0沿水平方向抛出后，先、后经过同一竖直平面内的b、c两点，其中a、c两点在同一条竖直线上。小球运动至b点时的速度方向竖直向下，其大小为v0。已知重力加速度为g，不计空气阻力，下列说法正确的是（ ）
A. 小球从a点运动至b点的时间小于其从b点运动至c点的时间
B. 小球运动至c点时的速度大小为
C. 小球从a点运动至c点的整个过程中，其所受重力做功可能为
D. 小球从a点运动至c点的整个过程中，其所受重力做功可能为
10. 自由电子激光器是把电子束的能量转换成相干辐射的激光器，其核心部件是扭摆磁铁。如图所示，扭摆磁铁由沿y方向周期性交错排列的对、宽度均为的永磁体组成（）。电子经加速后，从坐标原点射入平面，在周期性磁场力作用下，电子几乎沿轴方向前进，同时在方向上做小幅摆动，并向外辐射出电磁波。电子运动情况相同时，可以辐射出相位相同的电磁波。已知磁场沿轴方向的分量随的变化关系为，电子的质量为、电荷量为。仅考虑对电子的作用，忽略电子质量和速率的变化。下列说法正确的是（ ）
A. 在到范围内，电子做匀速圆周运动
B. 电子运动过程中，若经过点（0，a，0），则一定会经过点（0，2a，0）
C. 电子穿过扭摆磁铁的时间为
D. 沿方向相距为的两点处运动情况相同的电子，辐射出的电磁波相位相同
第二部分
本部分共8题，共70分。
11. 多用电表可用来测量电流、电压和电阻。
（1）甲同学利用多用电表测量图所示电路中小灯泡正常工作时的电压和电流，下列操作正确的是 。
A. 图甲中将选择开关旋转到合适量程的直流电压挡，红表笔接触点的电势应该比黑表笔高
B. 图甲中将选择开关旋转到合适量程的直流电压挡，红表笔接触点的电势应该比黑表笔低
C. 图乙中将选择开关旋转到合适量程的直流电流挡，电流应该从红表笔流入多用电表
D. 图乙中将选择开关旋转到合适量程的直流电流挡，电流应该从黑表笔流入多用电表
（2）乙同学用表盘为下图的多用电表测量一个阻值大约是2kΩ左右的电阻。在用红、黑表笔接触这个电阻两端之前，请从下列选项中挑出合理的步骤，操作顺序为____。（填写选项前的字母）
A．将红表笔和黑表笔接触
B．把选择开关旋转到“×1k”位置
C．把选择开关旋转到“×100”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
12. 某实验小组利用下列器材测量某种金属丝的电阻率，金属丝的阻值大约为9Ω。除了导线和开关外，还有以下器材可供选择：
A、电源电动势为E=3.0V，内阻不计
B、电压表（0~3V，内阻约3kΩ）；（0~15V，内阻约15kΩ）
C、电流表A（0~0.6A，内阻约0.125Ω）；（0~3A，内阻约0.0255Ω）
D、滑动变阻器R1（最大阻值5Ω，额定电流3A）
E、滑动变阻器R2（最大阻值200Ω，额定电流125A）
（1）为了调节方便，滑动变阻器应选用________。（选填选项前的字母）
（2）根据实验电路图，在图中用连线代替导线完成实验器材的连接。
（3）实验小组对测量电路进行了创新，如图所示，在电阻丝上夹有一个可沿电阻丝滑动的金属触头P，触头的位置可从刻度尺上读出。实验时改变触头P与电阻丝接触的位置，多次改变电阻丝接入电路的长度l，调节滑动变阻器滑动头的位置，使电流表的读数达到某一相同值I时，记录电压表的示数U，得到多个的值，作出的图像，如图所示。
①如果已经测得电阻丝的直径为d，根据图中所给数据，可得金属丝的电阻率ρ=________。（用a、b、c和d表示）
②请从理论上分析并说明，①问求得的电阻丝电阻率________（选填“存在”或“不存在”）因电表内阻带来的误差。
13. 如图所示，交流发电机矩形金属线圈abcd处于磁感应强度B=0.04T的匀强磁场中。线圈面积S=0.1m2、匝数n=100（图中只画出1匝）、总电阻r=20Ω，线圈可绕垂直于磁场且过bc和ad边中点的转轴OO′以角速度ω=300rad/s匀速转动。线圈的两个末端分别与两个彼此绝缘的铜环E、F焊接在一起，并通过电刷与阻值R=100Ω的定值电阻连接。电路中其他电阻忽略不计。求：
（1）从图示位置开始计时，写出感应电流的瞬时值表达式。
（2）从图示位置转过90°，求流过线圈的电荷量q。
（3）从图示位置转过90°，求外力对线圈做的功W。
14. 如图所示，有两个相同的平行金属极板水平正对放置，OO'为平行于极板的中线。两极板间的距离为d，极板长度为L，极板间电压为U。一质量为m、电荷量为q的带正电粒子以初速度v从O点沿OO'射入电场，并从两极板右侧射出电场。两极板间的电场可看作匀强电场，不计粒子所受重力。求：
（1）粒子在电场中运动的加速度大小a。
（2）粒子在电场中偏离OO′的距离y。
（3）粒子穿出电场时的动能Ek。
15. 如图所示，在y≥0区域存在垂直纸面向外匀强磁场。一质量为m、电荷量为q的带负电粒子，从x轴上的P点以与x轴正方向成30°的速度v垂直磁场射入，经过y轴上的M点时，速度垂直于y轴，最终从x轴上的N点（图中未画出）射出磁场。已知磁感应强度的大小为B，OP=a。不计粒子所受重力。求：
（1）求粒子所带电荷量的大小q。
（2）求粒子在磁场中运动的周期T。
（3）若仅改变粒子速度大小，使粒子恰好不从y轴穿出运动至第二象限，求粒子的入射速度大小v′。
16. 图1所示是用来冶炼合金钢的真空冶炼炉，炉外有线圈。在线圈中通入迅速变化的电流，就会在炉内的金属中产生涡流，涡流产生的热量使金属熔化。冶炼炉的工作原理可简化成如图2所示的模型，将被冶炼的金属块视为材质均匀的圆柱体。在某次加热过程中，线圈中的电流i随时间t均匀增大，即，产生的磁场可视为匀强磁场（图中未画出），其磁感应强度的大小（和均为已知常量）、方向与圆柱体轴线平行，磁场截面圆心与金属圆柱体截面圆心重合。圆柱体可看作是由一系列同轴圆柱状薄壳组成，每层薄壳自成一个闭合回路，各回路间互不影响。不考虑涡流产生的磁场。研究半径为r、厚度为Δr（）的薄壳。经典物理学认为，金属导体中自由电子在定向移动过程中会受到与其定向移动方向相反的阻力。已知电子的电荷量为e。已知金属块高为h，电阻率为ρ。当薄壳中形成稳定的电流时，论证某一自由电子定向移动过程中受到的阻力大小与其定向移动速率v是否满足（k为比例系数）。若满足，求出比例系数k，若不满足，请说明理由。
17. 兰州重离子加速器是我国首台大型重离子加速器，它的建成标志着我国该技术领域达到了国际先进水平，其核心装置是回旋加速器。不考虑粒子所受重力和粒子间的相互作用
（1）回旋加速器的工作原理如图所示，置于真空中的D形金属盒半径为R，磁感应强度大小为B的匀强磁场与盒面垂直，在狭缝间加上周期性变化的交变电压。一质量为m、电荷量为q的带正电的粒子从中心位置O处飘入狭缝，其初速度可视为0。交变电压的周期与带电粒子在磁场中的运动周期相同。若忽略粒子穿过狭缝的时间，不考虑相对论效应。求：
a、交变电压的周期T。
b、粒子加速后可获得的最大动能Ek。
（2）当粒子速度很大时，必须考虑相对论效应。粒子的质量随着速度的增加而增大，质量的变化会导致其回转周期的变化，从而破坏了与电压变化周期的同步。为解决这一问题，某同学设计了随半径变化的非匀强磁场。
a、为了保持粒子回旋周期与电压变化周期的同步，随着粒子运动半径增大，磁感应强度应越来越______（选填“大”或 “小”）。如图所示，现有甲、乙两种可供选择的非匀强磁场设计方案，你认为______（选填“甲”或“乙”）方案可能符合设计要求。
b、对（2）a中选定的磁场，进一步研究。非均匀磁场，除沿z轴方向的分量Bz外，还存在垂直于z轴的径向分量Br，会对加速粒子的运动产生影响。分析在该非匀强磁场中，z=z0（z0＞0）平面内绕z轴做圆周运动的粒子。已知，k为常量。根据上述信息，填写下表：
18. 如图1所示，真空中有一长直细金属导线OOʹ，与导线同轴放置一高为H的金属圆柱面。假定导线OOʹ沿径向均匀射出电子，单位长度导线单位时间内射出的电子数恒为n。已知电子的质量为m、电荷量为e。忽略出射电子间的相互作用和电子所受重力。
（1）将导线OOʹ与圆柱面看作是一个电容器，导线发射电子前电容器不带电。经过一段时间t（t远大于电子从导线运动到圆柱面的时间），导线OOʹ与圆柱面间电势差恰好达到最大值。假设射出的电子动能均为Ek0，求：
a、导线OOʹ与圆柱面间电势差达最大值后，从某一电子出射开始计时，以该电子的出射速度方向为正方向，定性画出该电子在电场中运动的v-t图。
b、假设电子与圆柱面碰撞后不反弹，已知圆柱面的底面半径为A。求最初打到圆柱面上的电子对单位面积的圆柱面的压力f。
（2）如图2所示，将圆柱面通过一个可调电阻R与大地相连，同时使导线OOʹ与大地相连（图中未画出）。假设射出的电子动能在0 ~ Ek0之间均匀分布。
a、改变电阻R的阻值，通过电阻的电流达到稳定时，流过电阻的电流I、电阻两端的电压U会有不同的取值，定性画出电阻R的电功率P随I变化的P—I图线，并求出电功率的最大值Pmax。
b、若将圆柱筒视为一个电源，求该电源的等效电动势E和内电阻r。
参考答案
1. 【答案】AB
【解析】A．由点电荷周围的场强为，可知
则粒子做加速运动的加速度为
故由A点释放，先后经过B、C两点做加速度逐渐减小的加速运动，故A正确；
B．粒子从A点释放，运动经过B、C两点，做加速运动，则粒子带正电，电场力做正功，电势能一直减小，故B正确；
C．由点电荷周围的场强为，可知
而，由可知
则从A运动到B与从B运动到C的过程中，该粒子所受电场力做功由可知，故C错误；
D．对粒子从A点到B、C点的过程，由动能定理有，
因，则
可知，故D错误。故选AB。
2. 【答案】ABD
【解析】A．由图像可知输入电压的最大值为
周期为，则角速度为
则变压器输入电压的瞬时值表达式为，故A正确；
B．原线圈输入电压的有效值为，
根据理想变压器两端的电压比等于匝数比，有，故B正确；
C．理想变压器不改变交流电的频率，则原、副线圈交流电的频率之比为1:1，故C错误；
D．理想变压器忽略磁损、铜损和铁损，则原、副线圈的功率之比为1:1，故D正确。
故选ABD。
3. 【答案】BCD
【解析】要使N中产生感应电流，则铁芯内磁感应强度应发生变化，此磁场由M中电流产生，则M中通入变化的电流。故选BCD。
4. 【答案】AD
【解析】A．通过R2的电流为，故A正确；
B．根据闭合电路欧姆定律可得
代入数据解得
所以通过电动机的电流为，故B错误；
C．电动机线圈电阻消耗的功率为，故C错误；
D．电源内阻消耗的功率为，故D正确。故选AD。
5. 【答案】BC
【解析】时，先将开关S与1端相连，电容器开始充电，在充电过程中，电容器两极板间的电势差逐渐增大，
充电电流为，可知逐渐减小，电阻两端的电势差为
可知逐渐减小，当充电完毕时，，充电电流为0
一段时间后再将开关S掷向2端，电容器放电，电容器上极板带正电，可知点的电势低于点的电势，则为负，放电过程，电容器两极板间的电势差逐渐减小，放电电流为，可知逐渐减小，电阻两端的电势差为
可知逐渐增大，放电完毕后，，放电电流为0。故选BC。
6. 【答案】ABCD
【解析】A．若磁场方向竖直向下，对金属杆受力分析，如图所示
杆受三个力可以处于平衡，可能还有斜面对杆的静摩擦力也能使杆平衡，故A正确；
B．磁场方向垂直导轨平面向上，受力分析如图所示
杆受到沿着斜面向上的静摩擦力是可以处于平衡状态的，故B正确；
C．磁场方向垂直导轨平面向下，受力分析如图所示
杆受三个力可以处于平衡，可能还有斜面对杆的静摩擦力也能使杆平衡，故C正确；
D．磁场方向水平向右，安培力竖直向上，如图所示
杆受到沿着斜面向上的静摩擦力可以保持平衡状态，故D正确。故选ABCD。
7. 【答案】C
【解析】AB．线框在进入磁场和出磁场时受到安培力的作用，将做减速运动；当线框完全进入磁场中时，线框的磁通量不变，线框中没有电流，不会受到安培力的作用，做匀速运动，故AB错误；
C．线框在进和出磁场的两过程中通过导线横截面的电荷量为
线框在进和出磁场的两过程中磁通量变化量相同，线框在进和出磁场的两过程中通过导线横截面的电荷量相等，故C正确；
D．线框进和出磁场过程中产生电动势
进磁场时，bc边相当于电源，根据右手定则可知，b点相当于电源的正极，所以b、c两点间的电势差为
出磁场时，ad边相当于电源，根据右手定则可知，a点相当于电源的正极，所以b、c两点间的电势差为
线框在进磁场的过程中的速度大于线框在出磁场的过程中的速度，进磁场时b、c两点间的电势差大于出磁场的，故D错误。故选C。
8. 【答案】BCD
【解析】A．若载流子为负电荷，负电荷向上偏转，上表面电势低于下表面电势；若载流子为正电荷，正电荷向上偏转，上表面电势高于下表面电势，故A错误；
B．电子所受的洛伦兹力为
因为可得，故B正确；
C．稳定时，对电子有
电压为，联立解得，故C正确；
D．稳定时，对电子有
因为，联立解得
即，可知若仅增大电流I，则会变大，故D正确。
故选BCD。
9. 【答案】BCD
【解析】A．假设v0方向水平向右，以点为原点，竖直方向和水平方向建立直角坐标系，如图
设轴方向上加速度大小为，由题可知，小球在点时轴方向的分速度为0，则轴方向上，小球从点匀减速至点，逆向看，做初速度为0的匀加速运动，
则有
从点运动至点有
显然，故A错误；
B．由A选项可知，小球回到点水平分速度不变为。设竖直方向上加速度大小为，则点至点有
点至点有
因为，解得
则小球运动至点时的速度大小为，故B正确；
C D．从a点运动至c点的整个过程中由动能定理可得
由于不确定，所以当时，；当时，，故C正确，D正确。故选BCD。
10. 【答案】BD
【解析】A．由得，由于是的函数，随增大而变化，故不断变化，因此电子做非匀速圆周运动，故A错误；
B．电子运动过程中，磁场不做功，速度不变，则从点（0，0，0）到点（0，a，0）的加速度大小变化和从点（0，a，0）到点（0，2a，0）的加速度大小变化相同；电子的运动具有对称性，从点（0，0，0）到点（0，a，0）电子的运动轨迹与从点（0，a，0）到点（0，2a，0）轨迹对称，但分居两侧，故B正确；
C．由于是的函数，随增大而变化，且电子在每一对永磁体组成的磁场区域中的运动不是完整的匀速圆周运动，电子穿过扭摆磁铁的时间不等于，故C错误；
D．由磁场可知沿轴方向磁场的变化周期为，和两个电子沿方向的间距相同，在同一时刻，它们在磁场中运动情况相同，因此辐射出的电磁波相位相同，故D正确。故选BD。
11. 【答案】（1）AC （2）CAD
【解析】【小问1】AB．图甲中多用电表并联在灯泡两端，测灯泡的电压，将选择开关旋转到合适量程的直流电压挡，电流满足红进黑出向右偏，则红表笔接触点的电势应该比黑表笔高，故A正确，B错误；
CD．图乙中多用电表串联在电路中，测灯泡的电流，将选择开关旋转到合适量程的直流电流挡，电流满足红进黑出向右偏，电流应该从红表笔流入多用电表，故C正确，D错误。
故选AC。
【小问2】测量后需要继续测量一个阻值大约是2kΩ左右的电阻，根据欧姆表测电阻时指针尽可能接近“中值”的原则，所以应先把选择开关旋转到“100”位置，然后将红黑表笔接触，最后调节欧姆调零旋钮，使电表指针对准电阻的“0”刻线；故正确的操作步骤为CAD。
12. 【答案】（1）D （2）见解析 （3） ①. ②. 不存在
【解析】【小问1】由于电阻丝的总阻值大约为，图1电路图滑动变阻器采用分压式接法，为了调节方便，滑动变阻器选用最大阻值和被测电阻相近的，故选D。
【小问2】电源电压恒为，故电压表选用的量程；通过电阻丝的最大电流约为，故电流表选用的量程；设电阻丝为，电阻由于
故电流表采用外接法，电路连接如图所示：
【小问3】根据欧姆定律有
由电阻定律有，可得
由图像斜率可得解得
由上述分析可知，求得的电阻丝电阻率不存在因电表内阻带来的误差。
13. 【答案】（1） （2） （3）
【解析】【小问1】由题意可知，感应电动势的峰值为
则电流的峰值为
由于线圈从垂直中性面位置开始计时，所以感应电流的瞬时值表达式为
【小问2】从图示位置转过90°，线圈感应电动势的平均值为
流过线圈电流的平均值为
则流过线圈的电荷量为
联立，解得
【小问3】从图示位置转过90°，外力对线圈做的功等于电路中产生的总焦耳热，此过程中电流的有效值为
产生的焦耳热为
其中
根据功能关系可知
14. 【答案】（1） （2） （3）
【解析】【小问1】根据牛顿第二定律有粒子在电场中的加速度大小为
匀强电场的电势差与电场强度的关系为
又联立解得。
【小问2】粒子做类平抛运动，水平方向上有
竖直方向上有，联立解得。
【小问3】根据动能定理有
其中，联立解得
15. 【答案】（1） （2） （3）
【解析】【小问1】粒子在磁场中的运动轨迹如图
由几何关系得粒子在磁场中运动的轨道半径
根据牛顿第二定律可得，解得
【小问2】粒子在磁场中运动的周期
【小问3】使粒子恰好不从y轴穿出运动至第二象限，设此时粒子的轨迹半径为，则，解得
根据牛顿第二定律可得，解得
16. 【答案】满足，
【解析】设磁场在半径为处产生的感应电动势为、感生电场的电场强度为，薄壳沿感应电流方向一圈的长度为。
电流稳定时，电子做匀速直线运动，对一个自由电子，受力平衡得
根据电动势定义有
薄壳沿感应电流方向的电阻
薄壳内的感应电流
又有电流的微观表达式为
联立得
所以，某一自由电子定向移动过程中受到的阻力大小与其定向移动速率v满足
其中，比例系数
17. 【答案】（1）a、；b、
（2） ①. 大 ②. 乙 ③. 逆时针 ④. 指向z轴 ⑤. 沿z轴正方向
【解析】【小问1】a、带电粒子经电场加速后，在匀强磁场中做匀速圆周运动，设粒子做匀速圆周运动的半径为、周期为，运动速度为，则根据牛顿第二定律
根据周期速度关系，解得
交变电压的周期与带电粒子在磁场中的运动周期相同
b、带电粒子在D形盒内做圆周运动，轨道半径达到D形盒半径R时从D形盒中射出，此时带电粒子具有最大动能Ek，设粒子从D形盒边缘离开时的速度为，
由牛顿第二定律
最大动能，解得
【小问2】由上一小问分析可知
考虑相对论效应，粒子的速度增大，则粒子的质量增大，所以粒子在磁场中做圆周运动的周期变大，为保持粒子回转周期与电压变化周期的同步，则磁感应强度应越来越大；
随粒子运动半径增大，磁感应强度应越来越大，所以乙方案可能符合设计要求。
Bz​ 沿 z 轴负方向，为使粒子受洛伦兹力做圆周运动，根据左手定则可判断沿 z 轴负方向看，粒子应做逆时针运动。
题干中（z0＞0），径向分量是指向 z 轴的，因此方向为指向 z 轴（即径向向内）
对正电荷用左手定则判断：速度方向与方向垂直，洛伦兹力方向为指向z轴正方向，这会进一步辅助维持粒子的圆周运动。
18. 【答案】（1）a、见解析；b、
（2）a、见解析，；b、，
【解析】【小问1】a．随着电子的积累，在长直细金属导线与圆柱面之间形成辐向电场，场强方向沿半径向外，且沿径向向外场强逐渐减小， 电子加速度大小为
方向跟运动方向相反，故电子先做加速度减小的加速运动，线OOʹ与圆柱面间电势差达最大值后，电子刚好不能到达圆柱面，后反向做初速度为零，加速度增大的加速运动，故其v-t图如下，初始
b．最初没有电子打到圆柱面上，长直细金属导线与金属圆柱面间无电场，射向圆柱面的电子做匀速直线运动，每个电子的动量大小为
设发射时间为，发射出的电子数为，电子到达单位长度导线对应的圆柱面大小为，对这些电子由动量定理有
解得F的大小为，方向沿半径向内
单位面积的圆柱面的压力
【小问2】a．设圆柱面对地电势差为U（）。电子从导线发射时动能均匀分布在0到之间。只有动能的电子才能克服电场力做功到达圆柱面
单位时间内，从长度为H的导线发射的电子总数为nH，动能分布均匀，故单位时间内到达圆柱面的电子数为
电流I为单位时间内到达圆柱面的电荷量为
解得
圆柱面通过电阻R接地，有
电阻消耗的功率为
代入得
P是I的二次函数，图像为开口向下的抛物线。当I=0时，P=0
当（此时U=0）时,P=0
顶点处功率最大，对应电流
最大功率为
故图线如下
b．圆柱面视为电源的等效电动势E和内电阻r
将式 与电源的路端电压公式对比，
可得：等效电动势，内电阻
圆轨道平面的位置
沿z轴负方向看，粒子做圆周运动方向_____（选填“顺时针”或“逆时针”）
Br的方向_____（填“指向z轴”或者“背离z轴”）
Br对粒子的洛伦兹力的方向
z=z0
_____
