广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理及答案

这是一份广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理及答案，文件包含广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理docx、广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理答案docx等2份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。

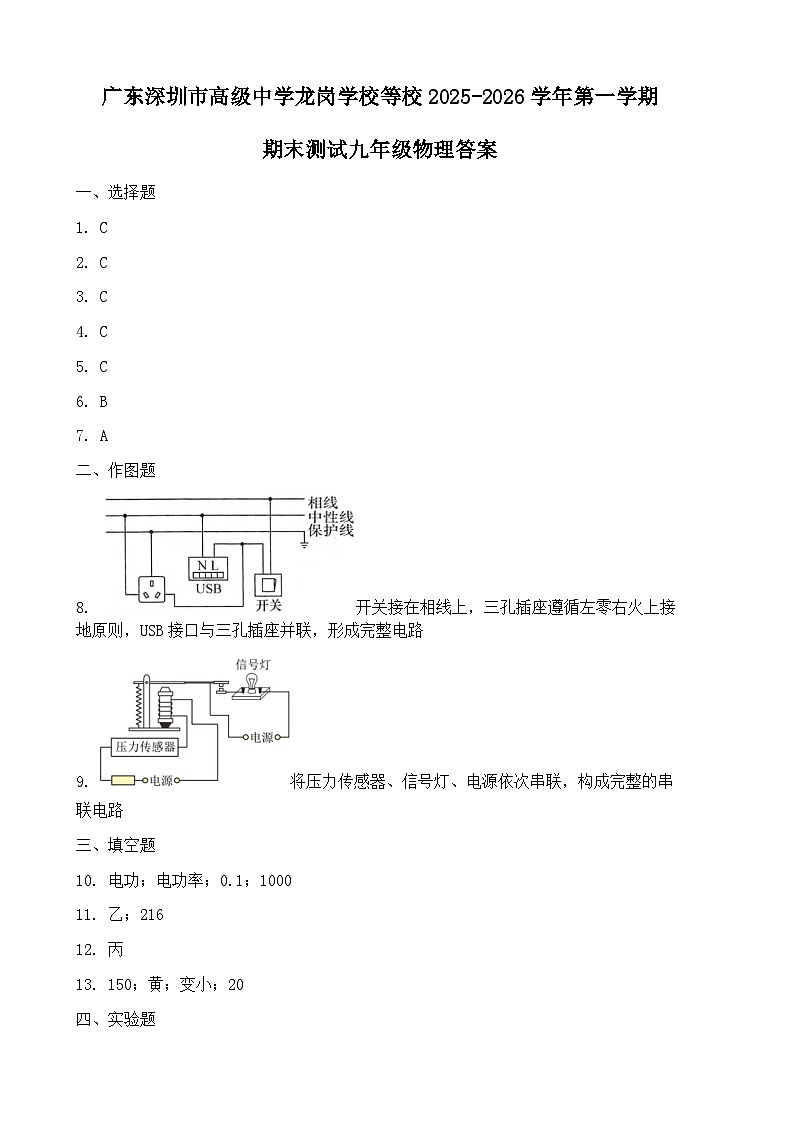

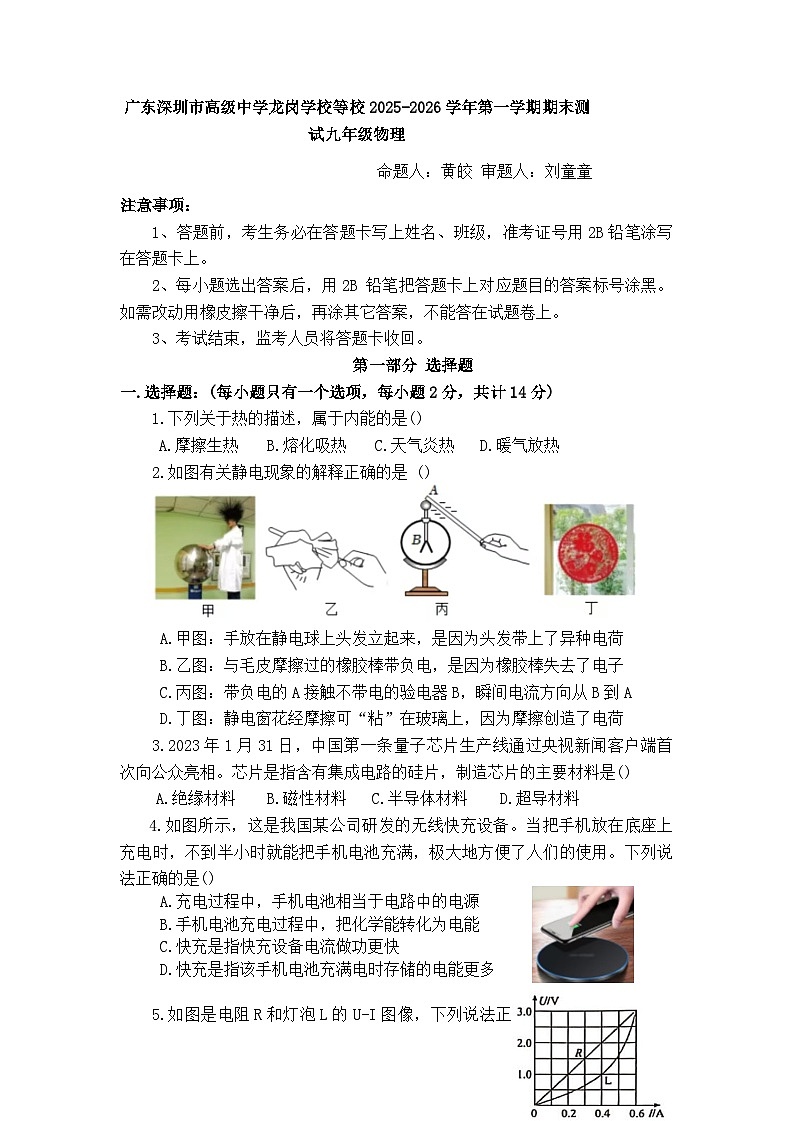

一、选择题
1. C
2. C
3. C
4. C
5. C
6. B
7. A

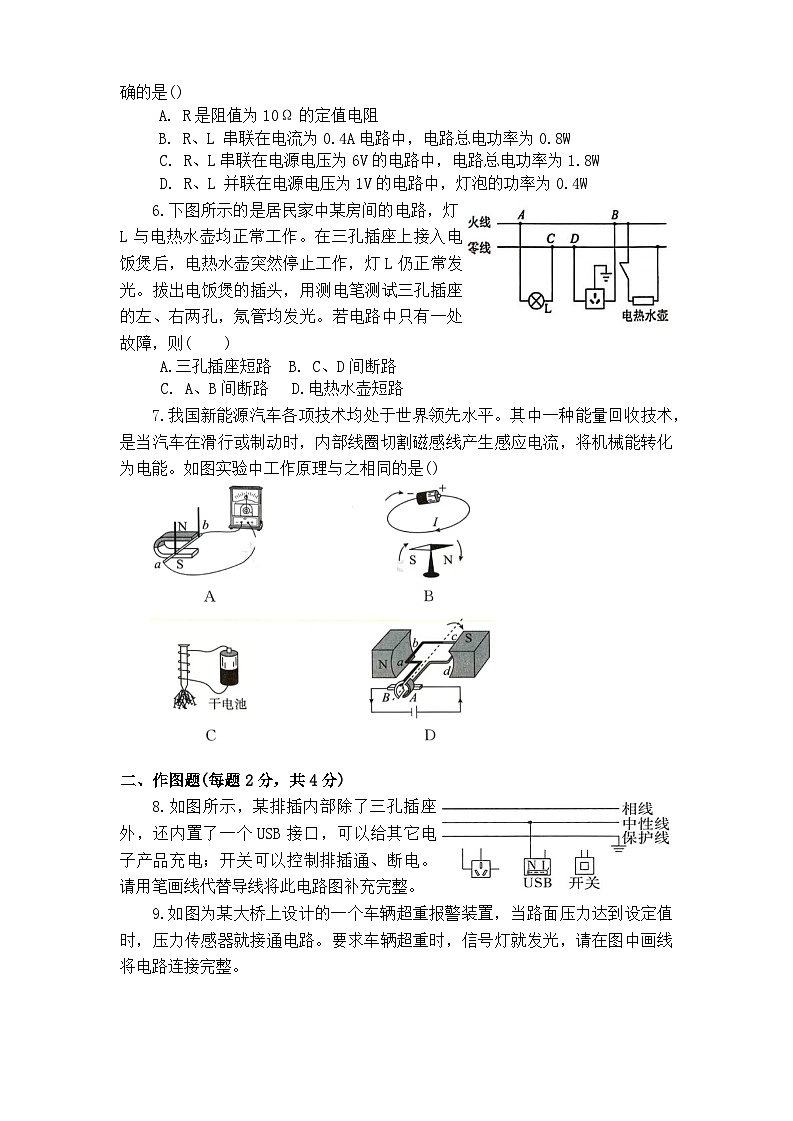

二、作图题
8. 开关接在相线上，三孔插座遵循左零右火上接地原则，USB接口与三孔插座并联，形成完整电路
9. 将压力传感器、信号灯、电源依次串联，构成完整的串联电路

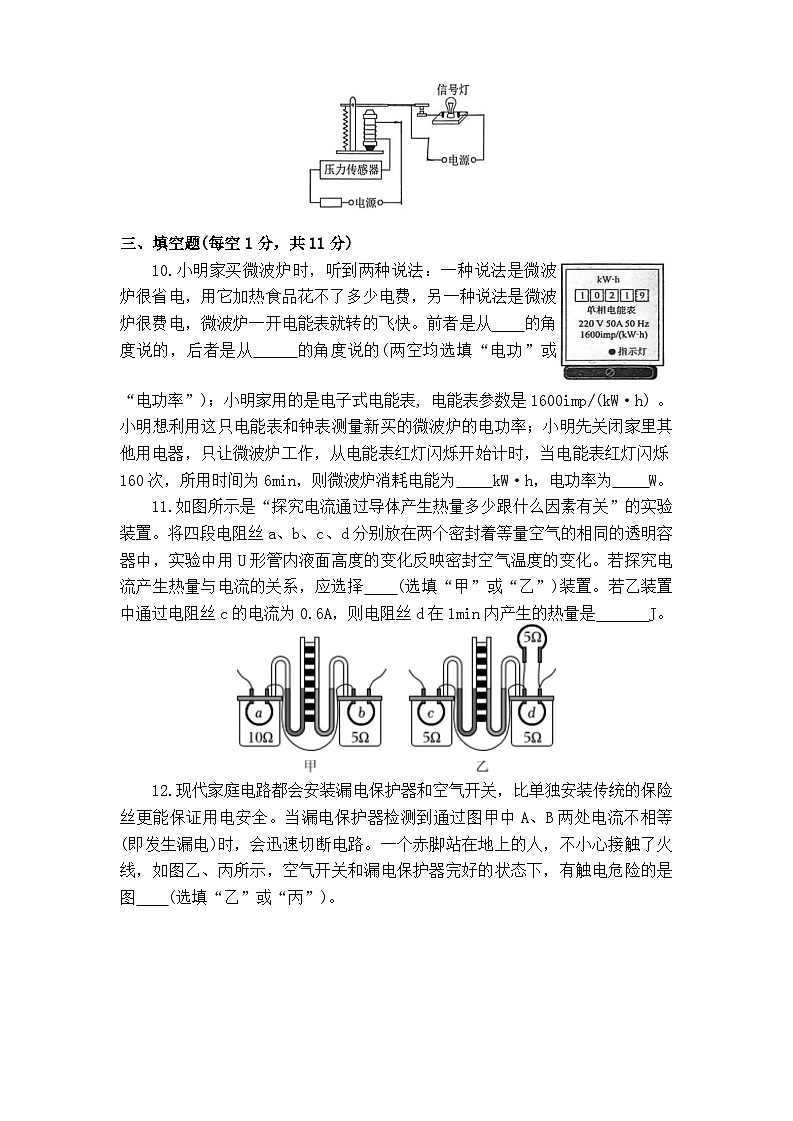

三、填空题
10. 电功；电功率；0.1；1000
11. 乙；216
12. 丙
13. 150；黄；变小；20
四、实验题
14. (1) 去掉电压表与滑动变阻器/电流表串联的导线，将电压表并联在小灯泡两端
(2) 0.25
(3) 增大；温度；大于
(4) I₂R/(I₁-I₂)
15. (1) 控制定值电阻两端的电压不变
(2) 断路
(3) 电压一定时，导体中的电流与导体的电阻成反比
(4) 左；2.5V
(5) 2.7V~3V
五、计算题
16. (1) 无风时，总电阻R总=U/I=6V/0.2A=30Ω，滑动变阻器最大阻值R1大=30Ω-20Ω=10Ω
(2) 风力最大时，滑动变阻器接入电阻5Ω，总电阻25Ω，电流I'=6V/25Ω=0.24A
17. (1) R1与R2串联，S2与R2并联，S1接在干路中
(2) 高温挡电流I=P高/U=1100W/220V=5A；电阻R1=U/I=220V/5A=44Ω
(3) 低温挡总电阻88Ω，额定功率P低=U²/R总=(220V)²/88Ω=550W
(4) 10min=600s，消耗电能W=P低t=550W×600s=3.3×10⁵J
六、综合题
18. (1) 机械；压缩；a
(2) 保护电路，防止滑动变阻器短路；滑动变阻器与R0串联，电压表并联在滑动变阻器两端
(3) 做功；1200；45%
19. (1) 先快后慢
(2) 100J/min；C
(3) ①
(4) 0.8q
