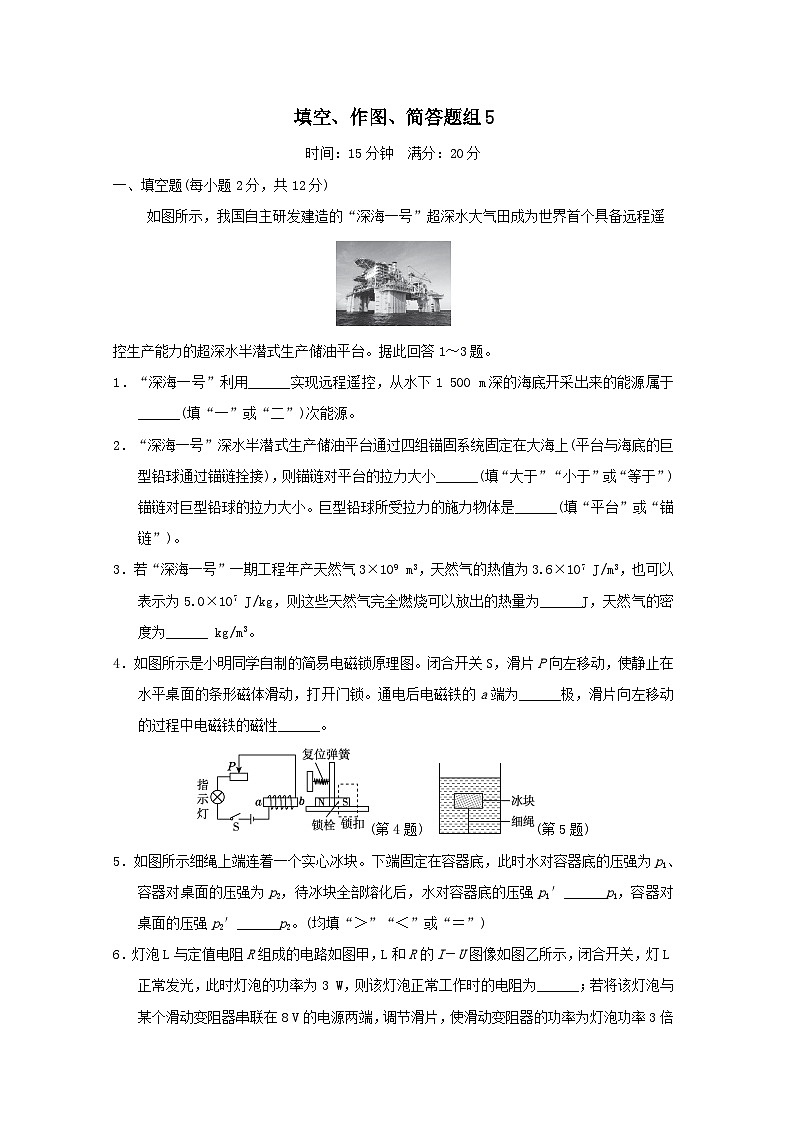

福建省2025中考物理试题填空作图简答题组5（含答案）

这是一份福建省2025中考物理试题填空作图简答题组5（含答案），共3页。试卷主要包含了填空题，作图题，简答题等内容，欢迎下载使用。
一、填空题(每小题2分，共12分)
如图所示，我国自主研发建造的“深海一号”超深水大气田成为世界首个具备远程遥
控生产能力的超深水半潜式生产储油平台。据此回答1～3题。
1．“深海一号”利用______实现远程遥控，从水下1 500 m深的海底开采出来的能源属于______(填“一”或“二”)次能源。
2．“深海一号”深水半潜式生产储油平台通过四组锚固系统固定在大海上(平台与海底的巨型铅球通过锚链拴接)，则锚链对平台的拉力大小______(填“大于”“小于”或“等于”)锚链对巨型铅球的拉力大小。巨型铅球所受拉力的施力物体是______(填“平台”或“锚链”)。
3．若“深海一号”一期工程年产天然气3×109 m3，天然气的热值为3.6×107 J/m3，也可以表示为5.0×107 J/kg，则这些天然气完全燃烧可以放出的热量为______J，天然气的密度为______ kg/m3。
4．如图所示是小明同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。通电后电磁铁的a端为______极，滑片向左移动的过程中电磁铁的磁性______。
(第4题) (第5题)
5．如图所示细绳上端连着一个实心冰块。下端固定在容器底，此时水对容器底的压强为p1、容器对桌面的压强为p2，待冰块全部熔化后，水对容器底的压强p1′______p1，容器对桌面的压强p2′______p2。(均填“＞”“＜”或“＝”)
6．灯泡L与定值电阻R组成的电路如图甲，L和R的I－U图像如图乙所示，闭合开关，灯L正常发光，此时灯泡的功率为3 W，则该灯泡正常工作时的电阻为______；若将该灯泡与某个滑动变阻器串联在8 V的电源两端，调节滑片，使滑动变阻器的功率为灯泡功率3倍时，灯泡的功率为P1；继续调节滑片，当灯泡功率为滑动变阻器功率3倍时，灯泡的功率为P2，则P1∶P2＝______。
二、作图题(每小题2分，共4分)
7．请你将图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
8．如图甲为我国古代的一种攻城武器——投石机，图乙为其简化图。在图乙中画出人在A端施加的最小力F。
三、简答题(4分)
9．某地发生“一台电磁炉烧毁一栋楼”的惨痛事故，再一次为我们敲响了警钟。按照国家规定的标准，空调、电暖气等大功率用电器使用的电源连接线不能过长，请结合所学的知识解释这样规定的原因。
填空、作图、简答题组5
一、1.电磁波；一 2.大于；锚链
3．1.08×1017；0.72 4.N；增强
5．＜；＝ 6.12 Ω；1∶5
二、7.解：如图所示。
8．解：如图所示。
三、9.答：空调、电暖气等大功率用电器工作时，电压一定，通过电源连接线的电流较大，如果电源连接线过长，连接线的电阻就会较大，由焦耳定律Q＝I2Rt可知，一定时间内电流通过连接线产生的热量就会较多，容易引发火灾等安全事故。
