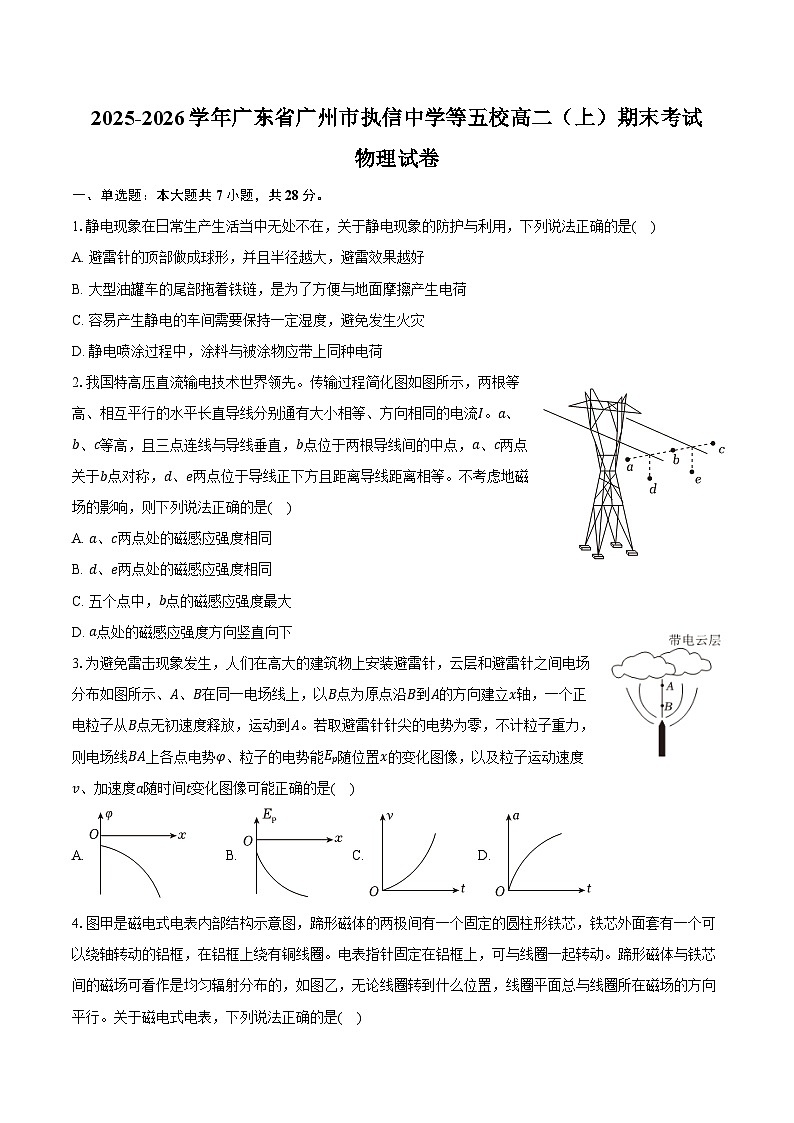

2025-2026学年广东省广州市执信中学等五校高二（上）期末物理试卷（含答案）

这是一份2025-2026学年广东省广州市执信中学等五校高二（上）期末物理试卷（含答案），共8页。试卷主要包含了单选题，多选题，实验题，计算题等内容，欢迎下载使用。
一、单选题：本大题共7小题，共28分。
1.静电现象在日常生产生活当中无处不在，关于静电现象的防护与利用，下列说法正确的是( )
A. 避雷针的顶部做成球形，并且半径越大，避雷效果越好
B. 大型油罐车的尾部拖着铁链，是为了方便与地面摩擦产生电荷
C. 容易产生静电的车间需要保持一定湿度，避免发生火灾
D. 静电喷涂过程中，涂料与被涂物应带上同种电荷
2.我国特高压直流输电技术世界领先。传输过程简化图如图所示，两根等高、相互平行的水平长直导线分别通有大小相等、方向相同的电流I。a、b、c等高，且三点连线与导线垂直，b点位于两根导线间的中点，a、c两点关于b点对称，d、e两点位于导线正下方且距离导线距离相等。不考虑地磁场的影响，则下列说法正确的是( )
A. a、c两点处的磁感应强度相同
B. d、e两点处的磁感应强度相同
C. 五个点中，b点的磁感应强度最大
D. a点处的磁感应强度方向竖直向下
3.为避免雷击现象发生，人们在高大的建筑物上安装避雷针，云层和避雷针之间电场分布如图所示、A、B在同一电场线上，以B点为原点沿B到A的方向建立x轴，一个正电粒子从B点无初速度释放，运动到A。若取避雷针针尖的电势为零，不计粒子重力，则电场线BA上各点电势φ、粒子的电势能Ep随位置x的变化图像，以及粒子运动速度v、加速度a随时间t变化图像可能正确的是( )
A. B. C. D.

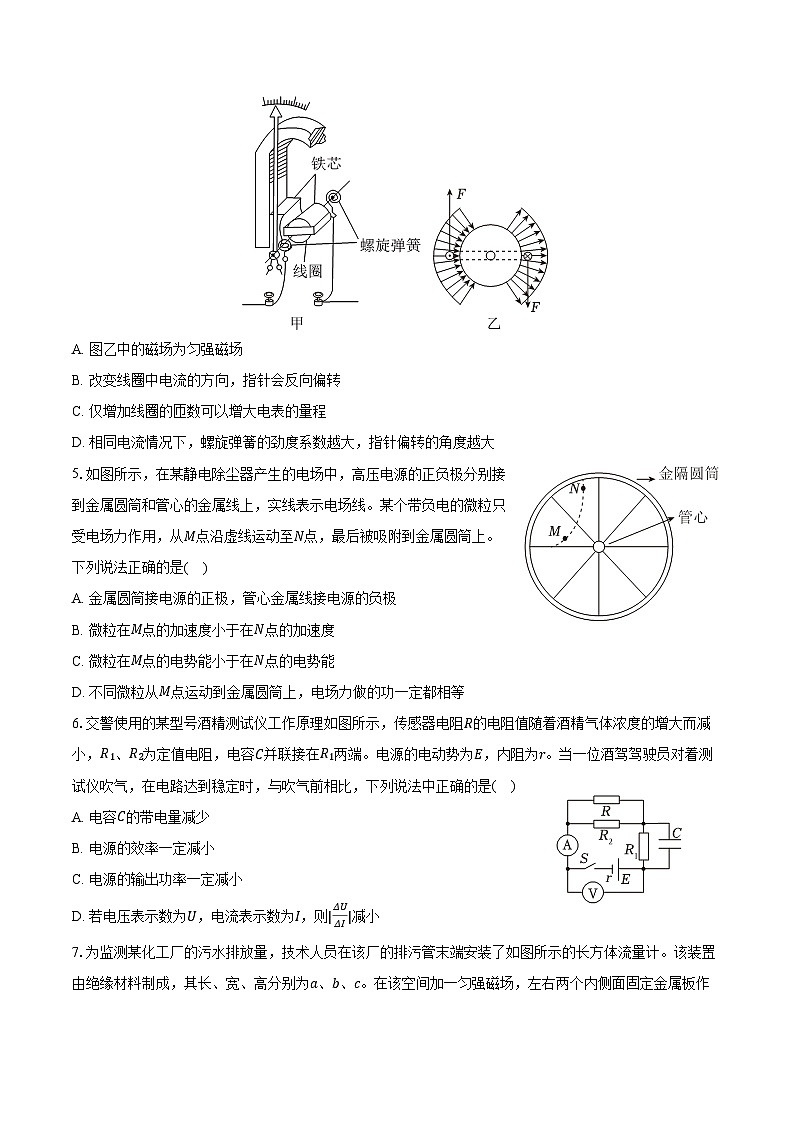

4.图甲是磁电式电表内部结构示意图，蹄形磁体的两极间有一个固定的圆柱形铁芯，铁芯外面套有一个可以绕轴转动的铝框，在铝框上绕有铜线圈。电表指针固定在铝框上，可与线圈一起转动。蹄形磁体与铁芯间的磁场可看作是均匀辐射分布的，如图乙，无论线圈转到什么位置，线圈平面总与线圈所在磁场的方向平行。关于磁电式电表，下列说法正确的是( )
A. 图乙中的磁场为匀强磁场
B. 改变线圈中电流的方向，指针会反向偏转
C. 仅增加线圈的匝数可以增大电表的量程
D. 相同电流情况下，螺旋弹簧的劲度系数越大，指针偏转的角度越大
5.如图所示，在某静电除尘器产生的电场中，高压电源的正负极分别接到金属圆筒和管心的金属线上，实线表示电场线。某个带负电的微粒只受电场力作用，从M点沿虚线运动至N点，最后被吸附到金属圆筒上。下列说法正确的是( )
A. 金属圆筒接电源的正极，管心金属线接电源的负极
B. 微粒在M点的加速度小于在N点的加速度
C. 微粒在M点的电势能小于在N点的电势能
D. 不同微粒从M点运动到金属圆筒上，电场力做的功一定都相等
6.交警使用的某型号酒精测试仪工作原理如图所示，传感器电阻R的电阻值随着酒精气体浓度的增大而减小，R1、R2为定值电阻，电容C并联接在R1两端。电源的电动势为E，内阻为r。当一位酒驾驾驶员对着测试仪吹气，在电路达到稳定时，与吹气前相比，下列说法中正确的是( )
A. 电容C的带电量减少
B. 电源的效率一定减小
C. 电源的输出功率一定减小
D. 若电压表示数为U，电流表示数为I，则|ΔUΔI|减小

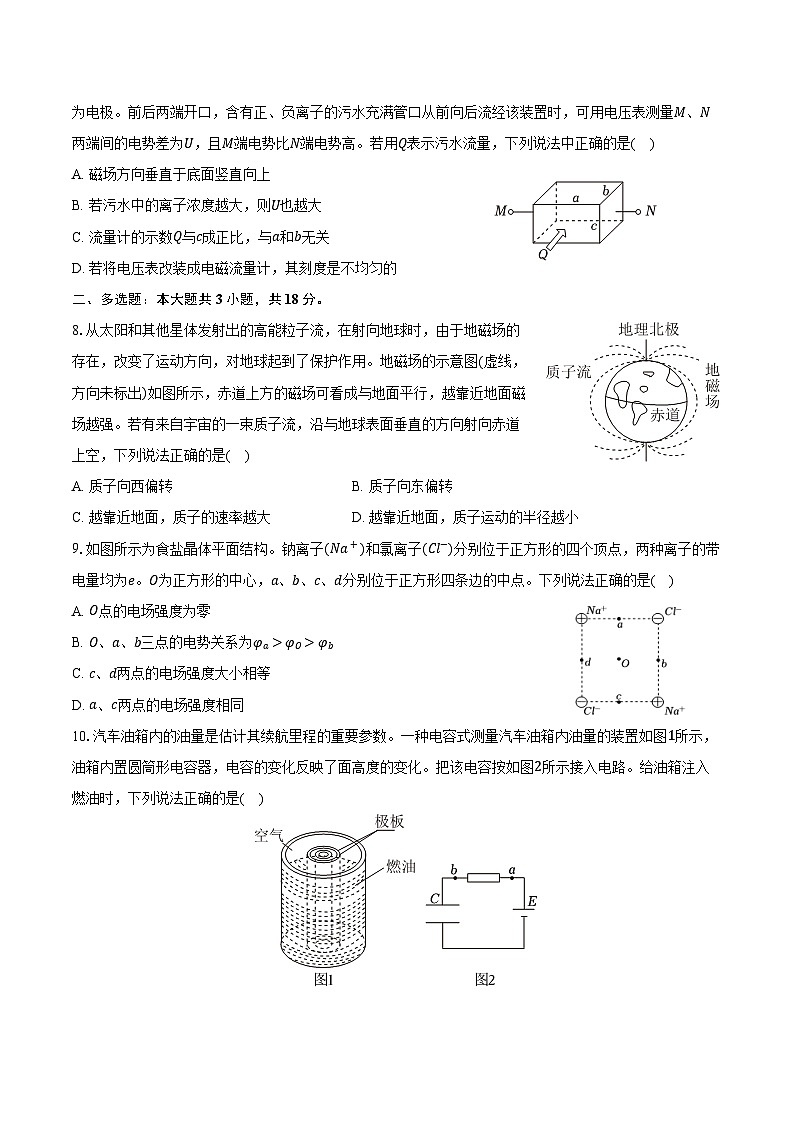

7.为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的长方体流量计。该装置由绝缘材料制成，其长、宽、高分别为a、b、c。在该空间加一匀强磁场，左右两个内侧面固定金属板作为电极。前后两端开口，含有正、负离子的污水充满管口从前向后流经该装置时，可用电压表测量M、N两端间的电势差为U，且M端电势比N端电势高。若用Q表示污水流量，下列说法中正确的是( )
A. 磁场方向垂直于底面竖直向上
B. 若污水中的离子浓度越大，则U也越大
C. 流量计的示数Q与c成正比，与a和b无关
D. 若将电压表改装成电磁流量计，其刻度是不均匀的
二、多选题：本大题共3小题，共18分。
8.从太阳和其他星体发射出的高能粒子流，在射向地球时，由于地磁场的存在，改变了运动方向，对地球起到了保护作用。地磁场的示意图(虚线，方向未标出)如图所示，赤道上方的磁场可看成与地面平行，越靠近地面磁场越强。若有来自宇宙的一束质子流，沿与地球表面垂直的方向射向赤道上空，下列说法正确的是( )
A. 质子向西偏转B. 质子向东偏转
C. 越靠近地面，质子的速率越大D. 越靠近地面，质子运动的半径越小
9.如图所示为食盐晶体平面结构。钠离子(Na+)和氯离子(Cl−)分别位于正方形的四个顶点，两种离子的带电量均为e。O为正方形的中心，a、b、c、d分别位于正方形四条边的中点。下列说法正确的是( )
A. O点的电场强度为零
B. O、a、b三点的电势关系为φa>φO>φb
C. c、d两点的电场强度大小相等
D. a、c两点的电场强度相同
10.汽车油箱内的油量是估计其续航里程的重要参数。一种电容式测量汽车油箱内油量的装置如图1所示，油箱内置圆筒形电容器，电容的变化反映了面高度的变化。把该电容按如图2所示接入电路。给油箱注入燃油时，下列说法正确的是( )
A. 相当于改变了电容器中的电介质，电容会增大
B. 相当于改变了两极板间的正对面积，电容会增大
C. 流过电阻R的电流方向由b→R→a
D. 流过电阻R的电流方向由a→R→b
三、实验题：本大题共2小题，共16分。
11.某实验小组希望测定一个阻值约为8Ω的金属丝R2的电阻率，实验器材如下：
A.电源E(电动势4V，内阻约为0.5Ω)；
B.电流表A1(0～100mA，内阻RA=40Ω)；
C.电流表A2(0～600mA，内阻约为10Ω)；
D.滑动变阻器Rp(阻值0～10Ω)；
E.开关S和导线若干。
(1)用螺旋测微器测金属丝直径，测量如图甲所示，则金属丝的直径d= mm；用游标卡尺测金属丝接入电路的有效长度L，某次测量如图乙所示，则该次有效长度L1= mm。
(2)根据提供的实验器材，将图丙中的电路实物图连接完整；闭合开关S前，应将滑动变阻器的滑片移至最 端(填“左”或“右”)。
(3)改变金属丝接入电路的有效长度L，调节滑动变阻器的滑片，使电流A1的示数始终为定值I0，记录对应的电流表A2的读数I1，以I为纵轴，L−1为横轴，描点作图得到图丁所示图像，若图像的斜率为k，则金属丝的电阻率为ρ= 。(用I0、k、RA、d等表示)。
12.某实验小组使用如图甲所示的多用电表进行了一系列实验。
(1)先对多用电表进行机械调零，使指针对准电流的“0”刻线；将K旋转到电阻挡“×100”的位置；将插入“+”、“−”插孔的表笔短接，旋动部件 (选填“S”或“T”)，使指针对准电阻的“0”刻线；将两表笔分别与待测电阻相接，发现搅针偏角过少，为了较准确地进行测量，接下来的合理操作步骤是 (请选择需要的步骤，并按合理顺序填写序号)。
A.对多用电表进行机械调零
B.将K旋转到电阻挡“×1k”的位置
C.将K旋转到电阻挡“×10”的位置
D.将两表笔的金属部分分别与被测电阻的两根引线相接
E.将两表笔短接，旋动合适部件，对电表进行欧姆调零
F.测量和读数完成后，将选择开关调到“OFF”挡
(2)若(1)中更换合适的倍率后，测量时多用电表的表盘如图乙所示，则待测电阻的阻值R= Ω。
(3)为获得多用电表“×1”挡内部电源的电动势和内阻，该小组同学先从表盘上续出多用电表“×1”挡的内电阻为Rs= Ω。再将毫安表、滑动变阻器和完成欧姆调零的“×1”挡多用电表串联在一起，电路图如图丙所示。从丙可知，M应该与多用电表的 连接(选填“红表笔”或“黑表笔”)。调节滑动变阻器，记录下多组毫安表的示数I、多用电表的示数R，并作出相应的R−1I关系图线，如图丁所示。根据图像，可求得多用电表“×”挡内部电源的电动势为E= V(结果保留2位有效数字)。
四、计算题：本大题共3小题，共38分。
13.某同学自制的电流计由两根相同的金属杆，两导电轻弹簧，固定的磁场和刻度尺组成、如图，金属杆P、Q质量均为m=5g，之间通过两轻质弹簧竖直连接，P杆固定，Q杆可上下活动，两弹簧间距L=20cm。空间矩形区域存在垂直纸面向里的匀强磁场，磁感应强度大小B1=0.5T，矩形区域上下边间距离d=8cm，上边界与刻度尺0刻度线对齐、P杆上的a、b为接线柱，未接电源时，Q杆恰好静止在磁场上边界，此时Q杆上固定的指针(质量不计)对准0刻度，弹簧伸长量Δx=2cm，每根金属杆接入电路中的有效电阻R=0.2Ω，其他电阻均不计，重力加速度g=10m/s2，求：
(1)要完成电流的测量，电源的正极应接在a端还是b端？
(2)弹簧劲度系数k和该电流计的量程；
(3)有一节电动势和内阻分别为E=1.5V和r=0.9Ω的干电池，其正确接入ab后指针指在刻度尺何处？
14.如图所示，光滑水平面右端连接着四分之一光滑圆弧，圆弧半径为R，连接处竖直放置足够长且开有小孔的平行金属板，板间存在水平向右的匀强电场。水平面左侧固定一正点电荷P，质量为m、电量为Q的正电小球Q(视为质点)从距离B左侧L=2R的A点静止释放，到达B点时受到的支持力大小N=2mg。此后运动到C点飞出，并恰好垂直击中负极板。已知重力加速度为g，场强大小为mgQ，不计其他阻力，接触面均绝缘，电荷P不影响极板间场强分布。求：
(1)小球到达B点速度大小v和AB两点的电势差UAB；
(2)小球从B点运动到圆弧轨道速度最大处的电势能变化量ΔEp；
(3)平行金属板的间距d。
15.现代科技常常利用电场和磁场来控制带电粒子的运动。某控制装置如图甲所示，两平行金属板竖直放置，质量为m，电量为e的质子经加速电场加速后，恰好从O点沿x轴正方向进入控制室。区域Ⅰ与区域Ⅱ为大小相同的四棱柱，各边边长如图所示。其中区域Ⅰ中存在沿y轴正方向的匀强电场，区域Ⅱ空间存在匀强磁场。已知加速电场的电压大小为U，区域Ⅰ中匀强电场的电场强度E=2UL，不计质子重力。求：
(1)粒子进入Ⅱ区域时的速度v大小；
(2)若磁场方向如图所示，平行xOy平面且与y轴正方向成45°，要使质子从efgh面射出，则磁感应强度的大小应满足什么条件；
(3)若磁场方向与z轴平行，取沿z轴正方向为磁感应强度的正方向，其变化如图乙所示，其中B3=4L mUe。若Ⅱ区域ab的宽度可可调，质子在t=0时刻进入Ⅱ区域，要使质子离开Ⅱ区域时与bc边垂直，则ab宽度应满足什么条件？
参考答案
1.C
2.D
3.B
4.B
5.A
6.B
7.C
8.BD
9.AC
10.AD
101.5
左
I0RAπd24k

12.T
BEDF
11000
15
黑表笔
1.5

13.电源的正极应该接在b端 弹簧劲度系数k为1.25N/m，电流计的量程为0～4A 指针指在刻度尺的3cm处
14.小球到达B点速度大小为 gR，AB两点的电势差为mgR2Q 小球从B点运动到圆弧轨道速度最大处的电势能变化量为− 2mgR2 平行金属板的间距为1.5R
15.粒子进入Ⅱ区域时的速度v大小为2 eUm 磁感应强度的大小应满足B≥2 2meUeL ab宽度为(2n+1)L2(n=0,1,2,…)
