广东省深圳中学九年级上学期期中物理试卷-A4

这是一份广东省深圳中学九年级上学期期中物理试卷-A4，共25页。试卷主要包含了单选题，作图题，填空实验题，实验题，计算题，综合题等内容，欢迎下载使用。

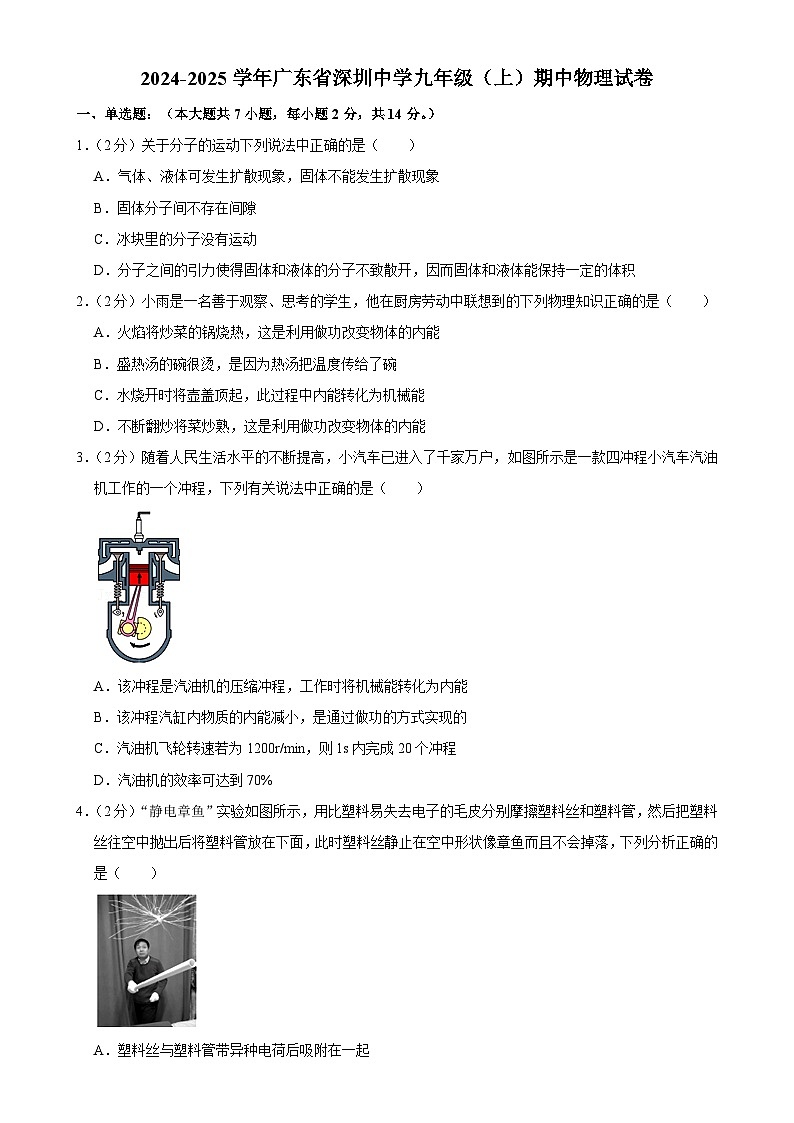

1．（2分）关于分子的运动下列说法中正确的是（ ）
A．气体、液体可发生扩散现象，固体不能发生扩散现象
B．固体分子间不存在间隙
C．冰块里的分子没有运动
D．分子之间的引力使得固体和液体的分子不致散开，因而固体和液体能保持一定的体积
2．（2分）小雨是一名善于观察、思考的学生，他在厨房劳动中联想到的下列物理知识正确的是（ ）
A．火焰将炒菜的锅烧热，这是利用做功改变物体的内能
B．盛热汤的碗很烫，是因为热汤把温度传给了碗
C．水烧开时将壶盖顶起，此过程中内能转化为机械能
D．不断翻炒将菜炒熟，这是利用做功改变物体的内能
3．（2分）随着人民生活水平的不断提高，小汽车已进入了千家万户，如图所示是一款四冲程小汽车汽油机工作的一个冲程，下列有关说法中正确的是（ ）
A．该冲程是汽油机的压缩冲程，工作时将机械能转化为内能
B．该冲程汽缸内物质的内能减小，是通过做功的方式实现的
C．汽油机飞轮转速若为1200r/min，则1s内完成20个冲程
D．汽油机的效率可达到70%
4．（2分）“静电章鱼”实验如图所示，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼而且不会掉落，下列分析正确的是（ ）
A．塑料丝与塑料管带异种电荷后吸附在一起
B．塑料管经毛皮摩擦得到电子后带正电
C．塑料丝间以及塑料丝和塑料管间，都带同种电荷而呈章鱼状而且不掉落
D．塑料丝的重力和塑料管对塑料丝静电排斥力是一对相互作用力

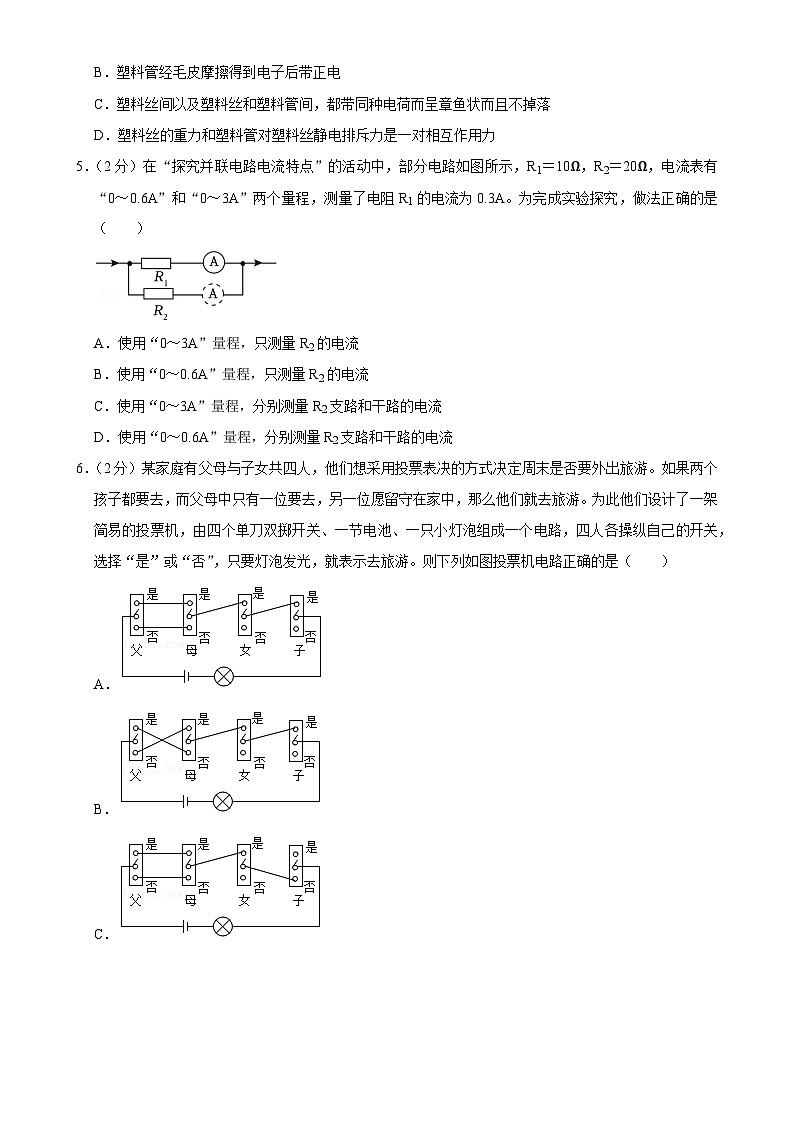

5．（2分）在“探究并联电路电流特点”的活动中，部分电路如图所示，R1＝10Ω，R2＝20Ω，电流表有“0～0.6A”和“0～3A”两个量程，测量了电阻R1的电流为0.3A。为完成实验探究，做法正确的是（ ）
A．使用“0～3A”量程，只测量R2的电流
B．使用“0～0.6A”量程，只测量R2的电流
C．使用“0～3A”量程，分别测量R2支路和干路的电流
D．使用“0～0.6A”量程，分别测量R2支路和干路的电流
6．（2分）某家庭有父母与子女共四人，他们想采用投票表决的方式决定周末是否要外出旅游。如果两个孩子都要去，而父母中只有一位要去，另一位愿留守在家中，那么他们就去旅游。为此他们设计了一架简易的投票机，由四个单刀双掷开关、一节电池、一只小灯泡组成一个电路，四人各操纵自己的开关，选择“是”或“否”，只要灯泡发光，就表示去旅游。则下列如图投票机电路正确的是（ ）
A．
B．
C．
D．

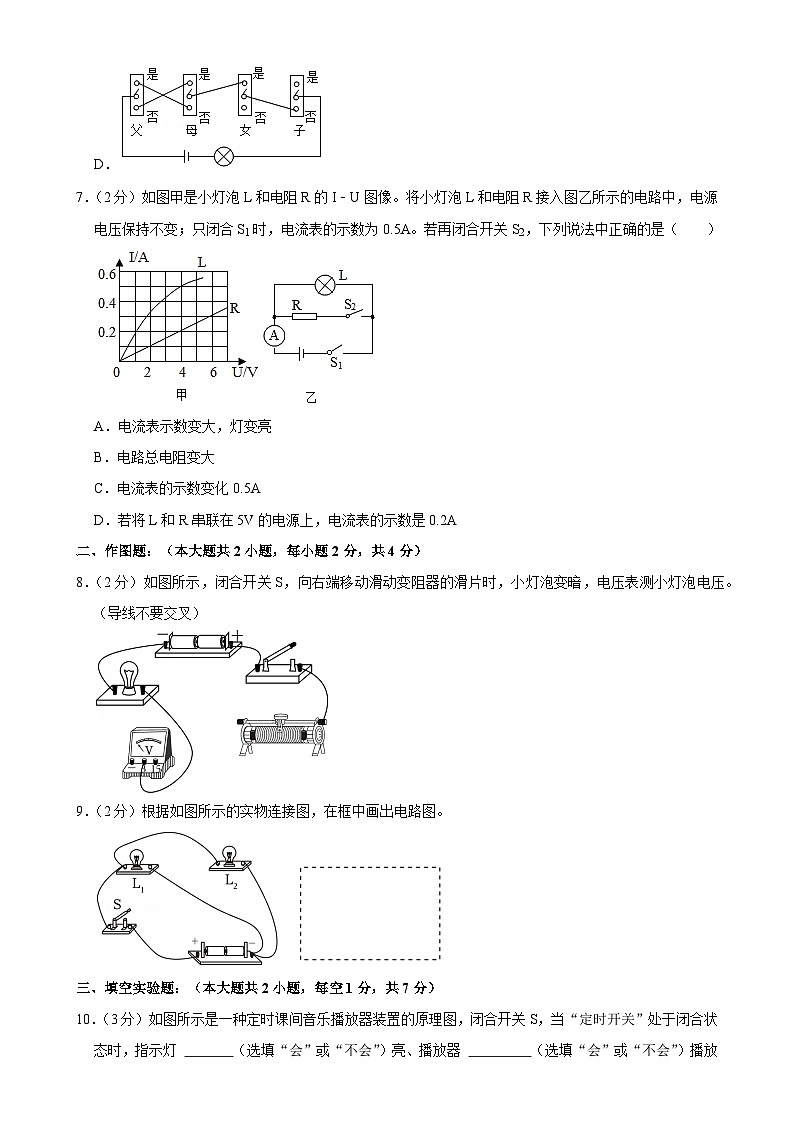

7．（2分）如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合S1时，电流表的示数为0.5A。若再闭合开关S2，下列说法中正确的是（ ）
A．电流表示数变大，灯变亮
B．电路总电阻变大
C．电流表的示数变化0.5A
D．若将L和R串联在5V的电源上，电流表的示数是0.2A
二、作图题：（本大题共2小题，每小题2分，共4分）
8．（2分）如图所示，闭合开关S，向右端移动滑动变阻器的滑片时，小灯泡变暗，电压表测小灯泡电压。（导线不要交叉）
9．（2分）根据如图所示的实物连接图，在框中画出电路图。
三、填空实验题：（本大题共2小题，每空1分，共7分）
10．（3分）如图所示是一种定时课间音乐播放器装置的原理图，闭合开关S，当“定时开关”处于闭合状态时，指示灯 （选填“会”或“不会”）亮、播放器 （选填“会”或“不会”）播放音乐；达到设定时间，“定时开关”处于断开状态，播放器 （选填“会”或“不会”）播放音乐。
11．（4分）如图甲所示的电路中，电流表A1示数如图乙所示，是 A，电流表A2指针位置与A1相同，则通过小灯泡L2的电流是 A。图丙的电路中电压表V2测量的是 （选填“电源”、“L1”或“L2”）两端的电压；若两电压表指针位置也相同，则此时两灯L1、L2电阻之比为 。
四、实验题（本题共3小题，每空1分，共16分。）
12．（7分）冬天下雪时，小明看到市政工作人员在冰雪覆盖的道路上洒大量的盐，他产生了这样的疑问：含盐的冰熔化时与纯净的冰熔化时特点有何不同？含盐浓度不同的冰，熔化特点有无区别？为此，他进行了下列探究：
他用质量均为0.2kg的纯水、淡盐水、浓盐水分别制得纯冰、淡盐冰、浓盐冰，然后将这些冰弄碎放入试管中，在冰块中插入温度计，记下此时温度计的示数。每隔0.5分钟记录一次温度计的示数，同时观察试管中冰块状态的变化，得到如图乙所示的三条温度变化曲线：①纯冰、②淡盐冰、③浓盐冰。（三种冰块每分钟吸收热量相同）
（1）在选择冰块吸热方式时他遇到了一个难题，现有如图甲所示的三种方法，请你为他选择一种最佳的方法。你选择的方法是 （选填“A”、“B”或“C”）装置；（实验环境温度大约是10℃）
（2）在冰雪覆盖的道路上洒盐，可以 （选填“增大”或“降低”）冰的熔点；根据曲线图可知：淡盐冰的熔点是﹣3℃，浓盐冰的熔点是 ℃；含盐浓度越高的冰，开始熔化前升温越 （选填“快”或“慢”）；
（3）已知冰的比热容为2.1×103J/（kg•℃），则冰在0～20min内吸收的热量为 J，淡盐冰在0～10min内吸收的热量为 J，淡盐冰的比热容为 J/（kg•℃）。
13．（5分）用图甲所示的电路探究通过导体的电流与电压、电阻的关系。器材有：干电池3节，外观完全相同的滑动变阻器4个（铭牌上分别标有①“5Ω；3A”②“20Ω；2A”、③“50Ω；1.5A”、④“200Ω；0.3A”字样），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω的电阻各一个。导线若干。
（1）闭合开关前，应将滑动变阻器的滑片P移至 （选填“A”或“B”）端；
（2）闭合开关后，电流表示数为0，电压表有示数，若电路中只有一处故障，则可能是 ；
（3）排除故障后，重新开始实验，探究电流与电压的关系。将滑片滑到最左端，闭合开关，电压表示数为0.8V，电流表示数为0.08A。移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I；以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出I﹣U图像，如图乙所示。分析图乙可知：定值电阻为 Ω，实验中选用的滑动变阻器是 （选填①、②、③或④）；
（4）在探究电流与电阻的关系时，断开开关，将R换成5Ω的电阻，闭合开关并移动滑片P，电流表示数如图丙所示；断开开关，若换接20Ω的电阻，正确操作后，电流表示数应为 A。
14．（4分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）在连接电路时，开关应处于 状态；
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 条（从图中选填导线序号）；
（3）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电流表示数为0.32A时，电压表示数如图乙所示，则未知电阻R＝ Ω；
（4）如果没有电压表，电源电压未知，可以用最大阻值为R0的滑动变阻器和如图丙所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1，滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx＝ 。（用I1、I2、R0表示）
五、计算题：（本大题共2小题，29题7分，30题9分，共16分）
15．（7分）在如图所示的电路中，电阻R2的阻值为10Ω。闭合开关S，电流表示数为0.4A，再闭合S1，电流表示数为0.5A。求：
（1）通过R1的电流；
（2）电压表的示数；
（3）电阻R1的阻值。
16．（9分）小聪同学在学习了滑动变阻器的知识后，他试着设计了一个风速测定仪（如图所示），其中O是转动轴；OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大；AB是电阻随长度均匀变化的弧形电阻；P点是金属杆与弧形电阻相接触的点。电源电压为6V，定值电阻R0的阻值为9Ω，电流表量程为0～0.6A。AB段电阻为15Ω，长度为15cm，AP段长度与风速的关系如下表，求：
（1）当无风时，电流表示数；
（2）当风速为3m/s时，BP两端的电压；
（3）此风速测定仪能测得的最大风速为多少？
六、综合题：（本大题共1小题，每空1分，共13分）
17．（13分）我国汽车工业发展迅猛，在智能驾驶等领域受到了国内外的认可。某款国产油电混合动力汽车的工作原理如图甲所示。当需要高速行驶或蓄电池电量过低时，内燃机就会启动，此时内燃机给蓄电池充电，蓄电池向电机输送能量驱动汽车前进。在某次测试中内燃机不断给蓄电池充电。
（1）智能驾驶系统所用到的芯片是由 （选填“半导体”或“超导体”）制成的；冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有 的性质。图乙是某汽车充电站的一排充电桩，这些充电桩是 （选填“串联”或“并联”）的；
（2）内燃机带动发电机给蓄电池充电时，蓄电池相当于 （选填“电源”“开关”或“用电器”），此过程中，内燃机的机械能转化为蓄电池的 ；
（3）在该次测试中，所用燃料的热值为4.6×107J/kg，消耗4kg燃料，这些燃料完全燃烧释放的热量是 J；若该次测试中，汽车牵引力做的功是5×107J，且该油电混动汽车内燃机的效率为40%，则此过程中蓄电池的电能增加了 J（忽略蓄电池发热和蓄电池驱动电机时造成的热损失）。
（4）在高速路入口，交通部门常用“地磅”检测车辆是否超载。为了研究地磅的工作原理，学习小组设计了模拟地磅原理的简化电路图，如图丙所示。电源电压恒为6V，定值电阻R0为100Ω，电压表量程为0～3V，力敏电阻R的阻值随所受压力F变化关系如图丁所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将汽车模型静置于其上。（g取10N/kg）
①如图丙，汽车模型总重力越大，力敏电阻的阻值越 ，电压表示数越 ；
②若货车模型重力为10N，则力敏电阻的阻值为 Ω，此时电压表示数为 V；
③为保障电路各元件均不被损坏，汽车模型重力达到最大时，电压表示数为 V，汽车模型最大重力 N。
2024-2025学年广东省深圳中学九年级（上）期中物理试卷
参考答案与试题解析
一、单选题：（本大题共7小题，每小题2分，共14分。）
1．（2分）关于分子的运动下列说法中正确的是（ ）
A．气体、液体可发生扩散现象，固体不能发生扩散现象
B．固体分子间不存在间隙
C．冰块里的分子没有运动
D．分子之间的引力使得固体和液体的分子不致散开，因而固体和液体能保持一定的体积
【分析】分子热运动理论的内容有四条：一是一切物质是由分子组成的；二是组成物质的分子都在永不停息地做无规则运动，分子的无规则运动与温度有关，温度越高，分子的无规则运动越剧烈；三分子间存在着相互作用的引力和斥力；四是分子间有间隙。
【解答】解：A、固体、气体、液体都可以发生扩散现象，故A错误；
B、固体分子间作用力较大，距离较小，但存在间隙，故B错误；
C、一切物体，不论温度高低，它们的分子都在永不停息地做无规则运动，冰块里的分子也在运动，故C错误；
D、分子间的引力使得固体和液体的分子不致散开，从而使固体和液体能保持一定的体积，故D正确。
故选：D。
【点评】此题考查学生对扩散现象和分子间的作用力的理解和掌握，是一道基础题，要求学生掌握。
2．（2分）小雨是一名善于观察、思考的学生，他在厨房劳动中联想到的下列物理知识正确的是（ ）
A．火焰将炒菜的锅烧热，这是利用做功改变物体的内能
B．盛热汤的碗很烫，是因为热汤把温度传给了碗
C．水烧开时将壶盖顶起，此过程中内能转化为机械能
D．不断翻炒将菜炒熟，这是利用做功改变物体的内能
【分析】改变物体内能的方式：做功和热传递。
温度是表示物体的冷热程度；热传递过程中传递内能的多少叫热量。
【解答】解：A、用火焰将炒菜的锅烧热，这是利用热传递改变物体内能，故A错误；
B、盛热汤的碗很烫，是因为热汤把内能传递给了碗，而不是把温度传给了碗，故B错误；
C、水烧开时将壶盖顶起，此过程中水蒸气的内能转化为壶盖的机械能，故C正确；
D、不断翻炒将菜炒熟，这是利用热传递改变物体的内能，故D错误。
故选：C。
【点评】本题考查了改变内能的方法的知识，属于基础题。
3．（2分）随着人民生活水平的不断提高，小汽车已进入了千家万户，如图所示是一款四冲程小汽车汽油机工作的一个冲程，下列有关说法中正确的是（ ）
A．该冲程是汽油机的压缩冲程，工作时将机械能转化为内能
B．该冲程汽缸内物质的内能减小，是通过做功的方式实现的
C．汽油机飞轮转速若为1200r/min，则1s内完成20个冲程
D．汽油机的效率可达到70%
【分析】（1）汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，各冲程的特点不同，因此根据气门的状态和活塞的运行方向确定冲程，同时还可参考火花塞的状态进行判断；
（2）改变内能的方式包括做功和热传递；
（3）四冲程汽油机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周；
（4）汽油机效率约为20%～30%。
【解答】解：AB、由图可知，汽油机的两个气门都关闭，活塞向上运动，所以是压缩冲程，将机械能转化为内能，该冲程气缸内物质的内能增大，是通过做功的方式实现的，故A正确、B错误；
C、飞轮转速是1200r/min＝20r/s，表示每秒飞轮转动20圈，则该汽油机1s完成10个工作循环，要经过40个冲程，故C错误；
D、汽油机效率约为20%～30%，故D错误。
故选：A。
【点评】考查了油机的四个冲程中的做功冲程及能量转化情况，难度不大，熟悉基础知识即可正确解答。
4．（2分）“静电章鱼”实验如图所示，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼而且不会掉落，下列分析正确的是（ ）
A．塑料丝与塑料管带异种电荷后吸附在一起
B．塑料管经毛皮摩擦得到电子后带正电
C．塑料丝间以及塑料丝和塑料管间，都带同种电荷而呈章鱼状而且不掉落
D．塑料丝的重力和塑料管对塑料丝静电排斥力是一对相互作用力
【分析】摩擦起电的实质是：电荷的转移；两个物体相互摩擦时，原子核束缚本领强的物体得到电子而带负电，原子核束缚本领弱的电子失去电子而带正电。
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；
相互作用力的特点：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：A．毛皮分别摩擦塑料丝和塑料管，毛皮比塑料易失去电子，所以毛皮失去电子带正电，塑料丝和塑料管得到电子带负电，所以塑料丝和塑料管相互排斥，故A错误；
B、因毛皮比塑料易失去电子，所以塑料管经毛皮摩擦得到电子而带负电，故B错误；
C、毛皮分别摩擦塑料丝和塑料管，塑料丝和塑料管得到电子带负电，塑料丝间以及塑料丝和塑料管间都是带同种电荷相互排斥而呈章鱼状而且不掉落，故C正确；
D、塑料管的重力和塑料丝对塑料管静电排斥力方向都是向下的，不符合相互作用力的条件，所以塑料管的重力和塑料丝对塑料管静电排斥力不是相互作用力，故D错误。
故选：C。
【点评】本题主要考查了摩擦起电的实质以及电荷间的相互作用，要熟记知识点。
5．（2分）在“探究并联电路电流特点”的活动中，部分电路如图所示，R1＝10Ω，R2＝20Ω，电流表有“0～0.6A”和“0～3A”两个量程，测量了电阻R1的电流为0.3A。为完成实验探究，做法正确的是（ ）
A．使用“0～3A”量程，只测量R2的电流
B．使用“0～0.6A”量程，只测量R2的电流
C．使用“0～3A”量程，分别测量R2支路和干路的电流
D．使用“0～0.6A”量程，分别测量R2支路和干路的电流
【分析】在“探究并联电路电流特点”的活动中，分别用电流表测出各支路和干路电流，在测量过程中，注意电流表量程的选择，据此分析。
【解答】解：由图可知，R1和R2并联，测量了电阻R1的电流为0.3A，根据欧姆定律可知，电阻R1两端的电压为：
U1＝I1R1＝0.3A×10Ω＝3V，
根据并联电路电压特点，U2＝U1＝3V，则通过电阻R2的电流为：
I2=U2R2=3V20Ω=0.15A，
干路电流为：
I＝I1+I2＝0.3A+0.15A＝0.45A＜0.6A，
在“探究并联电路电流特点”的活动中，需分别用电流表测出各支路和干路电流，
因此做法正确的是：使用“0～0.6A”量程，分别测量R2支路和干路的电流，故ABC错误，D正确。
故选：D。
【点评】本题考查了探究并联电路电流特点和电流表的使用等知识。
6．（2分）某家庭有父母与子女共四人，他们想采用投票表决的方式决定周末是否要外出旅游。如果两个孩子都要去，而父母中只有一位要去，另一位愿留守在家中，那么他们就去旅游。为此他们设计了一架简易的投票机，由四个单刀双掷开关、一节电池、一只小灯泡组成一个电路，四人各操纵自己的开关，选择“是”或“否”，只要灯泡发光，就表示去旅游。则下列如图投票机电路正确的是（ ）
A．
B．
C．
D．
【分析】根据题意，父、母、子、女各操作一个开关，只有四个开关控制的电路构成通路时，灯才能发光，而四个开关控制构成通路的条件是两个孩子选“是”，一个大人选“是”，另一个大人选“否”，按照这样的规则依次分析四个选项是否构成通路即可。
【解答】解：分析题意可知：子、女、父选“是”母选“否”，或子、女、母选“是”父选“否”，只有这两种情况构成通路，灯发光。
A、子、女、父、母都选“是”灯发光，子、女选“是”父、母选“否”灯泡也发光，不符题意；
B、子、女、父选“是”母选“否”，或子、女、母选“是”父选“否”时灯发光，符合题意；
C、父、母、女选“是”子选“否”，或女选“是”父、母、子选“否”时灯发光，不符题意；
D、父、女选“是”母子选“否”，或母、女选“是”父、子选“否”时灯发光，不符题意。
故选：B。
【点评】多个开关串联时，只要有一处开关没有接通，电路就不工作。
7．（2分）如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合S1时，电流表的示数为0.5A。若再闭合开关S2，下列说法中正确的是（ ）
A．电流表示数变大，灯变亮
B．电路总电阻变大
C．电流表的示数变化0.5A
D．若将L和R串联在5V的电源上，电流表的示数是0.2A
【分析】（1）由电路图可知，只闭合开关S1，只有灯泡L连入电路；再闭合开关S2，则电阻和灯泡并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和判断出电流表示数的变化；
根据并联电路各支路互不影响的特点判断出通过灯泡电流的变化，由P＝UI判断出小灯泡实际功率的变化，进而判断出小灯泡亮度的变化；
根据总电流的变化，由R=UI判断出电路总电阻的变化；
根据并联电路干路电流等于各支路电流之和可知电流表示数的变化量等于通过R的电流，由图判断出电流表示数的变化量；
（3）串联电路各处电流相等、串联电路总电压等于各部分电压之和。
【解答】解：ABC、由电路图可知，只闭合S1时，电流表测量灯泡的电流，电流表的示数为0.5A，由图甲可知，此时灯泡两端的电压：UL＝4V，即电源电压为：U＝4V；
再闭合S2，灯泡L与R并联，电流表测干路电流，根据并联电路干路电流等于各支路电流之和可知电流表的示数变大；
根据并联电路各支路互不影响的特点可知通过灯泡的电流不变，由P＝UI知小灯泡的实际功率不变，小灯泡的亮度不变，故A错误；
由于总电流变大，电源电压不变，由R=UI知电路的总电阻变小，故B错误；
根据并联电路干路电流等于各支路电流之和可知电流表示数的变化量等于通过R的电流；由于并联电路各支路两端的电压相等，由图甲可知，此时通过电阻的电流为0.2A，即电流表的示数变化0.2A，故C错误；
D、若将L和R串联在5V的电源上，若通过灯泡L的电流为0.2A，由图可知此时灯泡两端的电压：UL′＝1V，R两端的电压：UR＝4V，则电源电压为：U＝UL′+UR＝1V+4V＝5V，故D正确。
故选：D。
【点评】本题考查了并联电路的特点，从图像中获取有用的信息是关键。
二、作图题：（本大题共2小题，每小题2分，共4分）
8．（2分）如图所示，闭合开关S，向右端移动滑动变阻器的滑片时，小灯泡变暗，电压表测小灯泡电压。（导线不要交叉）
【分析】由题意可知，当向右端移动滑动变阻器的滑片P时，小灯泡变暗，说明电路中的电流变小，滑动变阻器接入电路的阻值变大，由此确定变阻器的接线情况；电压表测小灯泡电压，则电压表应和灯泡并联，由此连接实物图。
【解答】解：电源由两节干电池组成，则电源电压为3V，电压表应使用量程为0～3V且和灯泡并联；当向右端移动滑动变阻器的滑片P时，小灯泡变暗，说明电路中的电流变小，滑动变阻器接入电路的阻值变大，则滑动变阻器左下方接线柱必须接入电路中，如下图所示：
【点评】本题考查了实物图的连接、滑动变阻器的连接，难度不大。
9．（2分）根据如图所示的实物连接图，在框中画出电路图。
【分析】根据实物图分析电路连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关在干路上，电路图如下图所示：
。
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式以及开关的位置是关键。
三、填空实验题：（本大题共2小题，每空1分，共7分）
10．（3分）如图所示是一种定时课间音乐播放器装置的原理图，闭合开关S，当“定时开关”处于闭合状态时，指示灯 会 （选填“会”或“不会”）亮、播放器 不会 （选填“会”或“不会”）播放音乐；达到设定时间，“定时开关”处于断开状态，播放器 会 （选填“会”或“不会”）播放音乐。
【分析】由图可知当定时开关闭合时播放器被短路，则播放器中没有电流通过；若定时开关断开时，播放器与指示灯串联。
【解答】解：由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐。
到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”会播放音乐。
故答案为：会；不会；会。
【点评】本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答。
11．（4分）如图甲所示的电路中，电流表A1示数如图乙所示，是 0.3 A，电流表A2指针位置与A1相同，则通过小灯泡L2的电流是 1.2 A。图丙的电路中电压表V2测量的是 L1 （选填“电源”、“L1”或“L2”）两端的电压；若两电压表指针位置也相同，则此时两灯L1、L2电阻之比为 1：4 。
【分析】电流表读数时，先明确量程和分度值再读数；
由图甲知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，根据并联电路的电流特点分析电流表的量程并读数，从而求得通过灯泡L2的电流。
图丙中两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；根据电压表所测电路电压与指针偏转情况确定两电压表量程，得出电压之比，根据串联电路的分压原理可得两灯L1、L2两端的电压之比。
【解答】解：由图乙知，电流表使用0～0.6A量程，分度值0.02A，示数为0.3A；
由图甲知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，
电流表A2指针位置与A1相同，因并联电路干路中的电流等于各支路中的电流之和，所以电流表A2是0～3A量程，示数1.5A，
根据并联电路的电流关系可得，通过L2的电流：I2＝I﹣I1＝1.5A﹣0.3A＝1.2A；
图丙的电路中两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压，
因串联电路中电源电压等于各部分电路两端电压之和，故电压表V1示数大于V2示数，而两电压表指针位置相同，则电源电压与L1的电压之比为U：U1＝5：1，
由串联电路的分压原理可得，R1：R2＝U1：U2＝1：（5﹣1）＝1：4。
故答案为：0.3；1.2；L1；1：4。
【点评】本题考查了串、并联电路电流和电压规律以及欧姆定律的应用，分析清楚电路结构是正确解题的前提与关键，还要正确判断电表的量程。
四、实验题（本题共3小题，每空1分，共16分。）
12．（7分）冬天下雪时，小明看到市政工作人员在冰雪覆盖的道路上洒大量的盐，他产生了这样的疑问：含盐的冰熔化时与纯净的冰熔化时特点有何不同？含盐浓度不同的冰，熔化特点有无区别？为此，他进行了下列探究：
他用质量均为0.2kg的纯水、淡盐水、浓盐水分别制得纯冰、淡盐冰、浓盐冰，然后将这些冰弄碎放入试管中，在冰块中插入温度计，记下此时温度计的示数。每隔0.5分钟记录一次温度计的示数，同时观察试管中冰块状态的变化，得到如图乙所示的三条温度变化曲线：①纯冰、②淡盐冰、③浓盐冰。（三种冰块每分钟吸收热量相同）
（1）在选择冰块吸热方式时他遇到了一个难题，现有如图甲所示的三种方法，请你为他选择一种最佳的方法。你选择的方法是 A （选填“A”、“B”或“C”）装置；（实验环境温度大约是10℃）
（2）在冰雪覆盖的道路上洒盐，可以 降低 （选填“增大”或“降低”）冰的熔点；根据曲线图可知：淡盐冰的熔点是﹣3℃，浓盐冰的熔点是 ﹣7 ℃；含盐浓度越高的冰，开始熔化前升温越 快 （选填“快”或“慢”）；
（3）已知冰的比热容为2.1×103J/（kg•℃），则冰在0～20min内吸收的热量为 6300 J，淡盐冰在0～10min内吸收的热量为 3150 J，淡盐冰的比热容为 1.1325×103 J/（kg•℃）。
【分析】（1）晶体熔化特点为：晶体在熔化过程中，要不断吸热，但温度不变；
（2）冰中含盐可以降低水的凝固点，使雪更容易熔化，这样，撒盐后，温度在0℃以下时，冰就可以熔化；
（3）由图象可知，在0min﹣20min内水升高的温度，再利用Q＝cmΔt可求得吸收的热量。
【解答】解：（1）由于冰在熔化过程中要不断吸热。A图将试管放入冷水中，冰不断吸热熔化，冰熔化慢，便于观察和记录实验现象。B图中用酒精灯加热，由于火焰温度较高，会使冰熔化过程太快，来不及观察。C图中将试管放入开水中，会使冰的熔化过程较快，不便于观察和记录实验现象，因此选择A图；
（2）冰雪中撒入盐后，降低了熔点，冰雪就会在较低的温度条件下开始熔化，可以使冰雪尽快地熔化；由图乙可知，淡盐冰的熔点是﹣3℃，浓盐冰的熔点是﹣7℃；含盐浓度越高的冰，开始熔化前升温越快；
（3）由图象可知，在0min﹣20min内水升高的温度为15℃，则烧杯内的物质吸收的热量Q＝cmΔt＝0.2kg×2.1×103J/（kg•℃）×15℃＝12600J。淡盐冰在0～10min内吸收的热量为Q淡盐水=12×6300J＝3150J，温度升高了Δt淡盐水＝12℃，c淡盐水=Q淡盐水mΔt淡盐水=3150J0.2kg×12℃=1.3125×103J/（kg•℃）。
故答案为：（1）A；（2）降低；﹣7；快；（3）6300；3150；1.1325×103。
【点评】本题考查晶体的熔化以及热量公式的运用，难度不大。
13．（5分）用图甲所示的电路探究通过导体的电流与电压、电阻的关系。器材有：干电池3节，外观完全相同的滑动变阻器4个（铭牌上分别标有①“5Ω；3A”②“20Ω；2A”、③“50Ω；1.5A”、④“200Ω；0.3A”字样），电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω的电阻各一个。导线若干。
（1）闭合开关前，应将滑动变阻器的滑片P移至 B （选填“A”或“B”）端；
（2）闭合开关后，电流表示数为0，电压表有示数，若电路中只有一处故障，则可能是 电阻R断路 ；
（3）排除故障后，重新开始实验，探究电流与电压的关系。将滑片滑到最左端，闭合开关，电压表示数为0.8V，电流表示数为0.08A。移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I；以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出I﹣U图像，如图乙所示。分析图乙可知：定值电阻为 10 Ω，实验中选用的滑动变阻器是 ③ （选填①、②、③或④）；
（4）在探究电流与电阻的关系时，断开开关，将R换成5Ω的电阻，闭合开关并移动滑片P，电流表示数如图丙所示；断开开关，若换接20Ω的电阻，正确操作后，电流表示数应为 0.1 A。
【分析】（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片P移至阻值最大处；
（2）闭合开关后，电流表示数为0，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（3）根据欧姆定律求出定值电阻的阻值；根据图甲确定电源电压大约值；闭合开关，电压表示数为0.8V，电流表示数为0.08A，此时滑动变阻器接入电路的阻值最大，根据串联电路电压规律结合欧姆定律讨论滑动变阻器最大阻值，据此确定滑动变阻器的规格；
（4）根据电流表选用量程确定分度值读数，利用U＝IR求出定值电阻两端电压；根据控制变量法结合欧姆定律求出电流表示数。
【解答】解：（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片P移至阻值最大处，即B端；
（2）闭合开关后，电流表示数为0，说明电路可能断路，电压表有示数，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，若电路中只有一处故障，即可能是电阻R断路；
（3）将滑片滑到最左端，闭合开关，电压表示数为0.8V，电流表示数为0.08A，则定值电阻的阻值为：
R=U1I1=Ω；
由图甲可知，电源为三节干电池串联，每节电压略小于1.5V，则电源电压应该大于3V，小于4.5V；
闭合开关，电压表示数为0.8V，电流表示数为0.08A，此时滑动变阻器接入电路的阻值最大，根据串联电路电压规律和欧姆定律可知，电源电压为：
U＝U1+I1R滑大＝0.8V+0.08A×R滑大……①；
若选用“5Ω；3A”的滑动变阻器，代入①式，则U＝1.05V，不符合题意；
若选用“20Ω；2A”的滑动变阻器，代入①式，则U＝2.1V，不符合题意；
若选用“50Ω；1.5A”的滑动变阻器，代入①式，则U＝4.2V，符合题意；
若选用“200Ω；0.3A”的滑动变阻器，代入①式，则U＝16.8V，不符合题意；
故实验中选用的滑动变阻器的铭牌上标有“50Ωㅤ1.5A”字样，即③；
（4）将R换成5Ω的电阻，闭合开关并移动滑片P，电流表示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.4A，则定值电阻两端电压为：UV＝I2R2＝0.4A×5Ω＝2V；
在探究电流与电阻的关系实验中，应控制定值电阻两端电压不变，故换接20Ω的电阻，正确操作后，电流表示数应为：
I3=UVR3=2V20Ω=0.1A。
故答案为：（1）B；（2）电阻R断路；（3）10；③；（4）0.1。
【点评】本题探究通过导体的电流与电压、电阻的关系实验，考查了注意事项、电路故障、电阻的计算、器材的选择、控制变量法和欧姆定律的应用等知识。
14．（4分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）在连接电路时，开关应处于 断开 状态；
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 2 条（从图中选填导线序号）；
（3）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电流表示数为0.32A时，电压表示数如图乙所示，则未知电阻R＝ 7.5 Ω；
（4）如果没有电压表，电源电压未知，可以用最大阻值为R0的滑动变阻器和如图丙所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1，滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx＝ I1I2-I1×R0 。（用I1、I2、R0表示）
【分析】（1）为了保护电路，在连接电路时，开关应处于断开状态；
（2）电阻应与电流表串联，电压表与电阻并联且电流从电表的正接线柱流入、负接线柱流出；
（3）根据电流表选用小量程确定分度值读数，由欧姆定律得出未知电阻大小；
（4）分析滑动变阻器滑片移动时电路的连接，根据串联电阻的规律及欧姆定律，由电源电压不变列方程求出电阻Rx。
【解答】解：（1）为了保护电路，在连接电路时，开关应处于断开状态；
（2）电压表与电阻并联，且电流应从电压表的正接线柱流入、负接线柱流出，所以错误的是导线2；
（3）当电压表示数为2.4V时，电流表示数如图乙所示，电流表的分度值为0.02A，电流表示数为0.32A，
根据欧姆定律得，则未知电阻：R=U'I=Ω；
（4）闭合开关后，滑动变阻器滑片在最左端时，两电阻串联，电流表测电路的电流，电流表示数为I1，
根据串联电阻的规律及欧姆定律可得，电源电压：U＝I1（R0+Rx）﹣﹣﹣﹣﹣①；
滑动变阻器滑片在最右端时，电路为待测电阻的简单电路，电流表示数为I2，由欧姆定律可得，
电源电压：U＝I2Rx﹣﹣﹣﹣﹣②；
由①②可得，电阻Rx=I1I2-I1×R0。
故答案为：（1）断开；（2）2；（3）7.5；（4）I1I2-I1×R0。
【点评】本题测量电阻R阻值的实验，考查注意事项、故障分析、电表读数、电阻计算和设计方案测电阻的能力。
五、计算题：（本大题共2小题，29题7分，30题9分，共16分）
15．（7分）在如图所示的电路中，电阻R2的阻值为10Ω。闭合开关S，电流表示数为0.4A，再闭合S1，电流表示数为0.5A。求：
（1）通过R1的电流；
（2）电压表的示数；
（3）电阻R1的阻值。
【分析】（1）闭合开关S，为R2的简单电路，电流表测电路的电流，电压表测量电源电压；再闭合开关S2，两电阻并联，电流表测干路电流，电压表测量电源电压，并联电路各支路互不影响和并联电路电流的规律求出通过R1的电流；
（2）根据欧姆定律算出电源电压，即为电压表的示数；
（3）由欧姆定律求出电阻R1的阻值。
【解答】解：（1）闭合开关S，为R2的简单电路，电流表测电路的电流，电压表测量电源电压；
再闭合开关S2，两电阻并联，电流表测干路电流，电压表测量电源电压，
根据并联电路各支路互不影响知，通过R2的电流不变，即I2＝0.4A，
根据并联电路干路电流等于各支路电流之和可知通过R1的电流：
I1＝I﹣I2＝0.5A﹣0.4A＝0.1A；
（2）由欧姆定律可得电源电压：U＝I2R2＝0.4A×10Ω＝4V，
即电压表的示数为4V；
（3）由欧姆定律，定值电阻R1的阻值：
R1=UI1=4V0.1A=40Ω。
答：（1）通过R1的电流为0.1A；
（2）电压表的示数为4V；
（3）电阻R1的阻值为40Ω。
【点评】本题考查并联电路的特点及规律和欧姆定律公式的运用，关键是明确通过R2的电流不变。
16．（9分）小聪同学在学习了滑动变阻器的知识后，他试着设计了一个风速测定仪（如图所示），其中O是转动轴；OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大；AB是电阻随长度均匀变化的弧形电阻；P点是金属杆与弧形电阻相接触的点。电源电压为6V，定值电阻R0的阻值为9Ω，电流表量程为0～0.6A。AB段电阻为15Ω，长度为15cm，AP段长度与风速的关系如下表，求：
（1）当无风时，电流表示数；
（2）当风速为3m/s时，BP两端的电压；
（3）此风速测定仪能测得的最大风速为多少？
【分析】（1）闭合开关，定值电阻和弧形电阻串联，电流表测量电路电流。当无风时，AP段长度为0cm，弧形电阻接入电路的阻值为15Ω，根据欧姆定律可知电流表示数；
（2）当风速为3m/s时，AP段长度为12cm，得出BP长度及弧形电阻接入电路的阻值，根据串联分压特点可知BP两端的电压；
（3）风速最大时，弧形电阻接入电路的阻值最小，总电阻最小，根据欧姆定律可知电路电流最大，为I′＝0.6A，根据欧姆定律可知总电阻，根据电阻串联的特点可知弧形电阻接入电路的阻值，得出BP段长度及AP段长度，从表格中可知此风速测定仪能测得的最大风速。
【解答】解：
（1）闭合开关，定值电阻和弧形电阻串联，电流表测量电路电流。
当无风时，AP段长度为0cm，弧形电阻接入电路的阻值为15Ω，根据欧姆定律可知电流表示数为I=UR0+RAP0=6V9Ω+15Ω=0.25A；
（2）当风速为3m/s时，AP段长度为12cm，BP长度为：15cm﹣12cm＝3cm，
则弧形电阻接入电路的阻值为：15Ω×315=3Ω，
根据串联分压特点可知BP两端的电压UBP＝U×RBPRBP+R0=6V×3Ω3Ω+9Ω=1.5V；
（3）风速最大时，弧形电阻接入电路的阻值最小，总电阻最小，根据欧姆定律可知电路电流最大，为I′＝0.6A，
根据欧姆定律可知总电阻R=UI'=6V0.6A=10Ω，
根据电阻串联的特点可知弧形电阻接入电路的阻值RBP′＝R﹣R0＝10Ω﹣9Ω＝1Ω，
BP段长度为：15cm×1Ω15Ω=1cm，
AP段长度为：15cm﹣1cm＝14cm，
此风速测定仪能测得的最大风速为6m/s。
答：（1）当无风时，电流表示数为0.25A；
（2）当风速为3m/s时，BP两端的电压为1.5V；
（3）此风速测定仪能测得的最大风速为6m/s。
【点评】本题考查欧姆定律的应用，是一道综合题。
六、综合题：（本大题共1小题，每空1分，共13分）
17．（13分）我国汽车工业发展迅猛，在智能驾驶等领域受到了国内外的认可。某款国产油电混合动力汽车的工作原理如图甲所示。当需要高速行驶或蓄电池电量过低时，内燃机就会启动，此时内燃机给蓄电池充电，蓄电池向电机输送能量驱动汽车前进。在某次测试中内燃机不断给蓄电池充电。
（1）智能驾驶系统所用到的芯片是由 半导体 （选填“半导体”或“超导体”）制成的；冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有 吸引轻小物体 的性质。图乙是某汽车充电站的一排充电桩，这些充电桩是 并联 （选填“串联”或“并联”）的；
（2）内燃机带动发电机给蓄电池充电时，蓄电池相当于 用电器 （选填“电源”“开关”或“用电器”），此过程中，内燃机的机械能转化为蓄电池的 化学能 ；
（3）在该次测试中，所用燃料的热值为4.6×107J/kg，消耗4kg燃料，这些燃料完全燃烧释放的热量是 1.84×108 J；若该次测试中，汽车牵引力做的功是5×107J，且该油电混动汽车内燃机的效率为40%，则此过程中蓄电池的电能增加了 2.36×107 J（忽略蓄电池发热和蓄电池驱动电机时造成的热损失）。
（4）在高速路入口，交通部门常用“地磅”检测车辆是否超载。为了研究地磅的工作原理，学习小组设计了模拟地磅原理的简化电路图，如图丙所示。电源电压恒为6V，定值电阻R0为100Ω，电压表量程为0～3V，力敏电阻R的阻值随所受压力F变化关系如图丁所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将汽车模型静置于其上。（g取10N/kg）
①如图丙，汽车模型总重力越大，力敏电阻的阻值越 小 ，电压表示数越 大 ；
②若货车模型重力为10N，则力敏电阻的阻值为 200 Ω，此时电压表示数为 2 V；
③为保障电路各元件均不被损坏，汽车模型重力达到最大时，电压表示数为 3 V，汽车模型最大重力 20 N。
【分析】（1）芯片是用半导体材料制成的；汽车长途行驶过程中，车身与空气摩擦带上电荷，电荷具有吸引轻小物体的性质，为了电压相等且充电桩之间互不影响，充电桩之间并联；
（2）内燃机带动发电机给蓄电池充电时，蓄电池组消耗电能，把电能转化为化学能储存起来；
（3）燃料燃烧放出的热量等于热值乘以质量，产生的能量的40%牵引汽车行驶做功，其余的蓄电池的电能；
（4）①从图丁可知，汽车重力增大，对平板的压力增大，力敏电阻的阻值变小，电流变大，R0为定值电阻，可知电压表示数的变化情况；
②从图丁可知，汽车模型重力对应的力敏电阻的阻值，串联电路中电压的分配与电阻成正比；
③电压表的量程是0﹣3V，可知汽车模型越重，力敏电阻的最值越小，电路中电路越大，电压表的示数越大。
【解答】解：（1）芯片是用半导体材料制成的；汽车长途行驶过程中，车身与空气摩擦带上电荷，电荷具有吸引轻小物体的性质，为了电压相等且充电桩之间互不影响，充电桩之间并联；
（2）内燃机带动发电机给蓄电池充电时，蓄电池组相当于用电器，蓄电池充电过程中把电能转化为化学能储存起来；
（3）燃料燃烧放出的热量Q＝qm＝4.6×107J/kg×4kg＝1.84×108J，
蓄电池的电能增加量ΔQ＝Qη﹣W1＝1.84×108×40%J﹣5×107J＝2.36×107J；
（4）①从图丁可知，汽车重力越大，对平板的压力越大，力敏电阻的阻值变小，电流变大，电压表示数U0＝IR0可知，电压表示数的变大；
②从图丁可知，当压力为10N时，力敏电阻的阻值为R1＝200Ω，
由串联电路中电压的分配与电阻成正比得：U0U-U0=R0R1，
U06V-U0=100Ω200Ω，
解得：U0＝2V；
③电压表的量程是0﹣3V，可知汽车模型越重，电压表的示数越大，故汽车模型重力达到最大时，电压表示数为3V；此时电路中得电路I=U0'R0=3V100Ω=0.03A，
力敏电阻的阻值为R′=U-U0'I=6V-3V0.03A=100Ω，
由图丁可知，此时压力F＝20N，
故汽车的最大重力为20N；
故答案为：（1）半导体；吸引轻小物体；并联；（3）用电器；化学能；（3）1.84×108；2.36×107；（4）①小；大；②200；2；③3；20。
【点评】本题考查了芯片制作材料，电荷的性质，并联电路；用电器，能量转化，燃料热量的计算，地磅模拟电路的工作原理。
AP段长度/cm
0
5
10
12
14
15
风速/m•s﹣1
0
1
2
3
6
12
题号
1
2
3
4
5
6
7
答案
D
C
A
C
D
B
D
AP段长度/cm
0
5
10
12
14
15
风速/m•s﹣1
0
1
2
3
6
12
