广东省广州市越秀区华侨外国语学校2024-2025学年九年级下学期期中考试物理试题（含答案）

这是一份广东省广州市越秀区华侨外国语学校2024-2025学年九年级下学期期中考试物理试题（含答案），共16页。试卷主要包含了单项选择题等内容，欢迎下载使用。

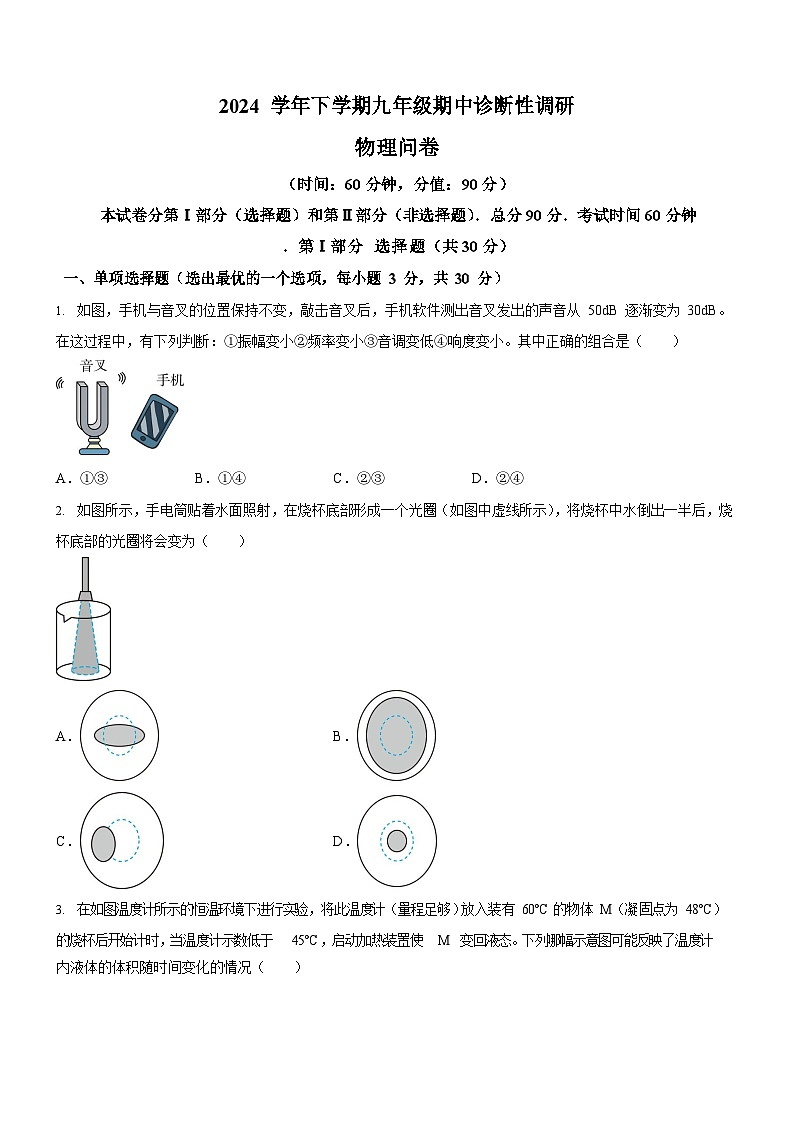

本试卷分第Ⅰ部分（选择题）和第Ⅱ部分（非选择题）．总分 90 分．考试时间 60 分钟．第Ⅰ部分 选择题（共 30 分）
一、单项选择题（选出最优的一个选项，每小题 3 分，共 30 分）
如图，手机与音叉的位置保持不变，敲击音叉后，手机软件测出音叉发出的声音从 50dB 逐渐变为 30dB。在这过程中，有下列判断：①振幅变小②频率变小③音调变低④响度变小。其中正确的组合是（）
A．①③B．①④C．②③D．②④
如图所示，手电筒贴着水面照射，在烧杯底部形成一个光圈（如图中虚线所示），将烧杯中水倒出一半后，烧杯底部的光圈将会变为（）
A．B．
C．D．

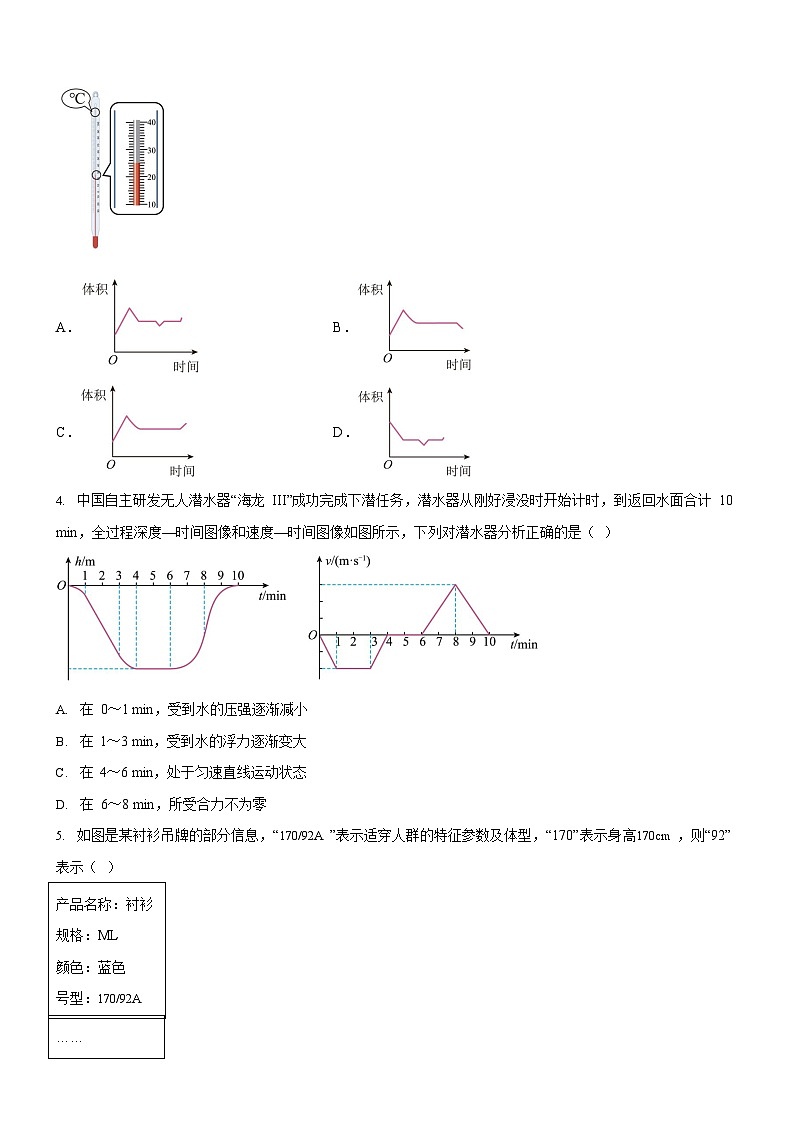

在如图温度计所示的恒温环境下进行实验，将此温度计（量程足够）放入装有 60°C 的物体 M（凝固点为 48°C）
的烧杯后开始计时，当温度计示数低于 45°C，启动加热装置使 M 变回液态。下列哪幅示意图可能反映了温度计内液体的体积随时间变化的情况（）
A．B．
C．D．
中国自主研发无人潜水器“海龙 III”成功完成下潜任务，潜水器从刚好浸没时开始计时，到返回水面合计 10 min，全过程深度—时间图像和速度—时间图像如图所示，下列对潜水器分析正确的是（ ）
在 0～1 min，受到水的压强逐渐减小
在 1～3 min，受到水的浮力逐渐变大
在 4～6 min，处于匀速直线运动状态
在 6～8 min，所受合力不为零
产品名称：衬衫规格：ML
颜色：蓝色
号型：170/92A
如图是某衬衫吊牌的部分信息，“170/92A ”表示适穿人群的特征参数及体型，“170”表示身高170cm ，则“92” 表示（ ）
……

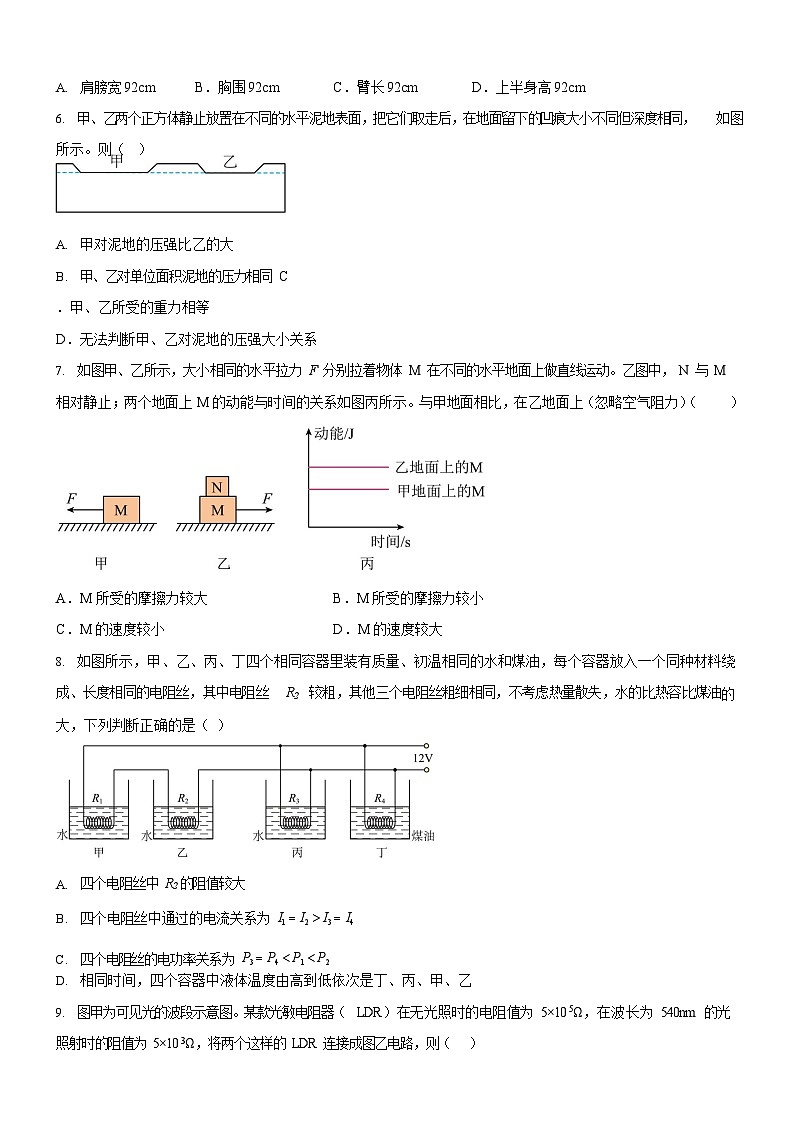

肩膀宽92cmB．胸围92cmC．臂长92cmD．上半身高92cm
甲、乙两个正方体静止放置在不同的水平泥地表面，把它们取走后，在地面留下的凹痕大小不同但深度相同，如图所示。则（ ）
甲对泥地的压强比乙的大
甲、乙对单位面积泥地的压力相同C．甲、乙所受的重力相等
D．无法判断甲、乙对泥地的压强大小关系
如图甲、乙所示，大小相同的水平拉力 F 分别拉着物体 M 在不同的水平地面上做直线运动。乙图中，N 与 M
相对静止；两个地面上 M 的动能与时间的关系如图丙所示。与甲地面相比，在乙地面上（忽略空气阻力）（）
A．M 所受的摩擦力较大B．M 所受的摩擦力较小
C．M 的速度较小D．M 的速度较大
如图所示，甲、乙、丙、丁四个相同容器里装有质量、初温相同的水和煤油，每个容器放入一个同种材料绕 成、长度相同的电阻丝，其中电阻丝 R2 较粗，其他三个电阻丝粗细相同，不考虑热量散失，水的比热容比煤油的大，下列判断正确的是（ ）
四个电阻丝中 R2 的阻值较大
四个电阻丝中通过的电流关系为 I1  I2  I3  I4
四个电阻丝的电功率关系为 P3  P4  P1  P2
相同时间，四个容器中液体温度由高到低依次是丁、丙、甲、乙
图甲为可见光的波段示意图。某款光敏电阻器（LDR）在无光照时的电阻值为 5×105Ω，在波长为 540nm 的光照射时的阻值为 5×103Ω，将两个这样的 LDR 连接成图乙电路，则（ ）
黄光比紫光的频率低B．通过 R1 的电流比 R2 小
C．R1 的功率比 R2 小D．波长为 540nm 的光在真空中的传播速度比红光快
图甲中的线圈 abcd 位于磁场中，cd 段导线受磁场力的方向如图所示；图乙是通电螺线管的磁感线情况。图丙中“☉”表示导线中的电流方向垂直于纸面向外，下列说法正确的是（）
丙图中 P 端为 N 极
丙图中导体受到竖直向下的磁场力作用C．丙图中导体受到竖直向上的磁场力作用
D．丙图中导体不受磁场力作用
第Ⅱ部分 非选择题（共 60 分）
11．(1)如图 1 所示，光源 M（图中没画出）放在焦距为 3cm 的凸透镜前，0cm 处为凸透镜光心。a、b、c 是 M
发出的三条光线经凸透镜折射后的光线，相交于 M  。
①c 经凸透镜折射前的入射光线（选填“经过”或“不经过”）凸透镜的焦点；
②请在图 1 中画出确定光源 M 的光路图。
(2)下表是某小汽车匀速直线行驶的路程时间表格
依据表格在图 2 中画出路程时间图像，在图 3 中画出速度时间图像。
实验员把一个圆柱形的空桶放在电子秤上，电子秤的示数如图甲，然后在空桶中倒入搅拌均匀的盐水，放在电子秤上，电子秤的示数如图乙，测出盐水的体积为2 102 m3 。（g 取 10N/kg）
此时桶里盐水的质量为kg，密度为kg/m3 ；
如图丙，此时桶中盐水密度不变，A 点处所受液体压强为多少 Pa，写出计算过程：；
某时刻盐水在容器底产生的压强为 p1 ，盐水放置一段时间之后，水分蒸发，液面下降，如图丁，盐水的密度增大，此时盐水在容器底产生的压强为 p2 。则 p1 p2 ，（选填“  ”“  ”“  ”）。并写出你判断 p1 与 p2
大小关系的依据。
13.如图所示，水平地面 O 点两侧粗糙程度不同，sAB=sCD。物体在 AD 段一直受到沿水平方向大小不变的拉力 F， 且在 AB 段做匀速直线运动。
由图可得 F 为N；
物体在 AB 段所受到的摩擦力（选填“等于”或“不等于”）在 CD 段所受到的摩擦力，你的依据是：；
物体在 CD 段是否做匀速直线运动？ （选填“是”或“否”）；
（4）F 在 AB 段所做的功（选填“等于”或“不等于”）在 CD 段所做的功；如果物体通过 AB 段的时间大于其通过 CD 段的时间，则 F 在 AB 段所做的功的功率（选填“大于”、“等于”或“小于”）在 CD 段所做的功的功率。
小圆按图甲所示电路图进行实验，定值电阻 R 的阻值为 10Ω。闭合开关，将滑片移至 a 处（图中未画出），
此时电压表示数为 7V，电流表A1 示数为 0.7A，电流表A2 的示数为 1.7A。
滑片在 a 处，流过 R 的电流为A，此时滑动变阻器接入电路中的电阻 R的阻值为Ω；
实验过程中，将滑动变阻器的滑片从 b 点移至 c 点（图中未画出）；移动前后，电流表的示数如图乙所示，与 b 点相比，滑片在 c 点时，电压表示数，滑动变阻器接入电路中的电阻 R的阻值 （均选填“变大”“变小”或“不变”）。
图 1 中圆柱形容器装有适量的水，当水温从 0℃升到 10℃时，水的密度和水温 t 关系如图 2 所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩。
如图 3 所示，用压力计将物体压入水中（已知水  物），在虚线框内作出此时物体的受力示意图（物体以“·”表示）；当水温从 0℃升到 10℃时，不考虑物体体积的变化，压力计的示数如何变化？
物
假如物体M 的体积为1104 m3 ，  0.8g/cm3 ，计算当液体密度为10℃时，压力计的示数为多少？（g 取10N/kg）
当归还共享充电宝后，服务终端会自动给充电宝充电，图 1 是某款充电宝及简化电路图。
根据图 2，充电宝充电 1 小时时，求此刻充电宝的阻值？
判断在充电过程的第三阶段中，充电宝的电功率变大、变小还是不变？，并写出依据：；
充电过程充电线的阻值可认为不变，通过分析来比较充电线在第一、二阶段哪段时间产生热量多？请写出你的判断依据：。
在绝热的容器（容器内部不与容器外部发生热传递）中装有 20℃的水 A，其质量为 mA；把一瓶 90℃，质量为 mB 的水 B 放入绝热容器后，利用温度传感器测量它们的温度变化，得到图乙中的曲线。
水 B 从 90℃下降到 80℃需要 1min，放出的热量为 Q1；从 80℃下降到 70℃需要 3.8min，放出的热量为Q2，则 Q1 Q2（选填“＞”、“＝”或“＜”）；
忽略瓶子吸收（或放出）的热量，从 0 到 3min 的时间内，水 A 吸收的热量为 QA，水 B 放出的热量为 QB， 则 QA QB（选填“＞”、“＝”或“＜”）；
依据图像中的数据，分析判断水 A 的质量 mA 和水 B 的质量 mB 的大小关系：。
18．(1)图 1 中，导线 a 是闭合电路的一部分，a 在 A、B 选项中与磁感线平行，在 C、D 选项中垂直于纸面，v 是导线 a 运动的方向，是蹄形磁体运动的方向，能产生感应电流的是；
A．B．
C．D．
(2)放在通电螺线管旁边的通电导线受力情况如图 2 所示（“x”表示电流方向垂直纸面向里）。则图 3 中的通电导线受力情况是否正确 （选填“正确”或“不正确”）。
广东省广州市越秀区华侨外国语学校2024-2025学年九年级下学期期中考试物理试题答案
1．B
【详解】决定响度大小的因素是振幅和距离发声体的远近，振幅越小，响度越小；利用手机软件测出音叉发出的声音从 50dB 变为 30dB，表明响度变小了，振幅变小。
故选 B。2．B
【详解】当光从空气斜射入水中时，在水面处发生折射，折射角小于入射角；将烧杯中水倒出一半后，水面下降，光将发散到更大范围时发生折射，而折射光线与原来的折射光线平行，所以，烧杯底部的光圈将会变大，故 B 符合题意，ACD 不符合题意。
故选 B。3．A
【详解】温度计内液体的温度应先升高到 60°C,然后再下降到 48°C，经过一段时间再下降到 45°C，启动加热后， 温度又继续升高到 48°C，根据温度计里的液体的热胀冷缩可知，温度计内的液体的体积应先增大，后下降，有一段体积保持不变，然后再下降，启动加热后，体积又增大，温度为 48°C 时，液体体积保持不变。故 A 符合题意，BCD 不符合题意。
故选 A。4．D
【详解】A．由 h-t 图像可知，在 0～1min 内潜水器所处的深度逐渐增大，由 p  gh 可知，受到水的压强逐渐增大，故 A 错误；
C.由 v-t 图像可知，在 4～6min 内，潜水器的速度为 0，处于静止状态，故 C 错误；
D.由 v-t 图像可知，在 6～8min 内，潜水器加速上升，处于非平衡状态，合力不为 0，故 D 正确；
故选 D。
5．B
【详解】“170/92A”的意思是适合身高在 170 cm 左右、胸围在 92 cm 左右的人试穿，故 B 符合题意，ACD 不符合题意。
故选 B。6．D
【详解】甲、乙两个正方体静止放置在不同的水平泥地表面，因为泥地表面不同，所以通过在地面留下的凹痕深度不能比较甲、乙对泥地的压强大小，即甲、乙对单位面积泥地的压力无法比较，则甲、乙对泥地的压力也无法比较，甲、乙所受的重力也无法比较，故 ABC 符合题意，D 符合题意。
故选 D。7．D
【详解】AB．由丙图可知，甲、乙两种情况下，M 的动能不变，质量不变，所以 M 的速度不变，即甲、乙两图中，M 做匀速直线运动，拉力和摩擦力是一对平衡力， 由于甲、乙两图中，M 受到的拉力大小相同，所以 M 受到的摩擦力大小相等，故 AB 错误；
CD．从图丙可知，乙图中 M 的动能较大，质量不变，乙图中 M 的速度较大，故 C 错误，D 正确
故选 D。
8．D
【详解】A．依题意得，四个电阻丝中材料、长度相同，电阻丝 R2 较粗，其他三个电阻丝粗细相同，则 R2 的阻值较小，故 A 错误；
由图得，R1、R2 串联后再与 R3、 R4 分别并联，由串并联电路特点与欧姆定律得
路程 s/km
50
100
150
200
时间 t/h
1
2
3
4
I1  I2 
由于
U R1  R2
， I3 
U
R
3
， I4 
U
R
4
R3  R4
则
I3  I4
则四个电阻丝中通过的电流关系为
I1  I2  I3  I4
故 B 错误；
由前面的分析得
R1  R3  R4  R2 ， I1  I2  I3  I4
由 P  I 2R 得，四个电阻丝的电功率关系为
P3  P4  P1  P2
故 C 错误；
由P
 W 与Q  W 得，相同时间，四个电阻丝产生的热量为
t
Q3  Q4  Q1  Q2
容器中水与煤油的质量相同，水的比热容较大，煤油的比热容较小，由Q  cm Δt 得，四个容器中液体温度由高到低依次是丁、丙、甲、乙，故 D 正确。
故选 D。
9．A
【详解】A．由图甲可知，黄光的波长比紫光的长，所以频率是黄光的频率较低，故 A 正确；
B．由图乙可知，R1 与 R2 串联接入电路，则根据串联电路的电流规律可知，通过两者的电流相等，故 B 错误； C．根据题意可知，LDR 在无光照时的电阻值为 5×105Ω，在波长为 540nm 的光照射时的阻值为 5×103Ω，即在图乙中，R1>R2，又因为通过两者的电流相同，则根据公式 P=I2R 可知，R1 的功率比 R2 的大，故 C 错误；
D．无论是什么频率的光，在真空中的传播速度都是 3×108m/s，故 D 错误。故选 A。
10．B
【详解】根据图甲所示信息，电流从电源的正极出发经过线圈回到负极，线圈中 cd 段导线的电流方向由 c 到 d， cd 边受到的磁场力方向竖直向下。根据图乙的螺线管与磁感线的关系，可以推出图丙中导线所处的磁场的磁感线方向是从右指向左的；丙图中 P 端为 S 极；图丙中的通电导线的电流方向跟 cd 边一样，磁场方向也跟图甲中的磁场方向一致，因此通电导线受到的磁场力也是竖直向下的，故 ACD 不符合题意，B 符合题意。
故选 B。
11．(1)不经过
(2)见解析
【详解】（1）[1]凸透镜中过焦点的光线平行于主光轴射出，折射光线 c 没有平行于主光轴，故其经凸透镜折射前的入射光线不经过凸透镜的焦点。
[2]根据凸透镜中过焦点的光线平行于主光轴射出，作出 a 光线的入射光线；根据过光心的光线不发生偏转作出 b 光线的入射光线；a、b 光线对应的入射光线的交点为 M 点，连接 M 点与 c 光线和凸透镜的交点可得 c 光线的入射光线，如图所示：
（2）根据表格中数据在图 2 中描点，再将各个点连接起来，可得小汽车的路程时间图像，如图所示：
小汽车做匀速直线运动，由表格中数据得，小汽车的速度为v  s  50km  50km/h
t1h
则小汽车的速度图像如图所示：
12．211.05×103见解析>见解析
【详解】（1）[1]由图甲乙得，桶里盐水的质量为
m盐水=m总-m桶=21.5kg-500g=21.5kg-0.5g=21kg
[2]盐水密度为
 m盐水 =
21kg
=1.0510 3kg / m 3
V
盐水
盐水2 10-2 m3
（2）[3]如图丙，此时桶中盐水密度不变，A 点处所受液体压强为
p  盐水
gh  1.05103 kg / m3 10N/kg 0.15m  0.05m =1.05103 Pa
（3）[4][5]在柱形容器中，液体对底部的压力等于液体的重力，当盐水放置一段时间之后，水分蒸发后，盐水的
F
重力变小，盐水对底部的压力变小，而容器的底面积不变，受力面积大小不变，由 p 得，盐水对底部的压
S
强变小，即
p1  p2
13．3.2不等于AB 段和 CD 段接触面的粗糙程度不同否等于小于
【详解】（1）[1]由图可知：弹簧测力计的量程为 0~5N，分度值是 0.2N，弹簧测力计的指针在 3N 后一小格处， 示数为 3.2N。
（2）[2][3]同一个物体，则重力相等，对水平面的压力相等；因为水平地面 O 点两侧粗糙程度不同，即 AB 段和
CD 段接触面的粗糙程度不同，所以物体在 AB 段所受到的摩擦力不等于在 CD 段所受到的摩擦力。
（3）[4]物体在 AB 段做匀速直线运动，则 AB 段的摩擦力与拉力 F 相等，而在 CD 段接触面的粗糙程度变化了， 摩擦力也变化了，而拉力 F 没有变化，故摩擦力不等于拉力 F，故不能做匀速直线运动。
（4）[5][6]根据功的公式 W=Fs 知拉力 F 相同，路程也相同，故拉力做的功也相同；而运动时间 tAB>tCD，根据
P= W 可知 PAB＜PCD
t。
14．(1)0.77
(2)变小变小
【详解】（1）[1][2]由图甲得，定值电阻 R 与变阻器并联，电压表测电源电压，电流表 A1 测量 R 的电流，电流表
A2 测量干路电流。滑片在 a 处，将滑片移至 a 处，此时电压表示数为 7V，电流表A1 示数为 0.7A，电流表A2 的
示数为 1.7A，则电源电压为 7V，流过 R 的电流为 0.7A， R的电流为 IR＝I -IR ＝1.7A-0.7A ＝1A
由欧姆定律得，此时 R的阻值为 R  U
IR
 7V  7 1A
（2）[1]在 b 点时，定值电阻 R 和变阻器 R' 并联，电流表A1 量程为 0~3A，分度值为 0.1A，电流表A1 示数为 Ib1=0.6A，
电流表A 量程为 0~3A，分度值为 0.1A，电流表A 示数为 Ib2=2.3A，根据欧姆定律 I  U 和并联电路电压相等规
2
律可得，此时电源电压为
2R
U1  Ub1  Ib1R  0.6A 10Ω 6V
在 c 点时，定值电阻 R 和变阻器 R' 并联，电流表A1 量程为 0~3A，分度值为 0.1A，电流表A1 示数为 Ic1=0.5A，电
流表A 量程为 0~3A，分度值为 0.1A，电流表A 示数为 Ic2=2.7A，根据欧姆定律 I  U 和并联电路电压相等规律
2
可得，此时电源电压为
2R
U2  Uc1  Ic1 R  0.5A 10Ω 5V
由于 U2
