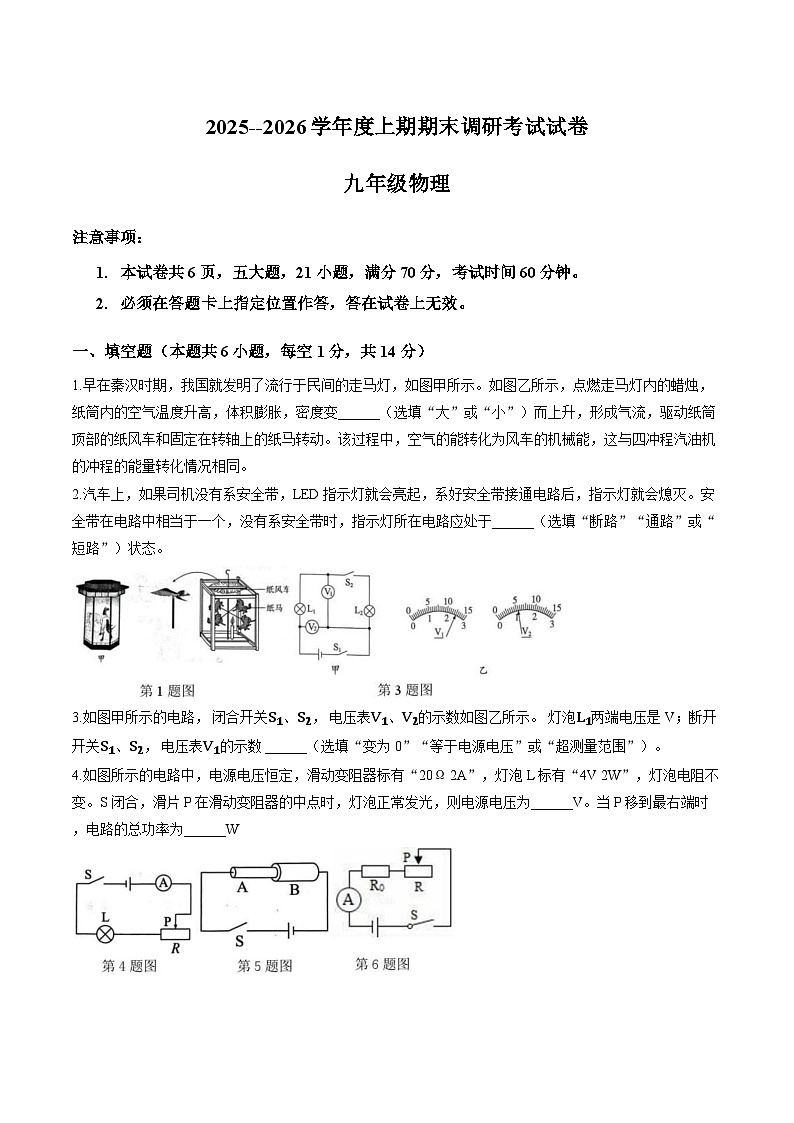

河南信阳市光山县2025-2026学年九年级上学期2月期末调研物理试题含答案

这是一份河南信阳市光山县2025-2026学年九年级上学期2月期末调研物理试题含答案，共7页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
注意事项：
本试卷共6页，五大题，21小题，满分70分，考试时间60分钟。
必须在答题卡上指定位置作答，答在试卷上无效。
一、填空题（本题共6小题，每空1分，共14分）
1.早在秦汉时期，我国就发明了流行于民间的走马灯，如图甲所示。如图乙所示，点燃走马灯内的蜡烛，纸筒内的空气温度升高，体积膨胀，密度变______（选填“大”或“小”）而上升，形成气流，驱动纸筒顶部的纸风车和固定在转轴上的纸马转动。该过程中，空气的能转化为风车的机械能，这与四冲程汽油机的冲程的能量转化情况相同。
2.汽车上，如果司机没有系安全带，LED指示灯就会亮起，系好安全带接通电路后，指示灯就会熄灭。安全带在电路中相当于一个，没有系安全带时，指示灯所在电路应处于______（选填“断路”“通路”或“短路”）状态。
3.如图甲所示的电路， 闭合开关S1、S2， 电压表V1、V2的示数如图乙所示。 灯泡L1两端电压是V；断开开关S1、S2， 电压表V1的示数 ______（选填“变为0”“等于电源电压”或“超测量范围”）。
4.如图所示的电路中，电源电压恒定，滑动变阻器标有“20Ω 2A”，灯泡L标有“4V 2W”，灯泡电阻不变。S闭合，滑片P在滑动变阻器的中点时，灯泡正常发光，则电源电压为______V。当P移到最右端时，电路的总功率为______W

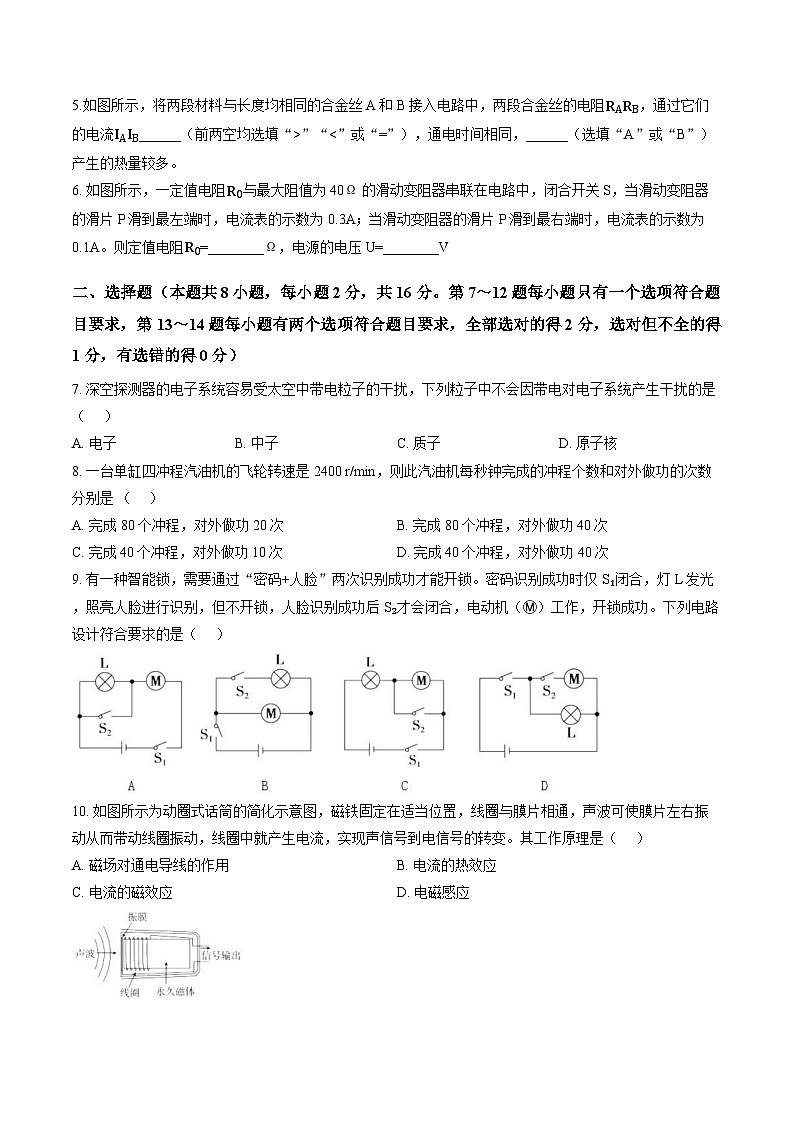

5.如图所示，将两段材料与长度均相同的合金丝A和B接入电路中，两段合金丝的电阻RARB，通过它们的电流IAIB______（前两空均选填“>”“，=，A 6.20，6
二、

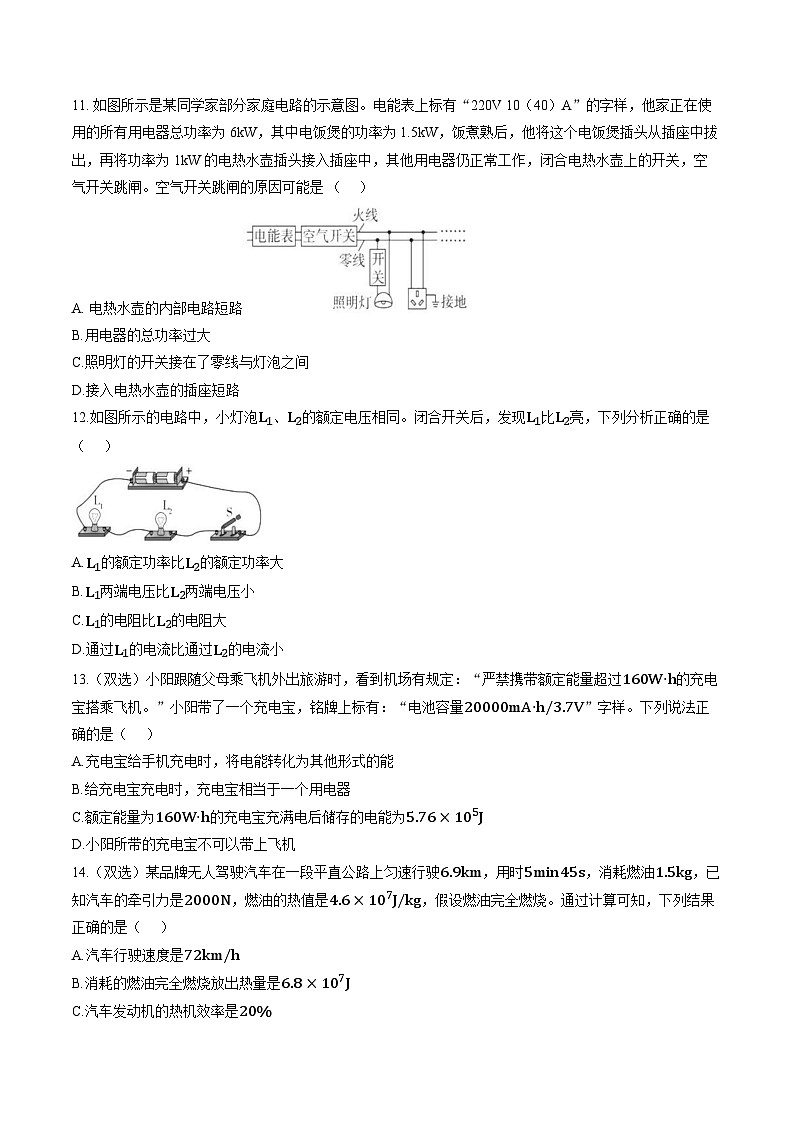

7.B 8.A 9.D 10.D 11.A 12.C 13.BC 14.AC
三、
15
四、
17.（1）U形管两侧液面的高度差 ，① （2）电阻 （3）不是 电流
18.（1）电池 （2）L1 （3） 小红的结论更具普遍性， 因为小红选用了规格不同的小灯泡进行了多次实验 （4）2
19.（1）R=UI
（2）断开 定值电阻断路
（3）0.3 B应多次改变滑片位置，测量多组数据，求平均值来减小误差
五、
20. 解：（1）水吸收的热量：Q吸=cm(t−t0)
=4.2×103J/(kg·℃)×1.5kg×(80℃−20℃)=3.78×105J
（2）电热水壶正常工作时，P=P额=800W ，
由P=Wt可得，电水壶消耗的电能：W=Pt=800W×500s=4×105J
（3）.该电水壶加热水的效率：η=Q吸W×100%=3.78×105J4×105J×100%=94.5%。
21.（1）由乙图可知，当S接高温挡时，电路只有R3工作，由P=U2R得 R3=U2P高=(220V)21100W=44Ω
（2）当S接低温挡时，电路由R1串R3工作，则P低=U2R1+R3=(220V)2176Ω+44Ω=220W
（3）水所吸收的热量：
Q吸=c水m水(t−t0)=4.2×103J/(kg·℃)×1kg×(100℃−20℃)=3.36×105J
不计热量损失 W=Q吸
中温档的实际功率：P实=Wt=Q吸t=3.36×105J14×60s=400W小明实验记录：
实验次数
UAB/V
UCD/V
UEF/V
1
0.7
0.7
1.4
2
1.5
1.5
3.0
3
2.2
2.2
4.4
小红实验记录：
实验次数
UAB/V
UCD/V
UEF/V
4
1.8
1.1
2.9
5
1.5
1.5
3.0
6
0.9
2.1
3.0
额定电压
220V
低温档功率
中温档功率
440W
高温档功率
1100W
