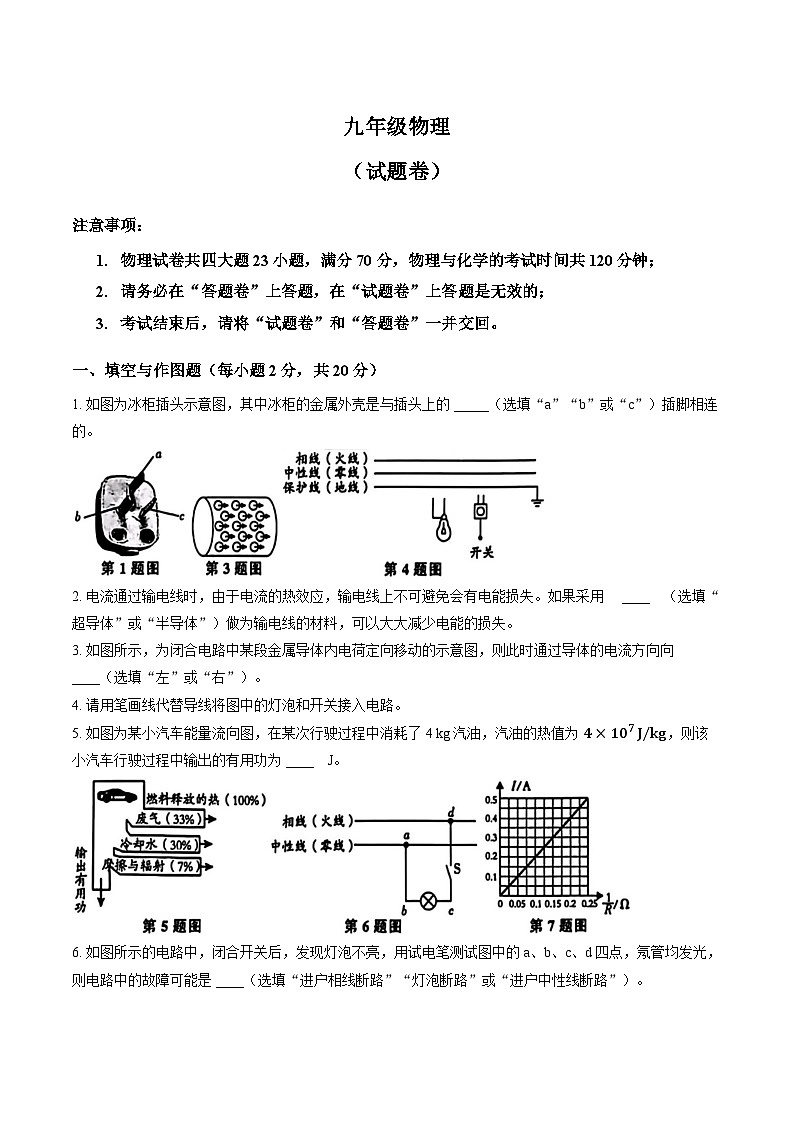

安徽省桐城市2025-2026学年上学期期末九年级物理试卷及答案

这是一份安徽省桐城市2025-2026学年上学期期末九年级物理试卷及答案，共9页。试卷主要包含了填空与作图题，选择题，实验题，计算题等内容，欢迎下载使用。
注意事项：
物理试卷共四大题23小题，满分70分，物理与化学的考试时间共120分钟；
请务必在“答题卷”上答题，在“试题卷”上答题是无效的；
考试结束后，请将“试题卷”和“答题卷”一并交回。
一、填空与作图题（每小题2分，共20分）
1. 如图为冰柜插头示意图，其中冰柜的金属外壳是与插头上的 _____（选填“a”“b”或“c”）插脚相连的。
2. 电流通过输电线时，由于电流的热效应，输电线上不可避免会有电能损失。如果采用 ____ （选填“超导体”或“半导体”）做为输电线的材料，可以大大减少电能的损失。
3. 如图所示，为闭合电路中某段金属导体内电荷定向移动的示意图，则此时通过导体的电流方向向 ____（选填“左”或“右”）。
4. 请用笔画线代替导线将图中的灯泡和开关接入电路。
5. 如图为某小汽车能量流向图，在某次行驶过程中消耗了4 kg汽油，汽油的热值为 4×107 J/kg，则该小汽车行驶过程中输出的有用功为 ____ J。
6. 如图所示的电路中，闭合开关后，发现灯泡不亮，用试电笔测试图中的a、b、c、d四点，氖管均发光，则电路中的故障可能是 ____（选填“进户相线断路”“灯泡断路”或“进户中性线断路”）。

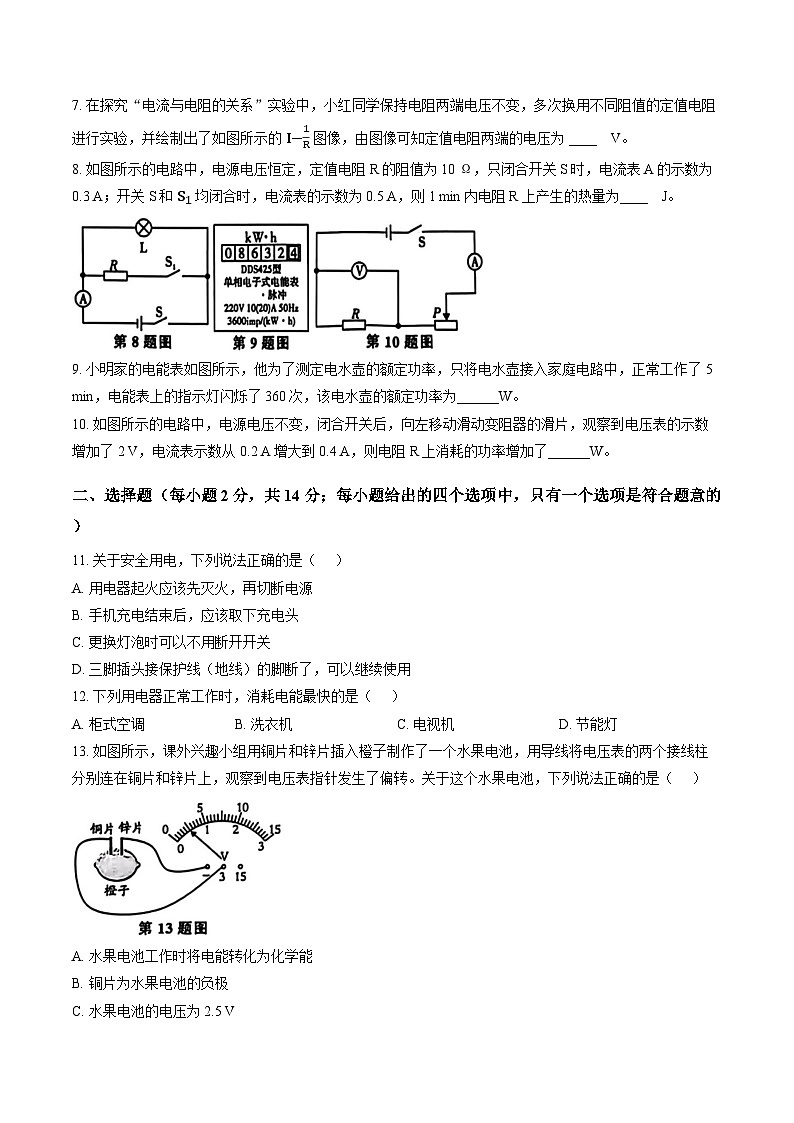

7. 在探究“电流与电阻的关系”实验中，小红同学保持电阻两端电压不变，多次换用不同阻值的定值电阻进行实验，并绘制出了如图所示的 I−1R 图像，由图像可知定值电阻两端的电压为 ____ V。
8. 如图所示的电路中，电源电压恒定，定值电阻R的阻值为10 Ω，只闭合开关S时，电流表A的示数为0.3 A；开关S和 S1 均闭合时，电流表的示数为0.5 A，则1 min内电阻R上产生的热量为____ J。
9. 小明家的电能表如图所示，他为了测定电水壶的额定功率，只将电水壶接入家庭电路中，正常工作了5 min，电能表上的指示灯闪烁了360次，该电水壶的额定功率为______W。
10. 如图所示的电路中，电源电压不变，闭合开关后，向左移动滑动变阻器的滑片，观察到电压表的示数增加了2 V，电流表示数从0.2 A增大到0.4 A，则电阻R上消耗的功率增加了______W。
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11. 关于安全用电，下列说法正确的是（ ）
A. 用电器起火应该先灭火，再切断电源
B. 手机充电结束后，应该取下充电头
C. 更换灯泡时可以不用断开开关
D. 三脚插头接保护线（地线）的脚断了，可以继续使用
12. 下列用电器正常工作时，消耗电能最快的是（ ）
A. 柜式空调B. 洗衣机C. 电视机D. 节能灯
13. 如图所示，课外兴趣小组用铜片和锌片插入橙子制作了一个水果电池，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转。关于这个水果电池，下列说法正确的是（ ）
A. 水果电池工作时将电能转化为化学能
B. 铜片为水果电池的负极
C. 水果电池的电压为2.5 V
D. 将接在铜片和锌片上的导线互换，电压表指针会反偏

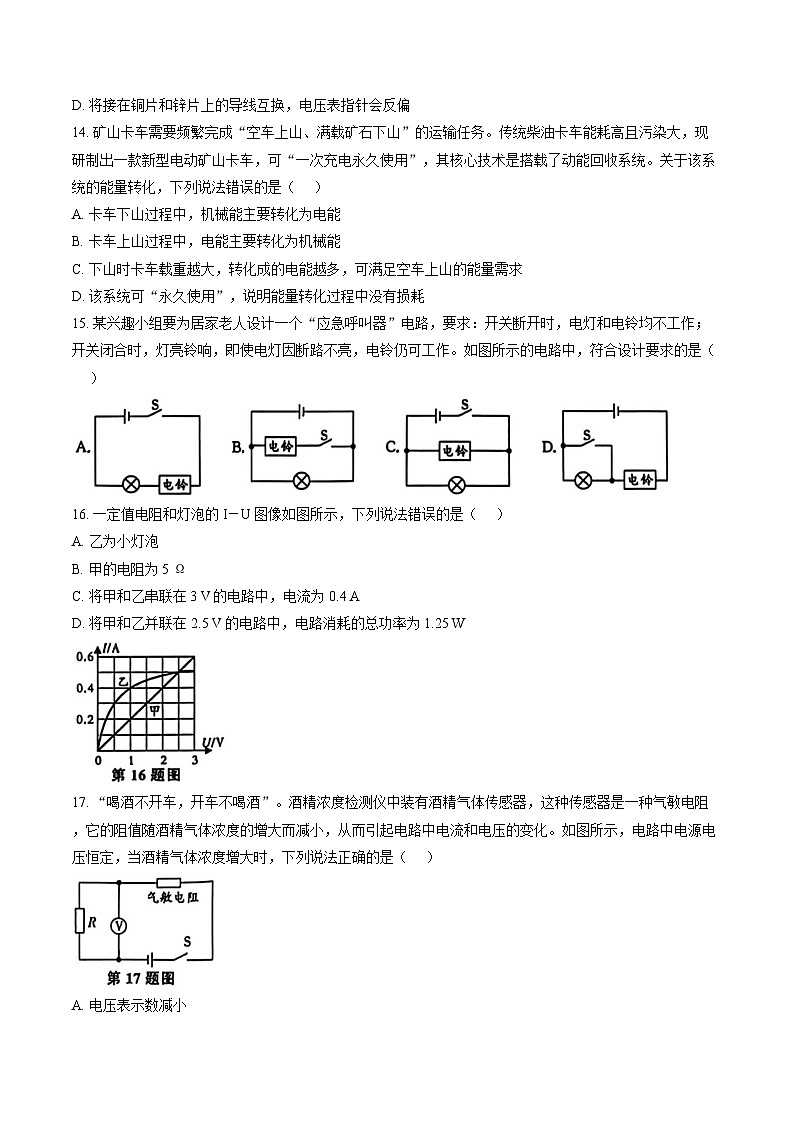

14. 矿山卡车需要频繁完成“空车上山、满载矿石下山”的运输任务。传统柴油卡车能耗高且污染大，现研制出一款新型电动矿山卡车，可“一次充电永久使用”，其核心技术是搭载了动能回收系统。关于该系统的能量转化，下列说法错误的是（ ）
A. 卡车下山过程中，机械能主要转化为电能
B. 卡车上山过程中，电能主要转化为机械能
C. 下山时卡车载重越大，转化成的电能越多，可满足空车上山的能量需求
D. 该系统可“永久使用”，说明能量转化过程中没有损耗
15. 某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
16. 一定值电阻和灯泡的I－U图像如图所示，下列说法错误的是（ ）
A. 乙为小灯泡
B. 甲的电阻为5 Ω
C. 将甲和乙串联在3 V的电路中，电流为0.4 A
D. 将甲和乙并联在2.5 V的电路中，电路消耗的总功率为1.25 W
17. “喝酒不开车，开车不喝酒”。酒精浓度检测仪中装有酒精气体传感器，这种传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化。如图所示，电路中电源电压恒定，当酒精气体浓度增大时，下列说法正确的是（ ）
A. 电压表示数减小
B. 电路中电流增大
C. 电压表的示数与电路中电流的比值变小
D. 电路总功率不变
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18. 如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个相同的透明容器中封闭着等量的空气。
（1）实验中通过比较U形管中液面的高度差来反映导体吸收热量的多少，这种方法是______（选填“控制变量法”或“转换法”）；
（2）由图可知，本次实验探究的是电流通过导体时产生的热量与______的关系。
19. 为了测量额定电压为2.5 V的小灯泡正常工作时的电阻，某同学设计了如图所示的电路。
（1）连接电路时，该同学错误的将电流表和电压表位置接反了，闭合开关后，可能出现的现象是______（填选项）；
A. 电流表和电压表均有示数
B. 电流表烧坏
C. 灯泡发光，但较暗
D. 电流表无示数，电压表示数等于电源电压
（2）改正错误后，该同学测量出了多组实验数据如表格所示，则小灯泡正常工作时的电阻为______Ω。
20. 为了探究小灯泡的亮度与电功率的关系，小红同学设计了如图甲所示的实验电路，其中小灯泡上标有“3.8 V”字样。
（1）请在乙图中用笔代替导线将电路连接完整，要求滑片向右移动时小灯泡变暗；
（2）实验中多次调节滑动变阻器的滑片，测量出了多组电流和电压的数值，并记录了小灯泡的亮度情况。
图丙为测量过程中某次电流表和电压表的指针偏转情况，则此时小灯泡的电功率为______W，如
果想让小灯泡正常发光，滑动变阻器的滑片P应该向______（选填“A”或“B”）端移动一点；
（3）小红计算出了每次实验时小灯泡的电功率，发现小灯泡的亮度是由小灯泡的实际电功率决定
的，实际电功率越大，小灯泡越______。
四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21. 如图所示，为某实验小组设计的调光台灯的实验原理图。其中电源电压恒为9 V，灯泡L标有
“6 V 3 W”字样，调节滑动变阻器的滑片，使灯泡L恰好正常发光，求：
（1）灯泡L正常发光时的电阻；
（2）灯泡L正常发光时，滑动变阻器上消耗的电功率。
22. 如图所示，电源电压恒定，定值电阻R1=10 Ω，滑动变阻器的最大阻值为20 Ω。现将滑片P滑到
最右端，当只闭合开关S1时，电流表的示数为0.1 A；当开关S1、S2和S3均闭合时，电流表的示数
为0.5 A。求：
（1）电源电压；
（2）定值电阻R2的阻值；
（3）只闭合开关S1和S3时，电路消耗的电功率。
23. 如图甲是一台养生壶，图乙是其内部简化电路图，R1、R2均为加热电阻丝。其中电阻R2=506 Ω，
通过旋钮开关可以切换加热和保温两种功能，该养生壶铭牌上的部分信息如表所示，其中保温功
率已经模糊不清。求：
（1）电阻R1的阻值；
（2）该养生壶在保温状态下每秒消耗的电能；
（3）该养生壶装满23 °C的水时，使用加热挡使水温升高到100 °C，所用时间为700 s，该养生壶的
加热效率。[已知水的比热容为4.2×103 J/(kg·°C)]
九年级物理参考答案及评分标准
一、填空与作图题（每小题2分，共20分）
1.a
2. 超导体
3. 左
4. 如图所示
第4题答案图
5. 4.8×107
6. 进户中性线（零线）断路
7.2
8.24
9.1 200
10.1.2
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11.B
解析：
A. 用电器起火应该先切断电源，再灭火，A错误；B手机充电结束后，应该取下充电头，B正确；
C. 更换灯泡时需要先断开开关，C错误；
D. 三脚插头接保护线（地线）的脚断了，不能继续使用，D错误。故选B。
12.A
解析： 柜式空调正常工作时功率最大，消耗电能最快。故选A。
13.D
解析：
A. 水果电池工作时将化学能转化为电能，A错误；
B. 铜片与电压表正接线柱相连，电压表指针正偏，说明铜片为水果电池的正极，B错误；
C. 电压表选取的测量范围为0—3 V，水果电池的电压为0.5 V，C错误；
D. 将接在铜片和锌片上的导线互换，电压表指针会反偏，D正确。故选D。
14.D
解析：
A. 卡车下山过程中，通过动能回收系统将部分机械能转化为电能，A正确，不符合题意；
B. 卡车上山过程中，电能主要转化为机械能，B正确，不符合题意；
C. 下山时卡车载重越大，机械能越多，转化成的电能越多，可满足空车上山的能量需求，C正确，不符
合题意；D. 该系统将下山时的机械能部分以电能的形式储存起来供上山使用，但不论上山和下山都会有部分能量转化为内能，D错误。故选D。
15.C
解析：
A. 开关S闭合，灯亮铃响，但电灯如果断路，电铃不响，A错误；
B. 开关S断开，电灯照样工作，不符合题意，B错误；
C. 开关S闭合，灯亮铃响，电灯如果断路，电铃仍可工作，C正确；
D. 开关S断开，电灯和电铃都工作，不符合题意，D错误。故选C。
16.D
解析：通过定值电阻的电流与两端电压成正比，故甲为定值电阻，乙为小灯泡，A正确，不符合题意；当甲两端电压为3 V时，电流为0.6 A，故甲的电阻为5 Ω，B正确，不符合题意；将甲和乙串联在3 V的电路中，甲和乙两端的电压之和为3 V，且电流相等，由图知，当电流为0.4 A时，甲两端电压为1 V，乙两端电压为2 V，C正确，不符合题意；将甲和乙并联在2.5 V的电路中，甲和乙的电流均为0.5 A，此时总电流为1 A，电路消耗的总功率P=UI=2.5W，D错误，符合题意。故选D。
17.B
解析：由电路图可知，气敏电阻与定值电阻串联，当酒精气体浓度增大时，气敏电阻阻值减小，电路中总电阻减小，电流增大，B正确；由串联分压可知，气敏电阻阻值减小，分得的电压减小，定值电阻R分得的电压增大，电压表示数增大，A错误；电压表的示数与电路中电流的比值即为定值电阻R，故不变，C错误；电源电压一定，电路中电流增大，故电路总功率增大，D错误。故选B。
三、实验题（第18小题4分，第19小题4分，第20小题8分，共16分）
18.（1） 转换法 （2） 电流大小
19.(1)D(2)12.5
20.（1） 如图所示
(2)1.28 B(3) 亮
四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21. 解：
（1） 灯泡L正常发光时的电阻RL=UL2PL=(6V)23W=12Ω （2分）
（2） 灯泡L正常发光时，滑动变阻器两端的电压U1=U−UL=9V−6V=3V
此时电路中的电流 I=PLUL=3 W6 V=0.5 A
滑动变阻器上消耗的电功率 P=U1I=3 V×0.5 A=1.5 W （3分）
22.解：
（1）当只闭合开关S1时，电阻R1和滑动变阻器R串联，此时R=20 Ω，电路中电流I=0.1 A
所以电阻电源电压 U=I(R1+R)=0.1 A×(10 Ω+20 Ω)=3 V （2分）
（2）当开关S1、S2和S3均闭合时，电阻R1和R2并联，此时电路中的总电流I总=0.5 A
通过R1的电流 I1=UR1=3 V10 Ω=0.3 A
通过R2的电流I2=I总−I1=0.5 A−0.3 A=0.2 A
定值电阻 R2=UI2=3 V0.2 A=15 Ω （3分）
（3）只闭合开关S1和S3时，电路中只有R1接入电路
此时电路消耗的电功率 P=U2R1=(3 V)210 Ω=0.9 W （2分）
23.解：
（1）当旋钮开关接1 - 1时，电阻R1和R2串联；当旋钮开关接2 - 2时，只有电阻R1接入电路，由 P=U2R总 可知，旋钮开关接2 - 2时为加热挡，R1=U2P热=(220 V)21100 W=44 Ω （2分）
（2）该养生壶保温状态下的功率 P温=U2R1+R=(220 V)244 Ω+506 Ω=88 W
保温状态下每秒消耗的电能W1=P温t1=88 W×1 s=88 J （2分）
（3）给水加热时消耗的电能W=P热t=1100 W×700 s=7.7×105 J
一满壶水的质量 m=ρV=1.0×103 kg/m3×2×10−3 m3=2 kg
水吸收的热量 Q=cmΔt=4.2×103 J/(kg·℃)×2 kg×(100 ℃−23 ℃)=6.468×105 J
养生壶的加热效率 η=QW×100%=6.468×105 J7.7×105 J×100%=84% （4分）电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.08
0.12
0.15
0.18
0.20
养生壶容量
2 L
额定电压
220 V
保温功率
∗ W
加热功率
1100 W
题号
11
12
13
14
15
16
17
答案
B
A
D
D
C
D
B
