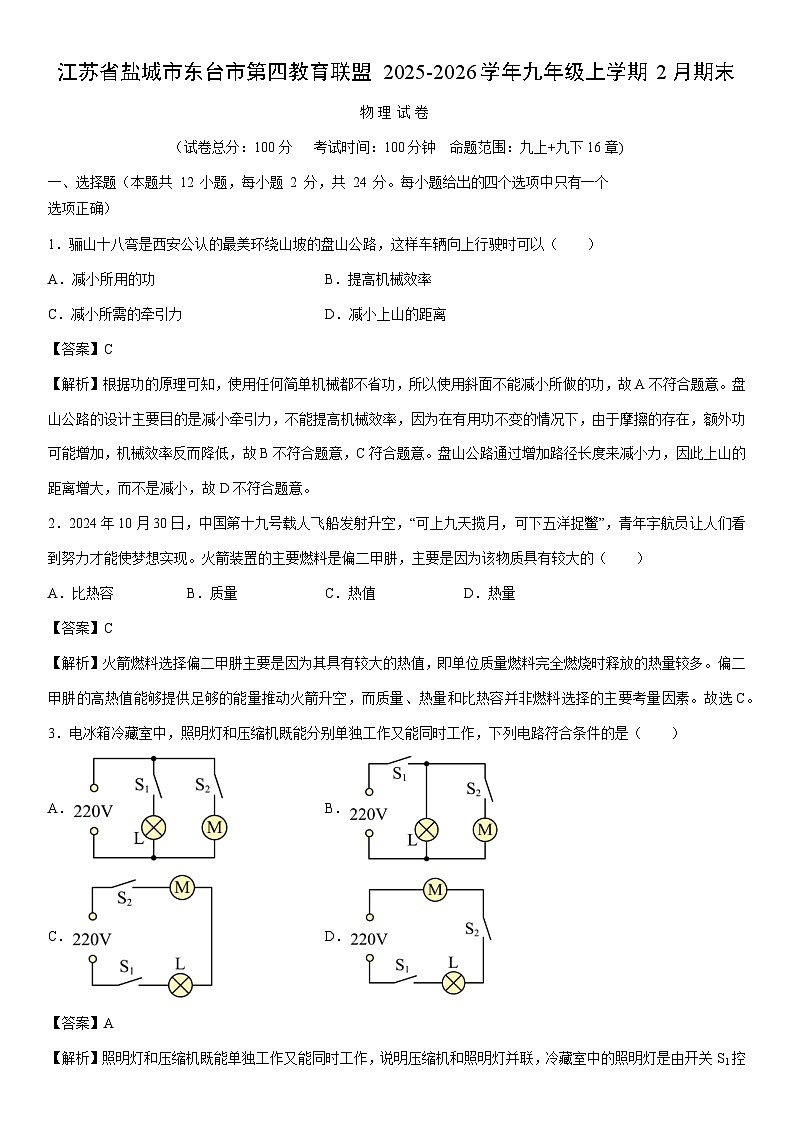

2025-2026学年江苏省盐城市东台市第四教育联盟九年级上学期2月期末物理试卷（解析版）

这是一份2025-2026学年江苏省盐城市东台市第四教育联盟九年级上学期2月期末物理试卷（解析版），共18页。试卷主要包含了填空题，解答题等内容，欢迎下载使用。
（试卷总分：100分 考试时间：100分钟 命题范围：九上+九下16章)
一、选择题（本题共 12 小题，每小题 2 分，共 24 分。每小题给出的四个选项中只有一个
选项正确）
1．骊山十八弯是西安公认的最美环绕山坡的盘山公路，这样车辆向上行驶时可以（ ）
A．减小所用的功B．提高机械效率
C．减小所需的牵引力D．减小上山的距离
【答案】C
【解析】根据功的原理可知，使用任何简单机械都不省功，所以使用斜面不能减小所做的功，故A不符合题意。盘山公路的设计主要目的是减小牵引力，不能提高机械效率，因为在有用功不变的情况下，由于摩擦的存在，额外功可能增加，机械效率反而降低，故B不符合题意，C符合题意。盘山公路通过增加路径长度来减小力，因此上山的距离增大，而不是减小，故D不符合题意。
2．2024年10月30日，中国第十九号载人飞船发射升空，“可上九天揽月，可下五洋捉鳖”，青年宇航员让人们看到努力才能使梦想实现。火箭装置的主要燃料是偏二甲肼，主要是因为该物质具有较大的（ ）
A．比热容B．质量C．热值D．热量
【答案】C
【解析】火箭燃料选择偏二甲肼主要是因为其具有较大的热值，即单位质量燃料完全燃烧时释放的热量较多。偏二甲肼的高热值能够提供足够的能量推动火箭升空，而质量、热量和比热容并非燃料选择的主要考量因素。故选C。
3．电冰箱冷藏室中，照明灯和压缩机既能分别单独工作又能同时工作，下列电路符合条件的是（ ）
A．B．
C．D．
【答案】A
【解析】照明灯和压缩机既能单独工作又能同时工作，说明压缩机和照明灯并联，冷藏室中的照明灯是由开关S1控制说明照明灯与S1串联，电动机由开关S2控制说明电动机与S2串联，故A符合题意，BCD不符合题意。

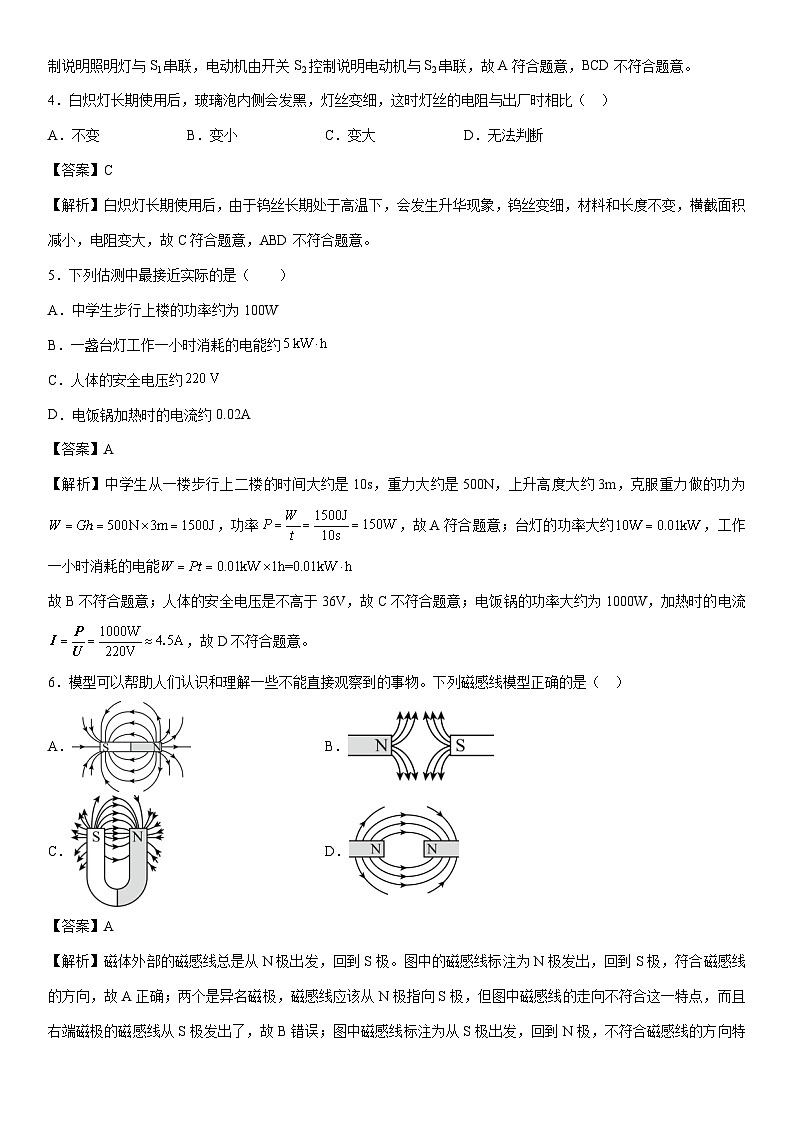

4．白炽灯长期使用后，玻璃泡内侧会发黑，灯丝变细，这时灯丝的电阻与出厂时相比（ ）
A．不变B．变小C．变大D．无法判断
【答案】C
【解析】白炽灯长期使用后，由于钨丝长期处于高温下，会发生升华现象，钨丝变细，材料和长度不变，横截面积减小，电阻变大，故C符合题意，ABD不符合题意。
5．下列估测中最接近实际的是（ ）
A．中学生步行上楼的功率约为100W
B．一盏台灯工作一小时消耗的电能约
C．人体的安全电压约
D．电饭锅加热时的电流约0.02A
【答案】A
【解析】中学生从一楼步行上二楼的时间大约是10s，重力大约是500N，上升高度大约3m，克服重力做的功为，功率，故A符合题意；台灯的功率大约，工作一小时消耗的电能
故B不符合题意；人体的安全电压是不高于36V，故C不符合题意；电饭锅的功率大约为1000W，加热时的电流，故D不符合题意。
6．模型可以帮助人们认识和理解一些不能直接观察到的事物。下列磁感线模型正确的是（ ）
A．B．
C．D．
【答案】A
【解析】磁体外部的磁感线总是从N极出发，回到S极。图中的磁感线标注为N极发出，回到S极，符合磁感线的方向，故A正确；两个是异名磁极，磁感线应该从N极指向S极，但图中磁感线的走向不符合这一特点，而且右端磁极的磁感线从S极发出了，故B错误；图中磁感线标注为从S极出发，回到N极，不符合磁感线的方向特点，故C错误；两个N极相对，磁感线应呈现相互排斥的分布状态，而图中磁感线走向不符合这一特点，故D错误。

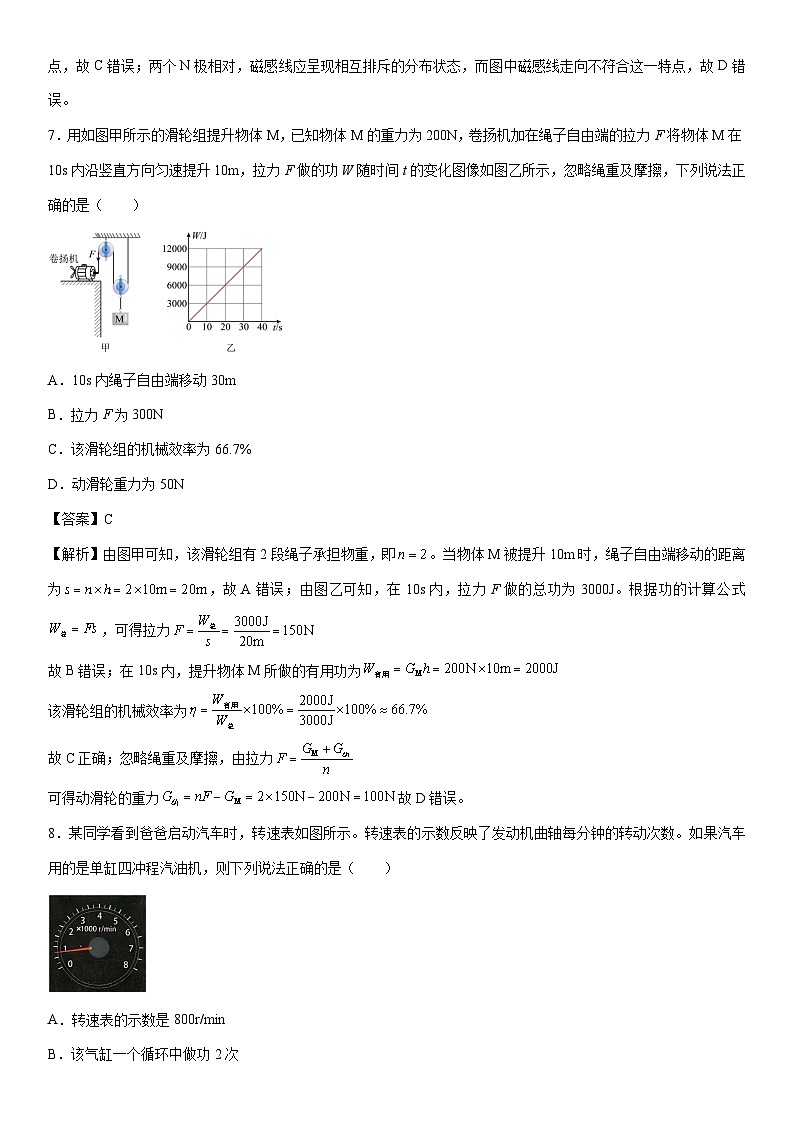

7．用如图甲所示的滑轮组提升物体M，已知物体M的重力为200N，卷扬机加在绳子自由端的拉力F将物体M在10s内沿竖直方向匀速提升10m，拉力F做的功W随时间t的变化图像如图乙所示，忽略绳重及摩擦，下列说法正确的是（ ）
A．10s内绳子自由端移动30m
B．拉力F为300N
C．该滑轮组的机械效率为66.7%
D．动滑轮重力为50N
【答案】C
【解析】由图甲可知，该滑轮组有2段绳子承担物重，即。当物体M被提升10m时，绳子自由端移动的距离为，故A错误；由图乙可知，在10s内，拉力F做的总功为3000J。根据功的计算公式，可得拉力
故B错误；在10s内，提升物体M所做的有用功为
该滑轮组的机械效率为
故C正确；忽略绳重及摩擦，由拉力
可得动滑轮的重力故D错误。
8．某同学看到爸爸启动汽车时，转速表如图所示。转速表的示数反映了发动机曲轴每分钟的转动次数。如果汽车用的是单缸四冲程汽油机，则下列说法正确的是（ ）
A．转速表的示数是800r/min
B．该气缸一个循环中做功2次
C．该气缸每分钟对外做功400次
D．该气缸每分钟完成1500个冲程
【答案】D
【解析】转速表的实际示数为，并非 800r/min，故A错误；单缸四冲程汽油机的一个工作循环中，对外只做功1次，故B错误；汽油机曲轴每分钟转动750圈，一个工作循环曲轴转2圈对外做功1次，每分钟对外做功375次，故C错误；一个工作循环曲轴转2圈完成4个冲程，曲轴每分钟转750圈时，每分钟完成1500个冲程，故D正确。
9．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，如图所示，下列说法正确的是（ ）
A．该电池的电压是2.5V
B．在盐水中，电流方向是从铜片到锌片
C．该电源供电时，电子移动方向是从锌片到电压表再到铜片
D．电源外部电流方向是从“-”接线柱流入电压表
【答案】C
【解析】由图可知，电压表接的是0~3V的量程，分度值为0.1V，指针所在位置的示数为0.5V，所以该电池的电压是0.5V，故A错误；盐水相当于电源，在电源内部，电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片，故B错误；电流从电池的正极流出，即从铜片流向电压表，再回到锌片，电子移动的方向与电流的方向相反，因此电子移动的方向是从锌片到电压表再到铜片，故C正确；从图中可以看出电压表指针正偏，所以电源外部电流方向是从电压表的“+”接线柱流入、“-”接线柱流出的，故D错误。
10．酒驾是危害公共安全的危险行为之一，图甲是检查司机是否酒驾的呼气式酒精测试仪的电路原理图，电源电压不变，R2为定值电阻，R1为气敏电阻，其阻值随酒精气体浓度的变化曲线如图乙所示。当电流表示数大于或等于某一值I0时，发出酒驾警报。下列说法正确的是（ ）
A．R1的阻值随酒精气体浓度的增大而增大
B．酒精气体浓度增大时，电压表示数变小
C．酒精气体浓度减小时，电压表与电流表示数的比值不变
D．增大R2的阻值，可让酒精气体浓度在更小值时发出酒驾警报
【答案】C
【解析】由图乙可知，酒精气体浓度增大时，R1的阻值减小，则R1的阻值随酒精气体浓度的增大而减小，故A错误；分析电路可知，、串联，电压表测两端电压，电流表测电路电流。酒精气体浓度增大时，阻值减小，则总电阻减小，根据，电路中电流增大，根据，电压增大，则电压表示数变大，故B错误；根据，电压表与电流表示数的比值等于阻值，是定值电阻，所以酒精气体浓度减小时，电压表与电流表示数的比值不变，故C正确；电路发出酒驾警报时的电流不变，根据可知总电阻不变。总电阻，增大R2的阻值，则报警时的阻值变小，由图乙可知，对应的酒精气体浓度增大，所以增大R2的阻值，可让酒精气体浓度在更大值时发出酒驾警报，故D错误。
11．某型号的电饭锅有加热和保温两挡，其原理如图所示，和是加热电阻，且，以下说法正确的是（ ）
A．开关S闭合时，为加热状态
B．电饭锅工作原理是利用了电流的磁效应
C．保温挡与加热挡正常工作的电功率之比为
D．若将电路中、位置对调，高温挡功率增大
【答案】A
【解析】由电路图可知，开关S断开时，电流的路径只有一条，和串联；当S闭合时，电阻R1 被短路，只有电阻R2 接入电路；由电功率公式可知，电源电压U一定，当S闭合时，电路总电阻最小，此时电饭锅电功率较大，电饭锅处于加热状态；开关S断开时，电路总电阻最大，处于保温状态，故A正确；电饭锅利用加热电阻产生热量，电饭锅工作原理是利用了电流的热效应，故B错误；，保温挡正常工作的电功率，加热挡正常工作的电功率，保温挡与加热挡正常工作的电功率之比为，故C错误；由于，若将电路中、位置对调，闭合开关，电路为R1的简单电路，高温挡时电路中的电阻变大，由电功率公式可知，高温挡功率减小，故D错误。
12．如图所示的电路中，电源两端电压保持不变，电阻R的阻值会随周围磁场的增强而减小，忽略温度对指示灯电阻的影响。闭合开关S1、S2，下列说法正确的是（ ）
A．电磁铁的左端为S极
B．滑片P向左滑动时，电磁铁磁性减弱
C．滑片P向左滑动时，电阻R的阻值增大
D．滑片P向左滑动时，指示灯变亮
【答案】D
【解析】由图可知，电流从电磁铁的右端流入、左端流出，右手握住螺线管，四指指向电流方向，大拇指指向左端，因此利用安培定则可判断电磁铁的左端为N极、右端为S极，故A错误；当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，电阻R的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，根据可知指示灯的实际功率变大，指示灯变亮，故BC错误，D正确。
二、填空题（本题共8小题，每空1分，共28分）
13．如图所示，小宣同学利用定滑轮提起重力为的物体，定滑轮本质上是 杠杆（选填“等臂”、“省力”或“费力”），使用它的主要好处是可以改变力的 ，他向右行走时，物体匀速上升，绳子拉力的大小将 （选填“变大”、“变小”或“不变”）。
【答案】等臂 方向 不变
【解析】定滑轮工作时轮子围绕轴心连续转动，动力臂与阻力臂均为轮半径，本质上是等臂杠杆，使用它的主要好处是可以改变力的方向，他向右行走时，物体匀速上升，拉力的力臂不变，绳子拉力F将不变。
14．“好奇号”探测器登陆火星的过程如下：降落的初始阶段，“好奇号”加速下降，此过程中探测器的重力势能 （变小/不变/变大），动能 （变小/不变/变大）；如图所示，打开降落伞后，“好奇号”减速下降，此过程中探测器的机械能 （变小/不变/变大）。
【答案】变小 变大 变小
【解析】“好奇号”加速下降时，高度在减少，速度在增加，重力势能大小与质量和高度有关，在质量不变时，高度变小，重力势能变小；而动能大小与质量和速度有关，在质量不变时，速度变大，动能变大；打开降落伞后，“好奇号”减速下降，此时，高度变小，势能变小，速度变小，动能变小，而机械能等于动能与势能之和，所以此时机械能变小。
15．移动便携式充电宝实质是一个可充电的锂聚合物电池。充电宝上有两个接口，可同时给两部手机充电，这两个接口之间是 （选填“串”或“并”）联。图中用充电宝给手机电池充电时，充电宝将 能转化为电能，此时手机电池相当于 （选填“用电器”或“电源”）；
【答案】并 化学 用电器
【解析】充电宝可以同时给两部手机充电，在充电过程中，两部手机互不影响，所以两个接口之间是并联的。
充电宝给手机充电时，充电宝内部发生化学反应，同时为电路提供电能，所以充电宝将化学能转化为电能。
充电宝给手机电池充电时，手机电池消耗电能，所以手机电池相当于用电器。
16．图甲所示电路中，闭合开关S，将滑动变阻器的滑片P从a端移至b端过程中，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻的阻值为 ，电源电压为 V，变阻器的最大阻值为 。
【答案】10 5 40
【解析】由图甲所示电路图可知，滑片在b端时，电阻R1接在电源两端，电压表测电源电压，此时电路电流最大，由图乙所示图像可知，此时电阻R1两端电压，即电源电压，电路电流，由得，电阻R1的阻值
当滑片在a端时，滑动变阻器全部阻值与R1串联接入电路，此时电路阻值最大，电路电流最小，由图乙所示图像可知，由得，电路总电阻
滑动变阻器的最大阻值
17．反复弯折铁丝，铁丝弯折处会很烫，这是通过 （热传递/做功）的方式改变铁丝的内能；这个过程中能量的转化与图 中的（甲/乙）汽油机工作过程是一致的，若某汽油机在工作时转速为3600r/min，则每分钟做功 次。汽油机工作时，需要用水为其降温，这是利用水的 大的特点。
【答案】做功 甲 1800 比热容
【解析】反复弯折铁丝，铁丝弯折处会很烫，此时机械能转化为内能，这是通过做功的方式改变铁丝的内能。图甲为压缩冲程，机械能转化为内能；图乙为做功冲程，内能转化为机械能，因此这个过程中能量的转化与图甲中的汽油机工作过程是一致的。
汽油机每个工作循环4个冲程，每个工作循环做功1次，曲轴带动飞轮转2r，若某汽油机在工作时转速为3600r/min，则每分钟做功1800次。
汽油机工作时，需要用水为其降温，相同质量的水和其他物质，升高相同的温度，水吸收的热量更多，这是利用水的比热容大的特点。
18．如图中甲图电阻箱的阻值为 Ω，乙图所示是某家用电子式电能表的表盘，该表盘上示数为 kW·h，若将某用电器单独接在该电能表上正常工作10min，电能表指示灯闪烁了16次，该用电器在上述时间内消耗的电能为 kW·h。这个用电器的功率为 W。
【答案】3608 5546.7 0.01 60
【解析】电阻箱读数时，用“△”所对的数字乘以下面的倍数，然后将它们相加。此电阻箱中，1000Ω挡位对应数字3，100Ω挡位对应数字6，10Ω挡位对应数字0，1Ω挡位对应数字8，计算可得甲图电阻箱的阻值为
电能表的读数单位是最后一位是小数位。由图乙可知，该表盘上显示的示数为
由乙图可知，该电能表规格为指示灯闪烁1600次，消耗电能为1kW•h，当指示灯闪烁16次，消耗的电能为
这个用电器的功率为
19．电磁继电器是利用电磁铁来工作的，它是用来控制工作电路的一种 。如图是小红利用光敏电阻和电磁继电器等元件设计的“智能照明灯”电路，A点应接家庭电路的 线。闭合开关S后电磁铁的上端为 极（选填“N”或“S”）。设计要求是：天暗时灯自动点亮，天亮时L自动熄灭，则的阻值随光照强度的增加而 （选填“增大”或“减小”）。
【答案】开关 火 N 减小
【解析】电磁继电器本质上是一个可以利用低电压、弱电流控制高电压、强电流的开关。
家庭电路中，通常将开关和控制装置串联接在火线上以保证安全，故A点应接火线。
根据安培定则，右手握住螺线管，让电流方向与四指弯曲方向一致，大拇指所指的一端为N极，可判断线圈上端为N极。
要实现“天暗灯亮、天亮灯灭”的自动控制，则光敏电阻阻值随光照增强而减小，利用它与继电器的配合，白天时光照强度大，光敏电阻阻值小，电路中电流大，电磁铁磁性强，衔铁被吸下，灯不亮；晚上时光照强度小，光敏电阻阻值大，电路中电流小，电磁铁磁性弱，衔铁未被吸下，灯亮。
20．如图所示的电路中，电源电压保持不变。
(1)图甲开关S由断开到闭合时，电压表的示数将 ，电流表示数将 （选填“变大”、“变小”或“不变”）；
(2)图乙是地磅秤工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接，当秤台上的物体质量越大时，电压表示数 ，电流表示数 （两空均选填“变大”、“变小”或“不变”）
【答案】(1)变大 变大
(2) 变大 不变
【解析】（1）图甲开关S断开时，灯泡和定值电阻串联，电流表测量电路电流，电压表测量定值电阻两端的电压，电压表的示数小于电源电压。开关S闭合时，灯泡被短路，电路为定值电阻的简单电路，电流表测量电路电流，电压表测量电源电压，故电压表的示数变大，总电阻变小，根据欧姆定律可知电流表的示数变大。
（2）由图可知，两电阻串联，电流表测的是电路电流，电压表测的是滑动变阻器滑片P上部分电阻两端的电压。闭合开关S，车辆总质量越大时，滑片P向下滑动，变阻器连入电路的电阻不变，电路的总电阻不变，根据欧姆定律可知，电路电流不变，因此电流表示数不变；跟电压表并联的那部分电阻变大，根据欧姆定律可知，跟电压表并联的那部分电阻的两端电压变大，所以电压表示数变大。
三、解答题（本题共7小题，共48分。解答25 、26题时应有解题过程）
21．（6分）如图甲所示为《天工开物》中描述的龙骨水车，它由水槽、刮板、木链、木齿轮、脚踏等组成，其中脚踏部分的结构如图乙所示。水车安放在河边，下端水槽和刮板直伸水中，另一端的木齿轮固定于堤岸的木架上，用时踩动脚踏部分使木齿轮转动，通过木链带动槽内板叶刮水上行，倾灌于地势较高的田地。
(1)龙骨水车刮水上行时水的 能增大。
(2)刮板的面积越大，水车旋转一周提升的水就越多，对水所做的功越 ，当工人踩动脚踏的速度变大时，提升水的功率会变 。
(3)若工人踩动龙骨水车旋转一局可将30kg的水提升到4m高的田地中，所用时间为60s，工人做功的总功率为50W，则该过程中工人做的总功为 J，机械效率为 %。
(4)如图丙所示，水龙头开关的设计也应用了同样的原理，为了更省力，开关应选用 （选填“①”或“②”）。
【答案】(1)重力势(2)多 大(3) 3000 40(4)①
【解析】（1）龙骨水车刮水上行时水的过程中，水的高度增大，所以重力势能增大。
（2）刮板的面积越大，水车旋转一周提升的水就越多，克服水的重力做的功
W=Gh=mgh由此可知，刮水越多，对水所做的功越多。
当工人踩动脚踏的速度加快时，水车旋转一周的时间变短，根据可知，提升水的功率会变大。
（3）[1]工人做的总功为
W总=Pt=50W×60s=3000J[2]水的重力为
G=mg=30kg×10N/kg=300N将水举到高处对水做的功为
W有=Gh=300N×4m=1200J机械效率为
（4）水龙头开关相当于轮轴，使用轮轴可以省力，且轮越大越省力。由图可知水龙头开关相当于简单机械中的轮轴，①的轮半径更大，所以更省力。
22．（6分）氧弹量热计是一种用于测量燃料热值的仪器，如图甲。测量时，将一定质量的燃料样品放入充有高压氧气的密闭容器（氧弹） 中进行完全燃烧，产生的热量通过氧弹外壁传递给盛水桶中的水，导致水温升高。通过温度传感器测量水温的升高量，计算出燃料的热值。图乙是一张燃料热值测量的部分实验数据和演算记录值。热容量E是指系统中水温升高1时吸收的总热量（单位：）。
(1)燃料样品完全燃烧放出的热量为 J；
(2)根据测量与演算过程，用图乙中的物理量符号写出水温变化量的表达式= ，其数值为 ；
(3)盛水桶中水的质量m2为 kg；
(4)图丙是小明设计的测量燃料热值装置，与图甲相比，图 装置测量值更精确，写出使用装置该一条优点： 。
【答案】(1)8.4×104(2) 10(3)2(4)甲 见解析
【解析】（1）燃料样品完全燃烧放出的热量
（2）热容量E是指系统中水温升高1时吸收的总热量，水吸收的热量等于燃料燃烧放出的热量，故水温变化量的表达式为
水温变化量的数值为
（3）盛水桶中水的质量
（4）甲装置中氧气充足，燃料可充分燃烧且空气隔层和密闭容器能减少热损失，故甲装置测量值更精确。
23．（6分）在物理跨学科实践活动课上，小华和同学利用所学的电学知识，设计了电子秤的原理图，如图所示。它利用电压表的示数来表示物体的质量，托盘、轻弹簧上端和金属滑片固定在一起（托盘和弹簧的质量、电阻均不计）。已知电源电压U=3V，电阻R0=10Ω，电阻R1=20Ω，电压表的量程为0~3V。
(1)电路设计：
要使电子秤能正常工作，应将触点1与触点 连接；
(2)故障排除：
小华在正确完成电路连接后闭合开关S，改变托盘中物体的质量，发现电压表有示数，但始终不变，发生故障的原因可能是 ；
A．R0断路B．R1短路
C．电压表短路D．金属滑片P处断路
(3)刻度调试：
①调零。在托盘中无物体时使金属滑片P处于R1最上端，此时电压表的示数为零；
②标度。每次向托盘中增加100g的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。当将1kg的物体放在托盘中，金属滑片P刚好指在距R1上端四分之一处，则“1kg”应标在电压表 V的位置上。该电子秤能测量的最大质量是 kg，应标在电压表 V的位置上；
(4)发现问题：
小华在标示电子秤刻度时，同组的同学发现电子秤的刻度 （选填“均匀”或“不均匀”）。
【答案】(1)2
(2)D
(3) 1 4 2
(4)不均匀
【解析】（1）分析电路可知，R0与R1串联，无论将点“1”与点“2”连接或点“1”与点“3”连接电压表都是测量R1两端电压，而要使电子秤能正常工作（质量大小变化时，使R1连入电路中的电阻变化，从而使电压表的示数变化），应将点“1”与点“2”连接。若点“1”与点“3”连接，当物体质量变化时，R1接入电路中的电阻不变，电压表示数不变，无法完成不同质量的测量。
（2）分析电路发现，R0与R1串联，电压表测量R1两端的电压，若R0断路，则电压表两接线柱不能与电源两极连通，电压表无示数。故A不符合题意；分析电路发现，R0与R1串联，电压表测量R1两端的电压，若R1短路，则电压表也被短路，此时电压表不能工作，电压表无示数。故BC不符合题意；分析电路发现，R0与R1串联，电压表测量R1两端的电压，若金属滑片P处断路，则电压表串联接入电路中，电压表有示数且示数等于电源电压不变，故D符合题意。
（3）当将1kg的物体放在托盘中，金属滑片P刚好指在距R1上端处时，连入电阻
电路中的电流为
R1两端的电压即电压表的示数为
将1kg的物体放在托盘中，金属滑片P刚好指在距R1上端处，弹簧的形变量与物体质量成正比，当R1全部接入电路中时该电子秤能测量的质量达到最大为4kg，此时电路中的电流为
R1两端的电压即电压表的示数为
所以应将4kg标在电压表2V的位置上。
（4）R1两端的电压即电压表的示数与R1的关系为
可知U1与R1的关系不是成正比的，反映在刻度上是不均匀的。
24．（6分）综合实践活动时，小明设计了一个“双电表”显示拉力大小的装置，如图所示，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻R0的阻值为10Ω；MN是长为30cm、阻值为30Ω的电阻丝R，其阻值与长度成正比，硬质弹簧下端和金属滑片P固定在一起，P与电阻丝R接触且摩擦不计，弹簧电阻忽略不计，其受到的拉力F与伸长量x的关系如下表所示。当拉力为零时，滑片P恰停至M端，电流表的示数为0.15A；当施加某个拉力时，电压表示数为2V。
(1)电路中的接线柱“C”应与电阻丝R的 （选填“A”或“B”）接线柱连接；
(2)该装置中的电源电压 V；
(3)当电压表的示数为2V时，电路消耗的总功率为 W，此时拉力大小为 N；
(4)为了让该装置在弹簧允许的最大范围内“双电表”均可使用，应在该电路中的 （选填“D”或“E”）位置处串联一个至少为 Ω的电阻。
【答案】(1)B
(2)6
(3)1.2 0.2
(4)E 10
【解析】（1）当拉力为零时，滑片P恰停至M端，电流表的示数为0.15A，此时R0两端的电压U0=I0R0=0.15A×10Ω=1.5V
即电压表示数为1.5V，由题知，当施加某个拉力时，电压表示数为2V。所以可知，施加拉力后，电压表的示数增大，由欧姆定律可知，通过R0的电流增大，即串联电路的电流增大，说明拉力增大时，滑动变阻器接入电路的电阻减小，故C点与B点相连接，故连B点。
（2）由图知，定值电阻R0、滑动变阻器R和弹簧电阻（电阻忽略不计）串联，电压表测R0两端的电压，电流表测电路中的电流；当拉力为零时，滑片P恰停至M端，此时电源电压为
（3）当电压表的示数为2V时，电路中的电流
电路消耗的总功率
电压表示数为2V时，电路的总电阻
此时变阻器接入电路的电阻
由题知，MN是长为30cm，其阻值与长度成正比，所以此时电阻丝接入电路的长度
所以弹簧的伸长量x=30cm-20cm=10cm
由表格数据知，当x=10cm时，F=0.2N，即此时拉力大小为0.2N。
（4）为了让该装置在弹簧允许的最大范围内“双电表”均可使用，需要让弹簧能够伸长到变阻器的N端，电路中的电流最大，R0两端的电压也最大，由电压表量程可知，R0两端的最大电压U0大=3V，则电路中的最大电流为
此时电路的总电阻
所以，需要增加的电阻大小为
由于电压表的示数已经是最大值，增加的电阻放在D点会超出量程，故放在E点位置处串联一个至少10Ω的电阻。
25．（9分）音乐喷泉是集声光电技术于一体的装置，它通过电脑采集音乐的声音频率特征，并将其转 化为控制信号，控制水泵喷出水柱，形成喷泉。如图甲为控制喷泉工作的模拟电路，控制电 路电源电压 Ua，呈周期性变化（如图乙所示），定值电阻 R1=2Ω ，E为具有特殊功能的电子元件，当 Ua
