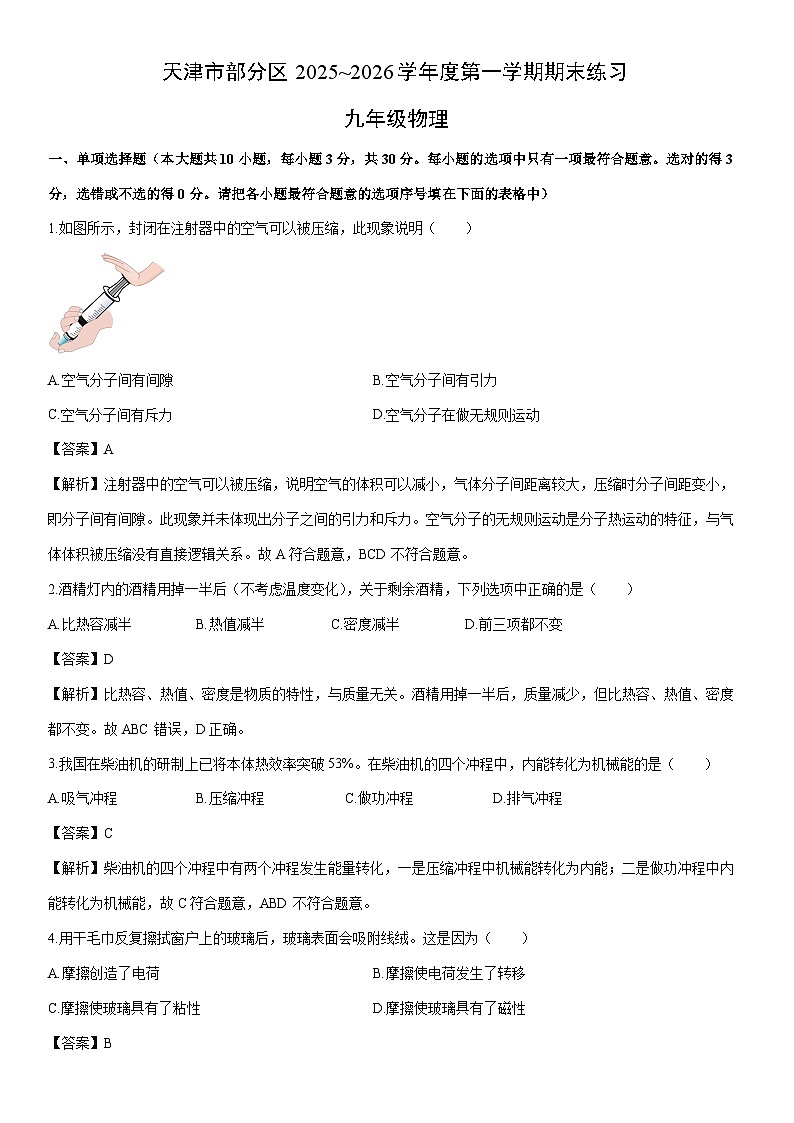

2025-2026学年天津市部分区九年级上学期1月期末物理试卷（解析版）

这是一份2025-2026学年天津市部分区九年级上学期1月期末物理试卷（解析版），共14页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题的选项中只有一项最符合题意。选对的得3分，选错或不选的得0分。请把各小题最符合题意的选项序号填在下面的表格中）
1.如图所示，封闭在注射器中的空气可以被压缩，此现象说明（ ）
A.空气分子间有间隙B.空气分子间有引力
C.空气分子间有斥力D.空气分子在做无规则运动
【答案】A
【解析】注射器中的空气可以被压缩，说明空气的体积可以减小，气体分子间距离较大，压缩时分子间距变小，即分子间有间隙。此现象并未体现出分子之间的引力和斥力。空气分子的无规则运动是分子热运动的特征，与气体体积被压缩没有直接逻辑关系。故A符合题意，BCD不符合题意。
2.酒精灯内的酒精用掉一半后（不考虑温度变化），关于剩余酒精，下列选项中正确的是（ ）
A.比热容减半B.热值减半C.密度减半D.前三项都不变
【答案】D
【解析】比热容、热值、密度是物质的特性，与质量无关。酒精用掉一半后，质量减少，但比热容、热值、密度都不变。故ABC错误，D正确。
3.我国在柴油机的研制上已将本体热效率突破53%。在柴油机的四个冲程中，内能转化为机械能的是（ ）
A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
【答案】C
【解析】柴油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能，故C符合题意，ABD不符合题意。

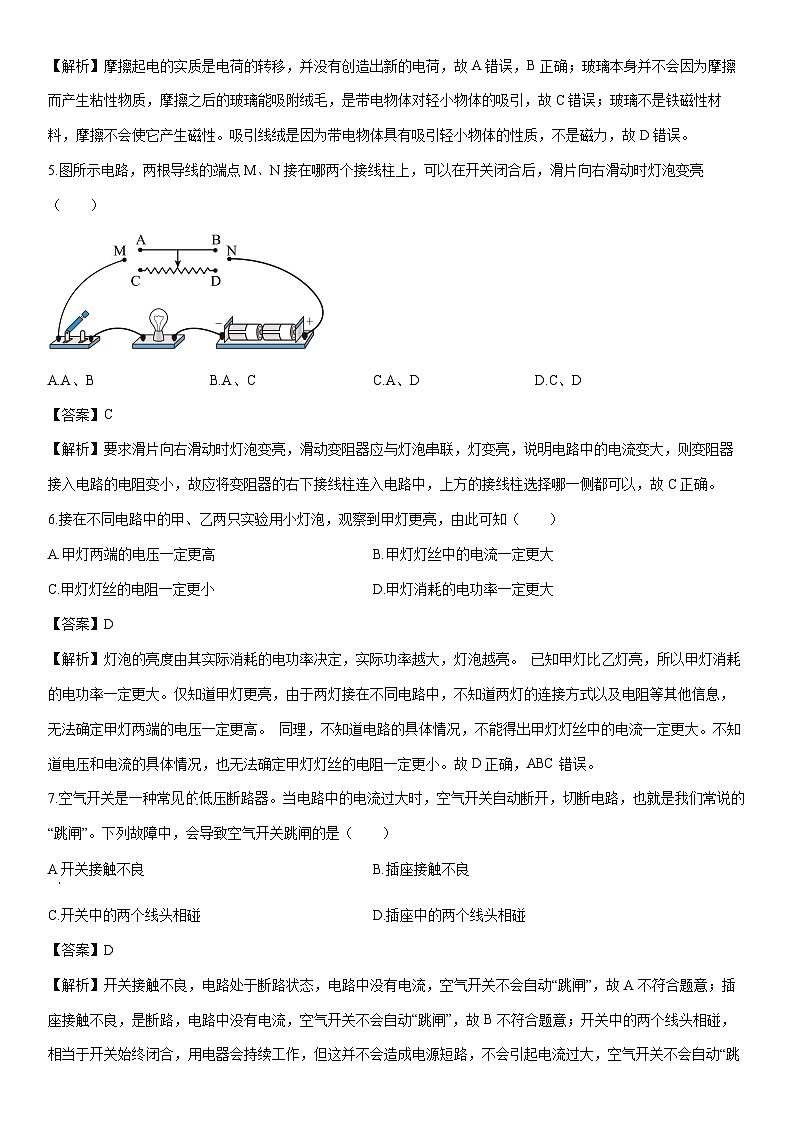

4.用干毛巾反复擦拭窗户上的玻璃后，玻璃表面会吸附线绒。这是因为（ ）
A.摩擦创造了电荷B.摩擦使电荷发生了转移
C.摩擦使玻璃具有了粘性D.摩擦使玻璃具有了磁性
【答案】B
【解析】摩擦起电的实质是电荷的转移，并没有创造出新的电荷，故A错误，B正确；玻璃本身并不会因为摩擦而产生粘性物质，摩擦之后的玻璃能吸附绒毛，是带电物体对轻小物体的吸引，故C错误；玻璃不是铁磁性材料，摩擦不会使它产生磁性。吸引线绒是因为带电物体具有吸引轻小物体的性质，不是磁力，故D错误。
5.图所示电路，两根导线的端点M、N接在哪两个接线柱上，可以在开关闭合后，滑片向右滑动时灯泡变亮（ ）
A.A、BB.A、CC.A、DD.C、D
【答案】C
【解析】要求滑片向右滑动时灯泡变亮，滑动变阻器应与灯泡串联，灯变亮，说明电路中的电流变大，则变阻器接入电路的电阻变小，故应将变阻器的右下接线柱连入电路中，上方的接线柱选择哪一侧都可以，故C正确。
6.接在不同电路中的甲、乙两只实验用小灯泡，观察到甲灯更亮，由此可知（ ）
A.甲灯两端的电压一定更高B.甲灯灯丝中的电流一定更大
C.甲灯灯丝的电阻一定更小D.甲灯消耗的电功率一定更大
【答案】D
【解析】灯泡的亮度由其实际消耗的电功率决定，实际功率越大，灯泡越亮。 已知甲灯比乙灯亮，所以甲灯消耗的电功率一定更大。仅知道甲灯更亮，由于两灯接在不同电路中，不知道两灯的连接方式以及电阻等其他信息，无法确定甲灯两端的电压一定更高。 同理，不知道电路的具体情况，不能得出甲灯灯丝中的电流一定更大。不知道电压和电流的具体情况，也无法确定甲灯灯丝的电阻一定更小。故D正确，ABC错误。
7.空气开关是一种常见低压断路器。当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”。下列故障中，会导致空气开关跳闸的是（ ）
A开关接触不良B.插座接触不良
C.开关中的两个线头相碰D.插座中的两个线头相碰
【答案】D
【解析】开关接触不良，电路处于断路状态，电路中没有电流，空气开关不会自动“跳闸”，故A不符合题意；插座接触不良，是断路，电路中没有电流，空气开关不会自动“跳闸”，故B不符合题意；开关中的两个线头相碰，相当于开关始终闭合，用电器会持续工作，但这并不会造成电源短路，不会引起电流过大，空气开关不会自动“跳闸”，故C不符合题意；双孔插座一孔接相线，一孔接中性线，两线相碰相当于直接把相线和中性线接通，会造成电路短路，会引起电流过大，空气开关会自动“跳闸”，故D符合题意。

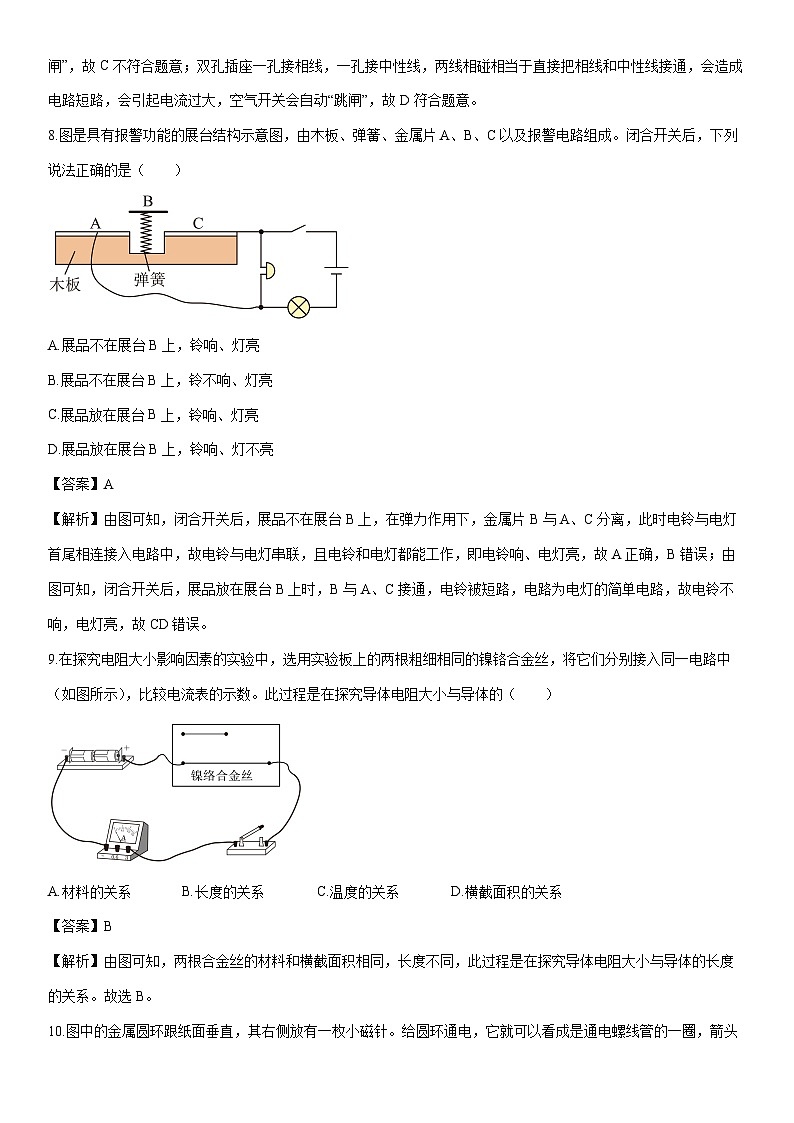

8.图是具有报警功能的展台结构示意图，由木板、弹簧、金属片A、B、C以及报警电路组成。闭合开关后，下列说法正确的是（ ）
A.展品不在展台B上，铃响、灯亮
B.展品不在展台B上，铃不响、灯亮
C.展品放在展台B上，铃响、灯亮
D.展品放在展台B上，铃响、灯不亮
【答案】A
【解析】由图可知，闭合开关后，展品不在展台B上，在弹力作用下，金属片B与A、C分离，此时电铃与电灯首尾相连接入电路中，故电铃与电灯串联，且电铃和电灯都能工作，即电铃响、电灯亮，故A正确，B错误；由图可知，闭合开关后，展品放在展台B上时，B与A、C接通，电铃被短路，电路为电灯的简单电路，故电铃不响，电灯亮，故CD错误。
9.在探究电阻大小影响因素的实验中，选用实验板上的两根粗细相同的镍铬合金丝，将它们分别接入同一电路中（如图所示），比较电流表的示数。此过程是在探究导体电阻大小与导体的（ ）
A.材料的关系B.长度的关系C.温度的关系D.横截面积的关系
【答案】B
【解析】由图可知，两根合金丝的材料和横截面积相同，长度不同，此过程是在探究导体电阻大小与导体的长度的关系。故选B。
10.图中的金属圆环跟纸面垂直，其右侧放有一枚小磁针。给圆环通电，它就可以看成是通电螺线管的一圈，箭头方向代表电流方向。在图四个选项中，小磁针静止时N极指向正确的是（ ）
A. B. C. D.
【答案】B
【解析】由题意可得，图中环形电流相当于只有一匝的通电螺线管，电流从环形螺线管的下端流入，上端流出，由安培定则可判断出环形螺线管的右端为N极，左端为S极，根据磁极间的相互作用可知，小磁针静止时右端为N极，左端为S极。故B正确，ACD错误。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分。请把符合题意的选项序号填在下面的表格中）
11.小组同学按照图装置，制作了简易热机模型。试管里盛适量水，用带玻璃管的胶塞塞住试管口，加热试管使水沸腾，玻璃管口喷出“白气”，纸风车转动起来。以下对此过程中的分析正确的是（ ）
A.此热机模型的效率可以达到100%
B.酒精燃烧过程中，化学能转化为内能
C.水在沸腾过程中，温度不变、质量减少、内能减少
D.玻璃管口冒出的“白气”说明水分子在做无规则运动
【答案】BC
【解析】热机效率是指用来做有用功的能量与燃料完全燃烧放出的总能量之比，该过程中，酒精燃烧的热量会有损失，因此此热机模型的效率不可能达到100%，故A错误；酒精内部储存的化学能通过燃烧释放，转化为试管和水的内能，故B正确；水在沸腾的过程中，吸收热量，但温度保持不变，沸腾是剧烈的汽化现象，水从液态变为气态的过程，水越来越少，水蒸气越来越多，所以水的质量越来越少，水的状态发生了变化，所以水的内能减小，故C正确；玻璃管口冒出的“白气”是水蒸气遇冷液化形成的小水珠，是液化现象，不是分子的无规则运动，“白气”直接可见，故D错误。
12.图是动圈式话筒的构造示意图。对着话筒唱歌，声音使膜片振动，与膜片相连的线圈跟着振动，线圈处在磁场中。把线圈两端的导线接入扩音机，就能通过扬声器听到歌声。关于此话筒，下列说法正确的是（ ）
A.它的工作原理是电磁感应B.它的工作原理是电流的磁效应
C.发电机的工作原理与此话筒相同D.电动机的工作原理与此话筒相同
【答案】AC
【解析】由题意可知，当对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中，线圈振动时切割磁感线，能产生随着声音变化而变化的电流；话筒运用的是电磁感应的原理，即导体在闭合线圈中做切割磁感线运动，产生感应电流；发电机是根据电磁感应现象制成的，因此发电机的工作原理与话筒的工作原理相同，故AC符合题意，BD不符合题意。
13.如图所示电路中，电源电压保持不变，a、b是滑动变阻器R2的两个端点。当滑片P在中点c时，闭合开关S，电流表A1的示数为0.6A，电流表A2的示数为0.4A。现将滑片P向下滑动至最下端b点，下列说法正确的是（ ）
A.P在下滑过程中，电压表的示数变大
B.P在c点时，通过R1、R2的电流比为
C.P在b点时，通过R1、R2的电流比为
D.P在b点时，R1、R2的电功率比为
【答案】BD
【解析】闭合开关，定值电阻R1和滑动变阻器R2并联，电流表A1测量干路电流，电流表A2测量通过R2的电流，电压表测量电源电压。电源电压不变，故P在下滑过程中，电压表的示数不变。故A错误；当滑片P在中点c时，滑动变阻器接入的阻值为其最大阻值的，闭合开关S，电流表A1的示数为0.6A，电流表A2的示数为0.4A，即干路电流，通过滑动变阻器的电流，根据并联电路的电流特点可知通过定值电阻的电流，P在c点时，通过R1、R2的电流比为，故B正确；P在c点时，并联电路各支路两端的电压相等，根据欧姆定律可知，即，P在b点时，滑动变阻器接入电路的阻值最大，为R2，且并联电路各支路两端的电压相等，根据欧姆定律可知通过R1、R2的电流比为，根据可知R1、R2的电功率比为，故C错误，D正确。
三、填空题（本大题共6小题，每小题4分，共24分）
14.图是《天工开物》中描绘的造纸时“透火焙干”的情景。将湿纸膜贴在砖墙上，在巷中生火，砖的温度升高，湿纸膜上的水分逐渐蒸发，干透后就是成品纸了。“透火焙干”是通过______的方法改变内能的；这个焙干方法说明物体的______越高，分子运动速度越剧烈。
【答案】热传递 温度
【解析】在巷中生火，砖吸收热量，温度升高，内能增加，湿纸膜上的水分逐渐蒸发，干透后揭下来就是成品纸，所以湿纸膜烘干的过程是通过热传递的方式改变内能。
砖的温度越高，湿纸膜上的水分就蒸发的越快。因此该现象说明温度越高，分子运动速度越剧烈。
15.我国家庭电路的电压是______V；家庭电路中电流过大容易引发危险，常常在电路中安装保险丝，在电流过大时切断电路，保险丝要用熔点比较低、电阻比较______（选填“大”或“小”）的合金材料。
【答案】220 大
【解析】我国普通家庭照明用电的电压是220V。工业用电为380V。
保险丝用电阻较大、熔点较低的合金制成的，这样做是为了当电路中的电流过大时，保险丝能产生较多的热量，便于保险丝迅速熔断，从而起到保护电路的作用。
16.电流通过电炉丝时，电能转化为内能，这种现象叫做电流的______效应；电炉丝热得发红，而跟它串联的导线却不怎么热，这种现象说明电流通过导体时产生的热量跟导体的______有关。
【答案】热 电阻
【解析】电流通过导体时，导体发热是电能转化为内能，这种现象叫电流的热效应。
电炉丝和连接的导线串联在电路中，通过的电流相等，通电时间是相同的，由焦耳定律可知，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，可知电炉丝热得发红而导线却几乎不热，是因为电炉丝与导线的电阻不同造成的，即说明电流通过导体时产生的热量跟导体的电阻有关。
17.电池的容量以“mA·h”为单位。某手机电池的容量为4000mA·h，可以理解为充满电的手机以4000mA的电流放电，可以放电______h；若想要计算出该手机电池充满电后储存的能量，还需要知道的物理量是______。
【答案】1 电压
【解析】电池的容量为4000mA·h，物理意义是：将电池充满电后，以4000mA的电流放电，可以持续放电1h。
电池充满电后储存的能量，等于完全放电后做的功，知道放电电流与放电时间，根据可知，还需要电池工作电压，才能计算电功与电能。
18.外形相同的甲、乙两钢棒按照图-1所示位置放置，发现两棒相互吸引，说明_______一定有磁性；图-2中，圆环内有一条形磁体，环外是小磁针静止时的情景，则条形磁体的N极在________（选填“A”“B”“C”或“D”）点附近。
【答案】甲 A
【解析】由图可知，图1中的乙钢棒，水平放置，乙若有磁性，根据条形磁体的磁场分布，其中间位置的磁性很弱，几乎没有磁性。甲钢棒竖直放置，同时甲乙之间相互吸引，乙钢棒中间位置是没有磁性，说明只能是甲钢棒有磁性。
分析图2可知，最左侧两个小磁针的N极都向外，小磁针的S极都指向A点，根据异名磁极相互吸引的性质可知，条形磁体的N极在A点。
19.图1电路中，电源电压保持不变，闭合开关S，变阻器滑片P从a端滑到b端的整个过程中，电流表示数I与电压表示数U的关系图像如图2所示。由图像可知，R1的阻值为_______Ω；当电路中的电流为0.2A时，变阻器接入电路中的电阻为_______Ω。
【答案】10 5
【解析】由题图可知，滑动变阻器的滑片在端时，变阻器接入电路的阻值最小，此时只有接入电路，电路中电流最大为，电压表的示数为，即电源电压，的阻值为。
电路中电流为时，定值电阻两端的电压为，
滑动变阻器两端的电压，
滑动变阻器接入电路的阻值。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20.某电热水壶的铭牌部分信息如下表。在壶内装1kg的水，在一标准大气压下将水烧开。已知水的初温为20℃，，不计热损失，求：
（1）水吸收热量；
（2）至少需要加热多长时间。
【答案】（1） （2）336s
【解析】（1）在一标准大气压下，水的沸点为100℃，则水吸收的热量。
（2）由于不计热损失，电热水壶消耗的电能全部转化为水的内能，即 ，
则至少需要加热的时间。
21.图-1是“探究串联电路电压规律”的实验电路图。
（1）小明根据图-1的电路图连接图-2的电路，来测量A、B间的电压，请你替他将电路连接完整；
（2）连接完成后闭合开关，两个灯泡同时发光。几秒钟后，两个灯同时熄灭，电压表的示数变为3V。如果电路中只有一处故障，则出现的故障可能是________（选填“断路”、“短路”、“断路”或“短路”）；
（3）处理好故障，小明将电压表的两端先后连接A与B、B与C、A与C，分别测出电压值为：V、V和V；小明根据这一组数据归纳了串联电路中的电压规律：串联电路中，电源两端电压等于各用电器两端电压之和。请你指出实验中的不足之处是：_______________________________。
【答案】（1） （2）L1断路
（3）只有一组实验数据，具有偶然性
【解析】（1）由图1可知，两个小灯泡串联，电压表测量小灯泡L1两端的电压，所以电压表与小灯泡L1并联，如图所示：
（2）由题意可知，当用电器发生故障时，电路中两灯都不发光，电路中无电流，所以电路中一定是发生了断路，故应该在L1断路和L2断路中选择；当L1断路时，电压表可以接在电源的正负极上，电压表测电源电压，电压表示数为3V，符合题意；当L2断路时，电压表无示数。故应选L1断路。
（3）不足之处：只做了一次实验，实验次数太少，结论不具有普遍性。因为科学结论应通过更换不同规格的用电器或电源电压进行多次实验，避免偶然性。
22.在“探究电流与电压的关系”的实验中。甲同学将定值电阻与其它元件连接了图-1所示电路。
（1）乙同学发现电路中有一根导线连接错了，请你在这根导线上画“×”，然后画出正确的连接导线；
（2）电路修改后，小组同学进行了多次实验，得到了下表所示数据，其中第五次的电流如图-2所示，则此次电流值为______A；
在图-3的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点、连线；
（3）通过对所做图像进行分析，得出实验结论：__________________________________。
【答案】（1） （2）0.5
（3）电阻不变时，通过导体电流与导体两端的电压成正比
【解析】（1）图1中，电流表与电阻并联，电压表与电阻串联是错误的，电流表应与电阻串联，电压表应与电阻并联，如图所示：
（2）如图2所示，电流表选用小量程，分度值为0.02A，电流为0.5A。
在U-I图像中，横坐标规定每一小格为0.5V，纵坐标规定每一小格为0.1A，将表格中6组数据，在坐标系中描点，用一条平滑的曲线将所有点连在一起。如图所示：
（3）由（2）中图像可知，通过导体的电流随导体两端的电压的增大而增大，故可得：当电阻不变时，通过导体的电流与导体两端的电压成正比。
23.在图所示的电路中，电源电压为6V且保持不变，。当只闭合开关时，电流表的示数为0.2A，求：
（1）电阻的阻值；
（2）当开关、闭合，断开时，电流表的示数。
【答案】（1）20Ω （2）0.9A
【解析】（1）当只闭合开关时，电阻R1和R2串联，电流表测量电路中的电流。根据欧姆定律可知总电阻，
根据电阻串联的特点可得电阻R2的阻值。
（2）当开关、闭合，断开时，电阻R1和R2并联，电流表测量干路中的总电流。
根据并联电路的电流特点及欧姆定律可知电流表的示数。
24.家用接线板（如图所示）的指示灯L是发光二极管。发光二极管正常工作时两端的电压为2V，通过的电流为10mA。为了使它正常工作需要给它串联一个电阻器R。
（1）求：电阻器R的阻值；
（2）正常情况下，指示灯在开关断开时不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；即使指示灯损坏，在开关闭合时插孔也能提供工作电压。根据上述现象，请你画出图中开关、指示灯、和插孔的连接方式，并把接线板与电源线接通。
【答案】（1） （2）
【解析】（1）分析电路可知，两用电器串联，根据串联电路中的电阻规律可得，电阻两端的电压为，
根据欧姆定律可得，定值电阻R的大小为。
（2）由题意可得，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与相线连接，在断开开关时能切断相线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；两孔插座的接法：左孔接中性线，右孔接相线，如图所示：
25.在“制作简易调光台灯”的实践活动中，为了找到一个调光开关，小组同学从旧收音机上拆下了一个电位器（图为其内部结构图），电位器铭牌上标有“20Ω 1A”字样。
爱思考的小明同学提出：收音机已老旧，电位器的最大电阻Rx是否有小幅变化？于是他提议测量电位器的最大电阻。小组同学齐动手，收集到了下列器材：电压约为24V且不变的电源；一个已知阻值为50Ω的定值电阻R0；一块电流表A（测量范围：0~0.6A）；一块电压表V（测量范围：0~15V）；两个开关S1、S2，导线若干。
小明设计出了图中的四个测量电路图（Rx为电位器）：
（1）为了测量电位器的最大电阻，在“不调节滑片位置”的前提下，应将图中________（选填“A、B”“A、C”或“B、C”）两个接线柱接入电路中。
（2）图中，能够顺利测出电位器最大电阻Rx的电路图是图________。
请你补齐下列主要的实验步骤，并写出需要测量的物理量：
①按照电路图连接电路；
②________________________________________；
③________________________________________。
（3）请你写出电位器最大电阻的数学表达式（用已知量和测量量表示）：
=_____________。
【答案】（1）A、C （2）丙 只闭合开关S1，读出电流表的示数I1 闭合开关S1、S2，读出电流表的示数I2 （3）
【解析】（1）电位器的结构中，A、C是电阻片的两端，接入A、C时，滑片不改变接入电路的电阻，能得到最大阻值。所以，在“不调节滑片位置”的前提下，应接入A、C两个接线柱。
（2）甲.当S1、S2均闭合时，R0短路，电压表测量电源电压，已知电源电压为24V，电压表量程为0~15V，此时所测电压超过电压表量程，电压表会损坏，此电路不能顺利测出电位器最大电阻。故甲不符合题意；
乙.只闭合S1时，Rx通电工作，此时通过Rx的电流约为，电流远远超过电流表的量程（0~0.6A）。此电路不能顺利测出电位器最大电阻。故乙不符合题意；
丙.只闭合S1时，R0与Rx串联，电流表测出电路中的电流为I1，根据串联电路的电压规律及欧姆定律可得电源电压表达式为：……①，
闭合开关S1、S2，此时Rx短路，R0单独工作，读出电流表的示数I2，电源电压表达式为：……②，
解①②两式可得，
由于电源电压为24V，R0的阻值为50Ω，
R0单独工作时的电流为，
R0与Rx串联时的电流为I1比I2更小，均不会超过电流表的量程。此电路能顺利测出电位器最大电阻。故丙符合题意；
丁.闭合开关S1、S2时，R0短路，Rx单独工作，此时电路中的电流约为，电流远远超过电流表的量程（0~0.6A）。此电路不能顺利测出电位器最大电阻。故丁不符合题意。
结合前面分析，丙图电路设计可顺利测出电位器的最大电阻，操作过程如下：
①按照电路图连接电路；
②只闭合开关S1，读出电流表的示数I1；
③闭合开关S1、S2，读出电流表的示数I2。
（3）只闭合S1时，R0与Rx串联，电流表测出电路中的电流为I1，根据串联电路的电压规律及欧姆定律可得电源电压表达式为：……①
闭合开关S1、S2，此时Rx短路，R0单独工作，读出电流表的示数I2，电源电压表达式为：……②
解①②两式可得电位器的最大电阻为。型号
xxx
额定电压
220V
加热功率
1000W
容量
1L
序号
1
2
3
4
5
6
…
电压U/V
0.5
1.0
1.5
20
2.5
3
…
电流I/A
0.1
0.2
0.3
0.4
✱
0.6
…
