2025-2026学年广东省梅州市部分学校九年级上学期期末物理试卷（解析版）

这是一份2025-2026学年广东省梅州市部分学校九年级上学期期末物理试卷（解析版），共18页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

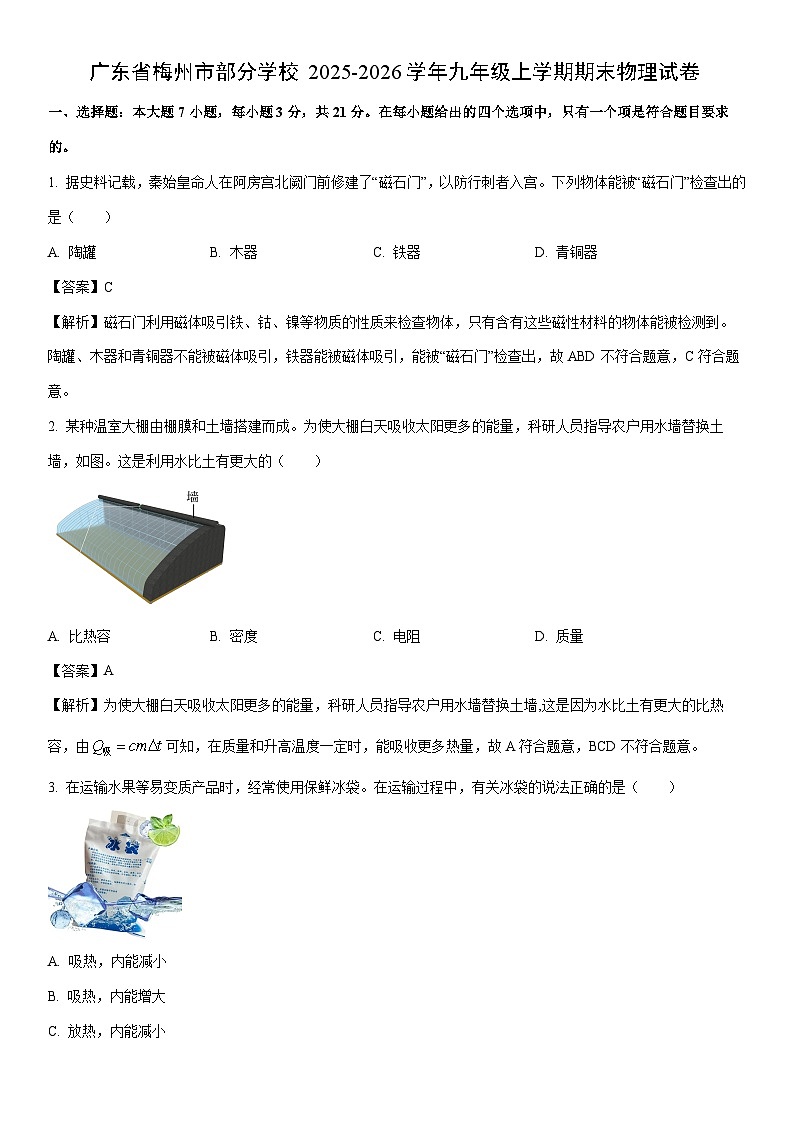

1. 据史料记载，秦始皇命人在阿房宫北阙门前修建了“磁石门”，以防行刺者入宫。下列物体能被“磁石门”检查出的是（ ）
A. 陶罐B. 木器C. 铁器D. 青铜器
【答案】C
【解析】磁石门利用磁体吸引铁、钴、镍等物质的性质来检查物体，只有含有这些磁性材料的物体能被检测到。陶罐、木器和青铜器不能被磁体吸引，铁器能被磁体吸引，能被“磁石门”检查出，故ABD不符合题意，C符合题意。
2. 某种温室大棚由棚膜和土墙搭建而成。为使大棚白天吸收太阳更多的能量，科研人员指导农户用水墙替换土墙，如图。这是利用水比土有更大的（ ）
A. 比热容B. 密度C. 电阻D. 质量
【答案】A
【解析】为使大棚白天吸收太阳更多的能量，科研人员指导农户用水墙替换土墙,这是因为水比土有更大的比热容，由可知，在质量和升高温度一定时，能吸收更多热量，故A符合题意，BCD不符合题意。
3. 在运输水果等易变质产品时，经常使用保鲜冰袋。在运输过程中，有关冰袋的说法正确的是（ ）
A. 吸热，内能减小
B. 吸热，内能增大
C. 放热，内能减小
D. 放热，内能增大
【答案】B
【解析】冰是晶体，所以在运输过程中，保鲜冰袋熔化过程中不断吸收热量，温度保持不变，但内能不断增大。故B符合题意，ACD不符合题意。

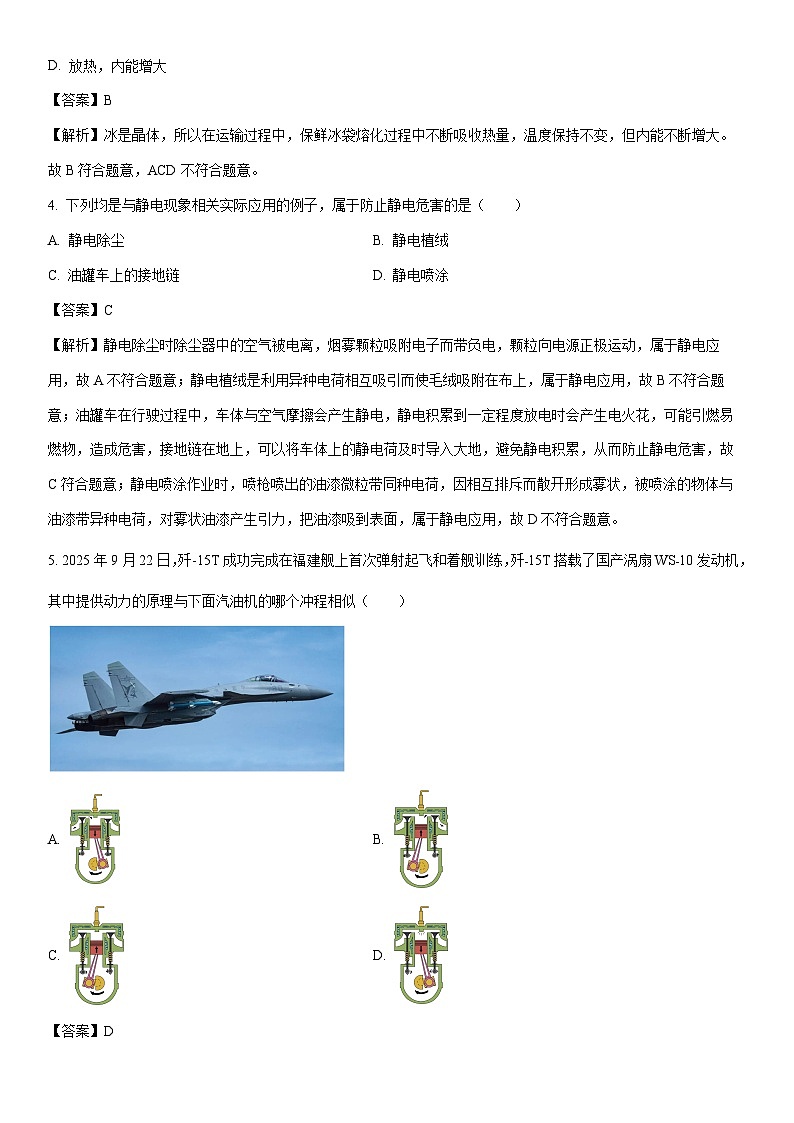

4. 下列均是与静电现象相关实际应用的例子，属于防止静电危害的是（ ）
A. 静电除尘B. 静电植绒
C. 油罐车上的接地链D. 静电喷涂
【答案】C
【解析】静电除尘时除尘器中的空气被电离，烟雾颗粒吸附电子而带负电，颗粒向电源正极运动，属于静电应用，故A不符合题意；静电植绒是利用异种电荷相互吸引而使毛绒吸附在布上，属于静电应用，故B不符合题意；油罐车在行驶过程中，车体与空气摩擦会产生静电，静电积累到一定程度放电时会产生电火花，可能引燃易燃物，造成危害，接地链在地上，可以将车体上的静电荷及时导入大地，避免静电积累，从而防止静电危害，故C符合题意；静电喷涂作业时，喷枪喷出的油漆微粒带同种电荷，因相互排斥而散开形成雾状，被喷涂的物体与油漆带异种电荷，对雾状油漆产生引力，把油漆吸到表面，属于静电应用，故D不符合题意。
5. 2025年9月22日，歼-15T成功完成在福建舰上首次弹射起飞和着舰训练，歼﹣15T搭载了国产涡扇WS﹣10发动机，其中提供动力的原理与下面汽油机的哪个冲程相似（ ）
A. B.
C. D.
【答案】D
【解析】涡扇WS-10发动机提供动力时将内能转化为机械能。
图A进气门打开，排气门关闭，为吸气冲程，没有能量转化，故A不符合题意；
图B进气门关闭，排气门打开，为排气冲程，没有能量转化，故B不符合题意；
图C进气门和排气门都关闭，活塞向上运动，为压缩冲程，机械能转化为内能，故C不符合题意；
图D进气门和排气门都关闭，活塞向下运动，火花塞点火，为做功冲程，内能转化为机械能，故D符合题意。

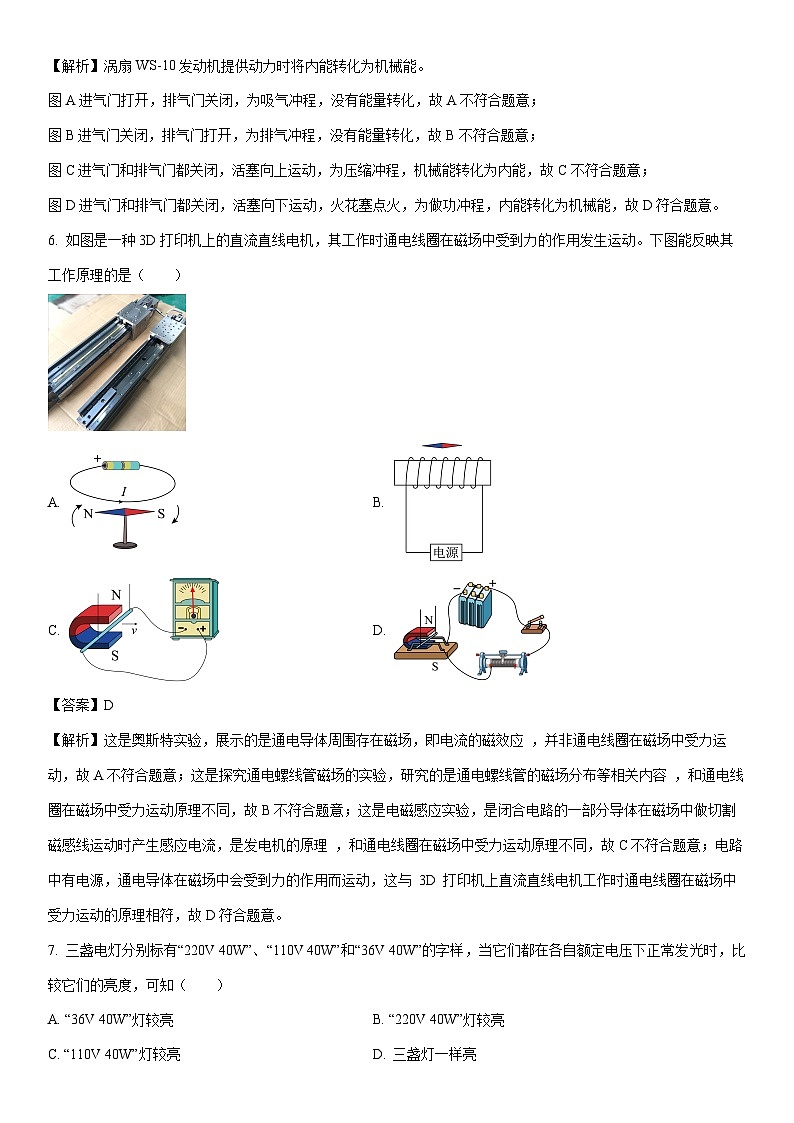

6. 如图是一种3D打印机上的直流直线电机，其工作时通电线圈在磁场中受到力的作用发生运动。下图能反映其工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】这是奥斯特实验，展示的是通电导体周围存在磁场，即电流的磁效应 ，并非通电线圈在磁场中受力运动，故A不符合题意；这是探究通电螺线管磁场的实验，研究的是通电螺线管的磁场分布等相关内容 ，和通电线圈在磁场中受力运动原理不同，故B不符合题意；这是电磁感应实验，是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，是发电机的原理 ，和通电线圈在磁场中受力运动原理不同，故C不符合题意；电路中有电源，通电导体在磁场中会受到力的作用而运动，这与 3D 打印机上直流直线电机工作时通电线圈在磁场中受力运动的原理相符，故D符合题意。
7. 三盏电灯分别标有“220V 40W”、“110V 40W”和“36V 40W”的字样，当它们都在各自额定电压下正常发光时，比较它们的亮度，可知（ ）
A. “36V 40W”灯较亮B. “220V 40W”灯较亮
C. “110V 40W”灯较亮D. 三盏灯一样亮
【答案】D
【解析】由题可知三只电灯的额定功率相同，当三只电灯分别在各自的额定电压下工作时，三只电灯的实际功率都是各自的额定功率，所以三只电灯的实际功率相同，则灯泡亮度相同。故ABC不符合题意，D符合题意。
二、填空题：本大题共7小题，每空1分，共21分。
8. “护套线”是一种家用电线，由电线芯和塑料层组成（如图所示），电线芯用______（选填“铁”或“铜”）作材料；家用空调所用导线的电阻较小，因此其电线芯______（选填“粗”或“细”）一些；在电厂发电、输送电能等方面若能采用______材料，可以大大降低电能损耗。
【答案】铜 粗 超导
【解析】导体是容易导电的物体，不同的导体导电性能不同，铜和铁都是导体，但铜的导电性能比铁好，为了减少电能在传输过程中的损耗，电线芯通常用铜作材料。
导体的电阻与导体的材料、长度、横截面积和温度有关，在其它条件相同时，导体的横截面积越大，电阻越小。 家用空调所用导线的电阻较小，则其横截面积应较大，因此其电线芯粗一些。
超导材料是指在一定温度下电阻变为零的材料。超导材料的电阻为零，用作传输电能的导线，可以大大降低电能损失。
9. 1mL水含有个水分子，1克铁含有个铁原子，这说明物质是由大量的分子、___________构成的；铁棒很难被压缩，说明分子间存在___________力；100mL水和100mL酒精混合后总体积小于200mL，这是因为分子之间存在___________。
【答案】原子 斥 间隙
【解析】物质是由大量的分子和原子构成的，因此1mL水含有个水分子，1克铁含有个铁原子。
分子间存在着相互作用引力和斥力，所以铁棒很难被压缩，说明分子间存在斥力。
分子间存在间隙，所以100mL水和100mL酒精混合后，水分子会进入酒精分子的间隙中，使得总体积小于200mL。
10. 我国一直在研究导弹拦截系统，利用燃料助推拦截弹，燃料的______能最终转化为拦截弹的______能和其与空气摩擦而产生的内能，该过程能量的总量______。
【答案】化学 机械 不变
【解析】 “燃料助推拦截弹” ，燃料燃烧，化学能释放，转化为拦截弹的机械能（动能和重力势能）以及摩擦产生的内能。根据能量守恒定律，能量既不会凭空产生也不会凭空消失，只会从一种形式转化为另一种形式，总量保持不变。
11. 如图为古代省油灯示意图，隔层上层盛油，下层注水，棉绳做灯芯。若有20g的油完全燃烧，则放出的热量为___________J（灯油的热值）；燃烧过程中，灯油质量在不断减小，热值___________（选填“变大”、“变小”或“不变”）；火箭发动机不选择灯油做燃料，而使用液态氢做燃料，是因为液态氢的热值较___________（选填“大”或“小”）。
【答案】 不变 大
【解析】根据题意可知，20g的油完全燃烧放出的热量为
热值是燃料的一种特性，只与燃料的种类有关，灯油质量减小时，热值不变。
液态氢的热值较大，与其他燃料相比，完全燃烧相同质量的液态氢可以放出更多的热量，所以火箭发动机不选择灯油做燃料，而使用液态氢做燃料。
12. 如图所示，有居民违规采用“飞线”（将电线插座从窗口悬挂至室外）给电瓶车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触________（选填“火”“地”或“零”）线绝缘皮破损处，会导致触电事故；且夜间水汽凝结在插座内，会导致电路_________，使导线的温度急剧________，很容易造成火灾。
【答案】火 短路 升高
【解析】家庭电路中，人体接触火线破损处，与大地构成回路时就会发生触电事故。因此有居民违规采用“飞线”（将电线插座从窗口悬挂至室外）给电瓶车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，会导致触电事故。
夜间水汽凝结在插座内，含杂质的液态水是导体，插座进水后就会将火线与地线连接成通路造成短路，使电流过大，导线的温度急剧升高，很容易造成火灾。
13. 如图所示为“探究电流通过导体产生的热量跟________的关系”的实验装置。实验过程中用U形管内的______反映电流通过导体产生热量的多少。通电一段时间后，_______（选填“左侧”或“右侧”）容器的液面上升较高。
【答案】 电阻 液面高度差 右侧
【解析】由图可知，两电阻串联连接，电流大小相等，阻值分别为5Ω和10Ω，电阻大小不同，故探究电流通过导体产生的热量跟电阻的关系。
通电后，盒中空气受热膨胀，使U形管中液面产生高度差，故通过液面高度差反应导体产生热量的多少。
由图可知，右侧电阻较大，故由知，右侧产生热量多。
14. 如图所示，闭合开关后金属杆AB向左运动，发光二极管发光，这是 ___________现象。此时电流方向 ___________（选填“从A流向B”或“从B流向A”），这与 ___________（选填“话筒”或“扬声器”）的工作原理相似。
【答案】电磁感应 从B流向A 话筒
【解析】金属杆向左运动，导体切割磁感线运动，所以导体中有感应电流，这种现象是电磁感应。
发光二极管具有单向导电性，当电流从二极管的正极（长脚）流进、负极（短脚）流出时，二极管才会发光，则由图可知此时金属杆中的电流方向从流向。
金属杆做切割磁感线运动产生感应电流，是电磁感应现象，话筒中导体切割磁感线运动产生感应电流，原理也是电磁感应，扬声器的原理是通电导体在磁场中受力的作用，因此这与话筒的工作原理相似。
三、作图题：本题7分。
15. 如图甲所示为一款带风扇的便携式台灯。台灯和风扇可以单独工作，且风扇有两挡风力（通过通断开关来实现），图乙是其部分简化电路。请你在虚框内分别填入灯泡和电动机的电路元件符号。
【答案】
16. 磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁感线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

【答案】
17. 如图，甲为家用多功能面板，其中USB数据口和插座都由开关控制，请将图乙所示的原件接入家庭电路。
【答案】
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题7分，共20分。
18.
（1）如图1，将A、B两个金属片插入柠檬中制成水果电池，用电压表测量水果电池两端的电压。金属片 ___________（选填“A”或“B”）是水果电池的正极，该水果电池两端的电压为 ___________V；
（2）如图2为演示气体扩散现象的装置，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气。为了证明气体发生扩散，装二氧化氮气体的应该是 ___________（选“A”或“B”）瓶，扩散现象说明气体分子在 ___________；
（3）如图3，丝绸摩擦过的玻璃棒能吸引碎纸屑，这是因为带电的玻璃棒可以 ___________，在 ___________（选填“干燥”或“潮湿”）的环境中，实验现象会更明显。
【答案】（1）A 0.4 （2）B 不停地做无规则运动
（3）吸引轻小物体 干燥
【解析】（1）如图1，将A、B两个金属片插入柠檬中制成水果电池，用电压表测量水果电池两端的电压。电压表指针正向偏转，所以金属片A是水果电池的正极；电压表选择小量程，分度值为0.1V，示数为0.4V，所以该水果电池两端的电压为0.4V。
（2）二氧化氮气体的颜色是红棕色的，而且比空气的密度大，空气要处于二氧化氮气体的上方，所以装二氧化氮气体的应是B瓶。
如果将两个瓶口对在一起，则二氧化氮气体分子会向空气中运动，所以B瓶内的气体颜色会变淡，A瓶内的气体颜色会变红。说明二氧化氮气体分子在不停地做无规则运动，就可以证明扩散现象的存在。
（3）丝绸摩擦过的玻璃棒带了电，能吸引碎纸屑，这是因为带电体具有可以吸引轻小物体的特点；
潮湿环境中，玻璃棒上的电荷容易通过空气和水汽导走，干燥环境中电荷不易流失，实验现象更明显。
19. 小明设计如图甲所示的电路，探究并联电路中电流的规律其中有一电流表未画出，且可根据需要接入a、b、c三个不同的位置。
（1）闭合开关前，小明发现电流表偏转情况如图乙所示，他接下来的操作应该是___________；
（2）图丙是小明连接的实物图，若想只改变一根导线来测量L2的电流，请你在图中改动的导线上画“×”，并补画上改动后的导线；
（3）排除故障后，小明用电流表分别测出并联电路中的干路电流和支路电流记录在表中，由表中数据可得：在并联电路中，电流的规律是___________（用表中字母表示）；
（4）由第一次实验的数据，可以得到此时L1和L2的阻值之比为___________；
（5）若小灯泡L1烧坏，小灯泡L2的亮度 ___________（选填“变亮”、“变暗”或“不变”）；
（6）实验时应选两个规格 ___________（选填“相同”或“不同”）的小灯泡，原因是 ___________。
【答案】（1）电流表调零
（2）
（3） （4）3︰2 （5）不变
（6）不同 避免偶然性，得到普遍性规律
【解析】（1）闭合开关前，小明发现电流表偏转情况如图乙所示，即指针没有正对零刻度线，他接下来的操作应该是电流表调零。
（2）图丙是小明连接的实物图，若想只改变一根导线来测量L2的电流，电流表与这个灯串联，因此应将灯泡L1到电流表正接柱之间的连线改为与电流表负接线柱相连，如图所示：
（3）由表中数据
因此可得：并联电路中的干路电流等于支路电流之和，即在并联电路中，电流的规律是。
（4）由第一次实验的数据可知
根据并联电路的分流原理可知
所以此时L1和L2的阻值之比为3︰2。
（5）并联电路各支路可独立工作、互不影响，若小灯泡L1烧坏，小灯泡L2的亮度不变。
（6）为了避免偶然性，得到普遍性规律，实验时应选两个规格不同的小灯泡进行多次实验。
20. 探究电流与电压的关系。
（1）请将图甲实验电路图补充完整，要求滑动变阻器向右移动时电流表示数变大。
（2）闭合开关发现电流表无示数，电压表示数接近电源电压，移动滑动变阻器的滑片P，电流表、电压表示数均无变化，则故障可能是定值电阻 ___________（选填“短路”或“断路”）；
（3）排除故障后闭合开关，调节滑片使电压表示数为0.50V，此时电流表的示数如图乙，则此时通过R的电流为 ___________A；若要使电压表示数为1.00V，应将滑片向 ___________移动。
（4）继续实验，将实验数据记录在下表中，根据表中数据在图丙中描点作出图像。
（5）根据图像可得初步结论：电阻一定时，流过导体的电流与导体两端电压成正比。小明组用灯泡代替定值电阻完成该实验，绘制图像如图丁所示，与结论不相符，这是因为 ___________。
（6）图戊为小琳组探究此实验绘制的图像，经分析该组电路连接错误，他的错误是 ___________。
【答案】（1）
（2）断路 （3）0.1 右
（4）
（5）小灯泡的电阻随着温度的变化而变化
（6）将电压表并联在滑动变阻器两端
【解析】（1）滑动变阻器向右移动时，电流表示数变大，则电路中的总电阻减小，滑动变阻器的阻值减小，则滑动变阻器的右下端与开关的右端相连，如图所示：
（2）闭合开关发现电流表无示数，则电路中的故障为断路，电压表示数接近电源电压，则故障可能是定值电阻断路。
（3）电流表接小量程，分度值为0.02A，电流表示数读数为0.1A。
要使电压表示数从0.50V调至1.00V，则电路中的电流增大，滑动变阻器接入电路中的阻值减小，滑片应向右移动。
（4）根据表格中的数据在坐标中依次描出各个点，用平滑的线把各点连接起来即为电流与电压关系图像，如图所示：
（5）小明组用灯泡代替定值电阻，绘制图像如图丁所示，流过导体的电流与导体两端电压成正比，这是因为灯泡的电阻会随着温度的变化而变化。
（6）小琳组探究此实验，绘制的图像如图戊所示，当电压增大时，电路中的电流减小，则电压表并联在滑动变阻器两边。
五、计算题：本大题2小题，第19小题6分，第20小题7分，共13分。
21. 图甲为高精度多功能电子量角器，其简化电路图如图乙所示，O为半圆弧电阻MN的圆心，金属滑片OP为半径，与半圆弧接触良好，指针（即滑片OP）的旋转角度为θ，电源电压恒为4.5V，R0为电阻箱。当将滑片OP旋转至M处时，电路中电流为0.5A。求：
（1）电阻箱R0接入电路的阻值；
（2）当θ为90°时，电流表示数为0.3A，此时电压表示数。
【答案】（1）9Ω （2）1.8V
【解析】（1）当滑片OP旋转至M处时，半圆弧电阻接入电路的阻值为0，只有电阻箱R0接入电路。已知电源电压为4.5V，电路中的电流为0.5A。电阻箱R0的阻值为
（2）当θ为90°时，电阻箱R0与此时的半圆弧电阻串联在电路中。已知此时电路中的电流为0.3A。电路的总电阻为
根据串联电路电阻规律，可得半圆弧电阻的阻值为
电压表测量的是半圆弧电阻两端的电压，则电压表示数为
22. 如图甲是给食堂餐具消毒、烘干消毒柜，其内部电路如图乙所示，R为石英加热管。消毒柜正常工作时，总功率为1100W，其中臭氧发生器的功率为110W，求：
（1）正常工作时通过石英加热管R的电流为多大？
（2）在货架上放100kg的不锈钢餐具，若该不锈钢餐具的比热容为0.5×103J/（kg•℃），将其从20℃加热到70℃，则餐具吸收的热量是多少？
（3）若电流产生的热量有20%损失，消毒柜石英加热管消耗的电能为多少焦耳？
【答案】（1）4.5A （2） （3）
【解析】（1）由电路图可知，石英加热管R与臭氧发生器并联。石英加热管R正常工作时的功率为
根据电功率公式，正常工作时通过石英加热管R的电流为
（2）不锈钢餐具吸收的热量
（3）石英加热管消耗的电能全部转化为热能，其中一部分被餐具吸收，一部分损失。设石英加热管消耗的电能为，其产生的热量为，则。根据题意，电流产生的热量有20%损失，则餐具吸收的热量占总热量的80%。即
石英加热管产生的总热量为
因此，石英加热管消耗的电能为
六、综合能力题：本大题3小题，每小题6分，共18分。
23. 如图，小明选择初温相同且质量相等的甲、乙两种液体，比较这两种液体的吸热情况。
（1）选用规格 ___________（选填“相同”或“不同”）的电加热器分别给甲和乙两种液体加热；
（2）比较不同物质的吸热情况，有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较升高的温度；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量。
下表是小明记录的部分实验数据：
①分析表中信息可知小明采用的是方案 ___________（选填“一”或“二”）；
实验中用 ___________（填“加热时间”或“升高的温度”）表示吸收热量的多少；
②分析表中数据，可得出的结论是：不同物质，质量相同，___________，吸收的热量不同；
（3）若乙液体的比热容为，则甲液体的比热容为 ___________。
（4）冬天来了，小明想制作一个暖手袋，___________（选填“甲”或“乙”）更适合做暖手袋的供热介质。
【答案】（1）相同 （2）①. 二 加热时间 ②.升高相同的温度
（3） （4）乙
【解析】（1）要比较两种液体的吸热情况，需控制相同时间内两种液体吸收的热量相同，所以应选用规格相同的电加热器分别给甲和乙两种液体加热。
（2）分析表中信息，甲和乙液体质量相同、初温相同、末温相同，即升高的温度相同，通过比较加热时间来比较吸收热量的多少，所以小明采用的是方案二。
实验中，相同的电加热器，加热时间越长，液体吸收的热量越多，所以用加热时间表示吸收热量的多少。
由表中数据可知，甲和乙质量相同、升高的温度相同，但加热时间不同，即吸收的热量不同。所以可得出的结论是：不同物质，质量相同，升高相同的温度，吸收的热量不同。
（3）根据，在质量m、升高温度相同时，Q与c成正比。甲、乙的质量相同，升高的温度都是
甲的加热时间，乙的加热时间，则
所以
则甲液体的比热容为
（4）暖手袋需要供热介质在质量相同、降低相同温度时，放出更多的热量。根据，质量、降低温度相同时，比热容越大，放出热量越多。因为乙的比热容大于甲的比热容，所以乙液体更适合做暖手袋的供热介质。
24. 如图甲是超市常用的一种电动搬运车，由铅蓄电池组对工作电路进行供电带动电动机，用于运输、提升货物，常被称作“地牛”，当闭合开关S1时，进退电动机M1工作，驱动“地牛”前进或后退；当闭合开关S2时，升降电动机M2工作，将货物抬高或放低到指定高度。“地牛”仪表盘上有由电流表改装，能显示所载货物质量的“质量表”，其电路如图乙所示。电源电压为18V，电流表（0~0.6A），滑动变阻器R4（60Ω，1A），在承重范围内压敏电阻R3的阻值与所受压力F的关系如图丙所示。
（1）给电动托盘搬运车的铅蓄电池充电时，铅蓄电池组相当于___________；
（2）进退电动机M1与升降电动机M2___________（填“串联”或“并联”）接入工作电路；
（3）如图乙，压敏电阻R3是由___________（选填“导体”、“绝缘体”或“半导体”）材料制成；压力变大时，压敏电阻R3阻值将 ___________（选填“变大”、“变小”或“不变”）；
（4）为了确保此电路能安全工作，在最大载货量时R4阻值应至少调至___________Ω。若在使用过程中不小心将R4接入电路的电阻调小，那么“质量表”显示的所载货物质量比实际值___________（选填“大”或“小”）。
【答案】（1）用电器 （2）并联 （3）半导体 变小 （4）22 大
【解析】（1）给电动托盘搬运车的铅蓄电池充电时，消耗电能转化为化学能，所以蓄电池相当于用电器。
（2）由题意知，当闭合开关S1时，进退电动机M1工作，驱动“地牛”前进或后退；当闭合开关S2时，升降电动机M2工作，将货物抬高或放低到指定高度，所以进退电动机M1与升降电动机M2能够独立工作，互不影响，它们是并联接入工作电路。
（3）介于导体和绝缘体之间的称为半导体，利用半导体制成的特殊电阻能够随外界条件而自动改变电阻值，所以压敏电阻R3是由半导体材料制成的。
由图丙知道，压敏电阻R3受到的压力变大时，压敏电阻R3阻值越小。
（4）由图丙知，托盘受到的最大压力
此时压敏电阻R3的阻值为8Ω，因电流表量程为0~0.6A，变阻器允许通过的最大电流为1A，且串联电路中电流处处相等，所以当电流表的示数最大为时，载重量最大，R4接入电路中的阻值最小，由可知，电路的总电阻
因串联电路中总电阻等于各电阻之和，所以R4的阻值
即为了确保此电路能安全工作，在最大载货量时R4的阻值应调至22Ω。
若在使用过程中不小心将R4接入电路的电阻调小，导致电路中的总电阻减小，根据欧姆定律可知，此时电路中的电流增大，此时电流表（质量表）指针对应的质量比实际值偏大。
25. 阅读短文，回答下列问题。
扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度增大而减小。下表为其部分工作参数（注：电池总容量5Ah是指在额定电压下以5A的电流可工作1小时）。
（1）图乙中电磁铁是根据电流的 ___________效应做成的。
（2）接通电源，机器人工作，当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强。通过电磁铁的电流将 ___________（选填“增大”、“减小”或“不变”），则电磁铁磁性 ___________（选填“增强”、“不变”或“减弱”），B触头将与C触头接触，电动机停止工作。
（3）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为 ___________J；充满电后最多可以供扫地机器人工作 ___________小时。
（4）为了提高机器人识别灰尘的灵敏度，我们可以将电阻箱R0阻值 ___________（选填“调大”或“调小”）。
【答案】（1）磁 （2） 增大 增强 （3）2.16×105 1.8 （4）调大
【解析】（1）电流流过导体时，导体周围产生磁场，这种现象是电流的磁效应，而电磁铁是根据电流的磁效应做成的。
（2）当照射到光敏电阻上的光照强度增强时，由题知光敏电阻R的阻值随光照强度增大而减小，根据欧姆定律（控制电路电源电压不变），控制电路总电阻减小，所以通过电磁铁的电流将增大；
因为电磁铁的磁性强弱与电流大小有关，电流增大，所以电磁铁磁性增强，B触头将与C触头接触，电动机停止工作。
（3）根据电能公式，已知电池额定电压，电池总容量5Ah，则充满电后电池储存的电能
当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，由可得，充满电后可供扫地机器人工作的时间
（4）由题意可知，控制电路的电压不变，机器人开始工作时控制电路的电流一定，由可知，机器人开始工作时控制电路的总电阻不变，若想提高机器人识别灰尘的灵敏度，家里的地面灰尘就更少，则空气的透光程度增强，照射到光敏电阻上的光照强度增强，R的阻值减小，要使机器人开始工作时控制电路的总电阻不变，应调大定值电阻的阻值。实验次数
支路电流Ia/A
支路电流Ib/A
干路电流Ic/A
1
0.20
0.30
0.50
2
0.25
0.25
0.50
3
0.32
0.24
0.56
电压U/V
0.50
1.00
1.50
2.00
2.50
3.00
电流I/A
0.20
0.30
0.38
0.50
0.60
液体名称
液体质量m/g
液体初温/℃
液体末温/℃
加热时间t/min
甲
10
68
98
6
乙
10
68
98
9
额定电压
12V
额定功率
30W
电池总容量
5Ah
工作噪音
＜50dB
