2025-2026学年河南省新乡市牧野区九年级上学期期末物理试卷（学生版）

这是一份2025-2026学年河南省新乡市牧野区九年级上学期期末物理试卷（学生版），共8页。试卷主要包含了填空题，选择题，作图题，实验探究题，计算题等内容，欢迎下载使用。

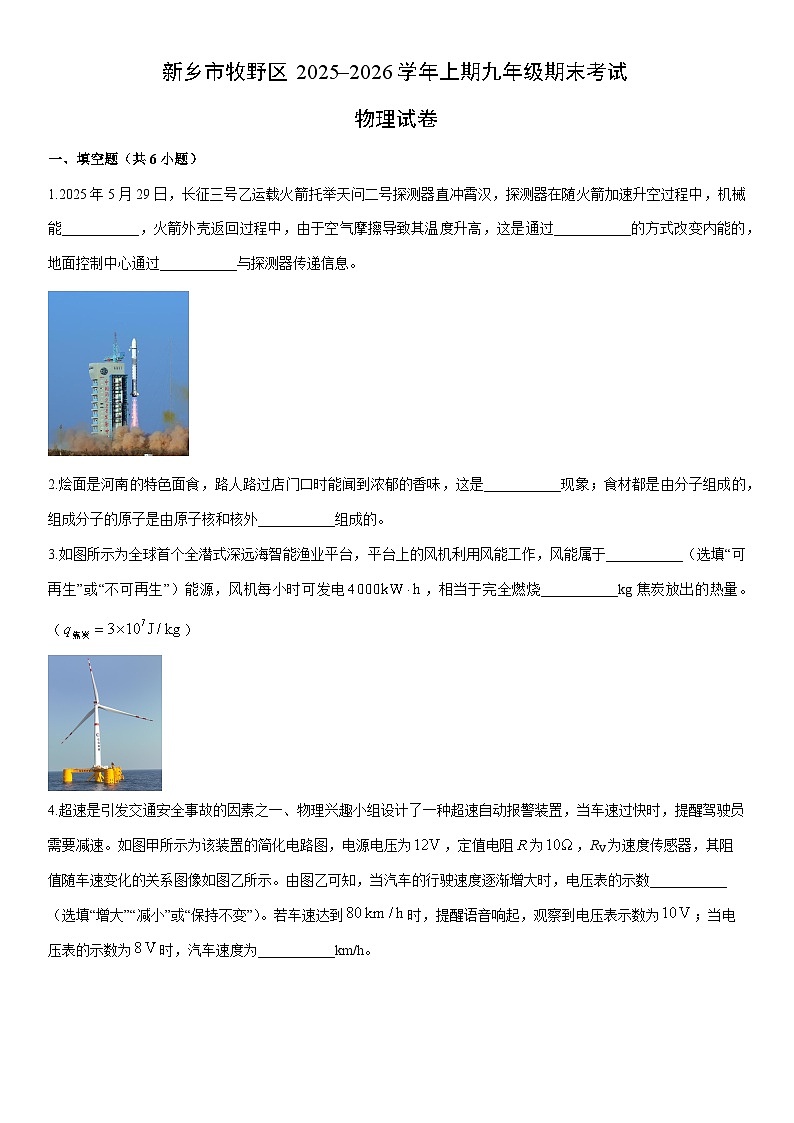

一、填空题（共6小题）
1.2025年5月29日，长征三号乙运载火箭托举天问二号探测器直冲霄汉，探测器在随火箭加速升空过程中，机械能___________，火箭外壳返回过程中，由于空气摩擦导致其温度升高，这是通过___________的方式改变内能的，地面控制中心通过___________与探测器传递信息。
2.烩面是河南的特色面食，路人路过店门口时能闻到浓郁的香味，这是___________现象；食材都是由分子组成的，组成分子的原子是由原子核和核外___________组成的。
3.如图所示为全球首个全潜式深远海智能渔业平台，平台上的风机利用风能工作，风能属于___________（选填“可再生”或“不可再生”）能源，风机每小时可发电，相当于完全燃烧___________kg焦炭放出的热量。（）

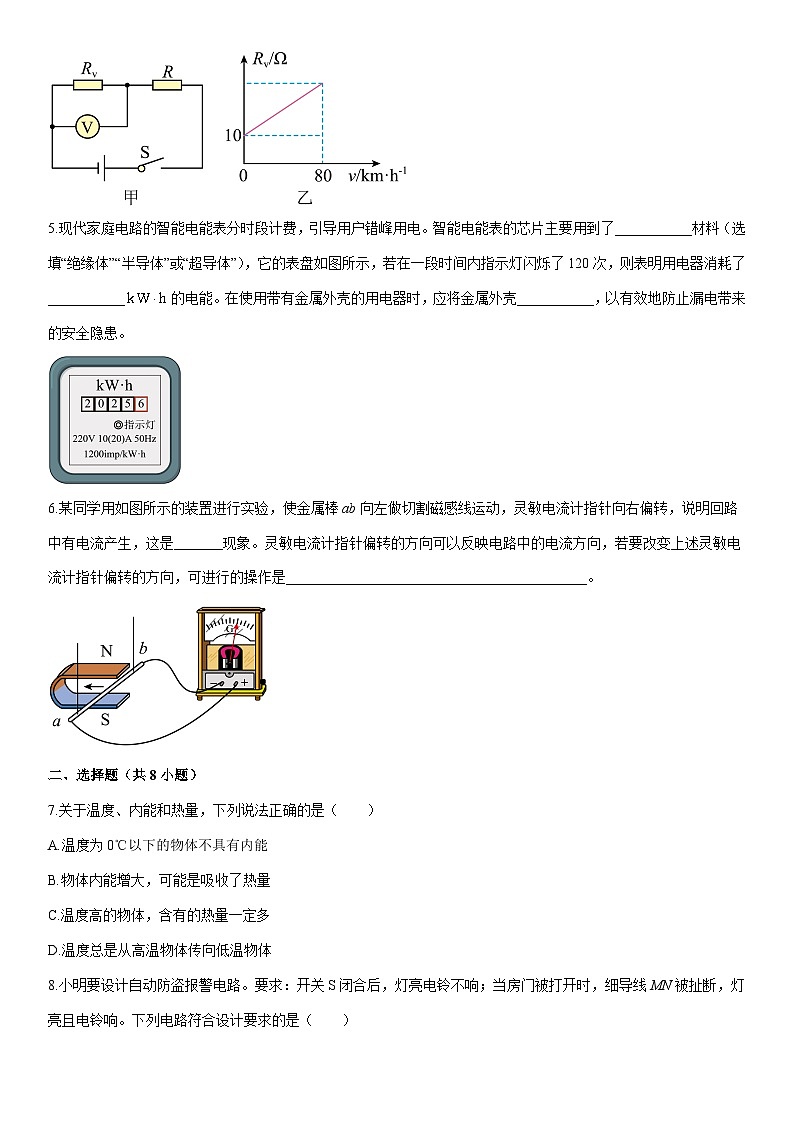

4.超速是引发交通安全事故的因素之一、物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速。如图甲所示为该装置的简化电路图，电源电压为，定值电阻为，RV为速度传感器，其阻值随车速变化的关系图像如图乙所示。由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数___________（选填“增大”“减小”或“保持不变”）。若车速达到时，提醒语音响起，观察到电压表示数为；当电压表的示数为时，汽车速度为___________km/h。
5.现代家庭电路的智能电能表分时段计费，引导用户错峰用电。智能电能表的芯片主要用到了___________材料（选填“绝缘体”“半导体”或“超导体”），它的表盘如图所示，若在一段时间内指示灯闪烁了120次，则表明用电器消耗了___________的电能。在使用带有金属外壳的用电器时，应将金属外壳___________，以有效地防止漏电带来的安全隐患。
6.某同学用如图所示的装置进行实验，使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，说明回路中有电流产生，这是_______现象。灵敏电流计指针偏转的方向可以反映电路中的电流方向，若要改变上述灵敏电流计指针偏转的方向，可进行的操作是___________________________________________。
二、选择题（共8小题）
7.关于温度、内能和热量，下列说法正确的是（ ）
A.温度为0℃以下的物体不具有内能
B.物体内能增大，可能是吸收了热量
C.温度高的物体，含有的热量一定多
D.温度总是从高温物体传向低温物体

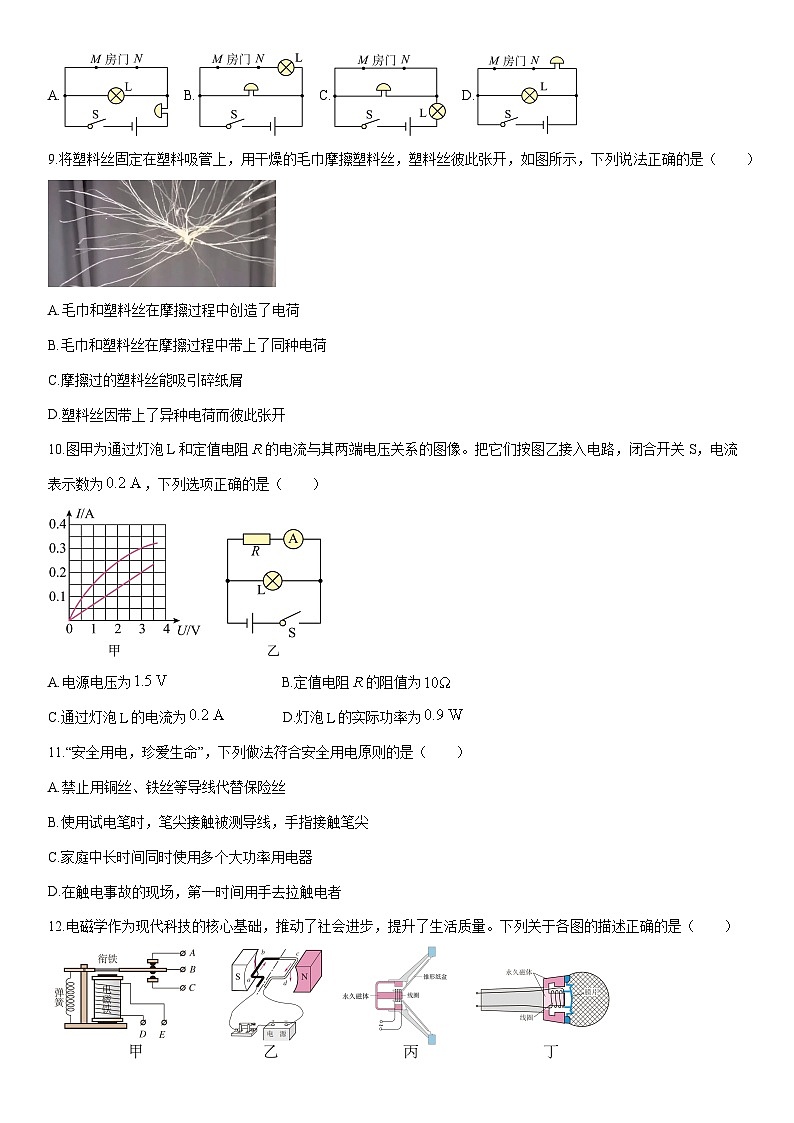

8.小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（ ）
A. B. C. D.
9.将塑料丝固定在塑料吸管上，用干燥的毛巾摩擦塑料丝，塑料丝彼此张开，如图所示，下列说法正确的是（ ）
A.毛巾和塑料丝在摩擦过程中创造了电荷
B.毛巾和塑料丝在摩擦过程中带上了同种电荷
C.摩擦过的塑料丝能吸引碎纸屑
D.塑料丝因带上了异种电荷而彼此张开
10.图甲为通过灯泡L和定值电阻的电流与其两端电压关系的图像。把它们按图乙接入电路，闭合开关S，电流表示数为，下列选项正确的是（ ）
A.电源电压为 B.定值电阻的阻值为
C.通过灯泡的电流为 D.灯泡的实际功率为
11.“安全用电，珍爱生命”，下列做法符合安全用电原则的是（ ）
A.禁止用铜丝、铁丝等导线代替保险丝
B.使用试电笔时，笔尖接触被测导线，手指接触笔尖
C.家庭中长时间同时使用多个大功率用电器
D.在触电事故的现场，第一时间用手去拉触电者
12.电磁学作为现代科技的核心基础，推动了社会进步，提升了生活质量。下列关于各图的描述正确的是（ ）
A.图甲中电磁继电器利用了电磁感应的原理
B.图乙是发电机的工作原理图
C.图丙中扬声器利用了通电导线在磁场中受到力的作用
D.图丁中动圈式话筒利用了电流的磁效应
13.如图是拉力传感器的电路示意图，电源电压恒为6V，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻，滑动变阻器标有“20Ω 0.5A”字样。为保证电路安全，下列说法正确的是（ ）
A.当电压表示数为3V时，滑片P位于的最左端
B.电流表示数允许的变化范围为0.2~0.3A
C.变阻器接入电路的阻值允许变化范围为10Ω~20Ω
D.当滑片P位于最右端时，电路的总功率为1.8W
14.物理学在能源、信息、材料等领域的发展中有重要作用，下列说法正确的是（ ）
A.核电站利用核裂变发电
B.核能属于可再生能源
C.根据能量守恒定律永动机是存在的
D.在光导纤维制成的光缆中，用激光短时间内可以传递大量信息
四、作图题（共2小题）
15.如图所示，请用笔画线代替导线将电路连接完整，并在括号中用符号标出螺线管的磁极（要求：闭合开关，向左移动滑片P，螺线管磁性变强）。
16.如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
五、实验探究题（共3小题）
17.在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入___________、初温都相同的水和煤油（选填“质量”或“体积”）。
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油___________相同，然后比较___________的方法来完成探究实验的。
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图像，如图2所示，则___________的吸热能力更强，在物理学中，我们用___________这一物理量来描述物质的这种特性。
18.“探究通电螺线管外部磁场的特点”的实验装置如图甲所示。
（1）在用铁屑探究螺线管外部磁场分布时，需要经历下列步骤：①轻敲有机玻璃板，观察铁屑分布；②将铁屑均匀撒在有机玻璃板上；③闭合开关。三个步骤合理的顺序是___________（填序号）。
（2）经过对铁屑分布的观察，发现通电螺线管外部磁场与___________磁体周围磁场分布相似。
（3）把小磁针放在螺线管四周不同的位置，通电后，小磁针分布如图乙所示，发现通电前后、两个小磁针未发生明显偏转，此时的螺线管可能是向___________（选填“南北”或“东西”）方向放置的。
（4）对调电源两极，小磁针的指向也随之对调，说明通电螺线管的磁场方向与螺线管中___________方向有关。
（5）若用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：___________。
19.小明在“探究电流与电压的关系”实验时，选用了如下实验器材：电源（电压恒为3V），电流表（量程0~0.6A），电压表（量程0~3V），滑动变阻器，开关，定值电阻，小灯泡（额定电压2.5V），导线若干，实验电路如图甲所示。
（1）实验前将滑片P调至最___________（选填“左”“右”）端。闭合开关，发现电压表、电流表均无示数。小明将另一个电压表接在a、b两点时，电压表示数为3V；接在a、c两点时，电压表无示数；接在b、c两点时，电压表示数为3V。由此可判断出电路中___________断路；
（2）排除故障后，闭合开关，调节滑动变阻器，记录实验数据如下表。当电压表示数为1.20V时，电流表示数如图丙所示，其读数为___________A。请利用表中数据在图丁中作出电流与电压关系图像___________；
（3）通过作图发现第___________组数据明显错误应舍去。根据作出的图线可得出的实验结论是：___________；
（4）完成实验后，利用上述器材和定值电阻（阻值为），小明又想出一种测量小灯泡额定功率的方法，设计了如图戊所示的电路，所用电压表的量程为“0~15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关拨至“1”，调节滑动变阻器的滑片直至电压表的示数为__________V；
②保持滑动变阻器的滑片不动，再将开关拨至“2”，读出电压表的示数为；
③小灯泡的额定功率__________（用、、表示）。若步骤②中，在将开关拨至“2”时，不小心将滑片P向右移动了少许，其他操作正确，则测出的小灯泡的额定功率比真实值__________（选填“偏大”或“偏小”）。
六、计算题（共2小题）
20.学习完《安全用电科普行》后，为了解家中用电情况并提出安全用电、节约用电的建议，小理同学对家庭电路用电情况进行了简单调查。小理同学家有一只电热水壶，部分参数如下表。一次烧水过程中，将1.5L的水由20℃加热至沸腾。已知家庭电路电压为220V，当地大气压强为一个标准大气压，水的比热容，水的密度。请回答下列问题：
（1）求烧水过程中水吸收的热量；
（2）已知该热水壶的电加热效率为70%，求本次烧水过程所用的时间；
（3）小理妈妈觉得这只电热水壶每次将水烧开的时间较长，打算购买另一只最大容量相同、额定功率为1500W的电热水壶。室内插座的额定电流是10A，用该插座给电热水壶供电，从安全用电的角度考虑，通过计算说明，她能否购买此电热水壶。
21.科技创新大赛活动中，我校实践小组利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温功能的恒温孵化器，如图甲所示。在控制电路中，电源电压，定值电阻，热敏电阻阻值随温度变化的图像如图乙所示；在孵化器内的工作电路中，电源电压，、为电热丝，，。当孵化器内温度达到45℃时，衔铁会跳起。求：
（1）衔铁刚跳起时，通过电磁铁线圈的电流；
（2）工作电路在加热状态下的电功率；
（3）衔铁跳起后经过10min工作电路中产生的热量；
（4）使用一段时间后，控制电路的电源电压降低，若仍要保持恒温箱内设定温度为45℃时，衔铁跳起，可将的阻值___________（选填“增大”“减小”或“不变”）。数据序号
1
2
3
4
5
6
电压
0.50
0.80
1.20
1.50
2.00
2.50
电流
0.10
0.16
0.31
0.48
0.49
额定电压
220V
最大容量
1.5L
额定频率
50Hz
额定功率
1000W
