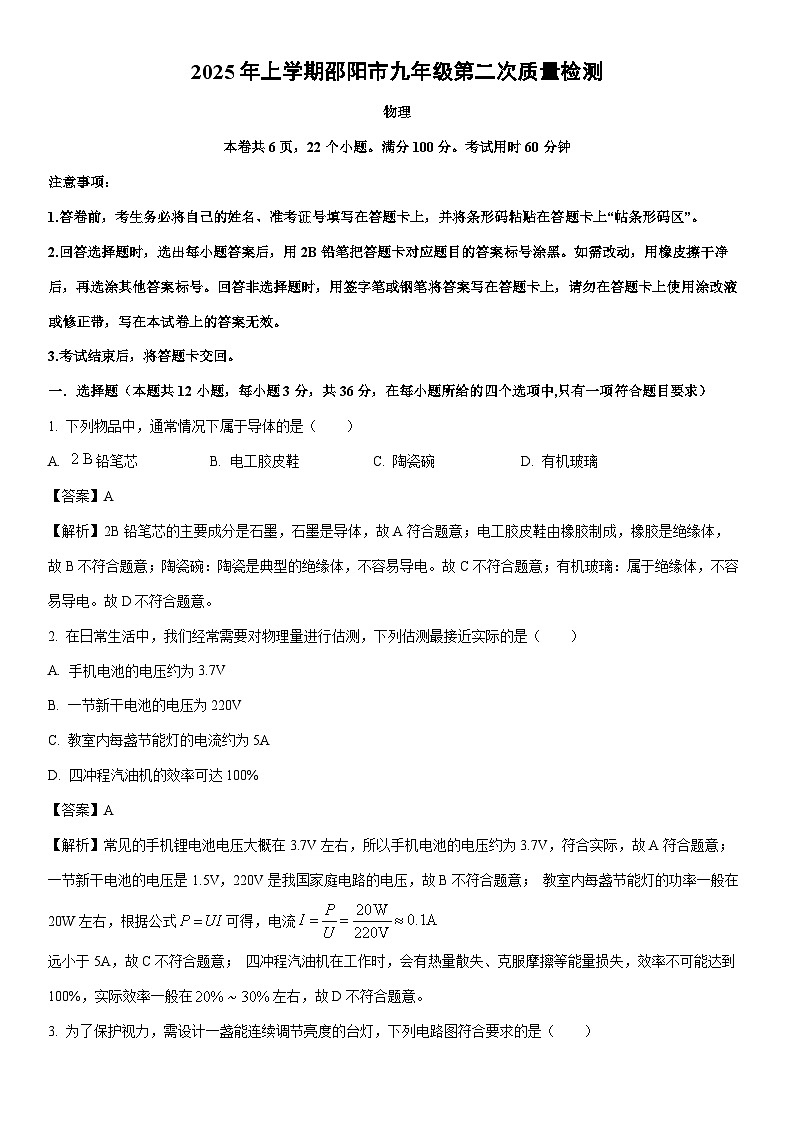

本卷共6页，22个小题。满分100分。考试用时60分钟
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上，并将条形码粘贴在答题卡上“帖条形码区”。
2.回答选择题时，选出每小题答案后，用2B铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，用签字笔或钢笔将答案写在答题卡上，请勿在答题卡上使用涂改液或修正带，写在本试卷上的答案无效。
3.考试结束后，将答题卡交回。
一．选择题（本题共12小题，每小题3分，共36分，在每小题所给的四个选项中,只有一项符合题目要求）
1. 下列物品中，通常情况下属于导体的是（ ）
A. 铅笔芯B. 电工胶皮鞋C. 陶瓷碗D. 有机玻璃
【答案】A
【解析】2B铅笔芯的主要成分是石墨，石墨是导体，故A符合题意；电工胶皮鞋由橡胶制成，橡胶是绝缘体，故B不符合题意；陶瓷碗：陶瓷是典型的绝缘体，不容易导电。故C不符合题意；有机玻璃：属于绝缘体，不容易导电。故D不符合题意。
2. 在日常生活中，我们经常需要对物理量进行估测，下列估测最接近实际的是（ ）
A. 手机电池的电压约为3.7V
B. 一节新干电池的电压为220V
C. 教室内每盏节能灯的电流约为5A
D. 四冲程汽油机的效率可达100%
【答案】A
【解析】常见的手机锂电池电压大概在3.7V左右，所以手机电池的电压约为3.7V，符合实际，故A符合题意； 一节新干电池的电压是1.5V，220V是我国家庭电路的电压，故B不符合题意； 教室内每盏节能灯的功率一般在20W左右，根据公式可得，电流
远小于5A，故C不符合题意； 四冲程汽油机在工作时，会有热量散失、克服摩擦等能量损失，效率不可能达到100%，实际效率一般在左右，故D不符合题意。

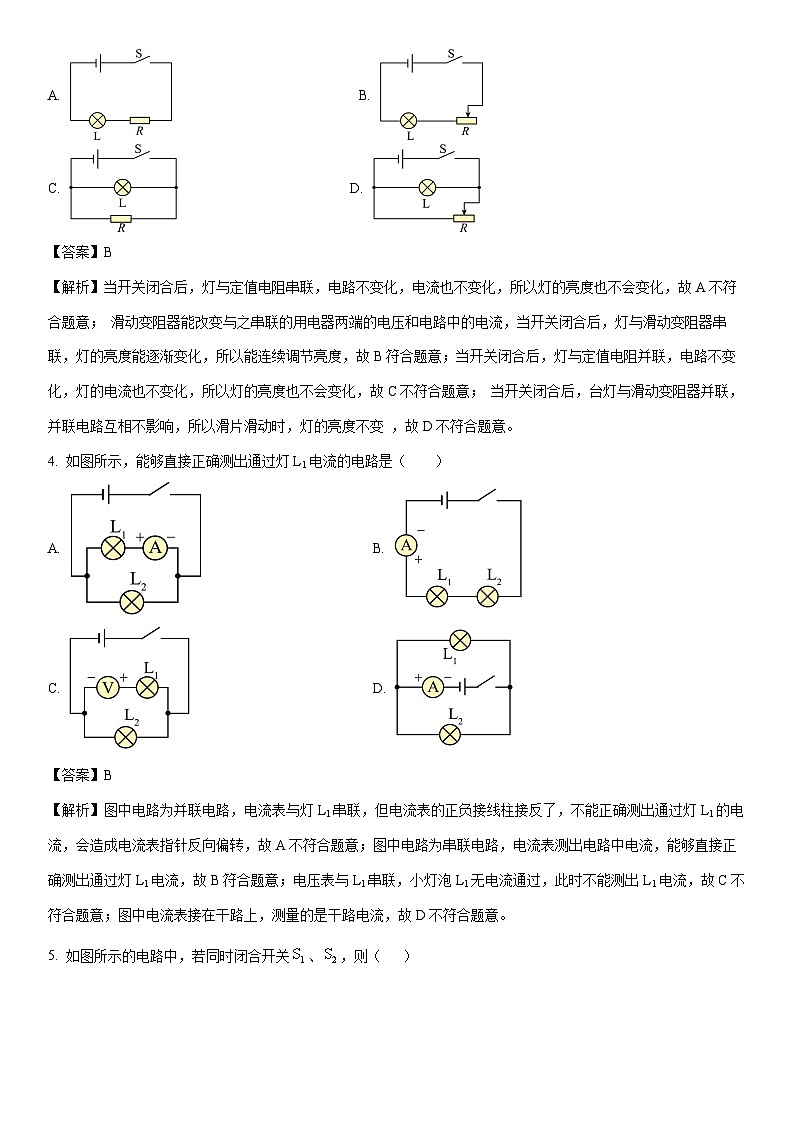

3. 为了保护视力，需设计一盏能连续调节亮度的台灯，下列电路图符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】当开关闭合后，灯与定值电阻串联，电路不变化，电流也不变化，所以灯的亮度也不会变化，故A不符合题意； 滑动变阻器能改变与之串联的用电器两端的电压和电路中的电流，当开关闭合后，灯与滑动变阻器串联，灯的亮度能逐渐变化，所以能连续调节亮度，故B符合题意；当开关闭合后，灯与定值电阻并联，电路不变化，灯的电流也不变化，所以灯的亮度也不会变化，故C不符合题意； 当开关闭合后，台灯与滑动变阻器并联，并联电路互相不影响，所以滑片滑动时，灯的亮度不变 ，故D不符合题意。
4. 如图所示，能够直接正确测出通过灯L1电流的电路是（ ）
A. B.
C. D.
【答案】B
【解析】图中电路为并联电路，电流表与灯L1串联，但电流表的正负接线柱接反了，不能正确测出通过灯L1的电流，会造成电流表指针反向偏转，故A不符合题意；图中电路为串联电路，电流表测出电路中电流，能够直接正确测出通过灯L1电流，故B符合题意；电压表与L1串联，小灯泡L1无电流通过，此时不能测出L1电流，故C不符合题意；图中电流表接在干路上，测量的是干路电流，故D不符合题意。

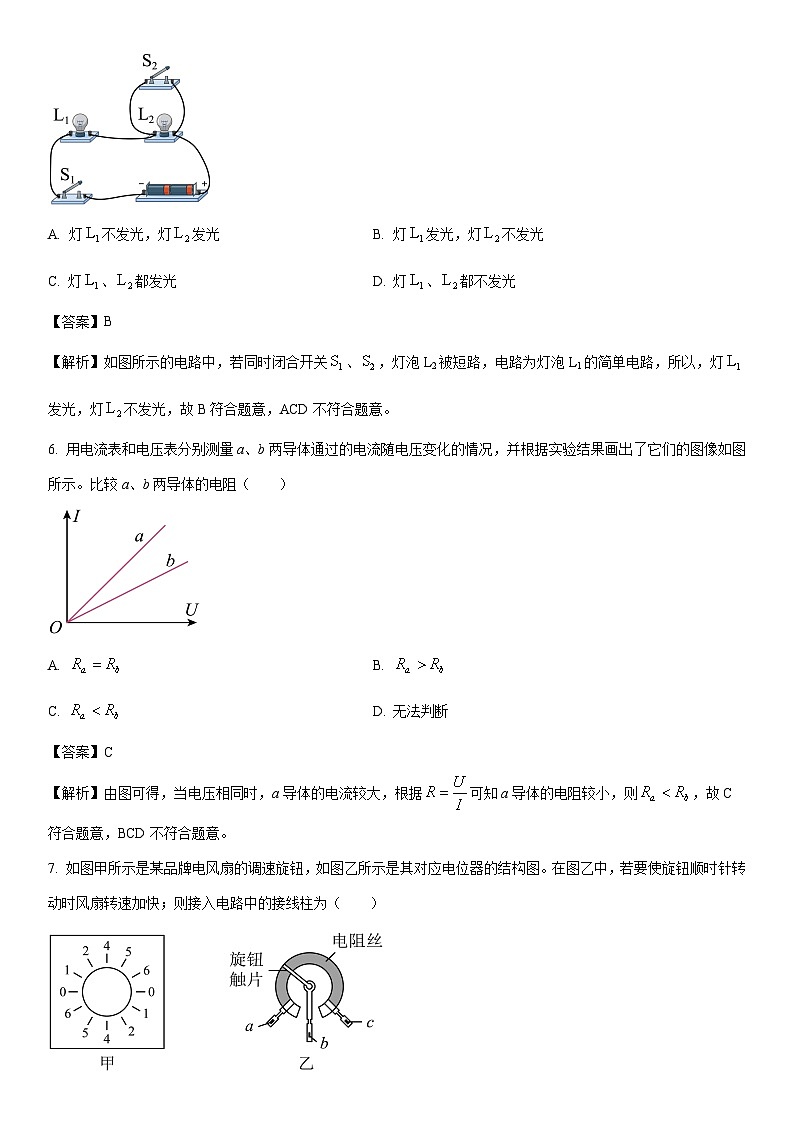

5. 如图所示的电路中，若同时闭合开关、，则（ ）
A. 灯不发光，灯发光B. 灯发光，灯不发光
C. 灯、都发光D. 灯、都不发光
【答案】B
【解析】如图所示的电路中，若同时闭合开关、，灯泡L2被短路，电路为灯泡L1的简单电路，所以，灯发光，灯不发光，故B符合题意，ACD不符合题意。
6. 用电流表和电压表分别测量a、b两导体通过的电流随电压变化的情况，并根据实验结果画出了它们的图像如图所示。比较a、b两导体的电阻（ ）
A. B.
C. D. 无法判断
【答案】C
【解析】由图可得，当电压相同时，a导体的电流较大，根据可知a导体的电阻较小，则，故C符合题意，BCD不符合题意。
7. 如图甲所示是某品牌电风扇的调速旋钮，如图乙所示是其对应电位器的结构图。在图乙中，若要使旋钮顺时针转动时风扇转速加快；则接入电路中的接线柱为（ ）

A. a与bB. b与cC. a与cD. 以上都可以
【答案】B
【解析】若要使旋钮顺时针转动时风扇转速加快，即电路中电流变大，电位器接入电路中的电阻变小，则接入电路中的接线柱为b与c，故ACD不符合题意，B符合题意。
8. 在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻两端电压分别是（ ）
A. 6V 1.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 6V 7.5V
【答案】A
【解析】由电路图可知，电阻R1、R2串联，电压表V2测电源的电压，电压表V1测R2两端的电压；串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，电压表V2的量程为0~15V，分度值为0.5V，则电源的电压为7.5V；电压表V1的量程为0~3V，对应的分度值为0.1V，则R2两端的电压为1.5V，则R1两端的电压
故A符合题意，BCD不符合题意。
9. 如图所示的电路中，甲灯泡比乙灯泡亮，不考虑温度对灯丝电阻的影响，则下列描述错误的是（ ）
A. P甲实>P乙实B. U甲实>U乙实
C. I甲实>I乙实D. R甲>R乙
【答案】C
【解析】甲灯泡比乙灯泡亮，所以甲灯泡的实际功率大于乙灯泡的实际功率，即P甲实>P乙实，故A正确，不符合题意；两灯是串联关系，串联电路中电流处处相等，所以I甲实=I乙实，故C错误，符合题意；P甲实>P乙实，且I甲实=I乙实，由P=I2R可得，R甲>R乙，故D正确，不符合题意；串联电路中电流处处相等，则
故U甲实>U乙实，故B正确，不符合题意。
10. 如图所示，导体、是由同种材料制成的，和等长，但比的横截面积大，闭合开关，下列说法正确的是（ ）
A. 经过导体的电流
B. 导体两端的电压
C. 导体的电阻
D. 电流经过导体做功的功率
【答案】D
【解析】由图可知，A和B串联，所以,故A错误；由题可知，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，因此,又所以,根据可知,根据，可知,故BC错误，D正确。
11. 如图所示，是定值电阻，R是滑动变阻器，电源电压不变，滑片会随人的身高上下平移，人身高越高时，两电表示数变化情况正确的是（ ）
A. 电流表示数变小 电压表示数变大B. 电流表示数变大 电压表示数变小
C. 电流表示数变大 电压表示数变大D. 电流表示数变小 电压表示数变小
【答案】A
【解析】分析电路可知，定值电阻R0与滑动变阻器R，串联，电压表测滑动变阻器R两端的电压。人身高越高时，滑片上移，滑动变阻器阻值变大，根据串联分压，滑动变阻器两端的电压变大，故电压表示数变大，电路中的总电阻变大，电源电压不变，电路中的电流变小，故电流表示数变小。故BCD不符合题意，A符合题意。
12. 如图甲所示是电路图中的一部分，已知通过灯泡的电流为，通过灯泡的电流为，电流表的示数如图乙所示。下列说法正确的是（ ）
A. 电流表的示数为
B. 灯泡和灯泡是并联的
C. 灯泡在干路上
D. 如果将灯泡拧下来，电流表示数不变
【答案】B
【解析】由图乙，电流表量程为0~3A，分度值为0.1A，读数为1A，又由题可知，通过灯泡的电流为，通过灯泡的电流为，三个电流不相同，说明一定不是串联，又因为并联电路中，干路电流等于各支路电流之和，即干路电流最大，可以发现
因此说明两个灯泡并联，电流表测干路电流，当有一个支路电流变化时，干路电流也跟着变化，即电流表示数改变，故ACD错误，B正确。
二．填空题（本题共4小题，每空2分，共20分）
13. 某一段导体两端的电压为8V，通过它的电流为0.8A，这段导体的电阻为________Ω；当其两端电压为0V时，它的电阻是 ___________Ω。
【答案】10 10
【解析】导体的电阻
电阻是导体本身的一种性质，与它两端电压无关，故当它两端电压为0V时，它的电阻仍为10Ω。
14. 如图所示，电源电压不变，开关S由断开到闭合时，电流表的示数将_______ ，电压表的示数将_______ 。（以上两问选填“增大”、“减小”、“不变”）
【答案】增大 不变
【解析】由图知，S断开时，只有L连入电路中，电流表测L支路的电流；S闭合时，R与L并联，电流表测干路电流，干路电流等于R与L的电流之和；因为并联电路各支路互不影响，所以S闭合后通过L的电流不变，由于L支路的电流小于干路电流，所以电流表示数将增大。
电压表测电源电压，且电源电压不变，所以开关S由断开到闭合时，电压表的示数将不变。
15. 如图所示，是一种自动测定油箱内油量的装置，是定值电阻，是滑动变阻器，该油量表是由_____表改装而成，你的判断依据是它在电路中的连接方式为_____，油面上升时两端电压_____。（选填“变大”或“减小”或“不变”）若换用电压表改装成油量表，要求油面升高时油量表示数变小，电压表应并联在图中_____（选填“”、“”）两端。
【答案】电流 串联 变大 R
【解析】如图，定值电阻与滑动变阻器、油量表串联在电路中，电流表应串联在电路中，因此该油量表是由电流表改装而成，判断依据是它在电路中的连接方式为串联。
油面上升时，浮标上升，滑片在R上向下滑，R接入电路的电阻减小，电路中的电流I增大，由可知，两端电压变大；由可知，滑动变阻器两端的电压减小，若换用电压表改装成油量表，要求油面升高时油量表示数变小，电压表应并联在图中两端。
16. 如图，电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A，则电源电压是___________V；当开关S3断开，S1、S2都闭合时，电路消耗的总功率___________W。
【答案】9 4.05
【解析】当开关S3闭合，S1、S2都断开时，R1与R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，电源的电压
U=IR串=I(R1+R2)=0.1A×(30Ω+60Ω)=9V
当开关S3断开，S1，S2都闭合时，R1与R2并联，两个电阻两端的电压都等于电源电压，电路消耗的总功率
三．作图题（共2小题，每小题2分，共4分）
17. 如图是小华同学按照物理课本探究“电流与电压关系”的实物图。请完成实物图的连接（电源电压为3V，要求滑片P向左滑时接入电阻变大）。
【答案】
18. 如图所示，根据实物电路，在虚线框内画出对应的电路图。
【答案】
四．实验探究题（本题共2小题，每空2分，共24分）
19. 如图所示，图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源（输出电压为6V），定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）和导线若干。
（1）连接电路，闭合开关，电流表指针偏到零刻度线左边，原因是________________ ；
（2）实验过程中用5Ω的电阻做完实验后，断开开关，把5Ω的电阻换成10Ω的，保持滑片的位置不变，闭合开关，此时电压表示数_______ （选择“增大”或“减小”），接下来应将滑片向_____ （选择“左”或“右”）移动；
（3）小红正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙、实验中定值电阻两端的电压保持_____ V，滑动变阻器的最大阻值应不小于_______ Ω；由图像可以得出结论：当导体两端的电压相同时，通过导体的电流与导体的电阻成_______ （选择“正比”或“反比”）。
【答案】（1）电流表的正负接线柱接反 （2）增大 右 （3）2 50 反比
【解析】（1）通过电流表的电流应“正进负出”，连接电路，闭合开关，电流表指针偏到零刻度线左边，原因是电流表的正负接线柱接反。
（2）实验过程中用5Ω的电阻做完实验后，若保持滑片的位置不变，用10Ω的电阻替换，根据串联分压原理，分得的电压变大，则此时电压表示数增大。为控制定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，根据串联分压原理知，应让滑动变阻器接入电路的阻值变大，滑片应向右端移动。
（3）根据绘制的电流随电阻变化的图像，定值电阻两端的电压为
所以实验中定值电阻两端的电压保持2V不变。
根据串联电路电压规律，滑动变阻器分得的电压为
可知变阻器分得的电压为电压表示数的2倍，根据串联分压原理，当接入25Ω电阻时，滑动变阻器接入电路中的电阻为
故为了完成整个实验，则滑动变阻器的阻值至少为50Ω。
结合图像分析可知为一定值，则可得出结论为：当导体两端的电压相同时，通过导体的电流与导体的电阻成反比。
20. 某同学用电流表和电压表测量电阻Rx的阻值，电路如图甲所示。
（1）连接电路时，开关应处于______（选填“断开”或“闭合”）状态；应将滑动变阻器的滑片P移动到最______端；（选填“左”或“右”）
（2）闭合开关时，发现无论怎么调节滑动变阻器，电流表都无示数，电压表有示数，且接近于电源电压，其原因可能是______；
A. 电流表断路
B. 待测电阻断路
C. 滑动变阻器短路
D. 电压表断路
（3）实验中调节滑动变阻器的滑片P到某一位置，观察到电压表和电流表的示数分别如图乙所示，电压表的示数是_______V，电流表的示数是___________A，测得电阻的阻值______Ω。
【答案】（1）断开 左 （2）B （3）2 0.4 5
【解析】（1）为了保护电路，连接电路时开关需要断开，且滑动变阻器应移至阻值最大处，即最左端。
（2）闭合开关时，发现无论怎么调节滑动变阻器，电流表都无示数，说明电路断路。电压表有示数，且接近于电源电压，说明电压表和电源连通，故待测电阻断路，故选B。
（3）由图乙可知，电压表量程是0~3V，分度值是0.1V，电压表读数是2V。
由图可知，电流表量程是0~0.6A，分度值是0.02A，电流表示数是0.4A。
测得电阻的阻值是
五．计算题（本题共2小题，第21题 8分，第21题8分，共16分）
21. 小磊自制了一盏调光灯，他选用了标有“2.5V 0.5W“字样的小灯泡（电阻不变），电源电压恒为4.5V，组成如图电路，闭合开关后，调节滑动变阻器使小灯泡正常发光。求：
（1）小灯泡正常发光时的电流。
（2）小灯泡正常发光1min，整个电路消耗的电能。
【答案】（1）0.2A （2）54J
【解析】（1）根据电功率公式可得，小灯泡正常发光时的电流为
（2）由电路图可知，小灯泡与滑动变阻器串联。在串联电路中，电流处处相等，所以电路中的电流为，电源电压，时间
整个电路消耗的电能
22. 如图所示的电路，，电源电压为6V，当闭合开关，断开开关、时，电流表A示数为0.2A，求：
（1）的阻值；
（2）断开开关，闭合开关、时，电流表A的示数。
【答案】（1）20Ω （2）0.9A
【解析】（1）当闭合开关，断开开关、时，、串联，电流表测电路电流。总电阻为
则的阻值为
（2）断开开关，闭合开关、时，、并联，电流表测干路电流。此时电流为
电流为
根据并联电流规律，电流表A的示数为
