广东省阳江市阳春市2026年中考一模物理试题附答案

这是一份广东省阳江市阳春市2026年中考一模物理试题附答案，共28页。试卷主要包含了作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．小华校园生活中的物理量最合适的是（ ）
A．夏天教室内的温度约为48℃
B．运动会上100米赛跑冠军用时约为7s
C．书桌的高度约为80cm
D．同学们课间聊天声音可达180dB
2．东莞市倡导建设无烟学校，校园内许多场所张贴了如图所示的标志，这主要是考虑到校园内只要有一个人吸烟，周围其他人都在被动吸烟，这是因为（ ）
A．分子在不停地运动B．分子之间有作用力
C．分子之间有间隙D．物质是由分子组成的
3．实心球是深圳中考体育考试项目之一。某同学实心球投掷后，球在空中运动的轨迹如图所示，球落地后滚动了一段距离后停下。忽略空气阻力，下列说法错误的是（ ）
A．体积小、质量大的实心球，是用密度较大的材料制成
B．实心球在空中运动轨迹说明力可以改变物体的运动状态
C．实心球运动到最高点时，若突然失去重力的作用，球将保持静止
D．实心球落地后滚动一段距离后最终停下，说明地面是粗糙的
4．比亚迪新能源油电混合动力汽车，搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力，这二者结合使用实现节能环保的效果。下列说法正确的是（ ）
A．电动机的工作原理是利用电磁感应现象
B．高效的电动机的工作效率可以达到100％
C．该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的压缩冲程
D．给汽车动力电池充电时，动力电池相当于用电器

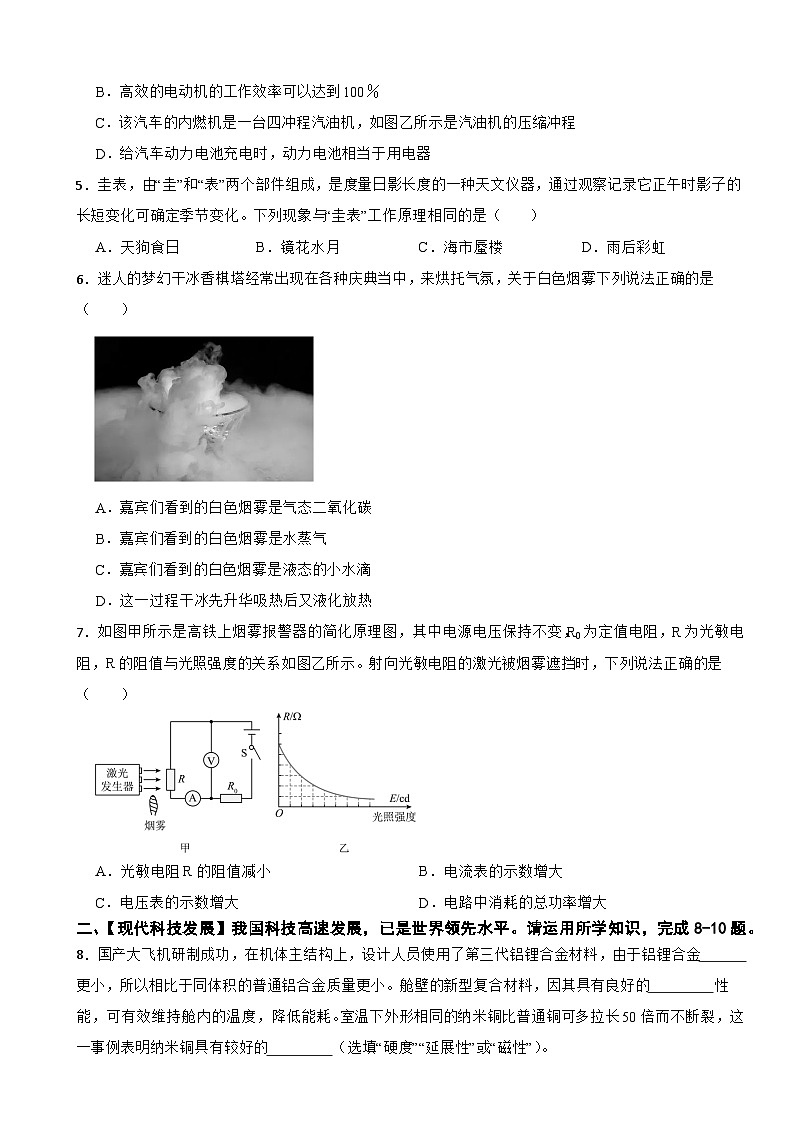

5．圭表，由“圭”和“表”两个部件组成，是度量日影长度的一种天文仪器，通过观察记录它正午时影子的长短变化可确定季节变化。下列现象与“圭表”工作原理相同的是（ ）
A．天狗食日B．镜花水月C．海市蜃楼D．雨后彩虹
6．迷人的梦幻干冰香棋塔经常出现在各种庆典当中，来烘托气氛，关于白色烟雾下列说法正确的是（ ）
A．嘉宾们看到的白色烟雾是气态二氧化碳
B．嘉宾们看到的白色烟雾是水蒸气
C．嘉宾们看到的白色烟雾是液态的小水滴
D．这一过程干冰先升华吸热后又液化放热
7．如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（ ）
A．光敏电阻R的阻值减小B．电流表的示数增大
C．电压表的示数增大D．电路中消耗的总功率增大
二、【现代科技发展】我国科技高速发展，已是世界领先水平。请运用所学知识，完成8-10题。
8．国产大飞机研制成功，在机体主结构上，设计人员使用了第三代铝锂合金材料，由于铝锂合金 更小，所以相比于同体积的普通铝合金质量更小。舱壁的新型复合材料，因其具有良好的 性能，可有效维持舱内的温度，降低能耗。室温下外形相同的纳米铜比普通铜可多拉长50倍而不断裂，这一事例表明纳米铜具有较好的 （选填“硬度”“延展性”或“磁性”）。

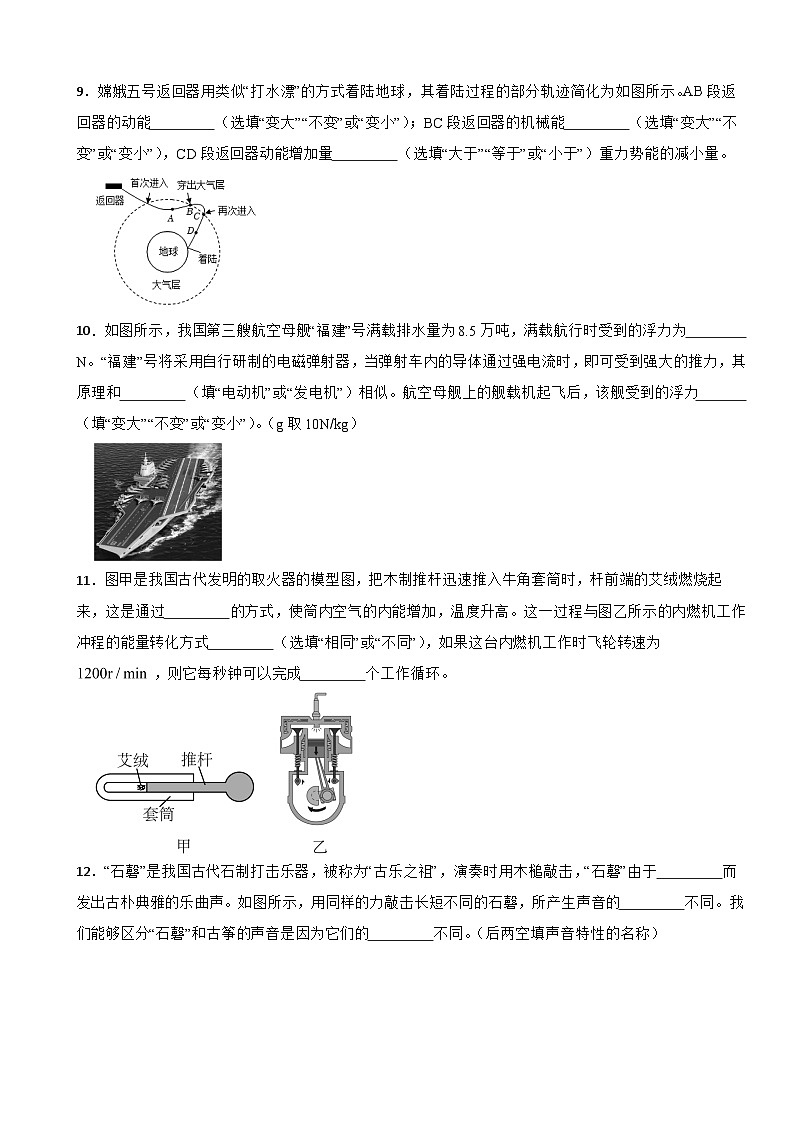

9．嫦娥五号返回器用类似“打水漂”的方式着陆地球，其着陆过程的部分轨迹简化为如图所示。AB段返回器的动能 （选填“变大”“不变”或“变小”）；BC段返回器的机械能 （选填“变大”“不变”或“变小”），CD段返回器动能增加量 （选填“大于”“等于”或“小于”）重力势能的减小量。
10．如图所示，我国第三艘航空母舰“福建”号满载排水量为8.5万吨，满载航行时受到的浮力为 N。“福建”号将采用自行研制的电磁弹射器，当弹射车内的导体通过强电流时，即可受到强大的推力，其原理和 （填“电动机”或“发电机”）相似。航空母舰上的舰载机起飞后，该舰受到的浮力 （填“变大”“不变”或“变小”）。（g取10N/kg）
11．图甲是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒燃烧起来，这是通过 的方式，使筒内空气的内能增加，温度升高。这一过程与图乙所示的内燃机工作冲程的能量转化方式 （选填“相同”或“不同”），如果这台内燃机工作时飞轮转速为，则它每秒钟可以完成 个工作循环。
12．“石磬”是我国古代石制打击乐器，被称为“古乐之祖”，演奏时用木槌敲击，“石磬”由于 而发出古朴典雅的乐曲声。如图所示，用同样的力敲击长短不同的石磬，所产生声音的 不同。我们能够区分“石磬”和古筝的声音是因为它们的 不同。（后两空填声音特性的名称）
13．如图所示，把重力为800N的物体匀速推到斜面顶端，斜面长为2m，高为0.5m，若斜面是光滑的，则推力为 N。若斜面不光滑，实际推力为250N，那么斜面的机械效率是 ，物体与斜面之间的摩擦力是 N。
14．有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示。由图可知，定值电阻R的阻值为 Ω，灯泡L的电阻会随其两端电压的升高而逐渐变 。现将R和L并联接在电压为4V的电源两端，此时干路中的电流是 A。
三、作图题：本题2分＋2分＋3分＝7分。
15．在劳动实践活动中，李雷同学用锄头除草，如图甲所示，向上挥动锄头时锄头可简化为图乙所示的模型（O点为支点），请你在图乙中画出的力臂l2。
16．为了产生增大空间的效果，超市常在货架上安装平面镜。如图所示，M是苹果上的一点，N是人眼的位置，请你作出人眼通过平面镜看到苹果上M点的光路图。
17．图甲所示是某酒店的房卡及插卡槽，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作，房卡抽出卡槽，全房间断电。请根据实际情况在图乙中画出完整的实物连线电路图。
四、实验题：本大题共3小题，第16题7分，第17题6分，第18题6分，共19分。
18．如图所示，木块的长度是 cm；温度计的读数为 ℃；a、b、c三位同学的量筒读数方式，正确的是 （选填“a”“b”或“c”）。
19．小明在探究“某固体熔化时温度的变化规律”实验中，绘制了该固体熔化时温度随时间变化的图象，如图所示，经分析，该固体是 （选填“晶体”或“非晶体”），该固体熔化过程大约持续了 min．
20．小明用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上（图中光屏未画出）成清晰的倒立、 （选填“放大”“缩小”或“等大”）的实像。下列仪器应用该成像规律的是 （填写序号）。①照相机②投影仪③放大镜
21．10909米！“奋斗者”号创造中国载人深潜新纪录，标志着我国在载人深潜领域达到世界领先水平。这激发了小华同学探究液体内部压强的兴趣，实验如图所示：
（1）实验前，小华检查实验装置时发现：按压探头的橡皮膜，U形管两边液面高度变化 （“明显”或“不明显”），说明这套实验装置不漏气；从结构来看 （选填“是”或“不是”）连通器。
（2）调节好装置，进行实验，比较图甲、乙可知，液体内部压强与 有关。
（3）在图乙中保持探头的位置不变，改变探头的方向，U形管两液面的高度差不变，表明在相同条件下，液体内部向各个方向的压强 （选填“相等”或“不相等”）。
（4）如图丙所示，橡皮管和玻璃管侧壁管口相连通，当向玻璃管中吹风时：U形管内液面较高的是 （选填“a”或“b”）侧。
（5）小华自制另一套装置探究液体压强与什么因素有关。如图丁所示，在一个右侧开孔并贴上橡皮膜的塑料瓶中装入部分水，然后将瓶子放入装有盐水的烧杯中，内外液面相平，发现橡皮膜内凹，说明当深度相同时，液体的 越大，液体压强越大。
22．“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源（4.5V）、电流表、电压表、滑动变阻器R标有“30Ω 1A”、定值电阻（5Ω、10Ω、20Ω、30Ω）、开关、导线若干。
（1）“探究电流与电压的关系”实验
①某同学 开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 ；
②纠正错误后开始实验，滑片P向 （选填“左”或“右”）滑动，使电阻两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值，实验数据如表所示；
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成 比；
④小辉分析表中数据可知该同学所用的定值电阻阻值为 Ω；
（2）“探究电流与电阻的关系”实验
①将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数；
②接下来用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数 （选填“大于”、“小于”或“等于”）2V时，读出电流表示数。
五、计算题：本题共2小题，第19题6分，第20题7分，共13分。
23．如图所示是某款无人机，它的总质量为0.2kg，能够垂直升降。它在10s内竖直向下移动了40m后停在水平地面上，与地面的总接触面积为。（不计空气阻力，=10N/kg）求：
（1）无人机受到的重力大小？
（2）无人机下降过程中重力所做的功？
（3）无人机停在地面上时对地面的压强？
24．近来网上热卖的空气炸锅，可以不用或少用油制作炸制食品。实际就是利用风扇将电热管产生的热量吹向食品进行加热，形象一点就是在锅里放了一台吹风机，用热风吹食物。其内部电路原理如图，相关参数如表。当空气炸锅正常工作时，试求：
（1）热风加热时电路中的总电流；
（2）正常工作时电热管R的电阻；
（3）炸制食品前先用热风预热5分钟，求这个预热过程消耗的电能。
六、综合能力题：本大题共3小题，第21小题7分，第22小题6分，第23小题6分，共19分。
25．如图所示为验证“滑动摩擦力大小跟压力大小有关”的实验。
（1）如图1，根据 条件，当弹簧测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力的大小等于拉力的大小；
（2）改进实验如图2所示，木板B放在光滑水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在竖直墙上。用大小10N的水平恒力F向左拉动B，使B以0.2m/s的速度向左做匀速运动，此时木块A所受摩擦力的方向为水平 （选填“向左”或“向右”），若增大拉力F，木板B受到的摩擦力将 （选填“变大”“变小”“不变”）；
（3）拔河比赛前，老师向同学们展示了某团队拔河比赛时的情景，如图3所示，并强调了比赛中的几个技巧，如表所示。请你写出这三条技巧背后蕴含的物理知识；
若甲、乙两同学拔河，结果甲胜乙负，如果甲拉绳的力为F甲，乙拉绳的力为F乙，地面对甲的摩擦力为f甲，地面对乙的摩擦力为f乙，则 。
A，乙 B.，
C.， D.，
26．厨房中有很多物理知识。
（1）比如对于较名贵的补品，一般会使用“隔水炖”的做法，以有效锁住营养成分。其原理如图，烧杯中的水沸腾，而试管中的水 （选填“会”或“不会”）沸腾，原因是 ；如果要使试管中在水沸腾，可以采用以下哪些方法 ；
①用密封性能良好的盖子盖住烧杯，但不盖试管；
②用密封性能良好的盖子盖住试管，但不盖烧杯；
③用火力更大酒精灯加热；
④用密封性能良好的盖子盖住试管，并往外抽气；
⑤用密封性能良好的盖子盖住烧杯，并往外抽气。
（2）图是一种家用消毒柜的结构图。紫外线灯可发出波长为254nm的紫外线。图为紫外线的三个波段示意图，其中UVC对人体伤害最大。UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。
① 波长为254nm的紫外线属于 波段（选填“UVC”“UVB”“UVA”）；
② 波长为254nm的紫外线从紫外线灯的密封透明灯管内透出，对柜内的物品进行杀菌消毒，柜门透明部分的材料应选 ，透明灯管的材料应选 。（选填“石英玻璃”“普通玻璃”）
27．阅读下列短文，回答问题。
智能机器人
当前，我国正迈入人工智能时代。以机器人科技为代表的智能产业蓬勃兴起，成为现时代科技创新的一个重要标志。随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器如视觉、听觉、触觉、嗅觉．此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其它材质不可替代的优点，比如：设计性好，外表美观，强度韧性大，开发成本低等。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
（1）机器人的锂电池充电时的能量转化形式为： 能转化为化学能；
（2）200℃时，作为智能机器人外壳的玻璃钢 ；
A．一定是固态
B．一定是液态
C．一定是气态
D．可能是固态，可能是液态，也可能是固液共存状态
（3）智能机器人通过嗅觉能闻到外界的各种气味，说明 在不停地做无规则运动；
（4）下表中是某款智能机器人的部分数据，其中锂电池提供电流给电动机工作，靠电动机驱动底座轮子行走．表中的容量是指电池容量（用Q表示），容量是10Ah的锂电池，意思是指，如果持续放电提供给电动机电流是1A，那么电动机连续工作时间可达10小时，可以用Q=It（电流×时间）计算：
①若电动机正常工作1.5小时需消耗电能 度（kW·h）；
②若电动机线圈电阻为0.2Ω，则电动机正常工作1小时，产生的热量为 J；
③电池充满电后储存的电能是 J。
答案
1．【答案】C
【解析】【解答】解：A、夏天教室内的温度约为30℃，故A错误；
B、运动会上100米赛跑冠军用时约为20s，故B错误；
C、书桌的高度约为80cm，故C正确；
D、同学们朗读课文时声音可高达70dB，180dB的声音可以将人的耳朵震聋，故D错误。
故选：C。
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
2．【答案】A
【解析】【解答】解：只要有一个人吸烟，周围其他人都在被动吸烟，因为烟分子做无规则运动，在空气中进行扩散，给自己和周围的人带来危害，吸烟有害健康，所以要在公共场所禁止吸烟。
故选：A。
【分析】 扩散现象是分子运动的结果，一切物质的分子都在不停地做无规则运动。
3．【答案】C
【解析】【解答】A．体积小、质量大的实心球，根据m=ρv可知铅球是用密度较大的材料制成，故A正确，不符合题意；
B．实心球在空中运动时受到重力，方向竖直向下，所以轨迹是曲线，说明力可以改变物体的运动状态，故B正确，不符合题意；
C．实心球运动到最高点时，具有水平方向速度，不受力的情况下，球将保持原来的速度做匀速直线运动，故C错误，符合题意；
D．实心球落地后滚动一段距离后最终停下，一定受到了地面的阻力，因而说明地面是粗糙的，故D正确，不符合题意。
故选C。
【分析】1、密度的性质：密度是物质的基本属性，不随质量和体积的变化而变化；至于材料本身以及材料状态有关；
2、根据密度公式计算m=ρv分析可知，体积相同是质量和密度成正比；
3、力和运动：物体静止或者做匀速直线运动，物体受到平衡力的作用。
4．【答案】D
【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用的原理制成的，故A错误；
B、任何机械的工作效率不可能达到100%，因为都会要做额外功，故B错误；
C、该汽车的内燃机是一台四冲程汽油机，如图乙所示是汽油机的做功冲程，因为活塞是向下运动的，故C错误。
D、充电时，电池消耗电能，动力电池相当于用电器，故D正确；
故选：D。
【分析】 （1）电动机是利用通电导体在磁场中受到力的作用的原理制成的。
（2）任何机械都不可避免要做额外功，工作效率不可能达到100%。
（3）在内燃机的压缩冲程，进气门和排气门都关闭，活塞自下向上运动；在做功冲程，进气门和排气门都关闭，活塞自上向下运动。
（4）给汽车动力电池充电时，动力电池相当于用电器。
5．【答案】A
【解析】【解答】解：“圭表”工作原理是光的直线传播；
A、天狗食日是由光的直线传播形成的，故A正确；
B、镜花水月属于平面镜成像，是由光的反射形成的，故B错误；
C、海市蜃楼是由光的折射形成的，故C错误；
D、雨后彩虹是由光的折射形成的，故D错误。
故选：A。
【分析】 （1）光在同种均匀介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如看到水池底比实际变浅、水中筷子看起来变弯、海市蜃楼等都是光的折射形成的。
6．【答案】C
【解析】【解答】根据题意可知，喷洒的干冰从固态直接变成气态发生升华时吸收空气中的热量，而周围空气中的水蒸气遇冷液化形成小水滴，从而看到了白色烟雾，故C正确，而ABC错误。
故选C。
【分析】根据物质的初始态和终末态确定物态变化的名称。
7．【答案】C
【解析】【解答】解：由电路图可知，闭合开关，R、R0串联，电流表测量电路电流，电压表测量光敏电阻R两端的电压；当有烟雾遮挡射向光敏电阻的激光时，光照强度减小，光敏电阻R的阻值变大，电路中的电流变小，根据串联分压特点可知R两端的电压变大，即电压表的示数变大；
电源电压不变、电路中的电流变小，由P=UI可知，电路消耗的总功率减小。
综上所述，C正确。
故选：C。
【分析】 由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当有烟雾遮挡射向光敏电阻R的激光时，光照强度的减弱，光敏电阻R的阻值增大，根据串联电阻的规律判断总电阻变化，由欧姆定律分析电路中电流变化，根据U=IR确定定值电阻电压变化，根据串联电路电压的规律得出电压表示数变化。
（2）根据P=UI来判断电路消耗的总功率的变化。
8．【答案】密度；隔热；延展性
【解析】【解答】解：（1）飞机在机体主结构上，使用了第三代铝锂合金材料，由于铝锂合金的密度更小，所以与同体积的普通铝合金相比其质量更小；
（2）舱壁的新型复合材料，因其具有良好的保温性能，所以可有效维持舱内的温度，降低能耗；
（3）室温下外形相同的纳米铜比普通铜可多拉长50倍而不断裂，这一事例表明纳米铜具有较好延展性。
故答案为：密度；隔热；延展性。
【分析】（1）体积一定的不同物质，质量与密度成正比；
（2）飞机舱内要保持一定的温度，舱壁材料要具有良好的隔热性能；
（3）物体在外力作用下能延伸成细丝而不断裂的性质叫延展性。
9．【答案】变小；不变；小于
【解析】【解答】（1）由图可知，返回器在经过AB段时，是从A到B，B的高度大于A 的高度，可知返回器的质量不变，高度变大，重力势能变大，返回器的动能转化为重力势能，故返回器的动能变小。
（2）返回器从B到C这个过程中是在大气层外运动，不受空气的阻力，故机械能是守恒的，即机械能保持不变。
（3）返回器在CD段，是在大气层内加速下降，返回器质量不变，故重力势能转化为动能，由于受到空气阻力的作用，一部分重力势能转化为内能，所以返CD段返回器动能增加量小于重力势能的减小量。
故答案为：变小；不变；小于。
【分析】（1）动能的大小与质量、速度有关，质量一定时，速度越大，动能越大；
（2）重力势能的大小与质量、高度有关，质量一定时，高度越高，重力势能越大；
（3）机械能为动能和势能的和，据此分析动能、机械能的变化；物体运动过程中，不考虑空气阻力和摩擦力，机械能守恒，考虑阻力和摩擦力，则不守恒。
10．【答案】8.5×108；电动机；变小
【解析】【解答】 解：“福建”号满载排水量为8.5万吨，满载航行时受到的浮力等于舰自身的重力，也等于它排开水的重力，即：。
福建”号将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，其原理和电动机原理相似。
航空母舰上的舰载机起飞后，该舰受到的浮力等于重力，重力变小，所以浮力变小。
故答案为：8.5×108；电动机；变小。
【分析】 （1）根据物体的漂浮条件F浮=G=mg来计算“福建”舰受到的浮力。
（2）电动机是利用磁场对电流的作用的原理来工作的。
（3）根据物体的漂浮条件来分析浮力的变化。
11．【答案】做功；不同；10
【解析】【解答】 解：（1）把木制推杆迅速推入牛角套筒时，杆前端的艾绒燃烧起来，这是因为推杆压缩筒内的气体，对筒内气体做功，通过做功的方式，将机械能转化为内能，使筒内空气的内能增加，温度升高，达到艾绒的着火点。
（2）如图，根据汽油机的四个冲程可知，两气门关闭，火花塞点火，活塞下行，是做功冲程，在这个冲程中，将内能转化为机械能，所以，这一过程与图乙所示的内燃机工作冲程原理不同。
（3）飞轮的转速是1200r/min=20r/s，因为一个循环有四个冲程，飞轮每转动2周完成1次做功，所以该汽油机每秒钟共完成10个工作循环。
故答案为：做功；不同；10。
【分析】猛推推杆时间较短，气体来不及吸、放热，主要是外力对气体做功，气体内能增加，温度升高。
已知飞轮的转速，可以得到1s转动的次数；对于四冲程内燃机，一个工作循环包括四个冲程，飞轮每转动2周完成1个工作循环，由此得到每秒钟内完成工作循环的个数。
12．【答案】振动；音调；音色
【解析】【解答】声音是由物体振动产生的，演奏时用木槌敲击，“石磬”由于振动而发出古朴典雅的乐曲声。用同样的力敲击长短不同的石磬，石磬振动的快慢不同，频率不同，所产生声音的音调不同。不同乐器的音色不同，可以凭借音色区分。我们能够区分“石磬”和古筝的声音是因为它们的音色不同。
故答案为：振动；音调；音色。
【分析】本题主要考查对音调、音色、响度的区分．要掌握音调、音色、响度的影响因素，知道质量大、体积大的物体难振动，频率小，音调低。
13．【答案】200；80%；50
【解析】【解答】解：（1）若斜面是光滑的，不考虑摩擦力，那么额外功为0，总功与有用功相等，即Fs=Gh，故拉力；（2）如果实际推力F'=250N，
克服重力做的功为有用功：W有用=Gh=800N×0.5m=400J；
总功：W总'=F's=250N×2m=500J；
由效率公式可知，斜面的机械效率：；
（3）额外功等于总功减去有用功：W额=W总'-W有用=500J-400J=100J，
因为W额=fs，
所以摩擦力大小：。
故答案为：200；80%；50。
【分析】（1）若斜面是光滑的，即不计摩擦力，额外功为0，总功等于有用功，即Fs=Gh，据此求推力；
（2）知道实际推力，利用W=Fs求总功；利用W=Gh求利用斜面做的有用功；利用求斜面的机械效率；
（3）额外功W额=W总-W有用，再利用W额=fs求摩擦力大小。
14．【答案】10；大；1.1
【解析】【解答】解：当定值电阻两端的电压为8V时，通过定值电阻的电流为0.8A，定值电阻的阻值为；
据图可知，灯泡的电阻随其两端电压的升高而逐渐变大。
并联电路各支路两端电压相等，将R、L并联后接在电压为4V的电源两端，R、L两端的电压均为4V，由U-I图像可知，此时通过R、L的电流分别为IR=0.4A，IL=0.7A，
此时干路中的电流等于各支路电流之和，I=IR+IL=0.4A+0.7A=1.1A。
故答案为：10；大；1.1。
【分析】（1）通过图像和利用欧姆定律求出电阻大小；
（2）灯泡电阻随温度的升高而升高；
（3）并联电路中的电流等于各之路电流之和。
15．【答案】【解答】支点到力的作用线的垂线即为力臂，如图所示：
【解析】【分析】画杠杆的力臂：①找支点O、力作用线；②从支点作到力作用线的垂线，画上直角符号且用虚线表示垂线；③用大括号括住垂线段，标上力臂符号。
16．【答案】
【解析】【解答】解：先作出点M关于平面镜的对称点M'即为M的像；连接M'N交平面镜于点O（即入射点），连接MO，则MO为入射光线，ON为反射光线；如图所示：
【分析】先根据平面镜成像的特点作出M的像；再根据平面镜成像原理可知，反射光线所有的反向延长线都会过M的像；连接像点与N点，则与平面镜的交点为入射点，再完成光路即可。
17．【答案】
【解析】【解答】 解：由题意可知，房卡开关为总开关，控制整个电路，处于干路上，接在并联支路和火线之间，灯和三孔插座并联，其中电灯开关与控制的灯泡串联在一条支路上，火线先连接螺丝口灯泡的金属顶点，螺旋套直接连接在零线上；插座为另一条支路，插座的上面的孔接地线，如图所示
【分析】分析题意，房卡开关为总开关处于干路上，灯和插座并联，其中开关与控制的灯泡串联为一条支路，火线先连接螺丝口灯泡的金属、螺旋套直接连接零线；插座为另一条支路，据此分析画图。
18．【答案】4.60；86；b
【解析】【解答】解：刻度尺的分度值是1mm，物体的长度是L=9.60cm-5.00cm=4.60cm；
温度计的分度值是1℃，越往上温度计的示数越大，所以此时温度为零上，此时温度计示数是86℃。
用量筒测液体体积读数时，视线应与凹液面底部相平，即图中b正确；
故答案为：4.60；86；b。
【分析】（1）由图示刻度尺确定刻度尺的分度值，物体端点与刻度尺的零刻度线没有对齐，物体两端点所对应的刻度尺示数之差是物体的长度；
（2） 读温度计的示数时，先分清分度值，再分清液面在0℃以下还是以上，最后读出该温度计的示数；
（3）量筒使用前首先要认清量程和分度值，读数时视线应与凹液面底部相平。
19．【答案】晶体；4
【解析】【解答】 解：由图象知，该物质有一定的熔点，所以是晶体；由图可知完成熔化过程共用时间为t=6min-2min=4min。
故答案为：晶体；4。【分析】 晶体和非晶体在熔化过程中的区别：晶体在熔化过程中，温度保持不变，有固定的熔化温度叫晶体的熔点；非晶体在熔化过程中温度不断上升，没有固定的熔化温度。
20．【答案】放大；②
【解析】【解答】此时的物距为17cm，凸透镜焦距为10cm，物距在一倍焦距和两倍的焦距之间，成的像是倒立的放大的实像；投影仪就是利用这一原理制成的。
【分析】熟记凸透镜成像规律及其应用，物距小于一倍焦距时成正立放大的虚像，是放大镜的成像原理；物距大于一倍焦距小于两倍焦距时，成倒立放大的实像，是投影仪的成像原理；物距等于二倍焦距时成正立等大的实像；物距大于二倍焦距时，成倒立缩小的实像，是照相机的成像原理。
21．【答案】（1）明显；不是
（2）深度
（3）相等
（4）a
（5）密度
【解析】【解答】解：（1）实验前，依依检查实验装置时发现：按压探头的橡皮膜，U形管两边液面高度变化明显，说明这套实验装置不漏气；压强计的底部连通，上端不都是开口的，不是连通器。
（2）调节好装置，进行实验，比较图甲、乙可知，液体密度相同，深度不同，根据转换法，产生的压强不同，故液体内部压强与深度有关。
（3）在图乙中保持探头的位置不变，改变探头的方向，U形管两液面的高度差不变，表明在相同条件下，液体内部向各个方向的压强相等。
（4）流速大位置压强小，如图丙所示，橡皮管和玻璃管侧壁管口相连通，当向玻璃管中吹气时；U形管内左侧气压变小，液面较高的是a侧。
（5）如图丁所示，在一个右侧开孔并贴上橡皮膜的塑料瓶中装入部分水，然后将瓶子放入装有盐水的烧杯中，内外液面相平，发现橡皮膜内凹，则盐水产生的压强大，而盐水密度大于水，说明当深度相同时，液体密度越大，液体压强越大。故答案为：（1）明显；不是；（2）深度；（3）相等；（4）a；（5）密度。
【分析】（1）压强计使用前要检查气密性，按压压强计金属盒的橡皮膜，U形管中的液面高度都没变化，说明压强计漏气，若液面高度升降明显，则装置不漏气；上端开口、底部相连的容器为连通器；
（2）（3）液体内部压强的大小是通过液体压强计U形管两边液面的高度差来判断的，高度差越大说明此时的液体压强越大，采用了转换法；液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变；
（4）流速大位置压强小，据此分析；
（5）发现橡皮膜内凹，可知盐水产生的压强大，而盐水密度大于水，据此得出结论。
（1）[1]按压探头的橡皮膜，U形管两边液面高度变化明显，说明这套实验装置不漏气。
[2]连通器应该是上端开口，底部连通的容器，从结构来看，压强计一端封闭，不是连通器。
（2）比较图甲、乙可知，液体密度一定时，探头位置越深，U型管液面高度差越大，说明液体内部压强与液体深度有关。
（3）在图乙中保持探头的位置不变，改变探头的方向，U形管两液面的高度差不变，表明在同种液体的相同深度处，液体内部向各个方向的压强相等。
（4）如图丙所示，橡皮管和玻璃管侧壁管口相连通，当向玻璃管中吹风时，玻璃管中空气流速快，压强小，U形管左侧液面上方气压小，大气压将U形管中液体向左压，则U形管内液面较高的是a测。
（5）如图丁所示，在一个右侧开孔并贴上橡皮膜的塑料瓶中装入部分水，然后将瓶子放入装有盐水的烧杯中，内外液面相平，发现橡皮膜内凹，说明当深度相同时，盐水的压强比水的压强大。可得结论：当深度相同时，液体的密度越大，液体的压强越大。
22．【答案】（1）断开；电流表正负接线柱接反了；左；正；10
（2）等于
【解析】【解答】 解：（1）①开关闭合后，在试触时发现电流表指针向零刻度线左侧偏转，其原因是电流表正负接线柱接反了；
②电源电压不变，使电阻R0两端电压由1.5V逐渐增大到2V、2.5V，根据串联电路电压规律，应减小滑动变阻器R两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器滑片P向左滑动；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
据表格可知，当电压是1.5V时，电流为0.15A，则定值电阻的阻值为。
（2）探究电流与电阻关系，应控制定值电阻两端电压不变，将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，则用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数仍为2V。
故答案为：（1）断开；电流表正负接线柱接反了；左；正；10；（2）等于。
【分析】 （1）①连接电路时，开关要断开是为了保护电路，测量电流时，电流表指针反向偏转，说明电流表正负接线柱接反；
②根据串联电路电压规律和分压原理分析回答；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
④根据欧姆定律求出定值电阻的阻值；
（2）研究电流与电阻的关系时，要控制电阻两端的电压不变。
（1）[1]连接电路时，为了电路安全，开关应断开。
[2]试触时发现：电流表指针向零刻度线左侧偏转，说明电流表的正负接线柱接反了。
[3]为了使电阻两端电压由1.5V逐渐增大到2V、2.5V，该过程中变阻器两端电压逐渐变小，由串联分压原理可知，变阻器的阻值逐渐变小，滑片向左移动。
[4]根据数据可知，当电阻不变时，电压表变为原来的多少倍，电流变为原来的多少倍，可得结论为：电阻一定时，导体中的电流与导体两端电压成正比。
[5]据表格可知，当电压是1.5V时，电流为0.15A，则定值电阻的阻值为
（2）探究电流与电阻关系，应控制定值电阻两端电压不变，将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，则用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数仍为2V。
23．【答案】（1）无人机受到的重力
（2）无人机下降过程中重力所做的功
（3）无人机停在地面上时对地面的压强
【解析】【分析】(1)利用G = mg求得无人机的重力；
(2)由W=Gh可得重力所做的功；
(3)在水平面上对地面的压力F=G，利用可得对地面的压强。
24．【答案】（1）解：定时开关闭合，电路为电风扇的简单电路，两开关同时闭合，电风扇和电热管并联接入电路。热风加热时电路中的总电流；
（2）解：电热管工作时的功率：PR=P热-PM=1320W-110W=1210W，正常工作时电热管的电阻：。
（3）解：预热过程空气炸锅消耗的电能：W=P热t=1320W×5×60s=3.96×105J。
【解析】【分析】 （1）根据P=UI的变形公式求出热风加热时电路中的总电流；（2）根据并联电路的特点先求出电热管工作时的功率，再根据的变形式求出电热管正常工作时的电阻；
（3）根据W=Pt计算预热过程消耗的电能。
25．【答案】二力平衡；匀速直线；向左；不变；在接触面粗糙程度不变时，通过增大压力增大摩擦力；压力一定时，接触面越粗糙，摩擦力越大；A
【解析】【解答】解：（1）如图1，根据二力平衡条件，当弹簧测力计沿水平方向拉着木块做匀速直线运动时，木块在水平方向上受到平衡力的作用，所受滑动摩擦力的大小等于拉力的大小；
（2）改进实验如图2所示，A相对地面处于静止状态，受到绳子的拉力与木板B对A的滑动摩擦力，二者为一对平衡力，大小相等，方向相反，因绳子的拉力方向为水平向右，故木块A所受的摩擦力方向为水平向左。
木板B受到的A施加的摩擦力和A受到B施加的摩擦力为一对相互作用力，大小相等；若增大拉力F，因A对B的压力和接触面粗糙程度不变，故木板A受到摩擦力大小不变，故B受到A施加的摩擦力不变，同理可知，B受到地面施加的滑动摩擦力大小也不变，则B受到的摩擦力将不变。
（3） 接触面越粗糙一定时，压力越大，滑动摩擦力越大；压力一定时，接触面越粗糙，滑动摩擦力越大 。挑选体重大的同学参赛，是在接触面粗糙程度不变时，通过增大压力增大摩擦力；穿较新的有花纹的橡胶底运动鞋，是压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
若甲、乙两同学拔河，结果甲胜乙负，甲拉绳的力为F甲，F甲和绳子拉甲的力为作用力和反作用力，大小相等；同理，乙拉绳的力为F乙和绳子拉乙的力大小相等，因同一绳子上的力相同，故，甲胜乙负是因为地面对甲的摩擦力大于地面对乙的摩擦力，即；故A符合题意，BCD不符合题意。
故选：A。
故答案为：（1）二力平衡；匀速直线；（2）向左；不变；（3）在接触面粗糙程度不变时，通过增大压力增大摩擦力；压力一定时，接触面越粗糙，摩擦力越大；A。
【分析】 （1）根据二力平衡的条件分析；
（2）实验如图2所示，A相对地面处于静止状态，根据二力平衡分析；影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，结合力的相互性分析；
（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度；接触面越粗糙一定时，压力越大，滑动摩擦力越大；压力一定时，接触面越粗糙，滑动摩擦力越大，比赛胜负取决于两队受到的摩擦力大小，结合力的相互性分析。
26．【答案】不会；温度达到沸点后不能继续吸热；①④；UVC；普通玻璃；石英玻璃
【解析】【解答】（1）根据题意可知，试管中的水从大烧杯中吸热，温度达到水的沸点后，内外水的温度相同，但是不能从烧杯中继续吸热，所以试管中的水不会沸腾。
①用密封性能良好的盖子盖住烧杯，但不盖试管，当烧杯内水沸腾时，气压增大，水的沸点会升高，烧杯内水沸腾时温度高于试管内水的沸点，试管内水能沸腾，故①符合题意；
②用密封性能良好的盖子盖住试管，但不盖烧杯，烧杯内水沸腾时，试管中的水从大烧杯中吸热，温度达到水的沸点后，就和烧杯中的水的温度相同，不能继续吸热，试管中的水不会沸腾，故②不符合题意；
③用火力更大酒精灯加热，不能提高水的沸点，试管中的水不会沸腾，故③不符合题意。
④用密封性能良好的盖子盖住试管，并往外抽气，试管内气压减小，水的沸点降低，烧杯内水沸腾后水的沸点高于试管内水的沸点，试管内水能沸腾，故④符合题意；
⑤用密封性能良好的盖子盖住烧杯，并往外抽气，烧杯内气压减小，水的沸点降低，低于试管内水的沸点，试管中的水不会沸腾，故④不符合题意。
故选①④。
（2）①根据图片可知，波长为254nm的紫外线，属于UVC波段。
②我们需要通过柜门透明部分观察柜内食物加热情况，不能让波长为254nm的紫外线通过柜门透明部分，柜门透明部分需要选用普通玻璃；波长为254nm的紫外线需要通过透明灯管传到食物，透明灯管需要需要石英玻璃。
【分析】 （1）液体沸腾条件：一是达到沸点，二是需要继续吸热。
液体的沸点跟气压有关，气压增大，沸点升高；气压减小，沸点降低．但液体沸腾时温度保持不变。
（2）①与图片对照即可；
②根据不同玻璃的特点分析解答。
27．【答案】电；D；分子；0.18；1.8×104；8.64×105
【解析】【解答】（1）为锂电池充电时，消耗电能，转化为化学能储存起来，则电能转化为化学能。
（2）根据材料内容，机器人使用熔点为200℃的玻璃钢作外壳，玻璃钢有熔点，是晶体，在200℃时，玻璃钢可能没有熔化，可能正熔化中，或熔化刚刚结束，玻璃钢可能是固态，可能是液态，也可能固液共存状态。
故选D。
（3）能闻到气味，气味分子在不停地做无规则运动，发生扩散现象；
（4）图中，根据电动机的功率，正常工作1.5小时消耗电能：W=Pt=0.12kW×1.5h=0.18kW·h
电动机正常工作时的电流：；
电动机线圈电阻为0.2Ω，则电动机正常工作1小时，产生的热量
Q=I2Rt=(5A)2×0.2Ω×3600s=1.8×104J
电池充满电后储存的电能：W=UIt=24V×10A×3600s=8.64×105J
【分析】（1）为电池充电时，电能转化为化学能；
（2）晶体有熔点，在熔点时，物体处于固态、液体、固液共存状态；
（3）闻到气味，是分子在不停的无规则运动；
（4）根据W=Pt，计算消耗电能的多少，根据，计算电流，利用Q=I2Rt，计算电流产生的热量；利用W=UIt，计算储存的电能。实验次序
1
2
3
U/V
1.5
2
2.5
I/A
0.15
0.2
0.25
额定电压
220V
电源频率
50Hz
热风总功率
1320W
冷风功率
110W
拔河比赛技巧
蕴含的物理知识
①挑选体重大的同学参赛

②穿较新的有花纹的橡胶底运动鞋
压力一定时， ，摩擦力越大
③发力时，绳子一定要拉直，听到口号一起用力往后拉
同时用力，且所有力沿同一直线、同一方向时，合力越大
某款智能机器人
锂电池
电压
24V
容量
10Ah
电动机
额定电压
24V
额定功率
120W
