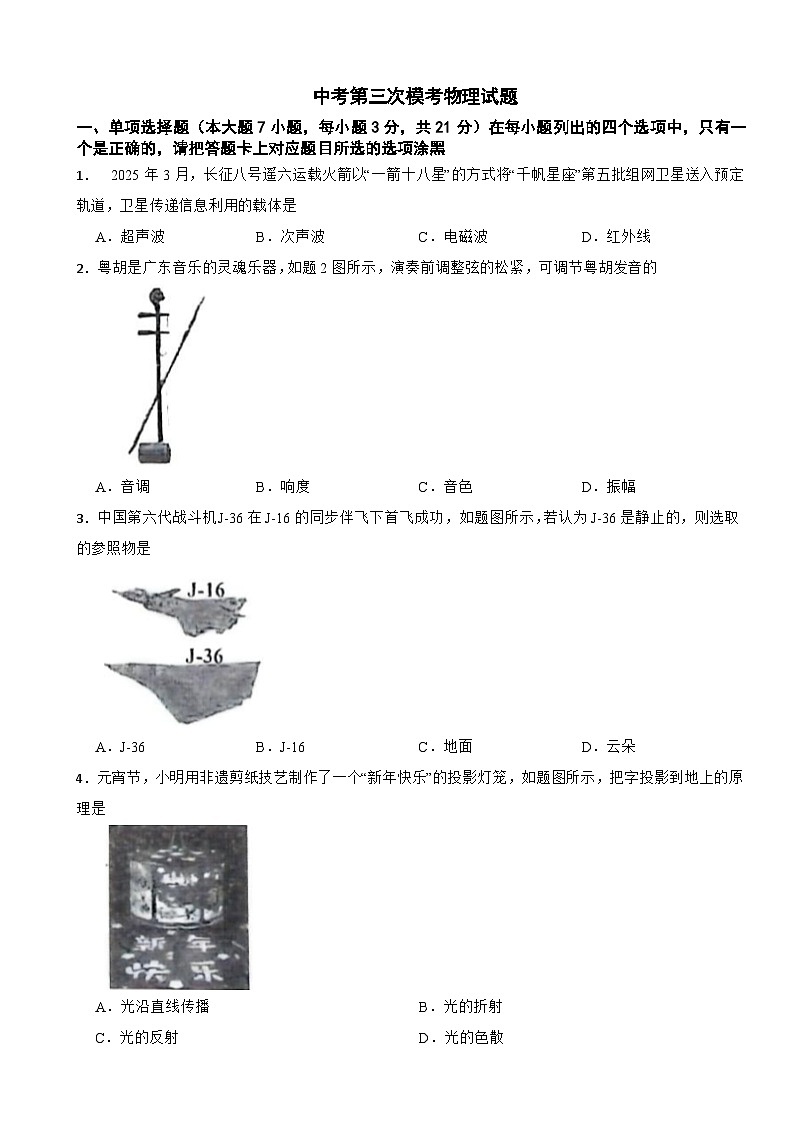

1． 2025年3月，长征八号遥六运载火箭以“一箭十八星”的方式将“千帆星座”第五批组网卫星送入预定轨道，卫星传递信息利用的载体是
A．超声波B．次声波C．电磁波D．红外线
2．粤胡是广东音乐的灵魂乐器，如题2图所示，演奏前调整弦的松紧，可调节粤胡发音的
A．音调B．响度C．音色D．振幅
3．中国第六代战斗机J-36在J-16的同步伴飞下首飞成功，如题图所示，若认为J-36是静止的，则选取的参照物是
A．J-36B．J-16C．地面D．云朵
4．元宵节，小明用非遗剪纸技艺制作了一个“新年快乐”的投影灯笼，如题图所示，把字投影到地上的原理是
A．光沿直线传播B．光的折射
C．光的反射D．光的色散

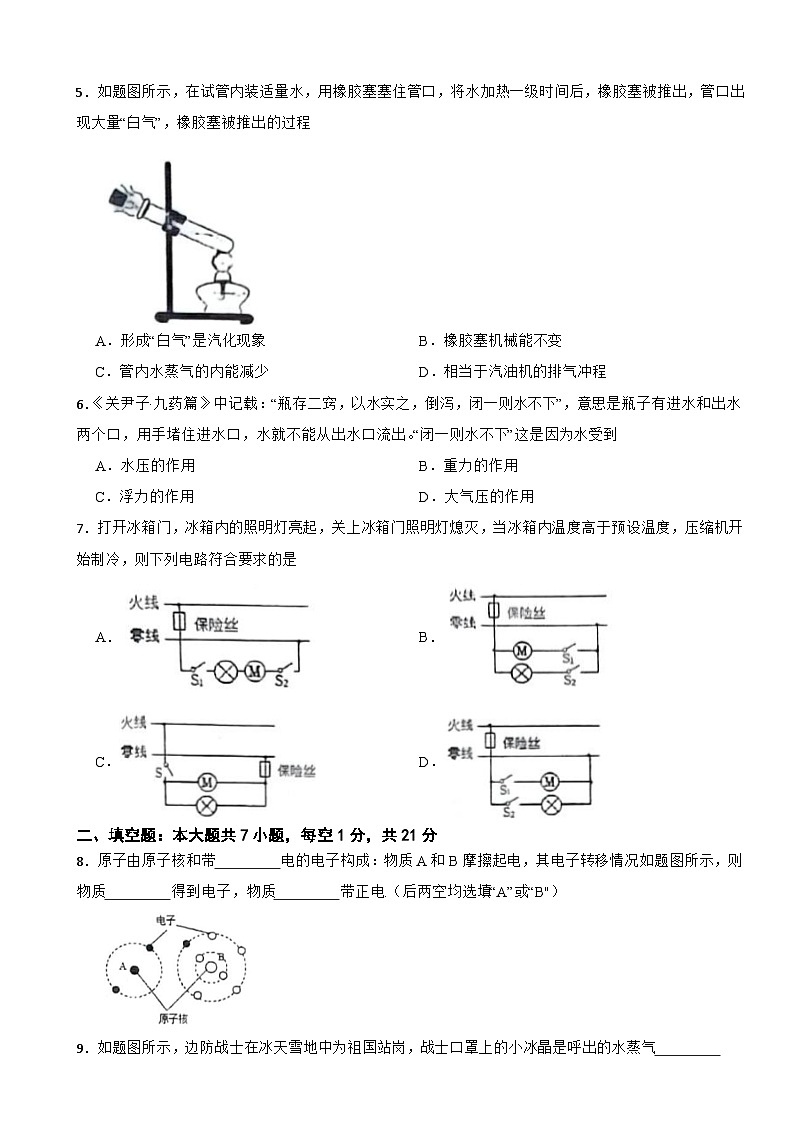

5．如题图所示，在试管内装适量水，用橡胶塞塞住管口，将水加热一级时间后，橡胶塞被推出，管口出现大量“白气”，橡胶塞被推出的过程
A．形成“白气”是汽化现象B．橡胶塞机械能不变
C．管内水蒸气的内能减少D．相当于汽油机的排气冲程
6．《关尹子·九药篇》中记载：“瓶存二窍，以水实之，倒泻，闭一则水不下”，意思是瓶子有进水和出水两个口，用手堵住进水口，水就不能从出水口流出。“闭一则水不下”这是因为水受到
A．水压的作用B．重力的作用
C．浮力的作用D．大气压的作用
7．打开冰箱门，冰箱内的照明灯亮起，关上冰箱门照明灯熄灭，当冰箱内温度高于预设温度，压缩机开始制冷，则下列电路符合要求的是
A．B．
C．D．
二、填空题：本大题共7小题，每空1分，共21分
8．原子由原子核和带 电的电子构成：物质A和B摩擦起电，其电子转移情况如题图所示，则物质 得到电子，物质 带正电.（后两空均选填“A”或“B"）

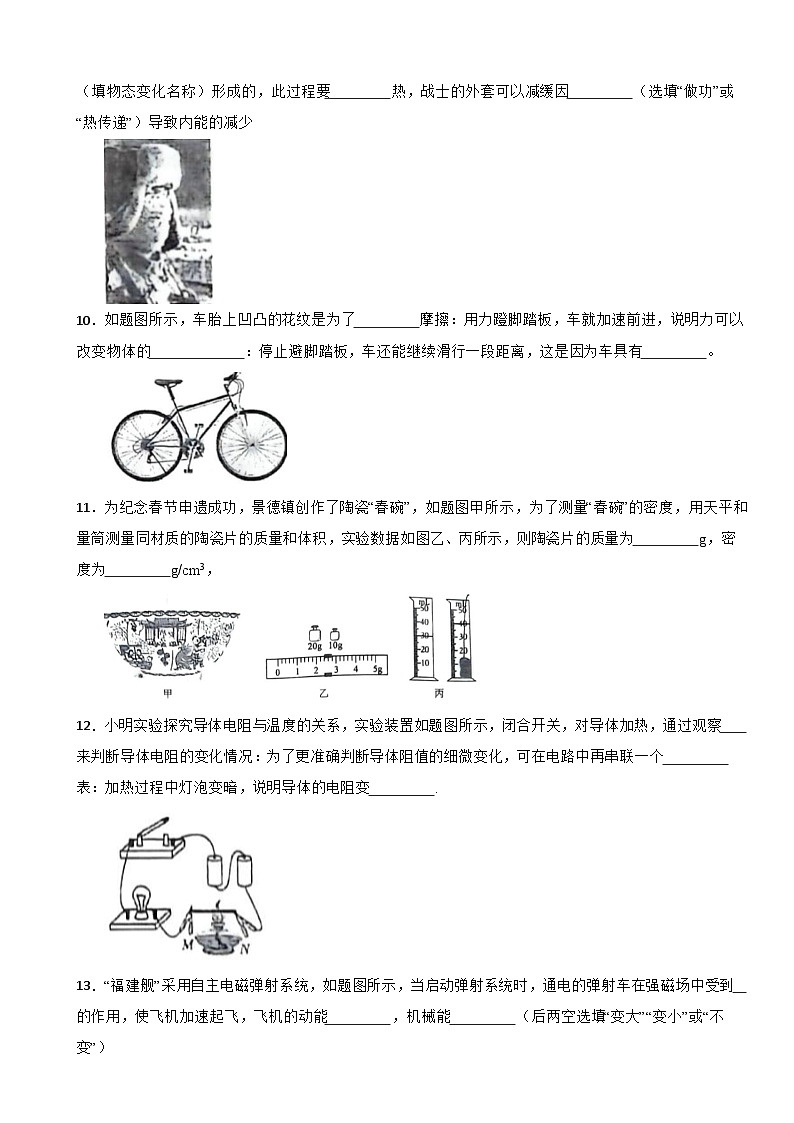

9．如题图所示，边防战士在冰天雪地中为祖国站岗，战士口罩上的小冰晶是呼出的水蒸气 （填物态变化名称）形成的，此过程要 热，战士的外套可以减缓因 （选填“做功”或“热传递”）导致内能的减少
10．如题图所示，车胎上凹凸的花纹是为了 摩擦：用力蹬脚踏板，车就加速前进，说明力可以改变物体的 ：停止避脚踏板，车还能继续滑行一段距离，这是因为车具有 。
11．为纪念春节申遗成功，景德镇创作了陶瓷“春碗”，如题图甲所示，为了测量“春碗”的密度，用天平和量筒测量同材质的陶瓷片的质量和体积，实验数据如图乙、丙所示，则陶瓷片的质量为 g，密度为 g/cm3，
12．小明实验探究导体电阻与温度的关系，实验装置如题图所示，闭合开关，对导体加热，通过观察 来判断导体电阻的变化情况：为了更准确判断导体阻值的细微变化，可在电路中再串联一个 表：加热过程中灯泡变暗，说明导体的电阻变 .
13．“福建舰”采用自主电磁弹射系统，如题图所示，当启动弹射系统时，通电的弹射车在强磁场中受到 的作用，使飞机加速起飞，飞机的动能 ，机械能 （后两空选填“变大”“变小”或“不变”）
14．“福建舰”的排水量为8×105t，满载静止在海面时，受到的浮力为 N：当舰载机飞离甲板，航母所受浮力 ，船底所受海水的压强 （后两空选填“变大”“变小”或“不变”）（g取10N/kg）
三、作图题：本题7分.
15．
（1）如题图所示，一束光从空气斜射入水中，画出其反射光线和大致的折射光线，
（2）如题图所示，①请连接电路，要求闭合开关S，滑片P向右移，吸引的大头针数量增多：②小磁针静止时如图所示，在图中括号处标出电磁铁和电源的极性
（3）题图甲为古人打水用的桔榫，简图如图乙所示，请在图乙中画出右侧配重石的重力示意图（O为重心）和动力F1的力臂l1
四、实验题：本大题共3小题，第16小题7分，第17小题6分，第18小题7分，共20分
16．
（1）如题图所示，物体的长度为 cm.
（2）在“探究水沸腾时温度变化的特点”的实验中：
①如题图甲所示，温度计玻璃泡碰到了容器底，应把 （选填“铁圈下移”或“铁夹上移”）
②加热一段时间后，水的温度不再升高，温度计示数如图乙所示，本次所测水的沸点是 ℃，当地的大气压 标准大气压
（3）在“探究凸透镜成像的规律”的实验中：
①如题图甲所示，凸透镜焦距f= cm.
②如图乙所示，此时烛焰在光屏上成清晰的像（像没画出），此像是 、倒立的实像：将蜡烛移至35cm刻度线处，移动光屏得到清晰的像，与原来相比，此时的像 （选填“变大”“不变”或“变小”）
17．小明利用题图甲电路进行“探究电流与电压、电阻关系”的实验
（1）探究电流与电压的关系时：
①图乙是小明的实验数据描出的点，其中， （填字母）组数据是异常的，检查发现是读数时粗心所致，分折时 （选填“需要”或“不需要”）把它剔除：
②请在图乙中画出I-U图像 ；电限R的阻值为 Ω
（2）探究电流与电阻的关系时，记录的实验数据如下所示，则定值电阻两端的电压是 V.你判断的依据是 。
18．光明学习小组利用如题图甲所示的实验装置探究杠杆的平衡条件，
（1）实验前，杠杆静止时如图甲所示，此时杠杆处于 （选填“平衡”或“非平衡”）状态：调节平衡螺母，使杠杆水平平衡，目的是 。
（2）实验时，在杠杆两侧挂上不同数量的钩码并调整位置使杠杆水平平衡，如图乙所示，将数据记录在表格中，其中阻力臀为 cm：分析数据，初步得出杠杆的平衡条件是 （用字母表示）：此时，结论还不具普遍性，理由是 。
（3）小红认为杠杆平衡条件也可以表述为：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，小明不同意小红的说法，并设计了圆盘型杠杆，如图丙所示，CB=BA=AO，他只需在 点挂适量钩码，使圆盘平衡，即可证明小红的说法是错误的，钩码挂在该点的理由是： 。
五、计算题：本大题共2小题，第19小题7分，第20小题6分，共13分
19．某环保局用无人船监测湖泊水质，船体质量25kg，搭载5kg检测设备，在水面匀速航行2.4km，耗时0.2h，航行时动力恒为30N，ρ取1×103kg/m3，g取10N/kg，求：
（1）此次航行的平均速度：
（2）此次航行时动力做的功：
（3）船在水面静止时排开水的体积
20．小明家厨房安装了燃气报警器，其简化电路如图甲，电源电压4.5V，R0=20Ω，报警器由电压表改装成：气体传感器R1与天然气浓度间的关系如图乙所示：当报警器两端的电压达到3V时报警，求：
（1）刚好报警时，电路中的电流；
（2）刚好报警时，天然气浓度ρ；
（3）调节R0的阻值，将报警浓度降至0.15gm-3，刚好报警时，R0消耗的电功率
六、综合能力题：本大题共3小题，每小题6分，共18分
21．在包装和防护材料生产中，抗撕裂能力是关键指标，例如防割手套需用高强度纤维，而食品保鲜膜则需轻便易撕，某学习小组从学校实验室借来拉力机测试不同材料的撕裂强度.撕裂强度是衡量材料在受到撕裂力作用下的抵抗能力，撕裂强度大小等于最大拉力与材科厚度之比.实验中，将材料样品裁剪为长120mm、宽30mm、厚0.25mm的标准尺寸，夹在拉力机的上、下夹子中，然后以相同的速度匀速拉伸，直至材料撕裂，记录撕裂时的最大拉力（Fmax）.实验数据如下表：
（1）材料不易被撕裂的原因是分子间存在 （选填“引力”或“斥力”）
（2）除了图中的器材外，还需要的测量工具是 。
（3）实验中，匀速拉伸材料的目的是 。
（4）分析数据可知，撕裂强度最大的材料是 ，其撕裂强度为 N/mm.
（5）表格材料中，最适合做食品保鲜膜的是 。
22．题图甲是某自动机械臂，其旋转关节安装了电阻式角度传感器，通过电阻值变化实时反馈转动角度来实现精确控制，小明设计了一款具有类似功能的电阻式角度显示电路，如图乙所示，电源电压为6V，R0=30Ω，电压表量程为0~3V.电阻丝RAB=30Ω，滑片OP能绕圆心O转动且与AB接触良好，OP电阻忽略不计，OA与OP的夹角为θ.
（1）若OA与OP的夹角为θ=0°，且用导线代替定值电阻R0.闭合开关，电路发生 （选填“短路”或“断路”），
（2）当OP转动的角度θ变大时，电压表示数 。
（3）当电压表的示数为1.5V时，OP转动的角度θ为 。
（4）当OP转动的角度θ为120°时，电压表的示数为 V
（5）将电压表盘上的刻度值替换成OP转动的角度θ，发现角度值分布不均匀，请在图丙的基础上设计出角度值分布均匀的电路图 。
23．阅读短文，回答间题，
中国“九天”无人机
2024年11月6日，我国自主研制的“九天”无人机首次亮相，如图甲所示，机身采用轻质复合材料，装配有满扇发动机，发动机燃烧燃油获得的机械能用于做推进功（推力所做的功）和向任务载荷提供德定的能量，推进功（推力所做的功）与发动机获得机械能之比叫做推进效率，推进效率是反映无人机性能的重要指标，升阻比也是无人机性能的重要指标，升阻比是指无人机在飞行过程中，升力与飞行阻力的比值，
某次性能测试中，“九天”空载匀速直线巡航10h，消耗燃油1.61.发动机获得的机械能的80%用于做推进功，“九天”受到的空气阻力F阻与速度v的关系如图乙所示。“九天”部分参数（非真实数据）如下表，其中，热效率是指发动机所获得的机械能与所消耗的燃料热量的比值，忽略燃油质量变化对载重的影响
（1）“九天”机身采用轻质复合材料的目的是 。
（2）根据流体压强与流速的关系，无人机机翼的截面图应为____（填选项）
A．
B．
C．
（3）“九天”空载起飞时，升力至少 N.
（4）本次测试中，部分的机械能转化为任务载荷能量的效率为 ，“九天”巡航速度为 km/h，升阻比为 （结果保留1位小数，q=4.5×107J/kg，g=10N/kg)
答案
1．【答案】C
【解析】【解答】卫星传递信息利用的载体是电磁波。故ABD不符合题意，C符合题意。
故选C。
【分析】电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播。
2．【答案】A
【解析】【解答】调节琴弦的松紧，可以改变琴弦的振动快慢，即频率，而频率会影响声音的音调，所以演奏前调整弦的松紧，可调节粤胡发音的音调。故BCD不符合题意，A符合题意。
故选A。
【分析】物体单位时间内振动的次数叫频率；音调是指声音的高低，与振动频率有关，音调越高，频率越高。
3．【答案】B
【解析】【解答】A.研究物体的运动时，不能以研究对象本身作为参照物，故A不符合题意；
B.以J-16为参照物，J-36的位置不变，J-36是静止的，故B符合题意；
CD.相对于白云、地面，J-36的位置发生变化，J-36是运动的，故CD不符合题意；
故选B。
【分析】在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改变，则是运动的，若不改变，则是静止的。
4．【答案】A
【解析】【解答】把字投影到地上，利用了光沿直线传播的原理，故A符合题意，BCD不符合题意。
故选A。
【分析】光在同种、均匀的介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等。
5．【答案】C
【解析】【解答】A.管口出现的“白气”是空气中的水蒸气遇冷液化形成的小水滴，故A错误；
BCD.水蒸气推出橡胶塞的过程中，水蒸气对橡胶塞做功，水蒸气的内能转化为橡皮塞的机械能，机械能增大，相当于汽油机的做功冲程，故C正确，BD错误。
故选C。
【分析】（1）物质从气态变为液态的过程叫液化，液化要放热；
（2）内能和机械能可以相互转化；
（3）物体对外做功，自身内能减小；
（4）汽油机的做功冲程将内能转化为机械能。
6．【答案】D
【解析】【解答】瓶上有两个小孔，两个小孔都不闭住时，瓶内、外气压相等，水在重力的作用下流出来；用手堵住进水口，瓶内气压小于瓶外大气压，在大气压的作用下，水不能从出水口流出，故ABC不符合题意，D符合题意。
故选D。
【分析】大气压的存在能够解释很多现象，这些现象有一个共性：通过某种方法，使设备的内部气压小于外界大气压，在外界大气压的作用下出现了这种现象。
7．【答案】D
【解析】【解答】根据题意可知，打开冰箱门时，门控开关闭合冰箱内的照明灯亮，关闭冰箱门时照明灯熄灭，这说明门控开关控制灯泡；冰箱内的温度高于预设温度时，温控开关自动闭合，压缩机开始制冷，制冷后温度降到预定值时，温控开关自动断开，压缩机停止工作，这说明温控开关控制电动机，电动机与灯泡互不影响，是并联的；为了保证安全，开关要接在火线和用电器之间；故ABC不符合题意，D符合题意。
故选D。
【分析】（1）开关要接在火线和用电器之间；
（2）根据题意分析开关的作用、灯泡与电动机的连接方式，然后选出正确的电路图。
8．【答案】负；B；A
【解析】【解答】 原子由原子核和带负电的电子构成； 从图中能看到，电子从A转移到B，即物质B得到电子；A失去电子，失去电子的物体因缺少电子而带正电，所以物质A带正电。
故答案为：负；B；A。
【分析】（1）原子由原子核和带负电的电子构成；
（2）相互摩擦的两个不同物体，得到电子带负电，失去电子带正电。
9．【答案】凝华；放；热传递
【解析】【解答】水蒸气是气态，小冰晶是固态，战士口罩上的小冰晶是呼出的水蒸气凝华形成的，此过程要放热，战士的外套可以减缓因热传递导致内能的减少。
故答案为：凝华；放；热传递。
【分析】（1）物质从气态直接变为固态的过程叫凝华，凝华要放热；
（2）改变内能的方式有做功和热传递。
10．【答案】增大；运动状态；惯性
【解析】【解答】车胎上凹凸的花纹是为了增大摩擦；用力蹬脚踏板，车就加速前进，说明力可以改变物体的运动状态；停止避脚踏板，车还能继续滑行一段距离，这是因为车具有惯性。
故答案为：增大；运动状态；惯性。
【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，增大压力，增大摩擦力；在压力一定时，增大接触面的粗糙程度，增大摩擦力；
（2）力可以改变物体的运动状态；
（3）一切物体都具有保持原来运动状态不变的性质，叫惯性。
11．【答案】32.4；3.24
【解析】【解答】图乙中天平标尺上的分度值为0.2g， 陶瓷片的质量为：
m=20g+10g+2.4g=32.4g；
图丙中量筒的分度值为1mL，陶瓷片的体积为：
V=40mL-30mL=10mL=10cm3；
陶瓷片的密度为：
。
故答案为：32.4；3.24。
【分析】（1）观察标尺上的分度值，物体的质量=砝码的质量+游码的读数；
（2）观察量筒的量程和分度值，根据两次的体积差求出陶瓷片的体积；
（3）根据直计算陶瓷片的密度；
12．【答案】灯泡亮度；电流；大
【解析】【解答】由图可知，闭合开关，对导体加热，通过观察灯泡亮度来判断导体电阻的变化情况；为了更准确判断导体阻值的细微变化，可在电路中再串联一个电流表；加热过程中灯泡变暗，说明电路中的电流变小，根据欧姆定律可知，电源电压不变，导体的电阻变大。
故答案为：灯泡亮度；电流；大。
【分析】（1）电阻表示导体对电流的阻碍作用，电压一定时，电阻越大，通过导体的电流越小；
（2）转换法是物理实验常用的方法之一；电阻大小可通过灯泡的亮度或电流表示数大小来体现。
13．【答案】力；变大；变大
【解析】【解答】 当启动弹射系统时，通电的弹射车在强磁场中受到力的作用，使飞机加速起飞，速度增大，飞机的质量不变，动能变大，高度变大，重力势能变大，所以机械能变大。
故答案为：力；变大；变大。
【分析】（1）电磁弹射起飞系统是利用了磁场对通电导体产生力的作用，据此分析解答；
（2）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大；动能与势能之和叫机械能。
14．【答案】8×109；变小；变小
【解析】【解答】“福建舰”的排水量为8×105t，满载静止在海面时，根据阿基米德原理可得，受到的浮力为：
；
“福建舰”始终漂浮于水面，满足二力平衡，浮力等于福建舰的总重力，F浮=G总，当舰载机飞离甲板，福建舰的重力变小，所以航母所受浮力变小，根基阿基米德原理F浮=ρgV排可知，液体密度不变，浮力变小，排开液体的体积变小，福建舰将上浮一些，浸入海水中的深度变小，根据P=ρgh可知，船底所受海水的压强变小。
故答案为； 8×109；变小；变小。
【分析】（1）根据阿基米德原理计算“福建舰”满载静止在海面时，受到的浮力；
（2）根据二力平衡条件分析当舰载机飞离甲板，航母所受浮力的变化；
（3）结合浮力的变化，根据P=ρgh分析船底所受海水的压强的变化。
15．【答案】（1）
（2）
（3）
【解析】【解答】（1）过入射点作垂直于界面的法线，根据反射角等于入射角，在法线右侧的空气中画出反射光线；根据折射角小于入射角，在法线右侧的水中画出折射光线，如图所示：
（2）根据小磁针静止时N极的指向可判断出电磁铁的上端是S极，由安培定则可知，电源的右端是正极。滑片P向右移，吸引的大头针数量增多，说明电磁铁的磁性增强，电路中的电流变大，即滑动变阻器连入电路的阻值变小，滑片右移靠近下端接线柱，故滑动变阻器下边的右接线柱与开关左接线柱相连，如图所示：
（3）重力的方向竖直向下，过重心画出重力的示意图；支点在杠杆与树接触的位置，过支点作F1作用线的垂线即为动力F1的力臂L1，如图所示：
【分析】（1）根据光的反射定律和光的折射特点画出反射光线和折射光线；
（2）根据磁极间的相互作用规律判断电磁铁的南北极，利用安培定则分析电源的正负极；根据滑片P向右移，吸引的大头针数量增多，判断电路中电流的变化，从而判断出滑动变阻器应选的接线柱；
（3）根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；做出力的作用线，确定支点，从支点向的作用线引垂线，垂线段的长度即为力臂。
16．【答案】（1）2.25
（2）铁夹上移；98；低于
（3）10.0；缩小；变大
【解析】【解答】（1）由图可知，刻度尺的分度值为0.1cm，物体的长度为：
L=6.25cm-4.00cm=2.25cm。
（2） ① 如图甲所示，温度计的玻璃泡碰到了容器底，应把铁夹上移；
② 由图乙可知，温度计的分度值为1℃，示数为98℃，小于标准大气压下水的沸点100℃，故当地的大气压低于标准大气压。
（3） ① 如题图甲所示，刻度尺的分度值为1cm，凸透镜焦距f=10.0cm；
② 由图乙可知，物距u=25.0cm>2f，此时烛焰在光屏上成倒立、缩小的实像；将蜡烛移至35cm刻度线处，物距减小，像距变大，像变大。
故答案为：（1）2.25；（2）铁夹上移；98；低于；（3）10.0；缩小；变大。
【分析】（1）根据刻度尺的分度值读数；
（2）① 为确保用酒精灯外焰加热，温度计位置合理，按照自下而上组装；
②根据温度计的分度值读数，标准大气压下水的沸点100℃，气压越高，沸点越高；
（3）①根据刻度尺的分度值读数；
②当物距u>2f时，2f>v>f(u>v)，在光屏上得到倒立、缩小的实像，应用于照相机；根据物距减小，像距变大，像变大分析。
17．【答案】（1）C；需要；；10
（2）2；各组数据电流与电阻的乘积都一样
【解析】【解答】①② 由图中实验数据可知，电阻一定时，电流与电压成正比，ABDEF的电压与电流的比值为：
而C点电压与电流的比值为：
故第3组是明显错误的，分析时需要把它剔除掉；
过原点用直线将ABDEF五个点连接起来，如图所示：
（2）由表格中的数据可知，定值电阻两端的电压是：
U=IR=5Ω× 0.40A=10Ω× 0.20A=15Ω× 0.14A=20Ω× 0.10A=25Ω× 0.08A=2V，
各组数据电流与电阻的乘积都一样。
故答案为；（1）C；需要；；（2）2；各组数据电流与电阻的乘积都一样。
【分析】（1）①研究电流与电压的关系时，要控制电阻大小不变，由图乙中数据可知，电流随着电压的增大变大，据此分析；
②根据表格中数据，描绘出各组电流和电压对应点，用线连接起来；根据欧姆定律计算控制的电阻大小；
（2）研究电流与电阻关系时要控制电阻两端的电压不变，据此分析。
18．【答案】（1）平衡；便于测量力臂的长度
（2）15；F1l1=F2l2；只有一组数据，结论具有偶然性
（3）G；该点的力臂不等于该点到支点的距离
【解析】【解答】（1）实验前，杠杆静止时如图甲所示，此时杠杆处于平衡状态；调节平衡螺母，使杠杆水平平衡，目的是便于测量力臂的长度。
（2）根据表格数据可知，动力F1大于阻力F2由乙图可知左侧的钩码个数大于右侧钩码个数，所以左侧为动力F1，右侧为阻力F2，左侧动力臂为2小格，l1=10cm，每小格长度为5cm，右侧阻力臂为3小格，所以阻力臂为：
l2=5cm×3=15cm；
动力×动力臂=1.5N×10cm=15N.cm，
阻力×阻力臂=1.0N×15cm=15N.cm，
故分析数据，初步得出杠杆的平衡条件是：动力×动力臂=阻力×阻力臂，即F1l1=F2l2；由于只有一组数据，结论具有偶然性， 不具普遍性。
（3）如图丙所示，CB=BA=AO，他只需在G点挂适量钩码，使圆盘平衡，即可证明小红的说法是错误的，钩码挂在该点的理由是该点的力臂不等于该点到支点的距离。
故答案为：（1）平衡；便于测量力臂的长度；（2）15；F1l1=F2l2；只有一组数据，结论具有偶然性；（3）G；该点的力臂不等于该点到支点的距离。
【分析】（1）平衡状态包含静止和匀速直线运动状态；实验前，使杠杆水平平衡的目的是便于测量力臂的长度；
（2）根据表格数据和图乙分析得出阻力臂的大小，杠杆平衡的条件是F1l1=F2l2，一组数据，具有偶然性，为了得出普遍规律需要多次实验；
（3）为了验证“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”是否成立，应控制力的大小和支点到力的作用点的距离相等，支点到力的作用线的距离不同，据此分析。
19．【答案】（1）解：此次航行的平均速度为：
答：此次航行的平均速度为12km/h；
（2）航行的路程s=2.4km=2400m，此次航行时动力做的功：
答：此次航行时动力做的为72000J；
（3）船在水面静止时处于漂浮，满足二力平衡，船受到的浮力为：
船在水面静止时排开水的体积：
答：船在水面静止时排开水的体积为0.03m3。
【解析】【分析】（1）根据计算平均速度；
（2）根据W=FS计算航行时动力做的功；
（3）根据二力平衡可知漂浮时，根据阿基米德原理F浮=ρgV排求出船在水面静止时排开水的体积。
20．【答案】（1）刚好报警时，报警器两端的电压U0=3V，电路中的电流：
答：刚好报警时，电路中的电流为0.15A；
（2）刚好报警时，R1两端的电压为：
U1=U-U0=4.5V-3V=1.5V
此时R1的电阻为：
由图乙可知 此时ρ为；
答：刚好报警时，天然气浓度ρ=；
（3） 由图乙可知，当 ρ'= 时 ，
此时电路中的电流为：
刚好报警时，R0消耗的电功率
答： 刚好报警时，R0消耗的电功率0.225W。
【解析】【分析】（1）根据计算刚好报警时，电路中的电流；
（2） 根据串联电路电压的规律求出R1两端的电压，利用计算出R1的电阻，由乙图分析刚好报警时，天然气浓度ρ；
（3）由乙图可知报警浓度降至时，R1的阻值，根据欧姆定律计算出电路中的电流，利用P=UI计算R0消耗的电功率。
21．【答案】（1）引力
（2）刻度尺
（3）使材料受力均匀/使夹子拉力等于材料撕裂时拉力
（4）凯夫拉纤维片；872
（5）铝箔复合膜
【解析】【解答】（1）分子间同时存在引力和斥力，当物体被拉伸时，主要表现为引力，材料不易被撕裂是因为分子间存在引力，使得分子间有相互吸引的作用，阻碍材料被撕开；
（2）在这个实验中，要探究材料的撕裂强度等相关内容，需要知道材料的长度等尺寸信息，测量长度的常用工具是刻度尺，所以除了图中的器材外，还需要刻度尺；
（3）实验中匀速拉伸材料，根据二力平衡可知，当材料匀速运动时，夹子对材料的拉力与材料在受到撕裂力作用下的抵抗能力是一对平衡力，大小相等，这样就能使材料受力均匀，并且使夹子拉力等于材料撕裂时的拉力，从而更准确地测量相关数据；
（4）观察表格中不同材料的最大拉力数据，尼龙纤维布最大拉力为94N，凯夫拉纤维片最大拉力为218N，铝箔复合膜最大拉力为35N；凯夫拉纤维片的最大拉力最大，一般情况下，在其他条件相同的情况下，最大拉力越大，撕裂强度相对越大，所以撕裂强度最大的材料是凯夫拉纤维片；
由短文内容可知，撕裂强度大小等于最大拉力与材科厚度之比，厚度为0.25mm，凯夫拉纤维片的撕裂强度为：
218N÷0.25mm = 872N/mm；
（5）食品保鲜膜需要容易撕开，三种材料中，铝箔复合膜的最大拉力最小，它相对更容易被撕开，所以最适合做食品保鲜膜的是铝箔复合膜。
故答案为：(1)引力；(2)刻度尺；(3)使材料受力均匀/使夹子拉力等于材料撕裂时拉力；(4)凯夫拉纤维片；872；(5)铝箔复合膜。
【分析】（1）分子间同时存在引力和斥力；
（2）根据材料的长度标准尺寸需测量长、宽、厚，分析需要用到的测量工具；
（3）根据二力平衡分析；
（4）根据表格内容分析撕裂强度最大的材料，撕裂强度大小等于最大拉力与材科厚度之比；
（5）根据表格数据分析最大拉力最小的适合做食品保鲜膜。
22．【答案】（1）短路
（2）变大
（3）60 °
（4）2.4
（5）
【解析】【解答】（1）若OA与OP的夹角为θ=0°，且用导线代替定值电阻R0时，电源正负极直接连通，发生短路；
（2当OP转动的角度θ变大时，接入电路的电阻丝变长，电阻变大，根据串联分压原理可知，电压表示数变大；
（3）当电压表示数为UAP=1.5V时，R0两端的电压为：
U0=U-UAP=6V-1.5V=4.5V，
此时电路中的电流为：
接入电阻丝的电阻为：
OP转动的角度θ为
；
（4） 当OP转动的角度θ为120°时 ，电阻丝接入电路中的电阻为：
，
此时电路中的电流为：
电阻丝两端的电压，即电压表的示数为：
UAP'=I'RAP'=0.12A×20Ω=2.4V；
（5）要让角度值分布均匀，需让电压表示数与角度θ成正比，可将电阻丝AB全部接入电路，让电流恒定，电压表并联在AP两端，根据欧姆定律可知，电压表示数均匀变化，角度值分布均匀，如图所示：
故答案为：（1）短路 ；（2）变大 ；（3）60℃；（4）2.4；（5）。
【分析】（1）当电源正负极直接连通时，会发生短路；
（2）根据串联分压原理分析；
（3）当电压表示数为UAP=1.5V时，根据串联电路电压的规律可知R0两端的电压，利用欧姆定律求出电路中的电流，进而求出接入电路中电阻丝的电阻，根据电阻丝为30Ω时，转动的角度为180°，求出当电压表的示数为1.5V时，OP转动的角度θ；
（4） 根据电阻丝为30Ω时，转动的角度为180°，计算出电阻丝接入电路的电阻大小，利用欧姆定律求出电路中的电流，根据U=IR计算电压表的示数；
（5）要让角度值分布均匀，需让电压表示数与角度θ成正比，可将电阻丝AB全部接入电路，让电流恒定，电压表并联在AP两端，根据欧姆定律可知，电压表示数均匀变化，角度值分布均匀，据此分析并画出电路图。
23．【答案】（1）减小质量
（2）C
（3）1×105
（4）15%；360；27.8
【解析】【解答】（1）“九天”机身采用轻质复合材料的目的是减小质量；
（2） 根据流体压强与流速：流速大压强小，流速小压强大可知，无人机在升空时要产生向上的升力，机翼形状应为上凸下平的形状，这样机翼上方流速大、压强小，下方流速小、压强大，产生向上升力。故AB不符合题意，C符合题意。
故选C。
（3）由表格数据可知，“九天”最大起飞质量为16t，最大载荷能力为6t，可知，“九天”空载质量为：
m=16t-6t=10t=1 x 104kg
“九天”空载起飞时，升力至少等于“九天”空载的重力，即
F=G=mg=1 x 104kg x 0N/kg =1 x 105N
（4）“九天”空载匀速直线巡航10h，消耗燃油1.6t，燃油完全燃烧放出的热量为：
Q放=mq=1.6 x 103kg x 4.5×107J/kg =7.2 x 1010J
发动机获得的机械能为：
W机械=7.2 x 1010J x 30%=2.16 x 1010J
任务荷载功率P=90KW，荷载能量为：
W=Pt=90kW x 10h=900kW·h =3.24 x 109J
本次测试中，部分的机械能转化为任务载荷能量的效率为：
；
发动机80%机械能用于做推进功：
W推=W机械×80%=2.16 x 1010J×60%=1.296×1010J，
推进功率为：
，
设巡航速度为v，由“九天”受到的空气阻力F阻与速度v2的关系图像，设F阻=kv2，把F阻=1.8×103N，v2=5×103m2/s2，带入式子有：
1.8×103N=k×5×103m2/s2，
解得：k=，
因为无人机匀速直线飞行，受力平衡，有：
F推=F阻=F推v=kv3，
即：
3.6×105W=×v3
解得：v=100m/s=360km/h；
此时受到的阻力为：
F阻'=kv2=×（100m/s）2=3600N，
升阻比为：
。
故答案为：（1）减小质量；（2）C；（3）1×105；（4）15%；360；27.8。
【分析】（1）“九天”机身采用轻质复合材料，密度小，体积一定时，质量较小；
（2）流体压强与流速的关系：流体的流速越大的位置，压强越小；流体的流速越小的位置，压强越大；
（3）根据二力平衡F=G=mg分析升力大小；
（4）根据Q放=mq计算“九天”空载匀速直线巡航10h，消耗燃油1.6t，燃油完全燃烧放出的热量Q放，根据热效率得出发动机获得的机械能W机械，根据W=Pt计算任务荷载功率P=90KW，荷载能量，根据本次测试中，部分的机械能转化为任务载荷能量的效率，根据推进效率求出发动机80%机械能用于做推进功W推，利用计算推进功率P推，设巡航速度为v，由“九天”受到的空气阻力F阻与速度v2的关系图像，设F阻=kv2，代入数据求出k值，无人机匀速直线飞行，受力平衡，F推=F阻=F推v=kv3，代入数据即可求出“九天”巡航速度；利用F阻'=kv2求出阻力大小，根据升阻比是指无人机在飞行过程中，升力与飞行阻力的比值求出升阻比。 数据序号
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.40
0.20
0.14
0.10
0.08
实验次序
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.5
10
1.0

材料种类
最大拉力Fmax/N
尼龙纤维布
94
凯夫拉纤维片
218
铝箔复合膜
35
最大起飞重量
16t
最大载荷能力
6t
最大飞行速度
700km/h
热效率
30%
任务载荷功率
90kW
推进效率
60%
