四川省南充市2026年中考一诊物理试题附答案

这是一份四川省南充市2026年中考一诊物理试题附答案，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

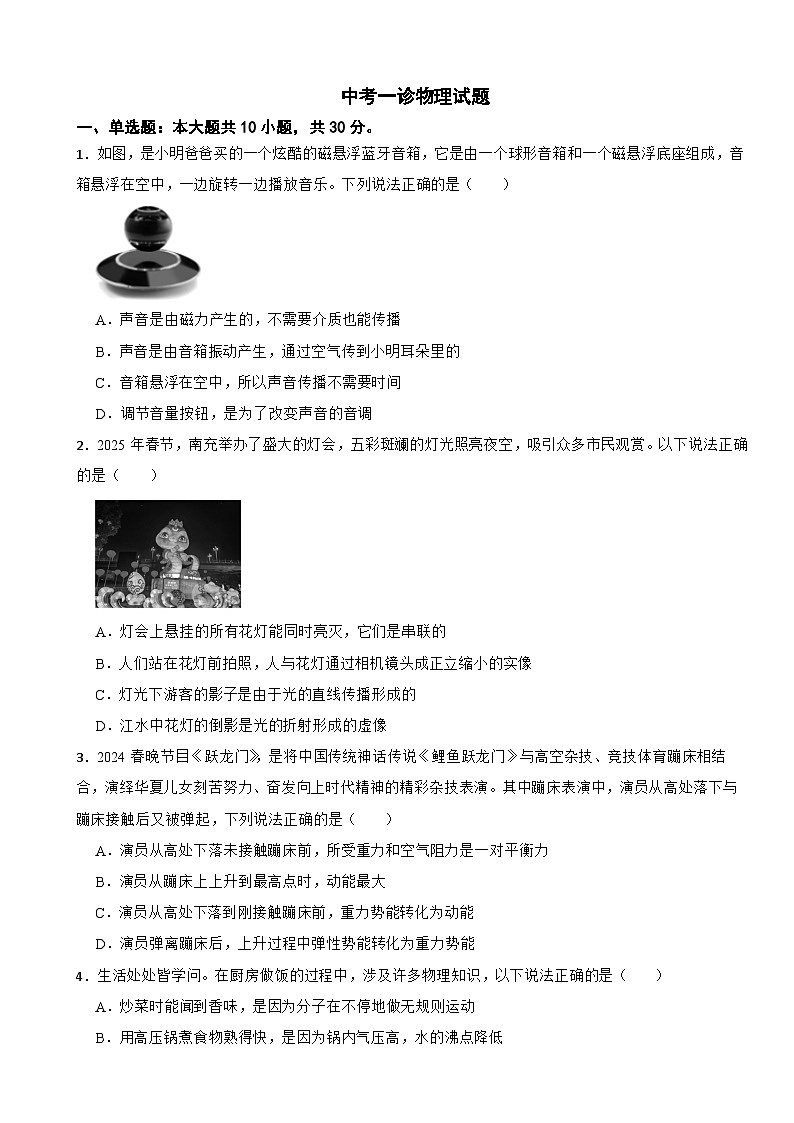

1．如图，是小明爸爸买的一个炫酷的磁悬浮蓝牙音箱，它是由一个球形音箱和一个磁悬浮底座组成，音箱悬浮在空中，一边旋转一边播放音乐。下列说法正确的是（ ）
A．声音是由磁力产生的，不需要介质也能传播
B．声音是由音箱振动产生，通过空气传到小明耳朵里的
C．音箱悬浮在空中，所以声音传播不需要时间
D．调节音量按钮，是为了改变声音的音调
2．2025年春节，南充举办了盛大的灯会，五彩斑斓的灯光照亮夜空，吸引众多市民观赏。以下说法正确的是（ ）
A．灯会上悬挂的所有花灯能同时亮灭，它们是串联的
B．人们站在花灯前拍照，人与花灯通过相机镜头成正立缩小的实像
C．灯光下游客的影子是由于光的直线传播形成的
D．江水中花灯的倒影是光的折射形成的虚像
3．2024春晚节目《跃龙门》，是将中国传统神话传说《鲤鱼跃龙门》与高空杂技、竞技体育蹦床相结合，演绎华夏儿女刻苦努力、奋发向上时代精神的精彩杂技表演。其中蹦床表演中，演员从高处落下与蹦床接触后又被弹起，下列说法正确的是（ ）
A．演员从高处下落未接触蹦床前，所受重力和空气阻力是一对平衡力
B．演员从蹦床上上升到最高点时，动能最大
C．演员从高处下落到刚接触蹦床前，重力势能转化为动能
D．演员弹离蹦床后，上升过程中弹性势能转化为重力势能
4．生活处处皆学问。在厨房做饭的过程中，涉及许多物理知识，以下说法正确的是（ ）
A．炒菜时能闻到香味，是因为分子在不停地做无规则运动
B．用高压锅煮食物熟得快，是因为锅内气压高，水的沸点降低
C．菜刀的刀刃很锋利，是通过增大压力来增大压强的
D．抽油烟机工作时，利用了流速大的地方压强大的原理

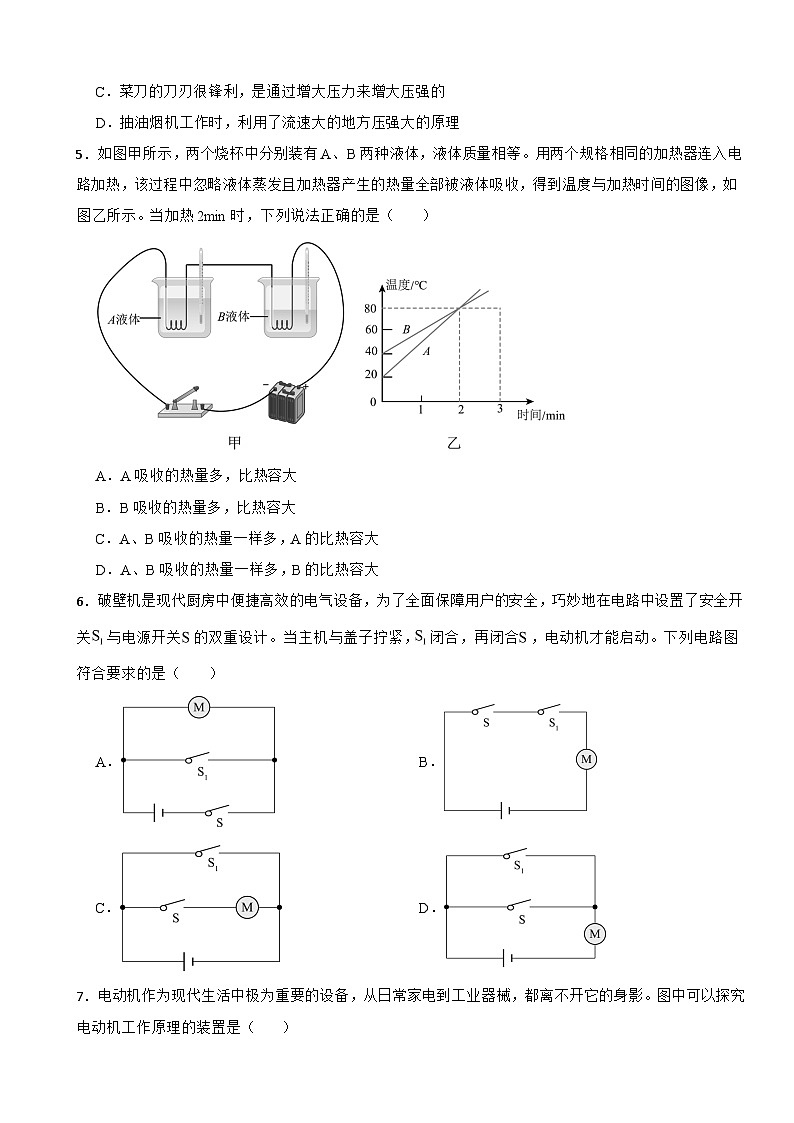

5．如图甲所示，两个烧杯中分别装有A、B两种液体，液体质量相等。用两个规格相同的加热器连入电路加热，该过程中忽略液体蒸发且加热器产生的热量全部被液体吸收，得到温度与加热时间的图像，如图乙所示。当加热2min时，下列说法正确的是（ ）
A．A吸收的热量多，比热容大
B．B吸收的热量多，比热容大
C．A、B吸收的热量一样多，A的比热容大
D．A、B吸收的热量一样多，B的比热容大
6．破壁机是现代厨房中便捷高效的电气设备，为了全面保障用户的安全，巧妙地在电路中设置了安全开关与电源开关的双重设计。当主机与盖子拧紧，闭合，再闭合，电动机才能启动。下列电路图符合要求的是（ ）
A．B．
C．D．

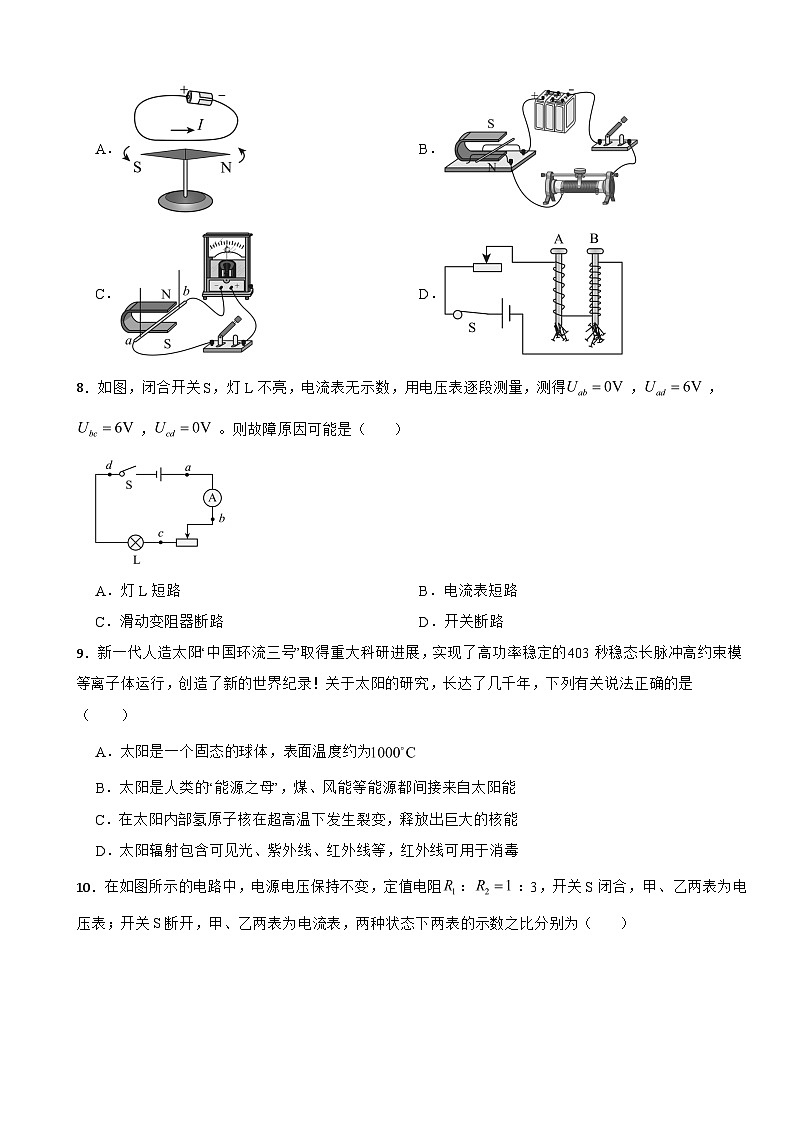

7．电动机作为现代生活中极为重要的设备，从日常家电到工业器械，都离不开它的身影。图中可以探究电动机工作原理的装置是（ ）
A．B．
C．D．
8．如图，闭合开关S，灯L不亮，电流表无示数，用电压表逐段测量，测得，，，。则故障原因可能是（ ）
A．灯L短路B．电流表短路
C．滑动变阻器断路D．开关断路
9．新一代人造太阳“中国环流三号”取得重大科研进展，实现了高功率稳定的403秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录！关于太阳的研究，长达了几千年，下列有关说法正确的是（ ）
A．太阳是一个固态的球体，表面温度约为
B．太阳是人类的“能源之母”，煤、风能等能源都间接来自太阳能
C．在太阳内部氢原子核在超高温下发生裂变，释放出巨大的核能
D．太阳辐射包含可见光、紫外线、红外线等，红外线可用于消毒
10．在如图所示的电路中，电源电压保持不变，定值电阻：：3，开关S闭合，甲、乙两表为电压表；开关S断开，甲、乙两表为电流表，两种状态下两表的示数之比分别为（ ）
A．1：3ㅤ：4B．4：3ㅤ：1
C．4：3ㅤ：1D．4：3ㅤ：4
二、多选题：本大题共2小题，共8分。
11．如图，电源电压为，电压表量程为“”，电流表量程为“”，滑动变阻器规格为“，1A”，小灯泡L标有“，”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流和其它元件安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
A．小灯泡正常发光的电阻是
B．电压表示数变化范围是
C．电流表的示数变化范围是
D．滑动变阻器连入电路的阻值变化范围是
12．置于水平桌面上的两个完全相同的容器内分别装有深度相同的甲、乙两种液体，现将同一只密度计分别放在甲、乙两种液体中，密度计静止时如图所示。下列判断正确的是（ ）
A．密度计在两种液体中受到的浮力相等
B．密度计在乙液体中受到的浮力较大
C．甲液体的密度大于乙液体的密度
D．甲、乙两种液体对容器底部的压强相等
三、填空题：本大题共6小题，共24分。
13．中国空间站“天和”核心舱在距离地面约400公里的轨道上以的速度绕地球运行，若空间站以恒定速度运行30s，它能绕地球飞行的距离是 km，若以地球表面为参照物，空间站是 （选填“静止”或“运动”）的。
14．2024年4月，两辆氢能源汽车实现了从北京到上海1500km长距离运输测试，这是中国氢能源车辆首次大范围、长距离、跨区域的实际运输测试。该款氢能源汽车在公路上行驶30km，用时0.4h，受到的牵引力为，消耗氢气，则此过程中牵引力做功为 J，利用氢能的效率为 （）。
15．如图所示，重为15N、边长0.1m的正方体物块静置于粗糙的水平桌面上，物块对桌面的压强为 Pa，向右推动物块，物块掉入水槽中（水足够深），其静止后所受浮力为 N。（g=10N/kg）
16．将两个充满气的气球与头发摩擦后，用细线悬挂起来，出现了如图所示的现象，这是因为两个气球带上了 （选填“同种”或“异种”）电荷，相互排斥；将气球靠近碎纸屑，碎纸屑被吸到气球上，说明带电体具有 的性质。
17．某品牌牛奶包装上有“500mL”的字样，这盒牛奶的质量约为 g（牛奶的密度约等于水的密度）；喝了一半，剩余牛奶的密度 （选填“变小”或“变大”或“不变”）。
18．如图甲电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V；当滑动变阻器的滑片在中点位置时，电路消耗的总功率为 W。
四、作图题：本大题共2小题，共4分。
19．如图所示，在遵守安全用电原则的前提下，用笔画线代替导线将图中引出线、、、、、正确连入家庭电路中（开关只控制灯泡）。
20．一根绳子系着一个小球在竖直平面内摆动。请你作出小球摆动到右边最高点时，小球所受绳子拉力F与重力G的示意图。
五、实验探究题：本大题共3小题，共16分。
21．物理兴趣小组探究“凸透镜成像规律”的实验。
（1）他先用焦距为20cm的透镜甲进行实验，当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，所成的像是倒立的 （选填“放大”或“缩小”）的实像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是根据这一原理工作的。
（2）接下来改用焦距为10cm的透镜乙继续实验。如果不改变蜡烛和光屏的位置，还想在光屏上得到缩小的实像，透镜乙应该放在透镜甲的 侧（选填“左”或“右”）。
22．下面是小英探究“滑动摩擦力大小与哪些因素有关”的实验。
（1）如图甲，将一个木块放在长木板上，用弹簧测力计沿水平方向 拉动木块。
（2）如图乙，在木块上放一个重物，重复上面的操作，比较甲、乙两图中弹簧测力计的示数可探究滑动摩擦力大小与 的关系。
（3）为了操作方便，小明对实验进行了如图丙的改进，将弹簧测力计固定，拉动木块下的毛巾，木块相对地面保持静止，这样改进后 （填“需要”或“不需要”）匀速拉动毛巾。比较甲、丙两图可得出：压力相同时， ，滑动摩擦力越大。
23．在“测量小灯泡额定功率”的实验中，小利选用的小灯泡L的额定电压为。
（1）小利按如图甲的电路图，连接好电路，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图乙所示；要测量小灯泡L的额定功率，滑片P应向 （选填“左”或“右”）移动，使灯泡正常发光，此时电流表示数为，则小灯泡L的额定功率为 W。
（2）实验结束后，小利认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个电压恒为6V的电源、另一个额定电压为3V的小灯泡和一个阻值为的定值电阻等器材，设计了如图丙所示的电路，并完成了实验。实验过程如下：
①断开开关，闭合开关S、，移动滑动变阻器R的滑片P，使小灯泡正常发光；
②断开开关，闭合开关S、，保持滑动变阻器R的滑片P位置不变，读出电压表的示数为2V；
③小灯泡的额定功率为 W。
六、计算题：本大题共2小题，共18分。
24．如图甲是一款家用暖菜板，其内部简化电路如图乙，、均是发热电阻（阻值不随温度变化），通过调节开关控制有“高温”和“低温”两个挡位，暖菜板在高温挡正常工作时，电功率为400W，，求：
（1）高温挡正常工作时的电流；
（2）和的阻值；
（3）在用电高峰期，小明仅让暖菜板在高温挡单独工作，如图丙所示的电能表转盘转动了162r，求此时他家的实际电压。
25．物理项目化学习活动中，某科技小组的同学设计了测量小汽车油箱内油量的装置模型，如图甲。模型中电源电压为12V，是阻值为的定值电阻，压敏电阻在一定范围内的阻值与所受压力的关系如图乙所示，油量表（实质上是电流表）量程为。当油箱中的油全部消耗完时，电流表示数。汽油的密度为，求；
（1）油箱受到的重力为多少？
（2）当油箱中加入40L的汽油时，电流表的示数为多少？
（3）该油箱最多能加入汽油的质量为多少？
答案
1．【答案】B
【解析】【解答】解：A、声音是由物体振动产生的，需要介质才能传播，故A错误；
B、声音是由音箱振动产生，通过空气传到小明耳朵里的，故B正确；
C、声音在15℃空气中的传播速度是340m/s，传播需要时间，故C错误；
D、调节音量按钮，是为了改变声音的响度，故D错误。
故选：B。
【分析】 （1）声音是由物体的振动产生的；声音的传播需要介质。
（2）声音通过空气传到人耳。
（3）声音的传播需要时间。
（4）声音的大小叫响度，响度与振幅和距离声源的远近有关。
2．【答案】C
【解析】【解答】 解：A、灯会上悬挂的所有花灯能同时亮灭，有可能是串联的，有可能是并联，并联时开关在干路中，故A错误；
B、人们站在花灯前拍照，人与花灯通过相机镜头成倒立缩小的实像，故B错误；
C、灯光下游客的影子是由于光的直线传播形成的，故C正确；
D、江水中花灯的倒影是光的反射形成的虚像，故D错误。
故选：C。
【分析】（1）灯会上悬挂的所有花灯是并联的；
（2）根据凸透镜成像规律可知物体通过相机镜头成倒立缩小的实像；
（3）影子是由于光的直线传播形成的；
（4）倒影是光的反射形成的虚像。
3．【答案】C
【解析】【解答】 解：A、演员从高处下落未接触蹦床前，重力大于空气阻力，所受重力和空气阻力不是一对平衡力，故A错误；
B、演员从蹦床上上升到最高点时，动能与质量和速度有关，质量不变，速度最小，动能最小，故B错误；
C、运动员在接触蹦床前的下落过程中，重力势能与高度和质量有关，质量不变，所处高度变小，重力势能变小；质量不变、速度变大，其动能变大，其重力势能转化为动能，故C正确；
D、运动员在离开蹦床后的上升过程中，重力势能变大；动能变小，其动能转化为重力势能，故D错误。
故选：C。
【分析】（1）二力平衡的条件：大小相等、方向相反，作用在一条直线上，作用在一个物体上；
（2）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大；
（3）重力势能大小的影响因素：质量、被举得高度；质量越大，高度越高，重力势能越大；
（4）弹性势能与弹性形变大小有关。
4．【答案】A
【解析】【解答】 解：A.炒菜时能闻到香味，是因为分子在不停地做无规则运动，故A正确；
B.水的沸点与气压有关，用高压锅煮食物熟得快，是因为锅内气压高，水的沸点升高，故B错误；
C.压强与压力和受力面积有关，在压力相同时，菜刀的刀刃很锋利，是通过减小受力面积来增大压强的，故C错误；
D.流体压强与流速的关系是流速越大，压强越小，抽油烟机利用了流速大的地方压强小的原理，故D错误；
故选：A。
【分析】 一切物质的分子都在不停地做无规则运动。这种无规则运动叫作分子的热运动。
液体的沸点跟气压有关，气压增大，沸点升高。
增大压强的方法：在压力一定时，减小受力面积增大压强。
流体在流速大的地方压强较小，在流速小的地方压强较大。
5．【答案】D
【解析】【解答】图中，加热器规格相同，加热时间相同，不同液体吸收的热量相同，当A、B均加热2min时，吸收的热量相同，A的温度变化的多，根据，A的比热容较小，B的比热容较大，故D正确，ABC错误。
故选D。
【分析】物体的质量和吸收热量相同时，温度差越小，吸热能力越强。
6．【答案】B
【解析】【解答】 解：由题意可知，只有开关S1，S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，两开关、电动机与电源组成串联电路，由图示电路图可知，B正确。
故选：B。
【分析】 串联的各电路元件相互影响，不能独立工作；并联的各电路元件与不影响，能独立工作；根据题意确定两开关与电动机的连接方式，然后分析电路图答题。
7．【答案】B
【解析】【解答】 解：电动机的工作原理是通电导线在磁场中受到力的作用。以下是对各选项装置的分析：
A、是奥斯特实验装置，用来探究电流的磁效应，即通电导线周围存在磁场，与电动机工作原理不同，故A不符合题意。
B、当闭合开关后，通电导体在磁场中会受到力的作用而运动，此装置可以探究电动机的工作原理，故B符合题意。
C、通常是电磁感应现象的实验装置，闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是发电机的工作原理，故C不符合题意。
D、一般是探究电磁铁磁性强弱与哪些因素有关的实验装置，与电动机工作原理无关，故D不符合题意。
故选：B。
【分析】电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的。
8．【答案】C
【解析】【解答】 解：闭合开关后，小灯泡不发光，电流表无示数，则是某处断路，电压表测断路位置为电源电压，测连通位置时，电压为零；
由题意可知，Uab=0V，Uad=6V，Ucd=0V，Ubc=6V，因此滑动变阻器之间有断路。
故选：C。
【分析】 利用电流表和电压表判断电路中的故障，依据在故障电路中电流表和电压表显示的现象来判断。
9．【答案】B
【解析】【解答】 解：A、太阳的主要材料氢，是一个巨大的核能火炉，表面温度越6000℃，故A错误；
B、太阳是人类的“能源之母”，煤、风能等能源都间接来自太阳能，故B正确；
C、在太阳内部氢原子核在超高温下发生聚变，释放出巨大的核能，故C错误；
D、阳辐射包含可见光、紫外线、红外线等，紫外线可用于消毒，是荧光物质发光等，红外线不会消毒，故D错误。
故选：B。
【分析】 （1）太阳是一个巨大的核能火炉，表面温度越6000℃；
（2）人类获取的绝大多数能源都直接或间接来源于太阳能；
（3）太阳内部时时刻刻都在发生核聚变；
（4）太阳辐射包含可见光、紫外线、红外线等，紫外线可用于消毒。
10．【答案】D
【解析】【解答】 解：当甲、乙两表为电压表时，R1和R2串联，甲与电源并联，测电源的电压，乙与R2并联，测R2两端的电压，因串联电路处处电流相等，所以过定值电阻R1，R2的电流之比为1：1，
在串联电路中电压之比等于电阻之比，定值电阻R1、R2两端电压之比等于电阻之比：，根据串联电路中电压规律，所以甲、乙电压表示数之比：，
当开关S断开，甲、乙两表为电流表时，R1和R2并联，甲电流表与R2串联，测R2支路的电流，乙电流表测干路电流，所以：，
由于并联电路中，干路电流等于各支路电流之和，则：，故D正确。
故选：D。
【分析】 （1）当开关S闭合，甲、乙两表为电压表时，R1和R2串联，甲测电源的电压，乙测R2两端的电压，根据串联电路电流规律求出通过定值电阻R1、R2的电流之比，根据欧姆定律求出定值电阻R1、R2两端电压之比，根据串联电路电压规律求出两电表示数之比；
（2）当开关S断开，甲、乙两表为电流表时，R1和R2并联，甲电流表测R2支路的电流，乙电流表测干路电流，根据并联电路的电压特点和欧姆定律求出两支路的电流之比，再根据并联电路的电流特点求出两电流表示数之比。
11．【答案】A,B
【解析】【解答】 解：A、根据灯泡的铭牌可知灯泡的电阻为：，故A正确；BCD、根据灯泡的铭牌可知小灯泡的额定电流为：，滑动变阻器允许通过的最大电流为1A，电流表量程为“0～0.6A”，电路中的最大电流Imax=0.5A，此时灯泡正常发光；
由串联电路电压的规律可知变阻器的电压U滑=U-UL；
由欧姆定律知此时滑动变阻器接入电路的电阻最小，变阻器的最小阻值为：；
根据串联分压的原理可知，当电压表示数最大为3V时，根据分压原理可知滑动变阻器接入电路中的电阻最大，电路中的电流最小，
由串联电路电压的规律可知此时灯泡两端的最小电压：UL'=U-U滑max=4.5V-3V=1.5V，
根据欧姆定律可得电路中的最小电流：，
所以电路中电流变化的范围是0.3A～0.5A，故C错误；
滑动变阻器接入电路中的最大阻值：，
所以滑动变阻器阻值变化的范围是4Ω～10Ω，故D错误；
电源电压为4.5V，灯泡额定电压为2.5V，灯泡两端最大电压为2.5V，
此时滑动变阻器两端电压最小为：U滑=U-UL=4.5V-2.5V=2V，
则电压表示数变化范围是2V～3V，故B正确。
故选：AB。
【分析】 （1）由欧姆定律求出灯的电阻；
（2）根据串联电路的电流特点可知电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值；
当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，利用欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围。
12．【答案】A,C
【解析】【解答】AB．将密度计放在甲、乙两种液体中，密度计静止，如图，密度计漂浮，根据物体的浮沉条件，密度计在甲、乙液体中受到的浮力等于密度计的重力，密度计在两种液体中受到的浮力相等，故A正确，B错误；
C．密度计在两种液体中受到的浮力相等，密度计排开乙液体体积大，根据，甲液体的密度大于乙液体的密度，故C正确；
D．图中，两液体的深度相同，液体密度不同，根据p=ρgh，两种液体对容器底部的压强不相等，故D错误。
故选AC。
【分析】密度计在液体中漂浮，受到的浮力等于自身重力；浮力相同时，根据，判断液体密度大小；深度相同时，根据p=ρgh，判断液体压强的大小。
13．【答案】231；运动
【解析】【解答】 解：（1）根据得，题中已知速度和时间，则天和”核心舱绕地球飞行的距离：s=vt=7.7km/s×30s=231km；
（2）以地球表面为参照物，空间站与地球之间的位置发生了改变，所以空间站是运动的。
故答案为：231；运动。
【分析】 （1）已知速度和时间，根据速度公式算出天和”核心舱绕地球飞行的距离；
（2）在判断物体的运动静止时，要看物体相对于参照物的位置是否发生改变，如果改变，物体是运动的，如果不变，则物体是静止的。
14．【答案】；37.5%
【解析】【解答】 解：（1）题干已知牵引力和行驶的路程，根据做功公式可知牵引力做的功：W=Fs=1.4×103N×30×103m=4.2×107J，
（2）根据燃料燃烧放热公式可知，氢气完全燃烧放出的热量：；利用氢能的效率等于有用功除以燃料燃烧释放的能量：。
故答案为：4.2×107；37.5%。
【分析】 （1）利用W=Fs计算牵引力做的功（有用能量）；
（2）知道氢气的质量、热值，利用Q放=mq计算氢气完全燃烧放出的热量（总能量）；利用氢能的效率等于牵引力做的功与氢气完全燃烧放出热量的比值。
15．【答案】1500；10
【解析】【解答】 解：正方体物块对水平桌面的压力F=G=15N，受力面积S=0.1m×0.1m=0.01m2，
物块对桌面的压强：；
正方体物块的体积：V=0.1m×0.1m×0.1m=0.001m3，
物块全部浸没在水中时受到的浮力：
F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×0.001m3=10N，
因为F浮＜G，所以物块掉入水槽中（水足够深）沉底，其静止后所受浮力不变，大小还是F浮=10N。
故答案为：1500；10。
【分析】 （1）物体对水平桌面的压力等于物体本身的重力，求出物块的底面积，即受力面积，根据公式可求对桌面的压强；
（2）首先求得正方体物块的体积，利用F浮=ρ水gV排求得物块全部浸没在水中时受到的浮力，与其重力比较，确定其状态，然后可知其静止后所受浮力。
16．【答案】同种；吸引轻小物体
【解析】【解答】 解：同种电荷相互排斥，气球带有电荷，两气球彼此排斥分开，说明两只气球带上了同种电荷；
说明带电体具有吸引轻小物体的性质。
故答案为：同种；吸引轻小物体。
【分析】 （1）电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引；
（2）带电体具有吸引轻小物体的性质。
17．【答案】500；不变
【解析】【解答】 解：题干中已知牛奶的体积V=500mL=500cm3，
由变形式可得，牛奶的质量m=ρV=1.0g/cm3×500cm3=500g；
密度是物质的一种特性，喝了一半后，剩余牛奶的密度不变。
故答案为：500；不变。
【分析】 根据可得牛奶的质量；密度是物质的一种特性，与物质的种类和状态等有关，与质量和体积无关，由此可知剩余牛奶的密度变化情况。
18．【答案】9；​​​​​​​
【解析】【解答】 解：由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电压表和电流表的示数最大，
由图乙可知，电源的电压U=9V，此时电路中电流I=1.5A，
由可得，定值电阻的阻值：；（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，
由图乙可知，电路的电流I'=0.5A，电压表的示数UR=3V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：U滑=U-UR=9V-3V=6V，
则滑动变阻器的最大阻值：；
当滑动变阻器的滑片在中点位置时，电路消耗的总功率为：。
故答案为：9；6.75。
【分析】由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电压表和电流表的示数最大，根据图乙读出电源的电压，根据欧姆定律求出定值电阻R的阻值；
（2）当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，根据串联电路的电压特点求出变阻器两端的电压，根据欧姆定律求出滑动变阻器的最大阻值；当滑动变阻器的滑片在中点位置时，根据算出电路消耗的总功率。
19．【答案】
【解析】【解答】 解：三孔插座的 接法是，左接零线，右接火线，上接地线；
开关控制灯泡。为了用电安全，火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；如图所示：
【分析】 （1）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
20．【答案】
【解析】【解答】地球上，物体受到的重力竖直向下，从重心向下画线，标出重力符号G，拉力从重心沿绳斜向上画，标出符号F，如图所示：
【分析】物体受到的重力竖直向下；物体受到的拉力沿绳子方向。
21．【答案】（1）缩小；照相机
（2）右
【解析】【解答】 解：（1）由图甲可知，此时u＞v，成倒立、缩小的实像，应用为照相机；
（2）凸透镜的焦距越小，对光的偏折能力越强；先用焦距为20cm的透镜甲进行实验，在光屏上得到了缩小的实像，说明此时物距大于40cm；接下来他想改用焦距为10cm的透镜乙继续实验。若不改变凸透镜的位置，像会成在光屏的前方，如果不改变发光体和光屏的位置，要使得像重新成在光屏上，则需减小像距（同时增大了物距），所以，想在光屏上得到缩小的实像，透镜乙应该放在透镜甲的右侧。
故答案为：（1）缩小；照相机；（2）右。【分析】 （1）凸透镜成实像时，当u＞v，成倒立缩小的实像，应用为照相机；
（2）凸透镜的焦距越小，对光的偏折能力越强，据此分析。
（1）[1]由图可知，物距（蜡烛到透镜的距离）大于像距（光屏到透镜的距离），且物距大于2倍焦距（40cm），此时凸透镜成倒立、缩小的实像。
[2]照相机的工作原理是利用凸透镜成倒立、缩小的实像，因此该成像特点与照相机的成像原理相同。
（2）透镜乙的焦距（10cm）比透镜甲（20cm）更小，对光的会聚能力更强。若不改变蜡烛和光屏的位置，仍想在光屏上得到缩小的实像，需使像距减小，因此透镜乙应放在透镜甲的右侧，使物距增大，像距减小，从而满足缩小的实像条件。
22．【答案】（1）匀速直线
（2）压力大小
（3）不需要；接触面越粗糙
【解析】【解答】 解：（1）小明用弹簧测力计沿水平方向拉动木块，并使木块做匀速直线运动，根据二力平衡可知，弹簧测力计拉力大小与摩擦力大小相等；
（2）在木块上放一个重物，改变压力的大小，接触面的粗糙程度不变，是探究滑动摩擦力的大小与作用在物体表面的压力的关系；
（3）该装置的优点是：不需要控制木板做匀速直线运动，方便实验操作；
甲图和丙图所示实验，压力大小相同，接触面的粗糙程度不同，测力计的示数不同，且毛巾表面粗糙，弹簧测力计的示数大，滑动摩擦力大，说明了滑动摩擦力的大小与接触面的粗糙程度有关，在压力相同时，接触面越粗糙，滑动摩擦力越大。
故答案为：（1）匀速直线； （2）压力大小；（ 3 ）不需要；接触面越粗糙。
【分析】 （1）木块在长木板上做匀速直线运动，根据二力平衡可知，弹簧测力计拉力大小与摩擦力大小相等，根据弹簧测力计的分度值读出弹簧测力计的示数，从而知道摩擦力；
（2）要探究摩擦力与压力的关系，需使接触面的粗糙程度相同，压力大小不同；
（3）从方便实验操作、方便读数的角度分析答题；
比较甲、丙两图，得出摩擦力大小与接触面粗糙程度的关系。
（1）实验时，小明将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，并使木块做匀速直线运动，根据二力平衡可知，弹簧测力计拉力大小与摩擦力大小相等，可以测出木块在木板上滑行时受到的摩擦力。
（2）在木块上放一个重物，接触面的粗糙程度不变，改变了压力的大小，是探究滑动摩擦力的大小与压力大小的关系。
（3）[1]如图丙所示的实验装置中，木块与弹簧测力计固定不动，拉动木板运动，该装置的优点是：不需要控制木板做匀速直线运动，方便实验操作。
[2]甲图和丙图所示实验，压力大小相同，接触面的粗糙程度不同，测力计的示数不同，且毛巾表面粗糙，弹簧测力计的示数大，滑动摩擦力大，说明了滑动摩擦力的大小与接触面的粗糙程度有关，在压力相同时，接触面越粗糙，滑动摩擦力越大。
23．【答案】（1）左；0.6
（2）1.8
【解析】【解答】解：（1）电压表示数如图乙所示，读出其示数为1.8V；示数小于灯的额定电压2.5V，应减小变阻器的电压，由分压原理，应减小变阻器两端连入电路中的电阻大小故滑片向左移动，直到电压表示数为额定电压；灯泡的额定功率：P额=U额I额=2.5V×0.24A=0.6W
（2）①断开开关S1，闭合开关S、S2，滑动变阻器与小灯泡L串联，电压表与滑动变阻器并联，测滑动变阻器的电压，电压表的示数为：U=U电源-UL=6V-3V=3V，小灯泡L 正常发光；
②断开开关S2，闭合开关S、S1，变阻器与定值电阻串联，保持滑动变阻器R的滑片P位置不变，电压表测滑动变阻器的电压，读出电压表的示数为2V，定值电阻的电压为U0=6V-2V=4V
变阻器的电压为定值电阻的电压，故变阻器连入电路的电阻为R滑=0.5×10Ω=5Ω，在步骤①中，电路中的电流为；
小灯泡L的额定功率为P额=ULI=3V×0.6A=1.8W。
故答案为：（1）左；0.6；（2）1.8。
【分析】 （1）根据电压表选用的量程确定分度值读数，比较与额定电压的大小，灯在额定电压下正常发光，根据串联电路电压的规律及分压原理分析滑片P移动的方向，根据P=U灯I灯使得出小灯泡L的额定功率。
（2）①分析断开开关S1，闭合开关S、S2，电路的连接及电压表测量的电压，根据串联电路的电压原理得出电压表的示数，小灯泡L 正常发光；
②分析断开开关S2，闭合开关S、S1时电路的连接，电压表测滑动变阻器的电压，因滑动变阻器R的滑片P位置不变，根据串联电路电压的规律得出定值电阻的电压，由分压原理得出变阻器连入电路的电阻在步骤①中，由欧姆定律得出电路中的电流，即灯的额定电流，根据P=UI得出小灯泡L的额定功率。
（1）[1]电压表示数如图乙所示，电压表所选量程为，分度值为，读出其示数为，示数小于灯的额定电压，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小故滑片向左移动，直到电压表示数为额定电压。
[2]灯泡的额定功率
（2）①断开开关，闭合开关S、，滑动变阻器与小灯泡L串联，电压表测滑动变阻器的电压，根据串联电路的电压原理，电压表的示数为，小灯泡L正常发光；
②断开开关，闭合开关S、，变阻器与定值电阻串联，保持滑动变阻器R的滑片P位置不变，电压表测滑动变阻器的电压，读出电压表的示数为2V，定值电阻的电压为
变阻器的电压为定值电阻的电压倍，故变阻器连入电路的电阻为，在步骤①中，电路中的电流为
③小灯泡L的额定功率为
24．【答案】（1）解：暖菜板处于高温挡正常工作时的电流为：。
答：高温挡正常工作时的电流为1.8A。
（2）解：开关S接1时，只有R1工作，S接2时，R1、R2串联，因为串联电路的总电阻比任何一个分电阻都大，所以根据可知，开关S接1时，处于高温挡，S接2时，处于低温挡，
则R1的阻值为：，
因为P高温：P低温=10：1，则：，
R1、R2串联时的总电阻为：，
则R2的阻值为：R2=R总-R1=1210Ω-121Ω=1089Ω。
答：R1的阻值为121Ω，R2的阻值为1089Ω。
（3）解：3000r/（kW•h）表示电路中每消耗1kW•h的电能，转盘转3000圈，暖菜板在高温挡工作消耗的电能为：
暖菜板的实际功率为：，
则此时暖菜板两端的实际电压为：。
答：此时他家的实际电压为198V。
【解析】【分析】 （1）根据P=UI求出高温挡正常工作时的电流；
（2）开关S接1时，只有R1工作，S接2时，R1、R2串联，根据串联电路的电阻规律和判断出该暖菜板的挡位，再根据欧姆定律分别求出两电阻的阻值；（3）3000r/（kW•h）表示电路中每消耗1kW•h的电能，转盘转3000圈，据此根据求出暖菜板在高温挡单独工作10min消耗的电能，根据求出暖菜板的实际功率，再根据求出此时他家的实际电压。
（1）已知暖菜板在高温挡正常工作时，电功率为400W，则暖菜板处于高温挡正常工作时的电流为
（2）开关S接1时，只有工作，S接2时，、串联，因为串联电路的总电阻比任何一个分电阻都大，所以根据可知，开关S接1时，处于高温挡，S接2时，处于低温挡，则的阻值为
因为则
、串联时的总电阻为
则的阻值为
（3）表示电路中每消耗的电能，转盘转3000圈，则暖菜板在高温挡工作消耗的电能为
暖菜板的实际功率为
则此时暖菜板两端的实际电压为
25．【答案】（1）解：闭合开关，两电阻串联接入电路，当油箱中的油全部消耗完时，电流表的示数为60mA=0.06A，
根据欧姆定律可知此时电路中的电阻，
串联电路总电阻等于各部分电阻之和，压敏电阻接入电路的阻值：Rx=R-R0=200Ω-20Ω=180Ω，
根据乙图知压敏电阻受到的压力F=50N，而压力等于油箱受到的重力，则G0=50N；
答：油箱受到的重力为50N。
（2）解：当油箱中加入40L的汽油时，汽油的重力G=mg=ρVg=0.75×103kg/m3×40×10-3m3×10N/kg=300N，
此时压敏电阻受到的压力为300N+50N=350N，由乙图知压敏电阻接入电路的阻值为80Ω；
根据欧姆定律可得此时电流表的示数为；
答：当油箱中加入40L的汽油时，电流表的示数为0.12A。
（3）解：油量表的量程为0～0.15A，当I''=0.15A；
电路中的电阻为，
此时压敏电阻接入电路的阻值：Rx2=R″-R0=80Ω-20Ω=60Ω，
由乙图知此时的压力为500N，则汽油的重力为G'=F-G0=500N-50N=450N，
汽油的质量。
答：该油箱最多能加入汽油的质量为45kg。
【解析】【分析】（1）闭合开关，两电阻串联接入电路，当油箱中的油全部消耗完时，电流表的示数为60mA=0.06A，根据欧姆定律计算此时电路中的电阻，根据串联电路电阻规律计算压敏电阻接入电路的阻值，根据乙图知压敏电阻受到的压力，而压力等于油箱受到的重力；
（2）当油箱中加入40L的汽油时，根据G=mg=ρVg计算汽油的重力，进一步计算此时压敏电阻受到的压力，由乙图知压敏电阻接入电路的阻值；根据串联电路电阻规律结合欧姆定律计算此时电流表的示数；
（3）根据油量表的量程确定通过电路的最大电流，根据欧姆定律计算此时电路中的电阻；根据串联电路电阻规律计算此时压敏电阻接入电路的阻值，由乙图知此时的压力，进一步计算汽油的重力，根据计算汽油的质量。
（1）闭合开关，两电阻串联接入电路，当油箱中的油全部消耗完时，电流表的示数为，根据欧姆定律可知此时电路中的电阻
串联电路总电阻等于各部分电阻之和，压敏电阻接入电路的阻值
根据乙图知压敏电阻受到的压力，而压力等于油箱受到的重力，则。
（2）当油箱中加入40L的汽油时，汽油的重力
此时压敏电阻受到的压力为
由乙图知压敏电阻接入电路的阻值为；根据欧姆定律可得此时电流表的示数为
（3）油量表的量程为，当
电路中的电阻为
此时压敏电阻接入电路的阻值
由乙图知此时的压力为500N，则汽油的重力为
汽油的质量
