四川省成都市锦江区2026年中考模拟物理试题附答案

这是一份四川省成都市锦江区2026年中考模拟物理试题附答案，共38页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

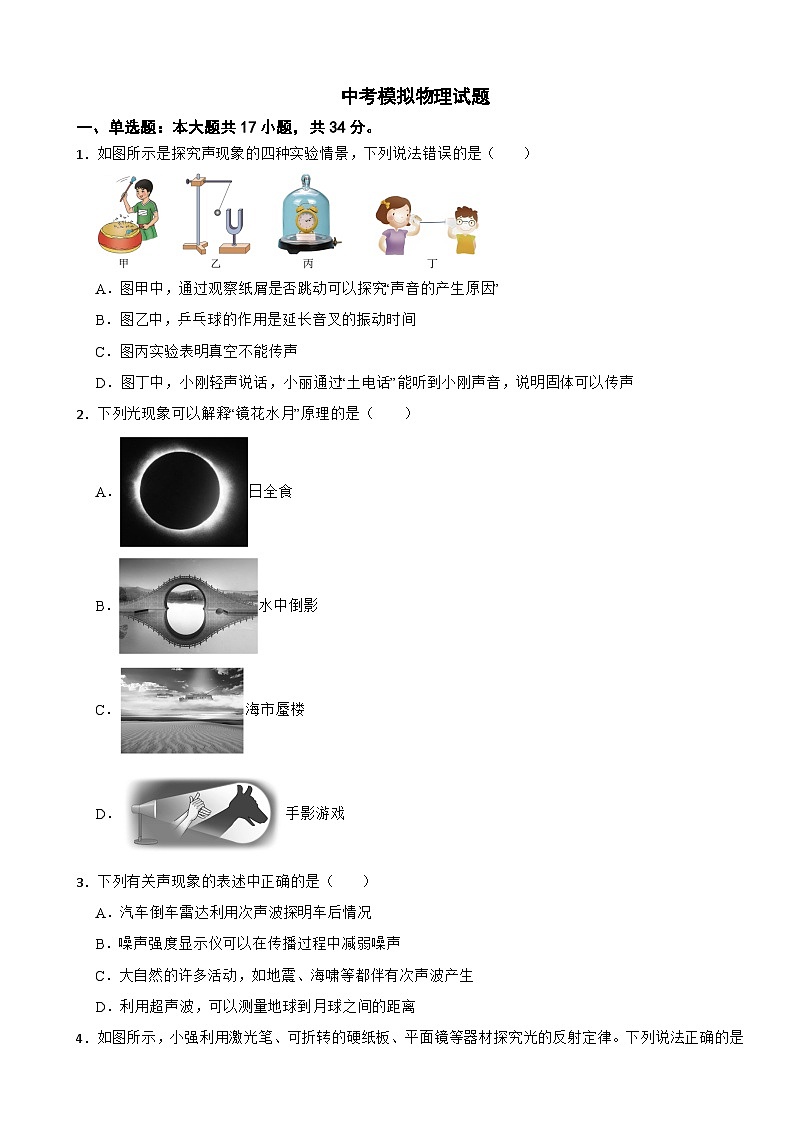

1．如图所示是探究声现象的四种实验情景，下列说法错误的是（ ）
A．图甲中，通过观察纸屑是否跳动可以探究“声音的产生原因”
B．图乙中，乒乓球的作用是延长音叉的振动时间
C．图丙实验表明真空不能传声
D．图丁中，小刚轻声说话，小丽通过“土电话”能听到小刚声音，说明固体可以传声
2．下列光现象可以解释“镜花水月”原理的是（ ）
A．日全食
B．水中倒影
C．海市蜃楼
D．手影游戏
3．下列有关声现象的表述中正确的是（ ）
A．汽车倒车雷达利用次声波探明车后情况
B．噪声强度显示仪可以在传播过程中减弱噪声
C．大自然的许多活动，如地震、海啸等都伴有次声波产生
D．利用超声波，可以测量地球到月球之间的距离

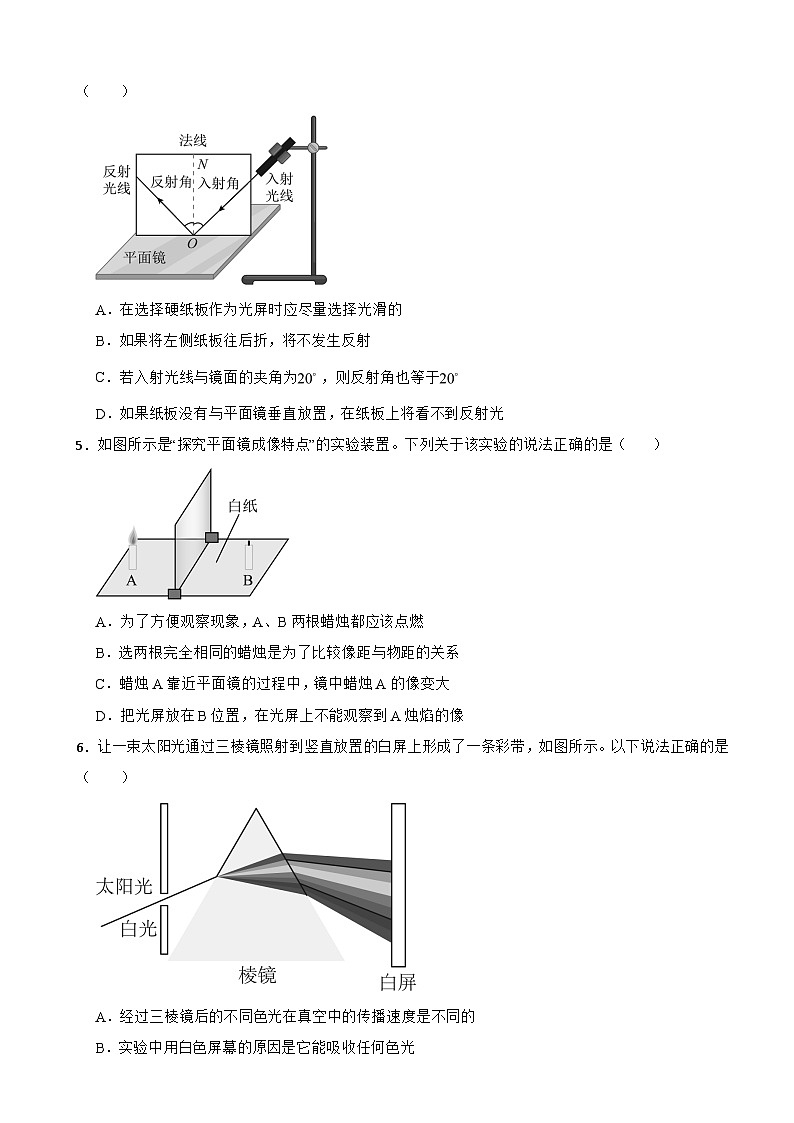

4．如图所示，小强利用激光笔、可折转的硬纸板、平面镜等器材探究光的反射定律。下列说法正确的是（ ）
A．在选择硬纸板作为光屏时应尽量选择光滑的
B．如果将左侧纸板往后折，将不发生反射
C．若入射光线与镜面的夹角为，则反射角也等于
D．如果纸板没有与平面镜垂直放置，在纸板上将看不到反射光
5．如图所示是“探究平面镜成像特点”的实验装置。下列关于该实验的说法正确的是（ ）
A．为了方便观察现象，A、B两根蜡烛都应该点燃
B．选两根完全相同的蜡烛是为了比较像距与物距的关系
C．蜡烛A靠近平面镜的过程中，镜中蜡烛A的像变大
D．把光屏放在B位置，在光屏上不能观察到A烛焰的像
6．让一束太阳光通过三棱镜照射到竖直放置的白屏上形成了一条彩带，如图所示。以下说法正确的是（ ）
A．经过三棱镜后的不同色光在真空中的传播速度是不同的
B．实验中用白色屏幕的原因是它能吸收任何色光

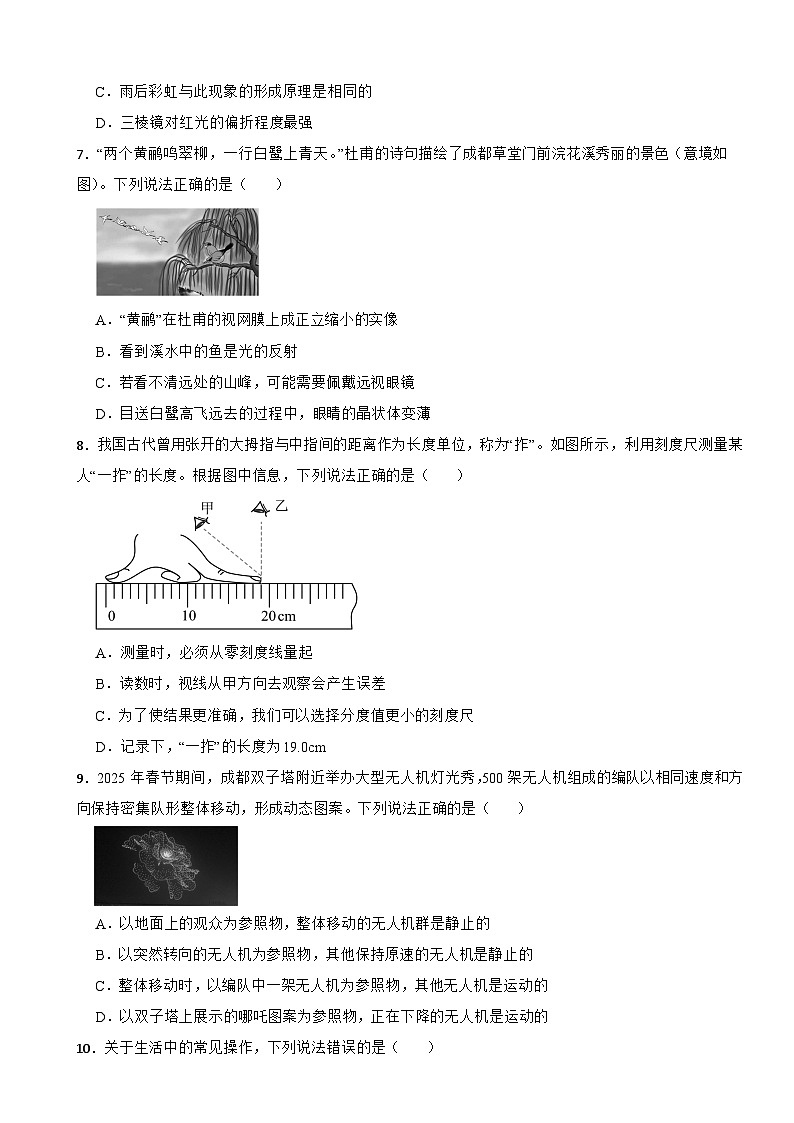

C．雨后彩虹与此现象的形成原理是相同的
D．三棱镜对红光的偏折程度最强
7．“两个黄鹂鸣翠柳，一行白鹭上青天。”杜甫的诗句描绘了成都草堂门前浣花溪秀丽的景色（意境如图）。下列说法正确的是（ ）
A．“黄鹂”在杜甫的视网膜上成正立缩小的实像
B．看到溪水中的鱼是光的反射
C．若看不清远处的山峰，可能需要佩戴远视眼镜
D．目送白鹭高飞远去的过程中，眼睛的晶状体变薄
8．我国古代曾用张开的大拇指与中指间的距离作为长度单位，称为“拃”。如图所示，利用刻度尺测量某人“一拃”的长度。根据图中信息，下列说法正确的是（ ）
A．测量时，必须从零刻度线量起
B．读数时，视线从甲方向去观察会产生误差
C．为了使结果更准确，我们可以选择分度值更小的刻度尺
D．记录下，“一拃”的长度为19.0cm
9．2025年春节期间，成都双子塔附近举办大型无人机灯光秀，500架无人机组成的编队以相同速度和方向保持密集队形整体移动，形成动态图案。下列说法正确的是（ ）
A．以地面上的观众为参照物，整体移动的无人机群是静止的
B．以突然转向的无人机为参照物，其他保持原速的无人机是静止的
C．整体移动时，以编队中一架无人机为参照物，其他无人机是运动的
D．以双子塔上展示的哪吒图案为参照物，正在下降的无人机是运动的
10．关于生活中的常见操作，下列说法错误的是（ ）
A．手压笔芯，手指感到疼痛，说明力的作用是相互的
B．踢足球时，一脚能把足球踢飞，说明力可以改变物体的运动状态
C．揉面团时，面团被捏成不同形状，说明力可以改变物体的形状
D．打鸡蛋时，蛋壳碰到碗边破裂，说明碗对蛋壳的力大于蛋壳对碗的力
11．如图为运动员进行撑杆跳的简化图，根据该情景，请判断下列分析错误的是（ ）
A．撑杆给人的作用力是由于撑杆发生形变产生的
B．运动员和撑杆接触后才受到弹力，说明只有相互接触的物体才会产生力的作用
C．人被撑杆撑起在空中时，所受的重力大小不变
D．弹力的大小、方向和作用点变化都会影响弹力的作用效果
12．如图所示，某同学对下列物体进行了受力分析，其中正确的是（ ）
A．甲图中，地面上的石块重100N，受到90N向上的力时，石块所受合力为10N
B．乙图中，上下运动的毽子受到重力和空气阻力，上升过程合力大于下落过程合力
C．丙图中，人推木箱未推动，人对木箱的推力小于地面对木箱的摩擦力
D．丁图中，踢出去的足球在空中飞行时，受到脚的踢力和地球施加的重力
13．围棋起源于中国，拥有悠久的历史。如图所示为一种可以在竖直棋盘上随意移动的磁性围棋，则下面的说法正确的是（ ）
A．棋盘对棋子的吸引力和棋子受到的重力是一对平衡力
B．棋子对棋盘的压力和棋盘对棋子的支持力是一对相互作用力
C．棋盘对棋子的摩擦力和棋子受到的重力是一对相互作用力
D．棋盘对棋子的支持力和棋子对棋盘的压力是一对平衡力
14．中国高铁快捷平稳、安全舒适。如图所示，一枚硬币稳稳地站立在高速行驶的高铁列车的窗台上，以下与该现象有关的说法中，正确的是（ ）
A．硬币此时没有惯性
B．若硬币倒下，说明硬币受到惯性力
C．硬币倒向哪个方向具有偶然性，不能判断列车是加速还是减速
D．列车做直线运动时，若硬币倒向列车前进的方向，说明列车突然减速
15．小明在科技创新大赛中斩获奖牌，他想知道该奖牌的材质，但发现其无法放入量筒，于是进行了如下操作：
①用天平测出其质量为；
②向烧杯中加入适量的水，用细线系住奖牌使其浸没在水中，并在烧杯壁上水面的位置作标记；
③把奖牌从水中取出后，用装有40mL水的量筒缓慢向烧杯加水至标记处，量筒中剩余水的体积为32mL；
④计算奖牌的密度并与表中数据对比。
关于上述过程分析正确的是（ ）
A．天平使用前指针位置如图所示，为使天平平衡，应向右调游码
B．奖牌的体积为32mL
C．从量筒倒入烧杯中水的体积大于奖牌的体积
D．奖牌材质可能是铜
16．在体育测试中，小刚同学投出的铅球的运动轨迹如图所示，若不计空气阻力，下面说法正确的是（ ）
A．铅球离开手后能继续前进是因为受到惯性的作用
B．运动的铅球最终会静止在地面上，说明物体的运动需要力的维持
C．若铅球运动到最高点a时，铅球受到的重力突然消失，铅球将沿1轨迹运动
D．铅球落地后滚动的过程中受到两个力的作用
17．在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜。他将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，当光屏移动到如图所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像。如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（ ）
A．蜡烛向左移动15cm，要使光屏上再次呈现烛焰清晰的像，光屏需向左移动大于15cm
B．蜡烛与光屏之间的距离满足大于40cm时，只移动透镜则光屏上只能成两次清晰的像
C．此时光屏上成的是倒立缩小的实像
D．蜡烛向右移动8cm，光屏向右移动到适当位置能呈现烛焰清晰的像
二、多选题：本大题共3小题，共6分。
18．关于能源、电磁波与信息技术，下列说法正确的是（ ）
A．太阳能、核能、风能、电能、潮汐能都是可再生能源
B．我国当前最先进的“华龙一号”核反应堆通过可控核裂变反应来发电
C．光缆通信利用光在光导纤维的内壁多次反射来传递信息，没有利用电磁波
D．“物联网”广泛使用的5G信号在同等条件下比4G信号传播速度更快
19．小才用两个完全相同的电加热器将质量均为的酒精和水分别加热至沸腾，并记录时间和温度，绘制成了如图所示的图像。已知。若相同时间内，水和酒精吸收的热量相同，则下列分析正确的是（ ）
A．图像甲代表的液体是酒精
B．酒精的比热容为
C．甲液体没有吸收热量
D．前，若一个电加热器消耗了的电能，则加热液体的效率为
20．【2017•成都卷】如图19所示，电源电压U不变，只闭合开关S1，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻RA的电功率为PA，滑动变阻器接入电路中的电阻为RB时，电压表的示数U2=2V，同时闭合S1、S2，滑动变阻器接入电路中的电阻为RB时，电压表的示数为U3，电流表的示数为I3，电阻RB的电功率PB=0.675W，电路的总功率为P3，已知：RA=15Ω，RB=30Ω，PA∶PB=8∶9，U1∶U3=2∶1，则下列计算结果正确的是（ ）
A．I1∶I3=4∶3B．R1∶R2=2∶1C．U=12VD．P3=0.9W
三、填空题：本大题共10小题，共40分。
21．如图被测物体的长度是 cm，停表读数是 s。
22．甲、乙、丙三个发声体发声波形如图所示，从图中可以看出甲和丙的 不同，甲和乙的 不同选填“音调”“响度”或“音色”。
23．如图所示是一束光在空气和玻璃两种介质的界面上发生了反射现象和折射现象，折射角为 度，界面的 （选填“上”“下”“左”或“右”）边是玻璃。
24．如图甲是小李周末去北湖公园游玩时用相机拍摄的一张天鹅照片，要拍出如图乙的效果，小李应该将照相机 天鹅（选填“靠近”或“远离”）；同时将镜头 （选填“前伸”或“后缩”）。
25．小育用如图所示的装置测量小车沿斜面向下运动的平均速度，实验时让小车从A点静止滑下，请根据图中信息，计算出小车从A点运动到C点的平均速度是 ，如果在某次测量中小车过了B点才停止计时，测得AB段的平均速度会偏 （选填“大”或“小”）。
26．《尚书纬考灵曜》记载：“地恒动不止，人不知。譬如人在大舟中，闭蝙（窗户）而坐，舟行而人不觉也。”其中“舟行”是以 （选填“舟”“窗户”或“岸”）为参照物，“人不觉”是指人感觉船是 （选填“运动”或“静止”）的。
27．测量正方体金属块的密度，用刻度尺测量金属块的边长，如图甲所示，用托盘天平测量质量，把天平放在水平桌面上，游码移到标尺的“0”刻度线后，发现指针偏向分度盘中央刻度线的右侧，此时应向 调节平衡螺母，直到天平平衡。将金属块放在天平的左盘，添加砝码，移动游码，天平再次平衡，如图乙所示，则金属块的密度为 。
28．小明同学用木块、钩码等器材进行探究“二力平衡条件”的实验。当小明在木块两侧的托盘中分别放置质量相同的钩码时，木块保持静止，如图所示；当小明在右侧增加一个钩码时，木块仍然处于静止状态，此时木块受到细线向左的拉力为、向右的拉力为，则 （选填“＞”“=”或“＜”）。这时木块在水平方向受力 （选填“平衡”或“不平衡”）。
29．如图所示，一根有一定质量的木杆竖直悬挂在细绳下端，一只质量为10kg的猴子抱住木杆处于静止状态。某一瞬间细绳突然断了，猴子本能地立即沿木杆使劲往上爬。在爬的过程中，若木杆始终竖直，猴子与地面的高度一直保持不变，g取，则该过程中猴子所受摩擦力的大小为 N，方向为 （选填“竖直向上”或“竖直向下”）。
30．如图甲为一款变频节能空气炸锅，其简化电路图如图乙所示，其发热元件为两个阻值相等的电阻，可实现高温、中温、低温三挡的挡位调节。已知其额定电压为220V，高温挡功率为2200W。请回答下列问题：
（1）当S接a，S1断开时，空气炸锅处于 温挡（选填“高”、“中”或“低”）；
（2）小月家的电能表表盘如图丙所示，她发现关闭家中其它所有用电器，只让该空气炸锅在低温挡工作一段时间的过程中，家中电能表的指示灯闪烁了132次，则该过程中空气炸锅工作的时长为 h；
（3）如图丁是该空气炸锅自动烘烤一次蛋糕的电功率-时间关系图像，假设居民电费为0.6元/度，则烘烤一次蛋糕需用电费 元；
（4）在夜晚用电高峰期，测得该空气炸锅的中温挡实际功率仅为891W，则该时段的实际电压是 V。
四、作图题：本大题共2小题，共4分。
31．湖面上方有一个发光点，请找到由点发出，在湖面反射后恰好穿过点的反射光路，并画出湖面下折射光路的大致位置。
32．用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。
五、实验探究题：本大题共2小题，共18分。
33．小强在“探究影响滑动摩擦力大小的因素”实验中，所用实验器材有物块A、木板、砝码、弹簧测力计、棉布。
（1）实验过程中，弹簧测力计应沿水平方向拉着物块做 运动，此时滑动摩擦力的大小等于弹簧测力计的示数；
（2）比较甲、乙两次实验，可以得出的结论： ；
（3）小强通过比较甲、丁两次实验，发现甲实验中弹簧测力计的示数大于丁实验中弹簧测力计的示数，他由此得出结论：滑动摩擦力大小与接触面积的大小有关。有同学认为他的结论是错误的，其理由是 ；
（4）在图乙实验中，弹簧测力计拉着物块和砝码一起做匀速直线运动过程中，砝码受到的摩擦力 （选填“大于”“等于”或“小于”）。
34．为了验证串并联电路的特点，小露设计了如图的电路进行实验。
（1）如图1所示，将电流表接在L1所在的支路，闭合开关前，发现电流表的指针反向偏转，出现这种现象的原因是： ；
（2）根据图1重新进行图2实物电路连接时，导线b应该连接到 接线柱上（选填“-”、“”或“3”）；
（3）重新连好电路后，小露测出了L1、L2支路和干路上的电流分别为、和I，电流表示数如图甲、乙、丙所示。由于只有一组数据，她决定继续改变电源电压，和更换其中一条支路中的小灯泡多次进行实验。下列实验中多次测量的目的与本实验相同的是（ ）（填字母）；
A．探究电流与电压的关系
B．测量物体的长度
C．“伏安法”测定值电阻
（4）根据图甲、乙、丙和后续多次测量的结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是： （写出关系式即可）；
（5）小露继续用如图3所示电路“探究串联电路的电压特点”。在测量L2两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此可判断该电路的故障是 。
六、计算题：本大题共3小题，共18分。
35．双层公轨两用桥作为一种多功能的交通设施，不仅提高了交通效率，还节约了土地资源、减少了环境影响，是现代城市交通发展的重要方向。如图甲所示的某双层公轨两用桥，整条大桥线路总长度为6.8km，其中跨江桥长度为2.28km；大桥上层为公路车道，下层为地铁轨道。求：
（1）若地铁匀速通过整条大桥线路用时，则地铁的行驶速度为多少？
（2）某辆汽车由静止开始驶入跨江桥，假设速度与时间的关系如图乙所示，经30s行驶480m后开始做匀速直线运动直至离开跨江桥。该汽车在跨江桥行驶的平均速度为多少m/s？
36．如甲图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大电阻为50Ω，电流表使用的量程为0～0.6A。小灯泡L的额定电压为3.8V，其电流随电压的变化规律如乙图所示。当只闭合S2时，电流表的示数为0.25A。求：
（1）电源电压 ；
（2）当只闭合S3时，要使小灯泡L正常发光，滑动变阻器R2连入电路的电阻 ；
（3）当闭合S1、S2、S3时，为保证不损坏电流表，滑动变阻器R2的电阻可调范围和电路消耗的总电功率的变化范围 。
37．在一次学校举办的科技展中，小卓利用力传感器（力传感器可以显示轻质细杆对物体作用力的大小），设计了一个“智能鱼缸水位控制器”，其部分装置如图甲所示，足够高的圆柱形容器底面积为50cm2，容器放在升降台上，容器正上方天花板上用轻质细杆（体积忽略不计）连接力传感器，细杆下端黏合着由两个横截面积不同，材料相同且不吸水的实心圆柱体M、N组成的物体，且M物体的高度。缓慢向容器中注水，容器中水量多少与细杆对物体作用力的大小之间的关系如图乙所示，根据相关信息，，g取。求：
（1）该组合物体的重力；
（2）该组合物体材料的密度为多少；
（3）在注水过程中，当轻质细杆对物体的作用力大小为2F1时，用升降台将容器向上移动3cm，然后将细杆撤去，待水面稳定后，容器底部受到水的压强大小。
答案
1．【答案】B
【解析】【解答】 解：A.在鼓面上撒一些纸屑，是通过观察纸屑是否跳动可以探究“声音的产生原因”，故A不符合题意；
B.乒乓球的作用是放大音叉的振动幅度，故B符合题意；
C声音的传播需要介质，实验表明真空不能传声，故C不符合题意；
D.“土电话”能听到小刚声音，说明固体可以传声，故D不符合题意；
故选：B。
【分析】声音是由物体振动产生的。
声音的传播需要介质，真空不能传声。
2．【答案】B
【解析】【解答】 解：A、当月亮在太阳与地球之间，发生日全食，日全食是由光的直线传播形成的，故A不符合题意；
B、水中的倒影，水面相当于平面镜，实质平面镜成像，是由光的反射形成的，故B符合题意；
C、海市蜃楼是光在密度不均匀的大气层中传播时，发生折射形成的，故C不符合题意；
D、影子的形成是光的直线传播现象，故D不符合题意。
故选：B。
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
（2）光传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
3．【答案】C
【解析】【解答】 解：A、汽车倒车雷达利用超声波探明车后情况，故A错误；
B、噪声强度仪只能显示噪声的等级，不能在传播过程中减弱噪声，故B错误；
C、大自然的许多活动，如地震、海啸等都伴有次声波产生，故C正确；
D、超声波不能在真空中传播，不能用超声波测量地球与地球之间的距离，故D错误。
故选：C。
【分析】 （1）汽车上的倒车雷达是利用超声波来传递信息。
（2）噪声强度仪只能显示噪声的等级，不能减弱噪声。
（3）地震、海啸、台风、核爆时会产生次声波。
（4）声音的传播需要介质，真空不能传声。
4．【答案】D
【解析】【解答】 解：A、硬纸板粗糙容易发生漫反射，便于观察实验现象，故A错误；
B、如果将左侧纸板往后折，只是看不到反射光线，但依然发生反射，故B错误；
C、入射角是入射光线与法线之间的夹角，入射角为90°-20°=70°，反射角等于入射角，故反射角也等于70°，故C错误；
D、如果纸板没有与平面镜垂直放置，在纸板上将看不到反射光，故D正确。
故选：D。
【分析】（1）在选择硬纸板作为光屏时应尽量选择粗糙的，便于观察实验现象；
（2）如果将左侧纸板往后折，依然能发生反射现象；
（3）入射光线与法线的夹角为入射角，反射角等于入射角；
（4）如果纸板没有与平面镜垂直放置，在纸板上将看不到反射光。
5．【答案】D
【解析】【解答】 解：A、在玻璃板前面的蜡烛点燃，后面的蜡烛不点燃，故A错误；
B、用两支大小相同的蜡烛实验是为了比较像与物的大小关系，故B错误；
C、像的大小只跟物体大小有关，蜡烛A 靠近平面镜的过程中，像的大小不变，故C错误；
D、平面镜成的是虚像，在原蜡烛B的位置放一光屏，发现光屏上不能得到蜡烛A烛焰的像，故D正确。
故选：D。
【分析】 （1）实验时采用两个完全相同的蜡烛，一支点燃蜡烛放在玻璃板的前面并点燃，另一支未点燃放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较像与物的大小关系；
（2）当B与A的像重合时，可知像与物大小相等；
（3）平面镜成像特点之一：像和物体大小相等；
（4）虚像实际并不存在，虚像不会出现在光屏上。
6．【答案】C
【解析】【解答】 解：A、不同色光在空气中的传播速度是相同的，故A错误；
B、实验中用白色屏幕的原因是：白色的屏幕能反射所有颜色的光，故B错误；
C、太阳光照射三棱镜产生可见的有色光带，此现象为光的色散现象，雨后彩虹与此现象的形成原理是相同的，故C正确；
D、三棱镜对红光的偏折程度最弱，故D错误。
故选：C。
【分析】 （1）不同颜色、不同频率的色光在空气中传播的速度是相同的；
（2）白色表面物体能反射各种色光，黑色物体吸收各种色光，某一种颜色的物体只能反射该颜色的光；
（3）太阳光经过三棱镜折射后可以分散成七种颜色的光，分别是红、橙、黄、绿、蓝、靛、紫，这就是光的色散现象，其实质是光的折射程度不同造成的；
（4）不同颜色、不同频率的色光在空气中传播的速度是相同的。
7．【答案】D
【解析】【解答】 解：A．人的眼睛相当照相机，成倒立、缩小的实像，故A错误；
B、看到水中的鱼是光的折射现象，故B错误；
C、若看不清远处的山峰，可能需要佩戴近视眼镜，而不是远视镜，故C错误；
D、目送白鹭高飞远去的过程中，晶状体对光的会聚能力应该变弱，即眼睛的晶状体变薄，故D正确。
故选：D。
【分析】 （1）凸透镜成像等都是光的折射形成的，人的眼睛相当照相机；
（2）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象；
（3）近视眼能看清近处的物体，不能看清远处的物体，是因为晶状体太厚或眼球太长，即会聚能力变强，使像会聚在视网膜的前方。凹透镜对光线有发散的作用，近视眼应戴凹透镜来矫正；
（4）眼镜看远处物体时，晶状体变薄。
8．【答案】C
【解析】【解答】 解：A、长度测量时，被测物体的一端如果放在刻度尺的零刻度线上会使测量更简单，直接读出末端刻度值即为物体的长度，如果物体测量时没有从零刻度线开始而是从某一刻度线开始也可以测量，故A错误；
B、读数时，视线要与刻度尺的尺面垂直，视线从甲方向去观察会产生错误，故B错误；
C、分度值越小，测量结果越精确，故为了让测量结果更精确，可以采用分度值更小的刻度尺来测量，故C正确；
D、图中大拇指尖在零刻度线位置，中指尖在19.0刻度位置，所以，“一拃”的长度为19.0cm，故D错误。
故选：C。
【分析】 （1）测量时要让被测物体的一端放在刻度尺的某一刻度线上，不一定要从零刻度线量起。
（2）读数时，视线要与刻度尺的尺面垂直。
（3）分度值越小，测量结果越精确。
（4）物体左端与零刻度线对齐，读出其右端对应刻度线即为“一拃”的长度。
9．【答案】D
【解析】【解答】 解：A、无人机群整体移动时，与地面之间有位置的变化，以地面上的观众为参照物，整体移动的无人机群是运动的，故A错误；
B、突然转向的无人机与其它无人机之间有位置的变化，以突然转向的无人机为参照物，其他保持原速的无人机是运动的，故B错误；
C、整体移动时，以编队中一架无人机为参照物，其他无人机的位置不变，其他无人机是静止的，故C错误；
D、正在下降的无人机与哪吒图案之间有位置的变化，以双子塔上展示的哪吒图案为参照物，正在下降的无人机是运动的，故D正确。
故选：D。
【分析】 在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改变，则是运动的，若不改变，则是静止的。
10．【答案】D
【解析】【解答】A．手压笔芯，手对笔芯施力，笔芯对手有反作用力，手感到疼痛，则力的作用是相互的，故A正确，不符合题意；
B．脚把足球踢飞，足球运动状态改变，是力可以改变物体的运动状态，故B正确，不符合题意；
C．揉面团时，面团被捏成不同形状，是力可以改变物体的形状，故C正确，不符合题意；
D．鸡蛋壳和碗边碰撞，碗对蛋壳的力和蛋壳对碗的力是一对相互作用力，大小相等，故D错误，符合题意。
故选D。
【分析】物体间力的作用是相互的，相互作用力大小相等；力可以改变物体的形状，可改变物体的运动状态。
11．【答案】B
【解析】【解答】A．撑杆发生弹性形变产生弹力，则撑杆给人的作用力是由于撑杆发生形变产生的，故A正确不符合题意；
B．磁铁吸引铁钉，不需要相互接触就能产生，故B错误符合题意；
C．人被撑杆撑起在空中时，虽然位置改变，但是质量不发生变化，根据G=mg可知，他所受的重力大小不变，故C正确不符合题意；
D．弹力的作用效果与力的大小、方向和作用点有关，这些是力的三要素，故D正确不符合题意；
故选B。
【分析】A.根据力的产生原因判断；
B.根据力的作用方式判断；
C.根据G=mg，结合质量的属性判断；
D.根据力的三要素的知识判断。
12．【答案】B
【解析】【解答】 解：A．地面上的石头，所受重力为100N，当受到90N向上的拉力时，箱子依然静止，处于平衡状态，所以箱子还受到地面给它的竖直向上的10N的支持力的作用，箱子所受的合力为0，故A错误；
B．上升过程中，空气阻力向下，与重力方向相同，合力是两力之和，下落过程合力等于重力与空气阻力之差，上升过程合力大于下落过程合力，故B正确；
C．人推木箱未推动，处于平衡状态，人对木箱的推力等于地面对木箱的摩擦力，故C错误；
D．踢出去的足球在空中飞行时，足球在空中受到空气阻力和重力的作用，故D错误。
故选：B。【分析】 逐个分析选择项中提到的物理情景，结合对应的物理知识，确定各选择项的正误。
13．【答案】B
【解析】【解答】 解：A、棋盘对棋子的吸引力和棋子受到的重力不在同一直线上，不满足平衡力的条件，所以不是一对平衡力，故A错误；
B、棋子对棋盘的压力和棋盘对棋子的支持力，符合相互作用力的特点，所以是一对相互作用力，故B正确；
C、棋盘对棋子的摩擦力和棋子受到的重力是作用在同一物体上的两个力，不满足相互作用力的条件，所以不是一对相互作用力，故C错误；
D、棋盘对棋子的吸引力和棋子对棋盘的吸引力是作用在不同物体上的两个力，不满足平衡力的条件，所以不是一对平衡力，故D错误。
故选：B。
【分析】 （1）一对相互作用力的条件是：大小相等、方向相反、作用在同一直线上、作用在两个物体上；
（2）二力平衡条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上。
14．【答案】D
【解析】【解答】解：A.硬币任何情况下都有惯性，故A错误；
B.惯性是物体的一种属性，不是力，故B错误；
C.列车刹车时，由于惯性，硬币倒向列车前进方向，列车加速，硬币倒向列车前进的反方向，故C错误；
D.由于硬币还要保持刹车前相同速度的运动状态，列车突然刹车时，故会向列车前进方向倾倒，故D正确。
故选：D。
【分析】 （1）物体的惯性是它的一种属性；
（2）惯性是物体的一种属性，是保持原来运动状态的性质不是力；
（3）列车突然刹车时，由于硬币还要保持原来的运动状态，故会向列车前进方向倾倒；
（4）由硬币的惯性进行说明。
15．【答案】C
【解析】【解答】 解：A.使用天平时，指针如图甲左调，应向右调节平衡螺母，故A错误；
B.若不考虑奖牌沾水的体积，奖牌的体积V=ΔV水=V1-V2=40mL-32mL=8mL=8cm3，故B错误；
C.把奖牌从水中取出，由于奖牌沾水补入的水的体积大于奖牌的体积，故C正确；
D.按照不考虑奖牌沾水，奖牌的密度，由于测量的奖牌的体积偏大，所以测量的密度偏小，奖牌的材质可能是银，故D错误；
故选：C。
【分析】（1）使用天平时，指针如图甲左调，应向右调节平衡螺母；
（2）若不考虑奖牌沾水的体积，奖牌的体积等于加水的体积；
（3）从奖牌沾水分析加水体积与奖牌体积的关系；
（4）按照不考虑奖牌沾水，由密度公式求出奖牌的密度和表中密度数据比较确定奖牌的材质。
16．【答案】C
【解析】【解答】A．铅球具有惯性，仍保持原来的运动状态，铅球离开手后，能继续前进，不能说受到惯性作用，故A错误；
B．运动的铅球会静止在地面上，是力可以改变物体的运动状态，故B错误；
C．图中，铅球运动到最高点a时，向上速度为零，水平向右的速度不为零，若所有力突然消失，铅球会水平向右做匀速直线运动，即沿1轨迹运动，故C正确；
D．铅球落地后，滚动的过程中受重力、支持力和阻力，3个力的作用，故D错误。
故选C。
【分析】惯性是物体保持原有状态的性质；力是改变物体运动状态的原因，运动的物体不受力，做匀速直线运动。
17．【答案】B
【解析】【解答】 解：A、由图知，物距为15cm，像距为30cm，蜡烛向左移动15cm，移到20cm刻度线处，此时物距为30cm，根据光路的可逆性，此时像距应为15cm，在65cm刻度处，蜡烛向左移动15cm，故A错误；
B、蜡烛与光屏之间的距离满足大于40cm时，根据光路的可逆性，只移动透镜则光屏上只能成两次清晰的像，故B正确；
C、根据凸透镜成像规律可知，蜡烛在一倍焦距和二倍焦距之间，此时成倒立、放大的实像，故C错误；
D、物距小于焦距，此时成虚像，所以不能在光屏上成像，故D错误。
故选：B。【分析】 （1）根据物距的变化情况判断像距的变化情况；
（2）蜡烛在一倍焦距和二倍焦距之间，成倒立放大的实像；
（3）掌握光路的可逆性，若将物体放在像的位置，则像可以成在物体的位置处；
（4）物距小于焦距，成正立放大的虚像。
18．【答案】B
【解析】【解答】 解：A.太阳能、风能、潮汐能都是可再生能源，核能是不可再生能源，电能是二次能源，故A错误；
B.我国当前最先进的“华龙一号”核反应堆通过可控核裂变反应来发电，故B正确；
C.光缆通信利用光在光导纤维的内壁多次反射来传递信息，光属于电磁波，故C错误；
D.“物联网”广泛使用的5G信号在同等条件下比4G信号传播速度一样快，故D错误；
故选：B。
【分析】 可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源．例：化石能源（煤炭、石油、天然气）、核能。
我国当前最先进的“华龙一号”核反应堆通过可控核裂变反应来发电。光缆通信利用光在光导纤维的内壁多次反射来传递信息，光属于电磁波。
“物联网”广泛使用的5G信号在同等条件下比4G信号传播速度一样快。
19．【答案】A,D
【解析】【解答】 解：A、由图像可知，甲、乙加热相同时间，即吸收相同热量时，甲升温快，比热容小，故图像甲代表的液体是酒精，图像乙代表的液体是水，故A正确；
B、由图像可知，加热3.5min时，水升高的温度为Δt水=98℃-18℃=80℃，
水吸收的热量：Q吸水=c水mΔt=4.2×103J/（kg•℃）×0.5kg×80℃=1.68×105J，
相同时间内，水和酒精吸收的热量相同，由此求得加热1.5min时，
酒精吸收的热量：，由图像可知，加热1.5min时酒精升高的温度为Δt酒精=78℃-18℃=60℃
根据Q吸=cmΔt可得，酒精的比热容：，故B错误；
C、液体沸腾时，要不断吸收热量，温度保持不变，
故1.5min～3.5min甲液体会不断吸收热量，故C错误；
D、相同时间内，水和酒精吸收的热量相同，由此求出前3min酒精吸收的热量：，
则加热器加热液体的效率：，故D正确。
故选：AD。
【分析】 （1）由图像可知，甲、乙加热相同时间，即吸收相同热量时，甲升温快，比热容小，由此得出结论；
（2）由图像可知，加热3.5min时，水升高的温度，根据Q吸=cmΔt求水吸收的热量，相同时间内，水和酒精吸收的热量相同，由此求得加热1.5min时，酒精吸收的热量；由图像可知，加热1.5min时酒精升高的温度，根据Q吸=cmΔt求酒精的比热容；
（3）液体沸腾时，要不断吸收热量，温度保持不变；
（4）相同时间内，水和酒精吸收的热量相同，由此求出前3min酒精吸收的热量，根据求加热液体的效率。
20．【答案】A,D
【解析】【解答】解：只闭合开关S1，滑动变阻器接入电路中的电阻为RA时，等效电路图如图1所示；
滑动变阻器接入电路中的电阻为RB时，等效电路图如图2所示；
同时闭合S1、S2，滑动变阻器接入电路中的电阻为RB时，等效电路图如图3所示。
A、图1和图2中，由P=I2R可得：
所以，，故A正确；
B、图1和图3中，由串联电路的电阻特点和可得：，
即：；
所以，，故B错误；
C、图1和图3中，由串联电路的电阻特点和可得电源电压为：
U=I1（RA+R1+R2）=I3（RB+R2），
又，RA=15Ω，RB=30Ω，，，
所以，，
解得：R1=5Ω，R2=10Ω，
图2中：由串联电路的电流特点和可得：，
所以，UB=2U2=2×2V=4V，
则电源电压U=UB+U2=4V+2V=6V，故C错误；
D、图3中：由串联电路的电流特点和P=I2R可得：；
所以，
所以，总功率P3=PB+P2=0.675W+0.225W=0.9W，故D正确；
故选：AD。
【分析】 先画出三种情况的等效电路图：
（1）已知RA=15Ω，RB=30Ω，PA：PB=8：9，根据P=I2R即可求出两电路的电流关系；
（2）已知U1：U3=2：1根据U=IR即可得R1：R2的比值；
（3）根据串联电路的特点和欧姆定律表示出图1、图2的状态下的电源电压，利用电源的电压不变和电阻之间的关系得出R1、R2的阻值；根据串联电路的电流特点和欧姆定律表示出图3中两电压表的示数；
（3）根据串联电路中功率与电阻成正比的特点得出R2的功率，即可求出总功率P3。
21．【答案】2.60；337.5
【解析】【解答】 解：左图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与1.00cm刻度线对齐，右侧与3.60cm刻度对齐，所以物体的长度为L=3.60cm-1.00cm=2.60cm；
在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间超过一分半；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在37.5s处，所以秒针指示的时间为38.5s，即秒表的读数为5min37.5s=337.5s。
故答案为：2.60；337.5。
【分析】（1）使用刻度尺测量物体长度之前，要明确其分度值；测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。
22．【答案】音调；响度
【解析】【解答】（1）由图甲、丙可知，两个波形图中，两种声音振动的波形、和偏离中线的幅度均相同，只有在相同时间内振动的次数不相同，即振动频率不相同，故音调不相同。
（2）由图甲、乙可知，两个波形图中，两种声音振动时，振动的波形、相同时间内振动的次数相同，只有偏离中线的幅度不同，说明只有振幅不同，所以响度不同。
故答案为：音调；响度。
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定，从波形上看，越密集则音调越高；响度指声音的强弱或大小，与振幅和距离有关，从波形上看，偏离平衡位置的幅度越大，响度越大；音色是由发声体本身决定的一个特性，从波形上看，波的形状越复杂，音色越动听。
23．【答案】60；右
【解析】【解答】 解：由图可知，∠AOG=60°，所以∠GOF=90°-60°=30°，而∠EOF=30°，
根据反射角等于入射角，所以BF为法线，AD为界面，折射光线和入射光线分别位于法线两侧，则OC一定为折射光线，GO为入射光线，OE为反射光线。
由图可知，折射角为：∠COB=90°-30°=60°．因当光线从其它介质斜射入空气时，折射角大于入射角。
所以这束光线是由玻璃进入空气。即分界面的右边是玻璃。
故答案为：60；右。
【分析】 此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线以及反射角的度数。
24．【答案】远离；后缩
【解析】【解答】解：照相机成倒立、缩小的实像，要拍出如图乙的效果，像变小，物距要增大，像距要减小，所以摄影师应该将照相机远离天鹅，同时将镜头往后缩。
故答案为：远离；后缩。【分析】 照相机是利用凸透镜成倒立、缩小的实像工作的。凸透镜成实像时，物距减小，像距增大，像变大，根据这个规律进行解答。
25．【答案】0.18；小
【解析】【解答】解：小车从A点运动到C点的运动距离sAC=100.0cm-10.0cm=90.0cm，
小车从A点运动到C点的运动时间tAC=10：35：05-10：35：00=5s，
小车从A点运动到C点的平均速度是；如果让小车过了B点才停止计时，会导致时间的测量结果偏大，由公式知，测得AB段的平均速度会偏小。
故答案为：0.18；小。
【分析】 根据图像读出AC段的距离，运用公式求出AC段的平均速度；
小车过了B点才停止计时，会导致时间的测量结果偏大，平均速度会偏小。
26．【答案】岸；静止
【解析】【解答】 解：以河岸为参照物，舟相对于河岸的位置发生变化，舟是运动的，所以“舟行”；
以人为参照物，舟相对于人的位置不发生变化，舟是静止的，所以“人不觉”。
故答案为：岸；静止。【分析】 运动和静止是相对的，判断物体的运动和静止，首先确定一个参照物，如果被研究的物体和参照物之间没有发生位置的改变，被研究的物体是静止的，否则是运动的。
27．【答案】左；
【解析】【解答】 解：把天平放在水平桌面上，游码移到标尺的“0”刻度线后，若指针不在分度盘的中央时，按照指针左偏右调，右偏左调的方法，调节平衡螺母，直到天平平衡，所以指针在分度盘中央线的右侧时，应向左调节平衡螺母；
由图乙知，金属块的质量为m=20g+1.6g=21.6g；
图甲中刻度尺的分度值时1mm，金属块的边长a=2.00cm，金属块的体积为：V=a3=（2.00cm）3=8.0cm3，
则金属块的密度为：。
故答案为：左；2.7×103。
【分析】把天平放在水平台面上，将游码移到零刻度线处，调节天平平衡时，如果指针偏向分度盘的左侧，则向右调节平衡螺母，如果指针偏向分度盘的右侧，则向左调节平衡螺母；金属块的质量等于砝码质量加游码的示数，甲图中刻度尺的分度值已知，可知正方体的棱长，求出体积，由密度公式求出金属块的密度；
28．【答案】＜；平衡
【解析】【解答】 解：两侧的托盘中分别放置质量相同的钩码时，木块保持静止，此时木块在水平方向上受到两个力，这两个力平衡；当小明在右侧增加一个钩码时，木块有向右运动的趋势，木块和桌面之间产生了向左的摩擦力的作用，此时木块受到了向左的拉力F1、向右的拉力F2、向左的摩擦力f，因为木块仍处于静止，在水平方向上受力平衡，此时可得F1+f=F2，所以F1＜F2。
故答案为：＜；平衡。【分析】 物体处于静止状态，受到平衡力的作用；
两个物体接触时，要发生或已经发生相对运动时，物体之间产生阻碍物体运动的摩擦力。
29．【答案】100；竖直向上
【解析】【解答】 解：在爬的过程中，若木杆始终竖直，猴子与地面的高度一直保持不变，所以猴子相对于地面始终处于静止状态，竖直方向受到平衡力作用，即受到的摩擦力等于自身重力，猴子所受摩擦力的大小f=G=mg=10kg×10N/kg=100N，方向与重力相反，为竖直向上。
故答案为：100；竖直向上。【分析】 根据题意，猴子处于静止状态，由二力平衡条件可分析物体的受力情况。
30．【答案】（1）解：S1闭合、S2接b时，两电阻并联，总电阻最小，电源电压不变，根据可知总功率最大，空气炸锅处于高温挡；S1闭合、S2接a时，电路为R2的简单电路，总电阻较大，电源电压不变，根据可知总功率较大，空气炸锅处于中温挡；
S1断开、S2接a时，两电阻串联，总电阻最大，电源电压不变，根据可知总功率最小，空气炸锅处于低温挡。
答：此时 空气炸锅处于低温挡。
（2）解：高温挡功率为，根据可知
发热元件为两个阻值相等的电阻，所以
即
解得
空气炸锅低温挡正常工作时，电路消耗的总功率
电能表参数表示用电器消耗的电能，指示灯闪烁1600次，
所以电能表的指示灯闪烁了132次，空气炸锅消耗的电能
由可得，空气炸锅工作的时长为
答： 该过程中空气炸锅工作的时长为 0.15h。
（3）解：中温挡正常工作时，空气炸锅消耗的功率
如图丁该空气炸锅自动烘烤一次蛋糕消耗的电能
烘烤一次蛋糕需用的电费为度元/度=0.44元。
答： 烘烤一次蛋糕需用电费 0.44元。
（4）解：中温挡实际功率仅为，由可得，实际电压。
答：该时段的实际电压为198V。
【解析】【分析】（1）S1闭合、S2接b时，两电阻并联，总电阻最小，电源电压不变，根据可知总功率最大，空气炸锅处于高温挡；S1闭合、S2接a时，电路为R2的简单电路，总电阻较大，电源电压不变，根据可知总功率较大，空气炸锅处于中温挡；
S1断开、S2接a时，两电阻串联，总电阻最大，电源电压不变，根据可知总功率最小，空气炸锅处于低温挡；
（2）高温挡时，根据计算R1和R2的阻值，再计算低温挡的功率；根据电能表参数计算消耗的电能，由计算空气炸锅低温挡工作的时间；
（3）中温挡正常工作时，根据可知电路消耗的功率；根据W=Pt得出烘烤一次蛋糕消耗的电能，据此计算电费；
（4）根据计算实际电压值。
（1）S1闭合、S2接b时，两电阻并联，总电阻最小，电源电压不变，根据可知总功率最大，空气炸锅处于高温挡；S1闭合、S2接a时，电路为的简单电路，总电阻较大，电源电压不变，根据可知总功率较大，空气炸锅处于中温挡；S1断开、S2接a时，两电阻串联，总电阻最大，电源电压不变，根据可知总功率最小，空气炸锅处于低温挡。
（2）高温挡功率为，根据可知
发热元件为两个阻值相等的电阻，所以
即
解得
空气炸锅低温挡正常工作时，电路消耗的总功率
电能表参数表示用电器消耗的电能，指示灯闪烁1600次，
所以电能表的指示灯闪烁了132次，空气炸锅消耗的电能
由可得，空气炸锅工作的时长为
（3）中温挡正常工作时，空气炸锅消耗的功率
如图丁该空气炸锅自动烘烤一次蛋糕消耗的电能
烘烤一次蛋糕需用的电费为度元/度=0.44元。
（4）中温挡实际功率仅为，由可得，实际电压
31．【答案】
【解析】【解答】经过B点的光线是反射光线，和光源的像在同一直线上，首先做出光源关于水面的对称点，连接对称点与B点，找到入射点，补全反射光线，光从空气斜射入水中，折射角小于入射角，作图如下
【分析】根据平面镜成像时，像和物体关于平面镜对称，画出像的位置；像和反射光线在同一直线上；水中的折射光线靠近法线偏折。
32．【答案】
【解析】【解答】图中，甲受的重力竖直向下、受到的拉力沿悬线向上，甲乙分离，甲小球受到水平向左的斥力：
【分析】物体受到的重力竖直向下；拉力方向沿绳子方向；同种电荷间相互排斥，判断力的方向。
33．【答案】（1）匀速直线
（2）在接触面粗糙程度相同时，压力越大，滑动摩擦力越大
（3）没有控制压力相同
（4）小于
【解析】【解答】 解：（1）弹簧测力计沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，滑动摩擦力的大小等于弹簧测力计的示数；
（2）由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，根据典型的控制变量法可知：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力不同，由于没有控制物体间的压力相同，他的结论是错误的；
（4）物块和砝码一起做匀速直线运动过程中，砝码合力为零，所以不受摩擦力，所以砝码受到的摩擦力小于F乙。
故答案为：（1）匀速直线；（2）在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；（3）没有控制压力相同；（4）小于。【分析】 （1）用弹簧测力计水平匀速拉动物块，物块做匀速直线运动，处于平衡状态，由平衡条件可知，滑动摩擦力等于测力计的示数；
（2）分析图示实验，根据实验控制的变量与实验现象可以得出实验结论；
（3）根据控制变量法的要求分析答题；
（4）物块和砝码一起做匀速直线运动过程中，砝码合力为零，所以不受摩擦力。
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，乙中弹簧测力计的示数更大。可得结论：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）由图甲、丁所示实验可知，接触面的粗糙程度相同，在改变接触面的面积的同时没有控制物体间的压力相同，因此他的结论是错误的。
（4）在图乙实验中，弹簧测力计拉着物块和砝码一起做匀速直线运动过程，此时砝码与物块之间没有摩擦力，即摩擦力为0；弹簧测力计示数的大小等于物块A与地面的摩擦力大小，因此砝码受到的摩擦力小于。
34．【答案】（1）电流表没有调零
（2）0.6
（3）A
（4）
（5）L2断路
【解析】【解答】 解：（1）如图1所示，将电流表接在L1所在的支路，闭合开关前，发现电流表的指针反向偏转，出现这种现象的原因是：电流表没有调零。
（2）电流表与待测电路联。根据图1重新进行图2实物电路连接时，导线b应该连接到0.6接线柱上。
（3）实验中多次测量的目的得出普遍性的结论：
A.探究电流与电压的关系，多次测量的目的得出普遍性的结论：
B.测量物体的长度，多次测量的目的是取平均值减小误差；
C.“伏安法”测定值电阻，多次测量的目的是取平均值减小误差；
故选：A。
（4）甲、乙中电流表选用小量程，分度值为0.02A，电流大小都为0.5A，丙中电流表选用大量程，分度值为0.1A，电流大小都为1A，因0.5A+0.5A=1A
故得出：并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（5）探究串联电路的电压特点，在测量L2两端的电压时，两灯突然熄灭，电路可能断路，但电压表示数变大且接近电源电压，电压表与电源连通，由此可判断该电路的故障是L2断路
故答案为：（1）电流表没有调零；（2）0.6；（3）A；（4）I=I1+I2；（5）L2断路。【分析】（1）电流表使用前要调零。
（2）电流表与待测电路联。
（3）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
（4）根据电流表选用的量程确定分度值读数，分析数据得出结论。
（5）两灯串联，在测量L2两端的电压时，两灯突然熄灭，电路可能断路，但电压表示数变大且接近电源电压，电压表与电源连通，据此分析。
（1）闭合开关前，电路中没有电流，电流表的指针反向偏转，出现这种现象的原因是电流表没有调零。
（2）根据图1，图2导线b应该连接到接线柱上，这样L2的电流没有通过电流表，电流表测量L1的电流。
（3）小露通过改变电源电压和更换其中一条支路中的小灯泡多次进行实验，目的是避免偶然性，得出普遍性的结论。
A．探究电流与电压的关系，多次测量的目的得出普遍性的结论，故A符合题意；
B．测量物体的长度，多次测量的目的是取平均值减小误差，故B不符合题意；
C．“伏安法”测定值电阻，多次测量的目的是取平均值减小误差，故C不符合题意。
故选A。
（4）甲、乙中电流表选用小量程，分度值为，电流大小都为，丙中电流表选用大量程，分度值为，电流大小都为1A，因
故得出：并联电路中干路电流和各支路电流的关系是
（5）探究串联电路的电压特点，在测量L2两端的电压时，两灯突然熄灭，电路可能断路，但电压表示数变大且接近电源电压，电压表与电源连通，由此可判断该电路的故障是L2断路。
35．【答案】（1）解：大桥线路总长度s=6.8km=6800m，地铁匀速通过用时，
则行驶速度：。
答：地铁的行驶速度为81.6km/h
（2）解：该汽车匀速运动的路程s'=2280m-480m=1800m，
汽车匀速运动的速度v'=15m/s，运动时间：，
则汽车在跨江桥行驶的总时间：t″=30s+120s=150s，
平均速度为。
答：（汽车在跨江桥行驶的平均速度为15.2m/s。
【解析】【分析】 （1）已知大桥线路总长度和地铁匀速通过用时间，根据速度公式可得行驶速度；
（2）先计算该汽车做匀速直线运动阶段的路程，由图乙可知汽车匀速运动的速度，由速度公式可得运动时间，由该汽车在跨江桥行驶的总时间和跨江桥的长度，可得平均速度。
（1）大桥线路总长度s=6.8km
地铁匀速通过用时
则行驶速度
（2）该汽车匀速运动的路程
汽车匀速运动的速度
运动时间
则汽车在跨江桥行驶的总时间
平均速度为
36．【答案】（1）解：根据图片可知，当只闭合S2时，R1与小灯泡串联，电流表的示数为0.25A，根据图乙可知，小灯泡此时两端的电压为3V，那么R1两端的电压为；则电源电压。答：电源电压为8V。
（2）解：根据图片可知，当只闭合S3时，R2与小灯泡L串联，要使小灯泡L正常发光，小灯泡两端的电压为3.8V，则R2两端的电压为；根据图乙可知，此时电路中的电流为0.3A，则滑动变阻器接入的电阻为。答：滑动变阻器接入的电阻为14Ω。
（3）解：根据图片可知，当闭合S1、S2、S3时，R1与R2并联，电流表测量干路电流，通过定值电阻R1的电流为；由电流表的量程可知，干路的最大电流为0.6A，则通过滑动变阻器的最大电流为；滑动变阻器接入的最小值为；此时电路中的总功率最大，最大总功率为；当滑动变阻器全部接入时，滑动变阻器接入的阻值为50Ω，通过滑动变阻器的电流最小，总电流最小，总功率最小，通过滑动变阻器的最小电流为；电路中的总电流为；电路总功率最小为；滑动变阻器R2的电阻可调范围为40~50Ω，电路消耗的总电功率的变化范围为4.48~4.8W。
【解析】【分析】 （1）由图甲可知，当只闭合S2时，小灯泡L与定值电阻R1串联，电流表测量电路中的电流。已知此时电流表的示数，根据串联电路的电流规律可知通过小灯泡和定值电阻的电流，根据图乙可知小灯泡L两端的电压，根据欧姆定律求R1两端的电压，根据串联电路的电压规律求电源电压；
（2）当只闭合S3时，小灯泡L与滑动变阻器R2串联，已知小灯泡的额定电压，由图乙可知小灯泡正常发光时的电流，根据串联电路的电压规律求此时R2两端的电压，根据欧姆定律求R2接入电路的阻值；
（3）当闭合S1、S2、S3时，小灯泡L被短路，定值电阻R1与滑动变阻器R2并联，根据电流表量程确定电路中的最大总电流，根据欧姆定律求通过R1的电流，根据并联电路的电流规律求通过R2的最大电流，根据欧姆定律求R2接入电路的最小阻值；根据P=UI求电路消耗的最大总功率；
当滑动变阻器接入电路的阻值最大时，电路中的电流最小，电路安全，根据并联电路的电压规律和欧姆定律求通过R2的最小电流，根据并联电路的电流规律求电路的最小总电流，根据P=UI求电路消耗的最小总功率，从而得出滑动变阻器R2的电阻可调范围和电路消耗的总电功率的变化范围。
（1）当只闭合S2时，R1与小灯泡串联，电流表的示数为0.25A，根据图乙可知，小灯泡此时六两端的电压为3V，R1两端的电压为
则电源电压
（2）当只闭合S3时，R2与小灯泡L串联，要使小灯泡L正常发光，小灯泡两端的电压为3.8V，则R2两端的电压为
根据图乙可知，此时电路中的电流为0.3A，则滑动变阻器接入的电阻为
（3）当闭合S1、S2、S3时，R1与R2并联，电流表测量干路电流，通过定值电阻R1的电流为
由电流表的量程可知，干路的最大电流为0.6A，则通过滑动变阻器的最大电流为
滑动变阻器接入的最小值为
此时电路中的总功率最大，最大总功率为
当滑动变阻器全部接入时，滑动变阻器接入的阻值为50Ω，通过滑动变阻器的电流最小，总电流最小，总功率最小，通过滑动变阻器的最小电流为
电路中的总电流为
电路总功率最小为
滑动变阻器R2的电阻可调范围为40~50Ω，电路消耗的总电功率的变化范围为4.48~4.8W。
37．【答案】（1）解：根据图乙得出容器中没有水时压力传感器受到的拉力F=6.6N，
则该组合物体的重力为：G=F=6.6N。
答：该组合物体的重力为6.6N。
（2）解：由图乙可知，当加入600cm3的水时组合体恰好浸没在水中，此时组合物体受到竖直向下的重力、杆对它竖直向下的压力及竖直向上的浮力，此时组合体受到的浮力为
由阿基米德原理可知，组合体的体积为
组合物体的质量
组合物体材料的密度为。
答：该组合物体材料的密度为0.825×103kg/m3。
（3）解：①由图乙可知，当注入水的体积在0~150cm3时，细杆对物体作用力的大小不变，则当注入水的体积为，水面恰好与M下表面接触，此时容器内水的深度为
故用升降台将容器向上移动3cm，容器底刚好接触M下表面，由图乙可知，水面从M的底部上升到M、N的结合部时，注入的水的体积
根据体积关系可得
则M物体的底面积
此过程中，压力传感器的变化值等于浮力增加值，即
则有
解得
由图乙可知，从C到E，水面从N下表面到上表面，注入水的体积为300cm3，浮力变化量为
N的体积等于排开水增加的体积，即
故N的高度为
N的底面积为
当杆的示数为2F1时，M所受浮力为
此时M排开水的体积
M浸入水中的深度为
故当杆的示数为2F1时，容器中水的体积为
当容器向上移动3cm时，由于M浸入水中的深度为13.5m，因M下方水的体积大于M两侧水的体积，则容器向上移动3cm时，M一定浸没在水中，且容器内水的体积为270cm3，设N浸入水中的深度为，则有
即
解得
此时组合体排开水的体积
若组合体漂浮，则浮力等于重力，即
漂浮时排开水的体积为
故撤去杆后，M、N漂浮，稳定后，水对容器底的压力为
水对容器底的压强为
②若向容器中注水的体积较多，则整体受到的浮力较大，此时杆对物体的作用力向下，根据二力平衡可得F浮总=G+2F1=6.6N+2×0.6N=7.8N
此时整体排开水的体积
而物体的体积VM=SMhM=40cm2×15cm=600cm3
因为V排总>VM，所以此时N物体也进入水中，其排开水的体积V排N=V排总-VM=780cm3-600cm3=180cm3
则N浸入水中的深度
此时容器中水的深度h'水=hB+hM+hN浸=3cm+15cm+9cm=27cm
此时容器中水的体积V'水=S容h'水-V排总=50cm2×27cm-780cm3=570cm3
用升降台将容器向上移动3cm时，由上图可知物体M与容器底接触，虽然此过程中水面会上升，但圆柱形容器足够高，所以没有水溢出，将细杆撤去，待水面稳定后，因为该组合体物体材料的密度小于水的密度，所以整体在水中仍然漂浮，稳定后，水对容器底的压力
此时水对容器底的压强。
答：当轻质细杆的示数为2F1时，用升降台将容器向上移动3cm，然后将细杆撤去，待水面稳定后，此时水对容器底的压强为1890Pa或2460Pa。
【解析】【分析】 （1）根据图乙得出容器中没有水时压力传感器受到的拉力，即为组合体的重力；
（2）由图乙可知，当加入600cm3的水时组合体恰好浸没大水中，此时组合受到竖直向下的重力、杆的压力及竖直向上的浮力共同作用，从而可求出组合体浸没时受到的浮力，根据阿基米德原理可求出此时排开水的体积即组合体的体积，根据G=mg=ρVg可求出组合体材料的密度；
（3）根据图乙的给出的信息结合阿基米德原理，求出M的底面积和N的底面积；当容器向上移动3cm时，求出水的深度，判断M和N所处状态；撤去杆后，MN漂浮，稳定后，求出水对容器底的压力，利用压强公式求出水对容器底的压强。
（1）根据图乙可知，容器中没有水时压力传感器受到的拉力，所以该组合物体的重力为
（2）由图乙可知，当加入600cm3的水时组合体恰好浸没在水中，此时组合物体受到竖直向下的重力、杆对它竖直向下的压力及竖直向上的浮力，此时组合体受到的浮力为
由阿基米德原理可知，组合体的体积为
组合物体的质量
组合物体材料的密度为
（3）①由图乙可知，当注入水的体积在0~150cm3时，细杆对物体作用力的大小不变，则当注入水的体积为，水面恰好与M下表面接触，此时容器内水的深度为
故用升降台将容器向上移动3cm，容器底刚好接触M下表面，由图乙可知，水面从M的底部上升到M、N的结合部时，注入的水的体积
根据体积关系可得
则M物体的底面积
此过程中，压力传感器的变化值等于浮力增加值，即
则有
解得
由图乙可知，从C到E，水面从N下表面到上表面，注入水的体积为300cm3，浮力变化量为
N的体积等于排开水增加的体积，即
故N的高度为
N的底面积为
当杆的示数为2F1时，M所受浮力为
此时M排开水的体积
M浸入水中的深度为
故当杆的示数为2F1时，容器中水的体积为
当容器向上移动3cm时，由于M浸入水中的深度为13.5m，因M下方水的体积大于M两侧水的体积，则容器向上移动3cm时，M一定浸没在水中，且容器内水的体积为270cm3，设N浸入水中的深度为，则有
即
解得
此时组合体排开水的体积
若组合体漂浮，则浮力等于重力，即
漂浮时排开水的体积为
故撤去杆后，M、N漂浮，稳定后，水对容器底的压力为
水对容器底的压强为
②若向容器中注水的体积较多，则整体受到的浮力较大，此时杆对物体的作用力向下，根据二力平衡可得F浮总=G+2F1=6.6N+2×0.6N=7.8N
此时整体排开水的体积
而物体的体积VM=SMhM=40cm2×15cm=600cm3
因为V排总>VM，所以此时N物体也进入水中，其排开水的体积V排N=V排总-VM=780cm3-600cm3=180cm3
则N浸入水中的深度
此时容器中水的深度h'水=hB+hM+hN浸=3cm+15cm+9cm=27cm
此时容器中水的体积V'水=S容h'水-V排总=50cm2×27cm-780cm3=570cm3
用升降台将容器向上移动3cm时，由上图可知物体M与容器底接触，虽然此过程中水面会上升，但圆柱形容器足够高，所以没有水溢出，将细杆撤去，待水面稳定后，因为该组合体物体材料的密度小于水的密度，所以整体在水中仍然漂浮，稳定后，水对容器底的压力
此时水对容器底的压强物质
金
银
铜
铁
密度/（）
