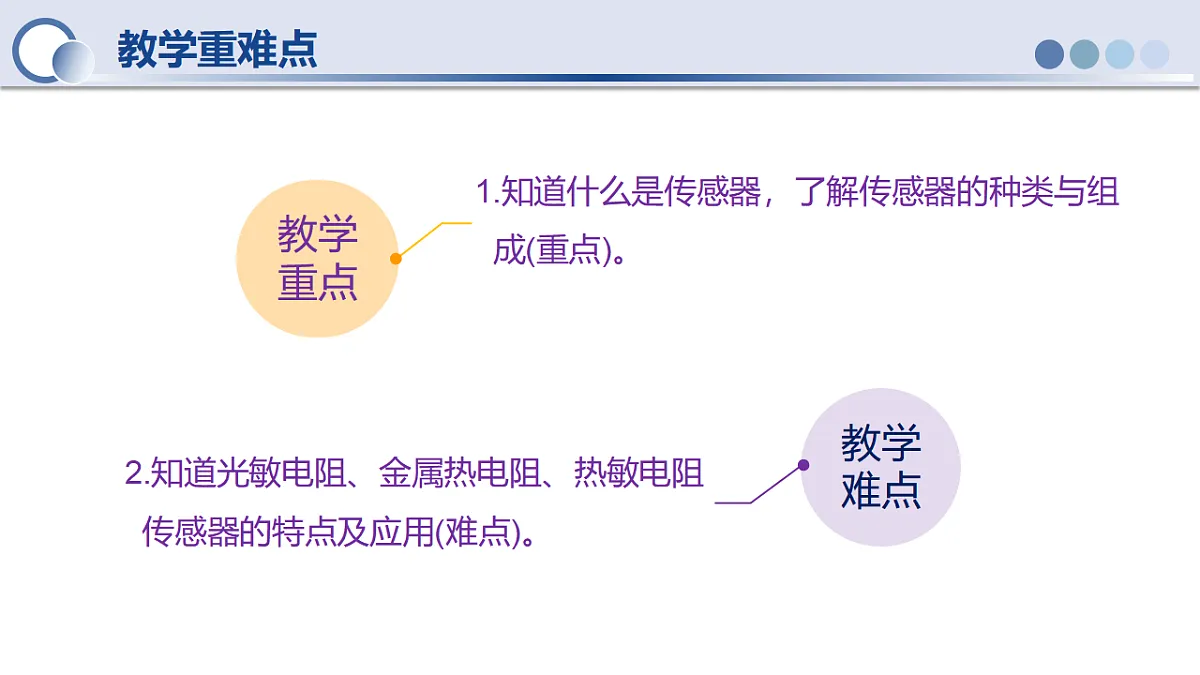

1.知道什么是传感器，了解传感器的种类与组成(重点)。
2.知道光敏电阻、金属热电阻、热敏电阻传感器的特点及应用(难点)。
它们是如何实现自动感应的呢?

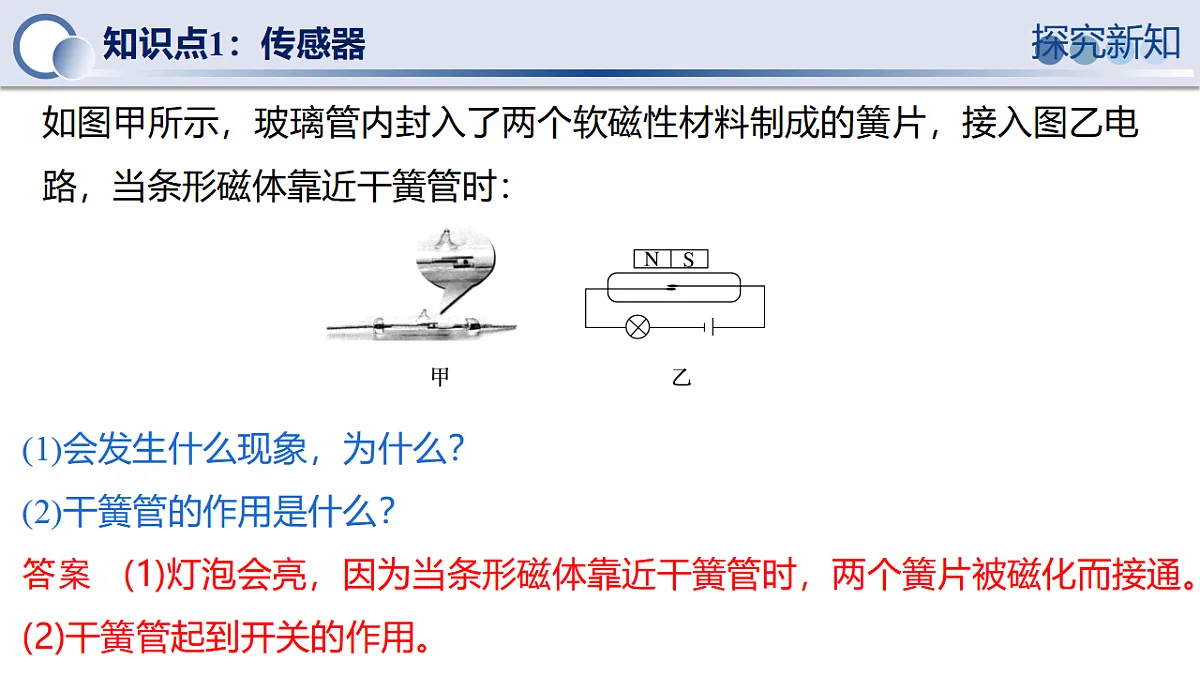

如图甲所示，玻璃管内封入了两个软磁性材料制成的簧片，接入图乙电路，当条形磁体靠近干簧管时：
(1)会发生什么现象，为什么？(2)干簧管的作用是什么？
答案 (1)灯泡会亮，因为当条形磁体靠近干簧管时，两个簧片被磁化而接通。(2)干簧管起到开关的作用。

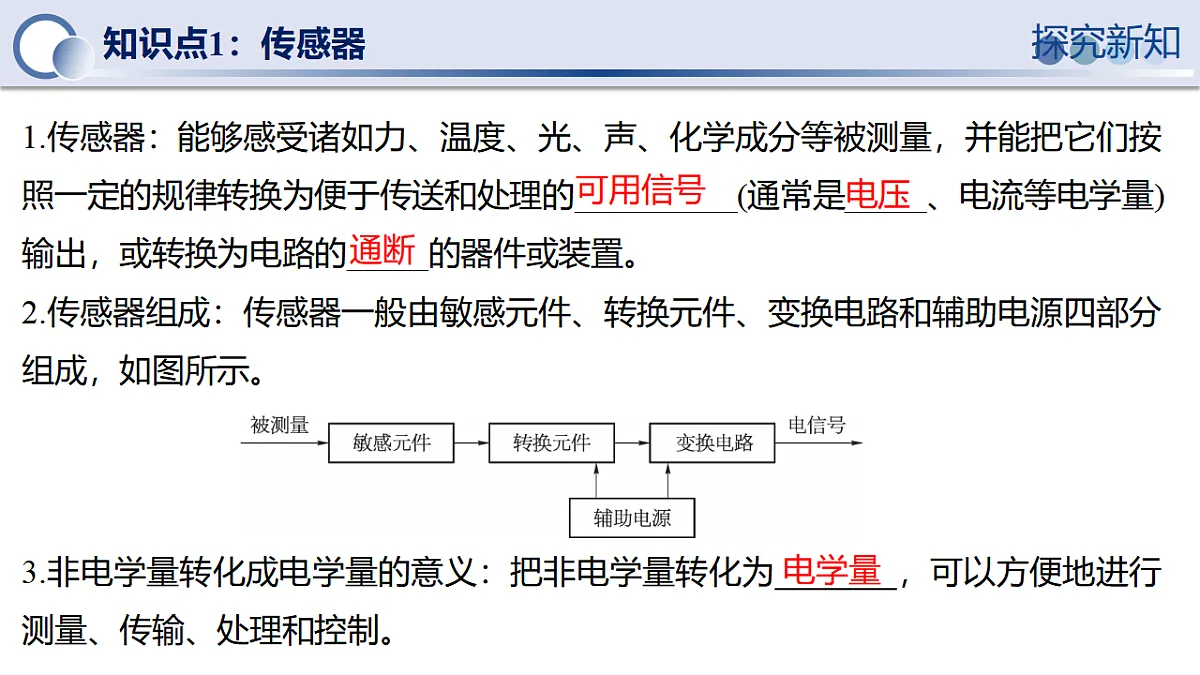

1.传感器：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的__________(通常是_____、电流等电学量)输出，或转换为电路的_____的器件或装置。
2.传感器组成：传感器一般由敏感元件、转换元件、变换电路和辅助电源四部分组成，如图所示。
3.非电学量转化成电学量的意义：把非电学量转化为 ，可以方便地进行测量、传输、处理和控制。
知识点2 传感器的敏感元件
敏感元件就是直接感知被测量，输出与被测量有确定关系的物理量信号的元件。例如，把硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的梳状电极，这样就制成了一个光敏电阻，如图所示。
自主活动1：探究在不同光照下的光敏电阻值。用多用电表的欧姆挡测量一只光敏电阻的阻值，实验分别在暗环境和强光照射下进行。
结论:(1)光敏电阻在光照强度改变的时候电阻值会变化,普通电阻的阻值不变。(2)光敏电阻在光线较暗的环境里电阻大，在强光照射下电阻很小。
自主活动2：探究在不同温度下的金属热电阻值。实验电路如图所示：
结论:金属热电阻值随温度的升高而增大。
自主活动3：探究在不同温度下的热敏电阻值。用多用电表的欧姆挡测量热敏电阻的阻值。第一次直接测量，第二次用手心焐一焐热敏电阻再测量，记录两次测得的阻值。
结论:热敏电阻的阻值会随着温度的升高而减小。
查阅资料，说说热敏电阻和光敏电阻在生活中有哪些具体应用？
（1）热敏电阻在生活中的具体应用电饭煲、饮水机通过热敏电阻监测温度，实现自动加热或保温；空调、暖气系统用于环境温度检测；手机/电脑电池温度监控，防止过热；电子体温计等。（2）光敏电阻在生活中的具体应用路灯、楼道灯的光控开关；汽车自动大灯控制；太阳能庭院灯的光照感应；智能窗帘的光照强度检测；火灾报警器的烟雾遮光检测；电子玩具的光线感应互动等。
知识点3 传感器的分类
生活中有各类传感器，请同学们结合教材内容，对传感器进行分类。
各种传感器，如图所示。
