2026届四川省巴中市高三上学期一诊物理试题（原卷+解析）

这是一份2026届四川省巴中市高三上学期一诊物理试题（原卷+解析），共24页。试卷主要包含了考试结束后，考生将答题卡交回， 研究表明等内容，欢迎下载使用。
注意事项：
1.答题前，考生务必将自己的姓名、班级、考号填写在答题卡规定的位置。
2.答选择题时请使用2B铅笔将答题卡上对应题目的答案标号涂黑；非选择题答题时必须用0.5毫米黑色墨迹签字笔，将答案书写在答题卡规定的位置，在规定的答题区域以外答题无效，在试题卷上答题无效。
3.考试结束后，考生将答题卡交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 在物理学的发展过程中，创造出了许多科学思想方法，极大地推动了自然科学的发展，改变了人类的生产和生活方式。下列说法正确的是（ ）
A. 用质点代替有质量的物体，采用了微元法
B. 电场强度的公式，利用了比值定义法
C. 卡文迪许利用扭秤测量引力常量，利用了类比法
D. 验证力的平行四边形定则采用了控制变量法
2. “川超”即四川省城市足球联赛，是四川省21个市州参与的业余足球联赛，旨在打造全民参与、融合地域文化的足球盛宴。在某场比赛中，一运动员在射门时，球在空中的轨迹如图所示，考虑空气阻力影响，则从A到B的过程中（ ）
A. 足球速度不变B. 足球始终处于超重状态
C. 足球受到的合外力与速度方向不共线D. 足球运动的轨迹为抛物线
3. 某兴趣小组用一轻质细绳模拟机械波的形成与传播，将轻质细绳左端与弹簧振子相连，O是振子振动的平衡位置，垂直于弹簧沿绳建立x轴，如图甲所示。振子振动后，某时刻细绳的波形图如图乙所示。下列说法正确的是（ ）
A. 弹簧振子的起振方向为y轴负方向
B. 若增大弹簧振子振幅，则绳波的传播速度变大
C. 该时刻x=1.5m处的质点振动方向沿y轴负方向
D. 当弹簧振子再经过一个全振动，质点x=1m处的质点向右移动2m
4. 研究表明：当两极和高山冰川熔化，大量水体从靠近自转轴的高纬度地区向赤道附近的中低纬度海洋转移，可以影响地球自转变化。如果地球自转变慢，忽略地球半径和质量分布的变化，则（ ）
A. 赤道上的物体受到地球引力将变小
B. 地球两极附近重力加速度变小
C. 绕地球表面的卫星周期将变小
D. 地球同步卫星的高度将变大
5. 一只质量为m的蚂蚁沿着竖直圆形细铁环从最低点A匀速率向上爬行，其运动过程简化为如图所示，B点与圆心等高，C为最高点，则蚂蚁（可视为质点）在爬行过程中（ ）
A. 任意相等时间内蚂蚁平均速度相同
B. 在C点时，蚂蚁对铁环的作用力为零
C. 在B点时，铁环对蚂蚁的作用力一定大于重力
D. 蚂蚁爬行一周铁环对蚂蚁冲量为零
6. 如图所示，班级书架上放置一质量为m圆柱形水杯，木板PM与水平面的夹角为，木板PN与水平面的夹角为，木板PM对水杯的支持力为F1，木板PN对水杯的支持力为F2，水杯与接触面的摩擦力忽略不计，重力加速度为g，则（ ）
A. B.
C. D.
7. 利用磁场可以改变粒子运行的速度方向，人们把此原理运用到薄膜材料制备上，使芯片技术得到快速发展。如图所示，在直角坐标系xOy中，x轴的上方除扇形区域外存在垂直于纸面向里的匀强磁场，在OM之间有一粒子源，沿y轴正方向发射电子，其中从A点与从B点进入的电子，经过一段时间均汇聚于 x轴的N点，已知OM=ON=d，，，不计粒子间的相互作用及重力，则从A点与从B点进入的电子在进入磁场时的速度大小之比为（ ）
A. 1：1B. 1：C. 1：2D. ：1
二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8. a、b两种单色光从空气进入玻璃砖PQNM时，其光束如图所示，下列说法正确的是（ ）
A. a光折射率大于b光折射率
B. 逐渐增大入射光与法线的夹角，出射光线在MN面a光先发生全反射
C. a、b两束光先后照射同一金属表面，逸出光电子最大初动能满足Eka>Ekb
D. 用同一装置做双缝干涉实验，则a光相邻干涉条纹间距比b光大
9. 如图甲所示，xOy平面内有一半径为R的圆，圆心位于O点，平面内存在平行于xOy平面的匀强电场。电荷量为q（q>0）的粒子从A点沿圆周逆时针运动一周，该粒子的电势能Ep与对应转过的角度的图像如图乙所示，下列说法正确的是（ ）
A. 电场方向沿y轴正方向
B. 电场强度的大小为
C. 从0变到的过程中，电场力对粒子做功为
D. 从0变到的过程中，该粒子所处位置的电势先增大后减小
10. 质量m=2kg物块静止在倾角为30°足够长固定粗糙斜面上，某时刻开始施加沿斜面向上的拉力F，F的冲量I随时间t变化的关系如图所示。物块与斜面间的动摩擦因数，最大静摩擦力等于滑动摩擦力，重力加速度g=10m/s2，不计空气阻力，则（ ）
A. 0~2s内，摩擦力对物块的冲量为零B. t=4s时，物块的速度大小为10m/s
C. t=6s时，物块还在继续沿斜面向上运动D. 0~6s内，物块克服摩擦力做功350J
三、非选择题：本题共5小题，共54分。其中第13~15小题解答时请写出必要的文字说明、方程式和重要的演算步骤；有数值计算时，答案中必须明确写出数值和单位。
11. 某实验小组用如图甲所示装置探究物体的加速度与力、质量的关系。
（1）实验时保持小车（含车中砝码）的质量M不变，改变槽码的个数，用打点计时器测出小车运动的加速度a。
（i）下列操作必要且正确的是___________。
A．实验前需调节定滑轮高度，使滑轮和小车间的细绳与长木板平行
B．小车靠近打点计时器，释放小车后立即开启打点计时器，打出纸带
C．在平衡摩擦力时，将长木板不带定滑轮的一端适当垫高，挂上槽码，释放小车，观察判断小车是否做匀速直线运动
（ii）选择实验中打出的一条纸带，从清晰的点迹起，在纸带上标出连续5个计数点A、B、C、D、E，相邻计数点间均有四个点未画出，测得各计数点到A点的距离如图乙所示。已知电源频率为50Hz，则小车的加速度大小a=__________m/s2。（结果保留2位有效数字）
（2）实验时保持悬挂槽码的质量m不变，在小车上增加砝码，得到小车的加速度a，若a作为纵轴，小车（含车中砝码）的质量用M表示，为得到线性图像，则横轴代表的物理量为___________。
A. MB. C.
12. 某兴趣小组测量某品牌智能手机电池的电动势和内阻，进行了如下实验。查阅资料可知该型手机电池电动势标称值，内阻标称值，要求尽量减小实验误差。
（1）收集器材，现有一块旧手机电池，量程合适的电流表A（内阻约为）和电压表V（内阻约为）、开关和导线若干，以及下列滑动变阻器：
A．滑动变阻器R1（）
B．滑动变阻器R2（）
则应选用的滑动变阻器为___________（选填“A”或“B”）
（2）测量时应选择下图中的电路图___________（选填“甲”或“乙”）
（3）同学们实验得到了电压与电流的多组数据，并画出U-I图线，如图丙所示，由图可得该旧手机电池的电动势E=__________V，内阻r=__________Ω。（结果均保留2位有效数字）
（4）图丁为某型号小灯泡的伏安特性曲线，如果把两个该型号的灯泡并联后再与R0的电阻串联接在上述旧手机电池上（），如图戊，则每个灯泡消耗的实际功率为__________W（保留2位有效数字）。
13. 盖碗茶是恩阳地区自古以来就流传下来的一种饮茶方式。如图所示，盖碗茶碗身的底部有一个凹陷空间，当碗身底沾有少量水放到碗托，会把少量空气密封在碗身底部凹陷处。此时往碗中倒入热茶时，碗身会被密封的气体顶离碗托发生侧向滑动。设环境温度t0=7℃，密封气体初始压强与环境压强相同，密封气体与碗托接触的面积为S=20cm2，碗身和热茶总质量为m=0.5kg。已知T=273+t，重力加速度g=10m/s2，忽略碗身底与碗托间水的粘滞力。求：
（1）当碗身恰好被顶离碗托时，密封的气体压强；
（2）当碗身恰好被顶离碗托时，密封的气体温度（用热力学温度表示）。
14. 如图所示，左端为半径 R=2m的固定光滑四分之一圆弧轨道，与水平粗糙轨道MN平滑连接，MN长度L=2m，动摩擦因数，轨道右端为倾角的光滑固定斜面，轻弹簧一端固定在斜面顶端，自然长度时另一端位于斜面上的P点，弹簧劲度系数 k=10N/m，系一质量mB=1kg的物体B，静止时B离水平面高度为h=1m。从圆弧顶点静止释放质量mA=1kg物体A．忽略物体A过N点能量损失，A、B均为质点，g=10m/s2。求：
（1）A在圆弧轨道最低点M处受到的弹力大小；
（2）A与B相碰前瞬间，A的速度；
（3）若A与B发生弹性碰撞，判断碰后B能否过P点，并说明理由。
15. 如图所示，质量mA=1kg、电荷量q=1.0C带电物块A（可视为质点）放在绝缘足够长的木板B上，mB=2kg，区域Ⅰ存在水平向右的匀强电场E1（未知），宽度为L1=1m，区域Ⅱ为正方形MNQP，存在竖直向上匀强电场E2=10V/m和垂直纸面向里匀强磁场B0=2T，MNQP边长L2=3m，已知A、B间动摩擦因数，B与地面之间动摩擦因数，g=10m/s2。当水平外力F作用在B上时，求：
（1）若E1=0，F=24N时，物块A在区域Ⅰ运动时，A、B加速度大小；
（2）若E1=0，F=24N时，物块A在区域Ⅰ运动时，系统产生的热量；

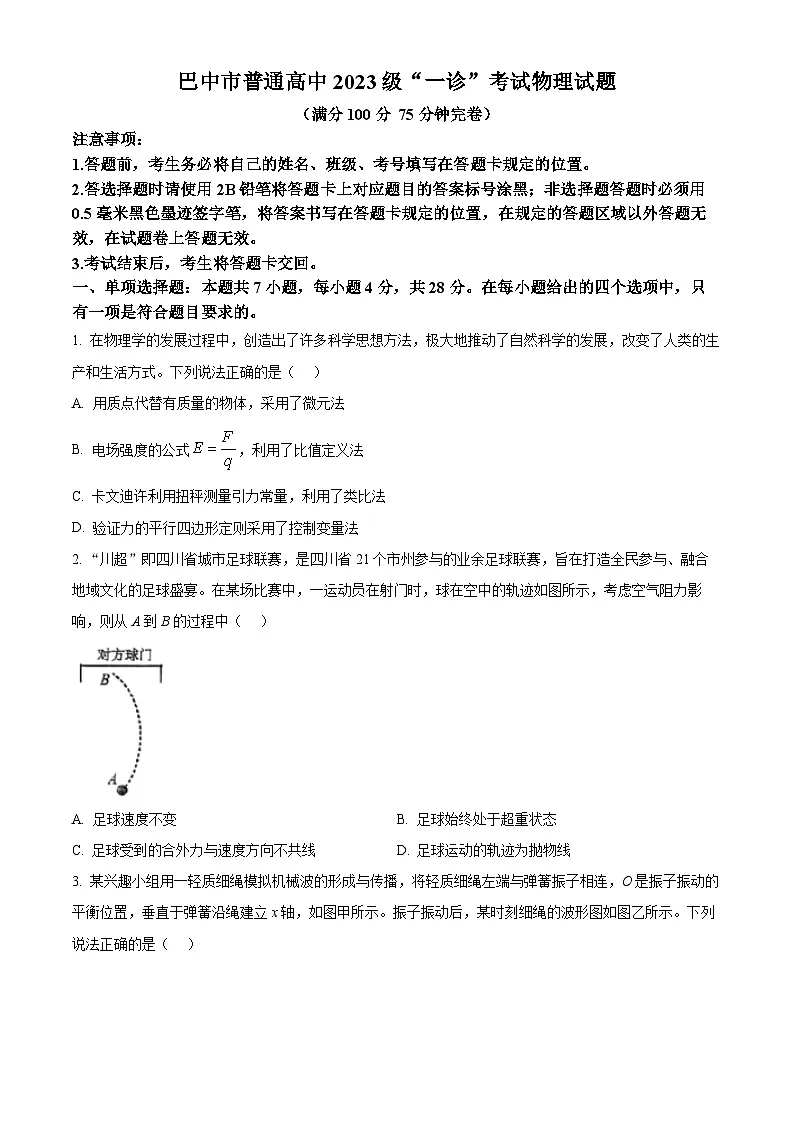

（3）若E1=13V/m，F未知，物体A通过N点后，在区域Ⅱ运动的最长时间和最短时间。巴中市普通高中2023级“一诊”考试物理试题
（满分100分 75分钟完卷）
注意事项：
1.答题前，考生务必将自己的姓名、班级、考号填写在答题卡规定的位置。
2.答选择题时请使用2B铅笔将答题卡上对应题目的答案标号涂黑；非选择题答题时必须用0.5毫米黑色墨迹签字笔，将答案书写在答题卡规定的位置，在规定的答题区域以外答题无效，在试题卷上答题无效。
3.考试结束后，考生将答题卡交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 在物理学的发展过程中，创造出了许多科学思想方法，极大地推动了自然科学的发展，改变了人类的生产和生活方式。下列说法正确的是（ ）
A. 用质点代替有质量的物体，采用了微元法
B. 电场强度的公式，利用了比值定义法
C. 卡文迪许利用扭秤测量引力常量，利用了类比法
D. 验证力的平行四边形定则采用了控制变量法
【答案】B
【解析】
【详解】A．用质点代替有质量的物体，采用的是理想模型法（将物体简化为有质量无大小的点），而非微元法（将物体分割为微小部分进行分析），故A错误；
B．电场强度的公式 是通过力与试探电荷的比值来定义电场强度，属于比值定义法（定义量与比值无关），故B正确；
C．卡文迪许利用扭秤测量引力常量，采用了放大法（通过微小扭转角度放大引力效应），而非类比法（比较不同事物的相似性），故C错误；
D．验证力平行四边形定则采用了等效替代法（通过实验验证矢量合成的等效性），而非控制变量法（控制其他变量不变研究单一变量），故D错误。
故选B。
2. “川超”即四川省城市足球联赛，是四川省21个市州参与的业余足球联赛，旨在打造全民参与、融合地域文化的足球盛宴。在某场比赛中，一运动员在射门时，球在空中的轨迹如图所示，考虑空气阻力影响，则从A到B的过程中（ ）
A. 足球速度不变B. 足球始终处于超重状态
C. 足球受到的合外力与速度方向不共线D. 足球运动的轨迹为抛物线
【答案】C
【解析】
【详解】A．速度是矢量，包含大小和方向。足球在空中运动时，由于重力和空气阻力的作用，足球的速度大小会变化，方向也在不断改变，故A错误；
B．足球在空中运动时，无论是否有空气阻力，足球的加速度主要由重力决定，始终有向下的分量，足球始终处于失重状态，故B错误；
C．足球做曲线运动，足球受到的合外力方向与速度方向不共线，故C正确；
D．考虑空气阻力影响，足球所受合外力不是恒力，因此运动轨迹不是抛物线，故D错误。
故选C。

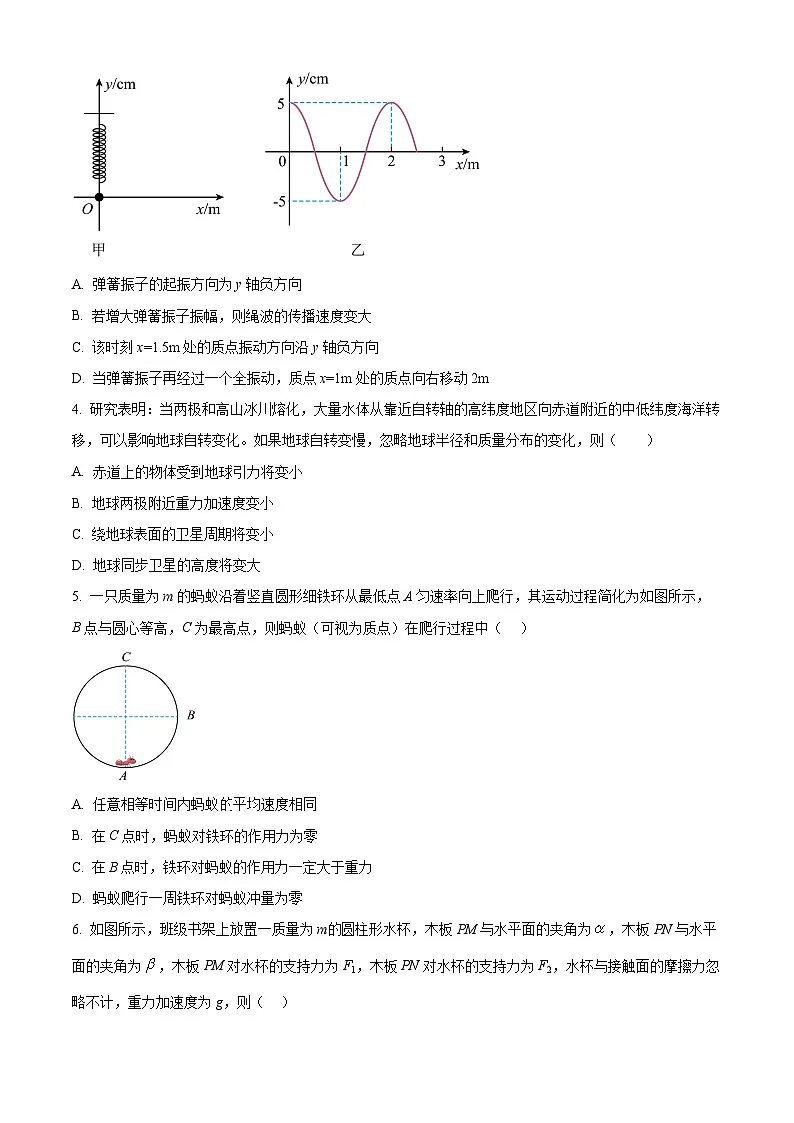

3. 某兴趣小组用一轻质细绳模拟机械波的形成与传播，将轻质细绳左端与弹簧振子相连，O是振子振动的平衡位置，垂直于弹簧沿绳建立x轴，如图甲所示。振子振动后，某时刻细绳的波形图如图乙所示。下列说法正确的是（ ）
A. 弹簧振子的起振方向为y轴负方向
B. 若增大弹簧振子振幅，则绳波的传播速度变大
C. 该时刻x=1.5m处的质点振动方向沿y轴负方向
D. 当弹簧振子再经过一个全振动，质点x=1m处的质点向右移动2m
【答案】C
【解析】
【详解】A．机械波沿x轴正方向传播，波的最前端质点的振动方向就是振源的起振方向。由图乙可知，波传播到的最右侧质点此时振动方向沿y轴正方向，因此弹簧振子的起振方向为y轴正方向。故A错误；
B．机械波在介质中的传播速度由介质本身的性质（如绳的劲度、线密度）决定，与振幅无关。增大振幅只会改变质点振动的最大位移，不会改变波速。故B错误；
C．波沿x轴正方向传播，根据“同侧法”可知，该时刻处的质点振动方向沿y轴负方向，故C正确；
D．机械波传播时，介质中的质点只在平衡位置附近做简谐振动，不会随波迁移。因此处的质点不会向右移动，故D错误。
故选C。
4. 研究表明：当两极和高山冰川熔化，大量水体从靠近自转轴的高纬度地区向赤道附近的中低纬度海洋转移，可以影响地球自转变化。如果地球自转变慢，忽略地球半径和质量分布的变化，则（ ）
A. 赤道上的物体受到地球引力将变小
B. 地球两极附近重力加速度变小
C. 绕地球表面的卫星周期将变小
D. 地球同步卫星的高度将变大
【答案】D
【解析】
【详解】A．根据题意，由万有引力公式可知，忽略地球半径和质量分布的变化，赤道上的物体受到地球引力不变，故A错误；
B．根据题意，在两极点，物体不随地球自转，由万有引力等于重力有
解得
忽略地球半径和质量分布的变化，地球两极附近重力加速度不变，故B错误；
C．根据题意，由万有引力提供向心力有
解得
忽略地球半径和质量分布的变化，绕地球表面的卫星周期不变，故C错误；
D．根据题意，由万有引力提供向心力有
解得
地球自转变慢，周期变大，地球同步卫星的周期变大，可知，地球同步卫星的高度将变大，故D正确。
故选D。
5. 一只质量为m的蚂蚁沿着竖直圆形细铁环从最低点A匀速率向上爬行，其运动过程简化为如图所示，B点与圆心等高，C为最高点，则蚂蚁（可视为质点）在爬行过程中（ ）
A. 任意相等时间内蚂蚁的平均速度相同
B. 在C点时，蚂蚁对铁环的作用力为零
C. 在B点时，铁环对蚂蚁的作用力一定大于重力
D. 蚂蚁爬行一周铁环对蚂蚁冲量为零
【答案】C
【解析】
【详解】A．平均速度是位移与时间的比值，是矢量，方向与位移方向相同。蚂蚁匀速率爬行，任意相等时间内蚂蚁的走过的路程相同，位移大小相同，方向不同，故平均速度不同，故A错误；
B．在C点时，若满足
速度，时铁环对蚂蚁的作用力为零，但根据题目条件蚂蚁速度和圆的半径都未知，故无法判定蚂蚁对铁环的作用力为零，故B错误；
C．在B点时，铁环对蚂蚁的作用力的竖直分力
水平分力
铁环对蚂蚁的作用力，故C正确；
D．蚂蚁爬行一周合力的冲量为零，因重力的冲量不为零，故铁环对蚂蚁的冲量不为零，故D错误。
故选C。

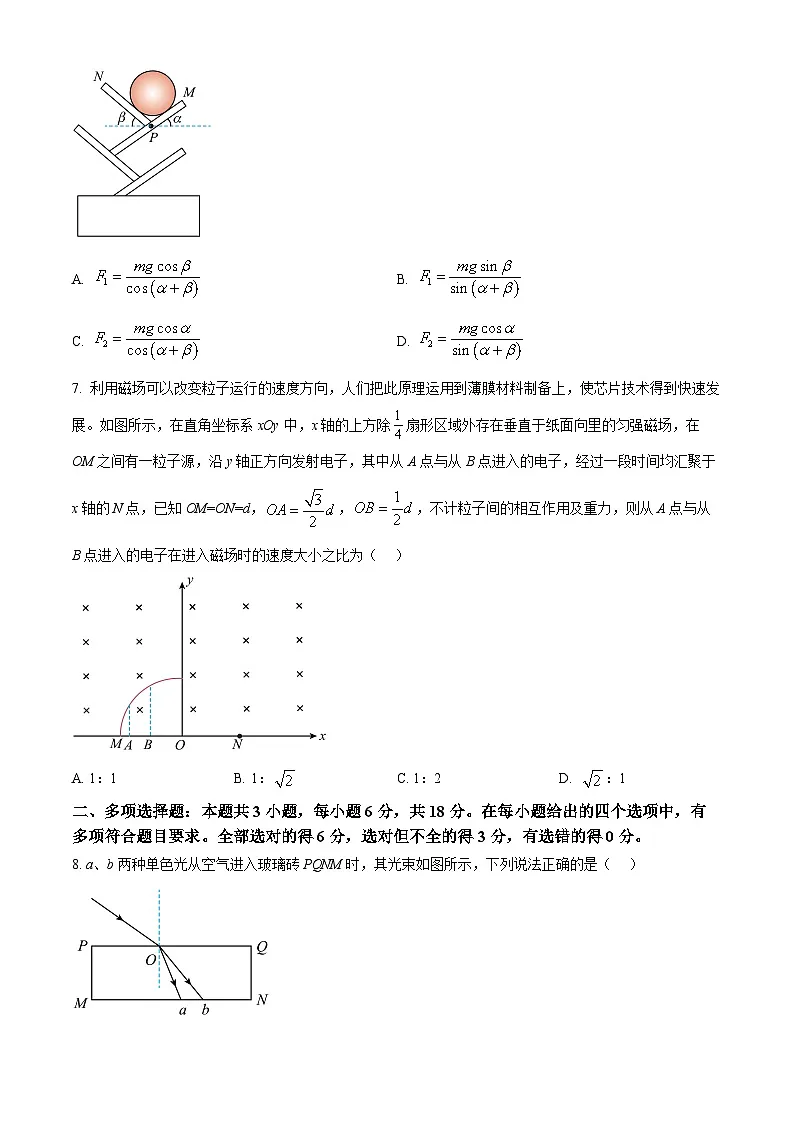

6. 如图所示，班级书架上放置一质量为m的圆柱形水杯，木板PM与水平面的夹角为，木板PN与水平面的夹角为，木板PM对水杯的支持力为F1，木板PN对水杯的支持力为F2，水杯与接触面的摩擦力忽略不计，重力加速度为g，则（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】以水杯为研究对象，水杯在重力、支持力和支持力的作用下处于平衡状态。
将支持力和支持力沿水平方向和竖直方向分解。
根据平衡条件，在水平方向上，有
在竖直方向上，有
联立解得，
故选B。
7. 利用磁场可以改变粒子运行的速度方向，人们把此原理运用到薄膜材料制备上，使芯片技术得到快速发展。如图所示，在直角坐标系xOy中，x轴的上方除扇形区域外存在垂直于纸面向里的匀强磁场，在OM之间有一粒子源，沿y轴正方向发射电子，其中从A点与从B点进入的电子，经过一段时间均汇聚于 x轴的N点，已知OM=ON=d，，，不计粒子间的相互作用及重力，则从A点与从B点进入的电子在进入磁场时的速度大小之比为（ ）
A. 1：1B. 1：C. 1：2D. ：1
【答案】A
【解析】
【详解】电子的运动轨迹如图所示
根据勾股定理得，
解得，
根据洛伦兹力提供向心力有
得
故
故选A。
二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8. a、b两种单色光从空气进入玻璃砖PQNM时，其光束如图所示，下列说法正确的是（ ）
A. a光折射率大于b光折射率
B. 逐渐增大入射光与法线的夹角，出射光线在MN面a光先发生全反射
C. a、b两束光先后照射同一金属表面，逸出光电子的最大初动能满足Eka>Ekb
D. 用同一装置做双缝干涉实验，则a光相邻干涉条纹间距比b光大
【答案】AC
【解析】
【详解】ACD．a、b两束单色光以同一入射角射入玻璃砖，a光的偏折程度较大，故a光折射率大于b光折射率，a光频率大于b光频率，a光波长小于b光波长；根据可知，a、b两束光先后照射同一金属表面，逸出光电子的最大初动能满足Eka>Ekb；根据可知，用同一装置做双缝干涉实验，则a光相邻干涉条纹间距比b光小，故AC正确，D错误。
B．a、b两束单色光射入玻璃砖时的折射角一定小于临界角，故a、b两束单色光从MN面出射时，入射角一定小于临界角，不会发生全反射，故B错误。
故选AC。
9. 如图甲所示，xOy平面内有一半径为R的圆，圆心位于O点，平面内存在平行于xOy平面的匀强电场。电荷量为q（q>0）的粒子从A点沿圆周逆时针运动一周，该粒子的电势能Ep与对应转过的角度的图像如图乙所示，下列说法正确的是（ ）
A 电场方向沿y轴正方向
B. 电场强度的大小为
C. 从0变到的过程中，电场力对粒子做功为
D. 从0变到的过程中，该粒子所处位置的电势先增大后减小
【答案】BD
【解析】
【详解】A．由可知，一定时，粒子的电势能与该位置的电势成正比。由图乙可知，粒子从A点沿圆周逆时针运动一周的过程中，y轴正方向处的电势最高，y轴负方向处的电势最低，则根据顺着电场线方向电势降低可判断，电场线沿y轴负方向，故A错误；
B．根据电势的定义式可知，y轴正方向处的电势为
y轴负方向处的电势为
则y轴正方向与负方向间电势差为
所以电场强度的大小为，故B正确；
C．根据电场力做功和电势能变化间的关系可知，从0变到的过程中，电场力对粒子做功为，故C错误；
D．由可知，由于粒子带正电，所以粒子电势能大的位置的电势也大，由图乙可知，从0变到的过程中，粒子的电势能先增大后减小，所以该粒子所处位置的电势也先增大后减小，故D正确。
故选BD。
10. 质量m=2kg物块静止在倾角为30°足够长的固定粗糙斜面上，某时刻开始施加沿斜面向上的拉力F，F的冲量I随时间t变化的关系如图所示。物块与斜面间的动摩擦因数，最大静摩擦力等于滑动摩擦力，重力加速度g=10m/s2，不计空气阻力，则（ ）
A. 0~2s内，摩擦力对物块的冲量为零B. t=4s时，物块的速度大小为10m/s
C. t=6s时，物块还在继续沿斜面向上运动D. 0~6s内，物块克服摩擦力做功350J
【答案】AD
【解析】
【详解】根据冲量的表达式为
得内拉力的大小为
当物体在斜面上保持静止时
在内，物体受重力，支持力，拉力整体合力为0，不受摩擦力，所以
根据冲量的表达式为
所以摩擦力的冲量为0，故A正确；
B．规定沿斜面向上为正，在内，拉力的冲量
设滑动摩擦力为，在内摩擦力为0，
内，
所以当拉力时物体才开始运动
内，
物体所受的重力沿斜面向下的分力产生的冲量为
根据动量定理得
代入数据得，故B错误；
C．内，物体受重力，支持力、摩擦力和拉力
内摩擦力的方向向下，内摩擦力的方向向上
则
根据动量定理
代入数据得，故物体向下运动，故C错误；
D．在不同阶段物体受到的都是恒力，即物体产生的加速度是恒定的，根据匀变速直线运动的特点在内物体的位移为，物体静止不动，所以
在物体的位移为，则
在物体的位移为，则
在物体位移为，则，即反方向向下，所以物体总路程为
结合
代入数据得，故D正确。
故选AD。
三、非选择题：本题共5小题，共54分。其中第13~15小题解答时请写出必要的文字说明、方程式和重要的演算步骤；有数值计算时，答案中必须明确写出数值和单位。
11. 某实验小组用如图甲所示装置探究物体的加速度与力、质量的关系。
（1）实验时保持小车（含车中砝码）的质量M不变，改变槽码的个数，用打点计时器测出小车运动的加速度a。
（i）下列操作必要且正确的是___________。
A．实验前需调节定滑轮高度，使滑轮和小车间的细绳与长木板平行
B．小车靠近打点计时器，释放小车后立即开启打点计时器，打出纸带
C．在平衡摩擦力时，将长木板不带定滑轮的一端适当垫高，挂上槽码，释放小车，观察判断小车是否做匀速直线运动
（ii）选择实验中打出的一条纸带，从清晰的点迹起，在纸带上标出连续5个计数点A、B、C、D、E，相邻计数点间均有四个点未画出，测得各计数点到A点的距离如图乙所示。已知电源频率为50Hz，则小车的加速度大小a=__________m/s2。（结果保留2位有效数字）
（2）实验时保持悬挂槽码的质量m不变，在小车上增加砝码，得到小车的加速度a，若a作为纵轴，小车（含车中砝码）的质量用M表示，为得到线性图像，则横轴代表的物理量为___________。
A. MB. C.
【答案】（1） ①. A ②. 1.0 （2）C
【解析】
【小问1详解】
[1]A．实验前需调节定滑轮高度，使滑轮和小车间的细绳与长木板平行，以确保拉力方向是合力方向，故A正确；
B．小车靠近打点计时器，应该先打开打点计时器再释放小车，打出纸带，故B错误；
C．在平衡摩擦力时，将长木板不带定滑轮的一端适当垫高，不挂槽码，释放小车，观察判断小车是否做匀速直线运动，故C错误。
故选A。
[2]已知打点计时器电源频率为，则纸带上相邻计数点间的时间间隔为
根据
得
小车运动的加速度
即小车的加速度大小为
【小问2详解】
根据牛顿第二定律可得
得
故为了得到线性图像应作图像，即横轴为
故选C。
12. 某兴趣小组测量某品牌智能手机电池的电动势和内阻，进行了如下实验。查阅资料可知该型手机电池电动势标称值，内阻标称值，要求尽量减小实验误差。
（1）收集器材，现有一块旧手机电池，量程合适的电流表A（内阻约为）和电压表V（内阻约为）、开关和导线若干，以及下列滑动变阻器：
A．滑动变阻器R1（）
B．滑动变阻器R2（）
则应选用的滑动变阻器为___________（选填“A”或“B”）
（2）测量时应选择下图中的电路图___________（选填“甲”或“乙”）
（3）同学们实验得到了电压与电流的多组数据，并画出U-I图线，如图丙所示，由图可得该旧手机电池的电动势E=__________V，内阻r=__________Ω。（结果均保留2位有效数字）
（4）图丁为某型号小灯泡的伏安特性曲线，如果把两个该型号的灯泡并联后再与R0的电阻串联接在上述旧手机电池上（），如图戊，则每个灯泡消耗的实际功率为__________W（保留2位有效数字）。
【答案】（1）A （2）甲
（3） ①. 3.7 ②. 1.5
（4）0.34##0.33##0.32##0.35##0.36##0.37##0.38##0.39
【解析】
小问1详解】
为了方便调节，滑动变阻器的阻值应与电源内阻相匹配，以确保能够获得足够的电流变化范围，便于采集多组数据。手机电池内阻标称值，滑动变阻器R1（）的阻值范围更合适，能够提供更明显的电流变化；而滑动变阻器R2（）的阻值范围过大，调节时电流变化不明显，实验误差大。
【小问2详解】
图甲电路的系统误差来自电压表的分流，由于电压表内阻较大，电压表的分流作用可以忽略；而图乙电路的系统误差来自电流表的分压，因为手机电池的内阻较小，电流表分压造成的系统误差更大，故测量时应选择电路图甲。
【小问3详解】
[1]由闭合电路欧姆定律，得
可知图线的纵轴截距表示，可得
[2]图线的斜率的绝对值表示，可得
【小问4详解】
设灯泡两端电压为，每个灯泡的电流为，由闭合电路欧姆定律，得
解得
在图丁中作出对应的图线，如图所示
两图线交点即为一个灯泡的工作电压与电流，由图可知，，
则每个灯泡消耗的实际功率为
13. 盖碗茶是恩阳地区自古以来就流传下来的一种饮茶方式。如图所示，盖碗茶碗身的底部有一个凹陷空间，当碗身底沾有少量水放到碗托，会把少量空气密封在碗身底部凹陷处。此时往碗中倒入热茶时，碗身会被密封的气体顶离碗托发生侧向滑动。设环境温度t0=7℃，密封气体初始压强与环境压强相同，密封气体与碗托接触的面积为S=20cm2，碗身和热茶总质量为m=0.5kg。已知T=273+t，重力加速度g=10m/s2，忽略碗身底与碗托间水的粘滞力。求：
（1）当碗身恰好被顶离碗托时，密封的气体压强；
（2）当碗身恰好被顶离碗托时，密封的气体温度（用热力学温度表示）。
【答案】（1）
（2）287K
【解析】
【小问1详解】
当碗身恰好被顶离时，由受力平衡
解得当碗身恰好被顶离碗托时，密封的气体压强
【小问2详解】
在刚好被顶离时，密封气体的体积不变，有
由T=t0+273，则T0=280K
解得当碗身恰好被顶离碗托时，密封的气体温度T1=287K
14. 如图所示，左端为半径 R=2m的固定光滑四分之一圆弧轨道，与水平粗糙轨道MN平滑连接，MN长度L=2m，动摩擦因数，轨道右端为倾角的光滑固定斜面，轻弹簧一端固定在斜面顶端，自然长度时另一端位于斜面上的P点，弹簧劲度系数 k=10N/m，系一质量mB=1kg的物体B，静止时B离水平面高度为h=1m。从圆弧顶点静止释放质量mA=1kg物体A．忽略物体A过N点能量损失，A、B均为质点，g=10m/s2。求：
（1）A在圆弧轨道最低点M处受到的弹力大小；
（2）A与B相碰前的瞬间，A的速度；
（3）若A与B发生弹性碰撞，判断碰后B能否过P点，并说明理由。
【答案】（1）30N （2）
（3）物块B会经过P点，理由见解析
【解析】
【小问1详解】
物块下滑到M点时，由动能定理得
在M点，由牛顿第二定律得
解得
【小问2详解】
物块A运动到与B碰撞时，由动能定理得
解得
【小问3详解】
由A与B 发生弹性碰撞得，
解得
此时弹簧处于拉伸状态
若物块B可以通过P点，则由动能定理得
解得，则物块B会经过P点
15. 如图所示，质量mA=1kg、电荷量q=1.0C带电物块A（可视为质点）放在绝缘足够长的木板B上，mB=2kg，区域Ⅰ存在水平向右的匀强电场E1（未知），宽度为L1=1m，区域Ⅱ为正方形MNQP，存在竖直向上匀强电场E2=10V/m和垂直纸面向里匀强磁场B0=2T，MNQP边长L2=3m，已知A、B间动摩擦因数，B与地面之间动摩擦因数，g=10m/s2。当水平外力F作用在B上时，求：
（1）若E1=0，F=24N时，物块A在区域Ⅰ运动时，A、B加速度大小；
（2）若E1=0，F=24N时，物块A在区域Ⅰ运动时，系统产生的热量；
（3）若E1=13V/m，F未知，物体A通过N点后，在区域Ⅱ运动的最长时间和最短时间。
【答案】（1），
（2）
（3），
【解析】
【小问1详解】
以A、B整体为研究对象，假设A、B整体共同加速，根据牛顿第二定律，得
解得
以A为研究对象，根据牛顿第二定律，A需要的摩擦力为
A能受到的最大静摩擦力为
由于，则A、B发生相对滑动，根据牛顿第二定律，得
解得
以B为研究对象，根据牛顿第二定律，得
解得
【小问2详解】
根据匀变速直线运动速度与时间的关系，A在区域Ⅰ运动的时间
根据匀变速直线运动位移与时间的关系，B的位移大小
A、B之间产生的热量
B与地面产生的热量
系统产生的总热为
【小问3详解】
当A在区域Ⅰ以最小加速度加速时，A在区域Ⅱ运动的时间最长，根据动能定理，得
因，A在区域Ⅱ做匀速圆周运动，由洛伦兹力提供向心力，有
解得
根据几何关系可知，A运动圆周从区域Ⅱ上边界飞离，A运动的最长时间
当A在区域Ⅰ以最大加速度加速时，A在区域Ⅱ运动的时间最短，根据动能定理，得
解得
因，A在区域Ⅱ做匀速圆周运动，由洛伦兹力提供向心力，有
解得
A运动圆周飞离区域Ⅱ，A运动的最短时间
