广东省韶关市翁源县九年级上学期11月期中物理试题（原卷版）-A4

这是一份广东省韶关市翁源县九年级上学期11月期中物理试题（原卷版）-A4，共8页。

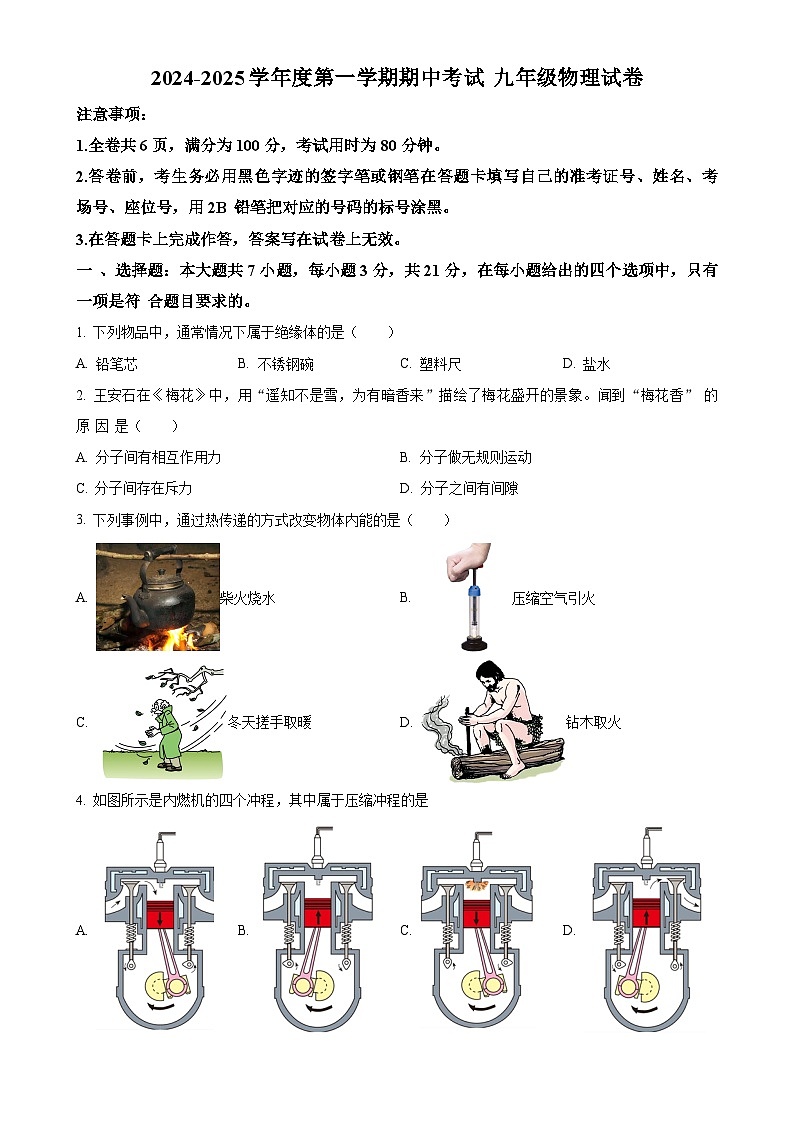

1.全卷共6页，满分为100分，考试用时为80分钟。
2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考 场号、座位号，用2B 铅笔把对应的号码的标号涂黑。
3.在答题卡上完成作答，答案写在试卷上无效。
一 、选择题：本大题共7小题，每小题3分，共21分，在每小题给出的四个选项中，只有一项是符 合题目要求的。
1. 下列物品中，通常情况下属于绝缘体的是（ ）
A. 铅笔芯B. 不锈钢碗C. 塑料尺D. 盐水
2. 王安石在《梅花》中，用“遥知不是雪，为有暗香来”描绘了梅花盛开的景象。闻到“梅花香” 的 原 因 是（ ）
A. 分子间有相互作用力B. 分子做无规则运动
C. 分子间存在斥力D. 分子之间有间隙
3. 下列事例中，通过热传递的方式改变物体内能的是（ ）
A. 柴火烧水B. 压缩空气引火
C. 冬天搓手取暖D. 钻木取火
4. 如图所示是内燃机的四个冲程，其中属于压缩冲程的是
A. B. C. D.

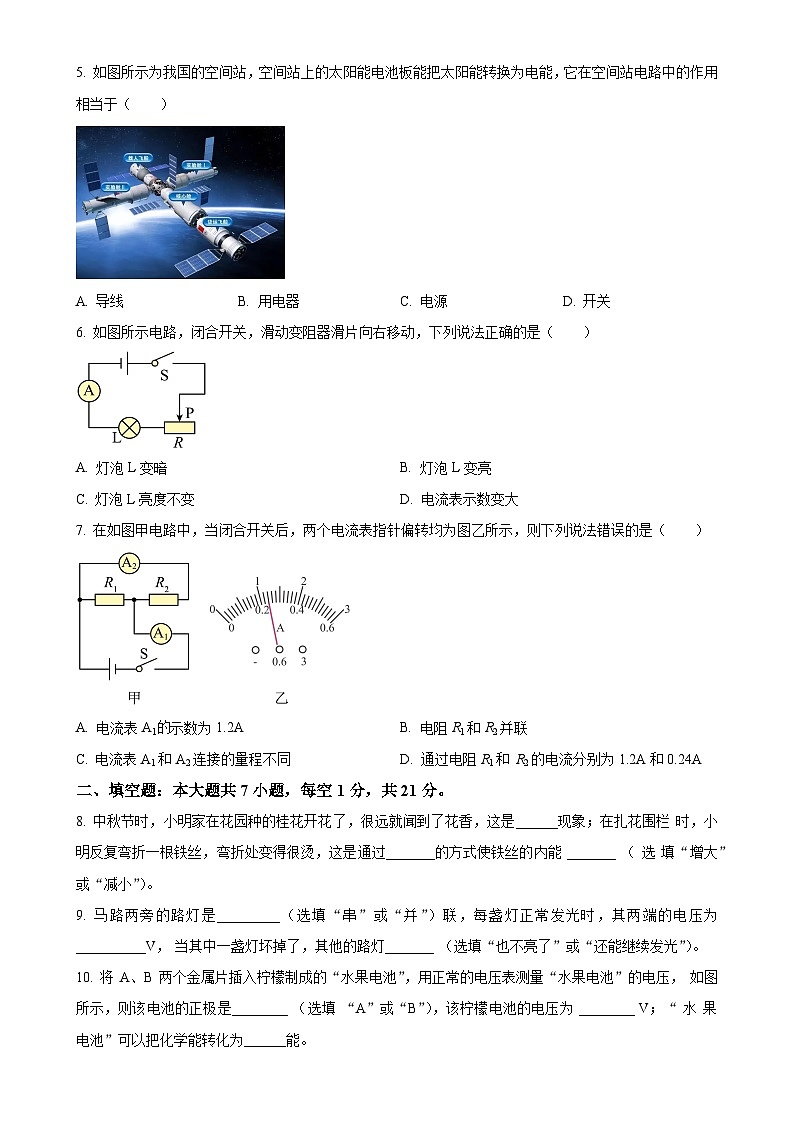

5. 如图所示为我国的空间站，空间站上的太阳能电池板能把太阳能转换为电能，它在空间站电路中的作用相当于（ ）
A. 导线B. 用电器C. 电源D. 开关
6. 如图所示电路，闭合开关，滑动变阻器滑片向右移动，下列说法正确的是（ ）
A. 灯泡L变暗B. 灯泡L变亮
C. 灯泡L亮度不变D. 电流表示数变大
7. 在如图甲电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则下列说法错误的是（ ）
A. 电流表A1示数为1.2AB. 电阻R1和R2并联
C. 电流表A1和A2连接的量程不同D. 通过电阻R1和 R2的电流分别为1.2A和0.24A
二、填空题：本大题共7小题，每空1分，共21分。
8. 中秋节时，小明家在花园种的桂花开花了，很远就闻到了花香，这是______现象；在扎花围栏 时，小明反复弯折一根铁丝，弯折处变得很烫，这是通过_______的方式使铁丝的内能 _______ （ 选 填“增大”或“减小”）。
9. 马路两旁的路灯是_________（选填“串”或“并”）联，每盏灯正常发光时，其两端的电压为__________V， 当其中一盏灯坏掉了，其他的路灯_______ （选填“也不亮了”或“还能继续发光”）。

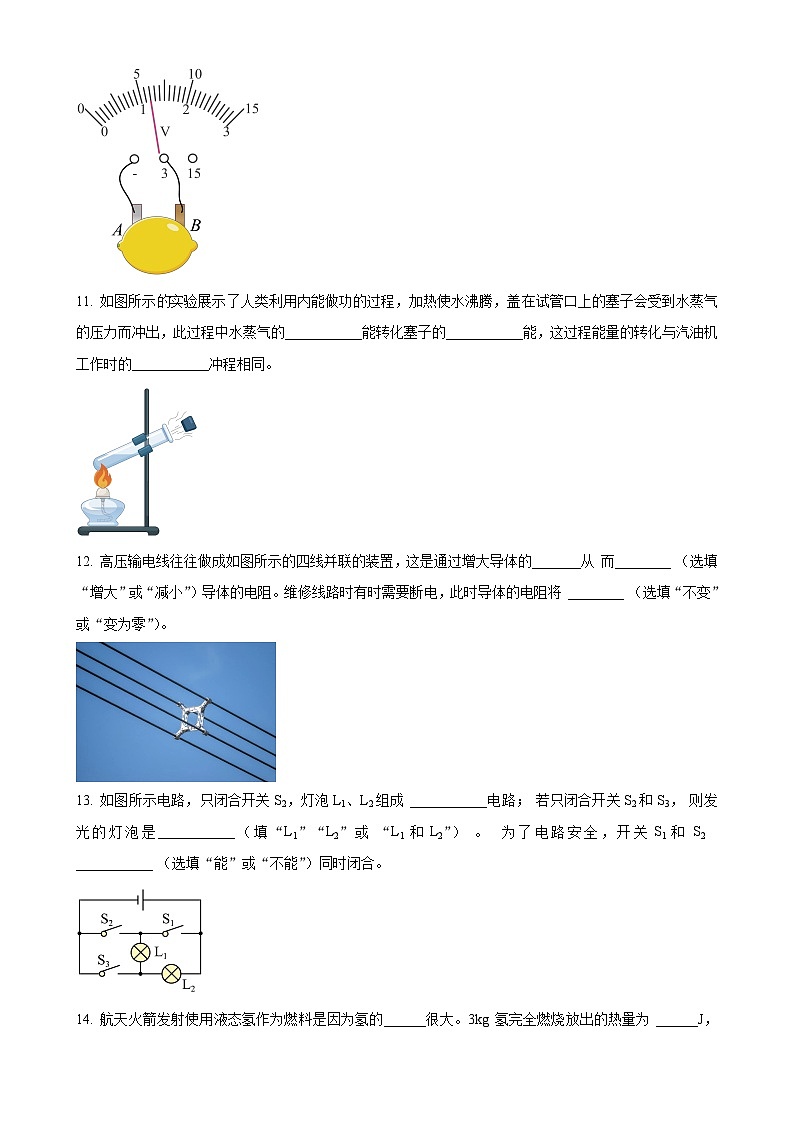

10. 将 A、B 两个金属片插入柠檬制成的“水果电池”，用正常的电压表测量“水果电池”的电压， 如图所示，则该电池的正极是________ （选填 “A”或“B”），该柠檬电池的电压为 ________ V；“ 水 果电池”可以把化学能转化为______能。
11. 如图所示实验展示了人类利用内能做功的过程，加热使水沸腾，盖在试管口上的塞子会受到水蒸气的压力而冲出，此过程中水蒸气的___________能转化塞子的___________能，这过程能量的转化与汽油机工作时的___________冲程相同。
12. 高压输电线往往做成如图所示的四线并联的装置，这是通过增大导体的_______从 而________ （选填“增大”或“减小”）导体的电阻。维修线路时有时需要断电，此时导体的电阻将 ________ （选填“不变”或“变为零”）。
13. 如图所示电路，只闭合开关S2，灯泡L1、L2组成 ___________电路； 若只闭合开关S2和S3， 则发光的灯泡是___________（填“L1”“L2”或 “L1和L2”） 。 为了电路安全，开关S1和 S2 ___________ （选填“能”或“不能”）同时闭合。
14. 航天火箭发射使用液态氢作为燃料是因为氢的______很大。3kg 氢完全燃烧放出的热量为 ______J，不计热损失，这些热量可以使_______kg 初温为20℃的水升高50℃。[，]
三、作图题：本大题共3小题，第（1）小题2分、第（2）小题2分，第（3）小题3分，共7分。
15.
（1）在如图所示电路的O 中填入电表符号，使闭合开关S 后，两灯均可发光。
（2）请根据如图的实物图，在虚线框内画出对应的电路图。
（3）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L1电流（电流约为0.4A），开关控制整个电路，导线不能交叉。
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题7分，共20分。
16. 小明使用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。如图是小明还没有完成的电路连线。
（1）请用笔画线代替导线将图中未完成的电路完成，且使变阻器滑片向左移动时灯变暗______；（导线不允许交叉）
（2）连接电路时，开关应处于______ 状态，滑片应该置于______ 端（选填“左”或“右”）；
（3）闭合开关，小灯泡发光，此时导线①中电流的方向为______ （选填“由A到B” 或“由B到A”）；
（4）若闭合开关后，发现灯不亮，电压表指针正常偏转，电流表示数为零。造成这一现象的原因可能是 ______；
A. 小灯泡断路B. 变阻器断路C. 变阻器短路D. 小灯泡短路
（5）实验中可以观察到，小灯泡越亮时，电流表示数越大，电压表示数越______（选填“大”或“小”）。
17. 小明在进行“探究物质的吸热能力”的实验，实验装置如图甲和乙，其中电加热器的规格相同。
（1）实验中要选取___________ （选填“质量”或“体积”）相等的水和煤油；
（2）实验中通过比较___________（选填“加热时间”或“升高的温度”）来比较吸收热量的多少；上表所示为小明记录的水和煤油在加热相同时间时温度变化的情况，同桌发现小明表格中“加热时间”漏了写单位，空白处①应填___________。从表格也可以看出，加热相同时间，___________ （选填“水”或“煤油”）温度变化较大，则___________ （选填“水”或“煤油”）吸热能力较强，即比热容较大；
（3）根据以上信息，可以判断，要让烧杯中的水和煤油温度都达到100℃，___________需要加热更长时间；
（4）若水的比热容为4.2×103J/（kg·℃），不考虑热损失，煤油的比热容为___________J/（kg·℃）。
18. 小金和小明在“探究并联电路中电压的特点”实验中，实验电路如图甲所示。请你完成下列内容。
（1）灯L1和灯L2应选用___________ （选填“相同”或“不同”）的规格；
（2）小金先按图甲所示电路图连接图乙所示的实物图（电压表尚未连接），如果直接闭合开关，将 会出现___________的情况；（选填字母）
A. 仅灯L1亮B. 仅灯L2亮C. 两灯都不亮D. 两灯都亮
（3）①解决上述问题后，小金将电压表和小灯泡L1___________联，当闭合开关后，电压表出现了如图丙 所示的情况，其原因可能是 ___________；
②重新调整电压表，正确测出小灯泡L1的电压，电压表的示数如图丁所示，为___________V；
③小金又分别用电压表测出L2两端和电源两端的电压，发现电压表示数都相等。由此他得到结论： 并联电路中，各支路两端的电压相等。小明认为该探究过程不够科学严谨，他们下一步的操作最合理的是 ___________。（选填字母）
A．更换不同规格的小灯泡，多次实验
B． 将小灯泡L1、L2的位置交换，再次实验
C．将电源两极对调，再次实验
（4）根据正确的实验结论，小明发现教室的灯比楼梯的灯亮，两灯分别对应的电压U1和U2的大小 关系是U1___________ U2（填“>”“=”或“
