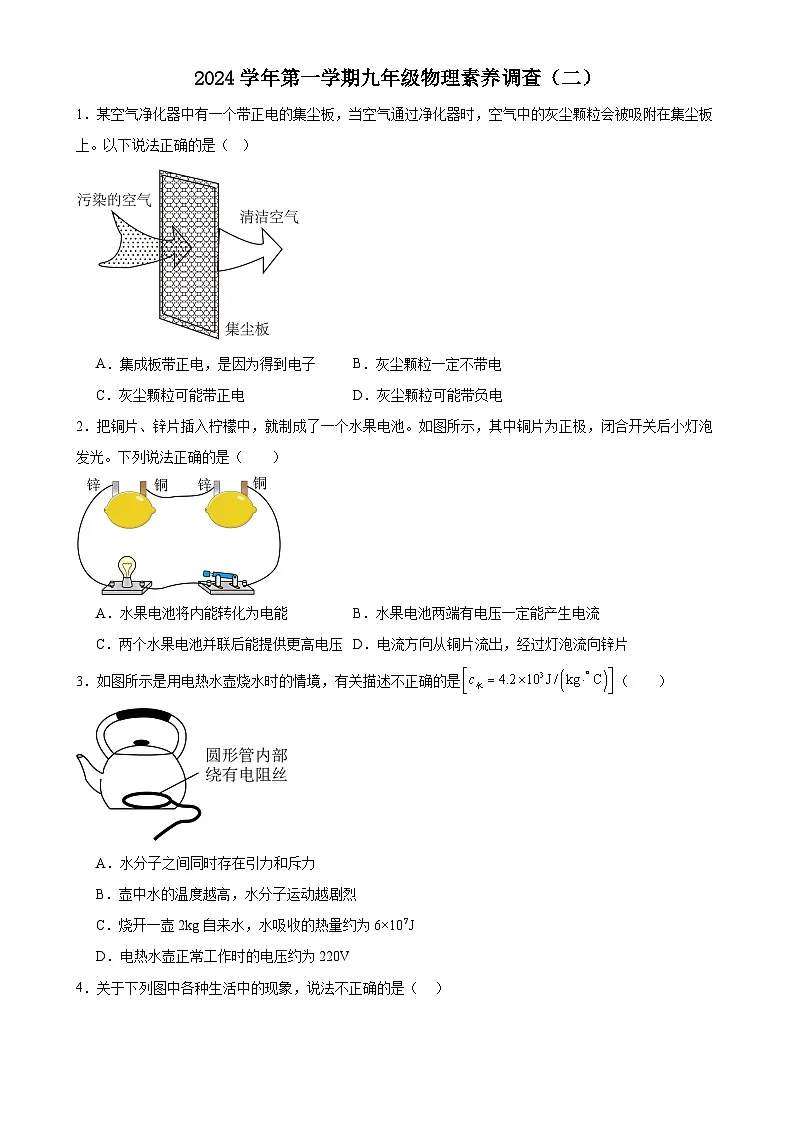

广东省广州市广雅中学花都校区九年级上12月月考物理试卷-A4

这是一份广东省广州市广雅中学花都校区九年级上12月月考物理试卷-A4，共17页。
A．集成板带正电，是因为得到电子B．灰尘颗粒一定不带电
C．灰尘颗粒可能带正电D．灰尘颗粒可能带负电
2．把铜片、锌片插入柠檬中，就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（ ）
A．水果电池将内能转化为电能B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压D．电流方向从铜片流出，经过灯泡流向锌片
3．如图所示是用电热水壶烧水时的情境，有关描述不正确的是（ ）
A．水分子之间同时存在引力和斥力
B．壶中水的温度越高，水分子运动越剧烈
C．烧开一壶2kg自来水，水吸收的热量约为6×10⁷J
D．电热水壶正常工作时的电压约为220V

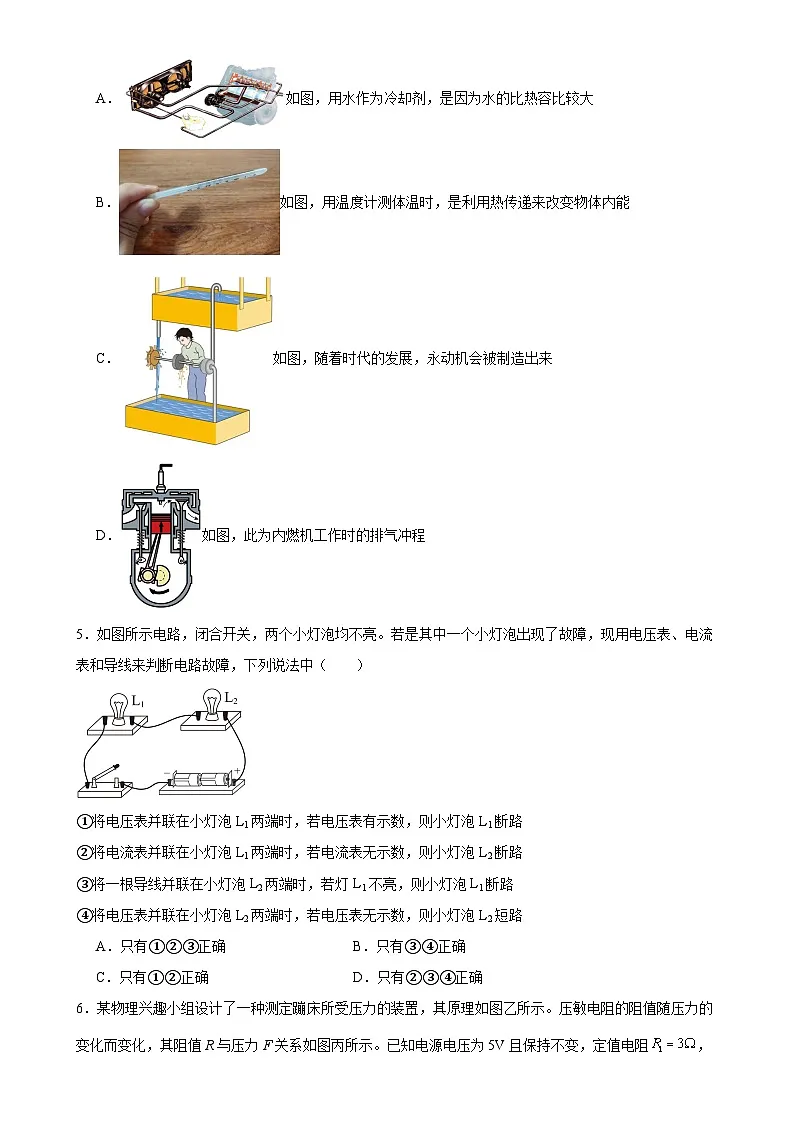

4．关于下列图中各种生活中的现象，说法不正确的是（ ）
A．如图，用水作为冷却剂，是因为水的比热容比较大
B．如图，用温度计测体温时，是利用热传递来改变物体内能
C．如图，随着时代的发展，永动机会被制造出来
D．如图，此为内燃机工作时的排气冲程
5．如图所示电路，闭合开关，两个小灯泡均不亮。若是其中一个小灯泡出现了故障，现用电压表、电流表和导线来判断电路故障，下列说法中（ ）
①将电压表并联在小灯泡L1两端时，若电压表有示数，则小灯泡L1断路
②将电流表并联在小灯泡L1两端时，若电流表无示数，则小灯泡L2断路
③将一根导线并联在小灯泡L2两端时，若灯L1不亮，则小灯泡L1断路
④将电压表并联在小灯泡L2两端时，若电压表无示数，则小灯泡L2短路
A．只有①②③正确B．只有③④正确
C．只有①②正确D．只有②③④正确

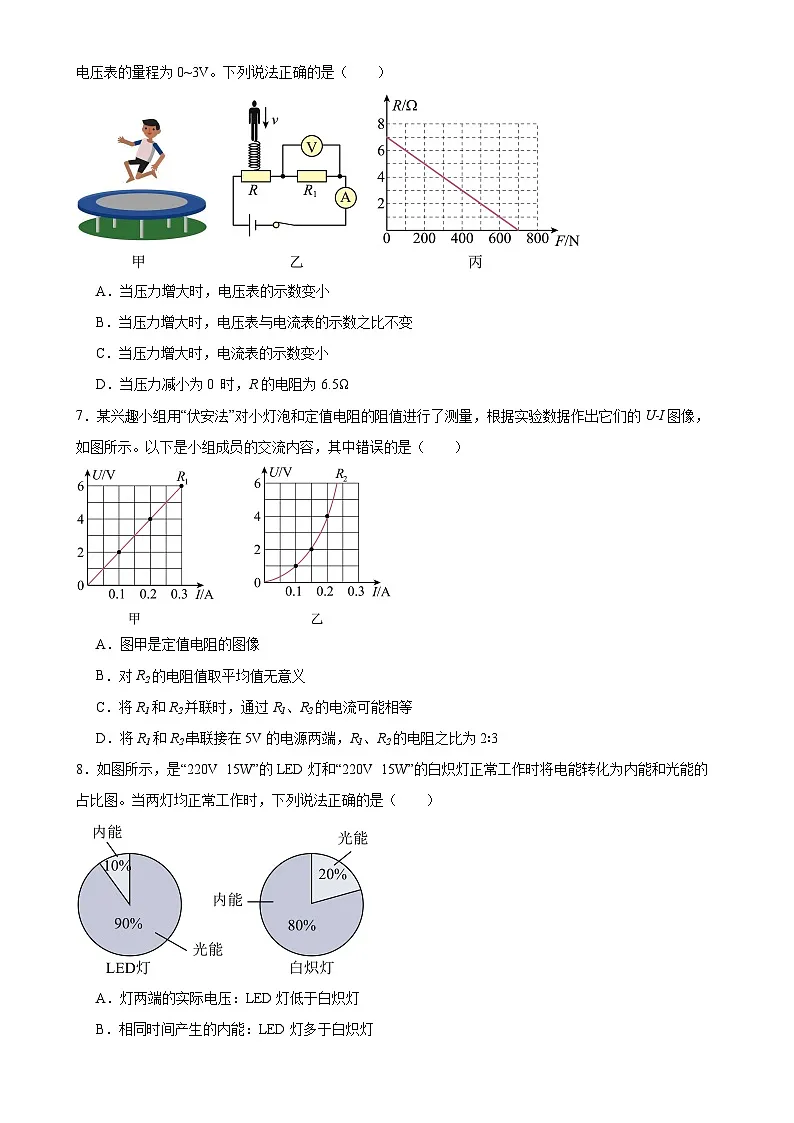

6．某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理如图乙所示。压敏电阻的阻值随压力的变化而变化，其阻值R与压力F关系如图丙所示。已知电源电压为5V且保持不变，定值电阻，电压表的量程为0~3V。下列说法正确的是（ ）
A．当压力增大时，电压表的示数变小
B．当压力增大时，电压表与电流表的示数之比不变
C．当压力增大时，电流表的示数变小
D．当压力减小为0 时，R的电阻为6.5Ω
7．某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中错误的是（ ）
A．图甲是定值电阻的图像
B．对R2的电阻值取平均值无意义
C．将R1和R2并联时，通过R1、R2的电流可能相等
D．将R1和R2串联接在5V的电源两端，R1、R2的电阻之比为2∶3
8．如图所示，是“220V 15W”的LED灯和“220V 15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）
A．灯两端的实际电压：LED灯低于白炽灯
B．相同时间产生的内能：LED灯多于白炽灯
C．相同时间消耗的电能：LED灯少于白炽灯
D．电能转化为光能的效率：LED灯高于白炽灯
9．两盏灯L1、L2的铭牌分别标有为6V 3W、4V 4W字样，将两盏灯接入电源电压不变且不高于4V的电路中，则下列说法中正确的是（假设灯丝的电阻不随温度变化）（ ）
A．两灯串联时L2更亮
B．两灯并联时L1更亮
C．两灯串联的总功率小于两灯并联时的总功率
D．通电时间相同时，两灯串联消耗的电能大于两灯并联时的电能
10．如图所示，甲、乙、丙、丁四个相同容器里装有质量、初温相同的水和煤油，每个容器放入一个同种材料绕成、长度相同的电阻丝，其中电阻丝R2较粗，其他三个电阻丝粗细相同，不考虑热量散失，水的比热容比煤油的大，下列判断正确的是（ ）
A．四个电阻丝中R2的阻值较大
B．四个电阻丝中通过的电流关系为
C．四个电阻丝的电功率关系为
D．相同时间，四个容器中液体温度由高到低依次是丁、丙、甲、乙
11．（5分）（1）在探究电流通过导体产生的热量与电流的关系的实验中，实验器材如图所示。请：①选择合适的电阻，并标在虚线方框内；（供选择电阻：R1=5Ω，R2=10Ω，R3=10Ω）②用笔画线代替导线补充完整电路的连接。

（2）如图所示的电路中，请用笔画线代替导线按要求连接电路图，要求：
1、两灯泡并联；
2、电流表测灯L1的电流；
3、闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
12．（4分）把规格为“20Ω 1A”的滑动变阻器R与“8V 4W”的小灯泡L按如图所示连接在总电压恒为9V的电路中。电流表和电压表选择的量程分别为“0~0.6A”和“0~3V”，要求闭合开关S后，两电表的示数均不超过所选量程的最大测量值（忽略灯丝电阻的变化），则：
（1）当滑片 P 向右移时，灯泡的亮度 （选填 “变亮”、“变暗”、“不变”）；
（2）滑动变阻器可调节的范围为 ；
（3）电路中电流的范围为 。
13．（4分）小华利用如下的电路图，探究电阻大小与哪些因素有关，图A为锰铜合金，B、C、D为镍铬合金线，S表示横截面积，A，B，C的长度相同。
(1)实验可以通过观察 来判断导体的电阻大小；
(2)若要探究导体电阻的大小跟材料的关系，可选金属丝 和 进行实验；
(3)选择金属丝B和C，可以探究导体电阻与 的关系。
14．（8分）小兰想用伏安法测量某定值电阻Rx的阻值。
(1)闭合开关前滑动变阻器的滑片应置于 （选填“最左端”或“最右端”）。
(2)小兰移动滑动变阻器的滑片P，进行多次实验，这样做的目的是 。小兰记录的实验数据如下表所示，她和小海根据实验数据各自画出了定值电阻Rx的I－U图像，如图乙、丙所示，其中，图像 （选填“乙”或“丙”）是正确的。
(3)请根据表格中的数据算出定值电阻Rx的阻值为 Ω。（结果保留1位小数）
(4)小兰发现，只去掉图甲中的电压表，保持其他电路连接不变，也能测出Rx的阻值。请将下列实验步骤补充完整：（滑动变阻器的最大阻值为R0）
①将滑动变阻器的滑片P移至最左端，闭合开关，记录此时电流表的示数I1；
② ，记录此时电流表的示数I2；
③则Rx＝ 。（用字母I1、I2和R0表示）
15．（10分）在实验中，为了探究“电流通过导体产生的热量与哪些因素有关”，按照如图一、二所示安装实验器材，其中甲、乙玻璃瓶内装有初始温度相同、质量相等的煤油，内部各装有电阻R1和R2（R1的阻值大于R2）。
（1）图一中的实验装置可探究电流产生的热量与电阻的关系。电流通过电阻时产生的热量的多少是通过观察 判断的，若温度计A的末温高于B温度计，则实脸结论为 ；
（2）由于实验室煤油储备不够，有一组同学将玻璃瓶内的煤油换成了水，加热一段时间后，这组同学法线温度计示数变化几乎无差别，则出现这一现象的主要原因是： ；
（3）另一组同学探究电流大小对产生热量的影响时，将R1和R2并联后接入电路，如图二所示，闭合开关通电一段时间后，此过程中，通过电流大的电阻是 ，产生热量多的电阻是 （前两空均选填：“R1”或“R2”），得出产生热量多的依据是： 。小明的实验探究方案正确吗？说明你的理由，答 （选填：“正确”或“不正确”），理由： 。
16．（11分）如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V 6W”字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；则：
（1）电源电压U为多少？
（2）当开关S闭合，S1断开，滑片P移至b端时，灯泡L的实际电功率为多少？
17．（13分）如图甲所示为某款电热水壶，它的简化电路原理图如图乙所示，额定电压为220V，S为感温开关，1、2是开关连接的触点，R₁和R₂为加热电阻，且阻值保持不变，已知电热水壶加热档的额定功率为1100W，电热水壶保温档正常工作时的电流为0.5A。某次将1kg 初温为20℃的水加热到100℃正常工作加热了6min。求：
(1)加热档正常工作时的电流；
(2)电阻R₂的阻值;
(3)电热水壶加热水的效率。（结果保留到1%)
18．（5分）晓云在家用电热水壶烧水时，想研究电热水壶加热水时的热效率是多少。现提供图示器材：电能表、电热水壶、数显温度计、水、烧杯、电子秤。（水的比热容为c）
请帮她补全实验步骤
①在烧杯中倒入适量的水，用温度计测出水此时温度为t1，用电子秤测出烧杯和水的总质量m1
②
③仅在家庭电路中接通热水壶加热一段时间，
④电热水壶加热水时的热效率为 （请用你测出物理量的符号来表示）
参考答案：
1．D
【解析】A．集成板带正电，是因为它失去电子，故A不符合题意；
BCD．集尘板带正电，空气中的灰尘颗粒会被吸附在集尘板上，异种电荷相互吸引，灰尘颗粒可能带负电，带电体可以吸引轻小物体，灰尘颗粒可能不带电，故D符合题意，BC不符合题意。
故选 D。
2．D
【解析】A．水果电池工作时，消耗化学能，得到了电能，所以是将化学能转化为电能，故A不符合题意；
B．水果电池两端有电压，但电路只能在闭合时才能产生电流，故B不符合题意；
C．由并联电路电压规律知，两个水果电池并联后不能提供更高电压，故C不符合题意；
D．水果电池外部电流方向从铜片正极流出，经过灯泡流向锌片负极，故D符合题意。
故选D。
3．C
【解析】A．所有物质的分子之间都同时存在引力和斥力，故A不符合题意；
B．分子运动的快慢与温度有关，温度越高，分子运动越剧烈，故B不符合题意；
C．由于不知道水是否在标准气压下，因此无法确定升高的温度，热量无法求出，故C符合题意；
D．家庭电路中电压是220V，各用电器是并联的，因此电热水壶正常工作时的电压约为220V，故D不符合题意。
故选C。
4．C
【解析】A．用水作为冷却剂，是因为水的比热容比较大，根据可知，水和其它物质相比升高相同的温度，水吸热多，故A不符合题意；
B．用温度计测体温时，体温计吸收热量，是利用热传递来改变物体内能，故B不符合题意；
C．永动机是不可能实现的，违背了能量守恒定律，故C符合题意；
D．从图中获悉，此时内燃机的工作特点是进气门关闭，排气门打开，活塞向上运动，所以是排气冲程，故D不符合题意。
故选C。
5．A
【解析】①将电压表并联在小灯泡L1两端时，若电压表有示数，说明电压表外侧电路正常，则小灯泡L1故障，若L1短路，则L2应可以发光，因此故障为小灯泡L1断路，故①正确；
②将电流表并联在小灯泡L1两端时，若电流表无示数，说明电流表外侧电路断路，则小灯泡L2断路，故②正确；
③将一根导线并联在小灯泡L2两端时，若灯L1不亮，小灯泡L2外侧断路，说明则小灯泡L1断路，故③正确；
④将电压表并联在小灯泡L2两端时，若电压表无示数，说明L2外侧断路，或小灯泡L2短路，若L2短路，则L1应可以发光，因此故障为小灯泡L1断路，故④不正确。
综上所述，故A符合题意， BCD不符合题意。
故选A。
6．B
【解析】ABC．由图可知，定值电阻和压敏电阻串联，电压表测定值电阻两端电压，电流表测电路中电流；压敏电阻的阻值随压力增大而减小，当压力增大时，压敏电阻的阻值变小，电路总电阻变小，电源电压不变，根据可知，电路中电流变大，电流表示数变大；根据U=IR可知，定值电阻两端电压变大，电压表示数变大，电压表与电流表的示数之比等于定值电阻的阻值，所以，电压表与电流表的示数之比不变，故AC不符合题意，B符合题意；
D．由图可知，当压力减小为0 时，R的电阻为7.0Ω，故D不符合题意。
故选B。
7．D
【解析】A．由欧姆定律可知，流过定值电阻的电流与定值电阻两端电压成正比，故其U-I图像是一条经过原点的倾斜直线，故可知图甲是定值电阻的图像，故A不符合题意；
B．由图乙可知，小灯泡的电阻会随其两端电压的不同而发生变化，故对其不同电阻值求平均值没有意义，故B不符合题意；
C．将R1和R2并联时，其两端电压相等，由图甲、乙可知，当R1和R2两端电压为4V时，流过R1和R2的电流相等，均为0.2A，故C不符合题意；
D．将R1和R2串联接在5V的电源两端，由串联电路的电流规律可知，此时流过R1和R2的电流相等，且R1和R2两端电压之和等于5V，由图甲、乙可知，当R1和R2的电流均为0.15A时，此时R1两端电压为U1=3V，R2两端电压为U2=2V，故由串联电路分压特点可得，此时R1和R2的电阻之比为
故D符合题意；
故选D。
8．D
【解析】A．由两灯的规格可知，两灯的额定电压都是220V，所以两灯正常工作时，灯泡的实际电压都达到220V，所以两灯的实际电压相等，故A不符合题意；
BC．由两灯的规格可知，两灯的额定功率都是15W，所以两灯正常工作时，相同时间消耗电能相同，由于LED灯将电能转化为内能的占比较少，所以相同时间LED灯产生的内能更少，故BC不符合题意；
D．由图可知，正常工作时，LED灯将电能转化为光能的占比比白炽灯将电能转化为光能的占比大，所以LED灯将电能转化为光能的效率高，故D符合题意。
故选D。
9．C
【解析】A．L1的电阻为
L2的电阻为
两灯串联时，根据P=I2R可知，电流相等时，电阻越大，电功率越大，灯泡越亮，L1电阻大，串联时L1更亮，故A不符合题意；
B．两端并联根据可知，电压相等时，电阻越小，电功率越大，灯泡越亮，L2电阻小，并联时L2更亮，故B不符合题意；
C．两灯串联时总电阻大于并联时的总电阻，电源电压不变，电阻大的电功率小，故C符合题意；
D．两灯串联时的总功率比并联时小，通电时间相同时耗电也少，故D不符合题意。
故选C。
10．D
【解析】A．依题意得，四个电阻丝中材料、长度相同，电阻丝R2较粗，其他三个电阻丝粗细相同，则R2的阻值较小，故A不符合题意；
B．由图得，R1、R2串联后再与R3、 R4分别并联，由串并联电路特点与欧姆定律得
，，
由于
则
则四个电阻丝中通过的电流关系为
故B不符合题意；
C．由前面的分析得
，
由得，四个电阻丝的电功率关系为
故C不符合题意；
D．由与得，相同时间，四个电阻丝产生的热量为
容器中水与煤油的质量相同，水的比热容较大，煤油的比热容较小，由得，四个容器中液体温度由高到低依次是丁、丙、甲、乙，故D符合题意。
故选D。
11．
【解析】探究电流通过导体产生的热量与电流的关系的实验中，根据控制变量法可知：需要控制电流不同，电阻相同，通过比较相同阻值的电阻产生热量的多少来进行实验，故参与比较的电阻的阻值应该相等，通过R1和R3并联，以此来改变通过R3的电流大小，实验图如下

（2）两个灯泡并联在电路中，电流表测灯L1的电流，则电流表与L1串联在一支路上，电路中电源为两节干电池，电压为3V，小灯泡的电阻约为10欧，通过L1的电流约为
所以电流表选用小量程。闭合开关后，滑片向A端移动，两灯均变暗，说明滑动变阻器同时控制两灯，接在干路上。向A端移动，灯变暗，说明变阻器接入电路的阻值变大，电路的电流变小，所以变阻器下端接线柱接在B端。作图如下：
12． 变暗 2~8Ω 0.375~0.5A
【解析】滑片P向右滑动，则滑动变阻器接入电路的电阻变大，滑动变阻器的分压变大，与之串联的小灯泡两端的分压变小，流经小灯泡的电流也变小，小灯泡的实际功率变小，灯泡变暗；
由电路图可知，灯泡和滑动变阻器串联，电压表测滑动变阻器R两端的电压。灯丝的电阻为
灯正常发光时的电流即额定电流为
电流表的量程为0~0.6A，为保护电路，电路中最大电流I大＝0.5A，此时滑动变阻器接入电路中的电阻最小，最小总电阻为
滑动变阻器接入电路的最小阻值为
R滑小＝R总小﹣RL＝18Ω﹣16Ω＝2Ω
为保护电压表，滑动变阻器两端的最大电压为3V，此时滑动变阻器接入电阻最大，电路中的电流最小，此时灯泡两端的电压为
UL′＝U﹣UR＝9V﹣3V＝6V
此时电路中最小的电流为
滑动变阻器连入的最大电阻为
滑动变阻器允许调节的范围为2~8Ω，电路中电路中电流的范围为0.375~0.5A。
13．(1)灯泡亮度(2) A B(3)横截面积
【解析】（1）根据转换法，实验可以通过观察灯泡亮度来判断导体的电阻大小。
（2）根据控制变量法，若要探究导体电阻的大小跟材料的关系，需控制导体的长度和横截面积相同，材料不同，由题意可知，A、B的长度和横截面积相同，材料不同，所以要探究导体电阻的大小跟材料的关系，可选金属丝A、B进行实验。
（3）由题意可知，金属丝B和C材料和长度相同，横截面积不同，因此可以探究导体电阻与横截面积的关系。
14．(1)最左端(2) 多次测量求平均，减小实验误差 乙(3)5.1(4) 将滑动变阻器的滑片P移至最右端
【解析】（1）用伏安法测量电阻时，需要将电流表与被测电路串联，将电压表并联在待测电阻两端，滑动变阻器一开始接入电路的阻值需要达到最大值，如图，应该将滑片置于最左端；
（2）实验中移动滑动变阻器的滑片P，进行多次实验得出多组数据计算待测电阻的平均值，从而减小误差。
由实验数据可知，I与U的比值是一个定值，所以I－U图像是一条过原点的直线，即图乙是正确的。
（3）由图乙可知，第四次实验数据不在图像附近，偏离图像较多，是错误数据应去掉，由表格数据可知，剩余四次实验中定值电阻Rx的阻值分别为
定值电阻的平均值为
（4）图甲中定值电阻与滑动变阻器串联，电流表测电路中的电流，步骤①将滑动变阻器的滑片P移至最左端，闭合开关，记录此时电流表的示数I1，此时滑动变阻器的最大阻值R0与Rx串联，电源电压为
步骤②将滑动变阻器的滑片P移至最右端，此时电流表的示数I2，此时滑动变阻器接入电路的阻值为0，为Rx简单电路，电源电压为
由上述式子可知，Rx的阻值为
15． 温度计示数的变化（或温度计升高的温度；或温度计的示数） 在电流和通电时间相同的情况下，电阻越大，电流通过这个电阻产生的热量越多 水的比热容大，导致水吸热之后温度升高不明显 R2 R2 见解析 不正确 实验中未能控制电阻不变
【解析】（1）实验中采用转换法，通过观察两支温度计示数的变化（或温度计升高的温度；或温度计的示数）来比较电流产生的热量的多少。
图一中闭合开关，两电阻串联，电流相同，通电一段时间后，若温度计A的末温高于B温度计，则说明甲容器中的电阻丝产生的热量较多，R1的阻值大于R2，说明在电流和通电时间相同的情况下，电流通过这个电阻产生的热量越多。
（2）造成温度计示数几乎无差别的主要原因是水的比热容大，导致水吸热之后温度升高不明显。
（3）将R1和R2并联后接入电路，电阻R1和R2消耗的电能全部转化为内能，Q＝W，根据公式
两灯并联，所以两灯两端电压U相等；开关在干路上，所以通电时间t相等，R1的阻值大于R2，所以R2产生的热量更多（或根据公式W=Ult，两灯并联，所以两灯两端电压U相等：开关在干路上所以通电时间t相等；I2>I1，所以R2产生的热量更多）；
要探究热量与电流的关系，应保持电阻和通电时间相同，由于小明在实验中未能保持电阻不变，故小明的做法不正确。
16．（1）（2）
【解析】（1）当开关S、S1均闭合，滑片P移至a端时，滑动变阻器接入最大阻值，灯泡与变阻器并联，电流表测量干路电流，电流表示数为2.5A，灯泡L正常发光，说明达到额定电压6V，则电源电压为6V，（2）此时灯泡所在支路的电流为
灯泡的电阻为
由并联分流可知滑动变阻器所在支路的电流为
则滑动变阻器的最大阻值为
当开关S闭合，S1断开，滑片P移至b端时，滑动变阻器接入最大阻值，灯泡与变阻器串联，电路中的电流为
则灯泡L的实际电功率为
答：（1）电源电压为6V；
（2）灯泡L的实际电功率为。
17．(1)5A(2)396Ω(3)85%
【解析】（1）加热档正常工作时的电流
故加热档工作时候电流为5A。
（2）当开关接2触点时，电热水壶处于保温档，此时电阻和串联，用电器的总电阻为为
电阻的阻值为
电阻的阻值为
故电阻R2的阻值为396Ω。
（3）加热档正常工作7min消耗的电能为
水吸收的热量为
电热水壶加热水的效率：
故电热水壶加热水的效率为85%。
18． 见解析
【解析】
在烧杯中倒入适量的水，用温度计测出水此时温度为t1，用电子秤测出烧杯和水的总质量m1；
②将烧杯中的部分水倒入电热水壶（1分），并用电子秤测出烧杯和剩余水的总质量m2；（1分）
③仅在家庭电路中接通热水壶加热一段时间，用温度计测出热水壶中水的温度t2（1分），以及用电能表测量它转过的整数圈n和它的参数N (或用电能表测量它转过的整数圈n) ( l 分）；
④电热水壶加热水时的热效率为
或
实验序号
1
2
3
4
5
电压U/V
1.1
1.5
1.9
2.3
2.5
电流I/A
0.22
0.30
0.28
0.44
0.50
